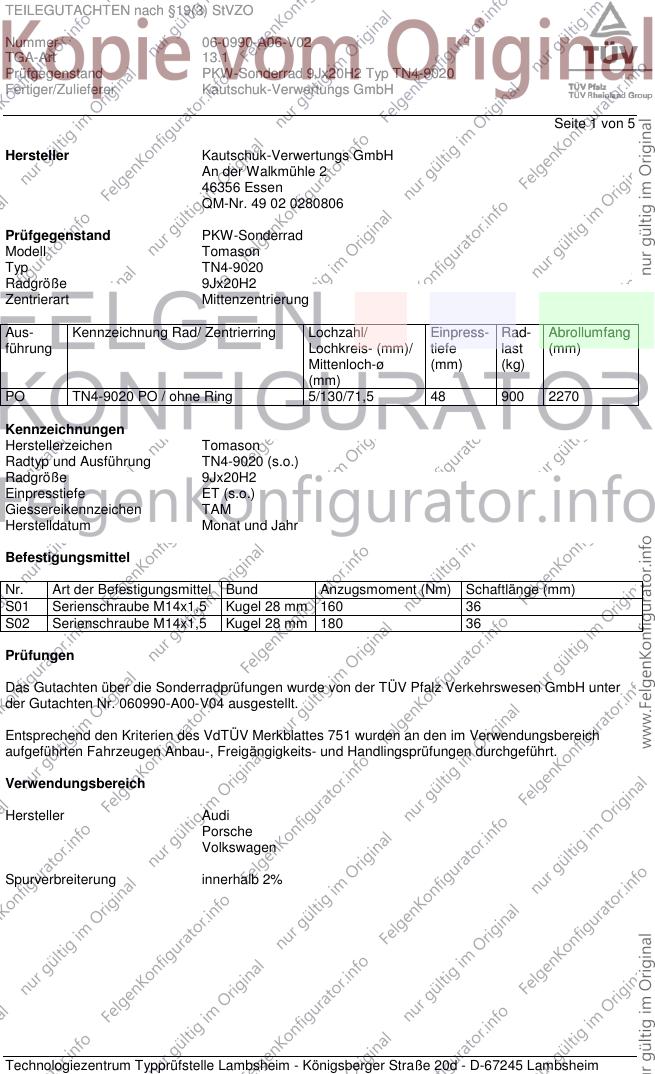

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A06-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 5
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN4-9020
Radgröße 9Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PO TN4-9020 PO / ohne Ring 5/130/71,5 48 900 2270
Kennzeichnungen
Herstellerzeichen Tomason
Radtyp und Ausführung TN4-9020 (s.o.)
Radgröße 9Jx20H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 28 mm 160 36
S02 Serienschraube M14x1,5 Kugel 28 mm 180 36
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 060990-A00-V04 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Porsche
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

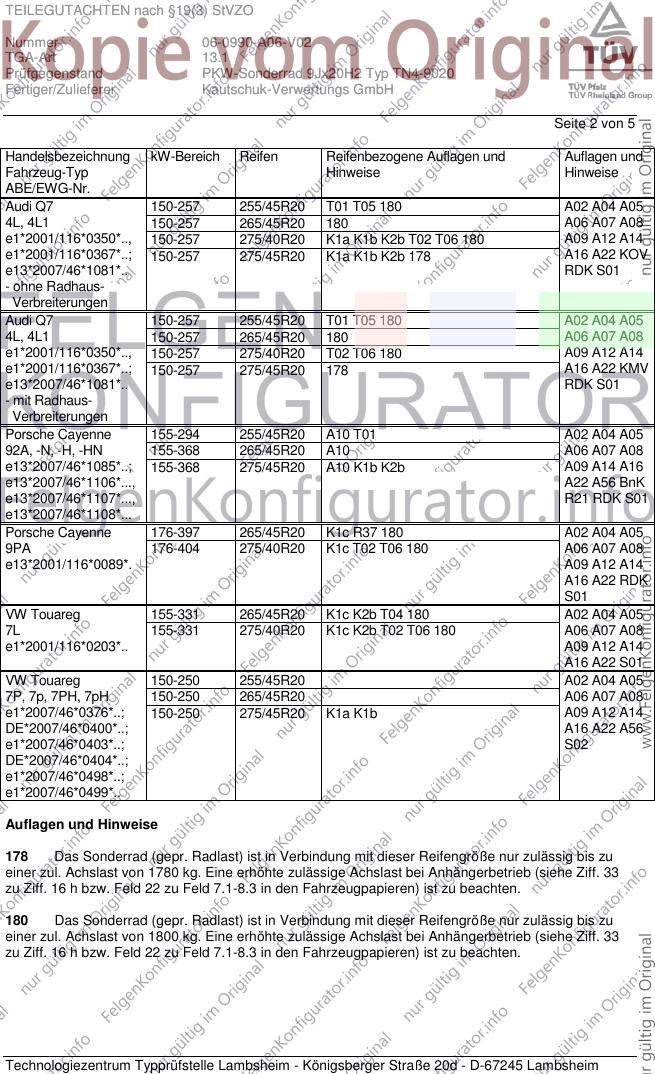

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A06-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q7 150-257 255/45R20 T01 T05 180 A02 A04 A05
4L, 4L1 150-257 265/45R20 180 A06 A07 A08
e1*2001/116*0350*.., 150-257 275/40R20 K1a K1b K2b T02 T06 180 A09 A12 A14
e1*2001/116*0367*..; 150-257 275/45R20 K1a K1b K2b 178 A16 A22 KOV
e13*2007/46*1081*.. RDK S01
- ohne Radhaus-
Verbreiterungen
Audi Q7 150-257 255/45R20 T01 T05 180 A02 A04 A05
4L, 4L1 150-257 265/45R20 180 A06 A07 A08
e1*2001/116*0350*.., 150-257 275/40R20 T02 T06 180 A09 A12 A14
e1*2001/116*0367*..; 150-257 275/45R20 178 A16 A22 KMV
e13*2007/46*1081*.. RDK S01
- mit Radhaus-
Verbreiterungen
Porsche Cayenne 155-294 255/45R20 A10 T01 A02 A04 A05
92A, -N, -H, -HN 155-368 265/45R20 A10 A06 A07 A08
e13*2007/46*1085*..; 155-368 275/45R20 A10 K1b K2b A09 A14 A16
e13*2007/46*1106*..., A22 A56 BnK
e13*2007/46*1107*..., R21 RDK S01
e13*2007/46*1108*...
Porsche Cayenne 176-397 265/45R20 K1c R37 180 A02 A04 A05
9PA 176-404 275/40R20 K1c T02 T06 180 A06 A07 A08
e13*2001/116*0089*. A09 A12 A14
A16 A22 RDK
S01
VW Touareg 155-331 265/45R20 K1c K2b T04 180 A02 A04 A05
7L 155-331 275/40R20 K1c K2b T02 T06 180 A06 A07 A08
e1*2001/116*0203*.. A09 A12 A14
A16 A22 S01
VW Touareg 150-250 255/45R20 A02 A04 A05
7P, 7p, 7PH, 7pH 150-250 265/45R20 A06 A07 A08
e1*2007/46*0376*..; 150-250 275/45R20 K1a K1b A09 A12 A14
DE*2007/46*0400*..; A16 A22 A56
e1*2007/46*0403*..; S02
DE*2007/46*0404*..;
e1*2007/46*0498*..;
e1*2007/46*0499*..
Auflagen und Hinweise
178 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1780 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
180 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1800 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

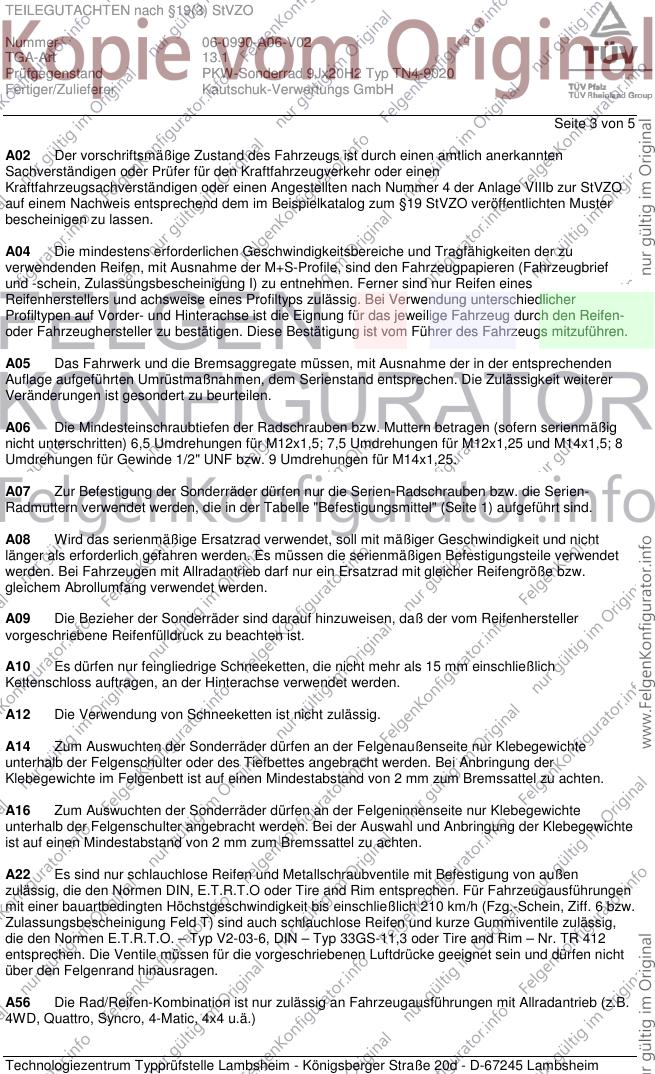

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A06-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 5
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6, DIN – Typ 33GS-11,3 oder Tire and Rim – Nr. TR 412
entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

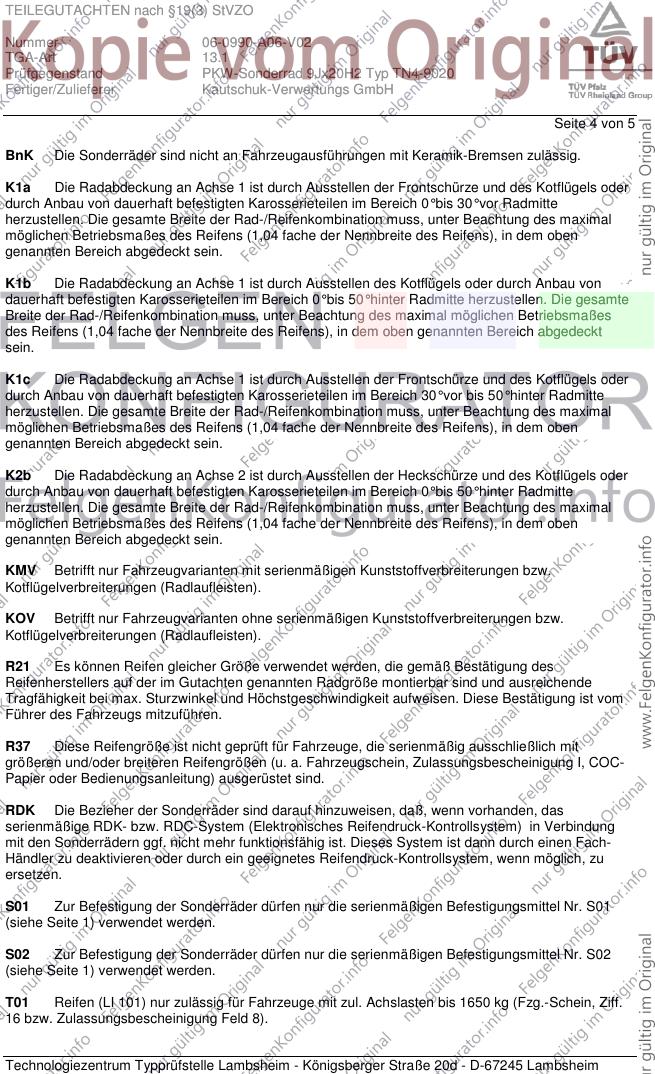

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A06-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 5
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

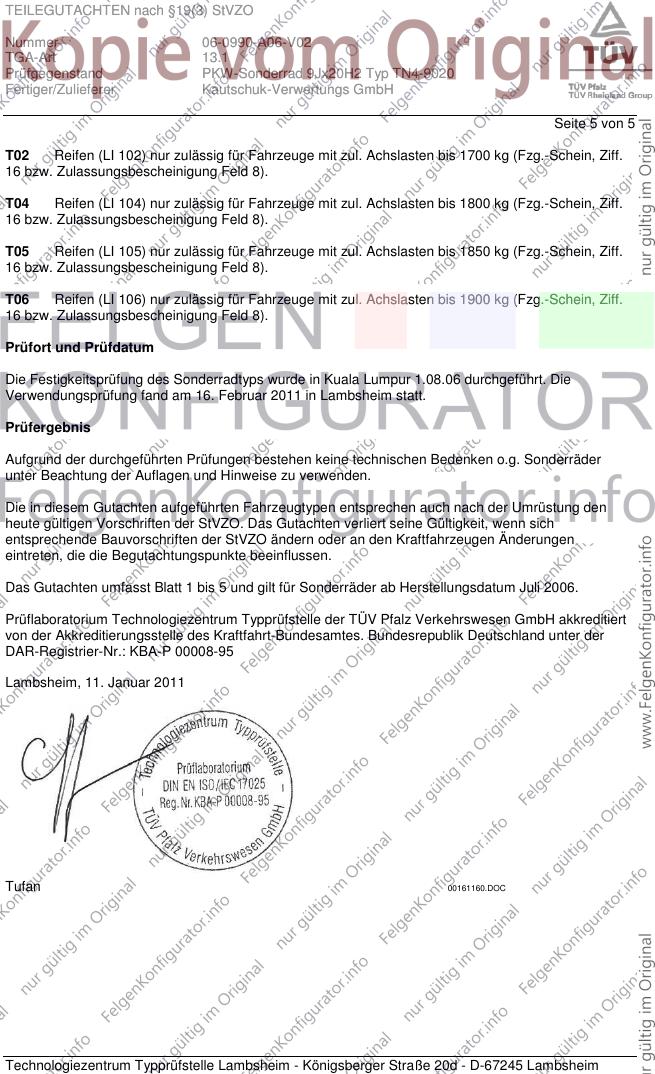

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A06-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 5
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 1.08.06 durchgeführt. Die
Verwendungsprüfung fand am 16. Februar 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Juli 2006.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11. Januar 2011
Tufan 00161160.DOC
