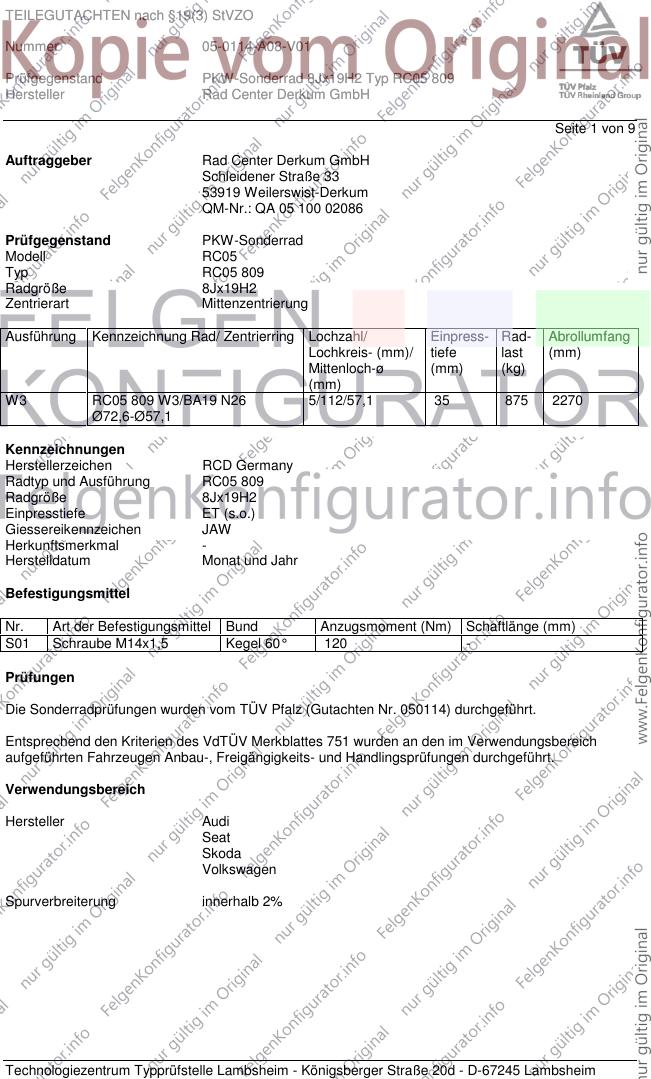

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0114-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RC05 809
Hersteller Rad Center Derkum GmbH
Seite 1 von 9
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell RC05
Typ RC05 809
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 RC05 809 W3/BA19 N26 5/112/57,1 35 875 2270
Ø72,6-Ø57,1
Kennzeichnungen
Herstellerzeichen RCD Germany
Radtyp und Ausführung RC05 809
Radgröße 8Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 050114) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

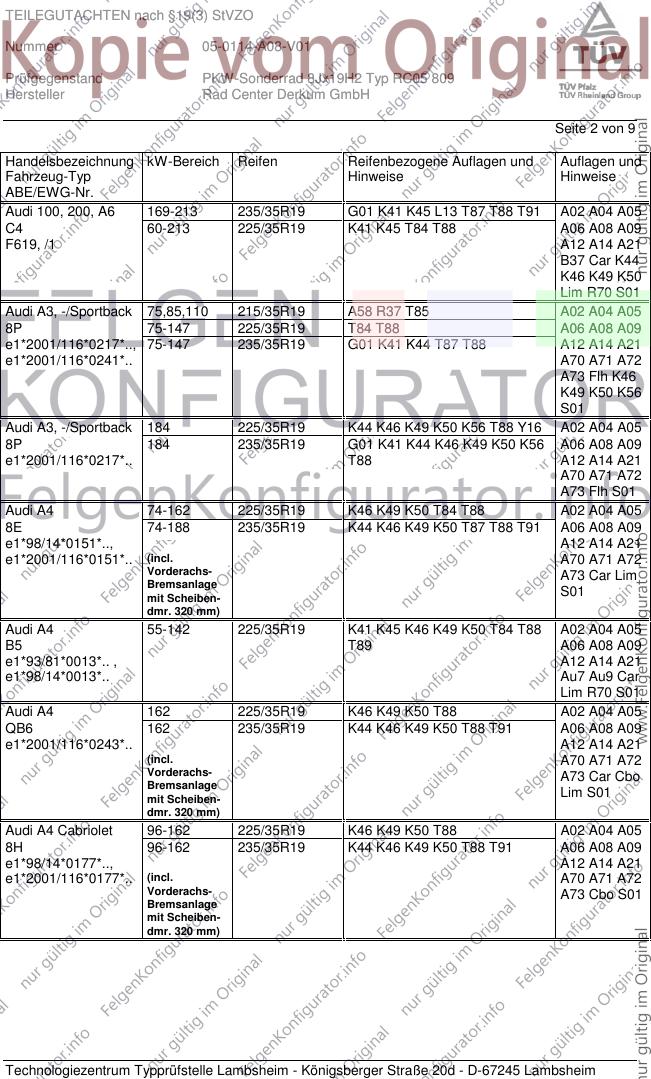

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0114-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RC05 809
Hersteller Rad Center Derkum GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 169-213 235/35R19 G01 K41 K45 L13 T87 T88 T91 A02 A04 A05
C4 60-213 225/35R19 K41 K45 T84 T88 A06 A08 A09
F619, /1 A12 A14 A21
B37 Car K44
K46 K49 K50
Lim R70 S01
Audi A3, -/Sportback 75,85,110 215/35R19 A58 R37 T85 A02 A04 A05
8P 75-147 225/35R19 T84 T88 A06 A08 A09
e1*2001/116*0217*.., 75-147 235/35R19 G01 K41 K44 T87 T88 A12 A14 A21
e1*2001/116*0241*.. A70 A71 A72
A73 Flh K46
K49 K50 K56
S01
Audi A3, -/Sportback 184 225/35R19 K44 K46 K49 K50 K56 T88 Y16 A02 A04 A05
8P 184 235/35R19 G01 K41 K44 K46 K49 K50 K56 A06 A08 A09
e1*2001/116*0217*.. T88 A12 A14 A21
A70 A71 A72
A73 Flh S01
Audi A4 74-162 225/35R19 K46 K49 K50 T84 T88 A02 A04 A05
8E 74-188 235/35R19 K44 K46 K49 K50 T87 T88 T91 A06 A08 A09
e1*98/14*0151*.., A12 A14 A21
e1*2001/116*0151*.. (incl. A70 A71 A72
Vorderachs- A73 Car Lim
Bremsanlage
mit Scheiben-
S01
dmr. 320 mm)
Audi A4 55-142 225/35R19 K41 K45 K46 K49 K50 T84 T88 A02 A04 A05
B5 T89 A06 A08 A09
e1*93/81*0013*.. , A12 A14 A21
e1*98/14*0013*.. Au7 Au9 Car
Lim R70 S01
Audi A4 162 225/35R19 K46 K49 K50 T88 A02 A04 A05
QB6 162 235/35R19 K44 K46 K49 K50 T88 T91 A06 A08 A09
e1*2001/116*0243*.. A12 A14 A21
(incl. A70 A71 A72
Vorderachs- A73 Car Cbo
Bremsanlage
mit Scheiben-
Lim S01
dmr. 320 mm)
Audi A4 Cabriolet 96-162 225/35R19 K46 K49 K50 T88 A02 A04 A05
8H 96-162 235/35R19 K44 K46 K49 K50 T88 T91 A06 A08 A09
e1*98/14*0177*.., A12 A14 A21
e1*2001/116*0177*.. (incl. A70 A71 A72
Vorderachs- A73 Cbo S01
Bremsanlage
mit Scheiben-
dmr. 320 mm)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

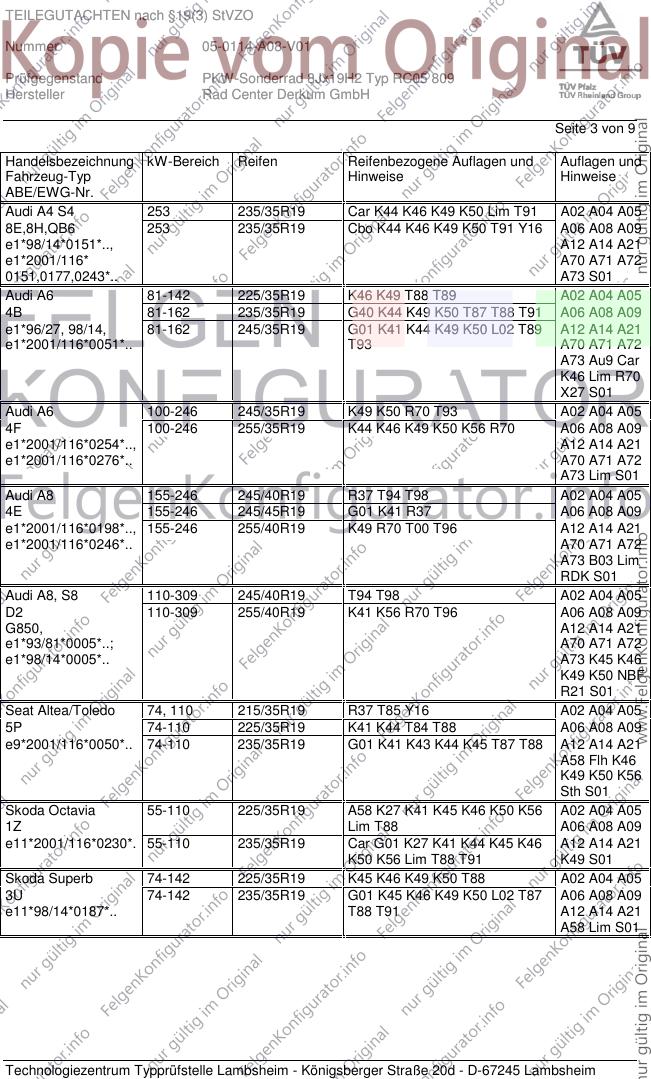

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0114-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RC05 809
Hersteller Rad Center Derkum GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 S4 253 235/35R19 Car K44 K46 K49 K50 Lim T91 A02 A04 A05
8E,8H,QB6 253 235/35R19 Cbo K44 K46 K49 K50 T91 Y16 A06 A08 A09
e1*98/14*0151*.., A12 A14 A21
e1*2001/116* A70 A71 A72
0151,0177,0243*.. A73 S01
Audi A6 81-142 225/35R19 K46 K49 T88 T89 A02 A04 A05
4B 81-162 235/35R19 G40 K44 K49 K50 T87 T88 T91 A06 A08 A09
e1*96/27, 98/14, 81-162 245/35R19 G01 K41 K44 K49 K50 L02 T89 A12 A14 A21
e1*2001/116*0051*.. T93 A70 A71 A72
A73 Au9 Car
K46 Lim R70
X27 S01
Audi A6 100-246 245/35R19 K49 K50 R70 T93 A02 A04 A05
4F 100-246 255/35R19 K44 K46 K49 K50 K56 R70 A06 A08 A09
e1*2001/116*0254*.., A12 A14 A21
e1*2001/116*0276*.. A70 A71 A72
A73 Lim S01
Audi A8 155-246 245/40R19 R37 T94 T98 A02 A04 A05
4E 155-246 245/45R19 G01 K41 R37 A06 A08 A09
e1*2001/116*0198*.., 155-246 255/40R19 K49 R70 T00 T96 A12 A14 A21
e1*2001/116*0246*.. A70 A71 A72
A73 B03 Lim
RDK S01
Audi A8, S8 110-309 245/40R19 T94 T98 A02 A04 A05
D2 110-309 255/40R19 K41 K56 R70 T96 A06 A08 A09
G850, A12 A14 A21
e1*93/81*0005*..; A70 A71 A72
e1*98/14*0005*.. A73 K45 K46
K49 K50 NBF
R21 S01
Seat Altea/Toledo 74, 110 215/35R19 R37 T85 Y16 A02 A04 A05
5P 74-110 225/35R19 K41 K44 T84 T88 A06 A08 A09
e9*2001/116*0050*.. 74-110 235/35R19 G01 K41 K43 K44 K45 T87 T88 A12 A14 A21
A58 Flh K46
K49 K50 K56
Sth S01
Skoda Octavia 55-110 225/35R19 A58 K27 K41 K45 K46 K50 K56 A02 A04 A05
1Z Lim T88 A06 A08 A09
e11*2001/116*0230*. 55-110 235/35R19 Car G01 K27 K41 K44 K45 K46 A12 A14 A21
K50 K56 Lim T88 T91 K49 S01
Skoda Superb 74-142 225/35R19 K45 K46 K49 K50 T88 A02 A04 A05
3U 74-142 235/35R19 G01 K45 K46 K49 K50 L02 T87 A06 A08 A09
e11*98/14*0187*.. T88 T91 A12 A14 A21
A58 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

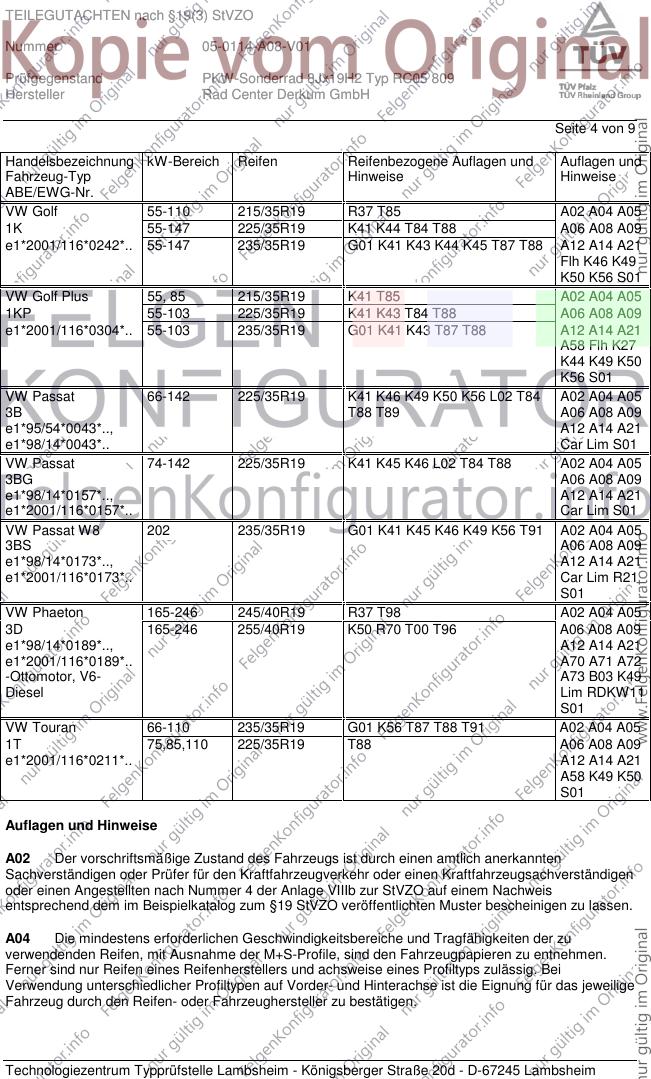

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0114-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RC05 809
Hersteller Rad Center Derkum GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf 55-110 215/35R19 R37 T85 A02 A04 A05
1K 55-147 225/35R19 K41 K44 T84 T88 A06 A08 A09
e1*2001/116*0242*.. 55-147 235/35R19 G01 K41 K43 K44 K45 T87 T88 A12 A14 A21
Flh K46 K49
K50 K56 S01
VW Golf Plus 55, 85 215/35R19 K41 T85 A02 A04 A05
1KP 55-103 225/35R19 K41 K43 T84 T88 A06 A08 A09
e1*2001/116*0304*.. 55-103 235/35R19 G01 K41 K43 T87 T88 A12 A14 A21
A58 Flh K27
K44 K49 K50
K56 S01
VW Passat 66-142 225/35R19 K41 K46 K49 K50 K56 L02 T84 A02 A04 A05
3B T88 T89 A06 A08 A09
e1*95/54*0043*.., A12 A14 A21
e1*98/14*0043*.. Car Lim S01
VW Passat 74-142 225/35R19 K41 K45 K46 L02 T84 T88 A02 A04 A05
3BG A06 A08 A09
e1*98/14*0157*.., A12 A14 A21
e1*2001/116*0157*.. Car Lim S01
VW Passat W8 202 235/35R19 G01 K41 K45 K46 K49 K56 T91 A02 A04 A05
3BS A06 A08 A09
e1*98/14*0173*.., A12 A14 A21
e1*2001/116*0173*.. Car Lim R21
S01
VW Phaeton 165-246 245/40R19 R37 T98 A02 A04 A05
3D 165-246 255/40R19 K50 R70 T00 T96 A06 A08 A09
e1*98/14*0189*.., A12 A14 A21
e1*2001/116*0189*.. A70 A71 A72
-Ottomotor, V6- A73 B03 K49
Diesel Lim RDKW11
S01
VW Touran 66-110 235/35R19 G01 K56 T87 T88 T91 A02 A04 A05
1T 75,85,110 225/35R19 T88 A06 A08 A09
e1*2001/116*0211*.. A12 A14 A21
A58 K49 K50
S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

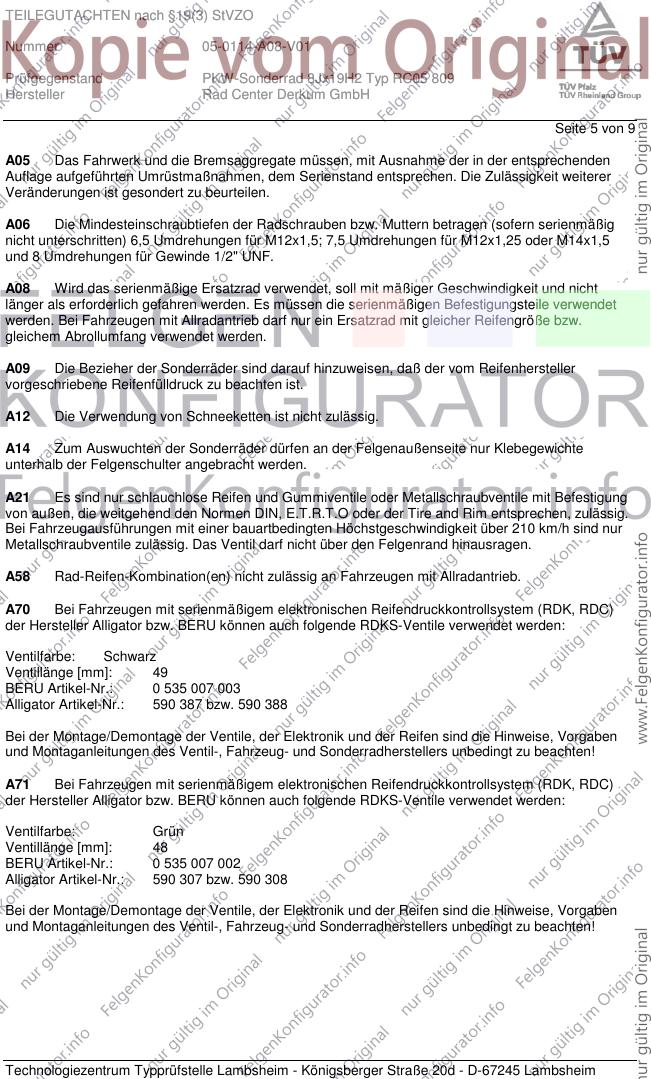

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0114-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RC05 809
Hersteller Rad Center Derkum GmbH
Seite 5 von 9
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A70 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: Schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: Grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

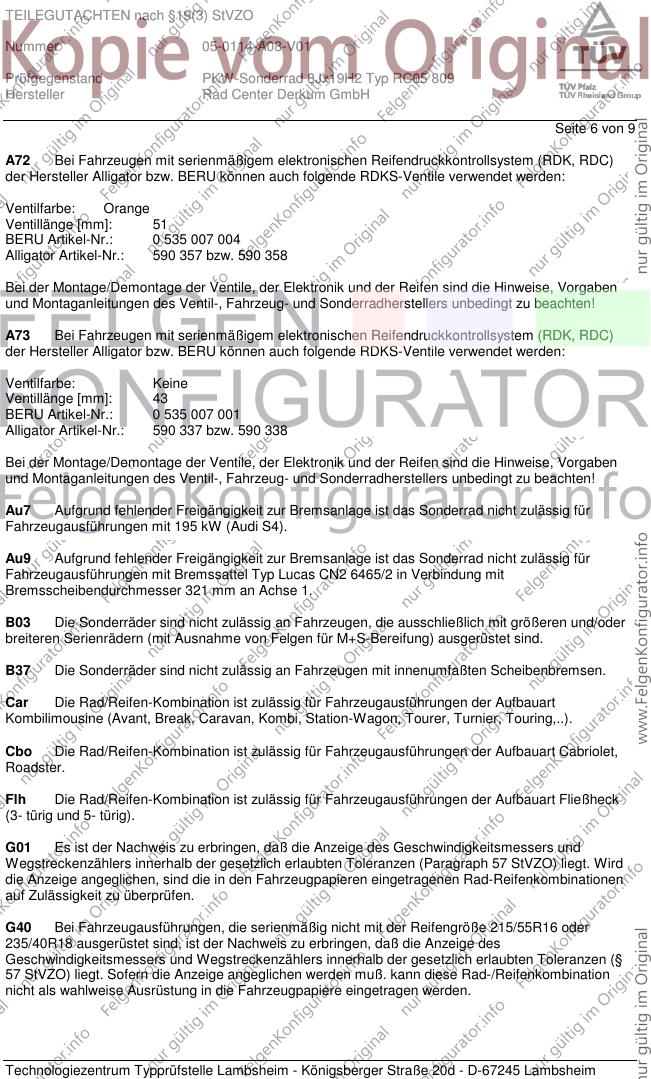

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0114-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RC05 809
Hersteller Rad Center Derkum GmbH
Seite 6 von 9
A72 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: Orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: Keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B37 Die Sonderräder sind nicht zulässig an Fahrzeugen mit innenumfaßten Scheibenbremsen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G40 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 215/55R16 oder
235/40R18 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§
57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß. kann diese Rad-/Reifenkombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

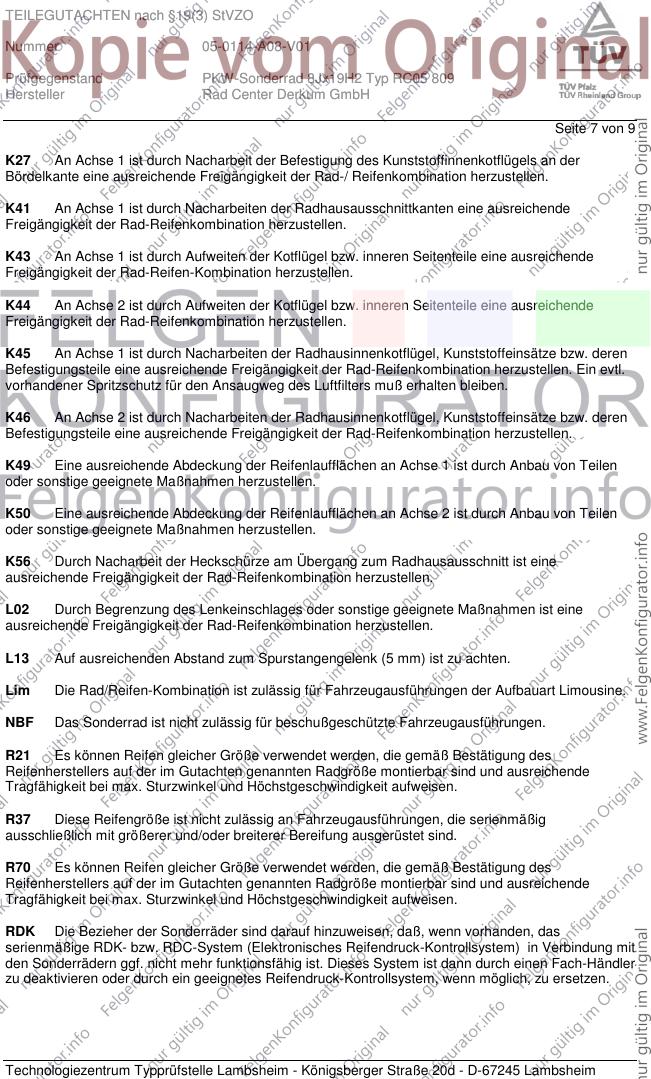

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0114-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RC05 809
Hersteller Rad Center Derkum GmbH
Seite 7 von 9
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L13 Auf ausreichenden Abstand zum Spurstangengelenk (5 mm) ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für beschußgeschützte Fahrzeugausführungen.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

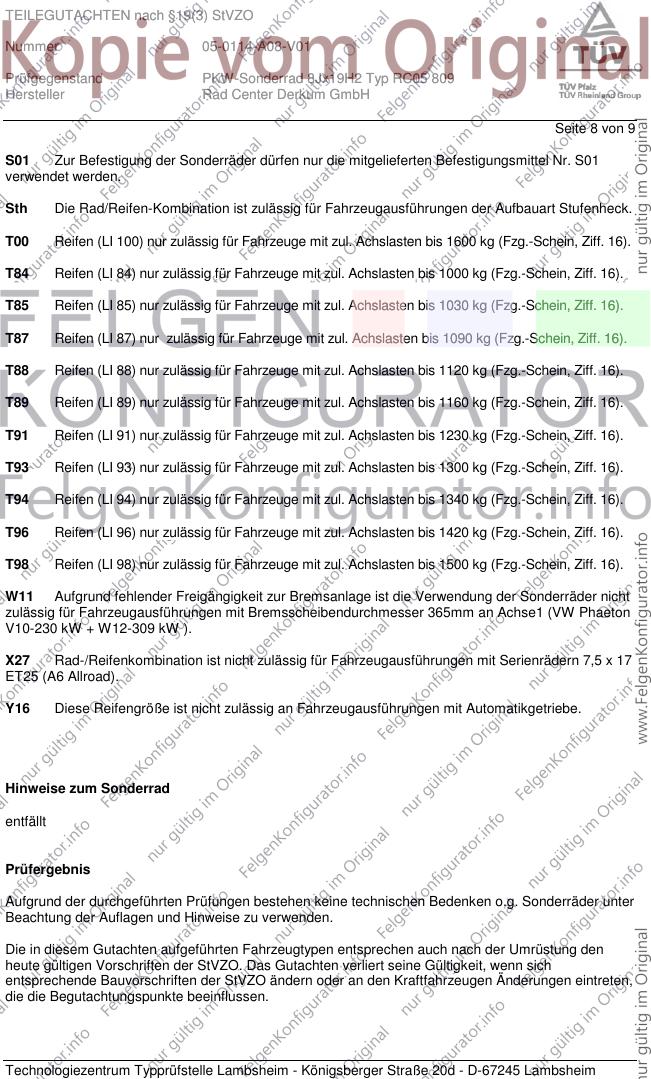

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0114-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RC05 809
Hersteller Rad Center Derkum GmbH
Seite 8 von 9
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16).
W11 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1 (VW Phaeton
V10-230 kW + W12-309 kW ).
X27 Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit Serienrädern 7,5 x 17
ET25 (A6 Allroad).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

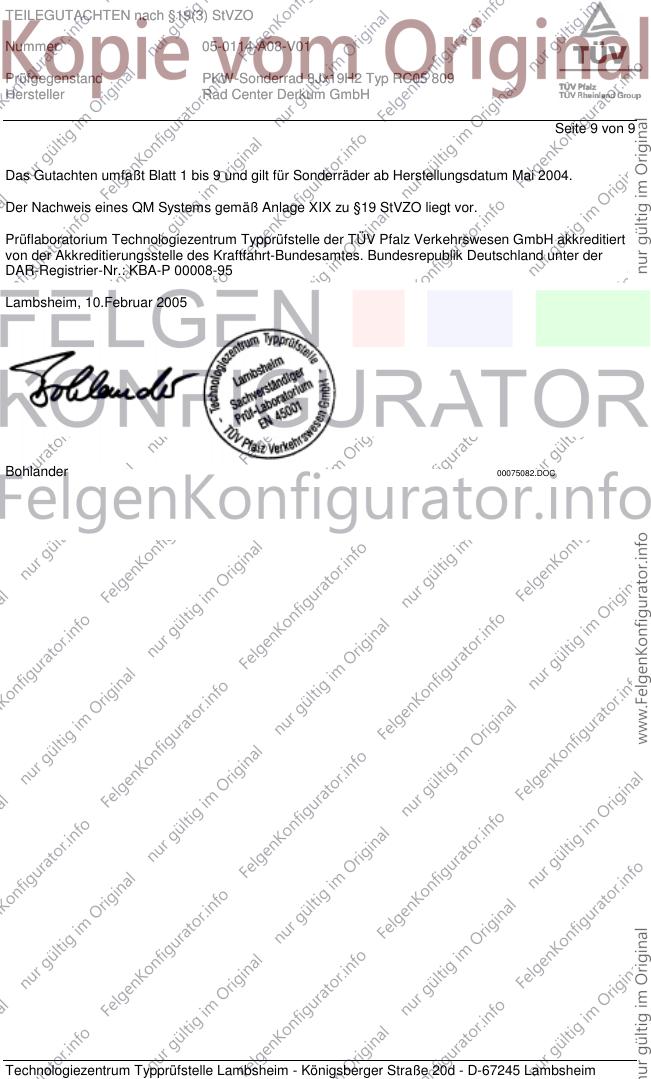

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0114-A08-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ RC05 809
Hersteller Rad Center Derkum GmbH
Seite 9 von 9
Das Gutachten umfaßt Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10.Februar 2005
Bohlander 00075082.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
