TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A04-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 1 von 6
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN1-8519/Ø72,6-Ø57,1 5/112/57,1 40 690 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8519
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 33
S02 Schraube M14x1,5 Kegel 60° 120 28.3
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 051547) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A04-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Hersteller Thai Alloy Manufacturing Co.Lt

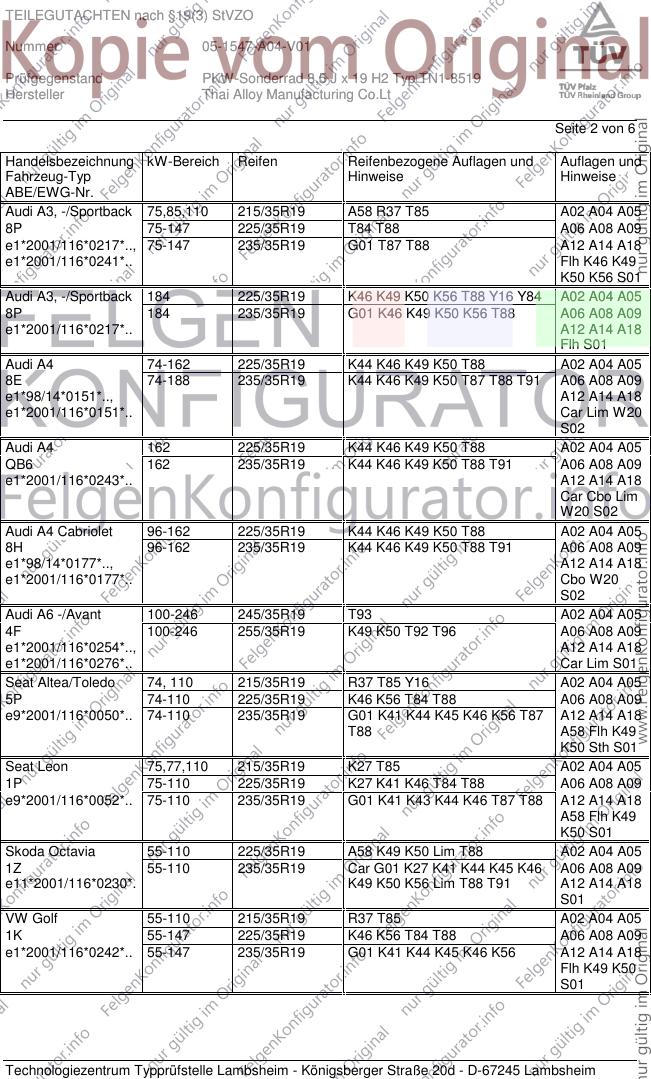

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 75,85,110 215/35R19 A58 R37 T85 A02 A04 A05
8P 75-147 225/35R19 T84 T88 A06 A08 A09
e1*2001/116*0217*.., 75-147 235/35R19 G01 T87 T88 A12 A14 A18
e1*2001/116*0241*.. Flh K46 K49
K50 K56 S01
Audi A3, -/Sportback 184 225/35R19 K46 K49 K50 K56 T88 Y16 Y84 A02 A04 A05
8P 184 235/35R19 G01 K46 K49 K50 K56 T88 A06 A08 A09
e1*2001/116*0217*.. A12 A14 A18
Flh S01
Audi A4 74-162 225/35R19 K44 K46 K49 K50 T88 A02 A04 A05
8E 74-188 235/35R19 K44 K46 K49 K50 T87 T88 T91 A06 A08 A09
e1*98/14*0151*.., A12 A14 A18
e1*2001/116*0151*.. Car Lim W20
S02
Audi A4 162 225/35R19 K44 K46 K49 K50 T88 A02 A04 A05
QB6 162 235/35R19 K44 K46 K49 K50 T88 T91 A06 A08 A09
e1*2001/116*0243*.. A12 A14 A18
Car Cbo Lim
W20 S02
Audi A4 Cabriolet 96-162 225/35R19 K44 K46 K49 K50 T88 A02 A04 A05
8H 96-162 235/35R19 K44 K46 K49 K50 T88 T91 A06 A08 A09
e1*98/14*0177*.., A12 A14 A18
e1*2001/116*0177*.. Cbo W20
S02
Audi A6 -/Avant 100-246 245/35R19 T93 A02 A04 A05
4F 100-246 255/35R19 K49 K50 T92 T96 A06 A08 A09
e1*2001/116*0254*.., A12 A14 A18
e1*2001/116*0276*.. Car Lim S01
Seat Altea/Toledo 74, 110 215/35R19 R37 T85 Y16 A02 A04 A05
5P 74-110 225/35R19 K46 K56 T84 T88 A06 A08 A09
e9*2001/116*0050*.. 74-110 235/35R19 G01 K41 K44 K45 K46 K56 T87 A12 A14 A18
T88 A58 Flh K49
K50 Sth S01
Seat Leon 75,77,110 215/35R19 K27 T85 A02 A04 A05
1P 75-110 225/35R19 K27 K41 K46 T84 T88 A06 A08 A09
e9*2001/116*0052*.. 75-110 235/35R19 G01 K41 K43 K44 K46 T87 T88 A12 A14 A18
A58 Flh K49
K50 S01
Skoda Octavia 55-110 225/35R19 A58 K49 K50 Lim T88 A02 A04 A05
1Z 55-110 235/35R19 Car G01 K27 K41 K44 K45 K46 A06 A08 A09
e11*2001/116*0230*. K49 K50 K56 Lim T88 T91 A12 A14 A18
S01
VW Golf 55-110 215/35R19 R37 T85 A02 A04 A05
1K 55-147 225/35R19 K46 K56 T84 T88 A06 A08 A09
e1*2001/116*0242*.. 55-147 235/35R19 G01 K41 K44 K45 K46 K56 A12 A14 A18
Flh K49 K50
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A04-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Hersteller Thai Alloy Manufacturing Co.Lt

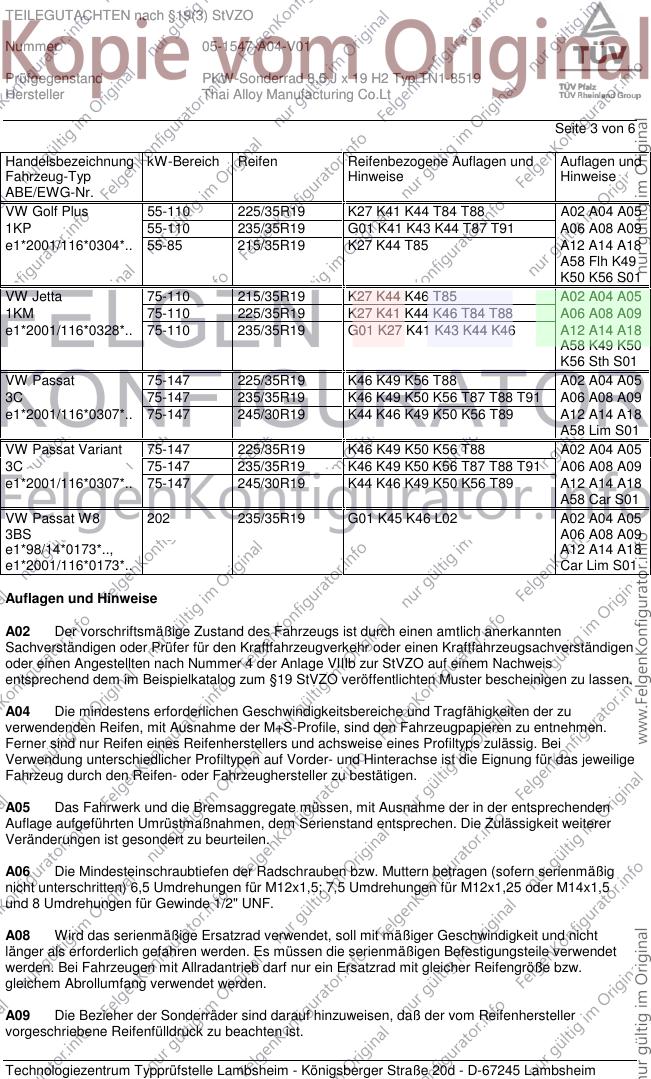

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-110 225/35R19 K27 K41 K44 T84 T88 A02 A04 A05
1KP 55-110 235/35R19 G01 K41 K43 K44 T87 T91 A06 A08 A09
e1*2001/116*0304*.. 55-85 215/35R19 K27 K44 T85 A12 A14 A18
A58 Flh K49
K50 K56 S01
VW Jetta 75-110 215/35R19 K27 K44 K46 T85 A02 A04 A05
1KM 75-110 225/35R19 K27 K41 K44 K46 T84 T88 A06 A08 A09
e1*2001/116*0328*.. 75-110 235/35R19 G01 K27 K41 K43 K44 K46 A12 A14 A18
A58 K49 K50
K56 Sth S01
VW Passat 75-147 225/35R19 K46 K49 K56 T88 A02 A04 A05
3C 75-147 235/35R19 K46 K49 K50 K56 T87 T88 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/30R19 K44 K46 K49 K50 K56 T89 A12 A14 A18
A58 Lim S01
VW Passat Variant 75-147 225/35R19 K46 K49 K50 K56 T88 A02 A04 A05
3C 75-147 235/35R19 K46 K49 K50 K56 T87 T88 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/30R19 K44 K46 K49 K50 K56 T89 A12 A14 A18
A58 Car S01
VW Passat W8 202 235/35R19 G01 K45 K46 L02 A02 A04 A05
3BS A06 A08 A09
e1*98/14*0173*.., A12 A14 A18
e1*2001/116*0173*.. Car Lim S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A04-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 4 von 6
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A04-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Hersteller Thai Alloy Manufacturing Co.Lt

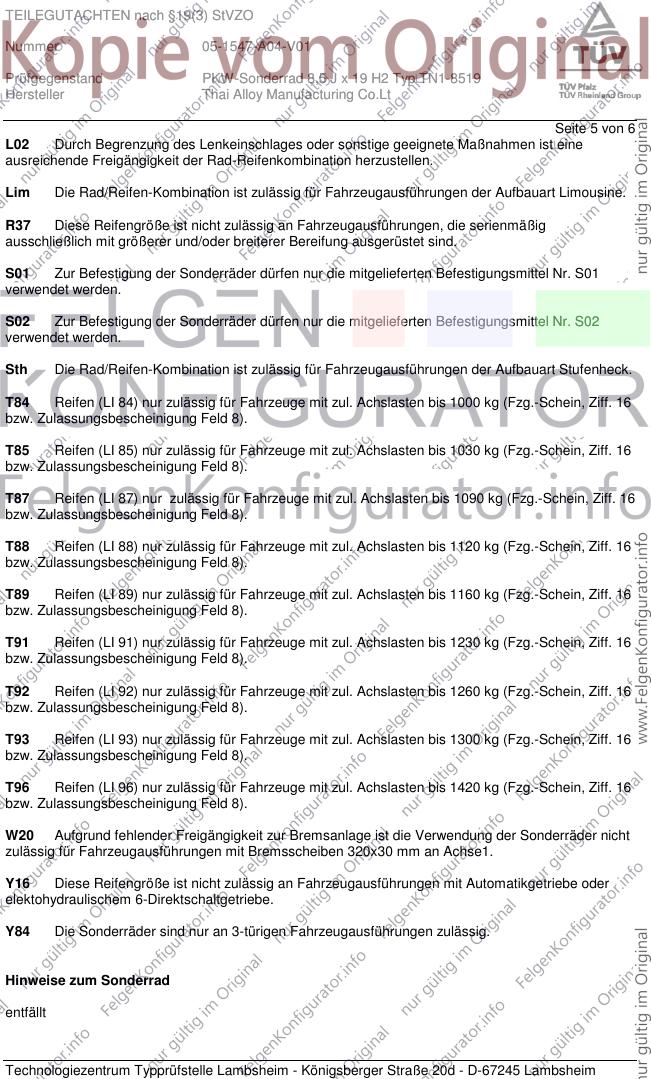

Seite 5 von 6
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektohydraulischem 6-Direktschaltgetriebe.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A04-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 19.Oktober 2005
Tufan 00086372.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
