TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0268-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning

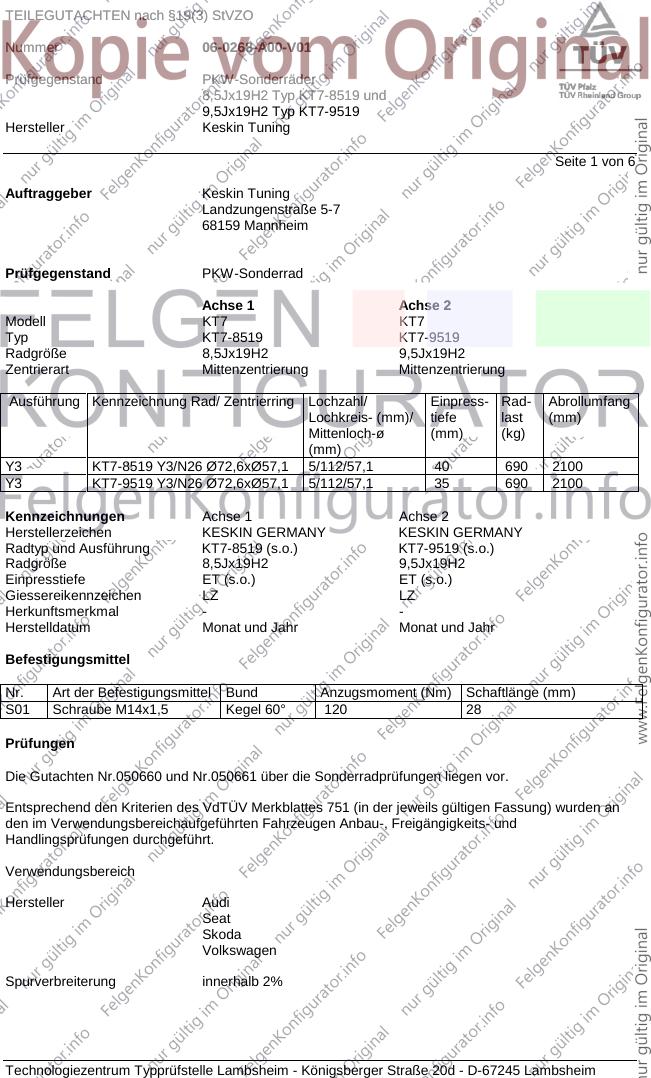

Seite 1 von 6
Auftraggeber Keskin Tuning
Landzungenstraße 5-7
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell KT7 KT7
Typ KT7-8519 KT7-9519
Radgröße 8,5Jx19H2 9,5Jx19H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y3 KT7-8519 Y3/N26 Ø72,6xØ57,1 5/112/57,1 40 690 2100
Y3 KT7-9519 Y3/N26 Ø72,6xØ57,1 5/112/57,1 35 690 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen KESKIN GERMANY KESKIN GERMANY
Radtyp und Ausführung KT7-8519 (s.o.) KT7-9519 (s.o.)
Radgröße 8,5Jx19H2 9,5Jx19H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen LZ LZ
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
Prüfungen
Die Gutachten Nr.050660 und Nr.050661 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0268-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning

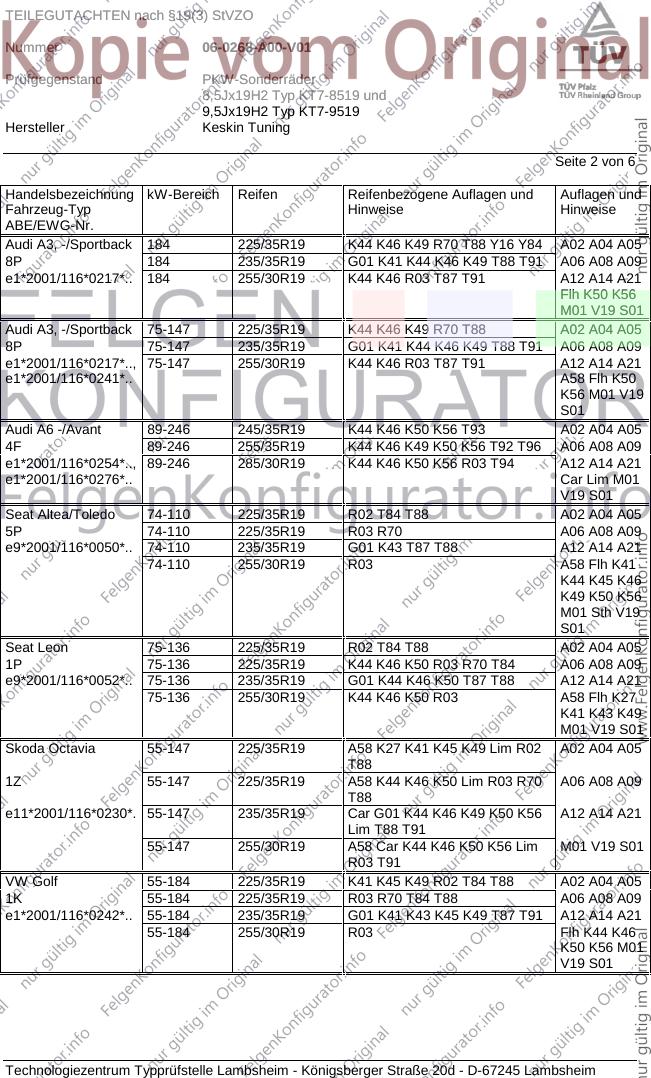

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 184 225/35R19 K44 K46 K49 R70 T88 Y16 Y84 A02 A04 A05
8P 184 235/35R19 G01 K41 K44 K46 K49 T88 T91 A06 A08 A09
e1*2001/116*0217*.. 184 255/30R19 K44 K46 R03 T87 T91 A12 A14 A21
Flh K50 K56
M01 V19 S01
Audi A3, -/Sportback 75-147 225/35R19 K44 K46 K49 R70 T88 A02 A04 A05
8P 75-147 235/35R19 G01 K41 K44 K46 K49 T88 T91 A06 A08 A09
e1*2001/116*0217*.., 75-147 255/30R19 K44 K46 R03 T87 T91 A12 A14 A21
e1*2001/116*0241*.. A58 Flh K50
K56 M01 V19
S01
Audi A6 -/Avant 89-246 245/35R19 K44 K46 K50 K56 T93 A02 A04 A05
4F 89-246 255/35R19 K44 K46 K49 K50 K56 T92 T96 A06 A08 A09
e1*2001/116*0254*.., 89-246 285/30R19 K44 K46 K50 K56 R03 T94 A12 A14 A21
e1*2001/116*0276*.. Car Lim M01
V19 S01
Seat Altea/Toledo 74-110 225/35R19 R02 T84 T88 A02 A04 A05
5P 74-110 225/35R19 R03 R70 A06 A08 A09
e9*2001/116*0050*.. 74-110 235/35R19 G01 K43 T87 T88 A12 A14 A21
74-110 255/30R19 R03 A58 Flh K41
K44 K45 K46
K49 K50 K56
M01 Sth V19
S01
Seat Leon 75-136 225/35R19 R02 T84 T88 A02 A04 A05
1P 75-136 225/35R19 K44 K46 K50 R03 R70 T84 A06 A08 A09
e9*2001/116*0052*.. 75-136 235/35R19 G01 K44 K46 K50 T87 T88 A12 A14 A21
75-136 255/30R19 K44 K46 K50 R03 A58 Flh K27
K41 K43 K49
M01 V19 S01
Skoda Octavia 55-147 225/35R19 A58 K27 K41 K45 K49 Lim R02 A02 A04 A05
T88
1Z 55-147 225/35R19 A58 K44 K46 K50 Lim R03 R70 A06 A08 A09
T88
e11*2001/116*0230*. 55-147 235/35R19 Car G01 K44 K46 K49 K50 K56 A12 A14 A21
Lim T88 T91
55-147 255/30R19 A58 Car K44 K46 K50 K56 Lim M01 V19 S01
R03 T91
VW Golf 55-184 225/35R19 K41 K45 K49 R02 T84 T88 A02 A04 A05
1K 55-184 225/35R19 R03 R70 T84 T88 A06 A08 A09
e1*2001/116*0242*.. 55-184 235/35R19 G01 K41 K43 K45 K49 T87 T91 A12 A14 A21
55-184 255/30R19 R03 Flh K44 K46
K50 K56 M01
V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0268-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning

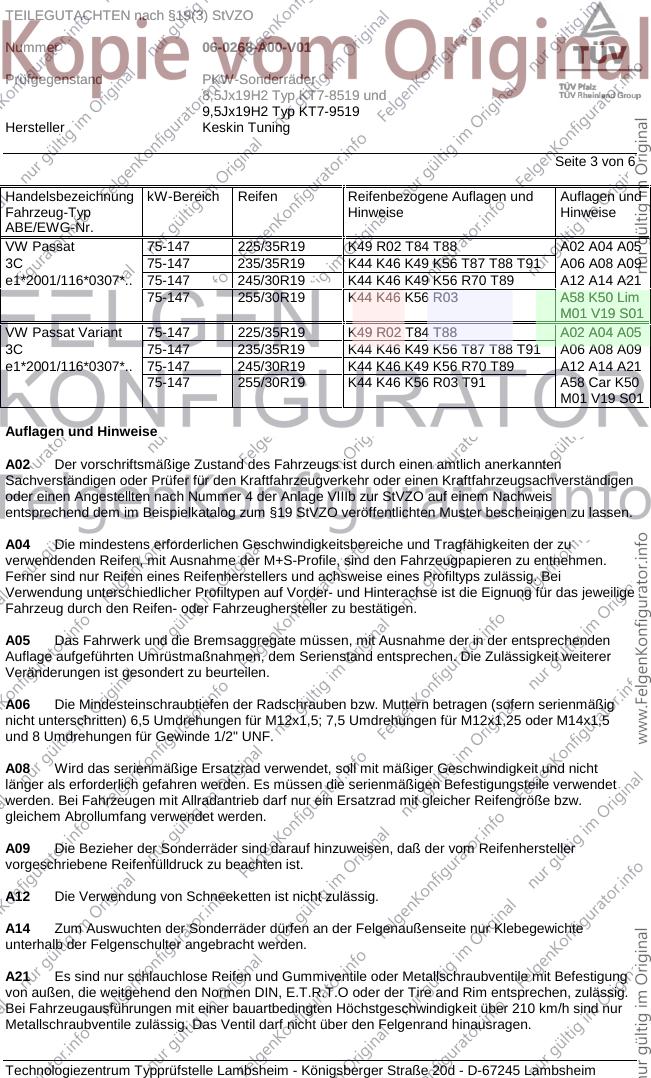

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 225/35R19 K49 R02 T84 T88 A02 A04 A05
3C 75-147 235/35R19 K44 K46 K49 K56 T87 T88 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/30R19 K44 K46 K49 K56 R70 T89 A12 A14 A21
75-147 255/30R19 K44 K46 K56 R03 A58 K50 Lim
M01 V19 S01
VW Passat Variant 75-147 225/35R19 K49 R02 T84 T88 A02 A04 A05
3C 75-147 235/35R19 K44 K46 K49 K56 T87 T88 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/30R19 K44 K46 K49 K56 R70 T89 A12 A14 A21
75-147 255/30R19 K44 K46 K56 R03 T91 A58 Car K50
M01 V19 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0268-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning

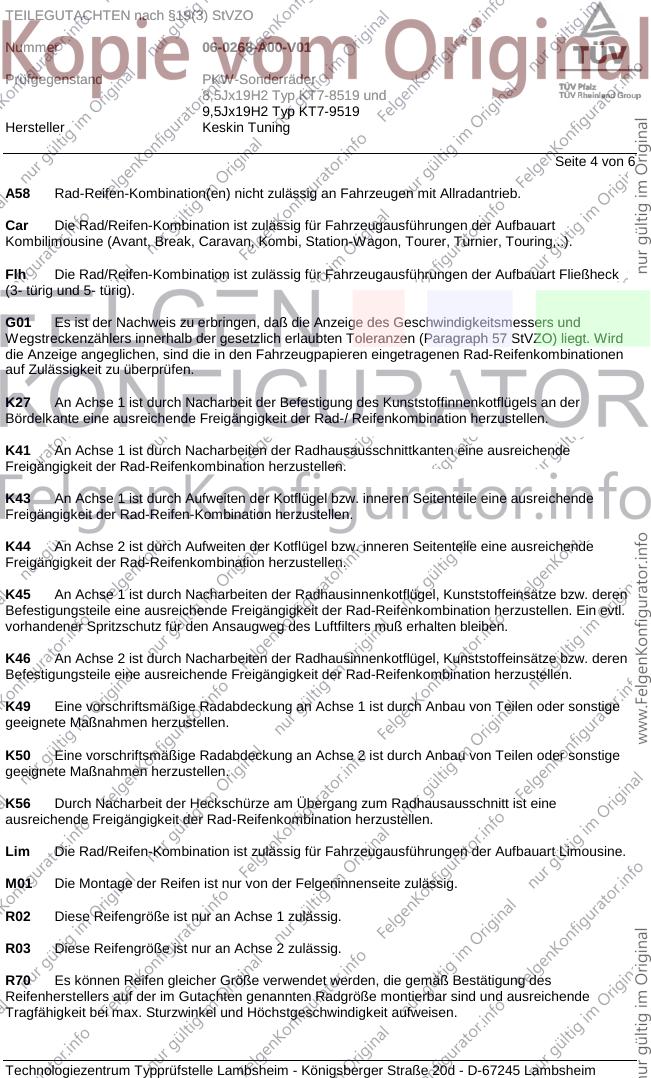

Seite 4 von 6
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0268-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning

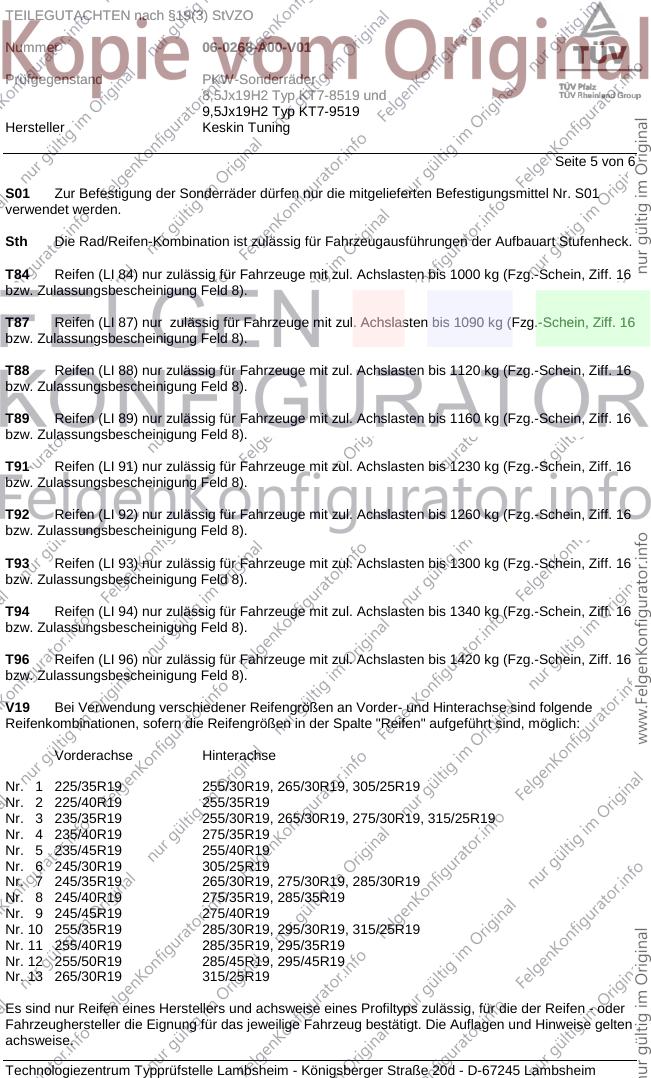

Seite 5 von 6
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 4 235/40R19 275/35R19
Nr. 5 235/45R19 255/40R19
Nr. 6 245/30R19 305/25R19
Nr. 7 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 8 245/40R19 275/35R19, 285/35R19
Nr. 9 245/45R19 275/40R19
Nr. 10 255/35R19 285/30R19, 295/30R19, 315/25R19
Nr. 11 255/40R19 285/35R19, 295/35R19
Nr. 12 255/50R19 285/45R19, 295/45R19
Nr. 13 265/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0268-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning

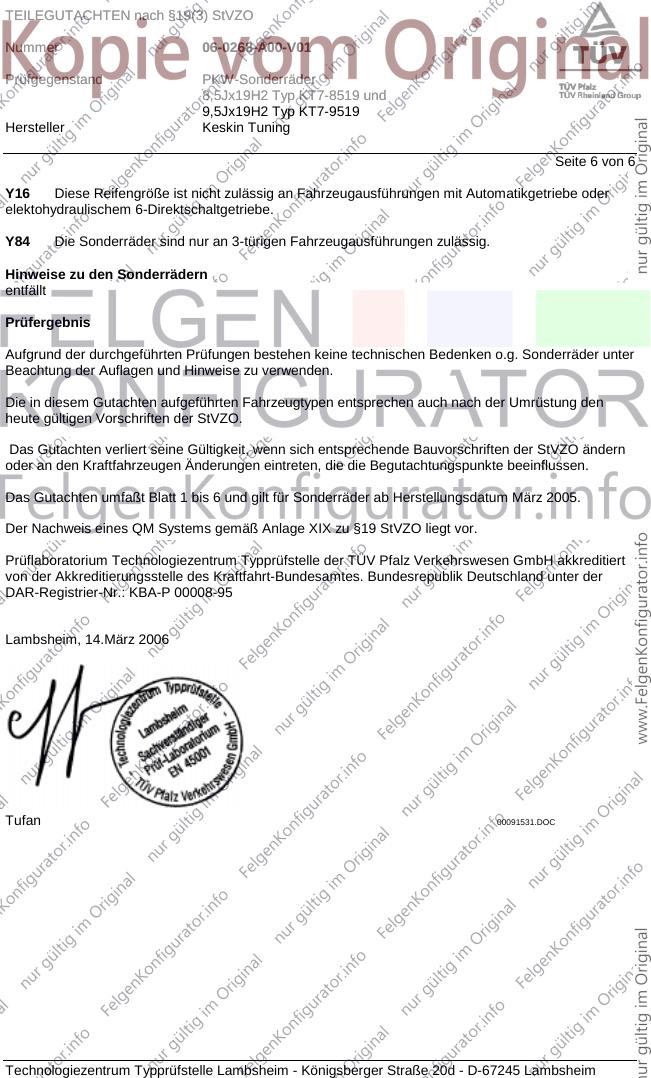

Seite 6 von 6
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektohydraulischem 6-Direktschaltgetriebe.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Hinweise zu den Sonderrädern
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum März 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14.März 2006
Tufan 00091531.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
