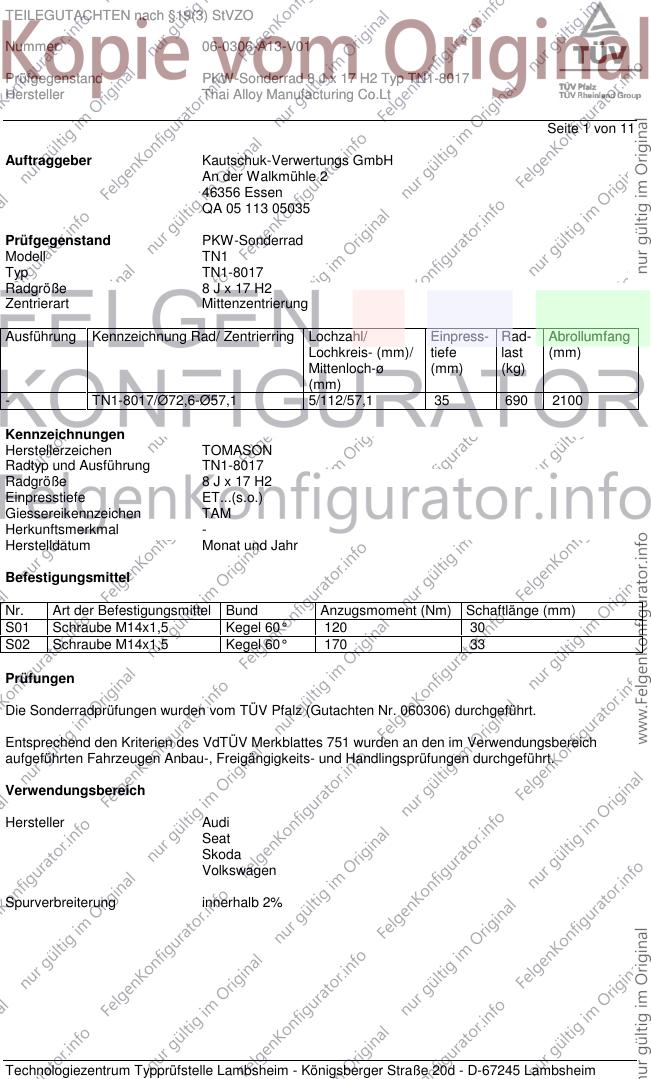

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 1 von 11
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8017
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN1-8017/Ø72,6-Ø57,1 5/112/57,1 35 690 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8017
Radgröße 8 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 060306) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

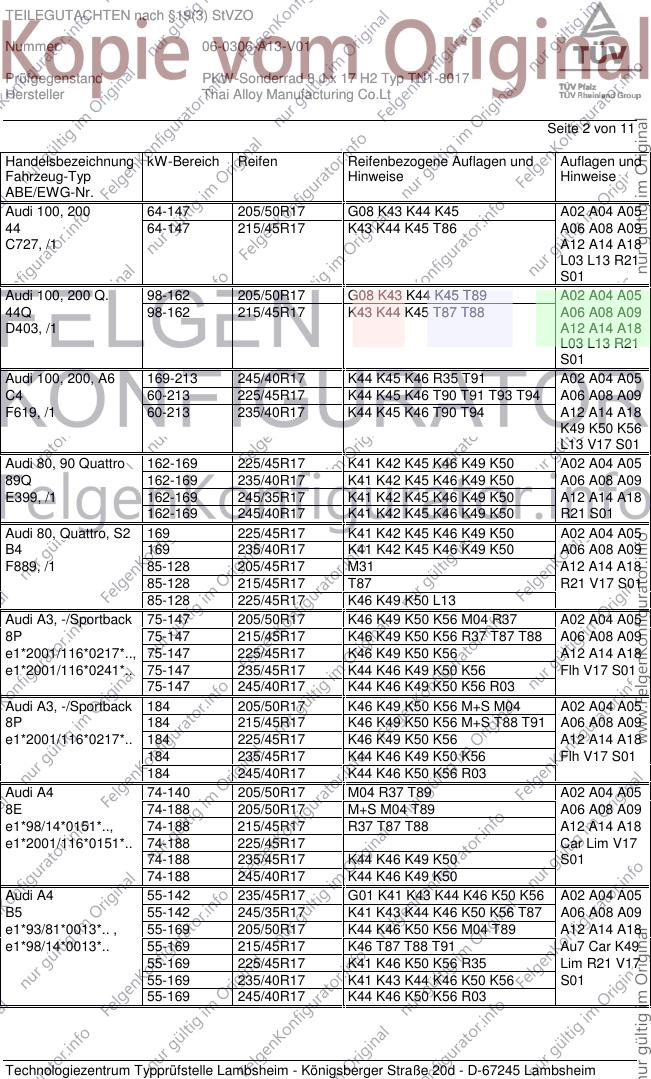

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 205/50R17 G08 K43 K44 K45 A02 A04 A05
44 64-147 215/45R17 K43 K44 K45 T86 A06 A08 A09
C727, /1 A12 A14 A18
L03 L13 R21
S01
Audi 100, 200 Q. 98-162 205/50R17 G08 K43 K44 K45 T89 A02 A04 A05
44Q 98-162 215/45R17 K43 K44 K45 T87 T88 A06 A08 A09
D403, /1 A12 A14 A18
L03 L13 R21
S01
Audi 100, 200, A6 169-213 245/40R17 K44 K45 K46 R35 T91 A02 A04 A05
C4 60-213 225/45R17 K44 K45 K46 T90 T91 T93 T94 A06 A08 A09
F619, /1 60-213 235/40R17 K44 K45 K46 T90 T94 A12 A14 A18
K49 K50 K56
L13 V17 S01
Audi 80, 90 Quattro 162-169 225/45R17 K41 K42 K45 K46 K49 K50 A02 A04 A05
89Q 162-169 235/40R17 K41 K42 K45 K46 K49 K50 A06 A08 A09
E399, /1 162-169 245/35R17 K41 K42 K45 K46 K49 K50 A12 A14 A18
162-169 245/40R17 K41 K42 K45 K46 K49 K50 R21 S01
Audi 80, Quattro, S2 169 225/45R17 K41 K42 K45 K46 K49 K50 A02 A04 A05
B4 169 235/40R17 K41 K42 K45 K46 K49 K50 A06 A08 A09
F889, /1 85-128 205/45R17 M31 A12 A14 A18
85-128 215/45R17 T87 R21 V17 S01
85-128 225/45R17 K46 K49 K50 L13
Audi A3, -/Sportback 75-147 205/50R17 K46 K49 K50 K56 M04 R37 A02 A04 A05
8P 75-147 215/45R17 K46 K49 K50 K56 R37 T87 T88 A06 A08 A09
e1*2001/116*0217*.., 75-147 225/45R17 K46 K49 K50 K56 A12 A14 A18
e1*2001/116*0241*.. 75-147 235/45R17 K44 K46 K49 K50 K56 Flh V17 S01
75-147 245/40R17 K44 K46 K49 K50 K56 R03
Audi A3, -/Sportback 184 205/50R17 K46 K49 K50 K56 M+S M04 A02 A04 A05
8P 184 215/45R17 K46 K49 K50 K56 M+S T88 T91 A06 A08 A09
e1*2001/116*0217*.. 184 225/45R17 K46 K49 K50 K56 A12 A14 A18
184 235/45R17 K44 K46 K49 K50 K56 Flh V17 S01
184 245/40R17 K44 K46 K50 K56 R03
Audi A4 74-140 205/50R17 M04 R37 T89 A02 A04 A05
8E 74-188 205/50R17 M+S M04 T89 A06 A08 A09
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 A12 A14 A18
e1*2001/116*0151*.. 74-188 225/45R17 Car Lim V17
74-188 235/45R17 K44 K46 K49 K50 S01
74-188 245/40R17 K44 K46 K49 K50
Audi A4 55-142 235/45R17 G01 K41 K43 K44 K46 K50 K56 A02 A04 A05
B5 55-142 245/35R17 K41 K43 K44 K46 K50 K56 T87 A06 A08 A09
e1*93/81*0013*.. , 55-169 205/50R17 K44 K46 K50 K56 M04 T89 A12 A14 A18
e1*98/14*0013*.. 55-169 215/45R17 K46 T87 T88 T91 Au7 Car K49
55-169 225/45R17 K41 K46 K50 K56 R35 Lim R21 V17
55-169 235/40R17 K41 K43 K44 K46 K50 K56 S01
55-169 245/40R17 K44 K46 K50 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

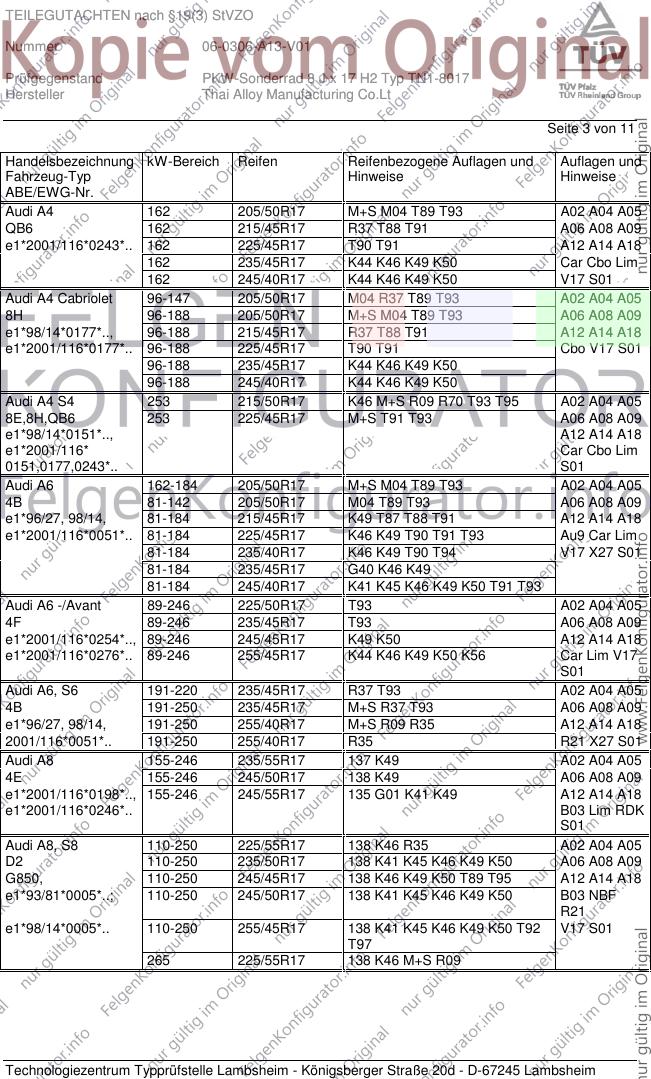

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 162 205/50R17 M+S M04 T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A06 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A12 A14 A18
162 235/45R17 K44 K46 K49 K50 Car Cbo Lim
162 245/40R17 K44 K46 K49 K50 V17 S01
Audi A4 Cabriolet 96-147 205/50R17 M04 R37 T89 T93 A02 A04 A05
8H 96-188 205/50R17 M+S M04 T89 T93 A06 A08 A09
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A12 A14 A18
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 Cbo V17 S01
96-188 235/45R17 K44 K46 K49 K50
96-188 245/40R17 K44 K46 K49 K50
Audi A4 S4 253 215/50R17 K46 M+S R09 R70 T93 T95 A02 A04 A05
8E,8H,QB6 253 225/45R17 M+S T91 T93 A06 A08 A09
e1*98/14*0151*.., A12 A14 A18
e1*2001/116* Car Cbo Lim
0151,0177,0243*.. S01
Audi A6 162-184 205/50R17 M+S M04 T89 T93 A02 A04 A05
4B 81-142 205/50R17 M04 T89 T93 A06 A08 A09
e1*96/27, 98/14, 81-184 215/45R17 K49 T87 T88 T91 A12 A14 A18
e1*2001/116*0051*.. 81-184 225/45R17 K46 K49 T90 T91 T93 Au9 Car Lim
81-184 235/40R17 K46 K49 T90 T94 V17 X27 S01
81-184 235/45R17 G40 K46 K49
81-184 245/40R17 K41 K45 K46 K49 K50 T91 T93
Audi A6 -/Avant 89-246 225/50R17 T93 A02 A04 A05
4F 89-246 235/45R17 T93 A06 A08 A09
e1*2001/116*0254*.., 89-246 245/45R17 K49 K50 A12 A14 A18
e1*2001/116*0276*.. 89-246 255/45R17 K44 K46 K49 K50 K56 Car Lim V17
S01
Audi A6, S6 191-220 235/45R17 R37 T93 A02 A04 A05
4B 191-250 235/45R17 M+S R37 T93 A06 A08 A09
e1*96/27, 98/14, 191-250 255/40R17 M+S R09 R35 A12 A14 A18
2001/116*0051*.. 191-250 255/40R17 R35 R21 X27 S01
Audi A8 155-246 235/55R17 137 K49 A02 A04 A05
4E 155-246 245/50R17 138 K49 A06 A08 A09
e1*2001/116*0198*.., 155-246 245/55R17 135 G01 K41 K49 A12 A14 A18
e1*2001/116*0246*.. B03 Lim RDK
S01
Audi A8, S8 110-250 225/55R17 138 K46 R35 A02 A04 A05
D2 110-250 235/50R17 138 K41 K45 K46 K49 K50 A06 A08 A09
G850, 110-250 245/45R17 138 K46 K49 K50 T89 T95 A12 A14 A18
e1*93/81*0005*..; 110-250 245/50R17 138 K41 K45 K46 K49 K50 B03 NBF
R21
e1*98/14*0005*.. 110-250 255/45R17 138 K41 K45 K46 K49 K50 T92 V17 S01
T97
265 225/55R17 138 K46 M+S R09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

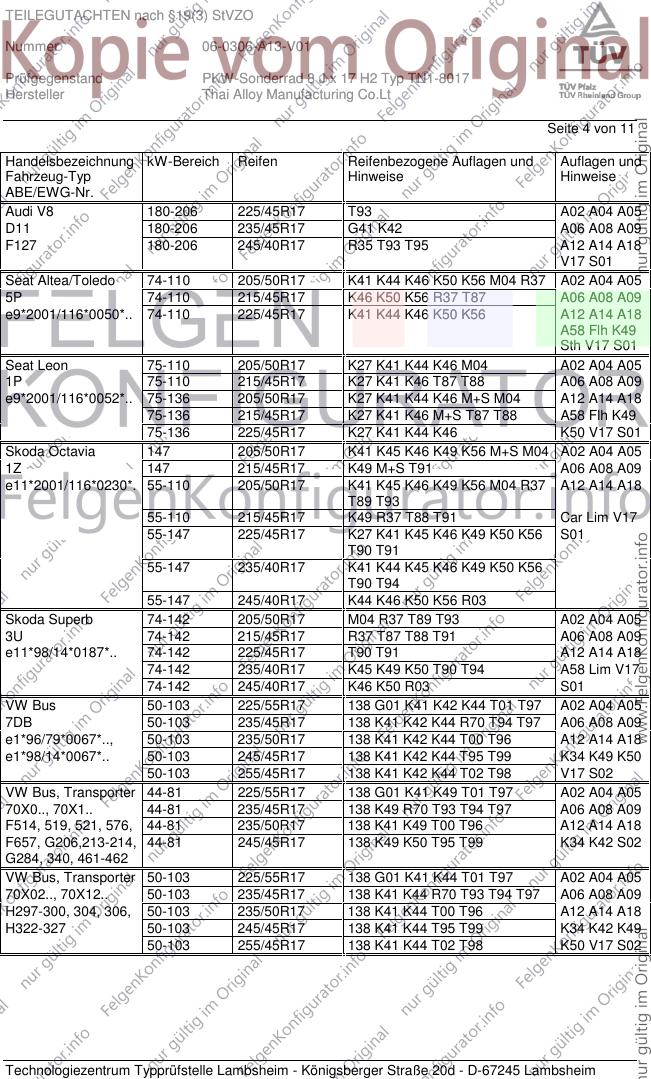

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi V8 180-206 225/45R17 T93 A02 A04 A05
D11 180-206 235/45R17 G41 K42 A06 A08 A09
F127 180-206 245/40R17 R35 T93 T95 A12 A14 A18
V17 S01
Seat Altea/Toledo 74-110 205/50R17 K41 K44 K46 K50 K56 M04 R37 A02 A04 A05
5P 74-110 215/45R17 K46 K50 K56 R37 T87 A06 A08 A09
e9*2001/116*0050*.. 74-110 225/45R17 K41 K44 K46 K50 K56 A12 A14 A18
A58 Flh K49
Sth V17 S01
Seat Leon 75-110 205/50R17 K27 K41 K44 K46 M04 A02 A04 A05
1P 75-110 215/45R17 K27 K41 K46 T87 T88 A06 A08 A09
e9*2001/116*0052*.. 75-136 205/50R17 K27 K41 K44 K46 M+S M04 A12 A14 A18
75-136 215/45R17 K27 K41 K46 M+S T87 T88 A58 Flh K49
75-136 225/45R17 K27 K41 K44 K46 K50 V17 S01
Skoda Octavia 147 205/50R17 K41 K45 K46 K49 K56 M+S M04 A02 A04 A05
1Z 147 215/45R17 K49 M+S T91 A06 A08 A09
e11*2001/116*0230*. 55-110 205/50R17 K41 K45 K46 K49 K56 M04 R37 A12 A14 A18
T89 T93
55-110 215/45R17 K49 R37 T88 T91 Car Lim V17
55-147 225/45R17 K27 K41 K45 K46 K49 K50 K56 S01
T90 T91
55-147 235/40R17 K41 K44 K45 K46 K49 K50 K56
T90 T94
55-147 245/40R17 K44 K46 K50 K56 R03
Skoda Superb 74-142 205/50R17 M04 R37 T89 T93 A02 A04 A05
3U 74-142 215/45R17 R37 T87 T88 T91 A06 A08 A09
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 A12 A14 A18
74-142 235/40R17 K45 K49 K50 T90 T94 A58 Lim V17
74-142 245/40R17 K46 K50 R03 S01
VW Bus 50-103 225/55R17 138 G01 K41 K42 K44 T01 T97 A02 A04 A05
7DB 50-103 235/45R17 138 K41 K42 K44 R70 T94 T97 A06 A08 A09
e1*96/79*0067*.., 50-103 235/50R17 138 K41 K42 K44 T00 T96 A12 A14 A18
e1*98/14*0067*.. 50-103 245/45R17 138 K41 K42 K44 T95 T99 K34 K49 K50
50-103 255/45R17 138 K41 K42 K44 T02 T98 V17 S02
VW Bus, Transporter 44-81 225/55R17 138 G01 K41 K49 T01 T97 A02 A04 A05
70X0.., 70X1.. 44-81 235/45R17 138 K49 R70 T93 T94 T97 A06 A08 A09
F514, 519, 521, 576, 44-81 235/50R17 138 K41 K49 T00 T96 A12 A14 A18
F657, G206,213-214, 44-81 245/45R17 138 K49 K50 T95 T99 K34 K42 S02
G284, 340, 461-462
VW Bus, Transporter 50-103 225/55R17 138 G01 K41 K44 T01 T97 A02 A04 A05
70X02.., 70X12.. 50-103 235/45R17 138 K41 K44 R70 T93 T94 T97 A06 A08 A09
H297-300, 304, 306, 50-103 235/50R17 138 K41 K44 T00 T96 A12 A14 A18
H322-327 50-103 245/45R17 138 K41 K44 T95 T99 K34 K42 K49
50-103 255/45R17 138 K41 K44 T02 T98 K50 V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

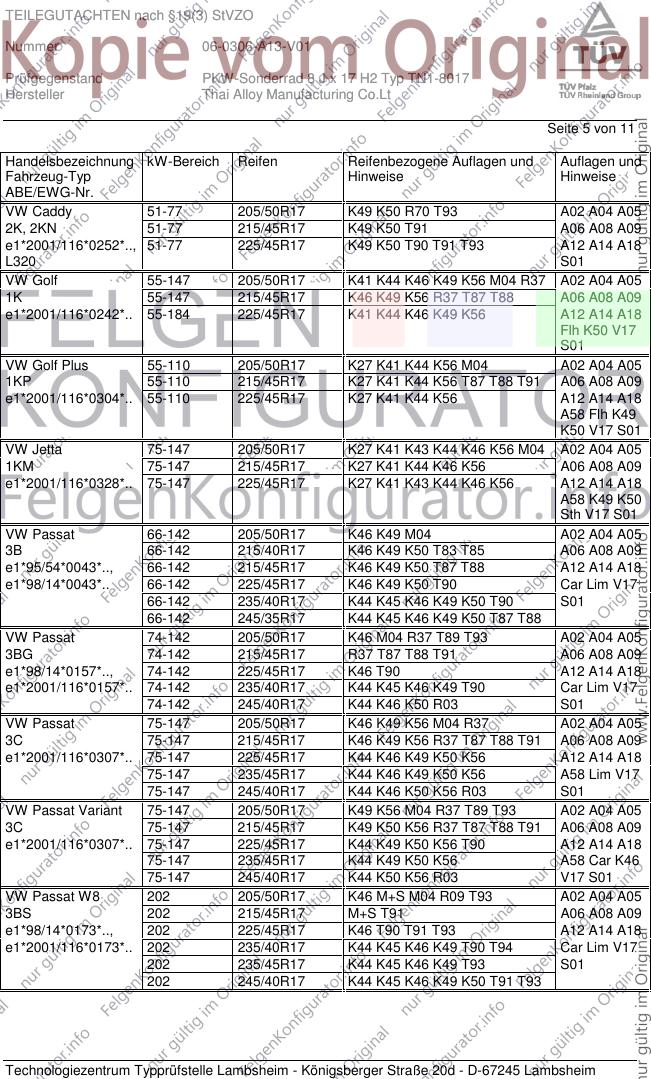

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy 51-77 205/50R17 K49 K50 R70 T93 A02 A04 A05
2K, 2KN 51-77 215/45R17 K49 K50 T91 A06 A08 A09
e1*2001/116*0252*.., 51-77 225/45R17 K49 K50 T90 T91 T93 A12 A14 A18
L320 S01
VW Golf 55-147 205/50R17 K41 K44 K46 K49 K56 M04 R37 A02 A04 A05
1K 55-147 215/45R17 K46 K49 K56 R37 T87 T88 A06 A08 A09
e1*2001/116*0242*.. 55-184 225/45R17 K41 K44 K46 K49 K56 A12 A14 A18
Flh K50 V17
S01
VW Golf Plus 55-110 205/50R17 K27 K41 K44 K56 M04 A02 A04 A05
1KP 55-110 215/45R17 K27 K41 K44 K56 T87 T88 T91 A06 A08 A09
e1*2001/116*0304*.. 55-110 225/45R17 K27 K41 K44 K56 A12 A14 A18
A58 Flh K49
K50 V17 S01
VW Jetta 75-147 205/50R17 K27 K41 K43 K44 K46 K56 M04 A02 A04 A05
1KM 75-147 215/45R17 K27 K41 K44 K46 K56 A06 A08 A09
e1*2001/116*0328*.. 75-147 225/45R17 K27 K41 K43 K44 K46 K56 A12 A14 A18
A58 K49 K50
Sth V17 S01
VW Passat 66-142 205/50R17 K46 K49 M04 A02 A04 A05
3B 66-142 215/40R17 K46 K49 K50 T83 T85 A06 A08 A09
e1*95/54*0043*.., 66-142 215/45R17 K46 K49 K50 T87 T88 A12 A14 A18
e1*98/14*0043*.. 66-142 225/45R17 K46 K49 K50 T90 Car Lim V17
66-142 235/40R17 K44 K45 K46 K49 K50 T90 S01
66-142 245/35R17 K44 K45 K46 K49 K50 T87 T88
VW Passat 74-142 205/50R17 K46 M04 R37 T89 T93 A02 A04 A05
3BG 74-142 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*98/14*0157*.., 74-142 225/45R17 K46 T90 A12 A14 A18
e1*2001/116*0157*.. 74-142 235/40R17 K44 K45 K46 K49 T90 Car Lim V17
74-142 245/40R17 K44 K46 K50 R03 S01
VW Passat 75-147 205/50R17 K46 K49 K56 M04 R37 A02 A04 A05
3C 75-147 215/45R17 K46 K49 K56 R37 T87 T88 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 225/45R17 K44 K46 K49 K50 K56 A12 A14 A18
75-147 235/45R17 K44 K46 K49 K50 K56 A58 Lim V17
75-147 245/40R17 K44 K46 K50 K56 R03 S01
VW Passat Variant 75-147 205/50R17 K49 K56 M04 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 K49 K50 K56 R37 T87 T88 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 225/45R17 K44 K49 K50 K56 T90 A12 A14 A18
75-147 235/45R17 K44 K49 K50 K56 A58 Car K46
75-147 245/40R17 K44 K50 K56 R03 V17 S01
VW Passat W8 202 205/50R17 K46 M+S M04 R09 T93 A02 A04 A05
3BS 202 215/45R17 M+S T91 A06 A08 A09
e1*98/14*0173*.., 202 225/45R17 K46 T90 T91 T93 A12 A14 A18
e1*2001/116*0173*.. 202 235/40R17 K44 K45 K46 K49 T90 T94 Car Lim V17
202 235/45R17 K44 K45 K46 K49 T93 S01
202 245/40R17 K44 K45 K46 K49 K50 T91 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

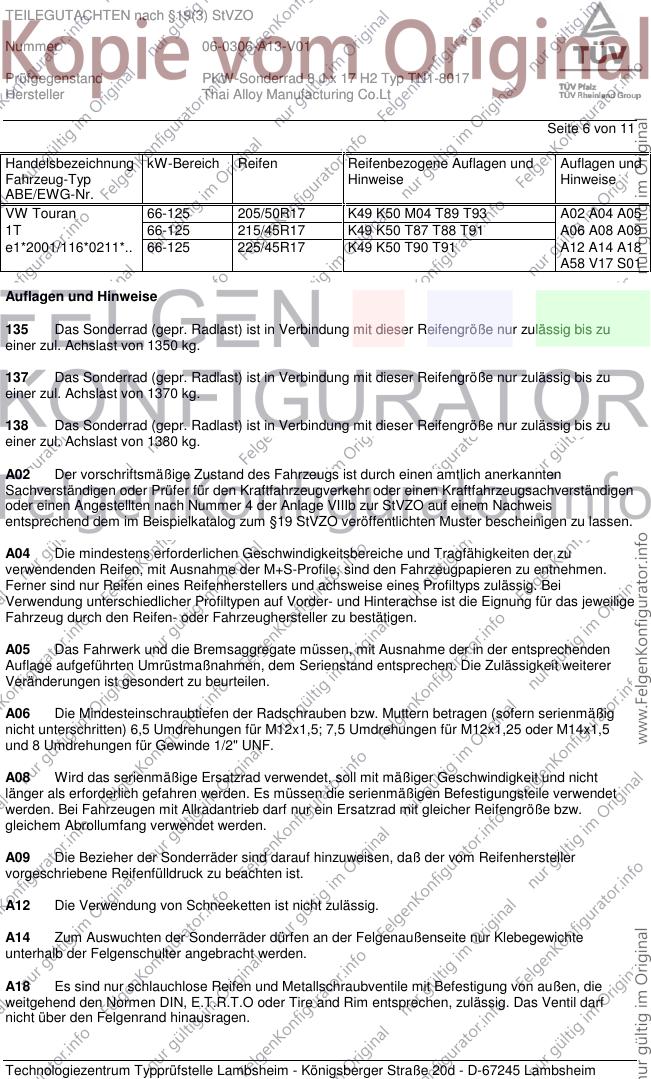

VW Touran 66-125 205/50R17 K49 K50 M04 T89 T93 A02 A04 A05
1T 66-125 215/45R17 K49 K50 T87 T88 T91 A06 A08 A09
e1*2001/116*0211*.. 66-125 225/45R17 K49 K50 T90 T91 A12 A14 A18
A58 V17 S01
Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 7 von 11

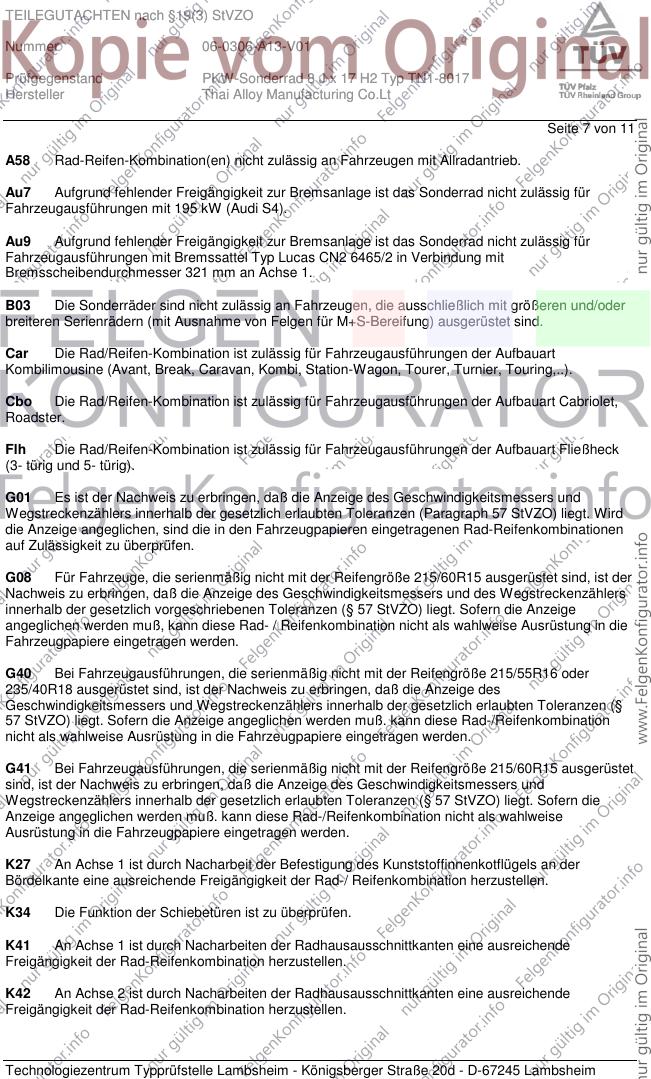

A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G08 Für Fahrzeuge, die serienmäßig nicht mit der Reifengröße 215/60R15 ausgerüstet sind, ist der
Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des Wegstreckenzählers
innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt. Sofern die Anzeige
angeglichen werden muß, kann diese Rad- / Reifenkombination nicht als wahlweise Ausrüstung in die
Fahrzeugpapiere eingetragen werden.
G40 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 215/55R16 oder
235/40R18 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§
57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß. kann diese Rad-/Reifenkombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G41 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 215/60R15 ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß. kann diese Rad-/Reifenkombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 8 von 11

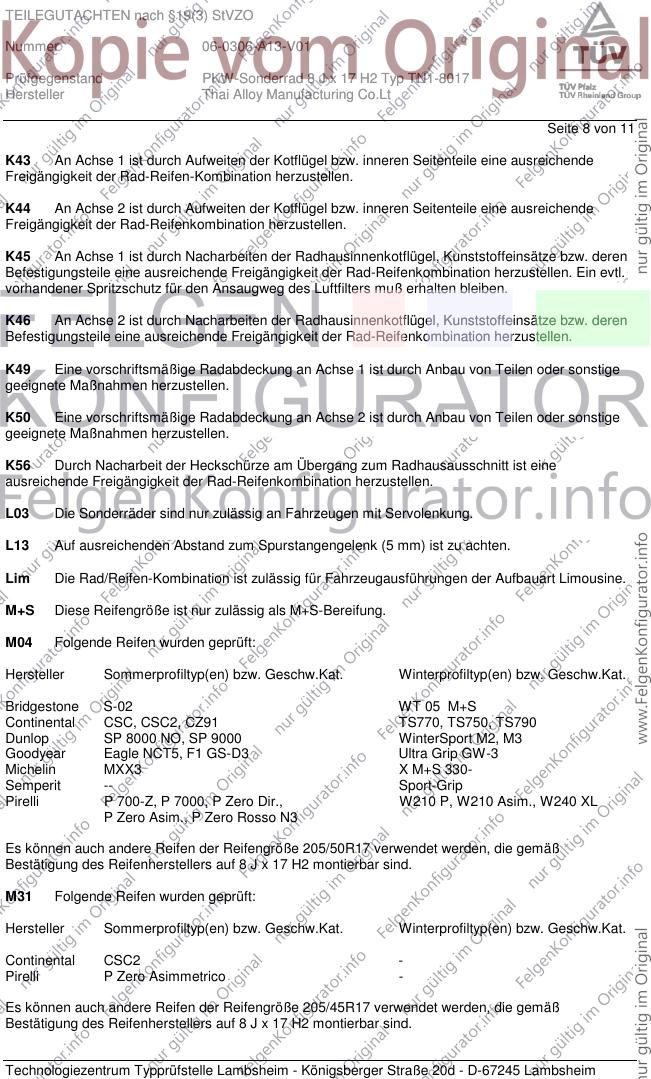

K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L03 Die Sonderräder sind nur zulässig an Fahrzeugen mit Servolenkung.
L13 Auf ausreichenden Abstand zum Spurstangengelenk (5 mm) ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M04 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone S-02 WT 05 M+S
Continental CSC, CSC2, CZ91 TS770, TS750, TS790
Dunlop SP 8000 NO, SP 9000 WinterSport M2, M3
Goodyear Eagle NCT5, F1 GS-D3 Ultra Grip GW-3
Michelin MXX3 X M+S 330-
Semperit -- Sport-Grip
Pirelli P 700-Z, P 7000, P Zero Dir., W210 P, W210 Asim., W240 XL
P Zero Asim., P Zero Rosso N3
Es können auch andere Reifen der Reifengröße 205/50R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
M31 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental CSC2 -
Pirelli P Zero Asimmetrico -
Es können auch andere Reifen der Reifengröße 205/45R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 9 von 11

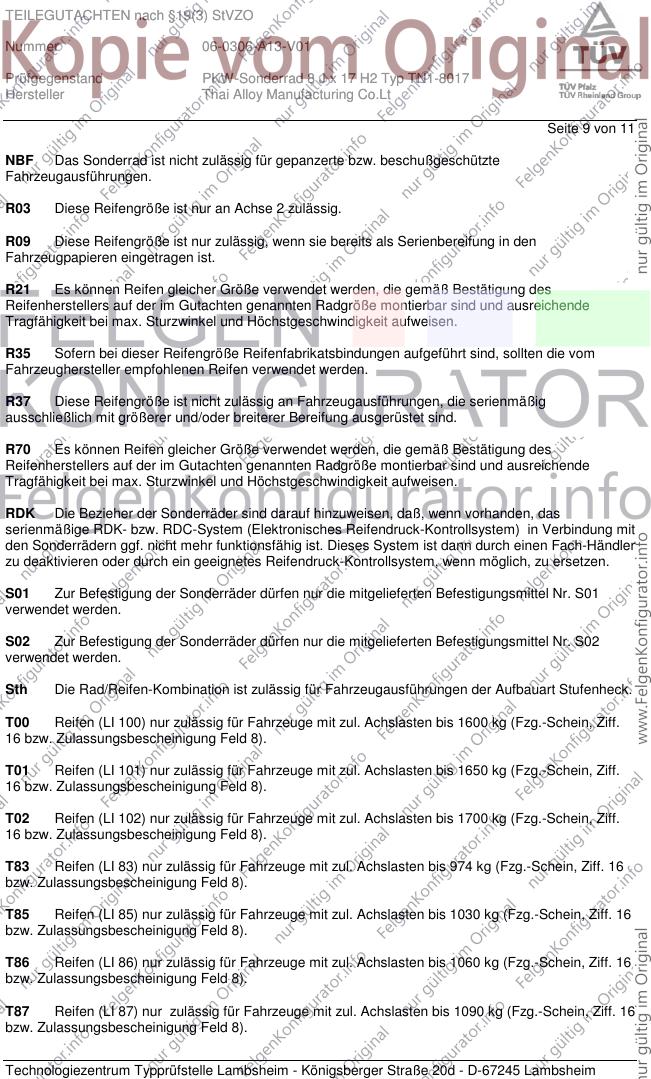

NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschußgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 10 von 11

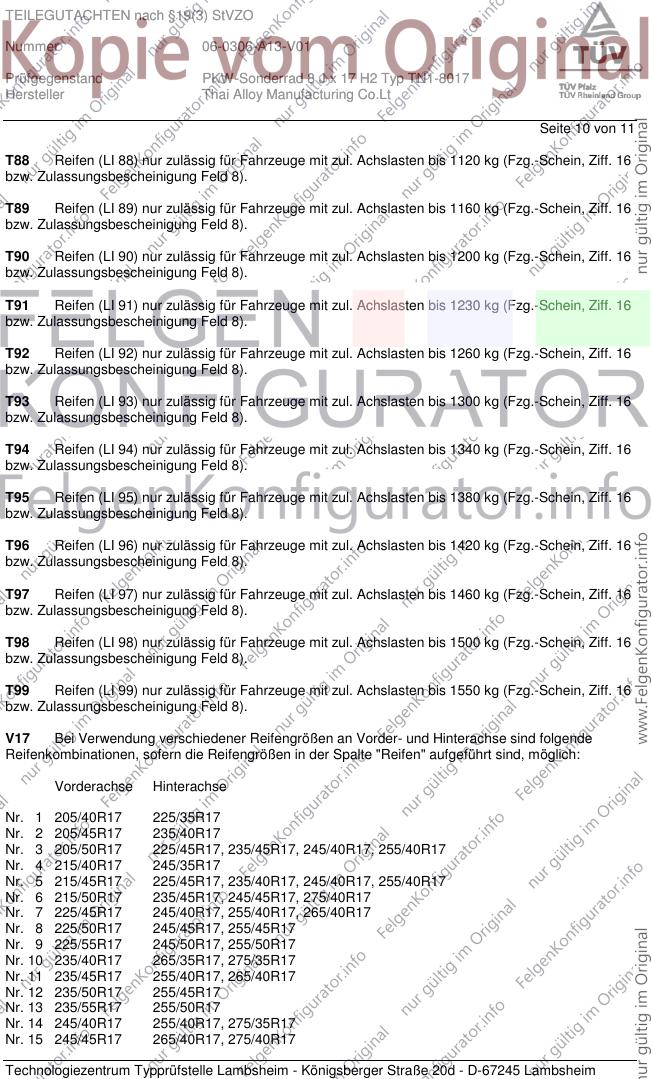

T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 11 von 11

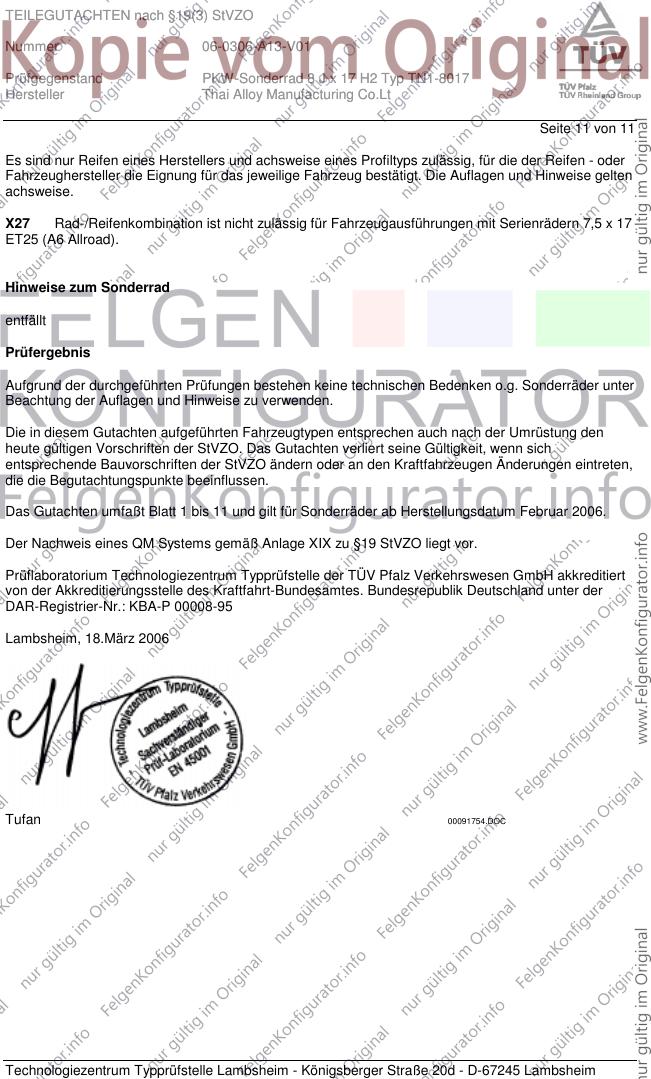

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X27 Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit Serienrädern 7,5 x 17
ET25 (A6 Allroad).
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.März 2006
Tufan 00091754.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
