TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH

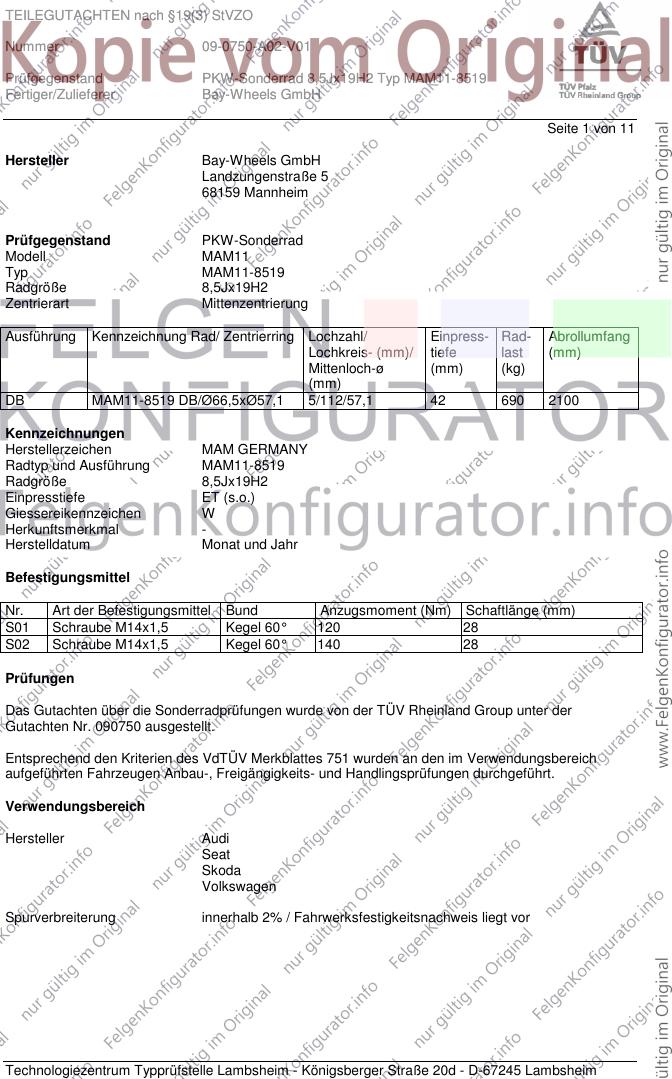

Seite 1 von 11
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM11
Typ MAM11-8519
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB MAM11-8519 DB/Ø66,5xØ57,1 5/112/57,1 42 690 2100
Kennzeichnungen
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM11-8519
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 090750 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH

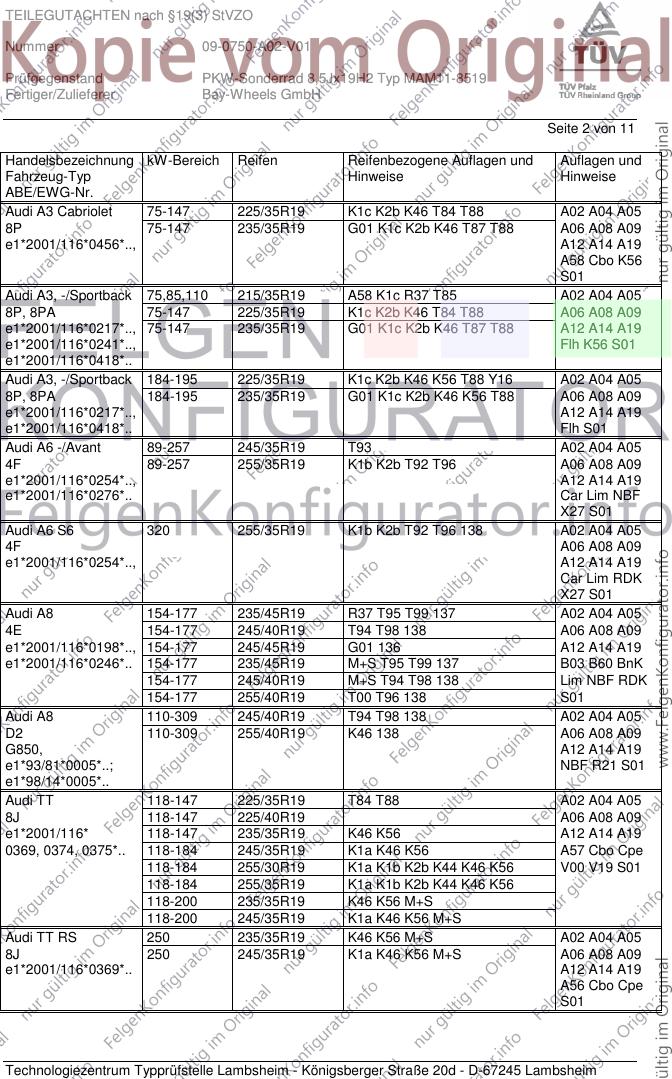

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b K46 T84 T88 A02 A04 A05
8P 75-147 235/35R19 G01 K1c K2b K46 T87 T88 A06 A08 A09
e1*2001/116*0456*.., A12 A14 A19
A58 Cbo K56
S01
Audi A3, -/Sportback 75,85,110 215/35R19 A58 K1c R37 T85 A02 A04 A05
8P, 8PA 75-147 225/35R19 K1c K2b K46 T84 T88 A06 A08 A09
e1*2001/116*0217*.., 75-147 235/35R19 G01 K1c K2b K46 T87 T88 A12 A14 A19
e1*2001/116*0241*.., Flh K56 S01
e1*2001/116*0418*..
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b K46 K56 T88 Y16 A02 A04 A05
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A06 A08 A09
e1*2001/116*0217*.., A12 A14 A19
e1*2001/116*0418*.. Flh S01
Audi A6 -/Avant 89-257 245/35R19 T93 A02 A04 A05
4F 89-257 255/35R19 K1b K2b T92 T96 A06 A08 A09
e1*2001/116*0254*.., A12 A14 A19
e1*2001/116*0276*.. Car Lim NBF
X27 S01
Audi A6 S6 320 255/35R19 K1b K2b T92 T96 138 A02 A04 A05
4F A06 A08 A09
e1*2001/116*0254*.., A12 A14 A19
Car Lim RDK
X27 S01
Audi A8 154-177 235/45R19 R37 T95 T99 137 A02 A04 A05
4E 154-177 245/40R19 T94 T98 138 A06 A08 A09
e1*2001/116*0198*.., 154-177 245/45R19 G01 136 A12 A14 A19
e1*2001/116*0246*.. 154-177 235/45R19 M+S T95 T99 137 B03 B60 BnK
154-177 245/40R19 M+S T94 T98 138 Lim NBF RDK
154-177 255/40R19 T00 T96 138 S01
Audi A8 110-309 245/40R19 T94 T98 138 A02 A04 A05
D2 110-309 255/40R19 K46 138 A06 A08 A09
G850, A12 A14 A19
e1*93/81*0005*..; NBF R21 S01
e1*98/14*0005*..
Audi TT 118-147 225/35R19 T84 T88 A02 A04 A05
8J 118-147 225/40R19 A06 A08 A09
e1*2001/116* 118-147 235/35R19 K46 K56 A12 A14 A19
0369, 0374, 0375*.. 118-184 245/35R19 K1a K46 K56 A57 Cbo Cpe
118-184 255/30R19 K1a K1b K2b K44 K46 K56 V00 V19 S01
118-184 255/35R19 K1a K1b K2b K44 K46 K56
118-200 235/35R19 K46 K56 M+S
118-200 245/35R19 K1a K46 K56 M+S
Audi TT RS 250 235/35R19 K46 K56 M+S A02 A04 A05
8J 250 245/35R19 K1a K46 K56 M+S A06 A08 A09
e1*2001/116*0369*.. A12 A14 A19
A56 Cbo Cpe
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH

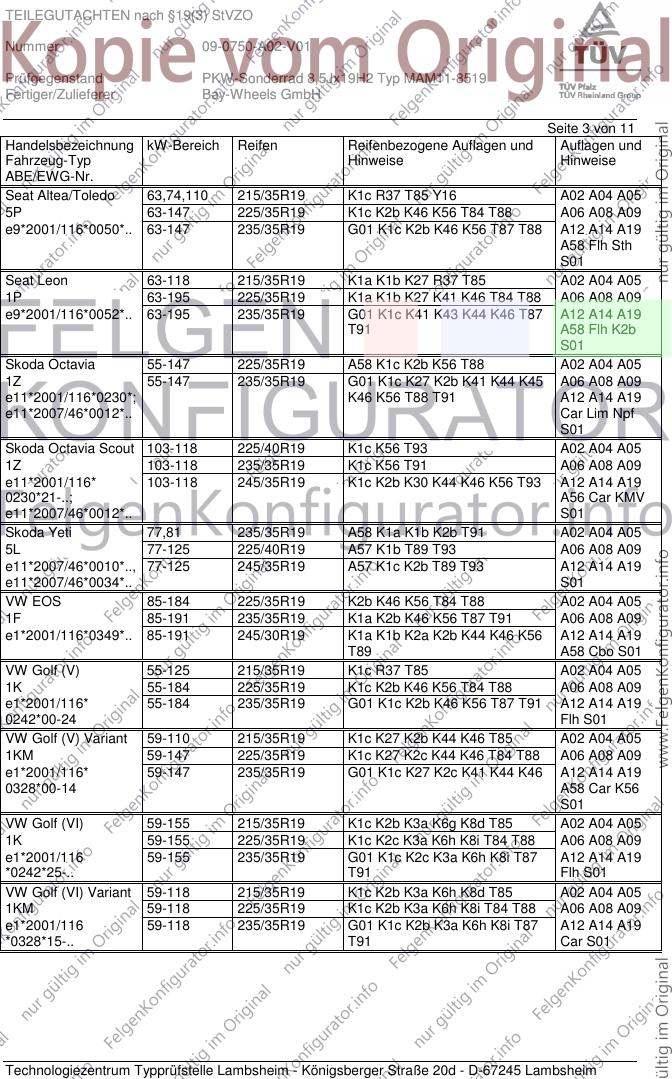

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea/Toledo 63,74,110 215/35R19 K1c R37 T85 Y16 A02 A04 A05
5P 63-147 225/35R19 K1c K2b K46 K56 T84 T88 A06 A08 A09
e9*2001/116*0050*.. 63-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A12 A14 A19
A58 Flh Sth
S01
Seat Leon 63-118 215/35R19 K1a K1b K27 R37 T85 A02 A04 A05
1P 63-195 225/35R19 K1a K1b K27 K41 K46 T84 T88 A06 A08 A09
e9*2001/116*0052*.. 63-195 235/35R19 G01 K1c K41 K43 K44 K46 T87 A12 A14 A19
T91 A58 Flh K2b
S01
Skoda Octavia 55-147 225/35R19 A58 K1c K2b K56 T88 A02 A04 A05
1Z 55-147 235/35R19 G01 K1c K27 K2b K41 K44 K45 A06 A08 A09
e11*2001/116*0230*; K46 K56 T88 T91 A12 A14 A19
e11*2007/46*0012*.. Car Lim Npf
S01
Skoda Octavia Scout 103-118 225/40R19 K1c K56 T93 A02 A04 A05
1Z 103-118 235/35R19 K1c K56 T91 A06 A08 A09
e11*2001/116* 103-118 245/35R19 K1c K2b K30 K44 K46 K56 T93 A12 A14 A19
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Yeti 77,81 235/35R19 A58 K1a K1b K2b T91 A02 A04 A05
5L 77-125 225/40R19 A57 K1b T89 T93 A06 A08 A09
e11*2007/46*0010*.., 77-125 245/35R19 A57 K1c K2b T89 T93 A12 A14 A19
e11*2007/46*0034*.. S01
VW EOS 85-184 225/35R19 K2b K46 K56 T84 T88 A02 A04 A05
1F 85-191 235/35R19 K1a K2b K46 K56 T87 T91 A06 A08 A09
e1*2001/116*0349*.. 85-191 245/30R19 K1a K1b K2a K2b K44 K46 K56 A12 A14 A19
T89 A58 Cbo S01
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A02 A04 A05
1K 55-184 225/35R19 K1c K2b K46 K56 T84 T88 A06 A08 A09
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91 A12 A14 A19
0242*00-24 Flh S01
VW Golf (V) Variant 59-110 215/35R19 K1c K27 K2b K44 K46 T85 A02 A04 A05
1KM 59-147 225/35R19 K1c K27 K2c K44 K46 T84 T88 A06 A08 A09
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 A12 A14 A19
0328*00-14 A58 Car K56
S01
VW Golf (VI) 59-155 215/35R19 K1c K2b K3a K6g K8d T85 A02 A04 A05
1K 59-155 225/35R19 K1c K2c K3a K6h K8i T84 T88 A06 A08 A09
e1*2001/116 59-155 235/35R19 G01 K1c K2c K3a K6h K8i T87 A12 A14 A19
*0242*25-.. T91 Flh S01
VW Golf (VI) Variant 59-118 215/35R19 K1c K2b K3a K6h K8d T85 A02 A04 A05
1KM 59-118 225/35R19 K1c K2b K3a K6h K8i T84 T88 A06 A08 A09
e1*2001/116 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 A12 A14 A19
*0328*15-.. T91 Car S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH

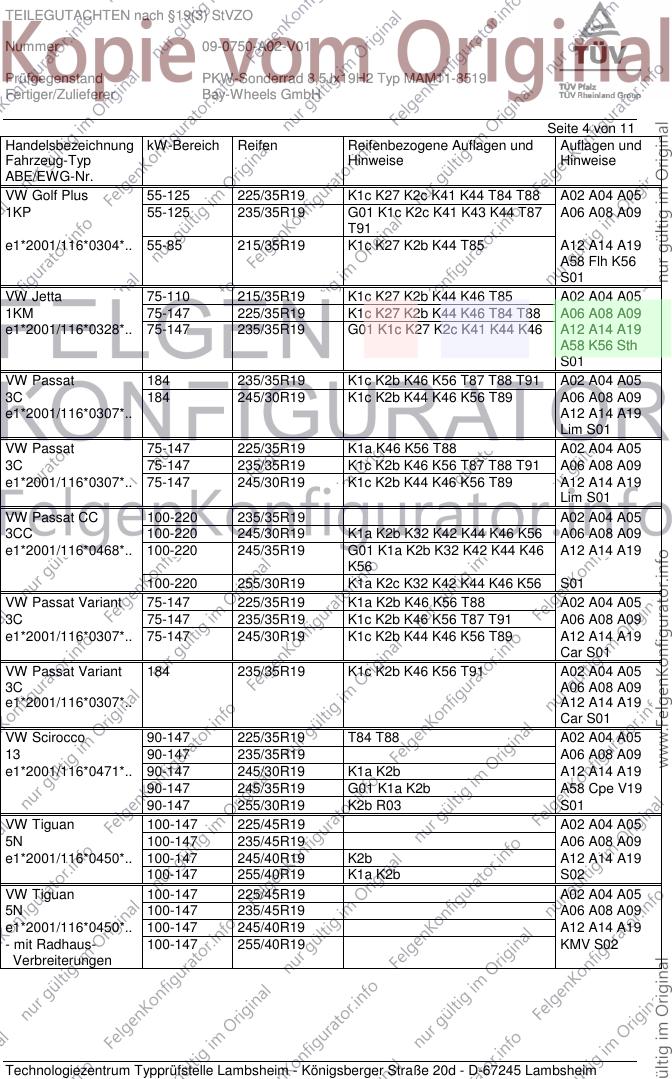

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 225/35R19 K1c K27 K2c K41 K44 T84 T88 A02 A04 A05
1KP 55-125 235/35R19 G01 K1c K2c K41 K43 K44 T87 A06 A08 A09
T91
e1*2001/116*0304*.. 55-85 215/35R19 K1c K27 K2b K44 T85 A12 A14 A19
A58 Flh K56
S01
VW Jetta 75-110 215/35R19 K1c K27 K2b K44 K46 T85 A02 A04 A05
1KM 75-147 225/35R19 K1c K27 K2b K44 K46 T84 T88 A06 A08 A09
e1*2001/116*0328*.. 75-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 A12 A14 A19
A58 K56 Sth
S01
VW Passat 184 235/35R19 K1c K2b K46 K56 T87 T88 T91 A02 A04 A05
3C 184 245/30R19 K1c K2b K44 K46 K56 T89 A06 A08 A09
e1*2001/116*0307*.. A12 A14 A19
Lim S01
VW Passat 75-147 225/35R19 K1a K46 K56 T88 A02 A04 A05
3C 75-147 235/35R19 K1c K2b K46 K56 T87 T88 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/30R19 K1c K2b K44 K46 K56 T89 A12 A14 A19
Lim S01
VW Passat CC 100-220 235/35R19 A02 A04 A05
3CC 100-220 245/30R19 K1a K2b K32 K42 K44 K46 K56 A06 A08 A09
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1a K2b K32 K42 K44 K46 A12 A14 A19
K56
100-220 255/30R19 K1a K2c K32 K42 K44 K46 K56 S01
VW Passat Variant 75-147 225/35R19 K1a K2b K46 K56 T88 A02 A04 A05
3C 75-147 235/35R19 K1c K2b K46 K56 T87 T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/30R19 K1c K2b K44 K46 K56 T89 A12 A14 A19
Car S01
VW Passat Variant 184 235/35R19 K1c K2b K46 K56 T91 A02 A04 A05
3C A06 A08 A09
e1*2001/116*0307*.. A12 A14 A19
Car S01
VW Scirocco 90-147 225/35R19 T84 T88 A02 A04 A05
13 90-147 235/35R19 A06 A08 A09
e1*2001/116*0471*.. 90-147 245/30R19 K1a K2b A12 A14 A19
90-147 245/35R19 G01 K1a K2b A58 Cpe V19
90-147 255/30R19 K2b R03 S01
VW Tiguan 100-147 225/45R19 A02 A04 A05
5N 100-147 235/45R19 A06 A08 A09
e1*2001/116*0450*.. 100-147 245/40R19 K2b A12 A14 A19
100-147 255/40R19 K1a K2b S02
VW Tiguan 100-147 225/45R19 A02 A04 A05
5N 100-147 235/45R19 A06 A08 A09
e1*2001/116*0450*.. 100-147 245/40R19 A12 A14 A19
- mit Radhaus- 100-147 255/40R19 KMV S02
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH

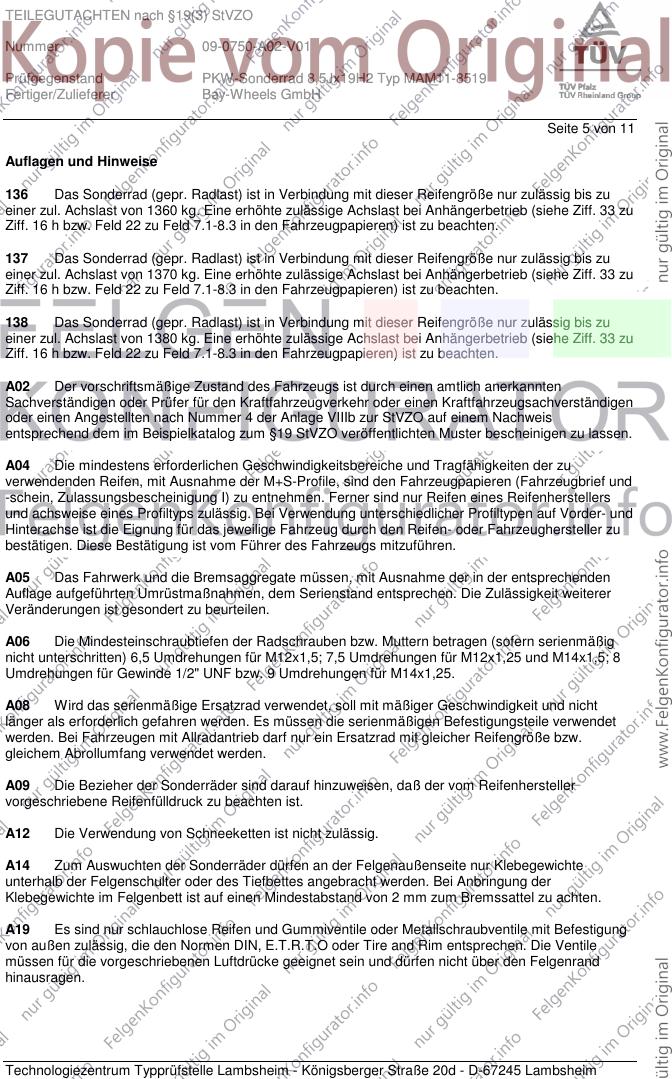

Seite 5 von 11
Auflagen und Hinweise
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 6 von 11
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 7 von 11
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

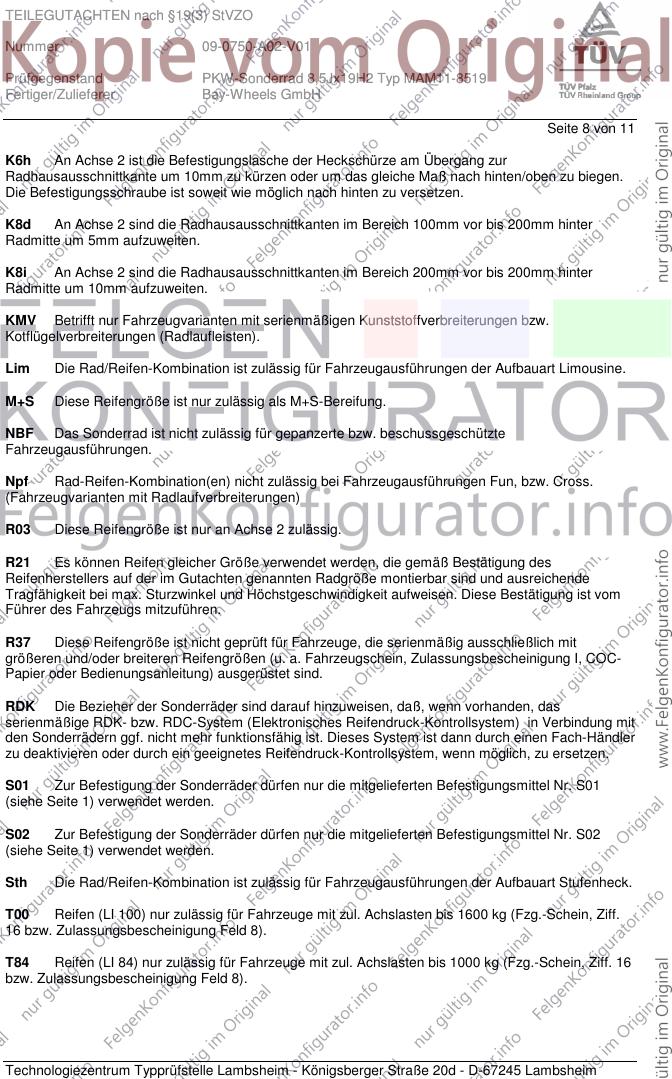

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 8 von 11
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, bzw. Cross.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 9 von 11
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19, 315/25R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia im Mai 2009 durchgeführt.
Die Verwendungsprüfung fand am 10.1.2010 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

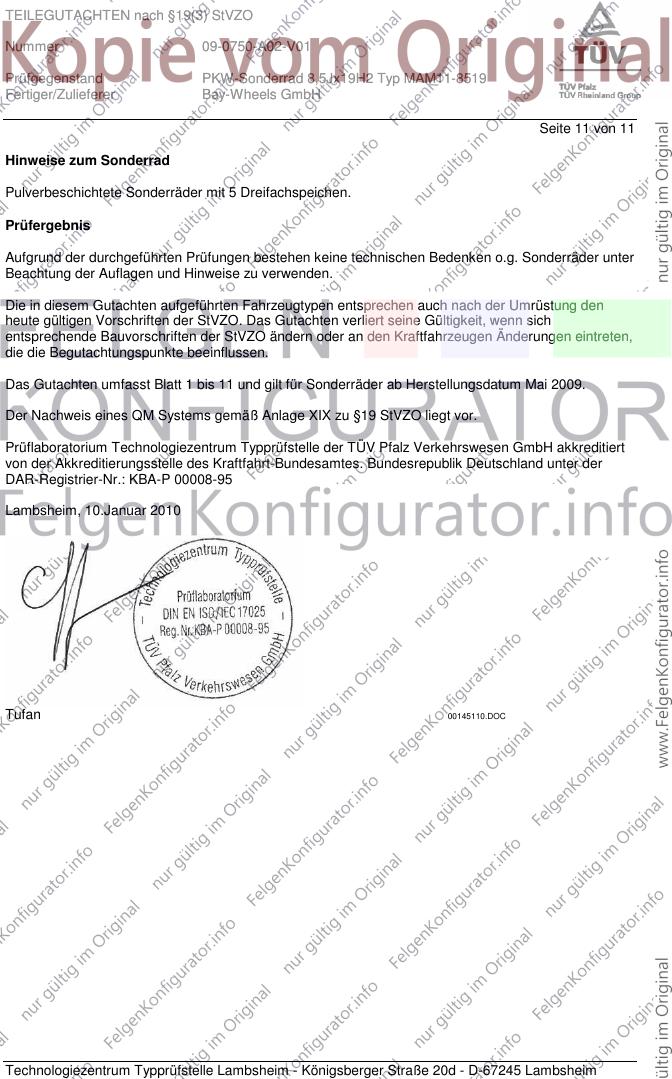

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0750-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ MAM11-8519
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 11 von 11
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Dreifachspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10.Januar 2010
Tufan 00145110.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
