TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0187-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ 01852 und 9,5Jx19H2 Typ 01853
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 9
Hersteller O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell Superturismo LM Superturismo LM
Typ 01852 01853
Radgröße 8,5Jx19H2 9,5Jx19H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
203 01852 203 / L-Ø57.06 5/112/57,1 38 725 2150
202 01853 202 / L-Ø57.06 5/112/57,1 35 725 2150
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen OZ OZ
Radtyp und Ausführung 01852 203 01853 202
Radgröße 8,5Jx19H2 9,5Jx19H2
Einpresstiefe ET 38 ET 35
Giessereikennzeichen - -
Herkunftsmerkmal Made in Italy Made in Italy
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kugel D=24 120 36,5
Prüfungen
Die Gutachten Nr.108017 und Nr.108016 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0187-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ 01852 und 9,5Jx19H2 Typ 01853
Fertiger/Zulieferer O.Z. Spa
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K2a K2b K44 K46 R03 R70 T88 A02 A04 A05
8P 75-147 235/35R19 G01 K1c K41 R02 T88 T91 A06 A08 A09
e1*2001/116*0456*.., 75-147 235/35R19 G01 K2c K44 K46 R03 T88 T91 A12 A16 A18
75-147 255/30R19 K2c K44 K46 R03 T87 T91 A58 Cbo K56
V19 S01
Audi A3, -/Sportback 184-195 225/35R19 K2a K2b K44 K46 R03 R70 T88 A02 A04 A05
8P, 8PA 184-195 235/35R19 G01 K2c K44 K46 R03 T88 T91 A06 A08 A09
e1*2001/116*0217*.., 184-195 235/35R19 G01 K1c K41 R02 T88 T91 A12 A16 A18
e1*2001/116*0418*.. 184-195 255/30R19 K2c K44 K46 R03 Flh K56 V19
S01
Audi A3, -/Sportback 66-147 225/35R19 K2a K2b K44 K46 R03 R70 T88 A02 A04 A05
8P, 8PA, 8PB 66-147 235/35R19 G01 K2c K44 K46 R03 T88 T91 A06 A08 A09
e1*2001/116*0217*..; 66-147 235/35R19 G01 K1c K41 R02 T88 T91 A12 A16 A18
e1*2001/116*0241*..; 66-147 255/30R19 K2c K44 K46 R03 T87 T91 A58 Flh K56
e1*2001/116*0418*..; V19 S01
e13*2007/46*1082*..
Audi A4 74-188 235/35R19 K2c K44 K46 R03 T87 T91 A02 A04 A05
8E 74-188 235/35R19 K1c R02 T87 T91 A06 A08 A09
e1*98/14*0151*.., A12 A16 A18
e1*2001/116*0151*.. Car Lim S01
Audi A4 Cabriolet 96-188 235/35R19 K2c K44 K46 R03 T91 A02 A04 A05
8H 96-188 235/35R19 K1c R02 T91 A06 A08 A09
e1*98/14*0177*.., A12 A16 A18
e1*2001/116*0177*.. Cbo S01
Audi A4 S4 253 235/35R19 Car K2c K44 K46 Lim R03 T91 A02 A04 A05
8E,8H,QB6 253 235/35R19 Car K1c Lim R02 T91 A06 A08 A09
e1*98/14,2001/116* 253 235/35R19 Cbo K44 K46 R03 T91 Y16 A12 A16 A18
0151,0177,0243*.. 253 235/35R19 Cbo K1c R02 T91 Y16 S01
Audi A6 -/Avant 89-257 245/35R19 K2b K44 K46 K56 R03 T93 A02 A04 A05
4F 89-257 245/35R19 K1b R02 T93 A06 A08 A09
e1*2001/116*0254*.., 89-257 255/35R19 K2b K44 K46 K56 R03 T92 T96 A12 A16 A18
e1*2001/116*0276*..; 89-257 255/35R19 K1b R02 T92 T96 Car Lim NBF
e13*2007/46*1080*.. 89-257 275/30R19 K2c K44 K46 K56 R03 T92 T96 V19 X27 S01
89-257 285/30R19 K2c K44 K46 K56 R03
Audi A6 S6 320 255/35R19 K2b K44 K46 K56 R03 T92 T96 A02 A04 A05
4F 320 255/35R19 K1b R02 T92 T96 A06 A08 A09
e1*2001/116*0254*..; 320 285/30R19 K2c K44 K46 K56 R03 A12 A16 A18
e13*2007/46*1080*.. Car Lim RDK
V19 X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0187-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ 01852 und 9,5Jx19H2 Typ 01853
Fertiger/Zulieferer O.Z. Spa

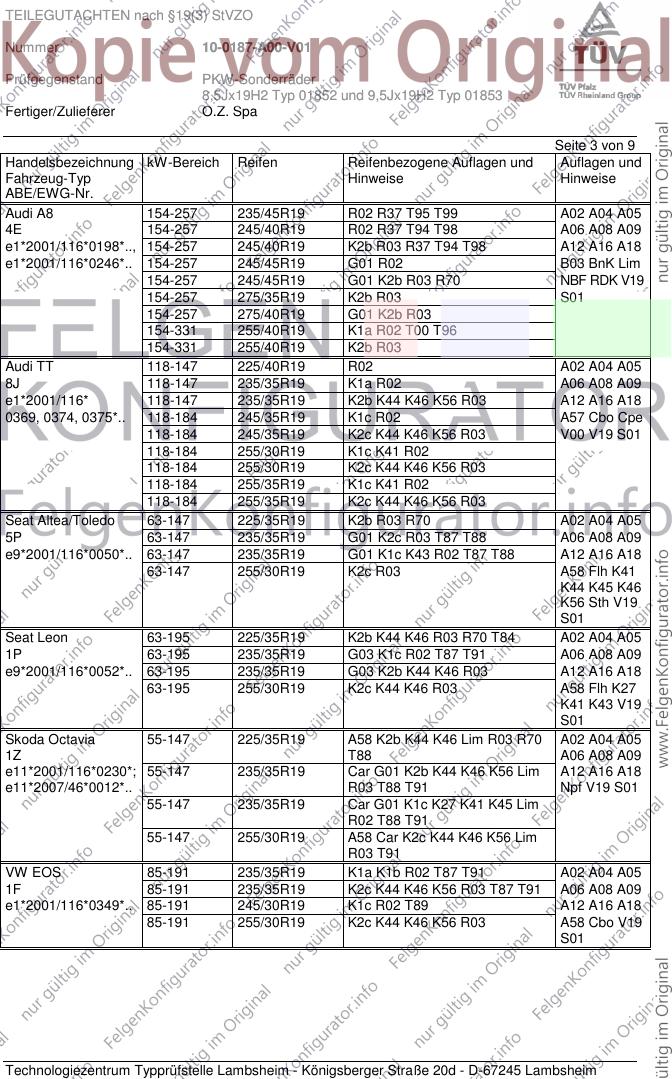

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-257 235/45R19 R02 R37 T95 T99 A02 A04 A05
4E 154-257 245/40R19 R02 R37 T94 T98 A06 A08 A09
e1*2001/116*0198*.., 154-257 245/40R19 K2b R03 R37 T94 T98 A12 A16 A18
e1*2001/116*0246*.. 154-257 245/45R19 G01 R02 B03 BnK Lim
154-257 245/45R19 G01 K2b R03 R70 NBF RDK V19
154-257 275/35R19 K2b R03 S01
154-257 275/40R19 G01 K2b R03
154-331 255/40R19 K1a R02 T00 T96
154-331 255/40R19 K2b R03
Audi TT 118-147 225/40R19 R02 A02 A04 A05
8J 118-147 235/35R19 K1a R02 A06 A08 A09
e1*2001/116* 118-147 235/35R19 K2b K44 K46 K56 R03 A12 A16 A18
0369, 0374, 0375*.. 118-184 245/35R19 K1c R02 A57 Cbo Cpe
118-184 245/35R19 K2c K44 K46 K56 R03 V00 V19 S01
118-184 255/30R19 K1c K41 R02
118-184 255/30R19 K2c K44 K46 K56 R03
118-184 255/35R19 K1c K41 R02
118-184 255/35R19 K2c K44 K46 K56 R03
Seat Altea/Toledo 63-147 225/35R19 K2b R03 R70 A02 A04 A05
5P 63-147 235/35R19 G01 K2c R03 T87 T88 A06 A08 A09
e9*2001/116*0050*.. 63-147 235/35R19 G01 K1c K43 R02 T87 T88 A12 A16 A18
63-147 255/30R19 K2c R03 A58 Flh K41
K44 K45 K46
K56 Sth V19
S01
Seat Leon 63-195 225/35R19 K2b K44 K46 R03 R70 T84 A02 A04 A05
1P 63-195 235/35R19 G03 K1c R02 T87 T91 A06 A08 A09
e9*2001/116*0052*.. 63-195 235/35R19 G03 K2b K44 K46 R03 A12 A16 A18
63-195 255/30R19 K2c K44 K46 R03 A58 Flh K27
K41 K43 V19
S01
Skoda Octavia 55-147 225/35R19 A58 K2b K44 K46 Lim R03 R70 A02 A04 A05
1Z T88 A06 A08 A09
e11*2001/116*0230*; 55-147 235/35R19 Car G01 K2b K44 K46 K56 Lim A12 A16 A18
e11*2007/46*0012*.. R03 T88 T91 Npf V19 S01
55-147 235/35R19 Car G01 K1c K27 K41 K45 Lim
R02 T88 T91
55-147 255/30R19 A58 Car K2c K44 K46 K56 Lim
R03 T91
VW EOS 85-191 235/35R19 K1a K1b R02 T87 T91 A02 A04 A05
1F 85-191 235/35R19 K2c K44 K46 K56 R03 T87 T91 A06 A08 A09
e1*2001/116*0349*.. 85-191 245/30R19 K1c R02 T89 A12 A16 A18
85-191 255/30R19 K2c K44 K46 K56 R03 A58 Cbo V19
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0187-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ 01852 und 9,5Jx19H2 Typ 01853
Fertiger/Zulieferer O.Z. Spa

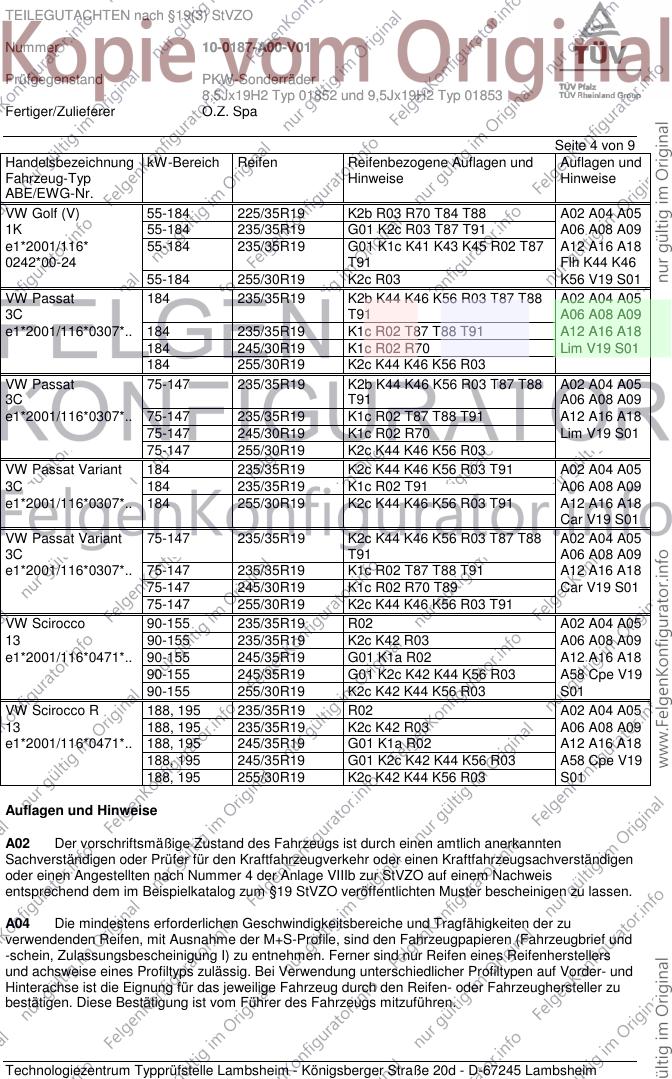

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-184 225/35R19 K2b R03 R70 T84 T88 A02 A04 A05
1K 55-184 235/35R19 G01 K2c R03 T87 T91 A06 A08 A09
e1*2001/116* 55-184 235/35R19 G01 K1c K41 K43 K45 R02 T87 A12 A16 A18
0242*00-24 T91 Flh K44 K46
55-184 255/30R19 K2c R03 K56 V19 S01
VW Passat 184 235/35R19 K2b K44 K46 K56 R03 T87 T88 A02 A04 A05
3C T91 A06 A08 A09
e1*2001/116*0307*.. 184 235/35R19 K1c R02 T87 T88 T91 A12 A16 A18
184 245/30R19 K1c R02 R70 Lim V19 S01
184 255/30R19 K2c K44 K46 K56 R03
VW Passat 75-147 235/35R19 K2b K44 K46 K56 R03 T87 T88 A02 A04 A05
3C T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 235/35R19 K1c R02 T87 T88 T91 A12 A16 A18
75-147 245/30R19 K1c R02 R70 Lim V19 S01
75-147 255/30R19 K2c K44 K46 K56 R03
VW Passat Variant 184 235/35R19 K2c K44 K46 K56 R03 T91 A02 A04 A05
3C 184 235/35R19 K1c R02 T91 A06 A08 A09
e1*2001/116*0307*.. 184 255/30R19 K2c K44 K46 K56 R03 T91 A12 A16 A18
Car V19 S01
VW Passat Variant 75-147 235/35R19 K2c K44 K46 K56 R03 T87 T88 A02 A04 A05
3C T91 A06 A08 A09
e1*2001/116*0307*.. 75-147 235/35R19 K1c R02 T87 T88 T91 A12 A16 A18
75-147 245/30R19 K1c R02 R70 T89 Car V19 S01
75-147 255/30R19 K2c K44 K46 K56 R03 T91
VW Scirocco 90-155 235/35R19 R02 A02 A04 A05
13 90-155 235/35R19 K2c K42 R03 A06 A08 A09
e1*2001/116*0471*.. 90-155 245/35R19 G01 K1a R02 A12 A16 A18
90-155 245/35R19 G01 K2c K42 K44 K56 R03 A58 Cpe V19
90-155 255/30R19 K2c K42 K44 K56 R03 S01
VW Scirocco R 188, 195 235/35R19 R02 A02 A04 A05
13 188, 195 235/35R19 K2c K42 R03 A06 A08 A09
e1*2001/116*0471*.. 188, 195 245/35R19 G01 K1a R02 A12 A16 A18
188, 195 245/35R19 G01 K2c K42 K44 K56 R03 A58 Cpe V19
188, 195 255/30R19 K2c K42 K44 K56 R03 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0187-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ 01852 und 9,5Jx19H2 Typ 01853
Fertiger/Zulieferer O.Z. Spa

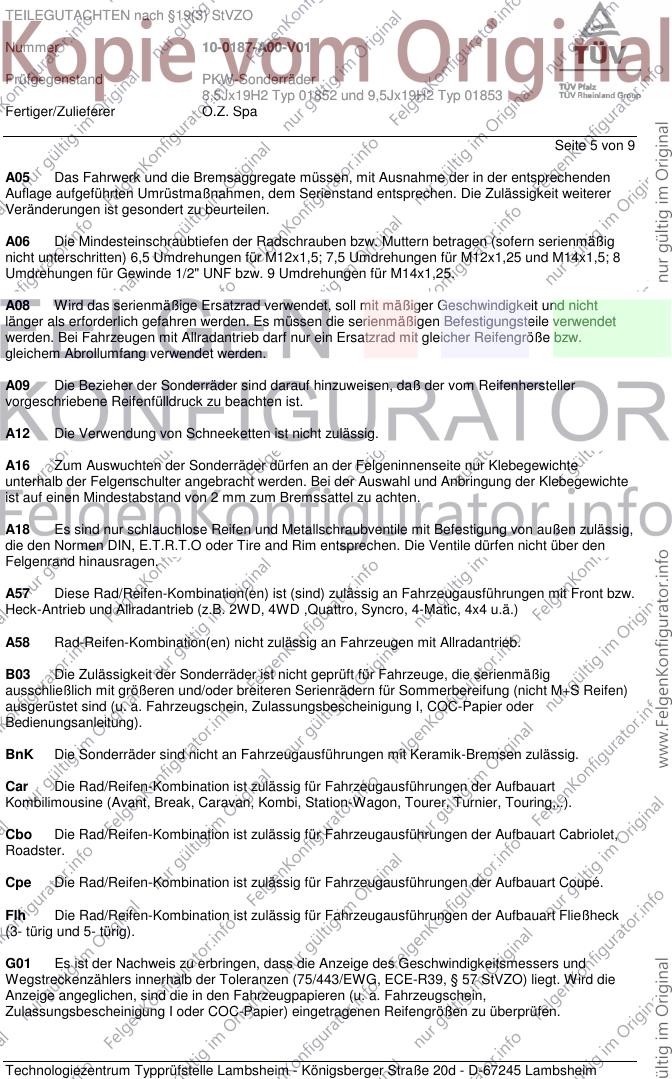

Seite 5 von 9
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0187-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ 01852 und 9,5Jx19H2 Typ 01853
Fertiger/Zulieferer O.Z. Spa

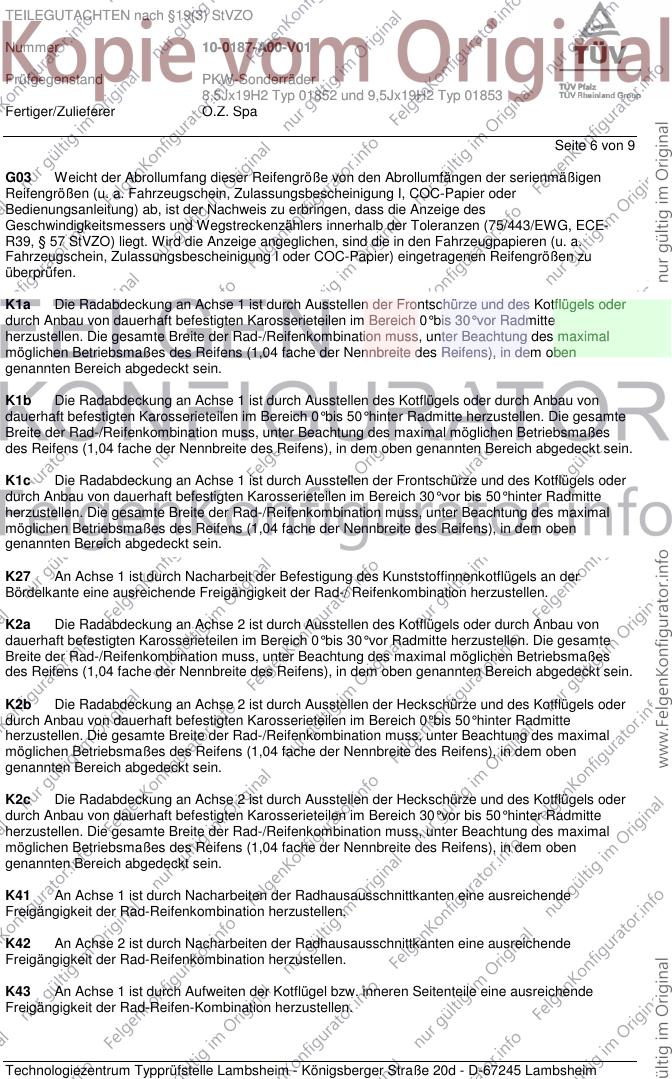

Seite 6 von 9
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0187-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ 01852 und 9,5Jx19H2 Typ 01853
Fertiger/Zulieferer O.Z. Spa

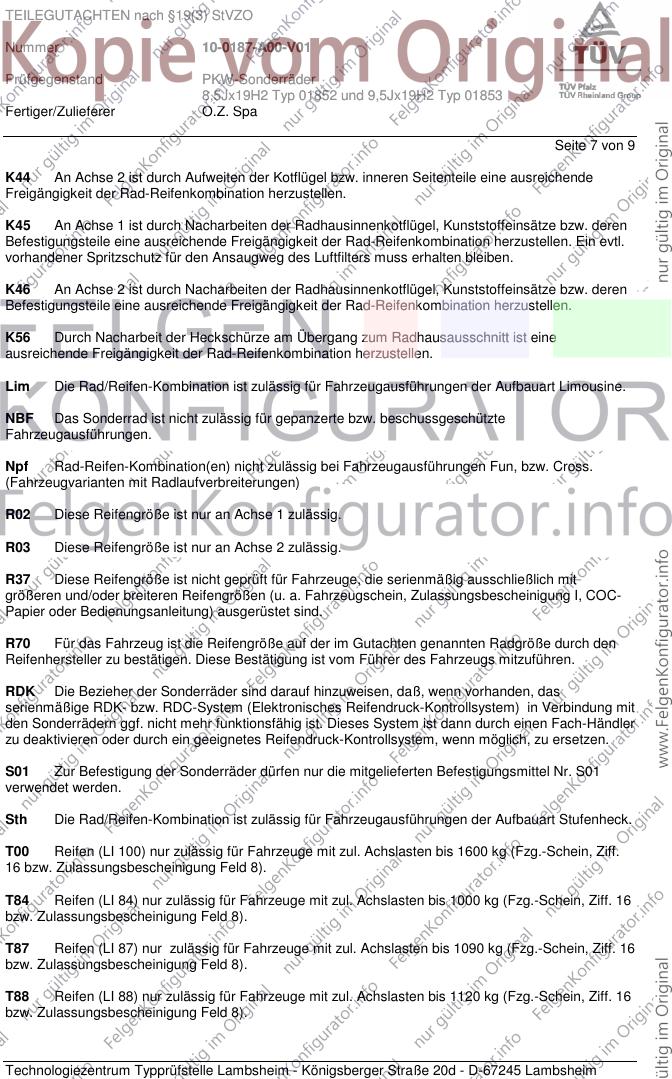

Seite 7 von 9
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, bzw. Cross.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0187-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ 01852 und 9,5Jx19H2 Typ 01853
Fertiger/Zulieferer O.Z. Spa

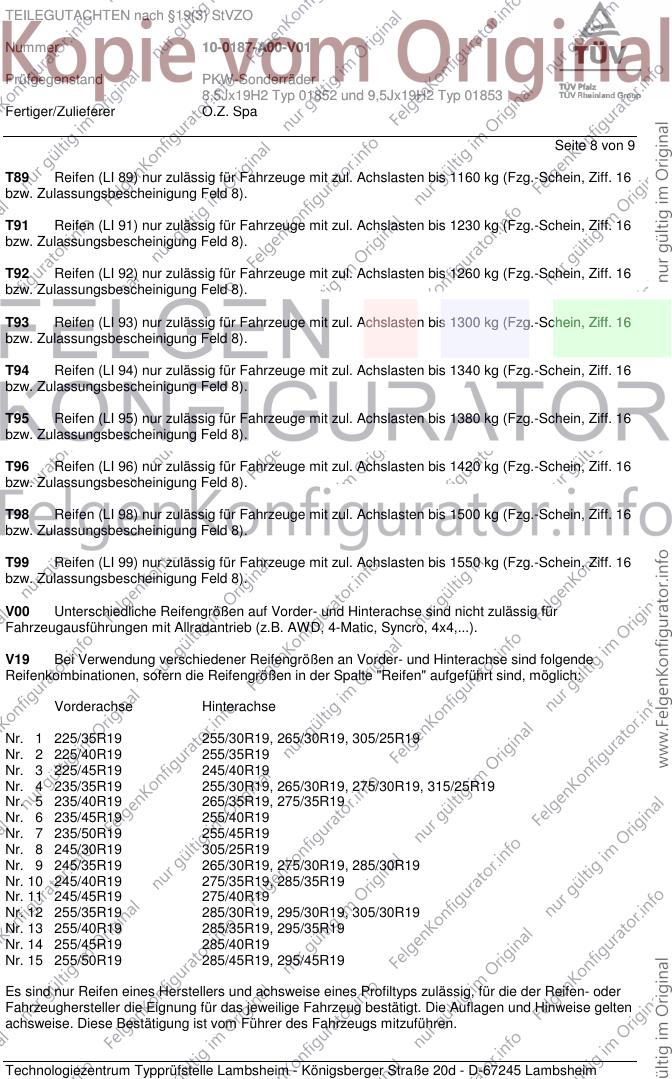

Seite 8 von 9
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 13 255/40R19 285/35R19, 295/35R19
Nr. 14 255/45R19 285/40R19
Nr. 15 255/50R19 285/45R19, 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0187-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ 01852 und 9,5Jx19H2 Typ 01853
Fertiger/Zulieferer O.Z. Spa

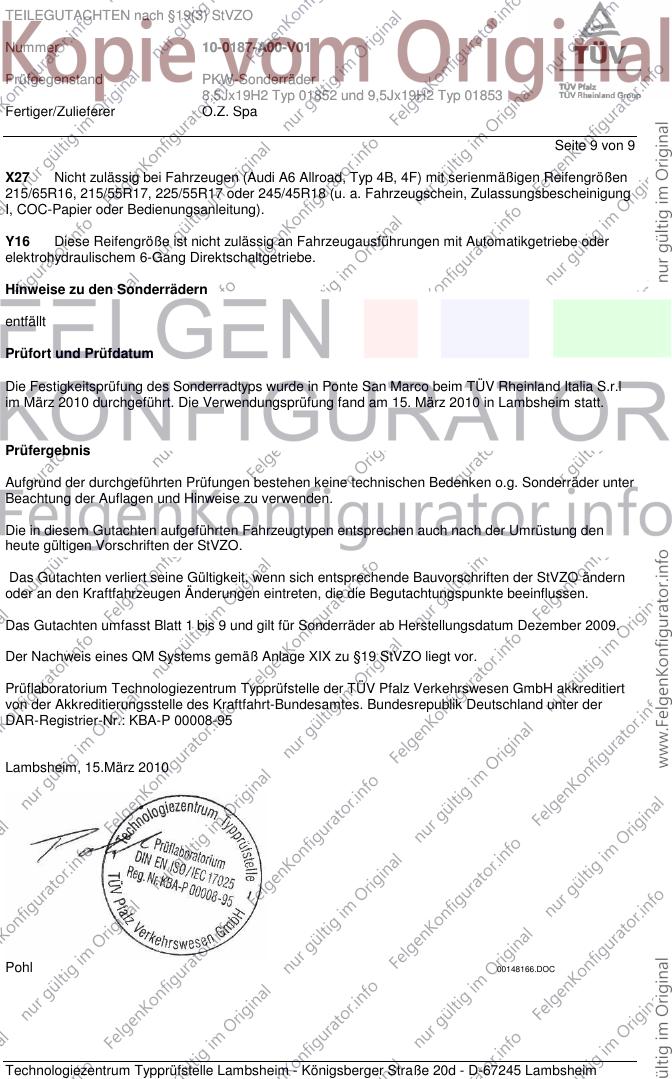

Seite 9 von 9
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Ponte San Marco beim TÜV Rheinland Italia S.r.l
im März 2010 durchgeführt. Die Verwendungsprüfung fand am 15. März 2010 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Dezember 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 15.März 2010
Pohl 00148166.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
