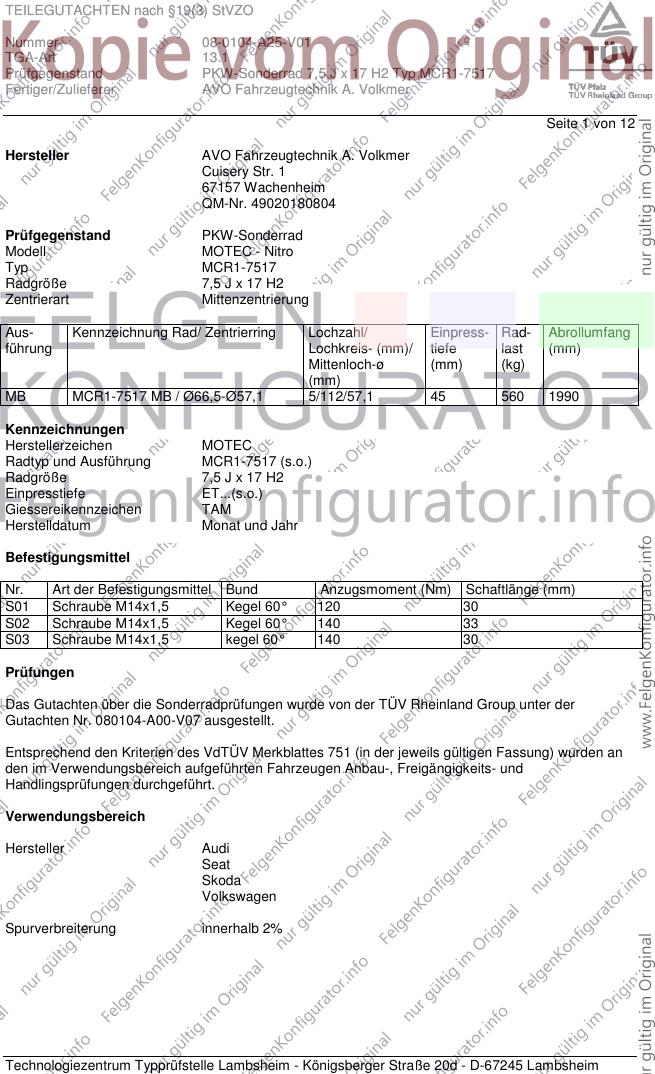

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 1 von 12
Hersteller AVO Fahrzeugtechnik A. Volkmer
Cuisery Str. 1
67157 Wachenheim
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - Nitro
Typ MCR1-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCR1-7517 MB / Ø66,5-Ø57,1 5/112/57,1 45 560 1990
Kennzeichnungen
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR1-7517 (s.o.)
Radgröße 7,5 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 080104-A00-V07 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

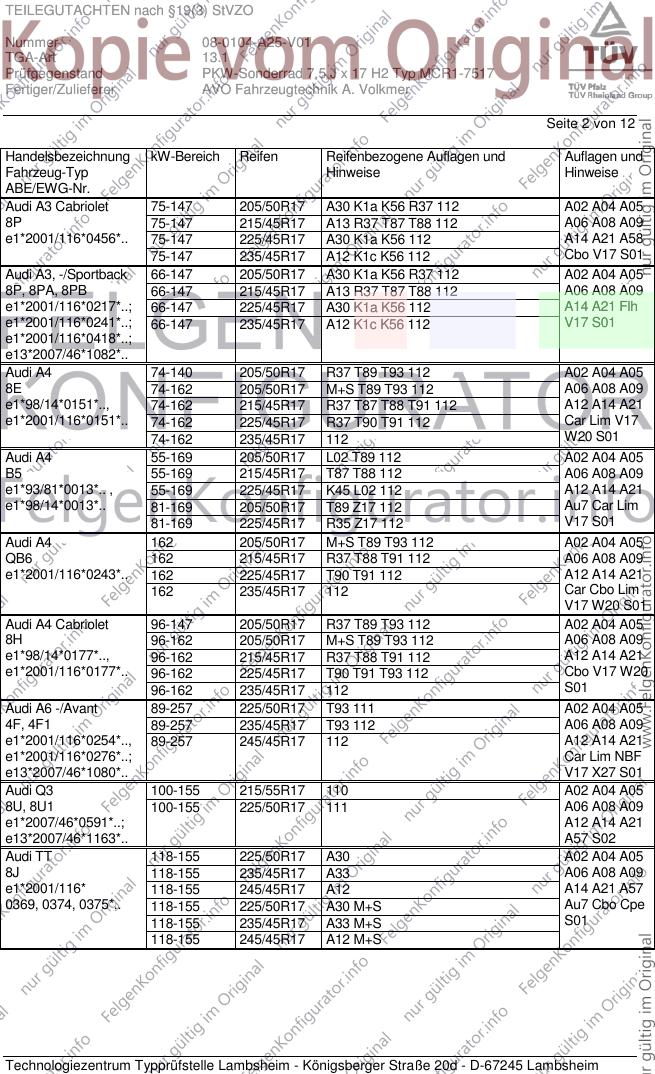

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 A30 K1a K56 R37 112 A02 A04 A05
8P 75-147 215/45R17 A13 R37 T87 T88 112 A06 A08 A09
e1*2001/116*0456*.. 75-147 225/45R17 A30 K1a K56 112 A14 A21 A58
75-147 235/45R17 A12 K1c K56 112 Cbo V17 S01
Audi A3, -/Sportback 66-147 205/50R17 A30 K1a K56 R37 112 A02 A04 A05
8P, 8PA, 8PB 66-147 215/45R17 A13 R37 T87 T88 112 A06 A08 A09
e1*2001/116*0217*..; 66-147 225/45R17 A30 K1a K56 112 A14 A21 Flh
e1*2001/116*0241*..; 66-147 235/45R17 A12 K1c K56 112 V17 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-140 205/50R17 R37 T89 T93 112 A02 A04 A05
8E 74-162 205/50R17 M+S T89 T93 112 A06 A08 A09
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 112 A12 A14 A21
e1*2001/116*0151*.. 74-162 225/45R17 R37 T90 T91 112 Car Lim V17
74-162 235/45R17 112 W20 S01
Audi A4 55-169 205/50R17 L02 T89 112 A02 A04 A05
B5 55-169 215/45R17 T87 T88 112 A06 A08 A09
e1*93/81*0013*.. , 55-169 225/45R17 K45 L02 112 A12 A14 A21
e1*98/14*0013*.. 81-169 205/50R17 T89 Z17 112 Au7 Car Lim
81-169 225/45R17 R35 Z17 112 V17 S01
Audi A4 162 205/50R17 M+S T89 T93 112 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 112 A06 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 112 A12 A14 A21
162 235/45R17 112 Car Cbo Lim
V17 W20 S01
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 112 A02 A04 A05
8H 96-162 205/50R17 M+S T89 T93 112 A06 A08 A09
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 112 A12 A14 A21
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93 112 Cbo V17 W20
96-162 235/45R17 112 S01
Audi A6 -/Avant 89-257 225/50R17 T93 111 A02 A04 A05
4F, 4F1 89-257 235/45R17 T93 112 A06 A08 A09
e1*2001/116*0254*.., 89-257 245/45R17 112 A12 A14 A21
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V17 X27 S01
Audi Q3 100-155 215/55R17 110 A02 A04 A05
8U, 8U1 100-155 225/50R17 111 A06 A08 A09
e1*2007/46*0591*..; A12 A14 A21
e13*2007/46*1163*.. A57 S02
Audi TT 118-155 225/50R17 A30 A02 A04 A05
8J 118-155 235/45R17 A33 A06 A08 A09
e1*2001/116* 118-155 245/45R17 A12 A14 A21 A57
0369, 0374, 0375*.. 118-155 225/50R17 A30 M+S Au7 Cbo Cpe
118-155 235/45R17 A33 M+S S01
118-155 245/45R17 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer

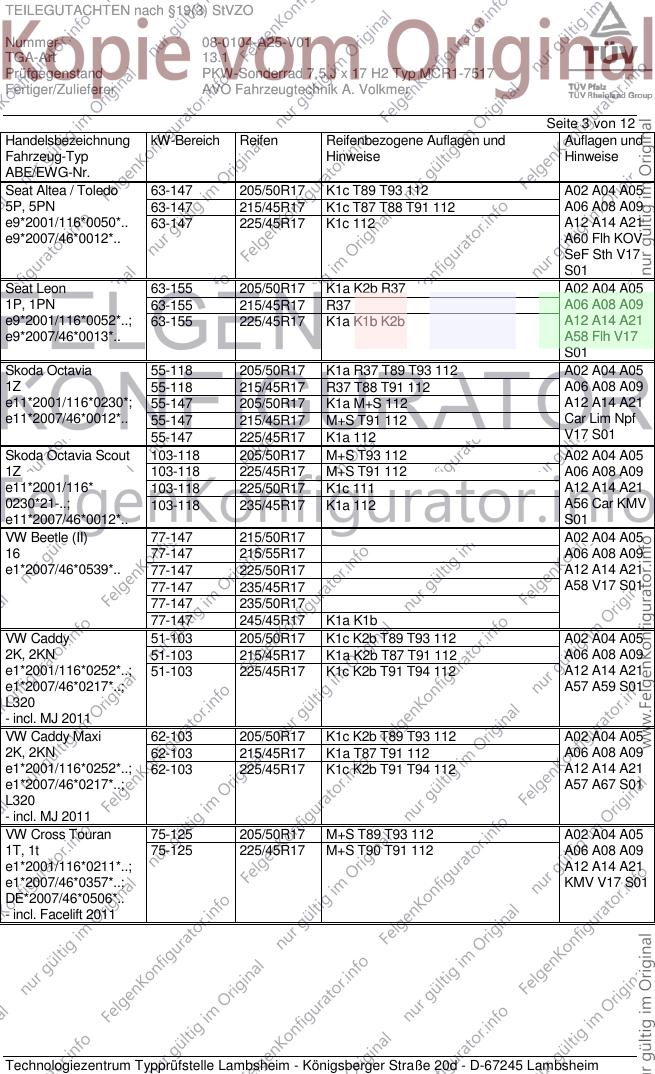

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-147 205/50R17 K1c T89 T93 112 A02 A04 A05
5P, 5PN 63-147 215/45R17 K1c T87 T88 T91 112 A06 A08 A09
e9*2001/116*0050*.. 63-147 225/45R17 K1c 112 A12 A14 A21
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth V17
S01
Seat Leon 63-155 205/50R17 K1a K2b R37 A02 A04 A05
1P, 1PN 63-155 215/45R17 R37 A06 A08 A09
e9*2001/116*0052*..; 63-155 225/45R17 K1a K1b K2b A12 A14 A21
e9*2007/46*0013*.. A58 Flh V17
S01
Skoda Octavia 55-118 205/50R17 K1a R37 T89 T93 112 A02 A04 A05
1Z 55-118 215/45R17 R37 T88 T91 112 A06 A08 A09
e11*2001/116*0230*; 55-147 205/50R17 K1a M+S 112 A12 A14 A21
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 112 Car Lim Npf
55-147 225/45R17 K1a 112 V17 S01
Skoda Octavia Scout 103-118 205/50R17 M+S T93 112 A02 A04 A05
1Z 103-118 225/45R17 M+S T91 112 A06 A08 A09
e11*2001/116* 103-118 225/50R17 K1c 111 A12 A14 A21
0230*21-..; 103-118 235/45R17 K1a 112 A56 Car KMV
e11*2007/46*0012*.. S01
VW Beetle (II) 77-147 215/50R17 A02 A04 A05
16 77-147 215/55R17 A06 A08 A09
e1*2007/46*0539*.. 77-147 225/50R17 A12 A14 A21
77-147 235/45R17 A58 V17 S01
77-147 235/50R17
77-147 245/45R17 K1a K1b
VW Caddy 51-103 205/50R17 K1c K2b T89 T93 112 A02 A04 A05
2K, 2KN 51-103 215/45R17 K1a K2b T87 T91 112 A06 A08 A09
e1*2001/116*0252*..; 51-103 225/45R17 K1c K2b T91 T94 112 A12 A14 A21
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 205/50R17 K1c K2b T89 T93 112 A02 A04 A05
2K, 2KN 62-103 215/45R17 K1a T87 T91 112 A06 A08 A09
e1*2001/116*0252*..; 62-103 225/45R17 K1c K2b T91 T94 112 A12 A14 A21
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 205/50R17 M+S T89 T93 112 A02 A04 A05
1T, 1t 75-125 225/45R17 M+S T90 T91 112 A06 A08 A09
e1*2001/116*0211*..; A12 A14 A21
e1*2007/46*0357*..; KMV V17 S01
DE*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer

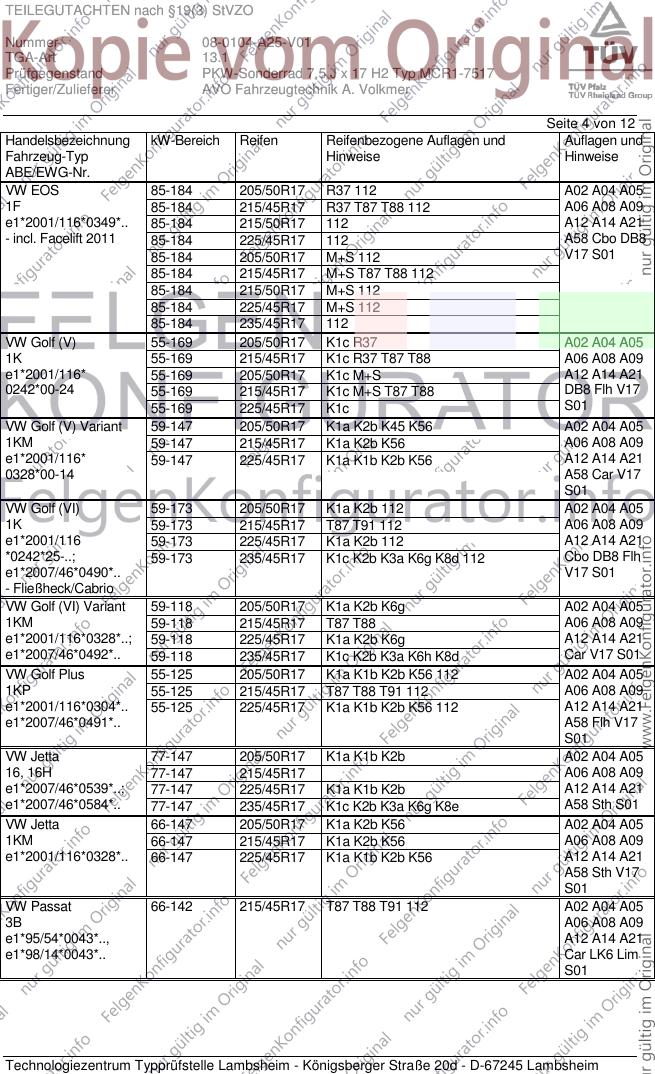

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 R37 112 A02 A04 A05
1F 85-184 215/45R17 R37 T87 T88 112 A06 A08 A09
e1*2001/116*0349*.. 85-184 215/50R17 112 A12 A14 A21
- incl. Facelift 2011 85-184 225/45R17 112 A58 Cbo DB8
85-184 205/50R17 M+S 112 V17 S01
85-184 215/45R17 M+S T87 T88 112
85-184 215/50R17 M+S 112
85-184 225/45R17 M+S 112
85-184 235/45R17 112
VW Golf (V) 55-169 205/50R17 K1c R37 A02 A04 A05
1K 55-169 215/45R17 K1c R37 T87 T88 A06 A08 A09
e1*2001/116* 55-169 205/50R17 K1c M+S A12 A14 A21
0242*00-24 55-169 215/45R17 K1c M+S T87 T88 DB8 Flh V17
55-169 225/45R17 K1c S01
VW Golf (V) Variant 59-147 205/50R17 K1a K2b K45 K56 A02 A04 A05
1KM 59-147 215/45R17 K1a K2b K56 A06 A08 A09
e1*2001/116* 59-147 225/45R17 K1a K1b K2b K56 A12 A14 A21
0328*00-14 A58 Car V17
S01
VW Golf (VI) 59-173 205/50R17 K1a K2b 112 A02 A04 A05
1K 59-173 215/45R17 T87 T91 112 A06 A08 A09
e1*2001/116 59-173 225/45R17 K1a K2b 112 A12 A14 A21
*0242*25-..; 59-173 235/45R17 K1c K2b K3a K6g K8d 112 Cbo DB8 Flh
e1*2007/46*0490*.. V17 S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K1a K2b K6g A02 A04 A05
1KM 59-118 215/45R17 T87 T88 A06 A08 A09
e1*2001/116*0328*..; 59-118 225/45R17 K1a K2b K6g A12 A14 A21
e1*2007/46*0492*.. 59-118 235/45R17 K1c K2b K3a K6h K8d Car V17 S01
VW Golf Plus 55-125 205/50R17 K1a K1b K2b K56 112 A02 A04 A05
1KP 55-125 215/45R17 T87 T88 T91 112 A06 A08 A09
e1*2001/116*0304*.. 55-125 225/45R17 K1a K1b K2b K56 112 A12 A14 A21
e1*2007/46*0491*.. A58 Flh V17
S01
VW Jetta 77-147 205/50R17 K1a K1b K2b A02 A04 A05
16, 16H 77-147 215/45R17 A06 A08 A09
e1*2007/46*0539*..; 77-147 225/45R17 K1a K1b K2b A12 A14 A21
e1*2007/46*0584*.. 77-147 235/45R17 K1c K2b K3a K6g K8e A58 Sth S01
VW Jetta 66-147 205/50R17 K1a K2b K56 A02 A04 A05
1KM 66-147 215/45R17 K1a K2b K56 A06 A08 A09
e1*2001/116*0328*.. 66-147 225/45R17 K1a K1b K2b K56 A12 A14 A21
A58 Sth V17
S01
VW Passat 66-142 215/45R17 T87 T88 T91 112 A02 A04 A05
3B A06 A08 A09
e1*95/54*0043*.., A12 A14 A21
e1*98/14*0043*.. Car LK6 Lim
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer

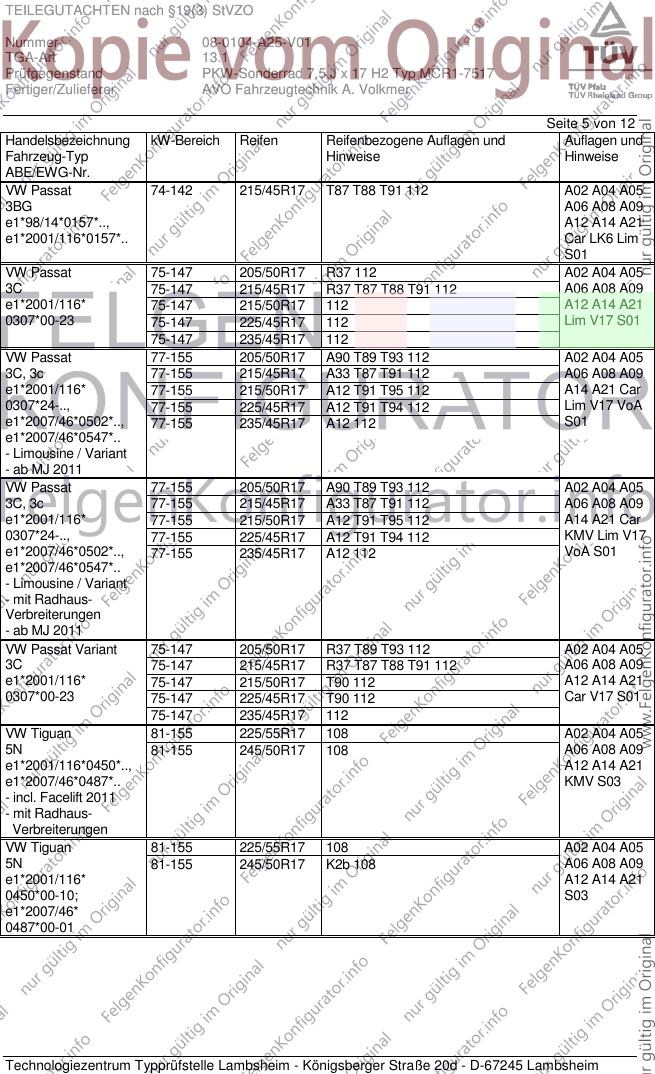

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 74-142 215/45R17 T87 T88 T91 112 A02 A04 A05
3BG A06 A08 A09
e1*98/14*0157*.., A12 A14 A21
e1*2001/116*0157*.. Car LK6 Lim
S01
VW Passat 75-147 205/50R17 R37 112 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 112 A06 A08 A09
e1*2001/116* 75-147 215/50R17 112 A12 A14 A21
0307*00-23 75-147 225/45R17 112 Lim V17 S01
75-147 235/45R17 112
VW Passat 77-155 205/50R17 A90 T89 T93 112 A02 A04 A05
3C, 3c 77-155 215/45R17 A33 T87 T91 112 A06 A08 A09
e1*2001/116* 77-155 215/50R17 A12 T91 T95 112 A14 A21 Car
0307*24-.., 77-155 225/45R17 A12 T91 T94 112 Lim V17 VoA
e1*2007/46*0502*.., 77-155 235/45R17 A12 112 S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 A90 T89 T93 112 A02 A04 A05
3C, 3c 77-155 215/45R17 A33 T87 T91 112 A06 A08 A09
e1*2001/116* 77-155 215/50R17 A12 T91 T95 112 A14 A21 Car
0307*24-.., 77-155 225/45R17 A12 T91 T94 112 KMV Lim V17
e1*2007/46*0502*.., 77-155 235/45R17 A12 112 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/50R17 R37 T89 T93 112 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 112 A06 A08 A09
e1*2001/116* 75-147 215/50R17 T90 112 A12 A14 A21
0307*00-23 75-147 225/45R17 T90 112 Car V17 S01
75-147 235/45R17 112
VW Tiguan 81-155 225/55R17 108 A02 A04 A05
5N 81-155 245/50R17 108 A06 A08 A09
e1*2001/116*0450*.., A12 A14 A21
e1*2007/46*0487*.. KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/55R17 108 A02 A04 A05
5N 81-155 245/50R17 K2b 108 A06 A08 A09
e1*2001/116* A12 A14 A21
0450*00-10; S03
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/55R17 108 A02 A04 A05
5N 81-155 245/50R17 108 A06 A08 A09
e1*2001/116* A12 A14 A21
0450*11-..; S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 205/50R17 K1a K2b T89 T93 112 A02 A04 A05
1T 66-125 215/45R17 K1a K2b T87 T88 T91 112 A06 A08 A09
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 112 A12 A14 A21
0211*00-22; A58 Npf V17
e1*2007/46* S01
0357*00-01
VW Touran 66-125 205/50R17 K2b T89 T93 112 A02 A04 A05
1T, 1t 66-125 215/45R17 K2b T88 T91 112 A06 A08 A09
e1*2001/116* 66-125 225/45R17 K2b T90 T91 T93 112 A12 A14 A21
0211*23-..; A58 Npf V17
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
108 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1080 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
110 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1100 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
111 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1110 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
112 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1120 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 7 von 12

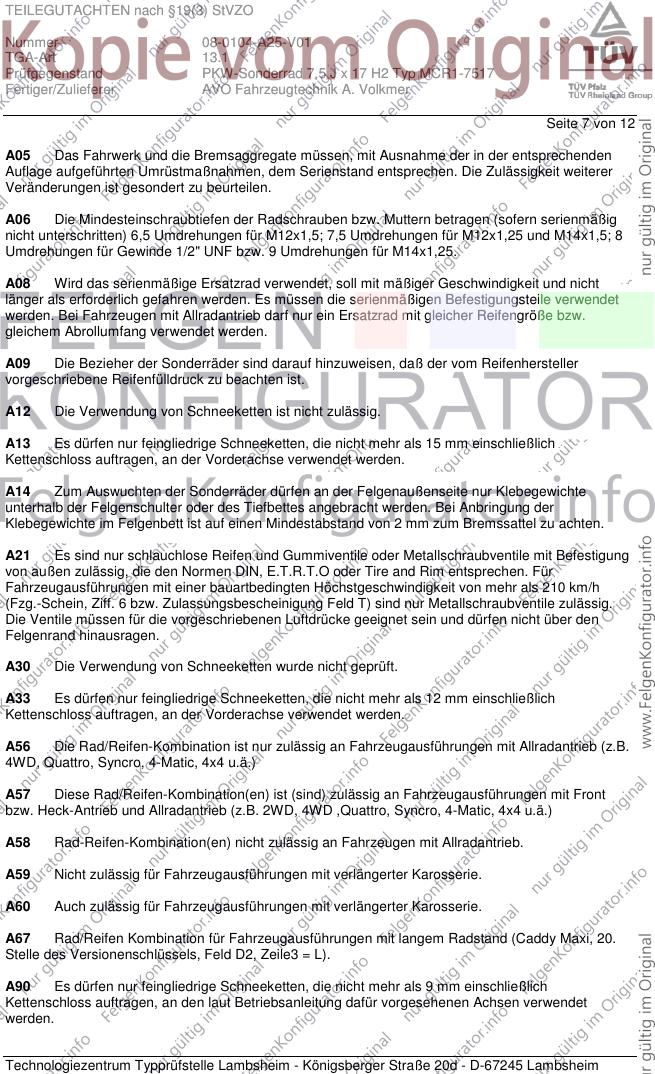

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 8 von 12

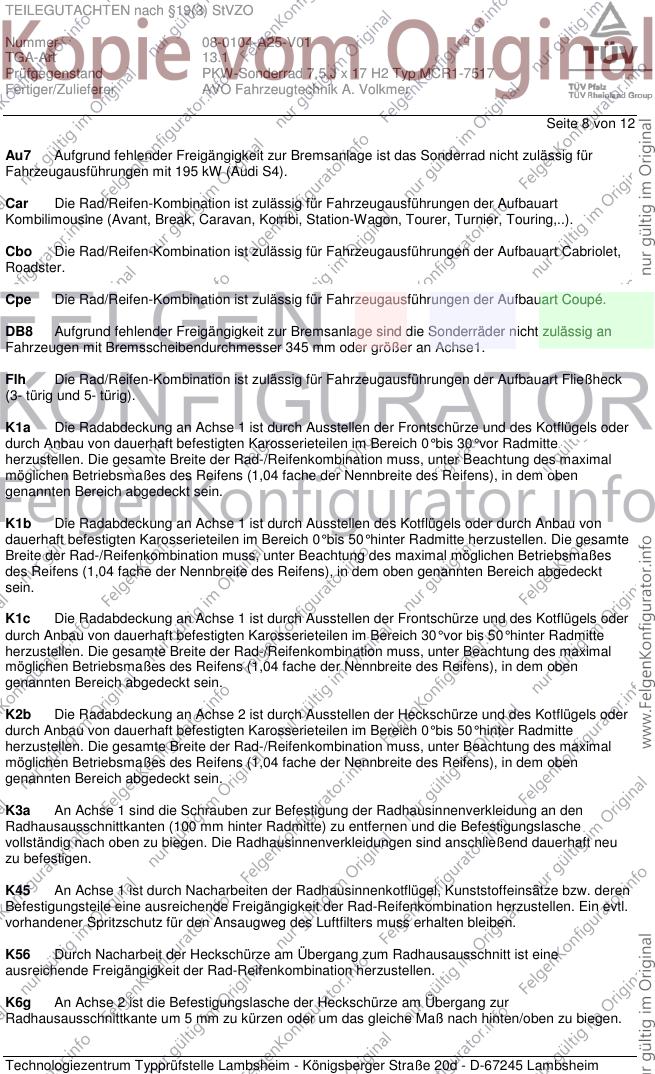

Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 9 von 12
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 10 von 12

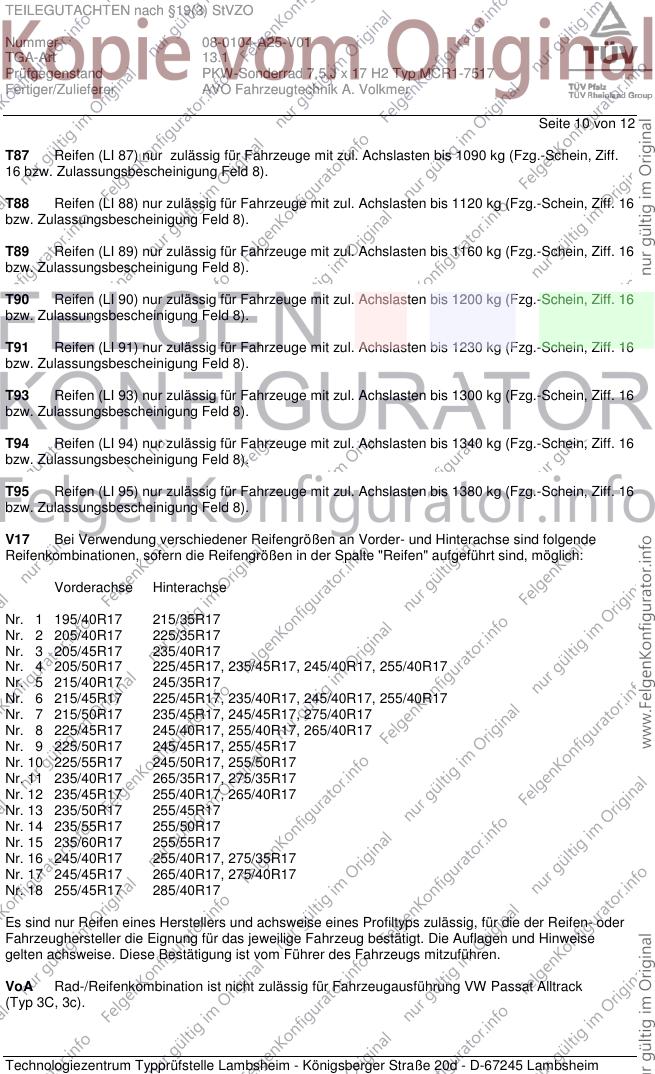

T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 11 von 12

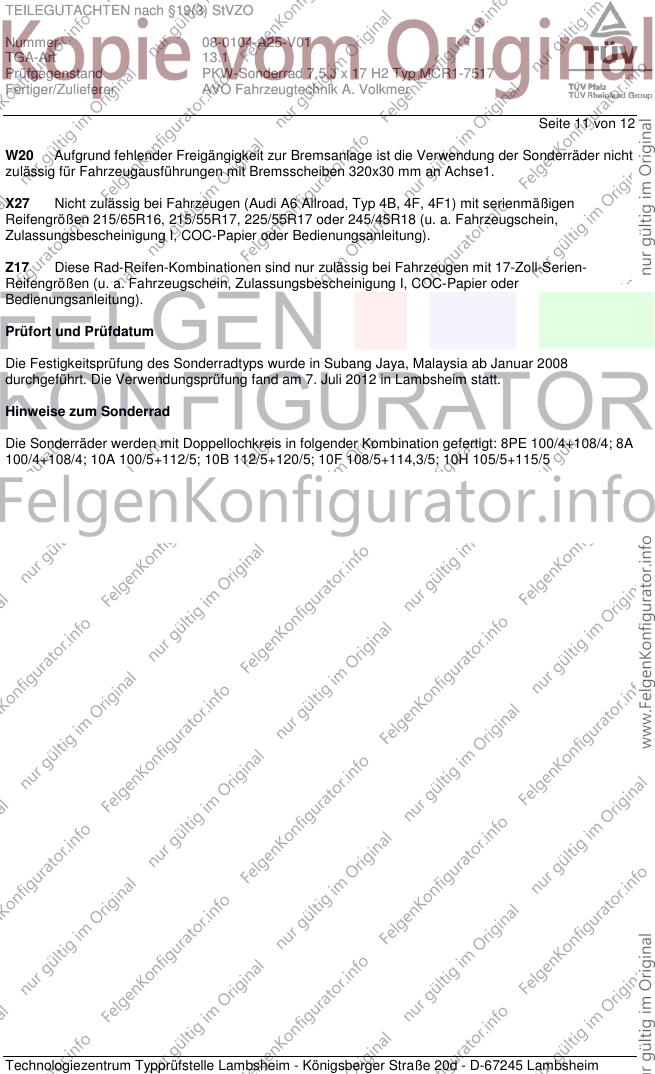

W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia ab Januar 2008
durchgeführt. Die Verwendungsprüfung fand am 7. Juli 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder werden mit Doppellochkreis in folgender Kombination gefertigt: 8PE 100/4+108/4; 8A
100/4+108/4; 10A 100/5+112/5; 10B 112/5+120/5; 10F 108/5+114,3/5; 10H 105/5+115/5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0104-A25-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCR1-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Juli 2012
Tufan 00182497.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
