TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH
Seite 1 von 11
Hersteller AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell OXIGIN 16
Typ OXIGIN 16-8519
Radgröße 8,5Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- OXIGIN 16-8519 LK112 / Ø66,6- 5/112/57,1 47 725 2135
Ø57,1
Kennzeichnungen
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung OXIGIN 16-8519
Radgröße 8,5Jx19EH2+
Einpresstiefe (s.o.)
Giessereikennzeichen JAW
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der Prüflabor Süd GmbH unter der
Gutachten Nr. 2010-FG-PSA-00056-A00-V00 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

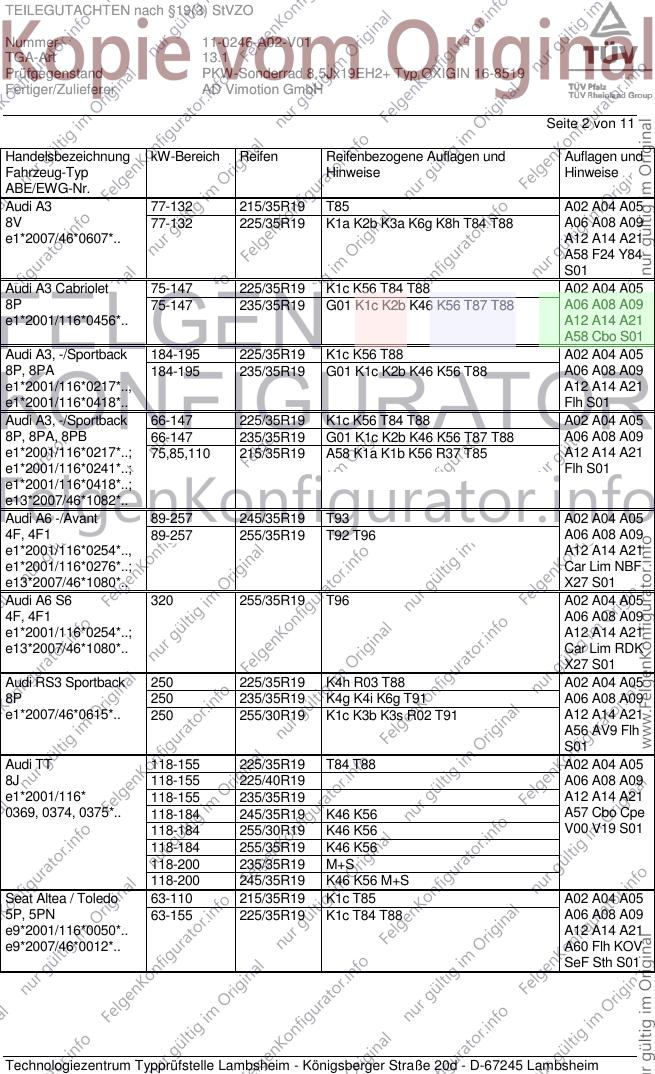

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/35R19 T85 A02 A04 A05
8V 77-132 225/35R19 K1a K2b K3a K6g K8h T84 T88 A06 A08 A09
e1*2007/46*0607*.. A12 A14 A21
A58 F24 Y84
S01
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A02 A04 A05
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A06 A08 A09
e1*2001/116*0456*.. A12 A14 A21
A58 Cbo S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A02 A04 A05
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A06 A08 A09
e1*2001/116*0217*.., A12 A14 A21
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 225/35R19 K1c K56 T84 T88 A02 A04 A05
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A06 A08 A09
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b K56 R37 T85 A12 A14 A21
e1*2001/116*0241*..; Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A6 -/Avant 89-257 245/35R19 T93 A02 A04 A05
4F, 4F1 89-257 255/35R19 T92 T96 A06 A08 A09
e1*2001/116*0254*.., A12 A14 A21
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. X27 S01
Audi A6 S6 320 255/35R19 T96 A02 A04 A05
4F, 4F1 A06 A08 A09
e1*2001/116*0254*..; A12 A14 A21
e13*2007/46*1080*.. Car Lim RDK
X27 S01
Audi RS3 Sportback 250 225/35R19 K4h R03 T88 A02 A04 A05
8P 250 235/35R19 K4g K4i K6g T91 A06 A08 A09
e1*2007/46*0615*.. 250 255/30R19 K1c K3b K3s R02 T91 A12 A14 A21
A56 AV9 Flh
S01
Audi TT 118-155 225/35R19 T84 T88 A02 A04 A05
8J 118-155 225/40R19 A06 A08 A09
e1*2001/116* 118-155 235/35R19 A12 A14 A21
0369, 0374, 0375*.. 118-184 245/35R19 K46 K56 A57 Cbo Cpe
118-184 255/30R19 K46 K56 V00 V19 S01
118-184 255/35R19 K46 K56
118-200 235/35R19 M+S
118-200 245/35R19 K46 K56 M+S
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A02 A04 A05
5P, 5PN 63-155 225/35R19 K1c T84 T88 A06 A08 A09
e9*2001/116*0050*.. A12 A14 A21
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

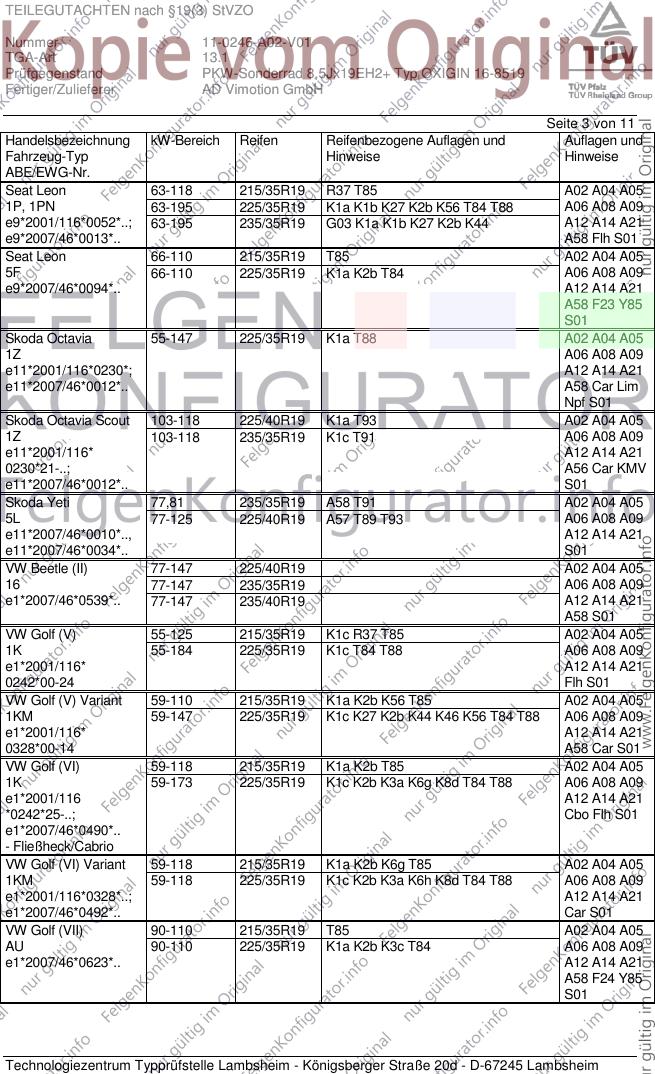

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-118 215/35R19 R37 T85 A02 A04 A05
1P, 1PN 63-195 225/35R19 K1a K1b K27 K2b K56 T84 T88 A06 A08 A09
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K44 A12 A14 A21
e9*2007/46*0013*.. A58 Flh S01
Seat Leon 66-110 215/35R19 T85 A02 A04 A05
5F 66-110 225/35R19 K1a K2b T84 A06 A08 A09
e9*2007/46*0094*.. A12 A14 A21
A58 F23 Y85
S01
Skoda Octavia 55-147 225/35R19 K1a T88 A02 A04 A05
1Z A06 A08 A09
e11*2001/116*0230*; A12 A14 A21
e11*2007/46*0012*.. A58 Car Lim
Npf S01
Skoda Octavia Scout 103-118 225/40R19 K1a T93 A02 A04 A05
1Z 103-118 235/35R19 K1c T91 A06 A08 A09
e11*2001/116* A12 A14 A21
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Yeti 77,81 235/35R19 A58 T91 A02 A04 A05
5L 77-125 225/40R19 A57 T89 T93 A06 A08 A09
e11*2007/46*0010*.., A12 A14 A21
e11*2007/46*0034*.. S01
VW Beetle (II) 77-147 225/40R19 A02 A04 A05
16 77-147 235/35R19 A06 A08 A09
e1*2007/46*0539*.. 77-147 235/40R19 A12 A14 A21
A58 S01
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A02 A04 A05
1K 55-184 225/35R19 K1c T84 T88 A06 A08 A09
e1*2001/116* A12 A14 A21
0242*00-24 Flh S01
VW Golf (V) Variant 59-110 215/35R19 K1a K2b K56 T85 A02 A04 A05
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 T88 A06 A08 A09
e1*2001/116* A12 A14 A21
0328*00-14 A58 Car S01
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 A02 A04 A05
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A06 A08 A09
e1*2001/116 A12 A14 A21
*0242*25-..; Cbo Flh S01
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A02 A04 A05
1KM 59-118 225/35R19 K1c K2b K3a K6h K8d T84 T88 A06 A08 A09
e1*2001/116*0328*..; A12 A14 A21
e1*2007/46*0492*.. Car S01
VW Golf (VII) 90-110 215/35R19 T85 A02 A04 A05
AU 90-110 225/35R19 K1a K2b K3c T84 A06 A08 A09
e1*2007/46*0623*.. A12 A14 A21
A58 F24 Y85
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) 63, 77 215/35R19 T85 A02 A04 A05
AU 63, 77 225/35R19 K1a K2b K3c T84 A06 A08 A09
e1*2007/46*0623*.. A12 A14 A21
A58 F23 Y85
S01
VW Golf Plus 55-125 225/35R19 K1a K1b K27 K2b K44 K56 T84 T88 A02 A04 A05
1KP 55-125 235/35R19 G01 K1c K27 K2b K44 K56 T87 T91 A06 A08 A09
e1*2001/116*0304*.. 55-85 215/35R19 T85 A12 A14 A21
e1*2007/46*0491*.. A58 Flh S01
VW Golf R (VI) 188, 199 225/35R19 K1c K2b K3a K6g K8d T88 A02 A04 A05
1K 188, 199 235/35R19 K1c K2b K3a K6g K8d A06 A08 A09
e1*2001/116 A12 A14 A21
*0242*33-.. Flh S01
VW Jetta 77-147 215/35R19 K1a K1b K2b T85 A02 A04 A05
16, 16H 77-147 225/35R19 K1c K2b K3a K6g K8e T88 A06 A08 A09
e1*2007/46*0539*..; 77-147 235/35R19 G01 K1c K2b K3a K6g K8e A12 A14 A21
e1*2007/46*0584*.. 77-147 255/30R19 K2c K6h K6i K8s R03 A58 Sth V19
S01
VW Jetta 66-110 215/35R19 K1a K2b K56 T85 A02 A04 A05
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 T88 A06 A08 A09
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K44 K46 K56 A12 A14 A21
A58 Sth S01
VW Passat 184 235/35R19 K1a K25 K46 K56 T87 T91 A02 A04 A05
3C A06 A08 A09
e1*2001/116* A12 A14 A21
0307*00-23 Lim S01
VW Passat 75-147 225/35R19 T88 A02 A04 A05
3C 75-147 235/35R19 K1a K25 K46 K56 T87 T91 A06 A08 A09
e1*2001/116* A12 A14 A21
0307*00-23 Lim S01
VW Passat 77-155 225/35R19 T88 A02 A04 A05
3C, 3c 77-155 235/35R19 K1a K2b K3m T87 T91 A06 A08 A09
e1*2001/116* A12 A14 A21
0307*24-.., Car Lim VoA
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A02 A04 A05
3C, 3c 77-155 235/35R19 K3m T87 T91 A06 A08 A09
e1*2001/116* A12 A14 A21
0307*24-.., Car KMV Lim
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 225/35R19 T88 A02 A04 A05
3C 75-147 235/35R19 K1a K25 K2b K46 K56 T87 T91 A06 A08 A09
e1*2001/116* A12 A14 A21
0307*00-23 Car S01
VW Passat Variant 184 235/35R19 K1a K25 K2b K46 K56 T91 A02 A04 A05
3C A06 A08 A09
e1*2001/116* A12 A14 A21
0307*00-23 Car S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH
Seite 6 von 11
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH

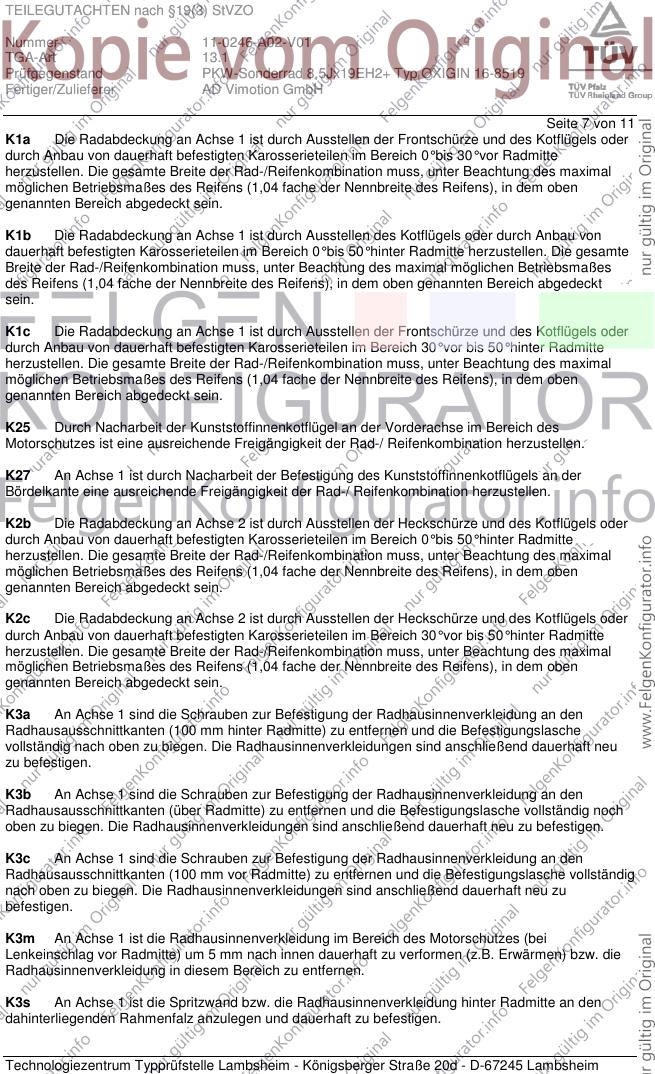

Seite 7 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3m An Achse 1 ist die Radhausinnenverkleidung im Bereich des Motorschutzes (bei
Lenkeinschlag vor Radmitte) um 5 mm nach innen dauerhaft zu verformen (z.B. Erwärmen) bzw. die
Radhausinnenverkleidung in diesem Bereich zu entfernen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH
Seite 8 von 11
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH

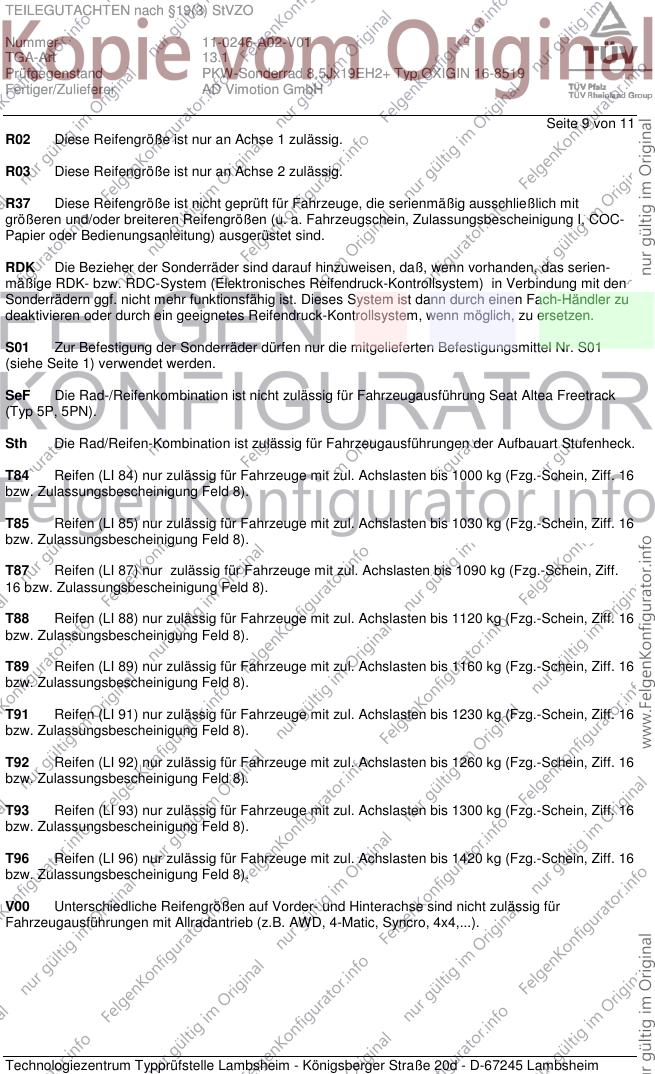

Seite 9 von 11
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH

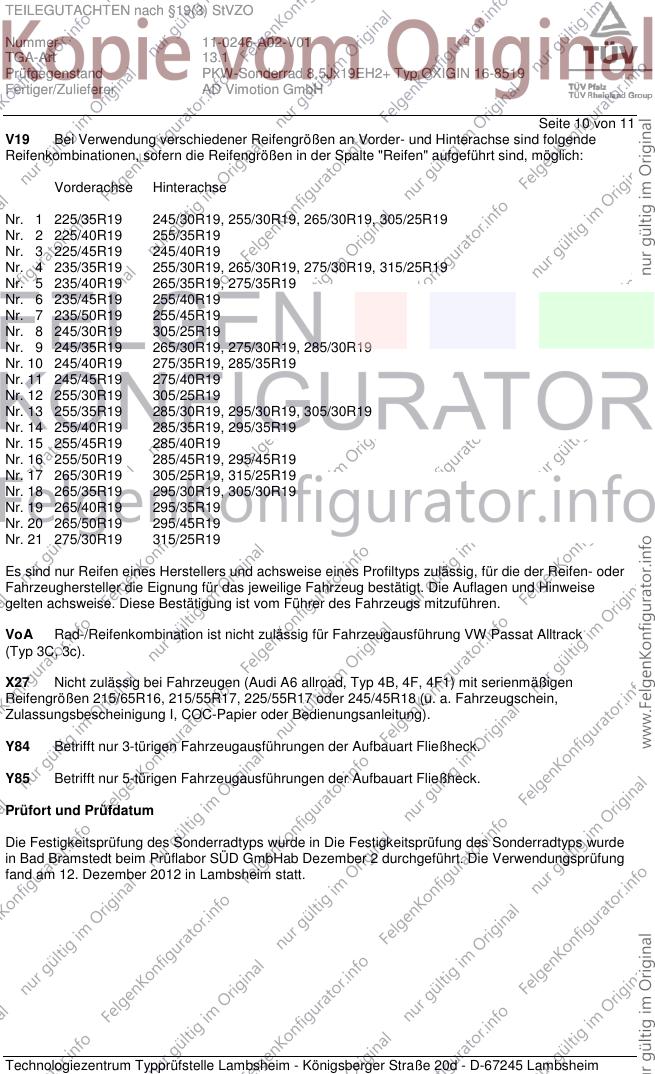

Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Betrifft nur 3-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Die Festigkeitsprüfung des Sonderradtyps wurde
in Bad Bramstedt beim Prüflabor SÜD GmbHab Dezember 2 durchgeführt. Die Verwendungsprüfung
fand am 12. Dezember 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0246-A02-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ OXIGIN 16-8519
Fertiger/Zulieferer AD Vimotion GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Dezember 2012
Coen 00188412.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
