TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 15
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell ASA - GT4
Typ GT4-8519
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
913 GT4 913 / Ø72,5 / 57,1 5/112/57,1 38 750 2150
Kennzeichnungen
Herstellerzeichen ASA
Radtyp und Ausführung GT4 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen WP
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 28
S03 Schraube M14x1,5 Kegel 60° 140 32
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 130207-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/35R19 K1c K2b K3a K4i K5d K6g K8h T85 A02 A04 A05
8V 77-132 225/35R19 K1c K2b K3a K4i K5d K6g K8h T84 A06 A08 A09
e1*2007/46*0607*.. T88 A12 A14 A18
77-132 235/30R19 K1c K2b K3a K4i K5d K6h K8m T86 A58 F24 M01
77-132 235/35R19 G01 K1c K2b K3a K4i K5d K6h K8m V19 Y84 S01
77-132 245/30R19 K2c K4i K6h K8s R03 T89
77-132 255/30R19 K2c K4i K6h K8s R03
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b T84 T88 A02 A04 A05
8P 75-147 235/35R19 G01 K1c K2b K41 K44 T87 T88 A06 A08 A09
e1*2001/116*0456*.. A12 A14 A18
A58 Cbo K46
K56 M01 S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b K46 K56 T88 A02 A04 A05
8P, 8PA 184-195 235/35R19 G01 K1c K2b K44 K46 K56 T88 A06 A08 A09
e1*2001/116*0217*.., A12 A14 A18
e1*2001/116*0418*.. Flh M01 S01
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b T84 T88 A02 A04 A05
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K41 K44 T87 T88 A06 A08 A09
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1c K2b R37 T85 A12 A14 A18
e1*2001/116*0241*..; Flh K46 K56
e1*2001/116*0418*..; M01 S01
e13*2007/46*1082*..
Audi A4 74-162 225/35R19 K1a K1b K2b K44 K46 T88 A02 A04 A05
8E 74-188 235/35R19 K1c K2b K44 K46 T87 T91 A06 A08 A09
e1*98/14*0151*.., A12 A14 A18
e1*2001/116*0151*.. Car Lim M01
S01
Audi A4 162 225/35R19 K1a K1b K2b K44 K46 T88 A02 A04 A05
QB6 162 235/35R19 K1c K2b K44 K46 T88 T91 A06 A08 A09
e1*2001/116*0243*.. A12 A14 A18
Car Cbo Lim
M01 S01
Audi A4 Cabriolet 96-162 225/35R19 K1a K2b K44 K46 T88 A02 A04 A05
8H 96-188 235/35R19 K1c K2b K44 K46 T91 A06 A08 A09
e1*98/14*0177*.., A12 A14 A18
e1*2001/116*0177*.. Cbo M01 S01
Audi A4 S4 253 235/35R19 Car K1c K2b K44 K46 Lim T91 A02 A04 A05
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K44 K46 T91 Y16 A06 A08 A09
e1*98/14,2001/116* A12 A14 A18
0151,0177,0243*.. M01 S01
Audi A6 -/Avant 89-257 245/35R19 K1b K2b T93 A02 A04 A05
4F, 4F1 89-257 255/35R19 K1b K2b T92 T96 A06 A08 A09
e1*2001/116*0254*.., A12 A14 A18
e1*2001/116*0276*..; Car Lim M01
e13*2007/46*1080*.. NBF X27 S01
Audi A6 Allroad 120-257 225/45R19 T96 A02 A04 A05
4F, 4F1 120-257 235/40R19 T96 A06 A08 A09
e1*2001/116*0254*..; 120-257 245/40R19 K42 K46 T94 A12 A14 A18
e13*2007/46*1080*.. 120-257 255/35R19 K42 K46 T96 M01 X28 S01
120-257 255/40R19 K42 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 S6 320 255/35R19 K1b K2b T92 T96 A02 A04 A05
4F, 4F1 A06 A08 A09
e1*2001/116*0254*..; A12 A14 A18
e13*2007/46*1080*.. Car Lim M01
RDK X27 S01
Audi A8 154-257 235/45R19 R37 A02 A04 A05
4E 154-257 245/40R19 R37 T94 T98 A06 A08 A09
e1*2001/116*0198*.., 154-257 245/45R19 G01 R37 A12 A14 A18
e1*2001/116*0246*.. 154-331 235/45R19 M+S B03 BnK Lim
154-331 245/40R19 M+S M01 NBF
154-331 255/40R19 K1a K2b T00 T96 RDK
S01
Audi Q3 100-155 225/40R19 A02 A04 A05
8U, 8U1 100-155 225/45R19 A06 A08 A09
e1*2007/46*0591*..; 100-155 235/40R19 A12 A14 A18
e13*2007/46*1163*.. 100-155 235/45R19 A57 M01 V00
100-155 245/40R19 V19 S02
100-155 255/35R19 K1a K2b
100-155 255/40R19 K1a K2b
Audi Q3 100-155 225/40R19 A02 A04 A05
8U, 8U1 100-155 225/45R19 A06 A08 A09
e1*2007/46*0591*..; 100-155 235/40R19 A12 A14 A18
e13*2007/46*1163*.. 100-155 235/45R19 A57 KMV
- mit Radhaus- 100-155 245/40R19 M01
Verbreiterungen 100-155 255/35R19 V00 V19 S02
100-155 255/40R19
Audi RS3 Sportback 250 225/35R19 K4g K4i K6g K8h R03 T88 A02 A04 A05
8P 250 235/35R19 K1c K2a K2b K3b K3s K4g K4i K5x A06 A08 A09
e1*2007/46*0615*.. K6h K8h T91 A12 A14 A18
A56 AV9 Flh
M01 S01
Audi TT 118-155 225/35R19 K46 K56 T84 T88 A02 A04 A05
8J 118-155 225/40R19 K46 K56 A06 A08 A09
e1*2001/116* 118-155 235/35R19 K1a K46 K56 A12 A14 A18
0369, 0374, 0375*.. 118-184 245/35R19 K1c K2b K44 K46 K56 A57 Cbo Cpe
118-184 255/30R19 K1c K2b K41 K44 K46 K56 M01 V00 V19
118-184 255/35R19 K1c K2b K41 K44 K46 K56 S01
118-200 235/35R19 K1a K46 K56 M+S
118-200 245/35R19 K1c K2b K44 K46 K56 M+S
Seat Alhambra 85-147 225/40R19 T93 A02 A04 A05
7N 85-147 245/35R19 K2b T93 A06 A08 A09
e1*2007/46*0402*..; A12 A14 A18
e1*2007/46*0435*.. A57 M01 S03
Seat Altea / Toledo 63-110 215/35R19 K1c K2b T85 A02 A04 A05
5P, 5PN 63-155 225/35R19 K1c K2b K41 K44 K45 T84 T88 A06 A08 A09
e9*2001/116*0050*.. 63-155 235/35R19 G01 K1c K2b K41 K43 K44 K45 T87 A12 A14 A18
e9*2007/46*0012*.. T91 A60 Flh K46
63-155 255/30R19 K2c K44 R03 T91 K56 KOV
M01 SeF Sth
V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 225/35R19 K1a K1b T88 A02 A04 A05
3R, 3RN A06 A08 A09
e9*2001/116*0072*.., A12 A14 A18
e9*2007/46*0011*.. A58 Car Lim
M01 S01
Seat Leon 63-118 215/35R19 K1a K1b K2b K41 K46 R37 T85 A02 A04 A05
1P, 1PN 63-195 225/35R19 K1c K2b K41 K43 K44 K46 T84 T88 A06 A08 A09
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1c K2b K41 K43 K44 K46 A12 A14 A18
e9*2007/46*0013*.. A58 Flh K27
M01 S01
Skoda Octavia (II) 55-147 225/35R19 A58 K1c K27 K2b K41 K45 K46 K56 A02 A04 A05
1Z T88 A06 A08 A09
e11*2001/116*0230*; 55-147 235/35R19 G01 K1c K27 K2b K41 K44 K45 K46 A12 A14 A18
e11*2007/46*0012*.. K56 T88 T91 Car Lim M01
55-147 255/30R19 A58 K2b K44 K46 K56 R03 T91 Npf V00 V19
S01
Skoda Octavia (II) 103-118 225/40R19 K1c K56 T93 A02 A04 A05
Scout 103-118 235/35R19 K1c K2b K44 K46 K56 T91 A06 A08 A09
1Z A12 A14 A18
e11*2001/116* A56 Car KMV
0230*21-..; M01 S01
e11*2007/46*0012*..
Skoda Superb 77-191 225/35R19 K1a K1b K27 K2b K56 T88 A02 A04 A05
3T 77-191 235/35R19 G01 K1c K27 K2b K30 K41 K44 K46 A06 A08 A09
e11*2001/116* K56 T87 T91 A12 A14 A18
0326*15-.. 77-191 245/30R19 K1c K27 K2c K30 K41 K44 K46 K56 Car Lim M01
e11*2007/46* T89 V19 S01
0014*07-..
Skoda Yeti 77-125 225/40R19 K1a K1b K2b T89 T93 A02 A04 A05
5L 77-125 235/35R19 K1c K2b T91 A06 A08 A09
e11*2007/46*0010*.., 77-125 245/35R19 K1c K2a K2b T89 T93 A12 A14 A18
e11*2007/46*0034*.. A57 M01 S01
VW Beetle (II) 77-147 225/40R19 K1a K1b A02 A04 A05
16 77-147 235/35R19 K1c K2b K3a K3c A06 A08 A09
e1*2007/46*0539*.. 77-147 235/40R19 K1c K2b K3a K3c A12 A14 A18
77-147 245/35R19 K1c K2a K2b K3a K3c K5c A58 M01 V19
77-147 255/35R19 K1c K2c K3a K3c K4v K5c K6d S01
VW Cross Touran 75-125 235/35R19 K1a K1b T88 T91 A02 A04 A05
1T, 1t A06 A08 A09
e1*2001/116*0211*..; A12 A14 A18
e1*2007/46*0357*..; KMV M01
DE*2007/46*0506*.. S01
- incl. Facelift 2011
VW EOS 85-184 225/35R19 K1a K2b K46 K56 T84 T88 A02 A04 A05
1F 85-191 235/35R19 K1a K1b K2b K44 K46 K56 T87 T91 A06 A08 A09
e1*2001/116*0349*.. 85-191 245/30R19 K1c K2c K44 K46 K56 T89 A12 A14 A18
- incl. Facelift 2011 85-191 255/30R19 K2c K44 K46 K56 R03 A58 Cbo M01
V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-125 215/35R19 K1c K2b R37 T85 A02 A04 A05
1K 55-184 225/35R19 K1c K2b K41 K44 K45 T84 T88 A06 A08 A09
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K41 K43 K44 K45 T87 A12 A14 A18
0242*00-24 T91 Flh K46 K56
55-184 255/30R19 K2c K44 R03 M01 V19 S01
VW Golf (V) Variant 59-110 215/35R19 K1c K2c K41 T85 A02 A04 A05
1KM 59-147 225/35R19 K1c K2c K41 K43 T84 T88 A06 A08 A09
e1*2001/116* 59-147 235/35R19 G01 K1c K2c K41 K43 A12 A14 A18
0328*00-14 A58 Car K27
K44 K46 K56
M01 S01
VW Golf (VI) 59-118 215/35R19 K1c K2c K3a K6h K8i T85 A02 A04 A05
1K 59-173 225/35R19 K1c K2c K3a K6h K8i T84 T88 A06 A08 A09
e1*2001/116 A12 A14 A18
*0242*25-..; Cbo Flh M01
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1c K2b K3a K6h K8i T85 A02 A04 A05
1KM 59-118 225/35R19 K1c K2b K3a K6h K8i T84 T88 A06 A08 A09
e1*2001/116*0328*..; A12 A14 A18
e1*2007/46*0492*.. Car M01 S01
VW Golf Plus 55-125 225/35R19 K1c K27 K2c K41 K43 K56 T84 T88 A02 A04 A05
1KP 55-125 235/35R19 G01 K1c K27 K2c K41 K43 K56 T87 A06 A08 A09
e1*2001/116*0304*.. T91 A12 A14 A18
e1*2007/46*0491*.. 55-85 215/35R19 K1c K27 K2c K41 K56 T85 A58 Flh K44
M01 S01
VW Golf R (VI) 188, 199 225/35R19 K1c K2c K3a K6h K8i T88 A02 A04 A05
1K 188, 199 235/35R19 K1c K2c K3a K6h K8r T87 T91 A06 A08 A09
e1*2001/116 A12 A14 A18
*0242*33-.. Flh M01 S01
VW Jetta 66-110 215/35R19 K1c K2c K41 T85 A02 A04 A05
1KM 66-147 225/35R19 K1c K2c K41 K43 T84 T88 A06 A08 A09
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K2c K41 K43 A12 A14 A18
A58 K27 K44
K46 K56 M01
Sth S01
VW Passat 184 235/35R19 K1c K2b K44 K46 K56 T87 T88 T91 A02 A04 A05
3C 184 245/30R19 K1c K2b K44 K46 K56 T89 A06 A08 A09
e1*2001/116* 184 255/30R19 K2b K44 K46 K56 R03 A12 A14 A18
0307*00-23 Lim M01 V19
S01
VW Passat 75-147 225/35R19 K1a K2b K46 K56 T88 A02 A04 A05
3C 75-147 235/35R19 K1c K2b K44 K46 K56 T87 T88 T91 A06 A08 A09
e1*2001/116* 75-147 245/30R19 K1c K2b K44 K46 K56 T89 A12 A14 A18
0307*00-23 75-147 255/30R19 K2b K44 K46 K56 R03 Lim M01 V19
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 225/35R19 K1a K2b K4i K6g T88 A02 A04 A05
3C, 3c 77-155 235/35R19 K1c K2b K4i K6g K6i K8e T87 T91 A06 A08 A09
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6h K6i K8e T89 A12 A14 A18
0307*24-.., 77-155 255/30R19 K2b K4i K6h K6i K8e R03 T91 Car Lim M01
e1*2007/46*0502*.., V19 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 K4i K6g T88 A02 A04 A05
3C, 3c 77-155 235/35R19 K1c K4i K6g K6i K8e T87 T91 A06 A08 A09
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6h K6i K8e T89 A12 A14 A18
0307*24-.., 77-155 255/30R19 K2b K4i K6h K6i K8e R03 T91 Car KMV Lim
e1*2007/46*0502*.., M01 V19 VoA
e1*2007/46*0547*.. S01
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R19 K6g T89 T93 A02 A04 A05
3C, 3c 103-155 235/35R19 K6h K6w K8h T91 A06 A08 A09
e1*2001/116*0307*..; 103-155 245/35R19 K6h K6y K8h T89 T93 A12 A14 A18
e1*2007/46*0502*..; A56 Car KMV
e1*2007/46*0547*.. M01 S01
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 235/35R19 K2b K42 K46 T87 T91 A02 A04 A05
3CC 100-220 245/30R19 K1a K2b K42 K44 K46 T89 A06 A08 A09
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1a K2b K41 K42 K44 K46 T89 A12 A14 A18
- incl. Modell 2012 T93 K32 K56 M01
100-220 255/30R19 K1c K2c K41 K42 K44 K45 K46 T91 S01
VW Passat Variant 184 235/35R19 K1c K2b K44 K46 K56 T91 A02 A04 A05
3C 184 255/30R19 K2b K44 K46 K56 R03 T91 A06 A08 A09
e1*2001/116* A12 A14 A18
0307*00-23 Car M01 V19
S01
VW Passat Variant 75-147 225/35R19 K1a K2b K46 K56 T88 A02 A04 A05
3C 75-147 235/35R19 K1c K2b K44 K46 K56 T87 T91 A06 A08 A09
e1*2001/116* 75-147 245/30R19 K1c K2b K44 K46 K56 T89 A12 A14 A18
0307*00-23 75-147 255/30R19 K2b K44 K46 K56 R03 T91 Car M01 V19
S01
VW Passat W8 202 235/35R19 G01 K45 K46 L02 A02 A04 A05
3BS A06 A08 A09
e1*98/14*0173*.., A12 A14 A18
e1*2001/116*0173*.. B11 Car Lim
M01 S01
VW Phaeton 165-246 245/40R19 T98 150 A02 A04 A05
3D, 3d 165-331 245/45R19 R09 T02 T98 150 A06 A08 A09
e1*98/14*0189*..; 165-331 245/45R19 G03 T02 T98 150 A12 A14 A18
e1*2001/116*0189*..; 165-331 255/40R19 T00 T96 150 Lim M01 RDK
DE*2007/46*0452*..; S01
e1*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

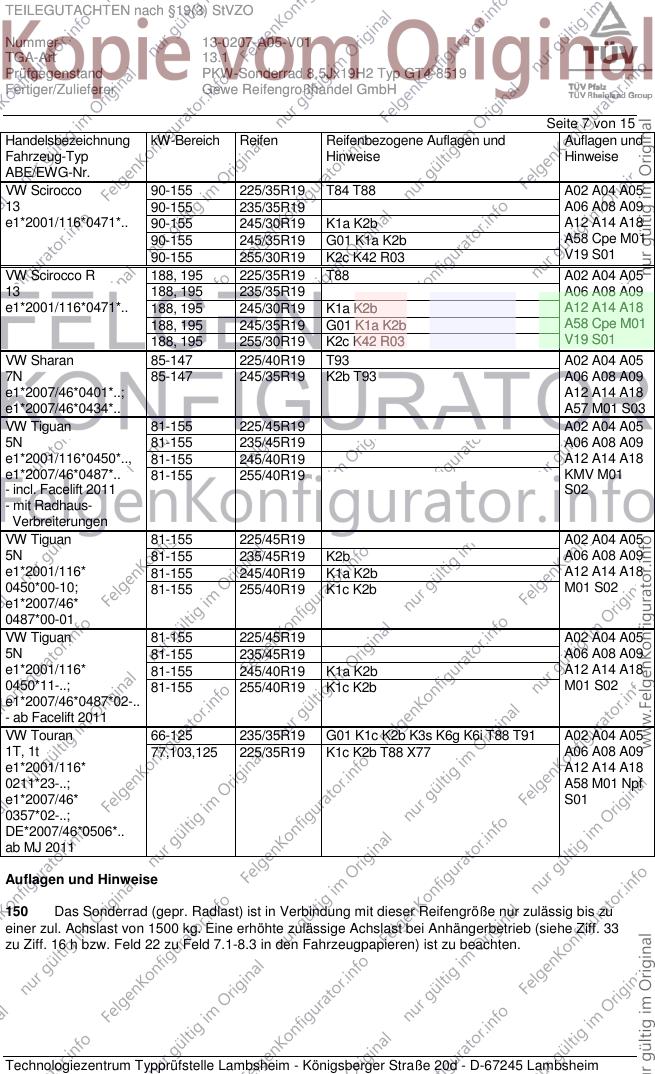

Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-155 225/35R19 T84 T88 A02 A04 A05
13 90-155 235/35R19 A06 A08 A09
e1*2001/116*0471*.. 90-155 245/30R19 K1a K2b A12 A14 A18
90-155 245/35R19 G01 K1a K2b A58 Cpe M01
90-155 255/30R19 K2c K42 R03 V19 S01
VW Scirocco R 188, 195 225/35R19 T88 A02 A04 A05
13 188, 195 235/35R19 A06 A08 A09
e1*2001/116*0471*.. 188, 195 245/30R19 K1a K2b A12 A14 A18
188, 195 245/35R19 G01 K1a K2b A58 Cpe M01
188, 195 255/30R19 K2c K42 R03 V19 S01
VW Sharan 85-147 225/40R19 T93 A02 A04 A05
7N 85-147 245/35R19 K2b T93 A06 A08 A09
e1*2007/46*0401*..; A12 A14 A18
e1*2007/46*0434*.. A57 M01 S03
VW Tiguan 81-155 225/45R19 A02 A04 A05
5N 81-155 235/45R19 A06 A08 A09
e1*2001/116*0450*.., 81-155 245/40R19 A12 A14 A18
e1*2007/46*0487*.. 81-155 255/40R19 KMV M01
- incl. Facelift 2011 S02
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/45R19 A02 A04 A05
5N 81-155 235/45R19 K2b A06 A08 A09
e1*2001/116* 81-155 245/40R19 K1a K2b A12 A14 A18
0450*00-10; 81-155 255/40R19 K1c K2b M01 S02
e1*2007/46*
0487*00-01
VW Tiguan 81-155 225/45R19 A02 A04 A05
5N 81-155 235/45R19 A06 A08 A09
e1*2001/116* 81-155 245/40R19 K1a K2b A12 A14 A18
0450*11-..; 81-155 255/40R19 K1c K2b M01 S02
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 235/35R19 G01 K1c K2b K3s K6g K6i T88 T91 A02 A04 A05
1T, 1t 77,103,125 225/35R19 K1c K2b T88 X77 A06 A08 A09
e1*2001/116* A12 A14 A18
0211*23-..; A58 M01 Npf
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

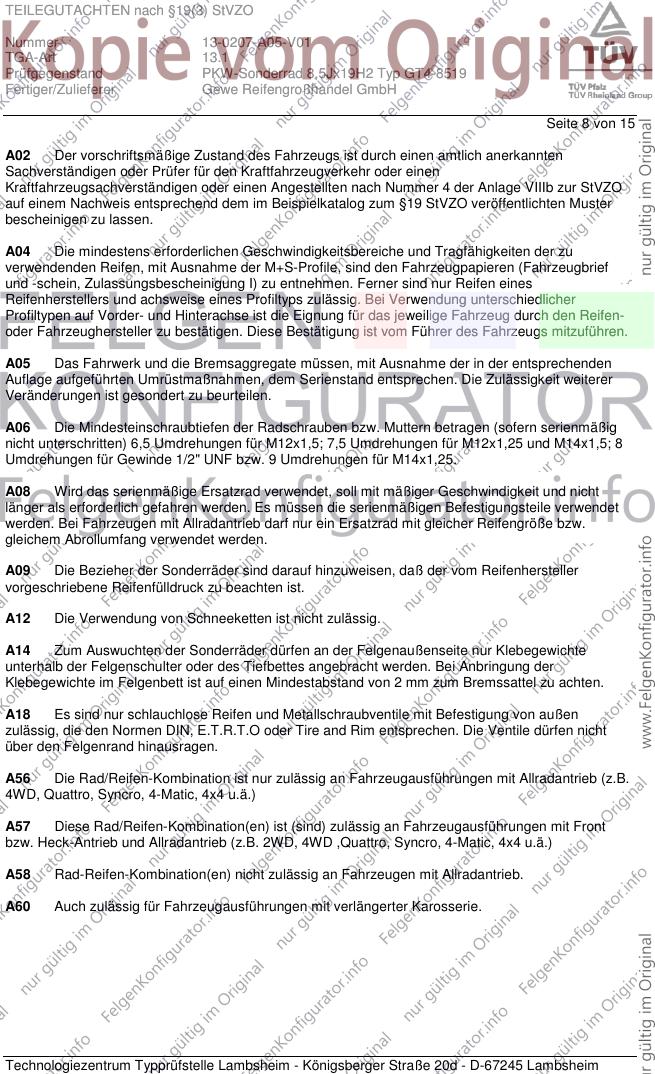

Seite 8 von 15
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

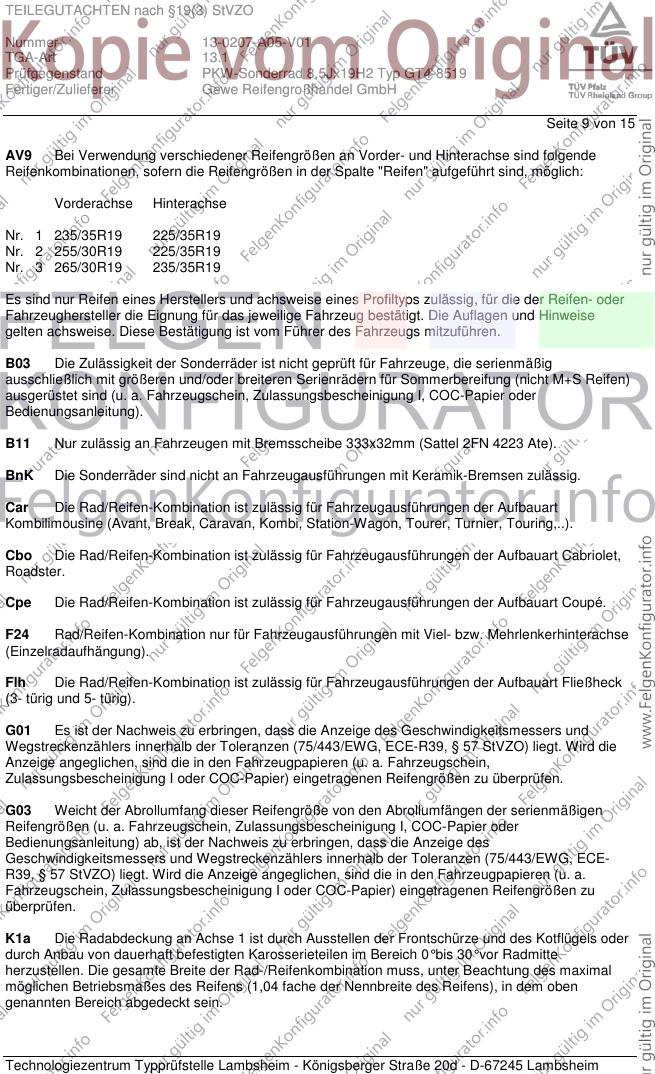

Seite 9 von 15
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

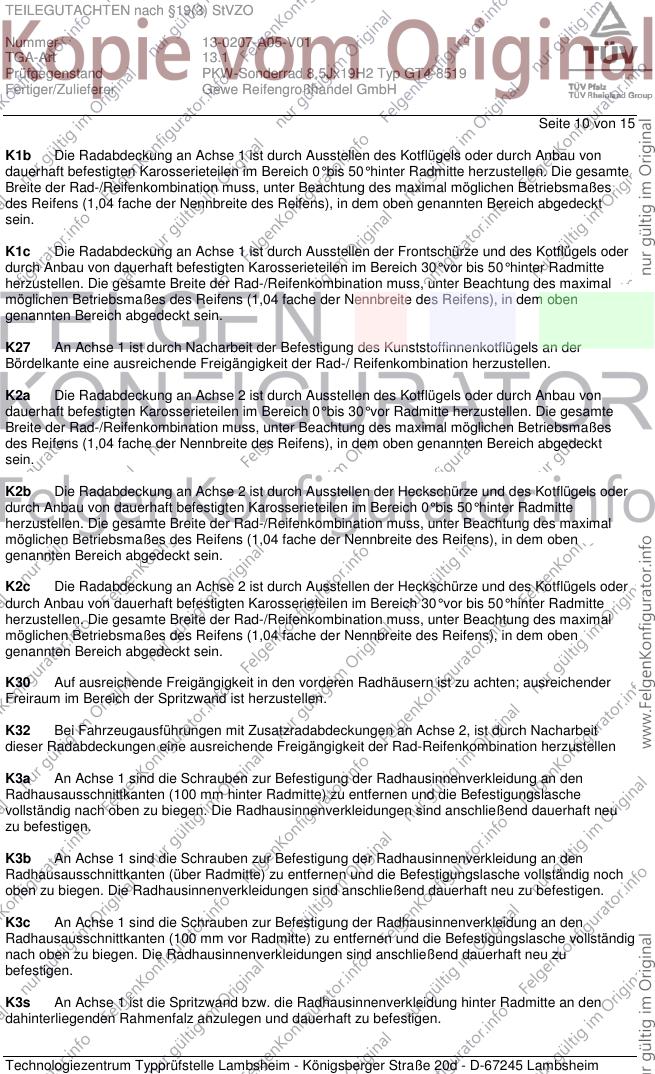

Seite 10 von 15
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.

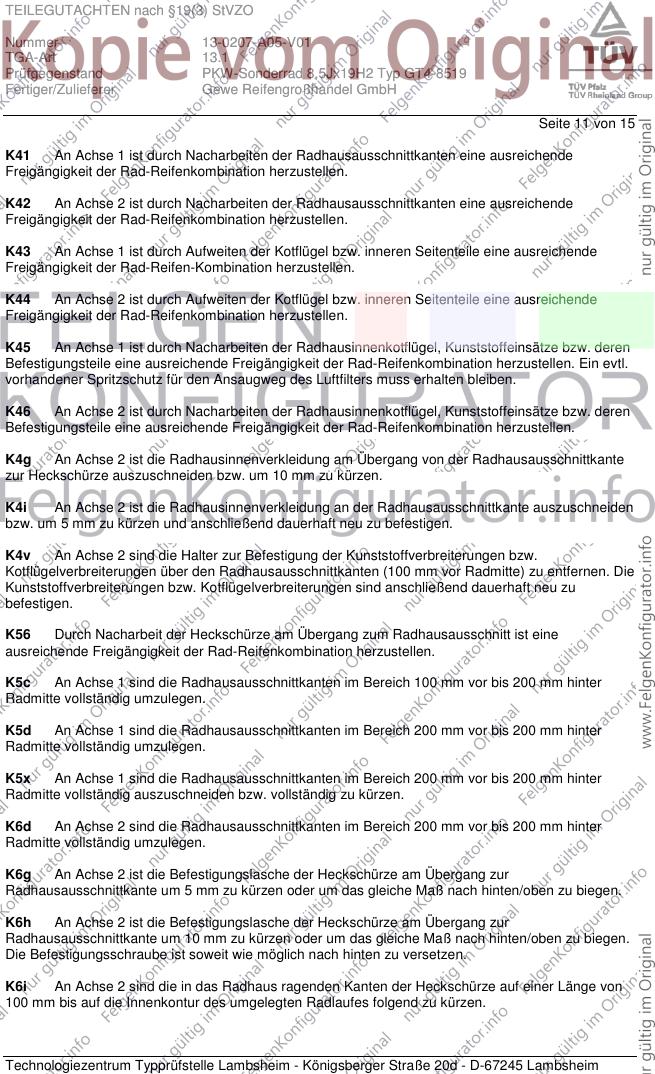

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 11 von 15
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.

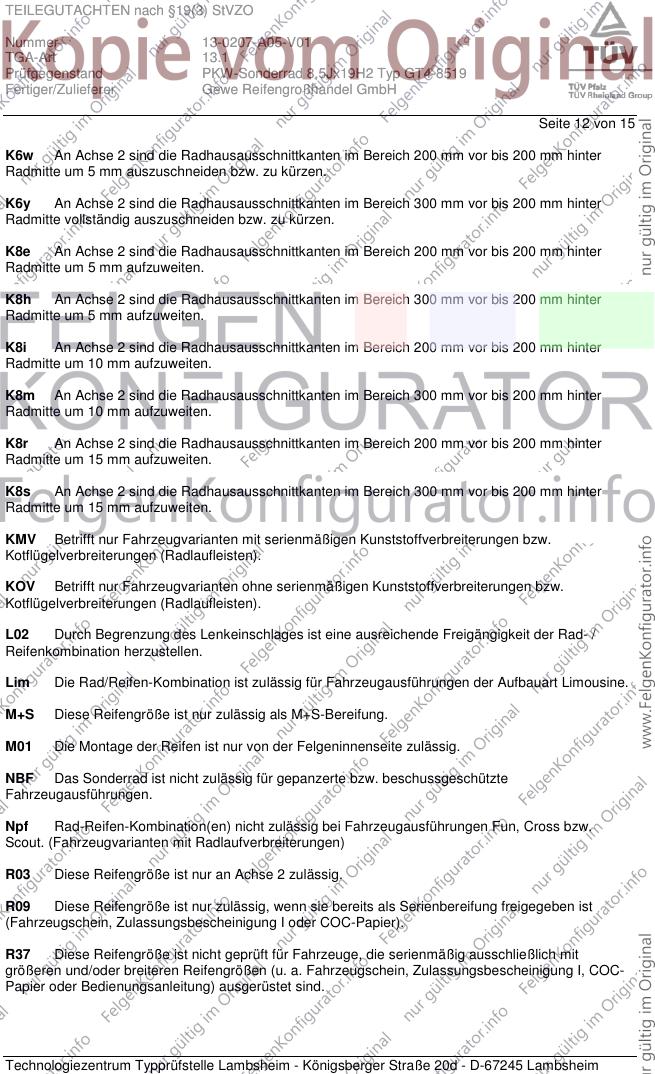

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 12 von 15
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

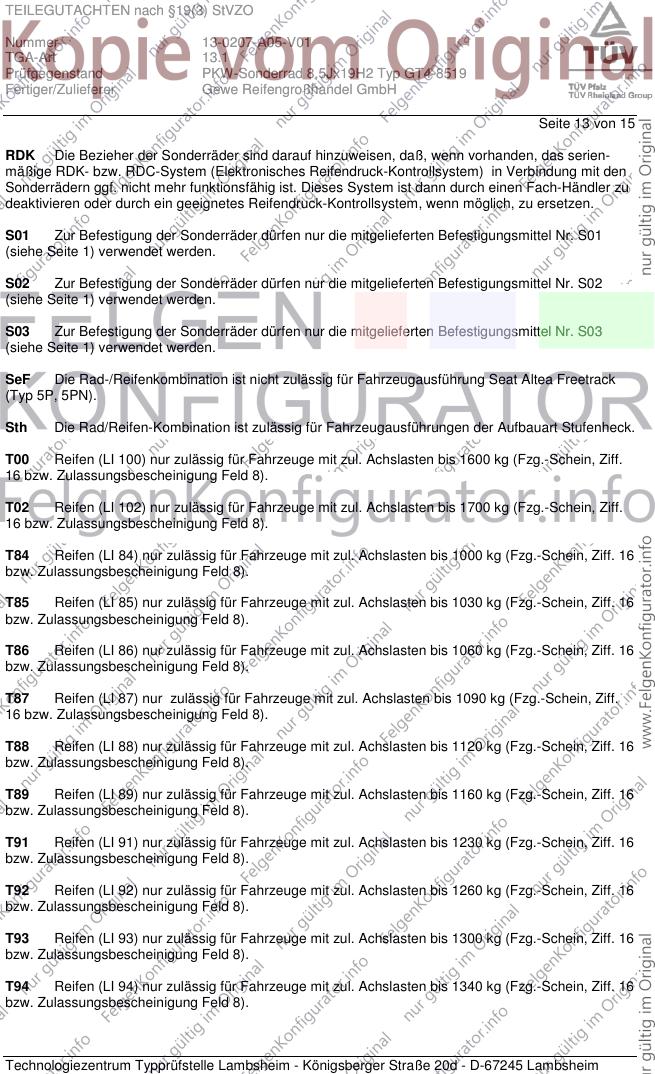

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 13 von 15
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

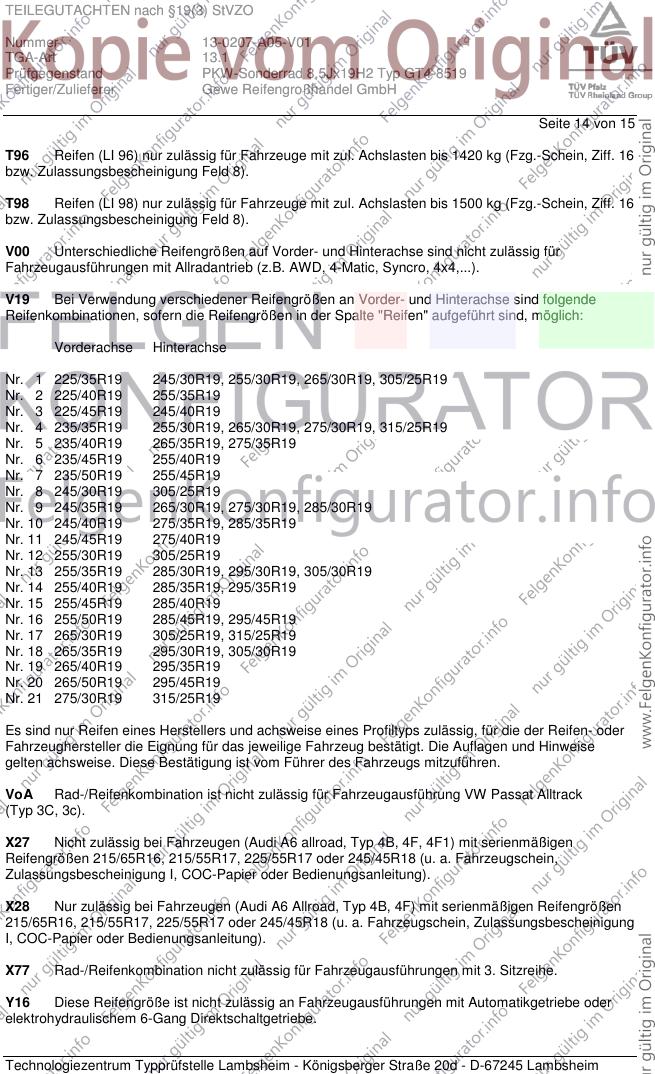

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 14 von 15
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0207-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ GT4-8519
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

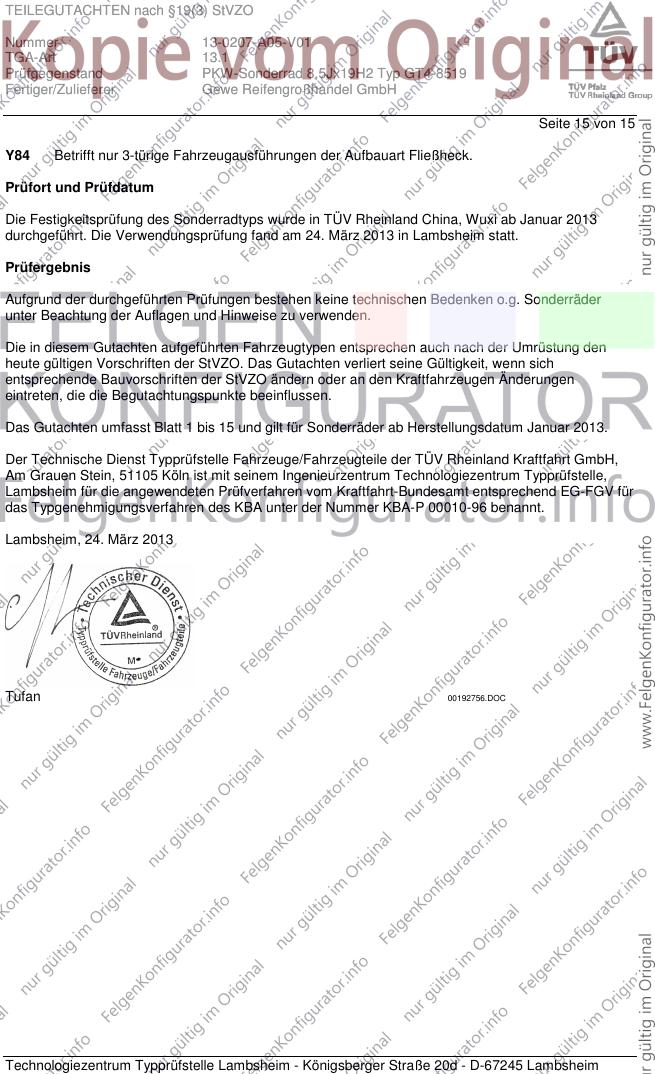

Seite 15 von 15
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland China, Wuxi ab Januar 2013
durchgeführt. Die Verwendungsprüfung fand am 24. März 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Januar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. März 2013
Tufan 00192756.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
