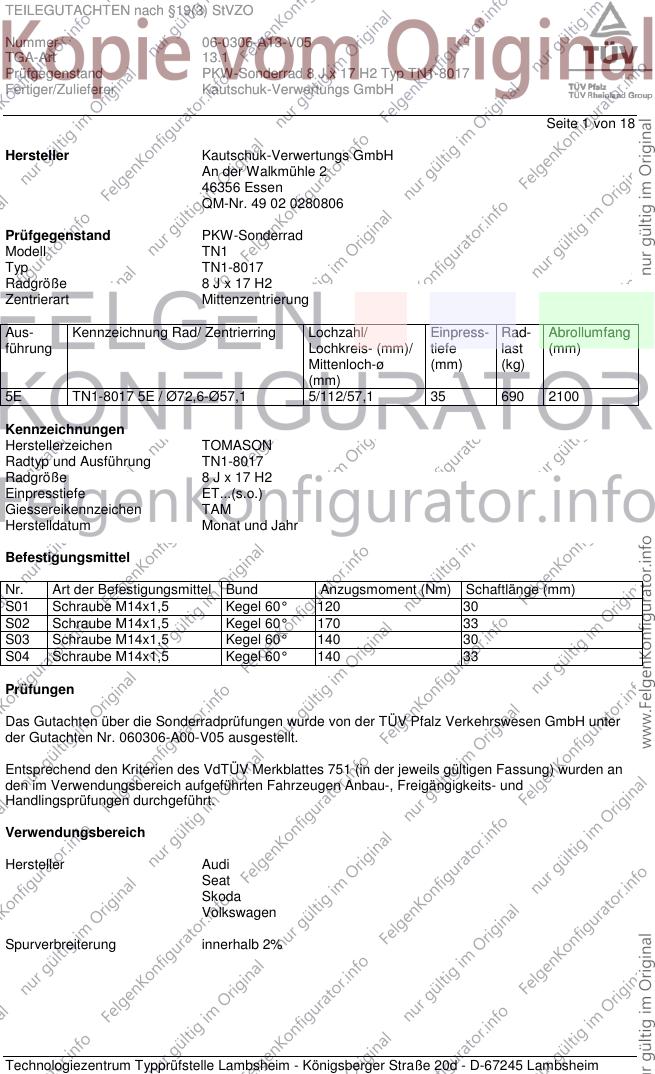

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 18
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8017
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN1-8017 5E / Ø72,6-Ø57,1 5/112/57,1 35 690 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8017
Radgröße 8 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 060306-A00-V05 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

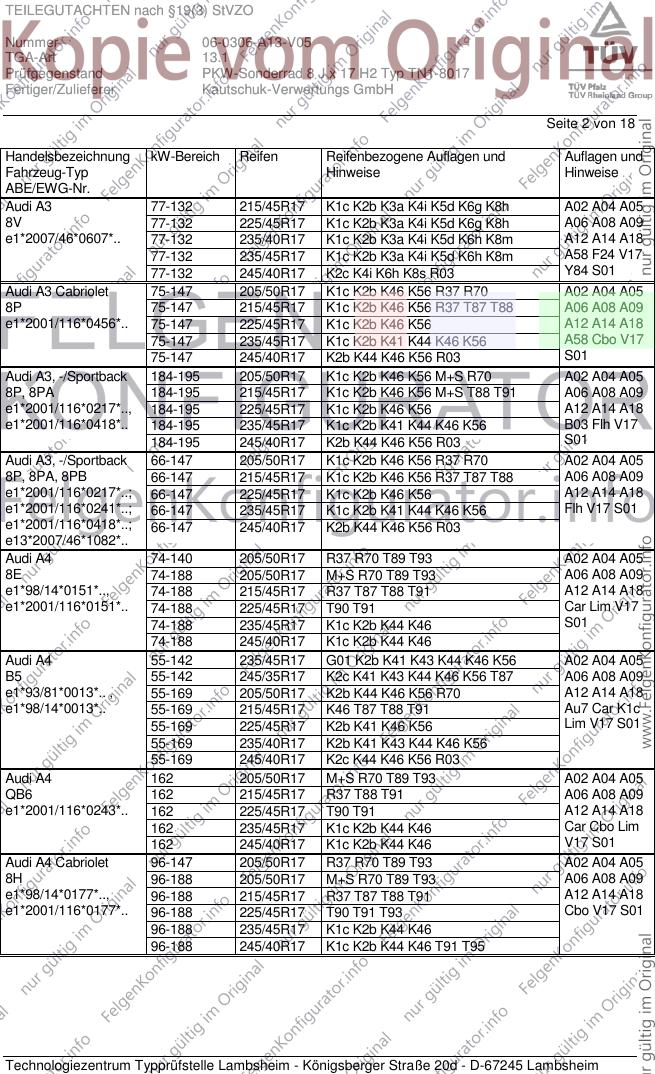

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/45R17 K1c K2b K3a K4i K5d K6g K8h A02 A04 A05
8V 77-132 225/45R17 K1c K2b K3a K4i K5d K6g K8h A06 A08 A09
e1*2007/46*0607*.. 77-132 235/40R17 K1c K2b K3a K4i K5d K6h K8m A12 A14 A18
77-132 235/45R17 K1c K2b K3a K4i K5d K6h K8m A58 F24 V17
77-132 245/40R17 K2c K4i K6h K8s R03 Y84 S01
Audi A3 Cabriolet 75-147 205/50R17 K1c K2b K46 K56 R37 R70 A02 A04 A05
8P 75-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A06 A08 A09
e1*2001/116*0456*.. 75-147 225/45R17 K1c K2b K46 K56 A12 A14 A18
75-147 235/45R17 K1c K2b K41 K44 K46 K56 A58 Cbo V17
75-147 245/40R17 K2b K44 K46 K56 R03 S01
Audi A3, -/Sportback 184-195 205/50R17 K1c K2b K46 K56 M+S R70 A02 A04 A05
8P, 8PA 184-195 215/45R17 K1c K2b K46 K56 M+S T88 T91 A06 A08 A09
e1*2001/116*0217*.., 184-195 225/45R17 K1c K2b K46 K56 A12 A14 A18
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K41 K44 K46 K56 B03 Flh V17
184-195 245/40R17 K2b K44 K46 K56 R03 S01
Audi A3, -/Sportback 66-147 205/50R17 K1c K2b K46 K56 R37 R70 A02 A04 A05
8P, 8PA, 8PB 66-147 215/45R17 K1c K2b K46 K56 R37 T87 T88 A06 A08 A09
e1*2001/116*0217*..; 66-147 225/45R17 K1c K2b K46 K56 A12 A14 A18
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K41 K44 K46 K56 Flh V17 S01
e1*2001/116*0418*..; 66-147 245/40R17 K2b K44 K46 K56 R03
e13*2007/46*1082*..
Audi A4 74-140 205/50R17 R37 R70 T89 T93 A02 A04 A05
8E 74-188 205/50R17 M+S R70 T89 T93 A06 A08 A09
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A12 A14 A18
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 Car Lim V17
74-188 235/45R17 K1c K2b K44 K46 S01
74-188 245/40R17 K1c K2b K44 K46
Audi A4 55-142 235/45R17 G01 K2b K41 K43 K44 K46 K56 A02 A04 A05
B5 55-142 245/35R17 K2c K41 K43 K44 K46 K56 T87 A06 A08 A09
e1*93/81*0013*.. , 55-169 205/50R17 K2b K44 K46 K56 R70 A12 A14 A18
e1*98/14*0013*.. 55-169 215/45R17 K46 T87 T88 T91 Au7 Car K1c
55-169 225/45R17 K2b K41 K46 K56 Lim V17 S01
55-169 235/40R17 K2b K41 K43 K44 K46 K56
55-169 245/40R17 K2c K44 K46 K56 R03
Audi A4 162 205/50R17 M+S R70 T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A06 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A12 A14 A18
162 235/45R17 K1c K2b K44 K46 Car Cbo Lim
162 245/40R17 K1c K2b K44 K46 V17 S01
Audi A4 Cabriolet 96-147 205/50R17 R37 R70 T89 T93 A02 A04 A05
8H 96-188 205/50R17 M+S R70 T89 T93 A06 A08 A09
e1*98/14*0177*.., 96-188 215/45R17 R37 T87 T88 T91 A12 A14 A18
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 Cbo V17 S01
96-188 235/45R17 K1c K2b K44 K46
96-188 245/40R17 K1c K2b K44 K46 T91 T95
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

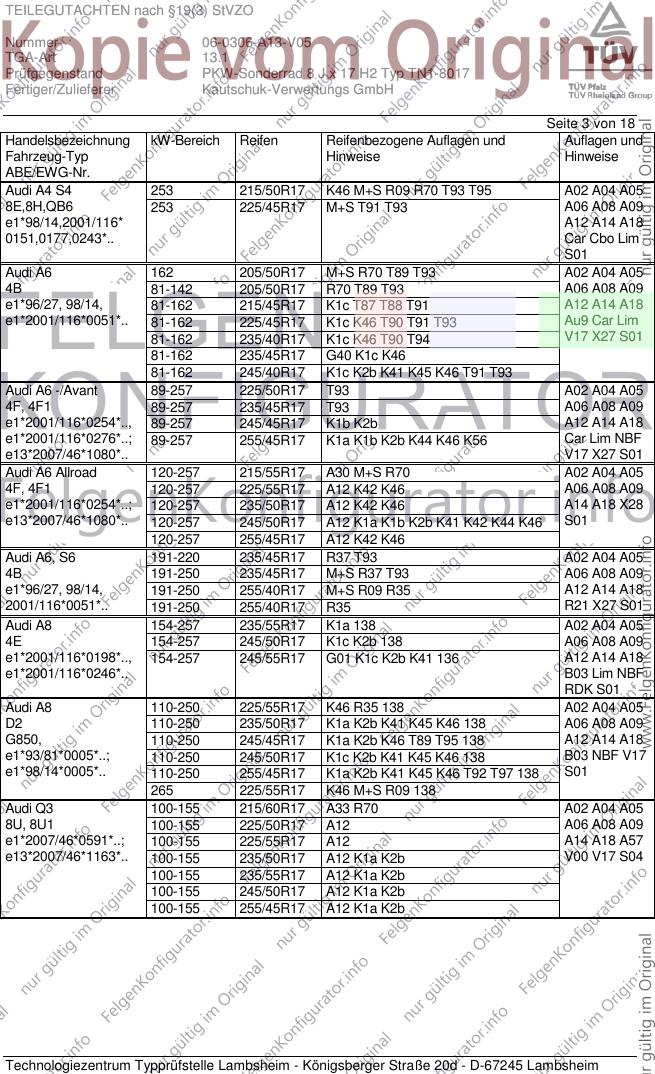

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 S4 253 215/50R17 K46 M+S R09 R70 T93 T95 A02 A04 A05
8E,8H,QB6 253 225/45R17 M+S T91 T93 A06 A08 A09
e1*98/14,2001/116* A12 A14 A18
0151,0177,0243*.. Car Cbo Lim
S01
Audi A6 162 205/50R17 M+S R70 T89 T93 A02 A04 A05
4B 81-142 205/50R17 R70 T89 T93 A06 A08 A09
e1*96/27, 98/14, 81-162 215/45R17 K1c T87 T88 T91 A12 A14 A18
e1*2001/116*0051*.. 81-162 225/45R17 K1c K46 T90 T91 T93 Au9 Car Lim
81-162 235/40R17 K1c K46 T90 T94 V17 X27 S01
81-162 235/45R17 G40 K1c K46
81-162 245/40R17 K1c K2b K41 K45 K46 T91 T93
Audi A6 -/Avant 89-257 225/50R17 T93 A02 A04 A05
4F, 4F1 89-257 235/45R17 T93 A06 A08 A09
e1*2001/116*0254*.., 89-257 245/45R17 K1b K2b A12 A14 A18
e1*2001/116*0276*..; 89-257 255/45R17 K1a K1b K2b K44 K46 K56 Car Lim NBF
e13*2007/46*1080*.. V17 X27 S01
Audi A6 Allroad 120-257 215/55R17 A30 M+S R70 A02 A04 A05
4F, 4F1 120-257 225/55R17 A12 K42 K46 A06 A08 A09
e1*2001/116*0254*..; 120-257 235/50R17 A12 K42 K46 A14 A18 X28
e13*2007/46*1080*.. 120-257 245/50R17 A12 K1a K1b K2b K41 K42 K44 K46 S01
120-257 255/45R17 A12 K42 K46
Audi A6, S6 191-220 235/45R17 R37 T93 A02 A04 A05
4B 191-250 235/45R17 M+S R37 T93 A06 A08 A09
e1*96/27, 98/14, 191-250 255/40R17 M+S R09 R35 A12 A14 A18
2001/116*0051*.. 191-250 255/40R17 R35 R21 X27 S01
Audi A8 154-257 235/55R17 K1a 138 A02 A04 A05
4E 154-257 245/50R17 K1c K2b 138 A06 A08 A09
e1*2001/116*0198*.., 154-257 245/55R17 G01 K1c K2b K41 136 A12 A14 A18
e1*2001/116*0246*.. B03 Lim NBF
RDK S01
Audi A8 110-250 225/55R17 K46 R35 138 A02 A04 A05
D2 110-250 235/50R17 K1a K2b K41 K45 K46 138 A06 A08 A09
G850, 110-250 245/45R17 K1a K2b K46 T89 T95 138 A12 A14 A18
e1*93/81*0005*..; 110-250 245/50R17 K1c K2b K41 K45 K46 138 B03 NBF V17
e1*98/14*0005*.. 110-250 255/45R17 K1a K2b K41 K45 K46 T92 T97 138 S01
265 225/55R17 K46 M+S R09 138
Audi Q3 100-155 215/60R17 A33 R70 A02 A04 A05
8U, 8U1 100-155 225/50R17 A12 A06 A08 A09
e1*2007/46*0591*..; 100-155 225/55R17 A12 A14 A18 A57
e13*2007/46*1163*.. 100-155 235/50R17 A12 K1a K2b V00 V17 S04
100-155 235/55R17 A12 K1a K2b
100-155 245/50R17 A12 K1a K2b
100-155 255/45R17 A12 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

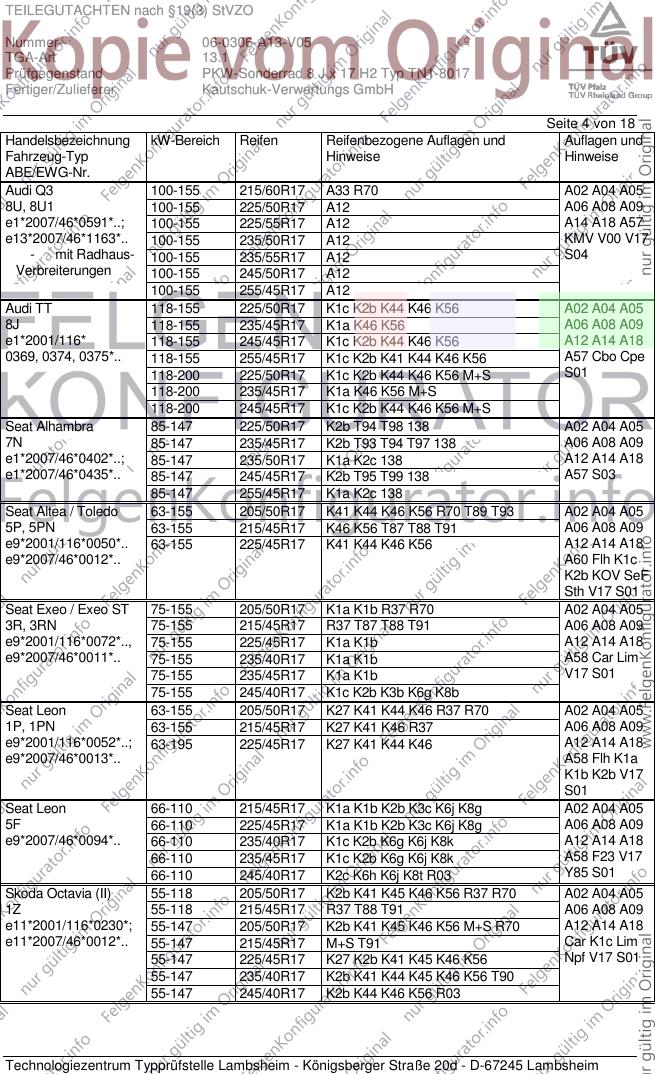

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 100-155 215/60R17 A33 R70 A02 A04 A05
8U, 8U1 100-155 225/50R17 A12 A06 A08 A09
e1*2007/46*0591*..; 100-155 225/55R17 A12 A14 A18 A57
e13*2007/46*1163*.. 100-155 235/50R17 A12 KMV V00 V17
- mit Radhaus- 100-155 235/55R17 A12 S04
Verbreiterungen 100-155 245/50R17 A12
100-155 255/45R17 A12
Audi TT 118-155 225/50R17 K1c K2b K44 K46 K56 A02 A04 A05
8J 118-155 235/45R17 K1a K46 K56 A06 A08 A09
e1*2001/116* 118-155 245/45R17 K1c K2b K44 K46 K56 A12 A14 A18
0369, 0374, 0375*.. 118-155 255/45R17 K1c K2b K41 K44 K46 K56 A57 Cbo Cpe
118-200 225/50R17 K1c K2b K44 K46 K56 M+S S01
118-200 235/45R17 K1a K46 K56 M+S
118-200 245/45R17 K1c K2b K44 K46 K56 M+S
Seat Alhambra 85-147 225/50R17 K2b T94 T98 138 A02 A04 A05
7N 85-147 235/45R17 K2b T93 T94 T97 138 A06 A08 A09
e1*2007/46*0402*..; 85-147 235/50R17 K1a K2c 138 A12 A14 A18
e1*2007/46*0435*.. 85-147 245/45R17 K2b T95 T99 138 A57 S03
85-147 255/45R17 K1a K2c 138
Seat Altea / Toledo 63-155 205/50R17 K41 K44 K46 K56 R70 T89 T93 A02 A04 A05
5P, 5PN 63-155 215/45R17 K46 K56 T87 T88 T91 A06 A08 A09
e9*2001/116*0050*.. 63-155 225/45R17 K41 K44 K46 K56 A12 A14 A18
e9*2007/46*0012*.. A60 Flh K1c
K2b KOV SeF
Sth V17 S01
Seat Exeo / Exeo ST 75-155 205/50R17 K1a K1b R37 R70 A02 A04 A05
3R, 3RN 75-155 215/45R17 R37 T87 T88 T91 A06 A08 A09
e9*2001/116*0072*.., 75-155 225/45R17 K1a K1b A12 A14 A18
e9*2007/46*0011*.. 75-155 235/40R17 K1a K1b A58 Car Lim
75-155 235/45R17 K1a K1b V17 S01
75-155 245/40R17 K1c K2b K3b K6g K8b
Seat Leon 63-155 205/50R17 K27 K41 K44 K46 R37 R70 A02 A04 A05
1P, 1PN 63-155 215/45R17 K27 K41 K46 R37 A06 A08 A09
e9*2001/116*0052*..; 63-195 225/45R17 K27 K41 K44 K46 A12 A14 A18
e9*2007/46*0013*.. A58 Flh K1a
K1b K2b V17
S01
Seat Leon 66-110 215/45R17 K1a K1b K2b K3c K6j K8g A02 A04 A05
5F 66-110 225/45R17 K1a K1b K2b K3c K6j K8g A06 A08 A09
e9*2007/46*0094*.. 66-110 235/40R17 K1c K2b K6g K6j K8k A12 A14 A18
66-110 235/45R17 K1c K2b K6g K6j K8k A58 F23 V17
66-110 245/40R17 K2c K6h K6j K8t R03 Y85 S01
Skoda Octavia (II) 55-118 205/50R17 K2b K41 K45 K46 K56 R37 R70 A02 A04 A05
1Z 55-118 215/45R17 R37 T88 T91 A06 A08 A09
e11*2001/116*0230*; 55-147 205/50R17 K2b K41 K45 K46 K56 M+S R70 A12 A14 A18
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 Car K1c Lim
55-147 225/45R17 K27 K2b K41 K45 K46 K56 Npf V17 S01
55-147 235/40R17 K2b K41 K44 K45 K46 K56 T90
55-147 245/40R17 K2b K44 K46 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

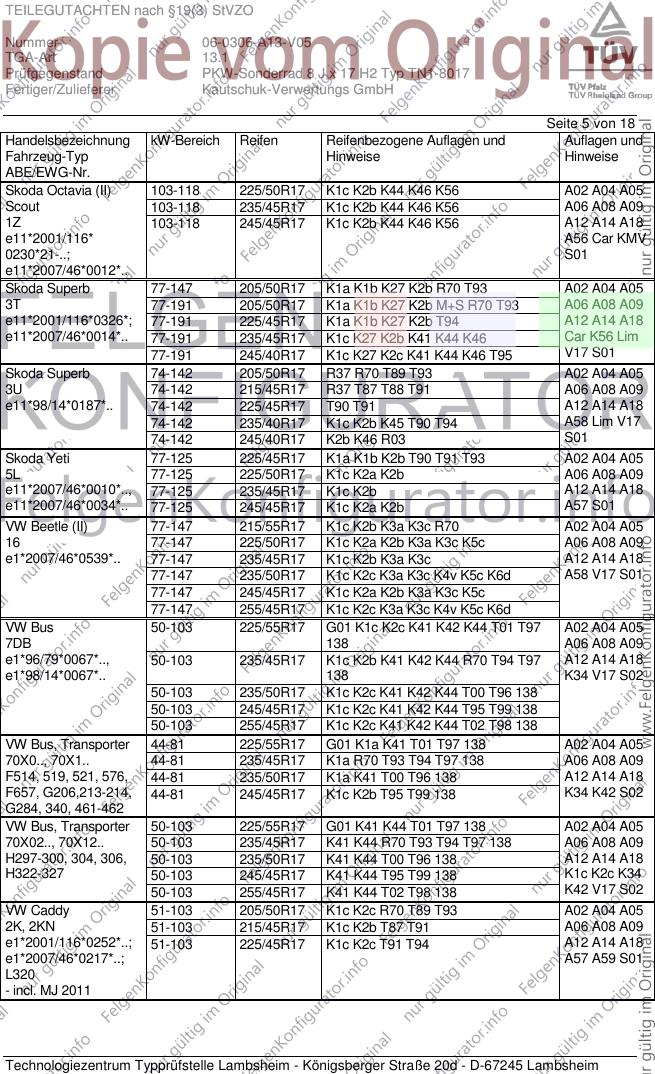

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 103-118 225/50R17 K1c K2b K44 K46 K56 A02 A04 A05
Scout 103-118 235/45R17 K1c K2b K44 K46 K56 A06 A08 A09
1Z 103-118 245/45R17 K1c K2b K44 K46 K56 A12 A14 A18
e11*2001/116* A56 Car KMV
0230*21-..; S01
e11*2007/46*0012*..
Skoda Superb 77-147 205/50R17 K1a K1b K27 K2b R70 T93 A02 A04 A05
3T 77-191 205/50R17 K1a K1b K27 K2b M+S R70 T93 A06 A08 A09
e11*2001/116*0326*; 77-191 225/45R17 K1a K1b K27 K2b T94 A12 A14 A18
e11*2007/46*0014*.. 77-191 235/45R17 K1c K27 K2b K41 K44 K46 Car K56 Lim
77-191 245/40R17 K1c K27 K2c K41 K44 K46 T95 V17 S01
Skoda Superb 74-142 205/50R17 R37 R70 T89 T93 A02 A04 A05
3U 74-142 215/45R17 R37 T87 T88 T91 A06 A08 A09
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 A12 A14 A18
74-142 235/40R17 K1c K2b K45 T90 T94 A58 Lim V17
74-142 245/40R17 K2b K46 R03 S01
Skoda Yeti 77-125 225/45R17 K1a K1b K2b T90 T91 T93 A02 A04 A05
5L 77-125 225/50R17 K1c K2a K2b A06 A08 A09
e11*2007/46*0010*.., 77-125 235/45R17 K1c K2b A12 A14 A18
e11*2007/46*0034*.. 77-125 245/45R17 K1c K2a K2b A57 S01
VW Beetle (II) 77-147 215/55R17 K1c K2b K3a K3c R70 A02 A04 A05
16 77-147 225/50R17 K1c K2a K2b K3a K3c K5c A06 A08 A09
e1*2007/46*0539*.. 77-147 235/45R17 K1c K2b K3a K3c A12 A14 A18
77-147 235/50R17 K1c K2c K3a K3c K4v K5c K6d A58 V17 S01
77-147 245/45R17 K1c K2a K2b K3a K3c K5c
77-147 255/45R17 K1c K2c K3a K3c K4v K5c K6d
VW Bus 50-103 225/55R17 G01 K1c K2c K41 K42 K44 T01 T97 A02 A04 A05
7DB 138 A06 A08 A09
e1*96/79*0067*.., 50-103 235/45R17 K1c K2b K41 K42 K44 R70 T94 T97 A12 A14 A18
e1*98/14*0067*.. 138 K34 V17 S02
50-103 235/50R17 K1c K2c K41 K42 K44 T00 T96 138
50-103 245/45R17 K1c K2c K41 K42 K44 T95 T99 138
50-103 255/45R17 K1c K2c K41 K42 K44 T02 T98 138
VW Bus, Transporter 44-81 225/55R17 G01 K1a K41 T01 T97 138 A02 A04 A05
70X0.., 70X1.. 44-81 235/45R17 K1a R70 T93 T94 T97 138 A06 A08 A09
F514, 519, 521, 576, 44-81 235/50R17 K1a K41 T00 T96 138 A12 A14 A18
F657, G206,213-214, 44-81 245/45R17 K1c K2b T95 T99 138 K34 K42 S02
G284, 340, 461-462
VW Bus, Transporter 50-103 225/55R17 G01 K41 K44 T01 T97 138 A02 A04 A05
70X02.., 70X12.. 50-103 235/45R17 K41 K44 R70 T93 T94 T97 138 A06 A08 A09
H297-300, 304, 306, 50-103 235/50R17 K41 K44 T00 T96 138 A12 A14 A18
H322-327 50-103 245/45R17 K41 K44 T95 T99 138 K1c K2c K34
50-103 255/45R17 K41 K44 T02 T98 138 K42 V17 S02
VW Caddy 51-103 205/50R17 K1c K2c R70 T89 T93 A02 A04 A05
2K, 2KN 51-103 215/45R17 K1c K2b T87 T91 A06 A08 A09
e1*2001/116*0252*..; 51-103 225/45R17 K1c K2c T91 T94 A12 A14 A18
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

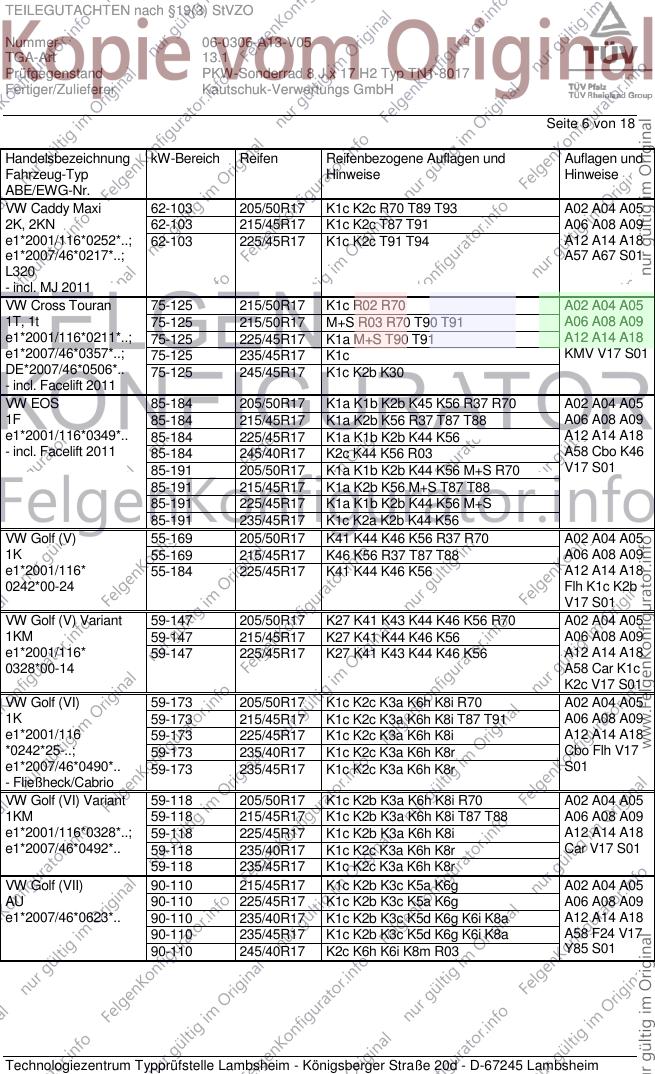

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy Maxi 62-103 205/50R17 K1c K2c R70 T89 T93 A02 A04 A05
2K, 2KN 62-103 215/45R17 K1c K2c T87 T91 A06 A08 A09
e1*2001/116*0252*..; 62-103 225/45R17 K1c K2c T91 T94 A12 A14 A18
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 215/50R17 K1c R02 R70 A02 A04 A05
1T, 1t 75-125 215/50R17 M+S R03 R70 T90 T91 A06 A08 A09
e1*2001/116*0211*..; 75-125 225/45R17 K1a M+S T90 T91 A12 A14 A18
e1*2007/46*0357*..; 75-125 235/45R17 K1c KMV V17 S01
DE*2007/46*0506*.. 75-125 245/45R17 K1c K2b K30
- incl. Facelift 2011
VW EOS 85-184 205/50R17 K1a K1b K2b K45 K56 R37 R70 A02 A04 A05
1F 85-184 215/45R17 K1a K2b K56 R37 T87 T88 A06 A08 A09
e1*2001/116*0349*.. 85-184 225/45R17 K1a K1b K2b K44 K56 A12 A14 A18
- incl. Facelift 2011 85-184 245/40R17 K2c K44 K56 R03 A58 Cbo K46
85-191 205/50R17 K1a K1b K2b K44 K56 M+S R70 V17 S01
85-191 215/45R17 K1a K2b K56 M+S T87 T88
85-191 225/45R17 K1a K1b K2b K44 K56 M+S
85-191 235/45R17 K1c K2a K2b K44 K56
VW Golf (V) 55-169 205/50R17 K41 K44 K46 K56 R37 R70 A02 A04 A05
1K 55-169 215/45R17 K46 K56 R37 T87 T88 A06 A08 A09
e1*2001/116* 55-184 225/45R17 K41 K44 K46 K56 A12 A14 A18
0242*00-24 Flh K1c K2b
V17 S01
VW Golf (V) Variant 59-147 205/50R17 K27 K41 K43 K44 K46 K56 R70 A02 A04 A05
1KM 59-147 215/45R17 K27 K41 K44 K46 K56 A06 A08 A09
e1*2001/116* 59-147 225/45R17 K27 K41 K43 K44 K46 K56 A12 A14 A18
0328*00-14 A58 Car K1c
K2c V17 S01
VW Golf (VI) 59-173 205/50R17 K1c K2c K3a K6h K8i R70 A02 A04 A05
1K 59-173 215/45R17 K1c K2c K3a K6h K8i T87 T91 A06 A08 A09
e1*2001/116 59-173 225/45R17 K1c K2c K3a K6h K8i A12 A14 A18
*0242*25-..; 59-173 235/40R17 K1c K2c K3a K6h K8r Cbo Flh V17
e1*2007/46*0490*.. 59-173 235/45R17 K1c K2c K3a K6h K8r S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8i R70 A02 A04 A05
1KM 59-118 215/45R17 K1c K2b K3a K6h K8i T87 T88 A06 A08 A09
e1*2001/116*0328*..; 59-118 225/45R17 K1c K2b K3a K6h K8i A12 A14 A18
e1*2007/46*0492*.. 59-118 235/40R17 K1c K2c K3a K6h K8r Car V17 S01
59-118 235/45R17 K1c K2c K3a K6h K8r
VW Golf (VII) 90-110 215/45R17 K1c K2b K3c K5a K6g A02 A04 A05
AU 90-110 225/45R17 K1c K2b K3c K5a K6g A06 A08 A09
e1*2007/46*0623*.. 90-110 235/40R17 K1c K2b K3c K5d K6g K6i K8a A12 A14 A18
90-110 235/45R17 K1c K2b K3c K5d K6g K6i K8a A58 F24 V17
90-110 245/40R17 K2c K6h K6i K8m R03 Y85 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

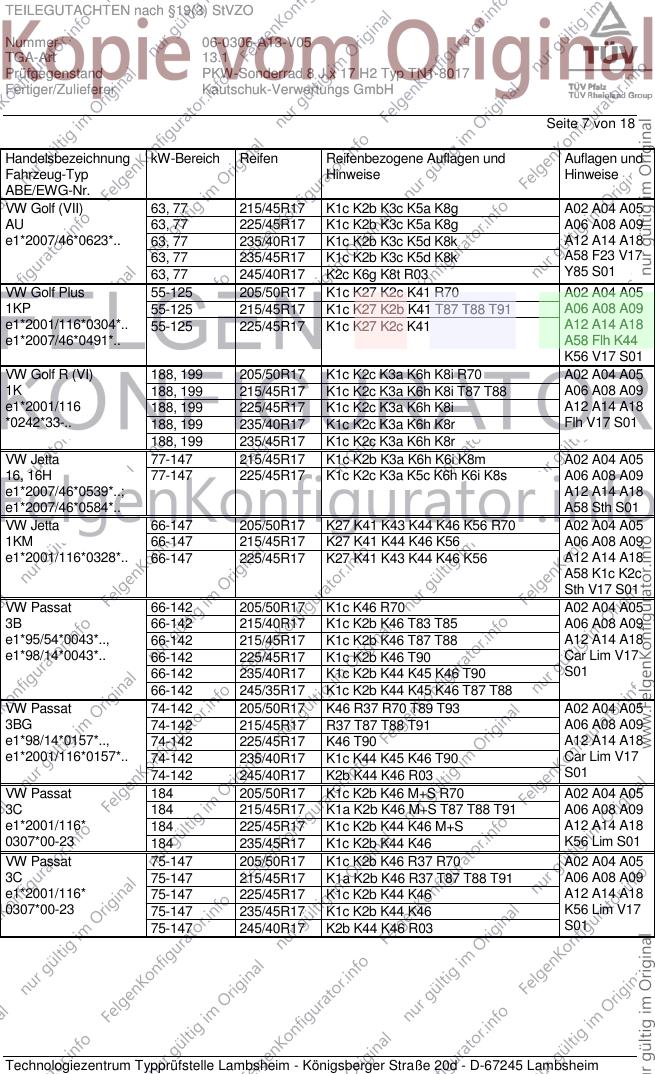

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) 63, 77 215/45R17 K1c K2b K3c K5a K8g A02 A04 A05
AU 63, 77 225/45R17 K1c K2b K3c K5a K8g A06 A08 A09
e1*2007/46*0623*.. 63, 77 235/40R17 K1c K2b K3c K5d K8k A12 A14 A18
63, 77 235/45R17 K1c K2b K3c K5d K8k A58 F23 V17
63, 77 245/40R17 K2c K6g K8t R03 Y85 S01
VW Golf Plus 55-125 205/50R17 K1c K27 K2c K41 R70 A02 A04 A05
1KP 55-125 215/45R17 K1c K27 K2b K41 T87 T88 T91 A06 A08 A09
e1*2001/116*0304*.. 55-125 225/45R17 K1c K27 K2c K41 A12 A14 A18
e1*2007/46*0491*.. A58 Flh K44
K56 V17 S01
VW Golf R (VI) 188, 199 205/50R17 K1c K2c K3a K6h K8i R70 A02 A04 A05
1K 188, 199 215/45R17 K1c K2c K3a K6h K8i T87 T88 A06 A08 A09
e1*2001/116 188, 199 225/45R17 K1c K2c K3a K6h K8i A12 A14 A18
*0242*33-.. 188, 199 235/40R17 K1c K2c K3a K6h K8r Flh V17 S01
188, 199 235/45R17 K1c K2c K3a K6h K8r
VW Jetta 77-147 215/45R17 K1c K2b K3a K6h K6i K8m A02 A04 A05
16, 16H 77-147 225/45R17 K1c K2c K3a K5c K6h K6i K8s A06 A08 A09
e1*2007/46*0539*..; A12 A14 A18
e1*2007/46*0584*.. A58 Sth S01
VW Jetta 66-147 205/50R17 K27 K41 K43 K44 K46 K56 R70 A02 A04 A05
1KM 66-147 215/45R17 K27 K41 K44 K46 K56 A06 A08 A09
e1*2001/116*0328*.. 66-147 225/45R17 K27 K41 K43 K44 K46 K56 A12 A14 A18
A58 K1c K2c
Sth V17 S01
VW Passat 66-142 205/50R17 K1c K46 R70 A02 A04 A05
3B 66-142 215/40R17 K1c K2b K46 T83 T85 A06 A08 A09
e1*95/54*0043*.., 66-142 215/45R17 K1c K2b K46 T87 T88 A12 A14 A18
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b K46 T90 Car Lim V17
66-142 235/40R17 K1c K2b K44 K45 K46 T90 S01
66-142 245/35R17 K1c K2b K44 K45 K46 T87 T88
VW Passat 74-142 205/50R17 K46 R37 R70 T89 T93 A02 A04 A05
3BG 74-142 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*98/14*0157*.., 74-142 225/45R17 K46 T90 A12 A14 A18
e1*2001/116*0157*.. 74-142 235/40R17 K1c K44 K45 K46 T90 Car Lim V17
74-142 245/40R17 K2b K44 K46 R03 S01
VW Passat 184 205/50R17 K1c K2b K46 M+S R70 A02 A04 A05
3C 184 215/45R17 K1a K2b K46 M+S T87 T88 T91 A06 A08 A09
e1*2001/116* 184 225/45R17 K1c K2b K44 K46 M+S A12 A14 A18
0307*00-23 184 235/45R17 K1c K2b K44 K46 K56 Lim S01
VW Passat 75-147 205/50R17 K1c K2b K46 R37 R70 A02 A04 A05
3C 75-147 215/45R17 K1a K2b K46 R37 T87 T88 T91 A06 A08 A09
e1*2001/116* 75-147 225/45R17 K1c K2b K44 K46 A12 A14 A18
0307*00-23 75-147 235/45R17 K1c K2b K44 K46 K56 Lim V17
75-147 245/40R17 K2b K44 K46 R03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

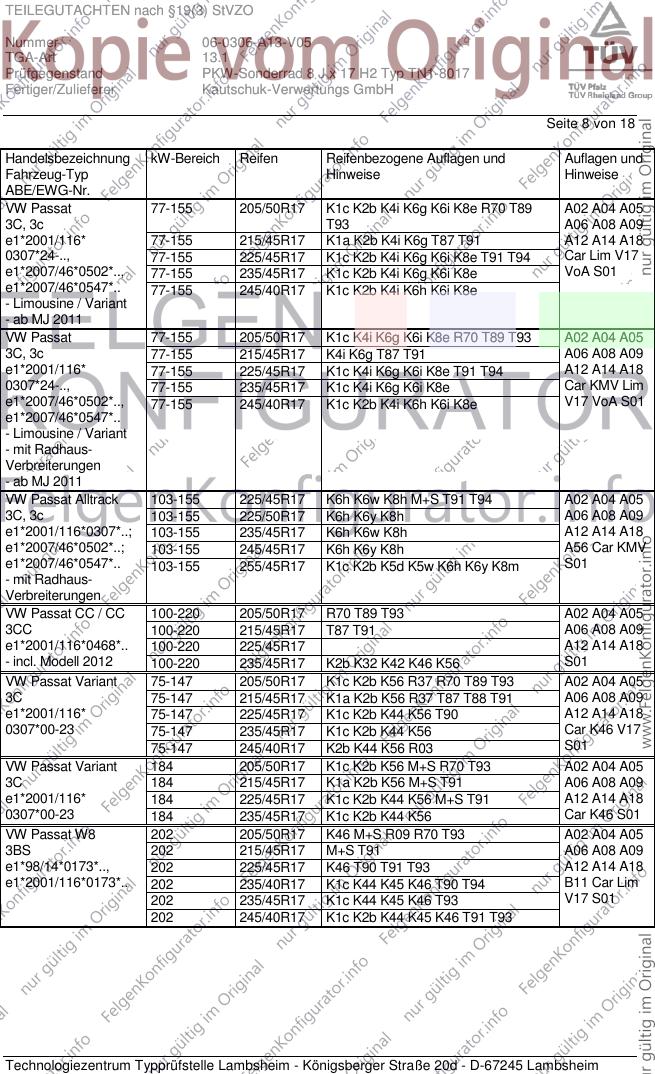

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 205/50R17 K1c K2b K4i K6g K6i K8e R70 T89 A02 A04 A05
3C, 3c T93 A06 A08 A09
e1*2001/116* 77-155 215/45R17 K1a K2b K4i K6g T87 T91 A12 A14 A18
0307*24-.., 77-155 225/45R17 K1c K2b K4i K6g K6i K8e T91 T94 Car Lim V17
e1*2007/46*0502*.., 77-155 235/45R17 K1c K2b K4i K6g K6i K8e VoA S01
e1*2007/46*0547*.. 77-155 245/40R17 K1c K2b K4i K6h K6i K8e
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 K1c K4i K6g K6i K8e R70 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 K4i K6g T87 T91 A06 A08 A09
e1*2001/116* 77-155 225/45R17 K1c K4i K6g K6i K8e T91 T94 A12 A14 A18
0307*24-.., 77-155 235/45R17 K1c K4i K6g K6i K8e Car KMV Lim
e1*2007/46*0502*.., 77-155 245/40R17 K1c K2b K4i K6h K6i K8e V17 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/45R17 K6h K6w K8h M+S T91 T94 A02 A04 A05
3C, 3c 103-155 225/50R17 K6h K6y K8h A06 A08 A09
e1*2001/116*0307*..; 103-155 235/45R17 K6h K6w K8h A12 A14 A18
e1*2007/46*0502*..; 103-155 245/45R17 K6h K6y K8h A56 Car KMV
e1*2007/46*0547*.. 103-155 255/45R17 K1c K2b K5d K5w K6h K6y K8m S01
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 205/50R17 R70 T89 T93 A02 A04 A05
3CC 100-220 215/45R17 T87 T91 A06 A08 A09
e1*2001/116*0468*.. 100-220 225/45R17 A12 A14 A18
- incl. Modell 2012 100-220 235/45R17 K2b K32 K42 K46 K56 S01
VW Passat Variant 75-147 205/50R17 K1c K2b K56 R37 R70 T89 T93 A02 A04 A05
3C 75-147 215/45R17 K1a K2b K56 R37 T87 T88 T91 A06 A08 A09
e1*2001/116* 75-147 225/45R17 K1c K2b K44 K56 T90 A12 A14 A18
0307*00-23 75-147 235/45R17 K1c K2b K44 K56 Car K46 V17
75-147 245/40R17 K2b K44 K56 R03 S01
VW Passat Variant 184 205/50R17 K1c K2b K56 M+S R70 T93 A02 A04 A05
3C 184 215/45R17 K1a K2b K56 M+S T91 A06 A08 A09
e1*2001/116* 184 225/45R17 K1c K2b K44 K56 M+S T91 A12 A14 A18
0307*00-23 184 235/45R17 K1c K2b K44 K56 Car K46 S01
VW Passat W8 202 205/50R17 K46 M+S R09 R70 T93 A02 A04 A05
3BS 202 215/45R17 M+S T91 A06 A08 A09
e1*98/14*0173*.., 202 225/45R17 K46 T90 T91 T93 A12 A14 A18
e1*2001/116*0173*.. 202 235/40R17 K1c K44 K45 K46 T90 T94 B11 Car Lim
202 235/45R17 K1c K44 K45 K46 T93 V17 S01
202 245/40R17 K1c K2b K44 K45 K46 T91 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

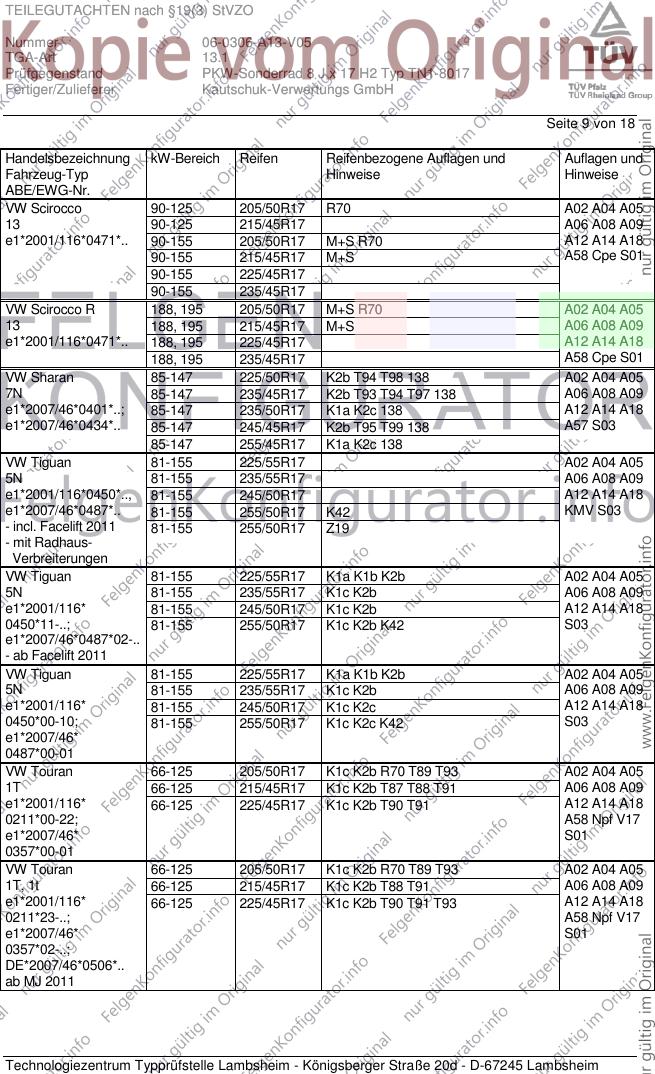

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-125 205/50R17 R70 A02 A04 A05
13 90-125 215/45R17 A06 A08 A09
e1*2001/116*0471*.. 90-155 205/50R17 M+S R70 A12 A14 A18
90-155 215/45R17 M+S A58 Cpe S01
90-155 225/45R17
90-155 235/45R17
VW Scirocco R 188, 195 205/50R17 M+S R70 A02 A04 A05
13 188, 195 215/45R17 M+S A06 A08 A09
e1*2001/116*0471*.. 188, 195 225/45R17 A12 A14 A18
188, 195 235/45R17 A58 Cpe S01
VW Sharan 85-147 225/50R17 K2b T94 T98 138 A02 A04 A05
7N 85-147 235/45R17 K2b T93 T94 T97 138 A06 A08 A09
e1*2007/46*0401*..; 85-147 235/50R17 K1a K2c 138 A12 A14 A18
e1*2007/46*0434*.. 85-147 245/45R17 K2b T95 T99 138 A57 S03
85-147 255/45R17 K1a K2c 138
VW Tiguan 81-155 225/55R17 A02 A04 A05
5N 81-155 235/55R17 A06 A08 A09
e1*2001/116*0450*.., 81-155 245/50R17 A12 A14 A18
e1*2007/46*0487*.. 81-155 255/50R17 K42 KMV S03
- incl. Facelift 2011 81-155 255/50R17 Z19
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/55R17 K1a K1b K2b A02 A04 A05
5N 81-155 235/55R17 K1c K2b A06 A08 A09
e1*2001/116* 81-155 245/50R17 K1c K2b A12 A14 A18
0450*11-..; 81-155 255/50R17 K1c K2b K42 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/55R17 K1a K1b K2b A02 A04 A05
5N 81-155 235/55R17 K1c K2b A06 A08 A09
e1*2001/116* 81-155 245/50R17 K1c K2c A12 A14 A18
0450*00-10; 81-155 255/50R17 K1c K2c K42 S03
e1*2007/46*
0487*00-01
VW Touran 66-125 205/50R17 K1c K2b R70 T89 T93 A02 A04 A05
1T 66-125 215/45R17 K1c K2b T87 T88 T91 A06 A08 A09
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 A12 A14 A18
0211*00-22; A58 Npf V17
e1*2007/46* S01
0357*00-01
VW Touran 66-125 205/50R17 K1c K2b R70 T89 T93 A02 A04 A05
1T, 1t 66-125 215/45R17 K1c K2b T88 T91 A06 A08 A09
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 T93 A12 A14 A18
0211*23-..; A58 Npf V17
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

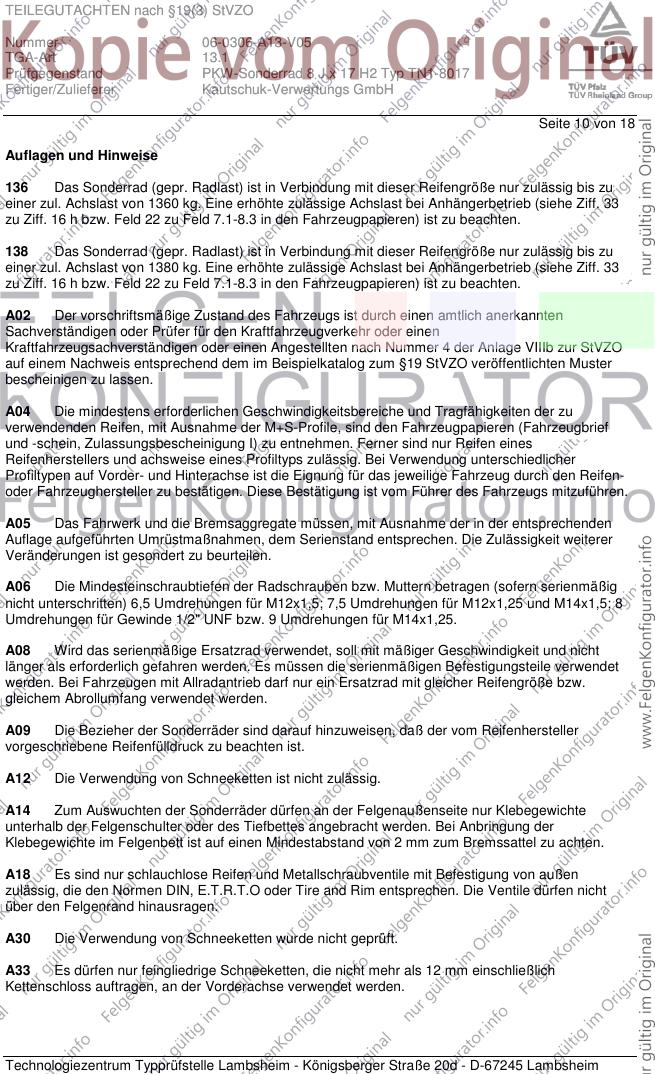

Seite 10 von 18
Auflagen und Hinweise
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

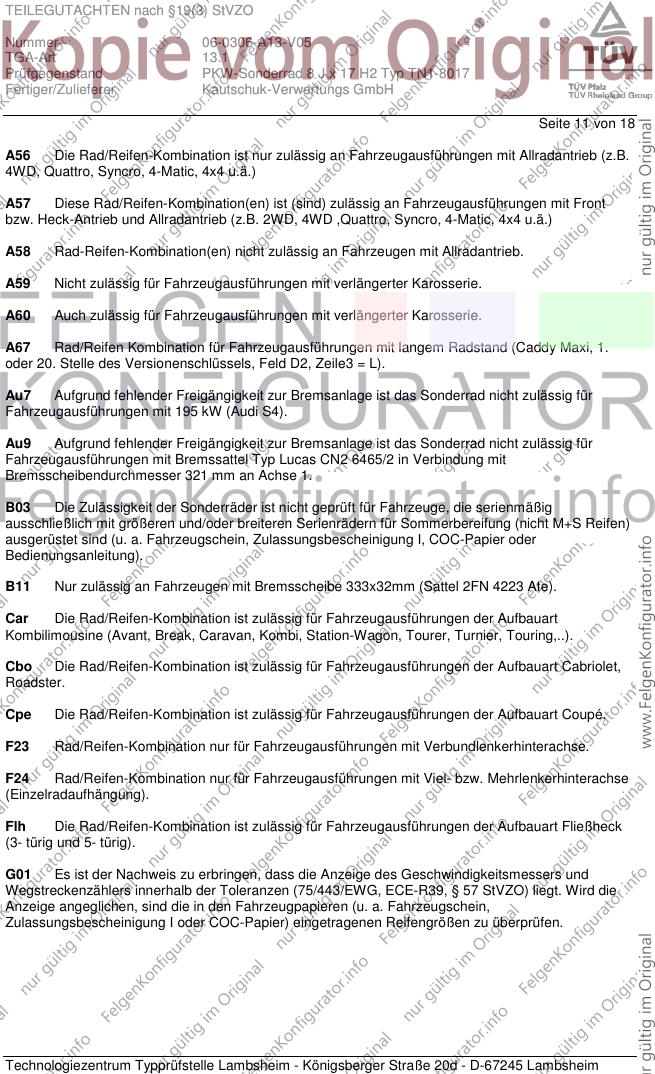

Seite 11 von 18
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

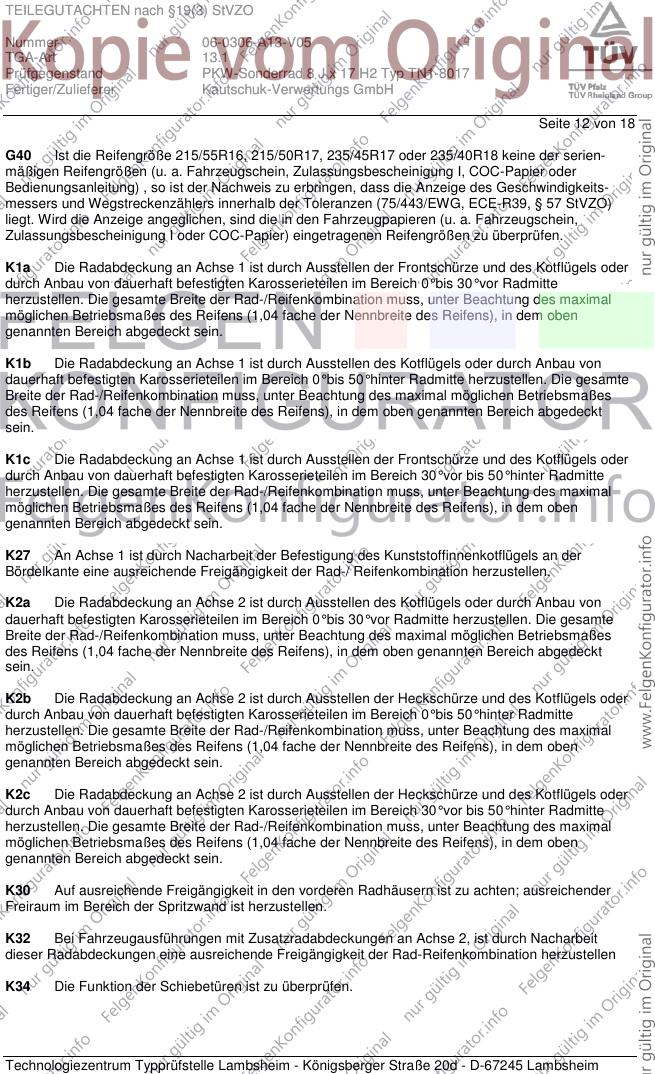

Seite 12 von 18
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

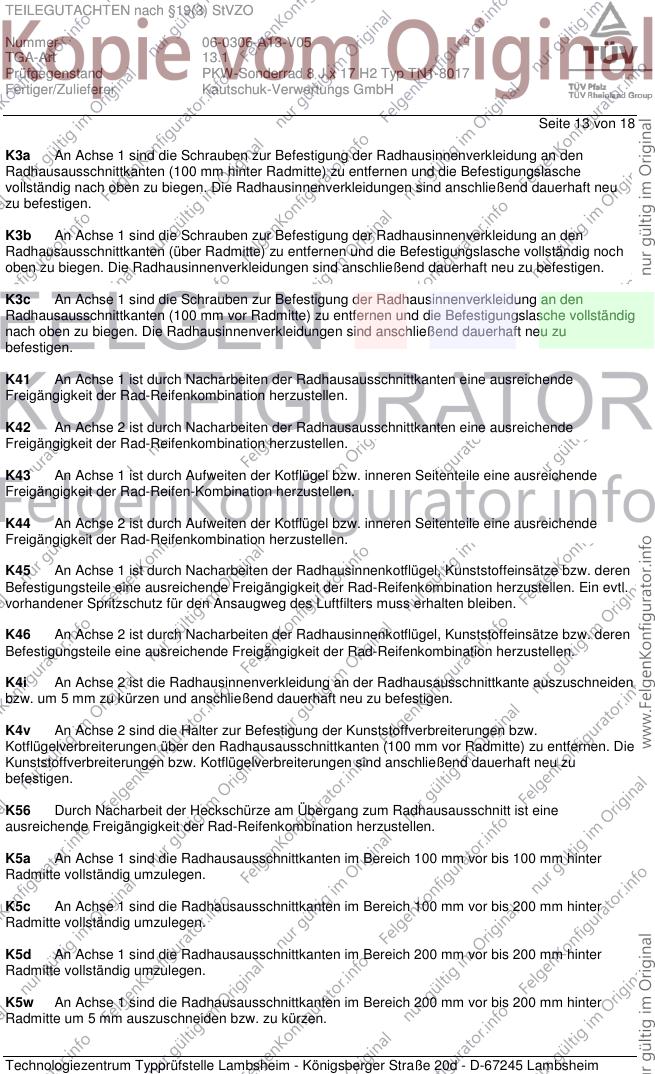

Seite 13 von 18
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

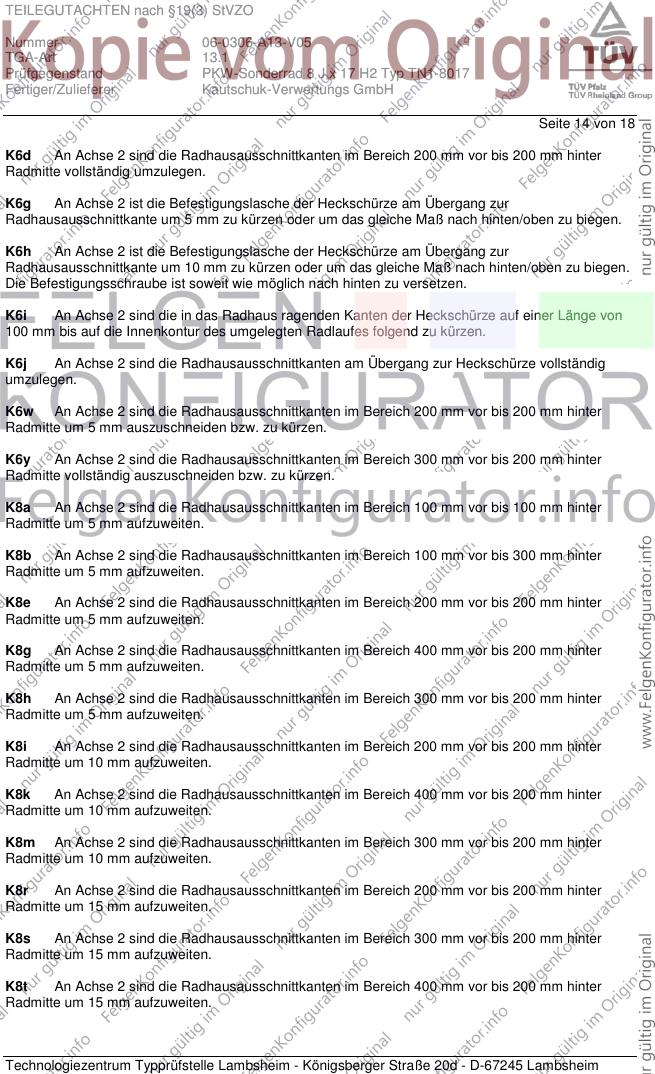

Seite 14 von 18
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

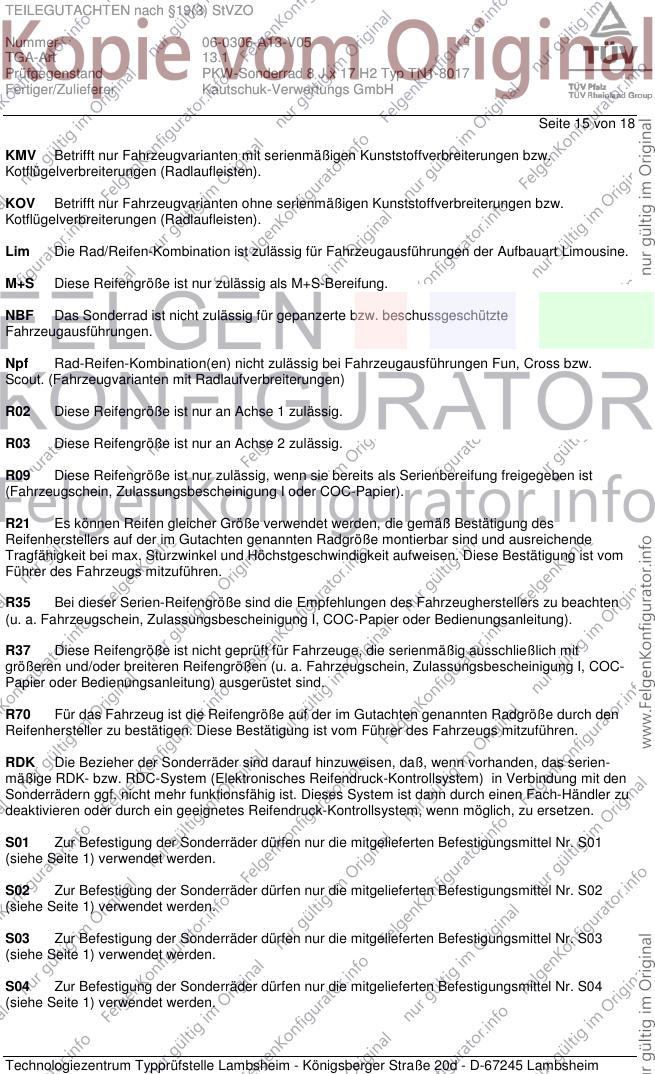

Seite 15 von 18
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

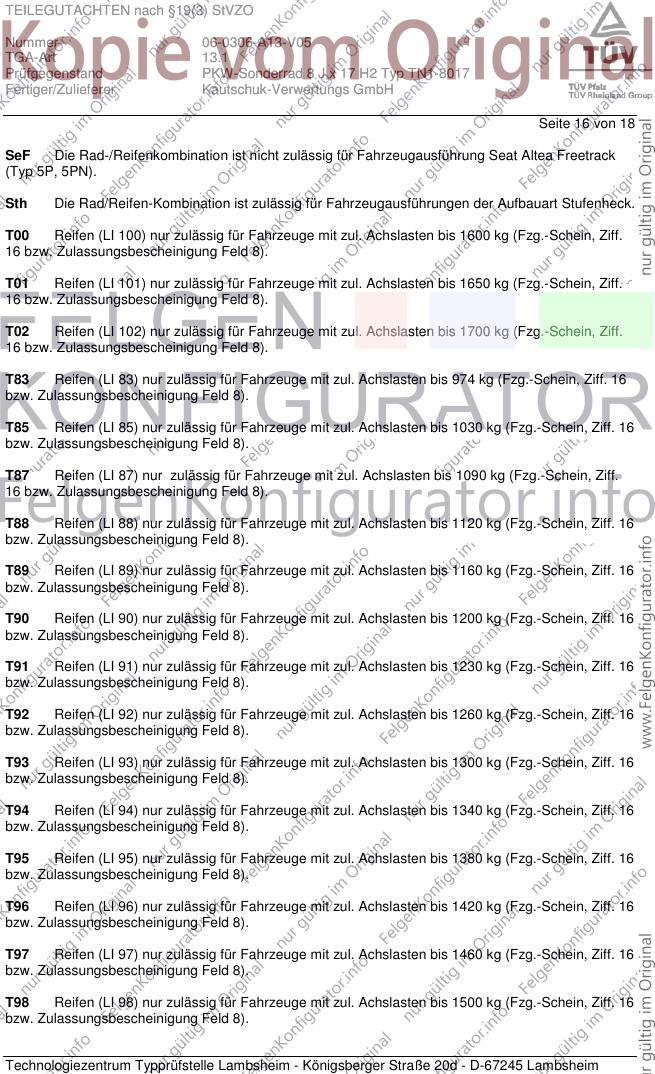

Seite 16 von 18
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

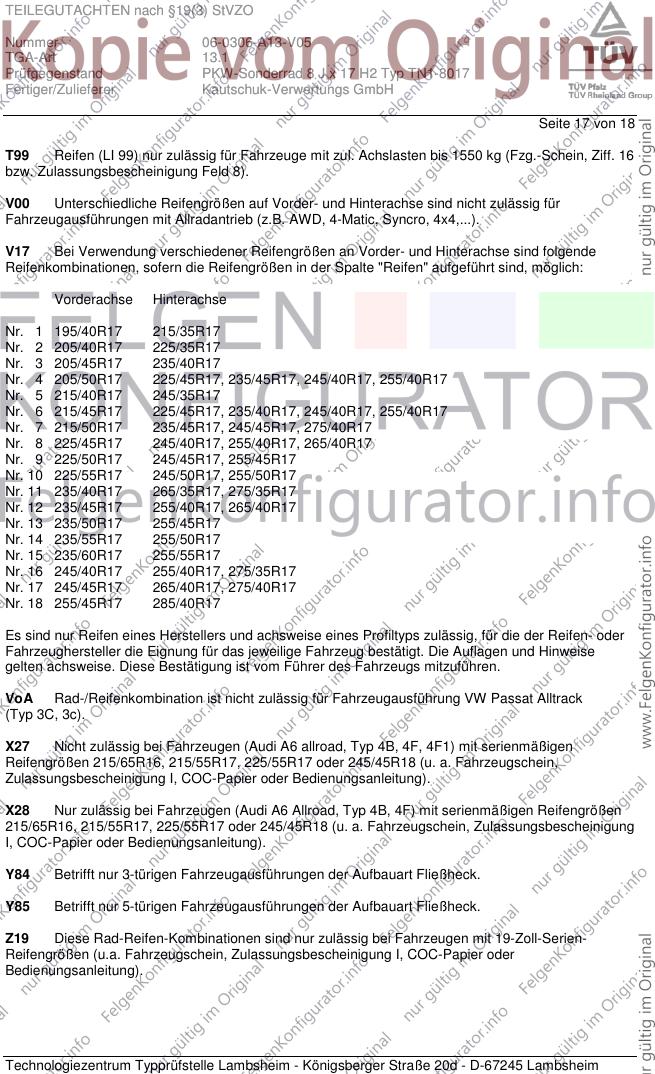

Seite 17 von 18
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y84 Betrifft nur 3-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A13-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

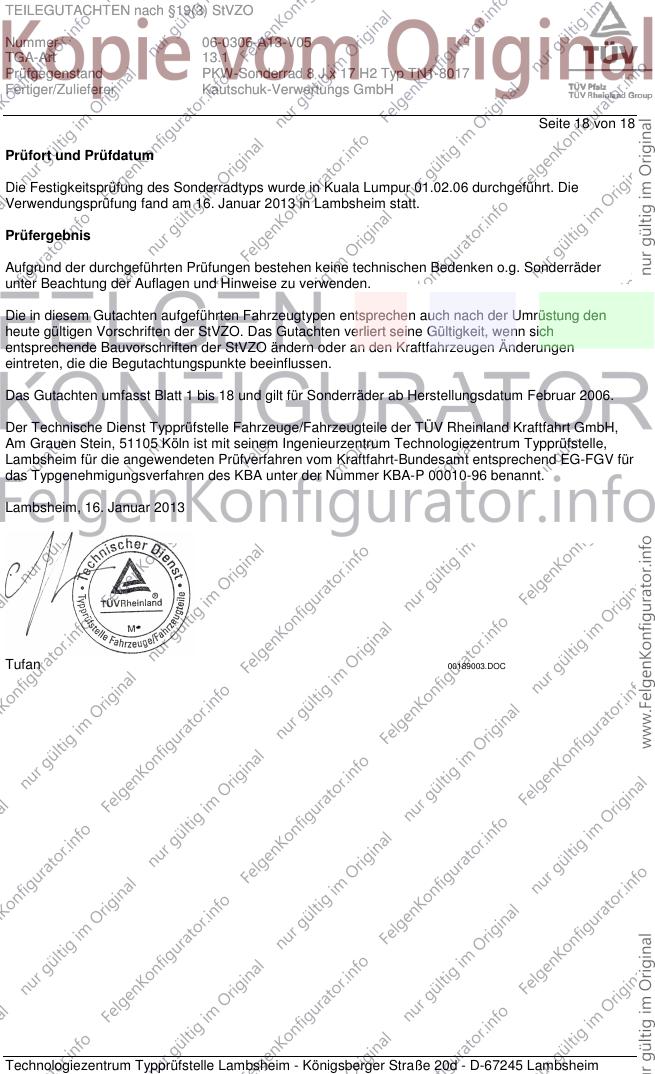

Seite 18 von 18
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.02.06 durchgeführt. Die
Verwendungsprüfung fand am 16. Januar 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Januar 2013
Tufan 00189003.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
