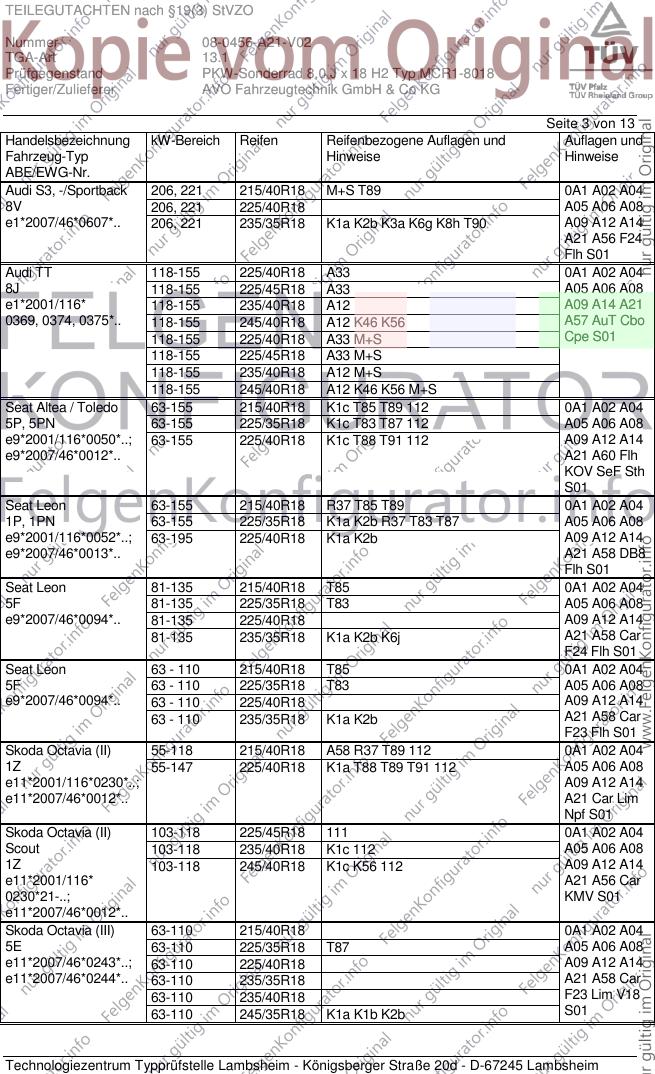

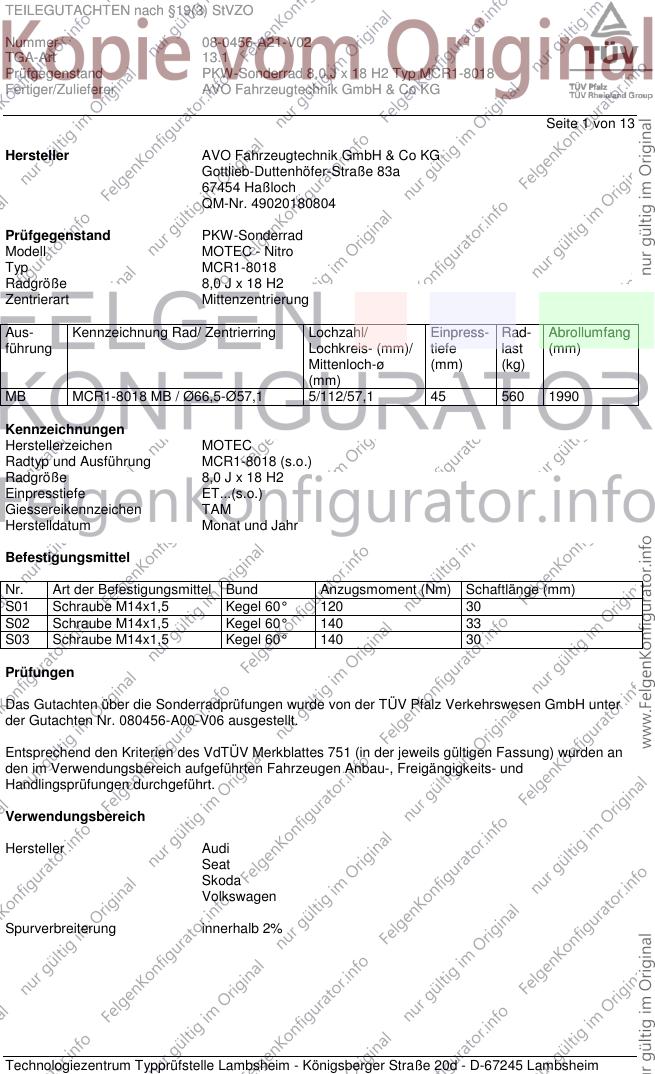

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 13
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - Nitro
Typ MCR1-8018
Radgröße 8,0 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCR1-8018 MB / Ø66,5-Ø57,1 5/112/57,1 45 560 1990
Kennzeichnungen
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR1-8018 (s.o.)
Radgröße 8,0 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080456-A00-V06 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 112 0A1 A02 A04
8P 75-147 225/35R18 K1c K56 T87 112 A05 A06 A08
e1*2001/116*0456*.. 75-147 225/40R18 K1c K56 112 A09 A12 A14
A21 A58 Cbo
S01
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 112 0A1 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T87 112 A05 A06 A08
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56 112 A09 A12 A14
e1*2001/116*0241*..; A21 Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 215/40R18 T85 T89 0A1 A02 A04
8V 77-135 225/35R18 T83 T87 A05 A06 A08
e1*2007/46*0607*.. 77-135 225/40R18 A09 A12 A14
77-135 235/35R18 K1a K2b K3a K6g K8h T86 T90 A21 A57 F24
77-135 245/35R18 K2b K4i K6g K8h R03 Flh V00 V18
S01
Audi A4 74-162 225/40R18 T88 T89 T91 112 0A1 A02 A04
8E 74-162 235/40R18 112 A05 A06 A08
e1*98/14*0151*.., A09 A12 A14
e1*2001/116*0151*.. A21 Car Lim
W20 S01
Audi A4 162 225/40R18 T88 T89 T91 112 0A1 A02 A04
QB6 162 235/40R18 112 A05 A06 A08
e1*2001/116*0243*.. A09 A12 A14
A21 Car Cbo
Lim W20 S01
Audi A4 Cabriolet 96-162 225/40R18 T88 T89 T91 T92 112 0A1 A02 A04
8H 96-162 235/40R18 T91 T93 112 A05 A06 A08
e1*98/14*0177*.., A09 A12 A14
e1*2001/116*0177*.. A21 Cbo W20
S01
Audi A6 -/Avant 89-132 225/45R18 T91 T95 111 0A1 A02 A04
4F, 4F1 89-132 235/40R18 T91 T93 112 A05 A06 A08
e1*2001/116*0254*.., 89-132 245/40R18 T93 112 A09 A12 A14
e1*2001/116*0276*..; A21 Car Lim
e13*2007/46*1080*.. NBF V18
W19 X27 S01
Audi Q3 100-155 225/45R18 111 0A1 A02 A04
8U, 8U1 100-155 225/50R18 108 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/45R18 110 A09 A12 A14
e13*2007/46*1163*.. 100-155 245/45R18 108 A21 A57 S02
Audi Q3 100-155 225/45R18 111 0A1 A02 A04
8U, 8U1 100-155 225/50R18 108 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/45R18 110 A09 A12 A14
e13*2007/46*1163*.. 100-155 245/45R18 108 A21 A57 KMV
- mit Radhaus- S02
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3, -/Sportback 206, 221 215/40R18 M+S T89 0A1 A02 A04
8V 206, 221 225/40R18 A05 A06 A08
e1*2007/46*0607*.. 206, 221 235/35R18 K1a K2b K3a K6g K8h T90 A09 A12 A14
A21 A56 F24
Flh S01
Audi TT 118-155 225/40R18 A33 0A1 A02 A04
8J 118-155 225/45R18 A33 A05 A06 A08
e1*2001/116* 118-155 235/40R18 A12 A09 A14 A21
0369, 0374, 0375*.. 118-155 245/40R18 A12 K46 K56 A57 AuT Cbo
118-155 225/40R18 A33 M+S Cpe S01
118-155 225/45R18 A33 M+S
118-155 235/40R18 A12 M+S
118-155 245/40R18 A12 K46 K56 M+S
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 112 0A1 A02 A04
5P, 5PN 63-155 225/35R18 K1c T83 T87 112 A05 A06 A08
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 112 A09 A12 A14
e9*2007/46*0012*.. A21 A60 Flh
KOV SeF Sth
S01
Seat Leon 63-155 215/40R18 R37 T85 T89 0A1 A02 A04
1P, 1PN 63-155 225/35R18 K1a K2b R37 T83 T87 A05 A06 A08
e9*2001/116*0052*..; 63-195 225/40R18 K1a K2b A09 A12 A14
e9*2007/46*0013*.. A21 A58 DB8
Flh S01
Seat Leon 81-135 215/40R18 T85 0A1 A02 A04
5F 81-135 225/35R18 T83 A05 A06 A08
e9*2007/46*0094*.. 81-135 225/40R18 A09 A12 A14
81-135 235/35R18 K1a K2b K6j A21 A58 Car
F24 Flh S01
Seat Leon 63 - 110 215/40R18 T85 0A1 A02 A04
5F 63 - 110 225/35R18 T83 A05 A06 A08
e9*2007/46*0094*.. 63 - 110 225/40R18 A09 A12 A14
63 - 110 235/35R18 K1a K2b A21 A58 Car
F23 Flh S01
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 112 0A1 A02 A04
1Z 55-147 225/40R18 K1a T88 T89 T91 112 A05 A06 A08
e11*2001/116*0230*..; A09 A12 A14
e11*2007/46*0012*.. A21 Car Lim
Npf S01
Skoda Octavia (II) 103-118 225/45R18 111 0A1 A02 A04
Scout 103-118 235/40R18 K1c 112 A05 A06 A08
1Z 103-118 245/40R18 K1c K56 112 A09 A12 A14
e11*2001/116* A21 A56 Car
0230*21-..; KMV S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 0A1 A02 A04
5E 63-110 225/35R18 T87 A05 A06 A08
e11*2007/46*0243*..; 63-110 225/40R18 A09 A12 A14
e11*2007/46*0244*.. 63-110 235/35R18 A21 A58 Car
63-110 235/40R18 F23 Lim V18
63-110 245/35R18 K1a K1b K2b S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-162 245/35R18 A58 K1a K1b K2b 0A1 A02 A04
5E 77-162 215/40R18 A57 T85 T89 A05 A06 A08
e11*2007/46*0243*.. 77-162 225/35R18 A57 T87 A09 A12 A14
77-162 225/40R18 A57 A21 Car F24
77-162 235/35R18 A57 Lim V00 V18
77-162 235/40R18 A57 S01
Skoda Superb 77-147 225/40R18 T92 112 0A1 A02 A04
3T A05 A06 A08
e11*2001/116*0326*..; A09 A12 A14
e11*2007/46*0014*.. A21 Car DB8
Lim S01
Skoda Yeti 77-125 215/45R18 T89 T93 112 0A1 A02 A04
5L 77-125 225/40R18 T89 T91 T92 112 A05 A06 A08
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 111 A09 A12 A14
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93 112 A21 A57 S01
77-125 245/40R18 K1b 112
VW Beetle, /Cabrio (II) 77-155 215/45R18 0A1 A02 A04
16 77-155 215/50R18 R70 A05 A06 A08
e1*2007/46*0539*.. 77-155 225/45R18 A09 A12 A14
77-155 235/40R18 A21 A58 Cbo
77-155 235/45R18 Flh V18 S01
77-155 245/40R18
77-155 245/45R18
VW EOS 85-184 215/45R18 112 0A1 A02 A04
1F 85-184 225/40R18 112 A05 A06 A08
e1*2001/116*0349*.. 85-184 215/45R18 M+S 112 A09 A12 A14
- incl. Facelift 2011 85-184 225/40R18 M+S 112 A21 A58 Cbo
85-184 235/40R18 112 DB8 V18 S01
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 0A1 A02 A04
1K 55-169 225/35R18 K1c R37 T83 T87 A05 A06 A08
e1*2001/116* 55-169 225/40R18 K1c A09 A12 A14
0242*00-24 A21 DB8 Flh
S01
VW Golf (V) Variant 59-147 215/40R18 K1a K1b K2b K56 T85 T89 0A1 A02 A04
1KM 59-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A05 A06 A08
e1*2001/116* 59-147 225/40R18 K1c K27 K2b K44 K46 K56 A09 A12 A14
0328*00-14 A21 A58 Car
S01
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 112 0A1 A02 A04
1K 59-173 225/35R18 K1a K2b T83 T87 112 A05 A06 A08
e1*2001/116 59-173 225/40R18 K1a K2b 112 A09 A12 A14
*0242*25-..; 59-173 235/35R18 K1c K2b K3a K6g K8d T86 T90 112 A21 Cbo DB8
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2b K3a K6g K8d 112 Flh V18 S01
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8i 112
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 0A1 A02 A04
1KM 59-118 225/35R18 K1a K2b K6g T83 T87 A05 A06 A08
e1*2001/116*0328*..; 59-118 225/40R18 K1a K2b K6g A09 A12 A14
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2b K3a K6h K8d T86 T90 A21 Car S01
59-118 235/40R18 K1c K2b K3a K6h K8d
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 – 162 215/40R18 T85 T89 112 0A1 A02 A04
AU, AUV 63 – 162 225/35R18 T83 T87 112 A05 A06 A08
e1*2007/46*0623*.., 63 – 162 225/40R18 112 A09 A12 A14
e1*2007/46*0627*.. 63 – 162 235/35R18 K1a K2b K3c T86 T90 112 A21 A57 AuT
Car F24 Flh
S01
VW Golf (VII) /-Variant 63 - 90 215/40R18 T85 112 0A1 A02 A04
AU, AUV 63 - 90 225/35R18 T83 112 A05 A06 A08
e1*2007/46*0623*.., 63 - 90 225/40R18 112 A09 A12 A14
e1*2007/46*0627*.. 63 - 90 235/35R18 K1a K2b K3c K6g 112 A21 A58 Car
F23 Flh S01
VW Golf Plus 55-125 215/40R18 T85 T89 112 0A1 A02 A04
1KP 55-125 225/40R18 K1a K1b K2b K56 T88 T89 112 A05 A06 A08
e1*2001/116*0304*..; 55-85 225/35R18 K1a K1b K2b T87 112 A09 A12 A14
e1*2007/46*0491*.. A21 A58 Flh
S01
VW Jetta 77 - 155 205/40R18 T86 0A1 A02 A04
16, 16H 77 - 155 215/40R18 K1a K1b K2b T89 A05 A06 A08
e1*2007/46*0539*..; 77 - 155 225/40R18 K1c K2b K3a K6g K8e A09 A12 A14
e1*2007/46*0584*.. 77 - 155 235/35R18 K1c K2b K3a K6g K8e T86 A21 A58 Sth
77 - 155 235/40R18 K1c K2b K3a K6g K8e V18 S01
77 - 155 245/35R18 K2b K6h K6i K8m R03
VW Jetta 66-147 215/40R18 K1a K1b K2b K56 T85 T89 0A1 A02 A04
1KM 66-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A05 A06 A08
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2b K44 K46 K56 A09 A12 A14
A21 A58 Sth
S01
VW Passat 75-147 215/45R18 112 0A1 A02 A04
3C 75-147 225/40R18 T88 T89 112 A05 A06 A08
e1*2001/116* 75-147 235/40R18 K1a K46 K56 112 A09 A12 A14
0307*00-23 A21 Lim V18
S01
VW Passat 77-155 215/45R18 T89 T93 112 0A1 A02 A04
3C, 3c 77-155 225/40R18 T88 T92 112 A05 A06 A08
e1*2001/116* 77-155 235/40R18 K1a K2b 112 A09 A12 A14
0307*24-.., 77-155 245/35R18 K1a K2b K4i K6g T88 T92 112 A21 Car Lim
e1*2007/46*0502*.., V18 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 215/45R18 T89 T93 112 0A1 A02 A04
3C, 3c 77-155 225/40R18 T88 T92 112 A05 A06 A08
e1*2001/116* 77-155 235/40R18 112 A09 A12 A14
0307*24-.., 77-155 245/35R18 K4i K6g T88 T92 112 A21 Car KMV
e1*2007/46*0502*.., Lim V18 VoA
e1*2007/46*0547*.. S01
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 215/45R18 T89 T93 112 0A1 A02 A04
3C 75-147 225/40R18 T88 T89 T91 112 A05 A06 A08
e1*2001/116* 75-147 235/40R18 K1a K2b 112 A09 A12 A14
0307*00-23 A21 Car V18
S01
VW Tiguan 81-155 245/45R18 108 0A1 A02 A04
5N A05 A06 A08
e1*2001/116*0450*.., A09 A12 A14
e1*2007/46*0487*.. A21 KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 245/45R18 108 0A1 A02 A04
5N A05 A06 A08
e1*2001/116* A09 A12 A14
0450*11-..; A21 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 245/45R18 108 0A1 A02 A04
5N A05 A06 A08
e1*2001/116* A09 A12 A14
0450*00-10; A21 S03
e1*2007/46*
0487*00-01
VW Touran 66-125 215/40R18 K1a K2b T89 112 0A1 A02 A04
1T A05 A06 A08
e1*2001/116* A09 A12 A14
0211*00-22; A21 A58 Npf
e1*2007/46* S01
0357*00-01
VW Touran 66-125 215/40R18 K2b T89 112 0A1 A02 A04
1T, 1t 66-130 225/40R18 K1a K2b T88 T92 112 A05 A06 A08
e1*2001/116* A09 A12 A14
0211*23-..; A21 A58 Npf
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
108 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1080 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
110 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1100 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 13
111 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1110 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
112 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1120 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 13
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

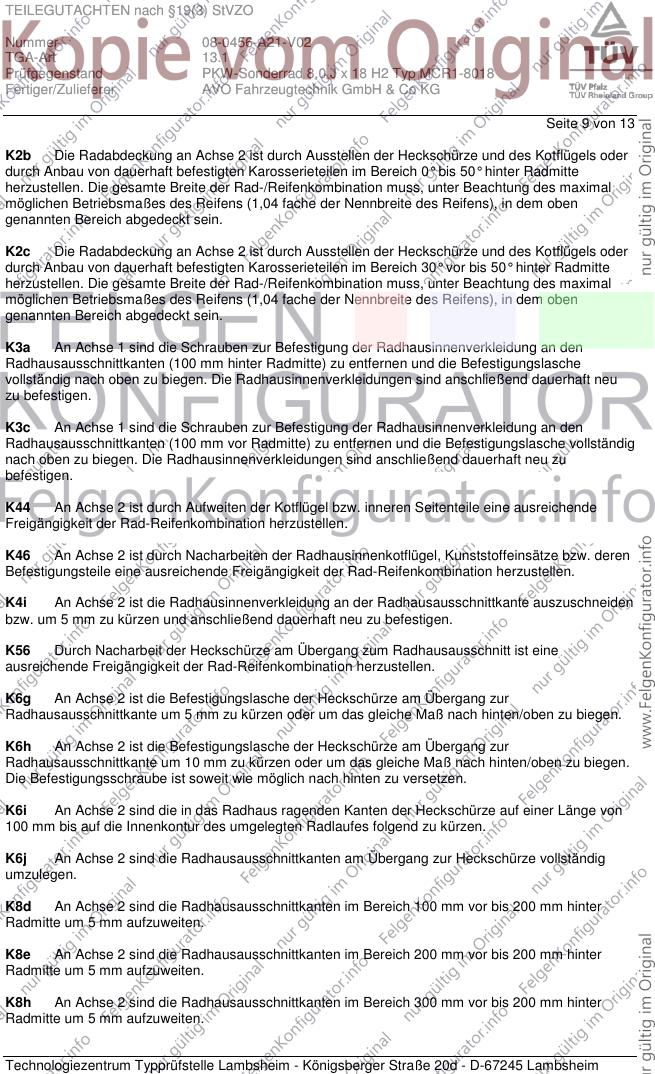

Seite 9 von 13
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

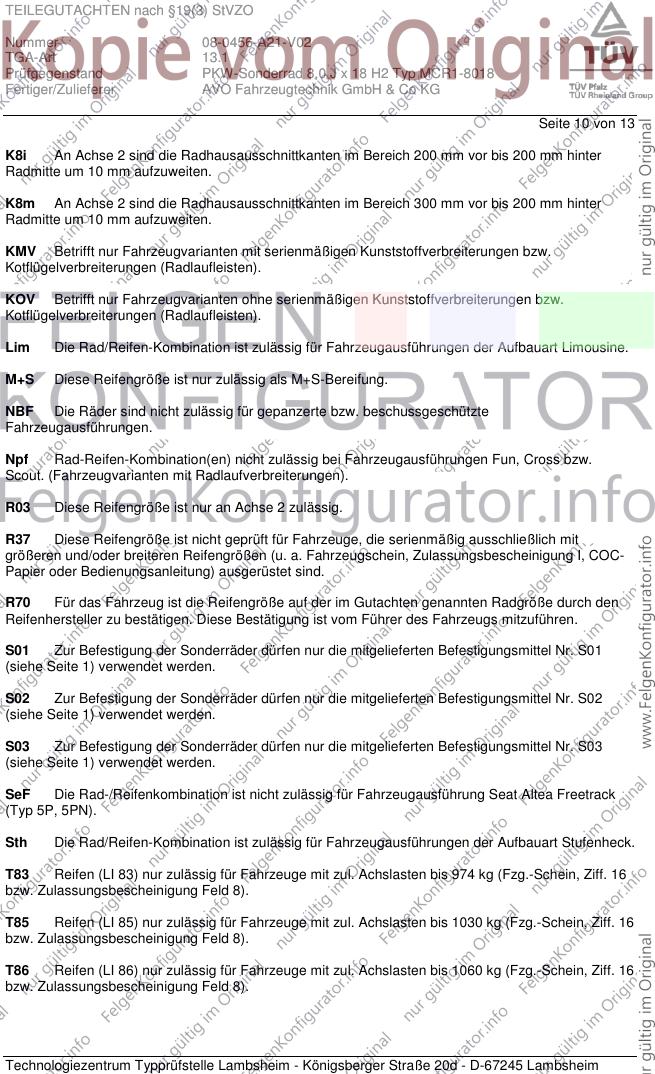

Seite 10 von 13
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 13
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

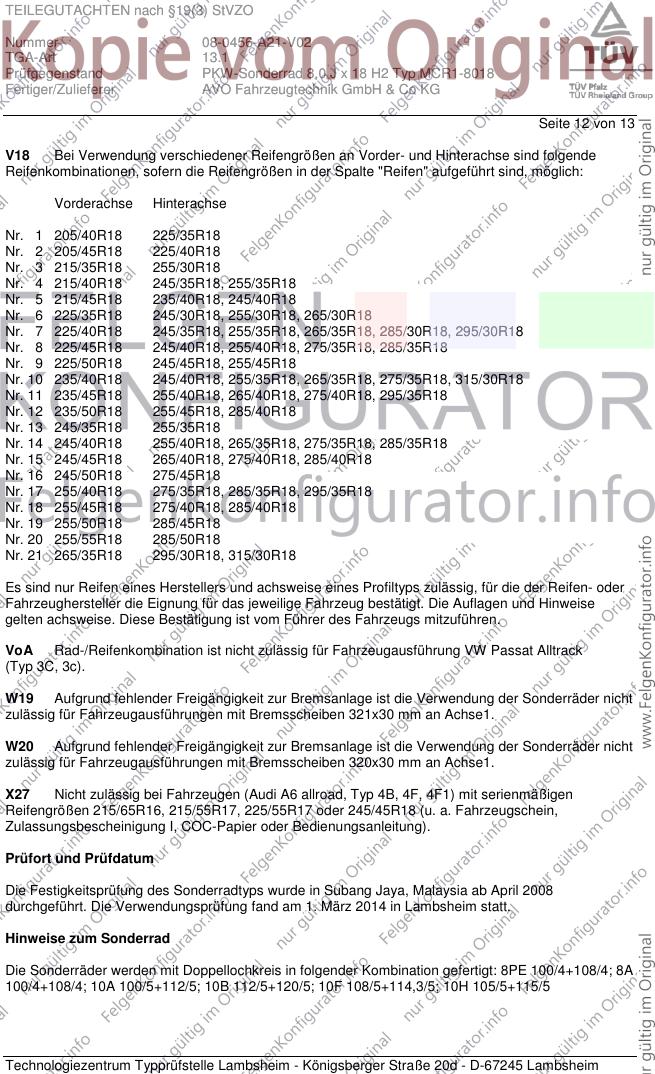

Seite 12 von 13
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W19 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 321x30 mm an Achse1.
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia ab April 2008
durchgeführt. Die Verwendungsprüfung fand am 1. März 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder werden mit Doppellochkreis in folgender Kombination gefertigt: 8PE 100/4+108/4; 8A
100/4+108/4; 10A 100/5+112/5; 10B 112/5+120/5; 10F 108/5+114,3/5; 10H 105/5+115/5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0456-A21-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ MCR1-8018
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. März 2014
Tufan 00207151.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
