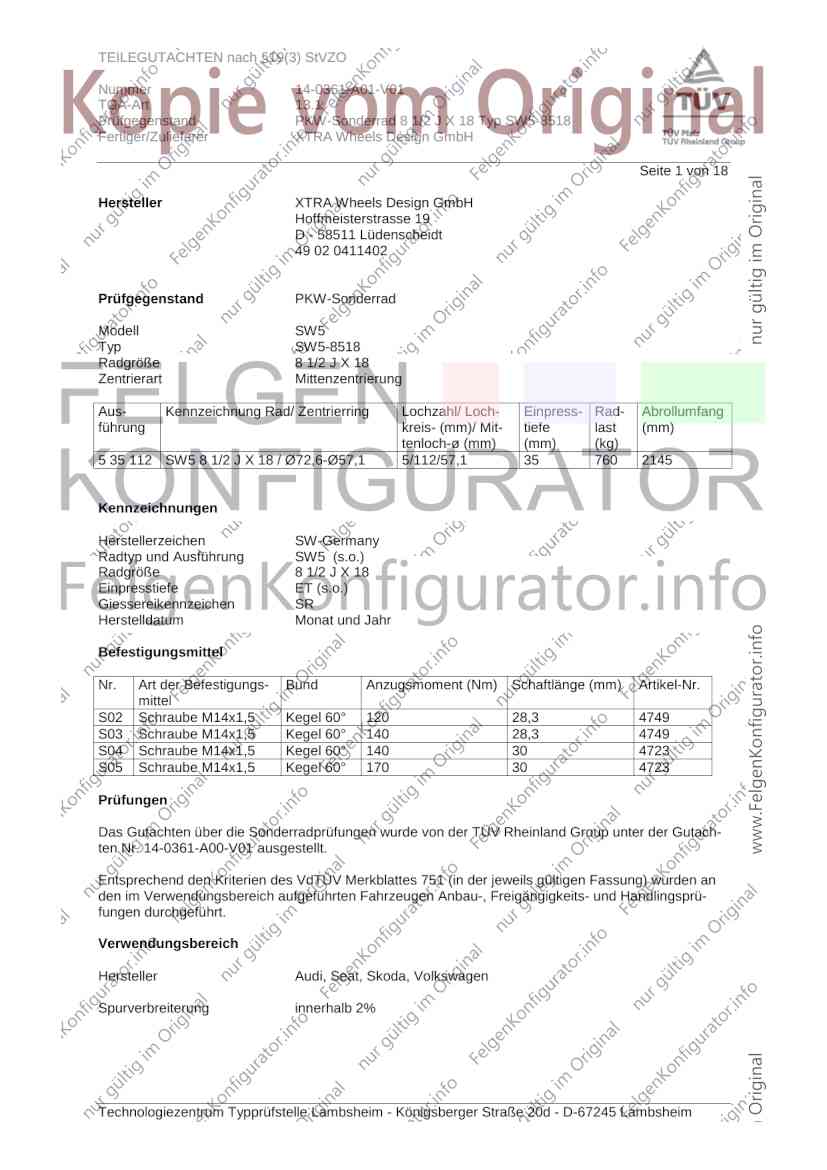

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 1 von 18
Hersteller XTRA Wheels Design GmbH
Hoffmeisterstrasse 19
D - 58511 Lüdenscheidt
49 02 0411402
Prüfgegenstand PKW-Sonderrad
Modell SW5
Typ SW5-8518
Radgröße 8 1/2 J X 18
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
5 35 112 SW5 8 1/2 J X 18 / Ø72,6-Ø57,1 5/112/57,1 35 760 2145
Kennzeichnungen
Herstellerzeichen SW-Germany
Radtyp und Ausführung SW5 (s.o.)
Radgröße 8 1/2 J X 18
Einpresstiefe ET (s.o.)
Giessereikennzeichen SR
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 4749
S03 Schraube M14x1,5 Kegel 60° 140 28,3 4749
S04 Schraube M14x1,5 Kegel 60° 140 30 4723
S05 Schraube M14x1,5 Kegel 60° 170 30 4723
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der Gutach-
ten Nr. 14-0361-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Seat, Skoda, Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

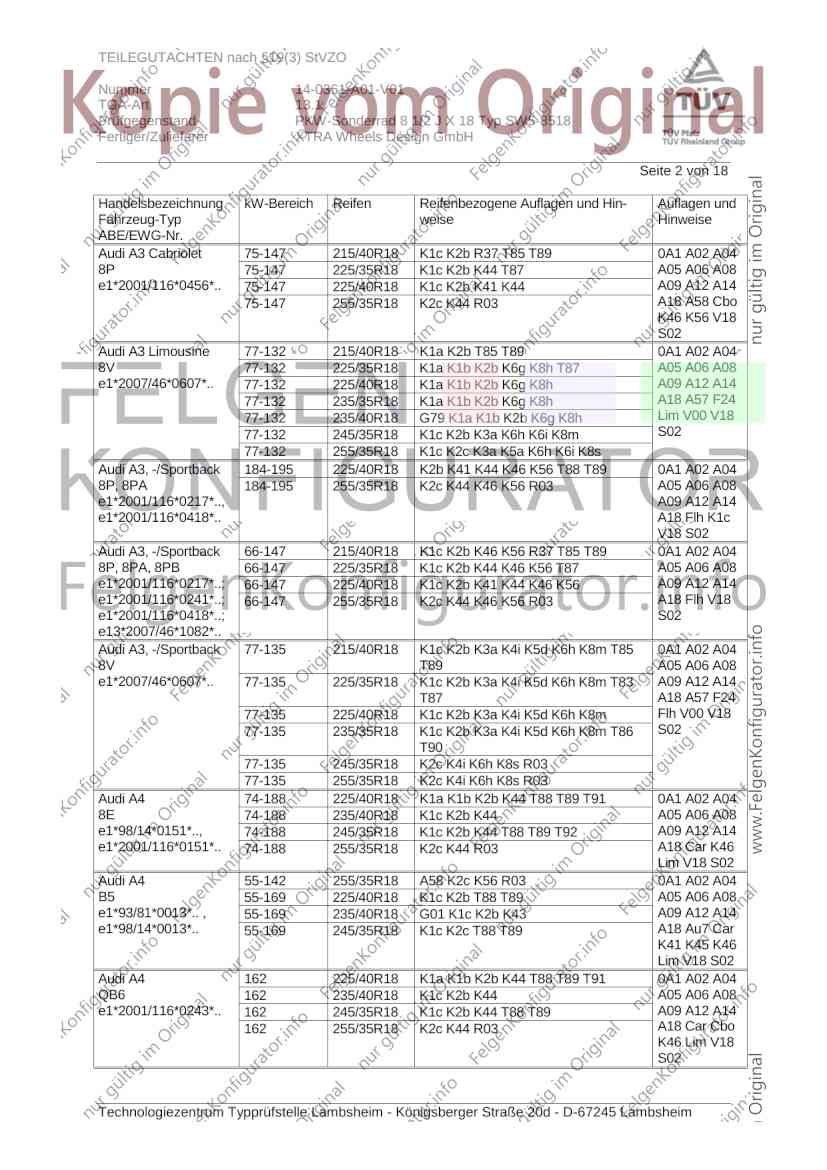

Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b R37 T85 T89 0A1 A02 A04
8P 75-147 225/35R18 K1c K2b K44 T87 A05 A06 A08
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K41 K44 A09 A12 A14
75-147 255/35R18 K2c K44 R03 A18 A58 Cbo
K46 K56 V18
S02
Audi A3 Limousine 77-132 215/40R18 K1a K2b T85 T89 0A1 A02 A04
8V 77-132 225/35R18 K1a K1b K2b K6g K8h T87 A05 A06 A08
e1*2007/46*0607*.. 77-132 225/40R18 K1a K1b K2b K6g K8h A09 A12 A14
77-132 235/35R18 K1a K1b K2b K6g K8h A18 A57 F24
77-132 235/40R18 G79 K1a K1b K2b K6g K8h Lim V00 V18
77-132 245/35R18 K1c K2b K3a K6h K6i K8m S02
77-132 255/35R18 K1c K2c K3a K5a K6h K6i K8s
Audi A3, -/Sportback 184-195 225/40R18 K2b K41 K44 K46 K56 T88 T89 0A1 A02 A04
8P, 8PA 184-195 255/35R18 K2c K44 K46 K56 R03 A05 A06 A08
e1*2001/116*0217*.., A09 A12 A14
e1*2001/116*0418*.. A18 Flh K1c
V18 S02
Audi A3, -/Sportback 66-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 0A1 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 K1c K2b K44 K46 K56 T87 A05 A06 A08
e1*2001/116*0217*..; 66-147 225/40R18 K1c K2b K41 K44 K46 K56 A09 A12 A14
e1*2001/116*0241*..; 66-147 255/35R18 K2c K44 K46 K56 R03 A18 Flh V18
e1*2001/116*0418*..; S02
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 215/40R18 K1c K2b K3a K4i K5d K6h K8m T85 0A1 A02 A04
8V T89 A05 A06 A08
e1*2007/46*0607*.. 77-135 225/35R18 K1c K2b K3a K4i K5d K6h K8m T83 A09 A12 A14
T87 A18 A57 F24
77-135 225/40R18 K1c K2b K3a K4i K5d K6h K8m Flh V00 V18
77-135 235/35R18 K1c K2b K3a K4i K5d K6h K8m T86 S02
T90
77-135 245/35R18 K2c K4i K6h K8s R03
77-135 255/35R18 K2c K4i K6h K8s R03
Audi A4 74-188 225/40R18 K1a K1b K2b K44 T88 T89 T91 0A1 A02 A04
8E 74-188 235/40R18 K1c K2b K44 A05 A06 A08
e1*98/14*0151*.., 74-188 245/35R18 K1c K2b K44 T88 T89 T92 A09 A12 A14
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 R03 A18 Car K46
Lim V18 S02
Audi A4 55-142 255/35R18 A58 K2c K56 R03 0A1 A02 A04
B5 55-169 225/40R18 K1c K2b T88 T89 A05 A06 A08
e1*93/81*0013*.. , 55-169 235/40R18 G01 K1c K2b K43 A09 A12 A14
e1*98/14*0013*.. 55-169 245/35R18 K1c K2c T88 T89 A18 Au7 Car
K41 K45 K46
Lim V18 S02
Audi A4 162 225/40R18 K1a K1b K2b K44 T88 T89 T91 0A1 A02 A04
QB6 162 235/40R18 K1c K2b K44 A05 A06 A08
e1*2001/116*0243*.. 162 245/35R18 K1c K2b K44 T88 T89 A09 A12 A14
162 255/35R18 K2c K44 R03 A18 Car Cbo
K46 Lim V18
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

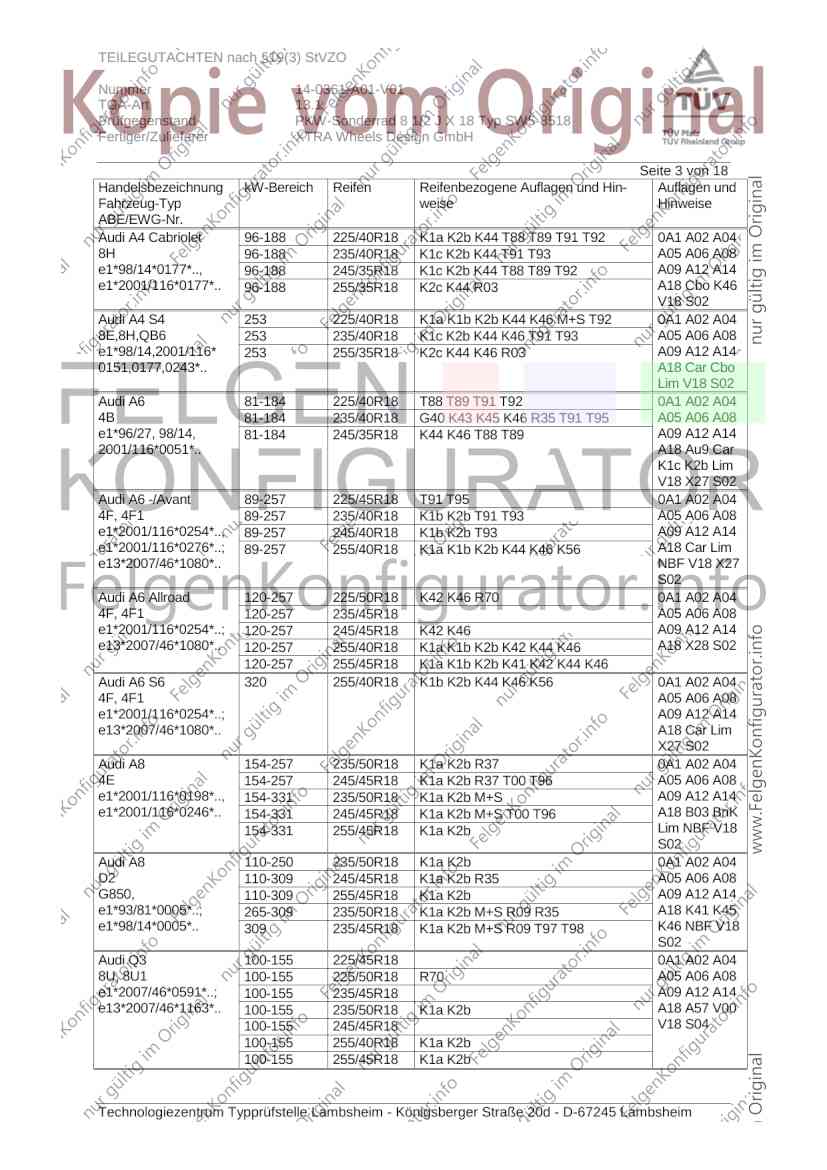

Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 Cabriolet 96-188 225/40R18 K1a K2b K44 T88 T89 T91 T92 0A1 A02 A04
8H 96-188 235/40R18 K1c K2b K44 T91 T93 A05 A06 A08
e1*98/14*0177*.., 96-188 245/35R18 K1c K2b K44 T88 T89 T92 A09 A12 A14
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 R03 A18 Cbo K46
V18 S02
Audi A4 S4 253 225/40R18 K1a K1b K2b K44 K46 M+S T92 0A1 A02 A04
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A05 A06 A08
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 A09 A12 A14
0151,0177,0243*.. A18 Car Cbo
Lim V18 S02
Audi A6 81-184 225/40R18 T88 T89 T91 T92 0A1 A02 A04
4B 81-184 235/40R18 G40 K43 K45 K46 R35 T91 T95 A05 A06 A08
e1*96/27, 98/14, 81-184 245/35R18 K44 K46 T88 T89 A09 A12 A14
2001/116*0051*.. A18 Au9 Car
K1c K2b Lim
V18 X27 S02
Audi A6 -/Avant 89-257 225/45R18 T91 T95 0A1 A02 A04
4F, 4F1 89-257 235/40R18 K1b K2b T91 T93 A05 A06 A08
e1*2001/116*0254*.., 89-257 245/40R18 K1b K2b T93 A09 A12 A14
e1*2001/116*0276*..; 89-257 255/40R18 K1a K1b K2b K44 K46 K56 A18 Car Lim
e13*2007/46*1080*.. NBF V18 X27
S02
Audi A6 Allroad 120-257 225/50R18 K42 K46 R70 0A1 A02 A04
4F, 4F1 120-257 235/45R18 A05 A06 A08
e1*2001/116*0254*..; 120-257 245/45R18 K42 K46 A09 A12 A14
e13*2007/46*1080*.. 120-257 255/40R18 K1a K1b K2b K42 K44 K46 A18 X28 S02
120-257 255/45R18 K1a K1b K2b K41 K42 K44 K46
Audi A6 S6 320 255/40R18 K1b K2b K44 K46 K56 0A1 A02 A04
4F, 4F1 A05 A06 A08
e1*2001/116*0254*..; A09 A12 A14
e13*2007/46*1080*.. A18 Car Lim
X27 S02
Audi A8 154-257 235/50R18 K1a K2b R37 0A1 A02 A04
4E 154-257 245/45R18 K1a K2b R37 T00 T96 A05 A06 A08
e1*2001/116*0198*.., 154-331 235/50R18 K1a K2b M+S A09 A12 A14
e1*2001/116*0246*.. 154-331 245/45R18 K1a K2b M+S T00 T96 A18 B03 BnK
154-331 255/45R18 K1a K2b Lim NBF V18
S02
Audi A8 110-250 235/50R18 K1a K2b 0A1 A02 A04
D2 110-309 245/45R18 K1a K2b R35 A05 A06 A08
G850, 110-309 255/45R18 K1a K2b A09 A12 A14
e1*93/81*0005*..; 265-309 235/50R18 K1a K2b M+S R09 R35 A18 K41 K45
e1*98/14*0005*.. 309 235/45R18 K1a K2b M+S R09 T97 T98 K46 NBF V18
S02
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 225/50R18 R70 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/45R18 A09 A12 A14
e13*2007/46*1163*.. 100-155 235/50R18 K1a K2b A18 A57 V00
100-155 245/45R18 V18 S04
100-155 255/40R18 K1a K2b
100-155 255/45R18 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH

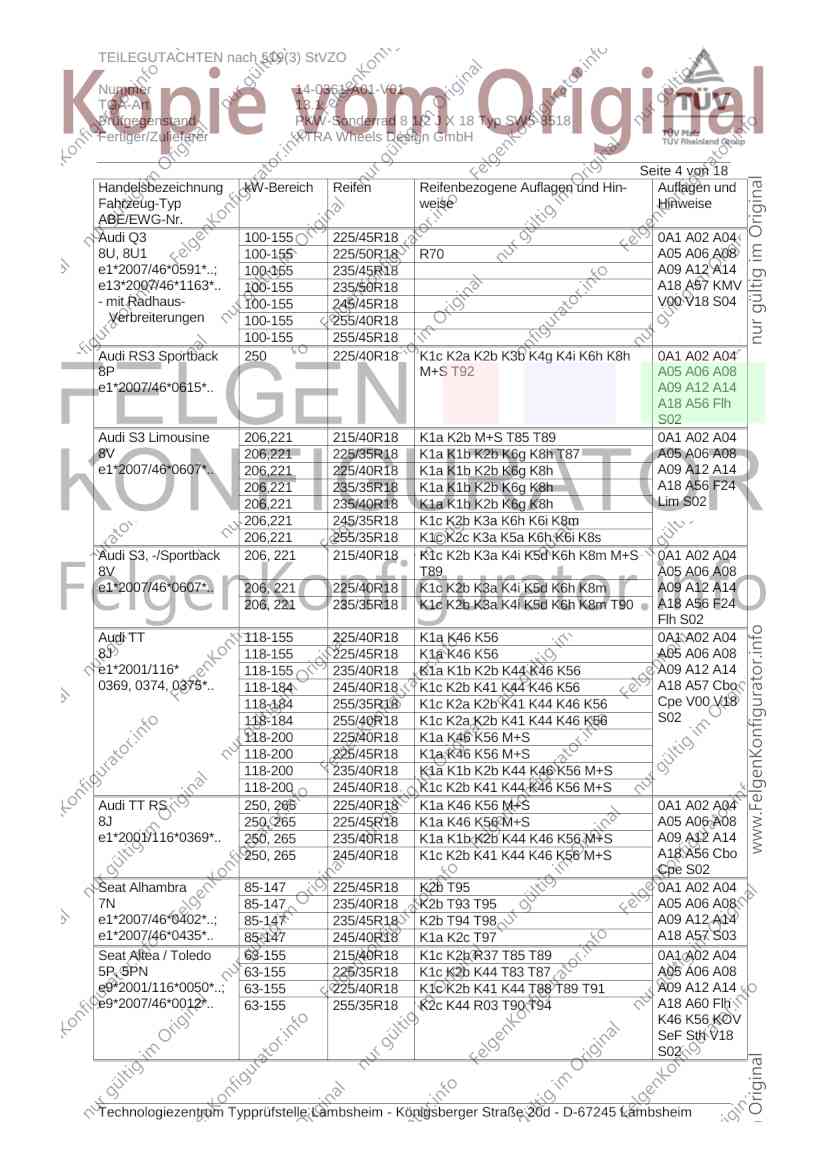

Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 225/50R18 R70 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/45R18 A09 A12 A14
e13*2007/46*1163*.. 100-155 235/50R18 A18 A57 KMV
- mit Radhaus- 100-155 245/45R18 V00 V18 S04
Verbreiterungen 100-155 255/40R18
100-155 255/45R18
Audi RS3 Sportback 250 225/40R18 K1c K2a K2b K3b K4g K4i K6h K8h 0A1 A02 A04
8P M+S T92 A05 A06 A08
e1*2007/46*0615*.. A09 A12 A14
A18 A56 Flh
S02
Audi S3 Limousine 206,221 215/40R18 K1a K2b M+S T85 T89 0A1 A02 A04
8V 206,221 225/35R18 K1a K1b K2b K6g K8h T87 A05 A06 A08
e1*2007/46*0607*.. 206,221 225/40R18 K1a K1b K2b K6g K8h A09 A12 A14
206,221 235/35R18 K1a K1b K2b K6g K8h A18 A56 F24
206,221 235/40R18 K1a K1b K2b K6g K8h Lim S02
206,221 245/35R18 K1c K2b K3a K6h K6i K8m
206,221 255/35R18 K1c K2c K3a K5a K6h K6i K8s
Audi S3, -/Sportback 206, 221 215/40R18 K1c K2b K3a K4i K5d K6h K8m M+S 0A1 A02 A04
8V T89 A05 A06 A08
e1*2007/46*0607*.. 206, 221 225/40R18 K1c K2b K3a K4i K5d K6h K8m A09 A12 A14
206, 221 235/35R18 K1c K2b K3a K4i K5d K6h K8m T90 A18 A56 F24
Flh S02
Audi TT 118-155 225/40R18 K1a K46 K56 0A1 A02 A04
8J 118-155 225/45R18 K1a K46 K56 A05 A06 A08
e1*2001/116* 118-155 235/40R18 K1a K1b K2b K44 K46 K56 A09 A12 A14
0369, 0374, 0375*.. 118-184 245/40R18 K1c K2b K41 K44 K46 K56 A18 A57 Cbo
118-184 255/35R18 K1c K2a K2b K41 K44 K46 K56 Cpe V00 V18
118-184 255/40R18 K1c K2a K2b K41 K44 K46 K56 S02
118-200 225/40R18 K1a K46 K56 M+S
118-200 225/45R18 K1a K46 K56 M+S
118-200 235/40R18 K1a K1b K2b K44 K46 K56 M+S
118-200 245/40R18 K1c K2b K41 K44 K46 K56 M+S
Audi TT RS 250, 265 225/40R18 K1a K46 K56 M+S 0A1 A02 A04
8J 250, 265 225/45R18 K1a K46 K56 M+S A05 A06 A08
e1*2001/116*0369*.. 250, 265 235/40R18 K1a K1b K2b K44 K46 K56 M+S A09 A12 A14
250, 265 245/40R18 K1c K2b K41 K44 K46 K56 M+S A18 A56 Cbo
Cpe S02
Seat Alhambra 85-147 225/45R18 K2b T95 0A1 A02 A04
7N 85-147 235/40R18 K2b T93 T95 A05 A06 A08
e1*2007/46*0402*..; 85-147 235/45R18 K2b T94 T98 A09 A12 A14
e1*2007/46*0435*.. 85-147 245/40R18 K1a K2c T97 A18 A57 S03
Seat Altea / Toledo 63-155 215/40R18 K1c K2b R37 T85 T89 0A1 A02 A04
5P, 5PN 63-155 225/35R18 K1c K2b K44 T83 T87 A05 A06 A08
e9*2001/116*0050*..; 63-155 225/40R18 K1c K2b K41 K44 T88 T89 T91 A09 A12 A14
e9*2007/46*0012*.. 63-155 255/35R18 K2c K44 R03 T90 T94 A18 A60 Flh
K46 K56 KOV
SeF Sth V18
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

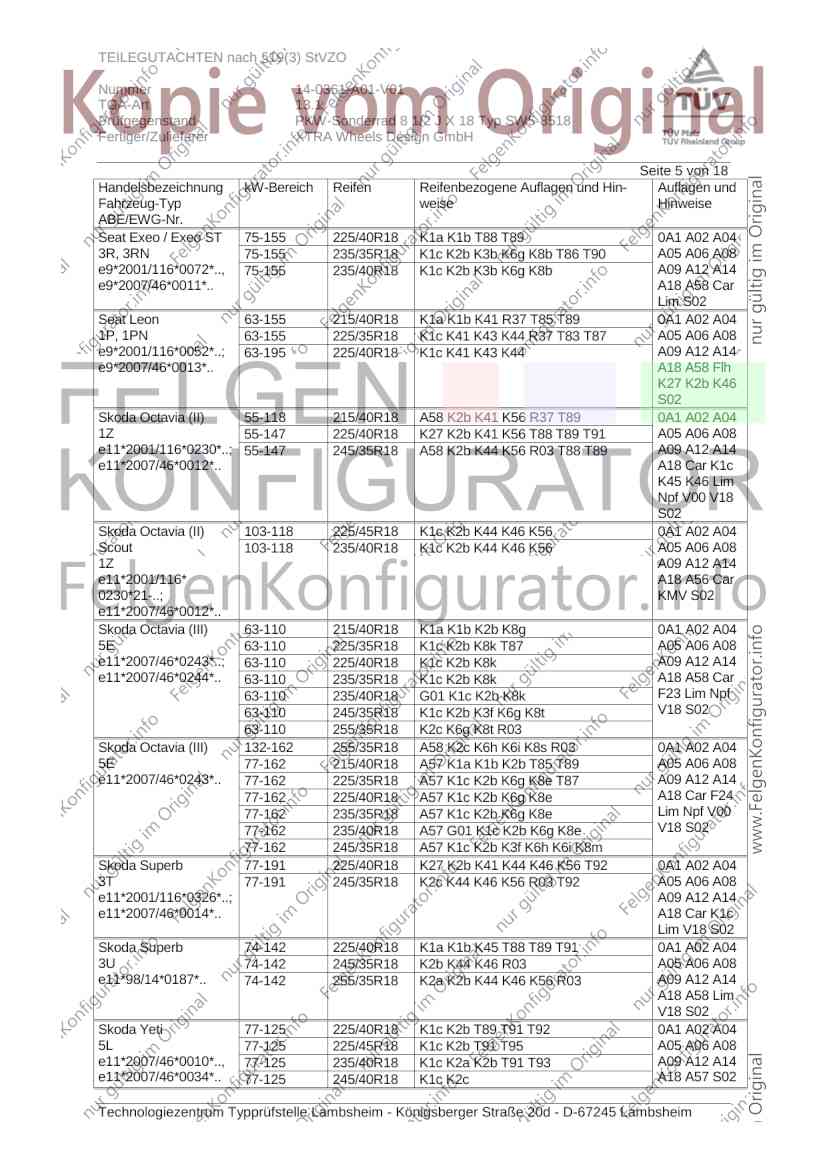

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 225/40R18 K1a K1b T88 T89 0A1 A02 A04
3R, 3RN 75-155 235/35R18 K1c K2b K3b K6g K8b T86 T90 A05 A06 A08
e9*2001/116*0072*.., 75-155 235/40R18 K1c K2b K3b K6g K8b A09 A12 A14
e9*2007/46*0011*.. A18 A58 Car
Lim S02
Seat Leon 63-155 215/40R18 K1a K1b K41 R37 T85 T89 0A1 A02 A04
1P, 1PN 63-155 225/35R18 K1c K41 K43 K44 R37 T83 T87 A05 A06 A08
e9*2001/116*0052*..; 63-195 225/40R18 K1c K41 K43 K44 A09 A12 A14
e9*2007/46*0013*.. A18 A58 Flh
K27 K2b K46
S02
Skoda Octavia (II) 55-118 215/40R18 A58 K2b K41 K56 R37 T89 0A1 A02 A04
1Z 55-147 225/40R18 K27 K2b K41 K56 T88 T89 T91 A05 A06 A08
e11*2001/116*0230*..; 55-147 245/35R18 A58 K2b K44 K56 R03 T88 T89 A09 A12 A14
e11*2007/46*0012*.. A18 Car K1c
K45 K46 Lim
Npf V00 V18
S02
Skoda Octavia (II) 103-118 225/45R18 K1c K2b K44 K46 K56 0A1 A02 A04
Scout 103-118 235/40R18 K1c K2b K44 K46 K56 A05 A06 A08
1Z A09 A12 A14
e11*2001/116* A18 A56 Car
0230*21-..; KMV S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 K1a K1b K2b K8g 0A1 A02 A04
5E 63-110 225/35R18 K1c K2b K8k T87 A05 A06 A08
e11*2007/46*0243*..; 63-110 225/40R18 K1c K2b K8k A09 A12 A14
e11*2007/46*0244*.. 63-110 235/35R18 K1c K2b K8k A18 A58 Car
63-110 235/40R18 G01 K1c K2b K8k F23 Lim Npf
63-110 245/35R18 K1c K2b K3f K6g K8t V18 S02
63-110 255/35R18 K2c K6g K8t R03
Skoda Octavia (III) 132-162 255/35R18 A58 K2c K6h K6i K8s R03 0A1 A02 A04
5E 77-162 215/40R18 A57 K1a K1b K2b T85 T89 A05 A06 A08
e11*2007/46*0243*.. 77-162 225/35R18 A57 K1c K2b K6g K8e T87 A09 A12 A14
77-162 225/40R18 A57 K1c K2b K6g K8e A18 Car F24
77-162 235/35R18 A57 K1c K2b K6g K8e Lim Npf V00
77-162 235/40R18 A57 G01 K1c K2b K6g K8e V18 S02
77-162 245/35R18 A57 K1c K2b K3f K6h K6i K8m
Skoda Superb 77-191 225/40R18 K27 K2b K41 K44 K46 K56 T92 0A1 A02 A04
3T 77-191 245/35R18 K2c K44 K46 K56 R03 T92 A05 A06 A08
e11*2001/116*0326*..; A09 A12 A14
e11*2007/46*0014*.. A18 Car K1c
Lim V18 S02
Skoda Superb 74-142 225/40R18 K1a K1b K45 T88 T89 T91 0A1 A02 A04
3U 74-142 245/35R18 K2b K44 K46 R03 A05 A06 A08
e11*98/14*0187*.. 74-142 255/35R18 K2a K2b K44 K46 K56 R03 A09 A12 A14
A18 A58 Lim
V18 S02
Skoda Yeti 77-125 225/40R18 K1c K2b T89 T91 T92 0A1 A02 A04
5L 77-125 225/45R18 K1c K2b T91 T95 A05 A06 A08
e11*2007/46*0010*.., 77-125 235/40R18 K1c K2a K2b T91 T93 A09 A12 A14
e11*2007/46*0034*.. 77-125 245/40R18 K1c K2c A18 A57 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

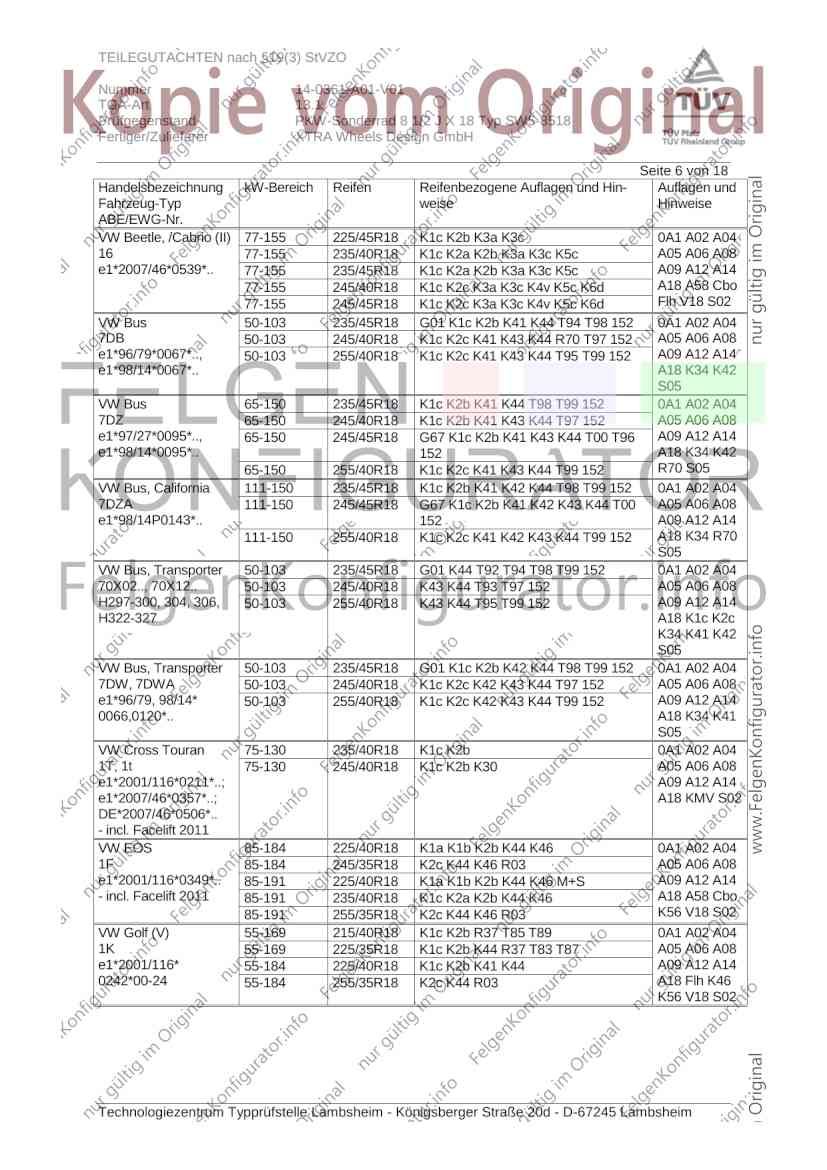

VW Beetle, /Cabrio (II) 77-155 225/45R18 K1c K2b K3a K3c 0A1 A02 A04
16 77-155 235/40R18 K1c K2a K2b K3a K3c K5c A05 A06 A08
e1*2007/46*0539*.. 77-155 235/45R18 K1c K2a K2b K3a K3c K5c A09 A12 A14
77-155 245/40R18 K1c K2c K3a K3c K4v K5c K6d A18 A58 Cbo
77-155 245/45R18 K1c K2c K3a K3c K4v K5c K6d Flh V18 S02
VW Bus 50-103 235/45R18 G01 K1c K2b K41 K44 T94 T98 152 0A1 A02 A04
7DB 50-103 245/40R18 K1c K2c K41 K43 K44 R70 T97 152 A05 A06 A08
e1*96/79*0067*.., 50-103 255/40R18 K1c K2c K41 K43 K44 T95 T99 152 A09 A12 A14
e1*98/14*0067*.. A18 K34 K42
S05
VW Bus 65-150 235/45R18 K1c K2b K41 K44 T98 T99 152 0A1 A02 A04
7DZ 65-150 245/40R18 K1c K2b K41 K43 K44 T97 152 A05 A06 A08
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b K41 K43 K44 T00 T96 A09 A12 A14
e1*98/14*0095*.. 152 A18 K34 K42
65-150 255/40R18 K1c K2c K41 K43 K44 T99 152 R70 S05
VW Bus, California 111-150 235/45R18 K1c K2b K41 K42 K44 T98 T99 152 0A1 A02 A04
7DZA 111-150 245/45R18 G67 K1c K2b K41 K42 K43 K44 T00 A05 A06 A08
e1*98/14P0143*.. 152 A09 A12 A14
111-150 255/40R18 K1c K2c K41 K42 K43 K44 T99 152 A18 K34 R70
S05
VW Bus, Transporter 50-103 235/45R18 G01 K44 T92 T94 T98 T99 152 0A1 A02 A04
70X02.., 70X12.. 50-103 245/40R18 K43 K44 T93 T97 152 A05 A06 A08
H297-300, 304, 306, 50-103 255/40R18 K43 K44 T95 T99 152 A09 A12 A14
H322-327 A18 K1c K2c
K34 K41 K42
S05
VW Bus, Transporter 50-103 235/45R18 G01 K1c K2b K42 K44 T98 T99 152 0A1 A02 A04
7DW, 7DWA 50-103 245/40R18 K1c K2c K42 K43 K44 T97 152 A05 A06 A08
e1*96/79, 98/14* 50-103 255/40R18 K1c K2c K42 K43 K44 T99 152 A09 A12 A14
0066,0120*.. A18 K34 K41
S05
VW Cross Touran 75-130 235/40R18 K1c K2b 0A1 A02 A04
1T, 1t 75-130 245/40R18 K1c K2b K30 A05 A06 A08
e1*2001/116*0211*..; A09 A12 A14
e1*2007/46*0357*..; A18 KMV S02
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 225/40R18 K1a K1b K2b K44 K46 0A1 A02 A04
1F 85-184 245/35R18 K2c K44 K46 R03 A05 A06 A08
e1*2001/116*0349*.. 85-191 225/40R18 K1a K1b K2b K44 K46 M+S A09 A12 A14
- incl. Facelift 2011 85-191 235/40R18 K1c K2a K2b K44 K46 A18 A58 Cbo
85-191 255/35R18 K2c K44 K46 R03 K56 V18 S02
VW Golf (V) 55-169 215/40R18 K1c K2b R37 T85 T89 0A1 A02 A04
1K 55-169 225/35R18 K1c K2b K44 R37 T83 T87 A05 A06 A08
e1*2001/116* 55-184 225/40R18 K1c K2b K41 K44 A09 A12 A14
0242*00-24 55-184 255/35R18 K2c K44 R03 A18 Flh K46
K56 V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

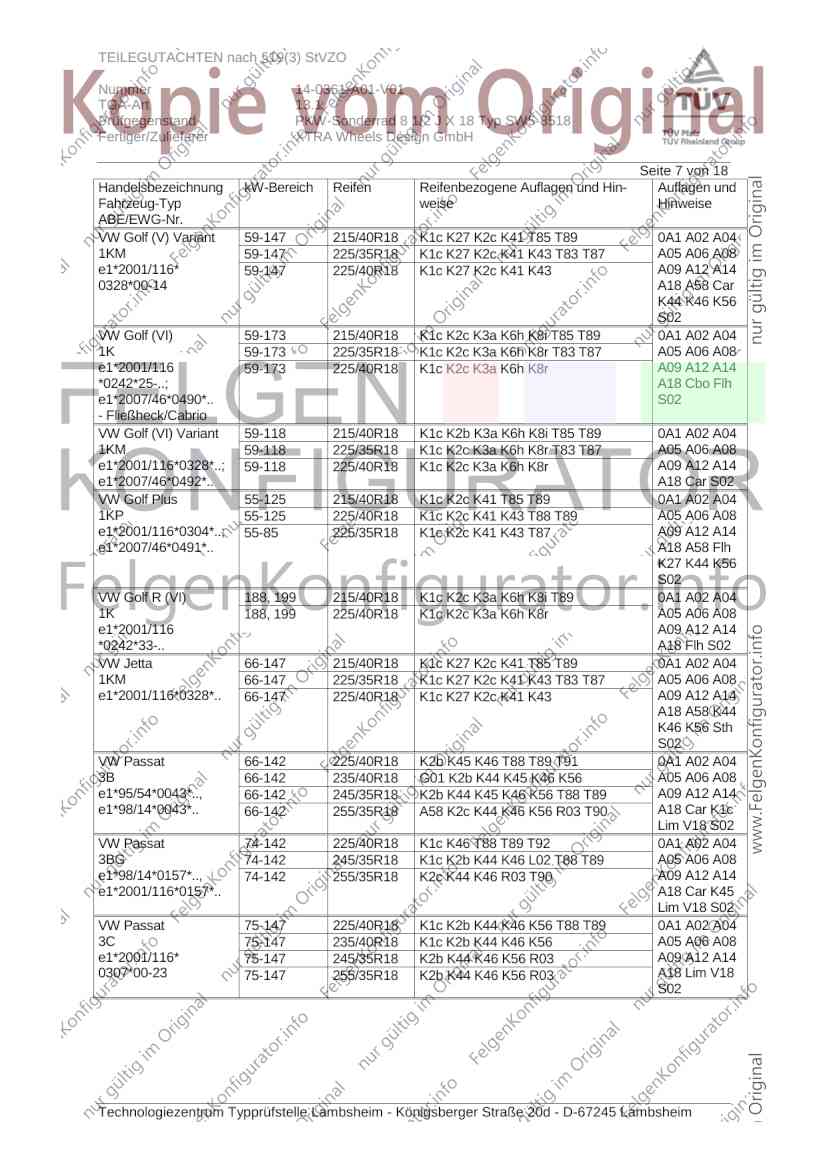

VW Golf (V) Variant 59-147 215/40R18 K1c K27 K2c K41 T85 T89 0A1 A02 A04
1KM 59-147 225/35R18 K1c K27 K2c K41 K43 T83 T87 A05 A06 A08
e1*2001/116* 59-147 225/40R18 K1c K27 K2c K41 K43 A09 A12 A14
0328*00-14 A18 A58 Car
K44 K46 K56
S02
VW Golf (VI) 59-173 215/40R18 K1c K2c K3a K6h K8i T85 T89 0A1 A02 A04
1K 59-173 225/35R18 K1c K2c K3a K6h K8r T83 T87 A05 A06 A08
e1*2001/116 59-173 225/40R18 K1c K2c K3a K6h K8r A09 A12 A14
*0242*25-..; A18 Cbo Flh
e1*2007/46*0490*.. S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8i T85 T89 0A1 A02 A04
1KM 59-118 225/35R18 K1c K2c K3a K6h K8r T83 T87 A05 A06 A08
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2c K3a K6h K8r A09 A12 A14
e1*2007/46*0492*.. A18 Car S02
VW Golf Plus 55-125 215/40R18 K1c K2c K41 T85 T89 0A1 A02 A04
1KP 55-125 225/40R18 K1c K2c K41 K43 T88 T89 A05 A06 A08
e1*2001/116*0304*..; 55-85 225/35R18 K1c K2c K41 K43 T87 A09 A12 A14
e1*2007/46*0491*.. A18 A58 Flh
K27 K44 K56
S02
VW Golf R (VI) 188, 199 215/40R18 K1c K2c K3a K6h K8i T89 0A1 A02 A04
1K 188, 199 225/40R18 K1c K2c K3a K6h K8r A05 A06 A08
e1*2001/116 A09 A12 A14
*0242*33-.. A18 Flh S02
VW Jetta 66-147 215/40R18 K1c K27 K2c K41 T85 T89 0A1 A02 A04
1KM 66-147 225/35R18 K1c K27 K2c K41 K43 T83 T87 A05 A06 A08
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2c K41 K43 A09 A12 A14
A18 A58 K44
K46 K56 Sth
S02
VW Passat 66-142 225/40R18 K2b K45 K46 T88 T89 T91 0A1 A02 A04
3B 66-142 235/40R18 G01 K2b K44 K45 K46 K56 A05 A06 A08
e1*95/54*0043*.., 66-142 245/35R18 K2b K44 K45 K46 K56 T88 T89 A09 A12 A14
e1*98/14*0043*.. 66-142 255/35R18 A58 K2c K44 K46 K56 R03 T90 A18 Car K1c
Lim V18 S02
VW Passat 74-142 225/40R18 K1c K46 T88 T89 T92 0A1 A02 A04
3BG 74-142 245/35R18 K1c K2b K44 K46 L02 T88 T89 A05 A06 A08
e1*98/14*0157*.., 74-142 255/35R18 K2c K44 K46 R03 T90 A09 A12 A14
e1*2001/116*0157*.. A18 Car K45
Lim V18 S02
VW Passat 75-147 225/40R18 K1c K2b K44 K46 K56 T88 T89 0A1 A02 A04
3C 75-147 235/40R18 K1c K2b K44 K46 K56 A05 A06 A08
e1*2001/116* 75-147 245/35R18 K2b K44 K46 K56 R03 A09 A12 A14
0307*00-23 75-147 255/35R18 K2b K44 K46 K56 R03 A18 Lim V18
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

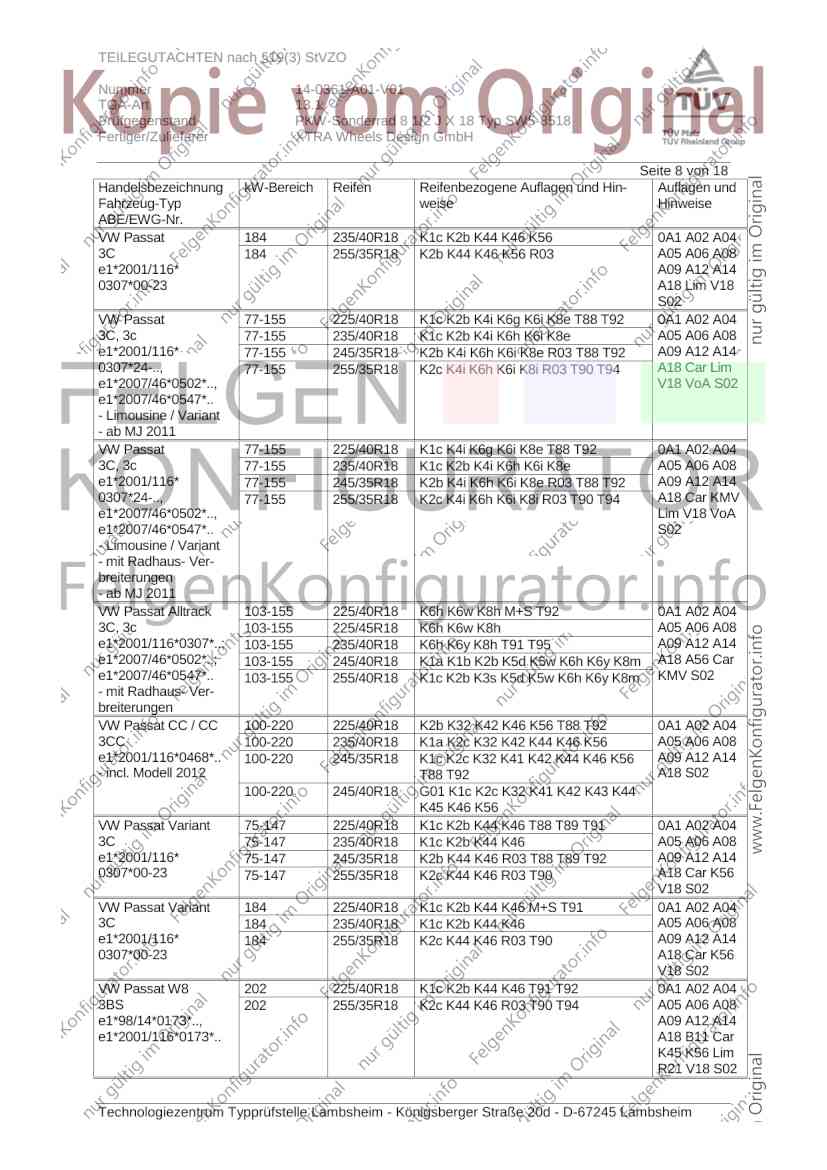

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 184 235/40R18 K1c K2b K44 K46 K56 0A1 A02 A04
3C 184 255/35R18 K2b K44 K46 K56 R03 A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A18 Lim V18
S02
VW Passat 77-155 225/40R18 K1c K2b K4i K6g K6i K8e T88 T92 0A1 A02 A04
3C, 3c 77-155 235/40R18 K1c K2b K4i K6h K6i K8e A05 A06 A08
e1*2001/116* 77-155 245/35R18 K2b K4i K6h K6i K8e R03 T88 T92 A09 A12 A14
0307*24-.., 77-155 255/35R18 K2c K4i K6h K6i K8i R03 T90 T94 A18 Car Lim
e1*2007/46*0502*.., V18 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/40R18 K1c K4i K6g K6i K8e T88 T92 0A1 A02 A04
3C, 3c 77-155 235/40R18 K1c K2b K4i K6h K6i K8e A05 A06 A08
e1*2001/116* 77-155 245/35R18 K2b K4i K6h K6i K8e R03 T88 T92 A09 A12 A14
0307*24-.., 77-155 255/35R18 K2c K4i K6h K6i K8i R03 T90 T94 A18 Car KMV
e1*2007/46*0502*.., Lim V18 VoA
e1*2007/46*0547*.. S02
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R18 K6h K6w K8h M+S T92 0A1 A02 A04
3C, 3c 103-155 225/45R18 K6h K6w K8h A05 A06 A08
e1*2001/116*0307*..; 103-155 235/40R18 K6h K6y K8h T91 T95 A09 A12 A14
e1*2007/46*0502*..; 103-155 245/40R18 K1a K1b K2b K5d K5w K6h K6y K8m A18 A56 Car
e1*2007/46*0547*.. 103-155 255/40R18 K1c K2b K3s K5d K5w K6h K6y K8m KMV S02
- mit Radhaus- Ver-
breiterungen
VW Passat CC / CC 100-220 225/40R18 K2b K32 K42 K46 K56 T88 T92 0A1 A02 A04
3CC 100-220 235/40R18 K1a K2c K32 K42 K44 K46 K56 A05 A06 A08
e1*2001/116*0468*.. 100-220 245/35R18 K1c K2c K32 K41 K42 K44 K46 K56 A09 A12 A14
- incl. Modell 2012 T88 T92 A18 S02
100-220 245/40R18 G01 K1c K2c K32 K41 K42 K43 K44
K45 K46 K56
VW Passat Variant 75-147 225/40R18 K1c K2b K44 K46 T88 T89 T91 0A1 A02 A04
3C 75-147 235/40R18 K1c K2b K44 K46 A05 A06 A08
e1*2001/116* 75-147 245/35R18 K2b K44 K46 R03 T88 T89 T92 A09 A12 A14
0307*00-23 75-147 255/35R18 K2c K44 K46 R03 T90 A18 Car K56
V18 S02
VW Passat Variant 184 225/40R18 K1c K2b K44 K46 M+S T91 0A1 A02 A04
3C 184 235/40R18 K1c K2b K44 K46 A05 A06 A08
e1*2001/116* 184 255/35R18 K2c K44 K46 R03 T90 A09 A12 A14
0307*00-23 A18 Car K56
V18 S02
VW Passat W8 202 225/40R18 K1c K2b K44 K46 T91 T92 0A1 A02 A04
3BS 202 255/35R18 K2c K44 K46 R03 T90 T94 A05 A06 A08
e1*98/14*0173*.., A09 A12 A14
e1*2001/116*0173*.. A18 B11 Car
K45 K56 Lim
R21 V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

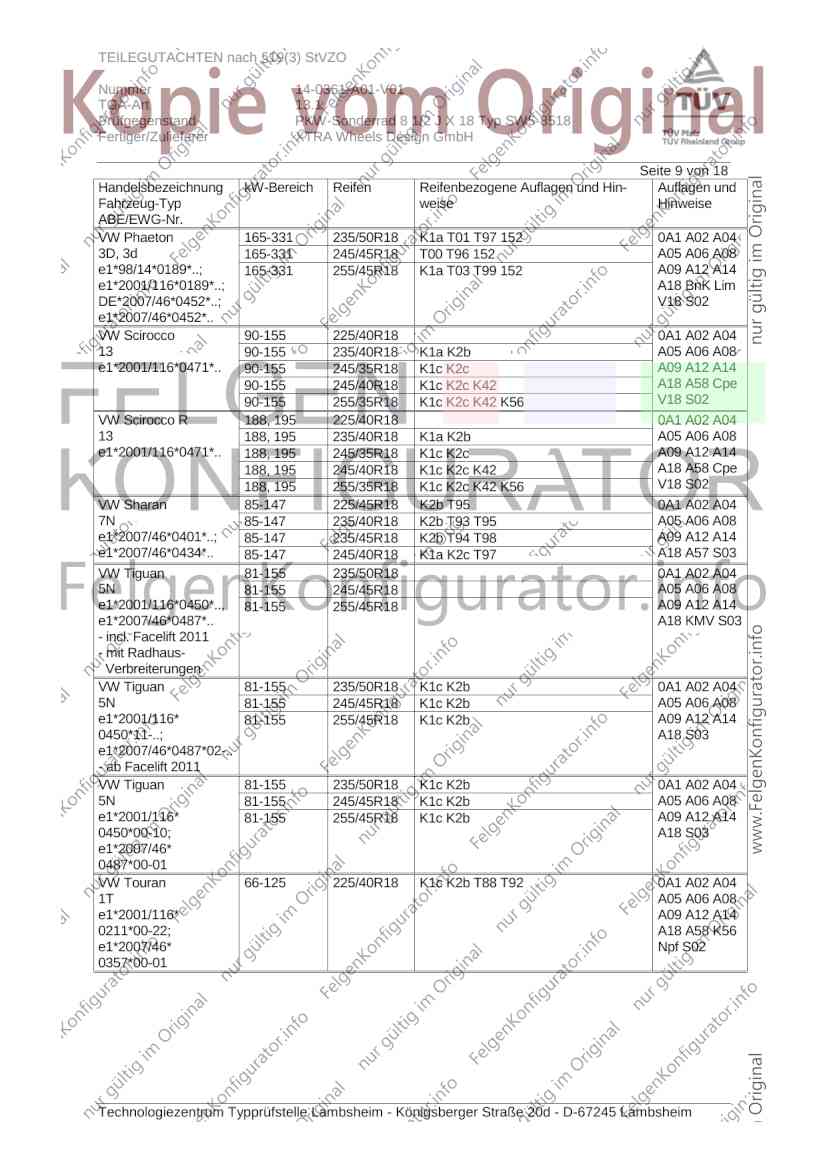

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-331 235/50R18 K1a T01 T97 152 0A1 A02 A04
3D, 3d 165-331 245/45R18 T00 T96 152 A05 A06 A08
e1*98/14*0189*..; 165-331 255/45R18 K1a T03 T99 152 A09 A12 A14
e1*2001/116*0189*..; A18 BnK Lim
DE*2007/46*0452*..; V18 S02
e1*2007/46*0452*..
VW Scirocco 90-155 225/40R18 0A1 A02 A04
13 90-155 235/40R18 K1a K2b A05 A06 A08
e1*2001/116*0471*.. 90-155 245/35R18 K1c K2c A09 A12 A14
90-155 245/40R18 K1c K2c K42 A18 A58 Cpe
90-155 255/35R18 K1c K2c K42 K56 V18 S02
VW Scirocco R 188, 195 225/40R18 0A1 A02 A04
13 188, 195 235/40R18 K1a K2b A05 A06 A08
e1*2001/116*0471*.. 188, 195 245/35R18 K1c K2c A09 A12 A14
188, 195 245/40R18 K1c K2c K42 A18 A58 Cpe
188, 195 255/35R18 K1c K2c K42 K56 V18 S02
VW Sharan 85-147 225/45R18 K2b T95 0A1 A02 A04
7N 85-147 235/40R18 K2b T93 T95 A05 A06 A08
e1*2007/46*0401*..; 85-147 235/45R18 K2b T94 T98 A09 A12 A14
e1*2007/46*0434*.. 85-147 245/40R18 K1a K2c T97 A18 A57 S03
VW Tiguan 81-155 235/50R18 0A1 A02 A04
5N 81-155 245/45R18 A05 A06 A08
e1*2001/116*0450*.., 81-155 255/45R18 A09 A12 A14
e1*2007/46*0487*.. A18 KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 235/50R18 K1c K2b 0A1 A02 A04
5N 81-155 245/45R18 K1c K2b A05 A06 A08
e1*2001/116* 81-155 255/45R18 K1c K2b A09 A12 A14
0450*11-..; A18 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 235/50R18 K1c K2b 0A1 A02 A04
5N 81-155 245/45R18 K1c K2b A05 A06 A08
e1*2001/116* 81-155 255/45R18 K1c K2b A09 A12 A14
0450*00-10; A18 S03
e1*2007/46*
0487*00-01
VW Touran 66-125 225/40R18 K1c K2b T88 T92 0A1 A02 A04
1T A05 A06 A08
e1*2001/116* A09 A12 A14
0211*00-22; A18 A58 K56
e1*2007/46* Npf S02
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran 66-125 215/40R18 K1c K2b T89 0A1 A02 A04
1T, 1t 66-130 225/40R18 K1c K2b K6g K6i T88 T92 A05 A06 A08
e1*2001/116* A09 A12 A14
0211*23-..; A18 A58 Npf
e1*2007/46* S02
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011

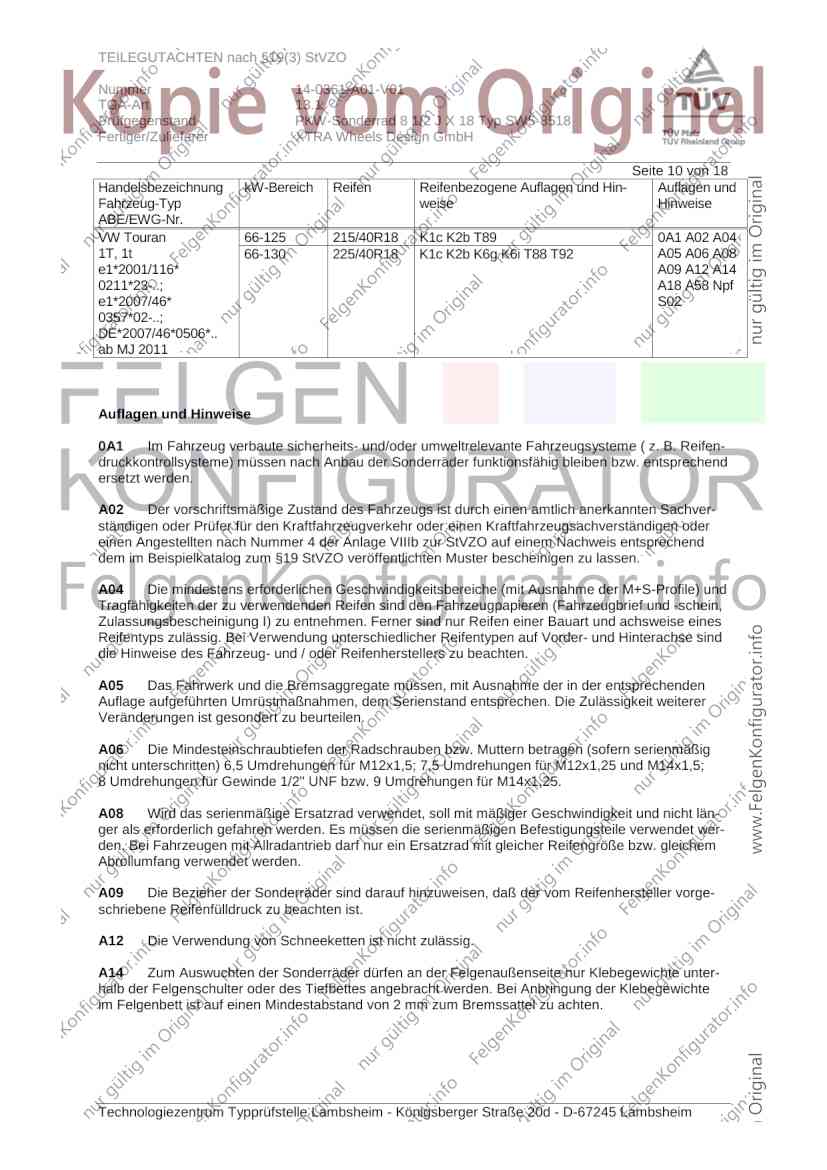

Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5;
8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

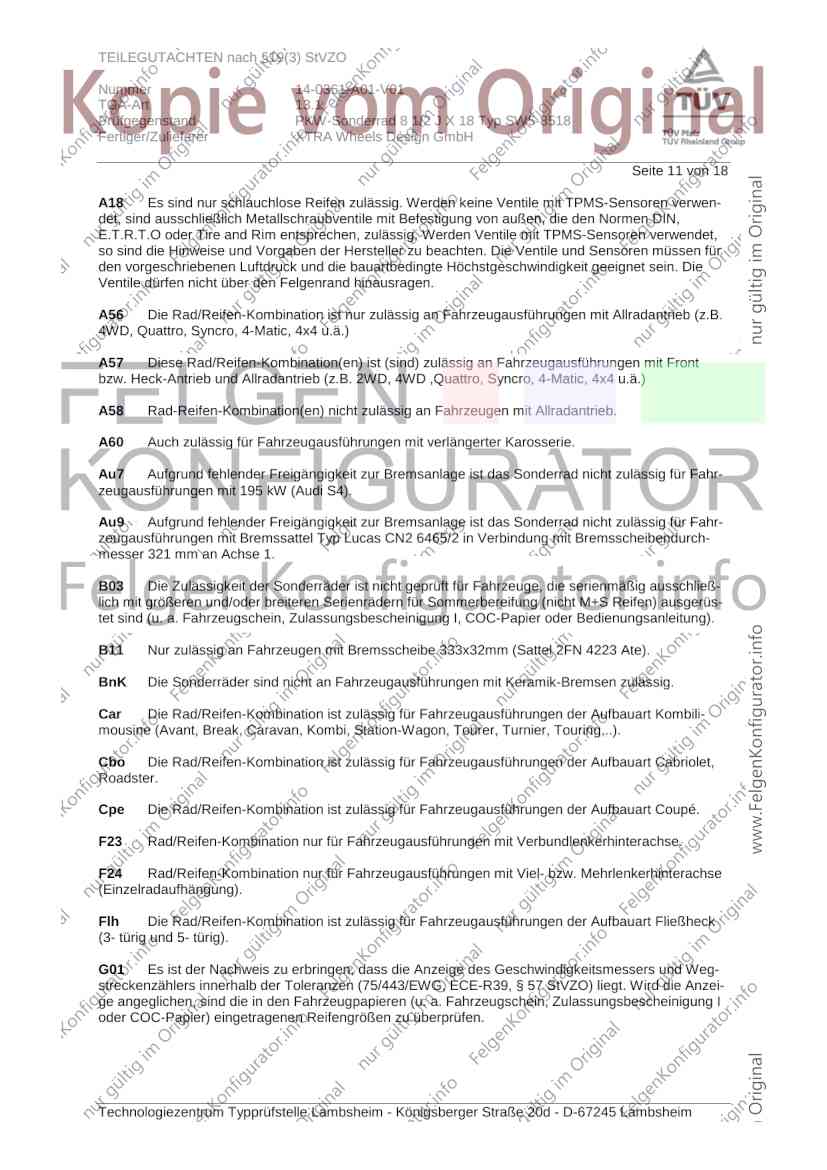

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 11 von 18
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

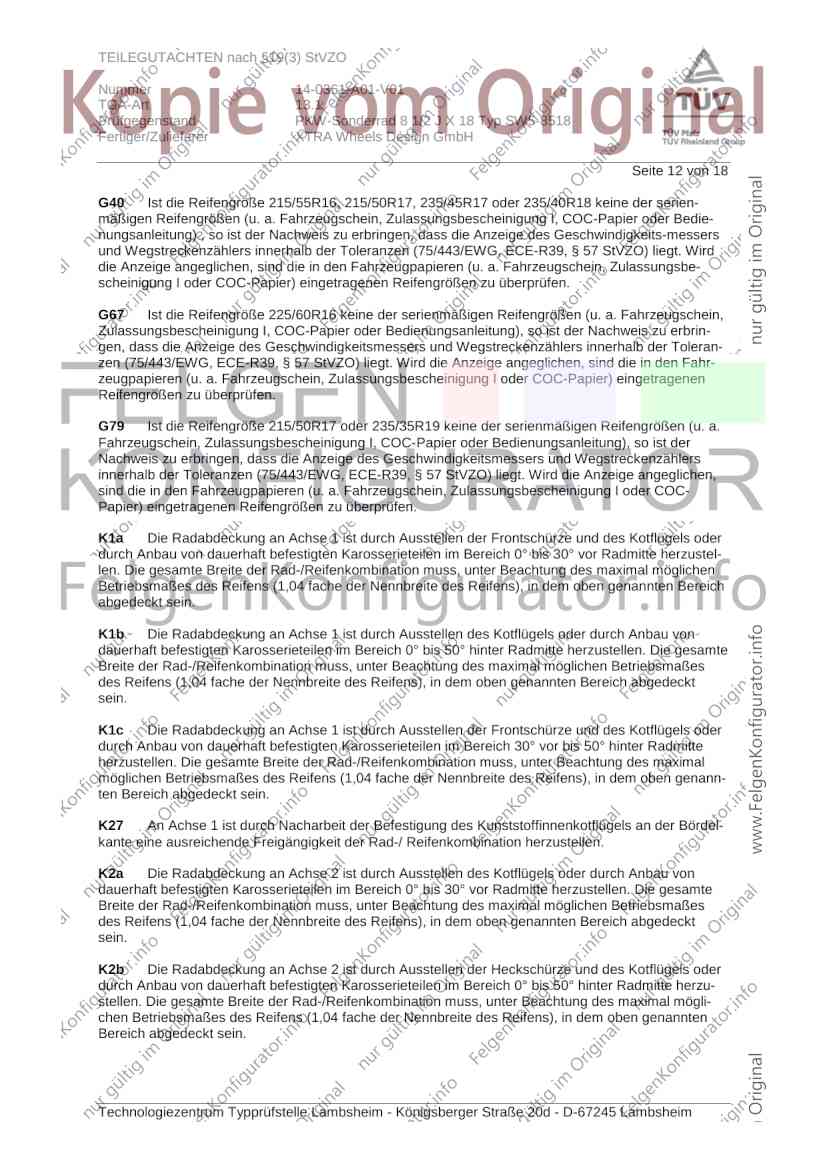

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 12 von 18
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-messers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 13 von 18

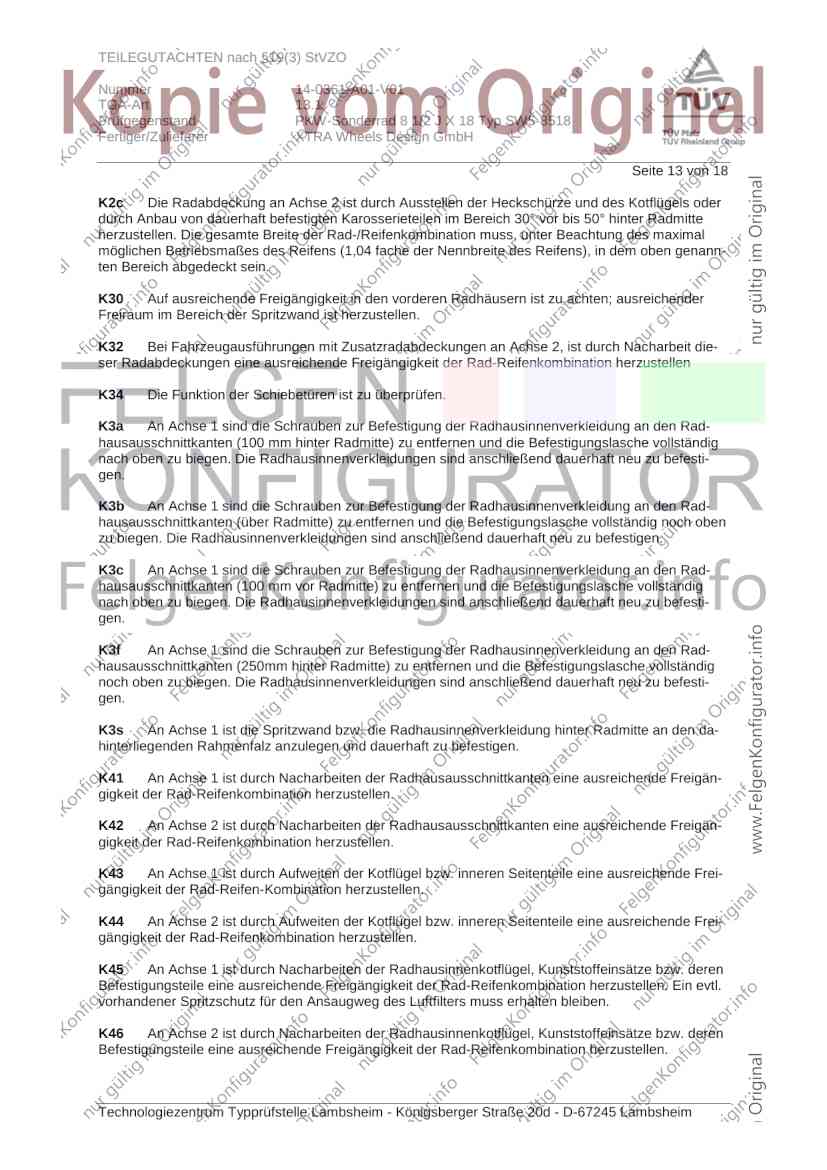

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 14 von 18

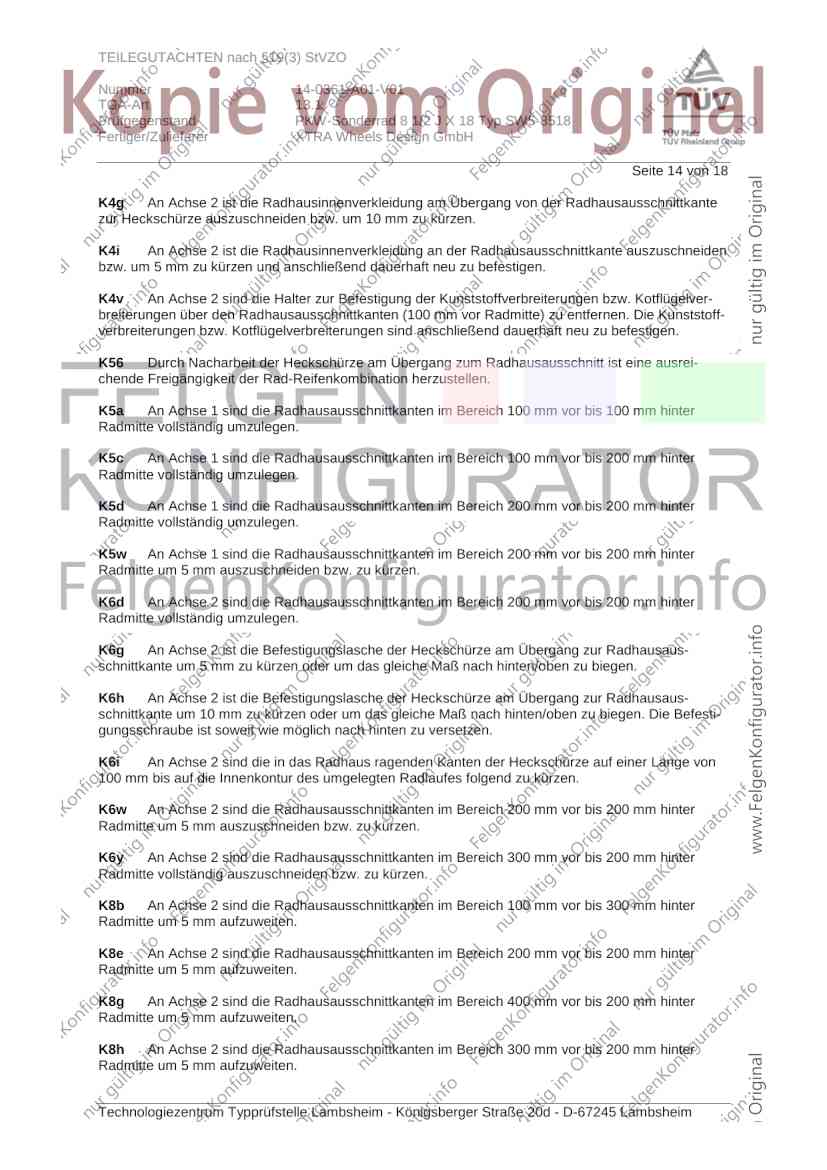

K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw. Kotflügelver-
breiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die Kunststoff-
verbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 15 von 18

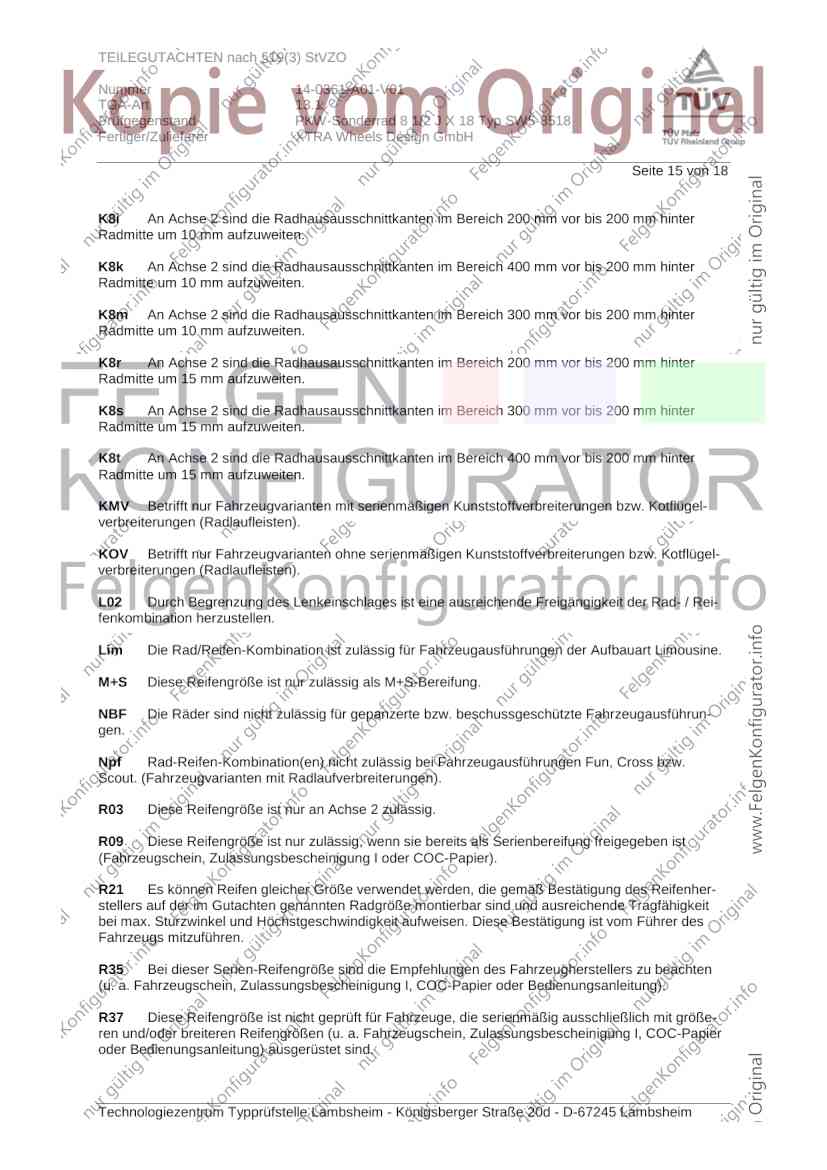

K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 16 von 18

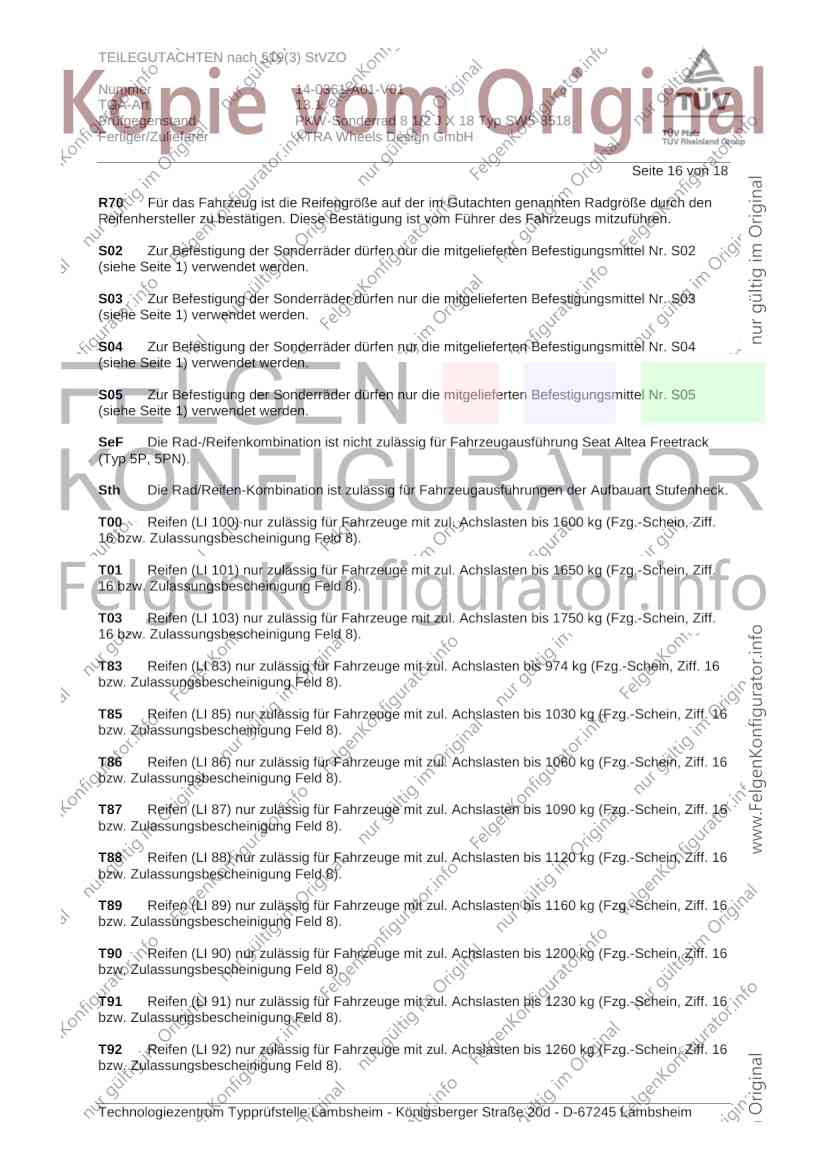

R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 17 von 18

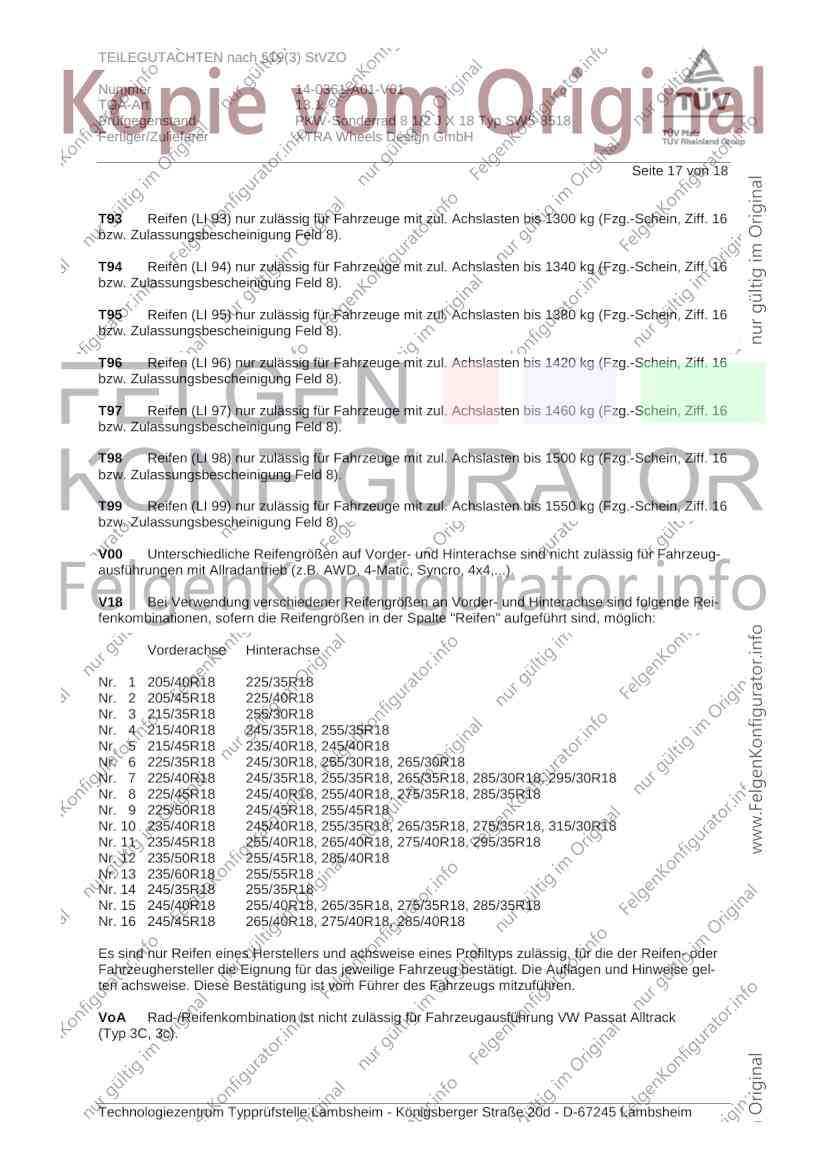

T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0361-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 18 Typ SW5-8518
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 18 von 18

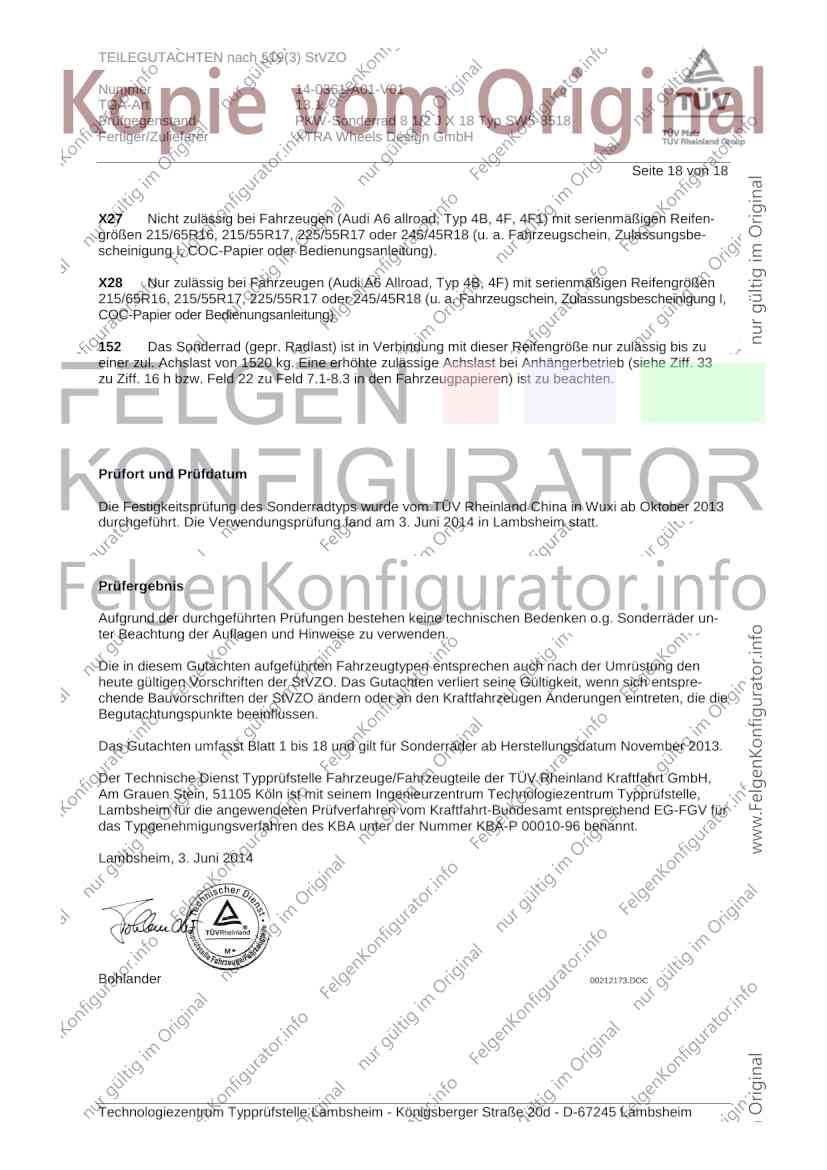

X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde vom TÜV Rheinland China in Wuxi ab Oktober 2013
durchgeführt. Die Verwendungsprüfung fand am 3. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Juni 2014
Bohlander 00212173.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
