TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 17
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell AR1 AR1
Typ AR1-8018 AR1-9018
Radgröße 8,0Jx18H2 9,0Jx18H2
Zentrierart Mittenzentrierung Mittenzentrierung
Achse Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
1 AR1-8018 T5 / Ø72,5 / 57,1 5/112/57,1 35 850 2100
2 AR1-9018 U5 / Ø72,5/Ø57,1 5/112/57,1 35 800 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen - -
Radtyp und Ausführung AR1-8018 (s.o.) AR1-9018 (s.o.)
Radgröße 8,0Jx18H2 9,0Jx18H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen MA MA
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M14x1,5 Kegel 60° 170 32
Prüfungen
Die Gutachten Nr.08-0990-A00-V02 und 08-0929-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/40R18 K1c R02 0A1 A02 A04
8P 75-147 225/40R18 K2b R03 A05 A06 A08
e1*2001/116*0456*.. 75-147 245/35R18 K2c R03 A09 A12 A16
75-147 255/35R18 K2c R03 A21 A58 Cbo
K44 K46 K56
V18 S02
Audi A3, -/Sportback 184-195 225/40R18 K2b K44 K46 K56 R03 T88 T89 0A1 A02 A04
8P, 8PA 184-195 225/40R18 K1c R02 T88 T89 A05 A06 A08
e1*2001/116*0217*.., 184-195 245/35R18 K2c K44 K46 K56 R03 T88 A09 A12 A16
e1*2001/116*0418*.. 184-195 255/35R18 K2c K44 K46 K56 R03 A21 Flh V18
S02
Audi A3, -/Sportback 66-147 225/40R18 K2b R03 0A1 A02 A04
8P, 8PA, 8PB 66-147 225/40R18 K1c R02 A05 A06 A08
e1*2001/116*0217*..; 66-147 245/35R18 K2c R03 A09 A12 A16
e1*2001/116*0241*..; 66-147 255/35R18 K2c R03 A21 Flh K44
e1*2001/116*0418*..; K46 K56 V18
e13*2007/46*1082*.. S02
Audi A3, -/Sportback77-135 215/40R18 K1c K3a K5d R02 T85 T89 0A1 A02 A04
8V 77-135 225/35R18 K1c K3a K5d R02 T83 T87 A05 A06 A08
e1*2007/46*0607*.. 77-135 225/35R18 K2c K4i K6h K8s R03 T83 T87 A09 A12 A16
77-135 225/40R18 K1c K3a K5d R02 A21 A57 F24
77-135 225/40R18 K2c K4i K6h K8s R03 Flh V00 V18
77-135 235/35R18 K1c K3a K5d R02 T86 T90 S02
77-135 235/35R18 K2c K4i K6h K8s R03 T86 T90
77-135 245/35R18 K2c K4i K6h K8s R03
77-135 255/35R18 K2c K4i K6h K8s R03
Audi A4 74-162 225/40R18 K2b K44 K46 R03 T88 T89 T92 0A1 A02 A04
8E 74-162 225/40R18 K1a K1b R02 T88 T89 T92 A05 A06 A08
e1*98/14*0151*.., 74-162 235/40R18 K2b K44 K46 R03 A09 A12 A16
e1*2001/116*0151*.. 74-162 235/40R18 K1c R02 A21 Car Lim
74-162 245/35R18 K2c K44 K46 R03 T88 T89 T92 V18 W20 S02
74-162 245/35R18 K1c R02 T88 T89 T92
74-162 255/35R18 K2c K44 K46 R03
Audi A4 55-169 225/40R18 K2b K44 K56 R03 T88 T89 0A1 A02 A04
B5 55-169 225/40R18 K1c R02 T88 T89 A05 A06 A08
e1*93/81*0013*.. , 55-169 245/35R18 K2c K44 K56 R03 T88 T89 A09 A12 A16
e1*98/14*0013*.. 55-169 245/35R18 K1c R02 T88 T89 A21 Au7 Car
K41 K45 K46
Lim V18 S02
Audi A4 162 225/40R18 K2b K44 K46 R03 T88 T89 T91 0A1 A02 A04
QB6 162 225/40R18 K1a K1b R02 T88 T89 T91 A05 A06 A08
e1*2001/116*0243*.. 162 235/40R18 K2b K44 K46 R03 A09 A12 A16
162 235/40R18 K1c R02 A21 Car Cbo
162 245/35R18 K2c K44 K46 R03 T88 T89 Lim V18 W20
162 245/35R18 K1c R02 T88 T89 S02
162 255/35R18 K2c K44 K46 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Cabriolet 96-162 225/40R18 K2b K44 K46 R03 T88 T89 T91 0A1 A02 A04
8H T92 A05 A06 A08
e1*98/14*0177*.., 96-162 225/40R18 K1a R02 T88 T89 T91 T92 A09 A12 A16
e1*2001/116*0177*.. 96-162 235/40R18 K2b K44 K46 R03 T91 T93 A21 Cbo V18
96-162 235/40R18 K1c R02 T91 T93 W20 S02
96-162 245/35R18 K2c K44 K46 R03 T88 T89 T92
96-162 245/35R18 K1c R02 T88 T89 T92
96-162 255/35R18 K2c K44 K46 R03
Audi A4 S4 253 235/40R18 K2b K44 K46 R03 T91 T93 0A1 A02 A04
8E,8H,QB6 253 235/40R18 K1c R02 T91 T93 A05 A06 A08
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 A09 A12 A16
0151,0177,0243*.. A21 Car Cbo
Lim V18 S02
Audi A6 81-184 225/40R18 K1c R02 T88 T92 0A1 A02 A04
4B 81-184 225/40R18 K2b K46 R03 T88 T92 A05 A06 A08
e1*96/27, 98/14, 81-184 235/40R18 G40 K1c R02 T91 T93 A09 A12 A16
2001/116*0051*.. 81-184 235/40R18 G40 K2c K44 K46 R03 T91 T93 A21 Au9 Car
81-184 245/35R18 K1c R02 T88 T92 Lim V18 X27
81-184 245/35R18 K2c K44 K46 R03 T88 T92 S02
81-184 255/35R18 K2c K44 K46 R03 T90 T94
Audi A6 -/Avant 89-257 225/45R18 R02 T91 T95 0A1 A02 A04
4F, 4F1 89-257 235/40R18 K2b R03 T91 T93 A05 A06 A08
e1*2001/116*0254*.., 89-257 235/40R18 R02 T91 T93 A09 A12 A16
e1*2001/116*0276*..; 89-257 245/40R18 K2b K44 K46 K56 R03 T93 A21 Car Lim
e13*2007/46*1080*.. 89-257 245/40R18 K1b R02 T93 NBF V18 X27
89-257 255/40R18 K2b K44 K46 K56 R03 S02
89-257 265/35R18 K2b K44 K46 K56 R03 T93
89-257 275/35R18 K2c K44 K46 K56 R03
Audi A8 154-171 235/50R18 K1a R02 R37 0A1 A02 A04
4E 154-171 235/50R18 K2b R03 R37 R70 A05 A06 A08
e1*2001/116*0198*.., 154-171 245/45R18 R02 T00 T96 A09 A12 A16
e1*2001/116*0246*.. 154-171 245/45R18 K2b R03 A21 B03 B60
154-171 255/45R18 K1a R02 BS8 BnK Lim
154-171 255/45R18 K2b R03 NBF V18 S02
154-171 275/40R18 K2b R03
Audi Q3 100-155 235/45R18 R02 0A1 A02 A04
8U, 8U1 100-155 235/45R18 R03 A05 A06 A08
e1*2007/46*0591*..; 100-155 245/45R18 R02 A09 A12 A16
e13*2007/46*1163*.. 100-155 245/45R18 K2b R03 A21 A57 V00
100-155 255/45R18 K1a R02 V18 S03
100-155 255/45R18 K2b R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 100-155 235/45R18 R02 0A1 A02 A04
8U, 8U1 100-155 235/45R18 R03 A05 A06 A08
e1*2007/46*0591*..; 100-155 245/45R18 R02 A09 A12 A16
e13*2007/46*1163*.. 100-155 245/45R18 R03 A21 A57 KMV
- mit Radhaus- 100-155 255/45R18 R02 V00 V18 S03
Verbreiterungen 100-155 255/45R18 R03
Audi S3, -/Sportback 206, 221 225/40R18 K1c K3a K5d R02 0A1 A02 A04
8V 206, 221 225/40R18 K2c K4i K6h K8s R03 A05 A06 A08
e1*2007/46*0607*.. 206, 221 235/35R18 K1c K3a K5d R02 T90 A09 A12 A16
206, 221 235/35R18 K2c K4i K6h K8s R03 T90 A21 A56 F24
Flh V00 S02
Seat Altea / Toledo 63-155 215/40R18 K1c R02 T85 T89 0A1 A02 A04
5P, 5PN 63-155 225/40R18 K1c K41 R02 T88 T91 A05 A06 A08
e9*2001/116*0050*..; 63-155 225/40R18 K2b K44 K46 K56 R03 T88 T91 A09 A12 A16
e9*2007/46*0012*.. 63-155 245/35R18 K2c K44 K46 K56 R03 T88 T89 A21 A60 Flh
T92 KOV SeF Sth
63-155 255/35R18 K2c K44 K46 K56 R03 T90 T94 V18 S02
Seat Leon 63-155 215/40R18 K1a K1b K27 K41 R02 R37 T85 0A1 A02 A04
1P, 1PN T89 A05 A06 A08
e9*2001/116*0052*..; 63-195 225/40R18 K1a K1b K27 K41 R02 A09 A12 A16
e9*2007/46*0013*.. 63-195 225/40R18 K2b K44 K46 R03 A21 A58 Flh
63-195 245/35R18 K2b K44 K46 R03 V18 S02
63-195 255/35R18 K2c K44 K46 R03
Skoda Octavia (II) 55-118 215/40R18 K1c R02 T85 T89 0A1 A02 A04
1Z 55-147 225/40R18 K1c K27 K41 K45 R02 A05 A06 A08
e11*2001/116*0230*..; 55-147 225/40R18 K2b K44 K46 K56 R03 T88 T89 A09 A12 A16
e11*2007/46*0012*.. T91 A21 Car Lim
55-147 245/35R18 K2b K44 K46 K56 R03 T88 T89 Npf V18 S02
T92
55-147 255/35R18 A58 K2b K44 K46 K56 R03
Skoda Superb 77-191 225/40R18 K1a K1b K27 R02 T92 0A1 A02 A04
3T 77-191 225/40R18 K2b K44 K46 K56 R03 T92 A05 A06 A08
e11*2001/116*0326*..; 77-191 245/35R18 K1c K27 K41 R02 T92 A09 A12 A16
e11*2007/46*0014*.. 77-191 245/35R18 K2c K44 K46 K56 R03 T92 A21 Car Lim
V18 S02
Skoda Superb 74-142 225/40R18 R03 T88 T89 T91 0A1 A02 A04
3U 74-142 225/40R18 R02 T88 T89 T91 A05 A06 A08
e11*98/14*0187*.. 74-142 245/35R18 K2b K44 K46 K56 R03 T88 T89 A09 A12 A16
74-142 245/35R18 K1c K45 L02 R02 T88 T89 A21 A58 Lim
74-142 255/35R18 K2a K2b K44 K46 K56 R03 V18 S02
VW Bus 50-103 235/45R18 G01 K2c R03 T94 T98 0A1 A02 A04
7DB 50-103 235/45R18 G01 K1c R02 T94 T98 A05 A06 A08
e1*96/79*0067*.., 50-103 245/40R18 K2c R03 R70 T97 A09 A12 A16
e1*98/14*0067*.. 50-103 245/40R18 K1c R02 R70 T97 A21 H15 K34
K41 K42 K43
K44 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus 65-150 245/45R18 G67 K2c R03 0A1 A02 A04
7DZ 65-150 245/45R18 G67 K1c R02 A05 A06 A08
e1*97/27*0095*.., A09 A12 A16
e1*98/14*0095*.. A21 H15 K34
K41 K42 K43
K44 R70 S04
VW Bus, Transporter 50-103 235/45R18 G01 R03 T94 T98 160 0A1 A02 A04
70X02.., 70X12.. 50-103 235/45R18 G01 R02 T94 T98 A05 A06 A08
H297-300, 304, 306, 50-103 245/40R18 R03 T93 T97 160 A09 A12 A16
H322-327 50-103 245/40R18 R02 T93 T97 A21 H15 K1c
K2c K34 K41
K42 K43 K44
S04
VW Bus, Transporter 50-103 235/45R18 G01 K2c R03 T98 0A1 A02 A04
7DW, 7DWA 50-103 235/45R18 G01 K1c R02 T98 A05 A06 A08
e1*96/79, 98/14* 50-103 245/40R18 K2c R03 T97 A09 A12 A16
0066,0120*.. 50-103 245/40R18 K1c R02 T97 A21 H15 K34
K41 K42 K43
K44 S04
VW EOS 85-184 215/45R18 R02 0A1 A02 A04
1F 85-184 225/40R18 K1a R02 A05 A06 A08
e1*2001/116*0349*.. 85-184 225/40R18 K2c K44 R03 A09 A12 A16
- incl. Facelift 2011 85-191 235/40R18 K1a K1b R02 A21 A58 Cbo
85-191 235/40R18 K2c K44 R03 K46 K56 V18
85-191 245/35R18 K1c K41 R02 S02
85-191 245/35R18 K2c K44 K46 R03
85-191 255/35R18 K2c K44 R03
VW Golf (V) 55-169 215/40R18 K1c R02 R37 T85 T89 0A1 A02 A04
1K 55-184 225/40R18 K2b K44 K46 K56 R03 A05 A06 A08
e1*2001/116* 55-184 225/40R18 K1c K41 R02 A09 A12 A16
0242*00-24 55-184 245/35R18 K2c K44 K46 K56 R03 A21 Flh V18
55-184 255/35R18 K2c K44 K46 K56 R03 S02
VW Golf (V) Variant 59-147 225/35R18 K1c R02 T83 T87 0A1 A02 A04
1KM 59-147 225/35R18 K2c R03 T83 T87 A05 A06 A08
e1*2001/116* 59-147 225/40R18 K1c R02 A09 A12 A16
0328*00-14 59-147 225/40R18 K2c R03 A21 A58 Car
K27 K41 K43
K44 K46 K56
S02
VW Golf (VI) 59-173 225/35R18 K3a R02 T83 T87 0A1 A02 A04
1K 59-173 225/35R18 K6h K8r R03 T83 T87 A05 A06 A08
e1*2001/116 59-173 225/40R18 K3a R02 T88 A09 A12 A16
*0242*25-..; 59-173 225/40R18 K6h K8r R03 T88 A21 Cbo Flh
e1*2007/46*0490*.. K1c K2c S02
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 225/35R18 K3a R02 T83 T87 0A1 A02 A04
1KM 59-118 225/35R18 K2c K6h K8r R03 T83 T87 A05 A06 A08
e1*2001/116*0328*..; 59-118 225/40R18 K3a R02 T88 A09 A12 A16
e1*2007/46*0492*.. 59-118 225/40R18 K2c K6h K8r R03 T88 A21 Car K1c
S02
VW Golf (VII) /- 63 - 169 215/40R18 K1c K3c K5a R02 T85 0A1 A02 A04
Variant 63 - 169 225/35R18 K1c K3c K5a R02 T83 A05 A06 A08
AU, AUV 63 - 169 225/35R18 K2c K6g K6i K8a R03 T87 A09 A12 A16
e1*2007/46*0623*.., 63 - 169 225/40R18 K1c K3c K5a R02 T88 A21 A57 Car
e1*2007/46*0627*.. 63 - 169 225/40R18 K6g K6i K8a R03 T88 F24 Flh V00
63 - 169 235/35R18 K1c K3c K5d R02 T86 V18 S02
63 - 169 235/35R18 K2c K6h K6i K8m R03 T86
63 - 169 245/35R18 K2c K6h K6i K8m R03 T88
VW Golf (VII) /- 63 - 90 215/40R18 K1c K3c K5a R02 T85 0A1 A02 A04
Variant 63 - 90 225/35R18 K1c K3c K5a R02 T83 T87 A05 A06 A08
AU, AUV 63 - 90 225/35R18 K2b K8k R03 T83 T87 A09 A12 A16
e1*2007/46*0623*.., 63 - 90 225/40R18 K1c K3c K5a R02 T88 A21 A58 Car
e1*2007/46*0627*.. 63 - 90 225/40R18 K2b K8k R03 T88 F23 Flh V00
63 - 90 235/35R18 K1c K3c K5d R02 T86 V18 S02
63 - 90 235/35R18 K2c K6g K8t R03 T86
63 - 90 245/35R18 K2c K6g K8t R03 T88
VW Golf Plus 55-125 215/40R18 K1c K27 K41 R02 R37 T85 T89 0A1 A02 A04
1KP 55-125 225/40R18 K2c K44 K56 R03 T88 T89 A05 A06 A08
e1*2001/116*0304*..; 55-125 225/40R18 K1c K27 K41 R02 T88 T89 A09 A12 A16
e1*2007/46*0491*.. 55-125 245/35R18 K2c K44 K56 R03 A21 A58 Flh
55-125 255/35R18 K2c K44 K56 R03 V18 S02
VW Golf R (VI) 188, 199 225/40R18 K3a R02 T88 0A1 A02 A04
1K 188, 199 225/40R18 K6h K8r R03 T88 A05 A06 A08
e1*2001/116 A09 A12 A16
*0242*33-.. A21 Flh K1c
K2c S02
VW Golf R (VII) 206, 221 225/40R18 K1c K3c K5a R02 T88 0A1 A02 A04
AU 206, 221 225/40R18 K2c K6h K6i K8a R03 T88 A05 A06 A08
e1*2007/46*0623*.. 206, 221 235/35R18 K1c K3c K5b R02 T86 A09 A12 A16
206, 221 235/35R18 K2c K6h K6i K8m R03 T86 A21 A56 F24
Flh S02
VW Jetta 66-147 225/35R18 K1c R02 T83 T87 0A1 A02 A04
1KM 66-147 225/35R18 K2c R03 T83 T87 A05 A06 A08
e1*2001/116*0328*.. 66-147 225/40R18 K1c R02 A09 A12 A16
66-147 225/40R18 K2c R03 A21 A58 K27
K41 K43 K44
K46 K56 Sth
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 66-142 225/40R18 K2b R03 T88 T89 T91 0A1 A02 A04
3B 66-142 225/40R18 K1c R02 T88 T89 T91 A05 A06 A08
e1*95/54*0043*.., 66-142 245/35R18 K2b K44 K56 R03 T88 T89 A09 A12 A16
e1*98/14*0043*.. 66-142 245/35R18 K1c K45 L02 R02 T88 T89 A21 Car K46
66-142 255/35R18 A58 K2c K44 K56 R03 T90 Lim R21 V18
S02
VW Passat 74-125 255/35R18 A58 K2c K44 K56 R03 T90 0A1 A02 A04
3BG 74-142 225/40R18 K44 R03 T88 T89 T92 A05 A06 A08
e1*98/14*0157*.., 74-142 225/40R18 K1c R02 T88 T89 T92 A09 A12 A16
e1*2001/116*0157*.. 74-142 245/35R18 K2c K44 K56 R03 T88 T89 A21 Car K46
74-142 245/35R18 K1c K45 R02 T88 T89 Lim V18 S02
VW Passat 75-147 215/45R18 K1a R02 0A1 A02 A04
3C 75-147 225/40R18 K2b K44 K46 K56 R03 T88 T89 A05 A06 A08
e1*2001/116* 75-147 225/40R18 K1a R02 T88 T89 A09 A12 A16
0307*00-23 75-147 235/40R18 K2b K44 K46 K56 R03 A21 Lim V18
75-147 235/40R18 K1c R02 S02
75-147 245/35R18 K2b K44 K46 K56 R03 T88 T89
75-147 245/35R18 K1c K41 R02 T88 T89
75-147 255/35R18 K2c K44 K46 K56 R03
VW Passat 184 235/40R18 K2b K44 K46 K56 R03 0A1 A02 A04
3C 184 235/40R18 K1c R02 A05 A06 A08
e1*2001/116* 184 245/35R18 K2b K44 K46 K56 R03 T88 T89 A09 A12 A16
0307*00-23 184 245/35R18 K1c K41 R02 T88 T89 A21 Lim V18
184 255/35R18 K2c K44 K46 K56 R03 S02
VW Passat 77-155 215/45R18 K1a R02 T89 T93 0A1 A02 A04
3C, 3c 77-155 225/40R18 K1a R02 T88 T92 A05 A06 A08
e1*2001/116* 77-155 225/40R18 K2b K4i K6h K6i K8e R03 T88 A09 A12 A16
0307*24-.., T92 A21 Car Lim
e1*2007/46*0502*.., 77-155 235/40R18 K1c R02 V18 VoA S02
e1*2007/46*0547*.. 77-155 235/40R18 K2b K4i K6h K6i K8e R03
- Limousine / Variant 77-155 245/35R18 K1c R02 T88 T92
- ab MJ 2011 77-155 245/35R18 K2c K4i K6h K6i K8i R03 T88
T92
77-155 255/35R18 K2c K4i K6h K6i K8i R03 T90
T94
VW Passat 77-155 215/45R18 K1a R02 T89 T93 0A1 A02 A04
3C, 3c 77-155 225/40R18 K1a R02 T88 T92 A05 A06 A08
e1*2001/116* 77-155 225/40R18 K2b K4i K6h K6i K8e R03 T88 A09 A12 A16
0307*24-.., T92 A21 Car KMV
e1*2007/46*0502*.., 77-155 235/40R18 K1c R02 Lim V18 VoA
e1*2007/46*0547*.. 77-155 235/40R18 K2b K4i K6h K6i K8e R03 S02
- Limousine / Variant 77-155 245/35R18 K1c R02 T88 T92
- mit Radhaus- Ver- 77-155 245/35R18 K2c K4i K6h K6i K8i R03 T88
breiterungen T92
- ab MJ 2011 77-155 255/35R18 K2c K4i K6h K6i K8i R03 T90
T94
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 215/45R18 K1a R02 0A1 A02 A04
3C 75-147 225/40R18 K2b K44 R03 T88 T89 T91 A05 A06 A08
e1*2001/116* 75-147 225/40R18 K1a R02 T88 T89 T91 A09 A12 A16
0307*00-23 75-147 235/40R18 K2b K44 R03 A21 Car K46
75-147 235/40R18 K1c R02 K56 V18 S02
75-147 245/35R18 K2c K44 K46 R03 T88 T89 T92
75-147 245/35R18 K1c K41 R02 T88 T89 T92
75-147 255/35R18 K2c K44 R03
VW Passat Variant 184 235/40R18 K2b K44 R03 0A1 A02 A04
3C 184 235/40R18 K1c R02 A05 A06 A08
e1*2001/116* 184 245/35R18 K2c K44 K46 R03 T92 A09 A12 A16
0307*00-23 184 245/35R18 K1c K41 R02 T92 A21 Car K46
184 255/35R18 K2c K44 R03 K56 V18 S02
VW Passat W8 202 225/40R18 K2b K44 R03 T91 T92 0A1 A02 A04
3BS 202 225/40R18 K1c K45 R02 T91 T92 A05 A06 A08
e1*98/14*0173*.., 202 255/35R18 K2c K44 K56 R03 T90 A09 A12 A16
e1*2001/116*0173*.. A21 B11 Car
K46 Lim R21
V18 S02
VW Phaeton 165-177 235/50R18 K1a R02 T01 0A1 A02 A04
3D, 3d 165-177 245/45R18 R03 T00 T96 A05 A06 A08
e1*98/14*0189*..; 165-177 245/45R18 R02 T00 T96 A09 A12 A16
e1*2001/116*0189*..;165-177 255/45R18 K1a R02 T03 T99 A21 B60 BnK
DE*2007/46*0452*..; 165-177 255/45R18 K2b R03 Lim V18 W11
e1*2007/46*0452*.. 165-177 275/40R18 K2b R03 S02
165-177 285/40R18 K2c R03 R70
VW Scirocco 90-155 225/40R18 R02 0A1 A02 A04
13 90-155 225/40R18 K2b R03 A05 A06 A08
e1*2001/116*0471*.. 90-155 235/40R18 R02 A09 A12 A16
90-155 235/40R18 K2c K42 R03 A21 A58 Cpe
90-155 245/35R18 K1a R02 V18 S02
90-155 245/35R18 K2c K42 R03
90-155 245/40R18 K1a R02
90-155 245/40R18 K2c K42 K44 K56 R03
90-155 255/35R18 K2c K42 K44 K56 R03
VW Scirocco R 188, 195 225/40R18 R02 0A1 A02 A04
13 188, 195 225/40R18 K2b R03 A05 A06 A08
e1*2001/116*0471*.. 188, 195 235/40R18 R02 A09 A12 A16
188, 195 235/40R18 K2c K42 R03 A21 A58 Cpe
188, 195 245/35R18 K1a R02 V18 S02
188, 195 245/35R18 K2c K42 R03
188, 195 245/40R18 K1a R02
188, 195 245/40R18 K2c K42 K44 K56 R03
188, 195 255/35R18 K2c K42 K44 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/50R18 R02 0A1 A02 A04
5N 81-155 235/50R18 R02 A05 A06 A08
e1*2001/116*0450*.., 81-155 245/45R18 R02 A09 A12 A16
e1*2007/46*0487*.. 81-155 245/45R18 R03 A21 KMV S03
- incl. Facelift 2011 81-155 255/45R18 R02
- mit Radhaus- 81-155 255/45R18 R03
Verbreiterungen
VW Tiguan 81-155 225/50R18 K1c R02 0A1 A02 A04
5N 81-155 235/50R18 K1c R02 A05 A06 A08
e1*2001/116* 81-155 245/45R18 K1c R02 A09 A12 A16
0450*11-..; 81-155 245/45R18 K2b R03 A21 V18 S03
e1*2007/46*0487*02-.. 81-155 255/45R18 K1c R02
- ab Facelift 2011 81-155 255/45R18 K2b K42 R03
VW Touran 66-125 225/40R18 K2b K56 R03 T88 T92 0A1 A02 A04
1T 66-125 225/40R18 K1c R02 T88 T92 A05 A06 A08
e1*2001/116* A09 A12 A16
0211*00-22; A21 A58 Npf
e1*2007/46* S02
0357*00-01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 10 von 17
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 11 von 17
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BS8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nur zulässig an Fahr-
zeugausführungen mit Bremsscheibendurchmesser max. 365 mm an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-messers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
H15 Der Federweg an Achse 2 ist durch Einbau eines Federwegsbegrenzers (15 mm) zu reduzie-
ren.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 12 von 17
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 13 von 17
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 14 von 17
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

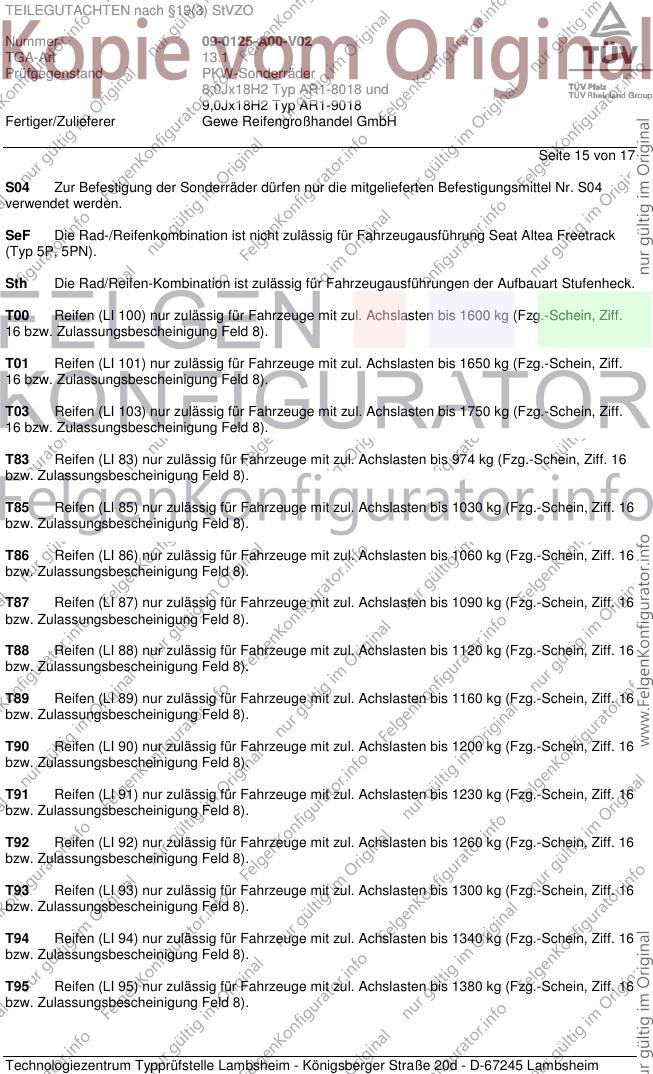

Seite 15 von 17
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

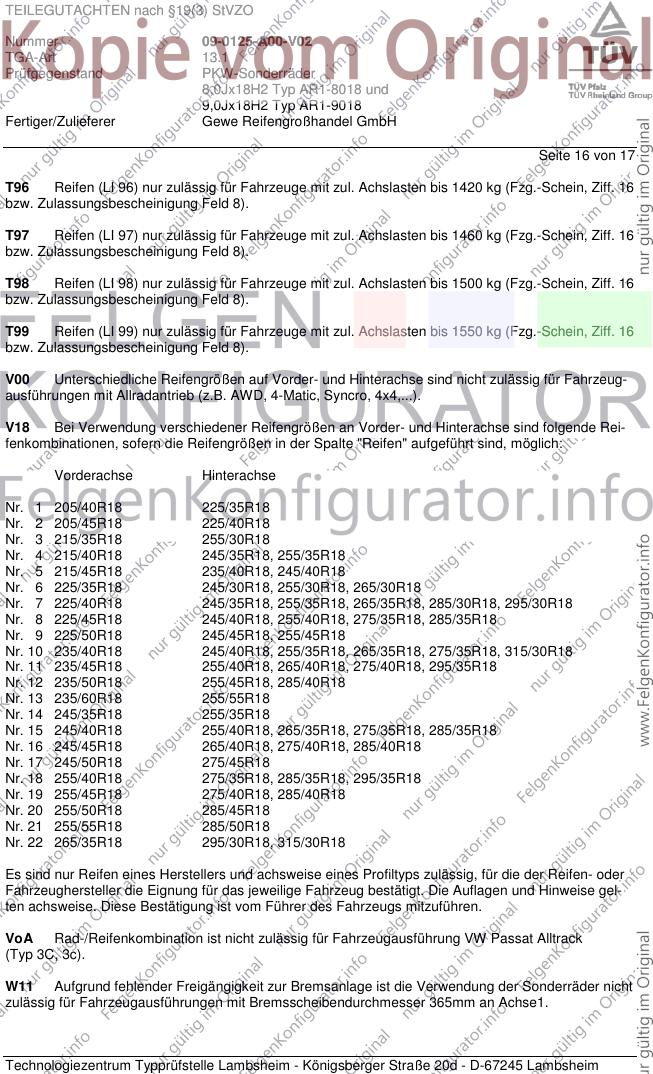

Seite 16 von 17
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W11 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0125-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx18H2 Typ AR1-8018 und
9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

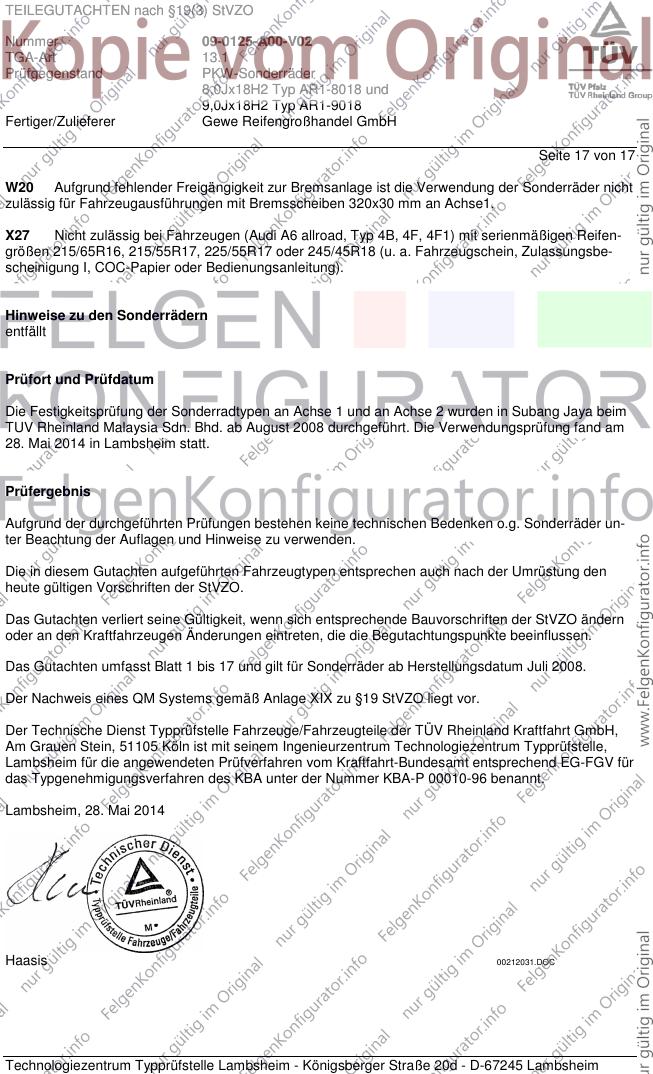

Seite 17 von 17
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfung der Sonderradtypen an Achse 1 und an Achse 2 wurden in Subang Jaya beim
TUV Rheinland Malaysia Sdn. Bhd. ab August 2008 durchgeführt. Die Verwendungsprüfung fand am
28. Mai 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Mai 2014
Haasis 00212031.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
