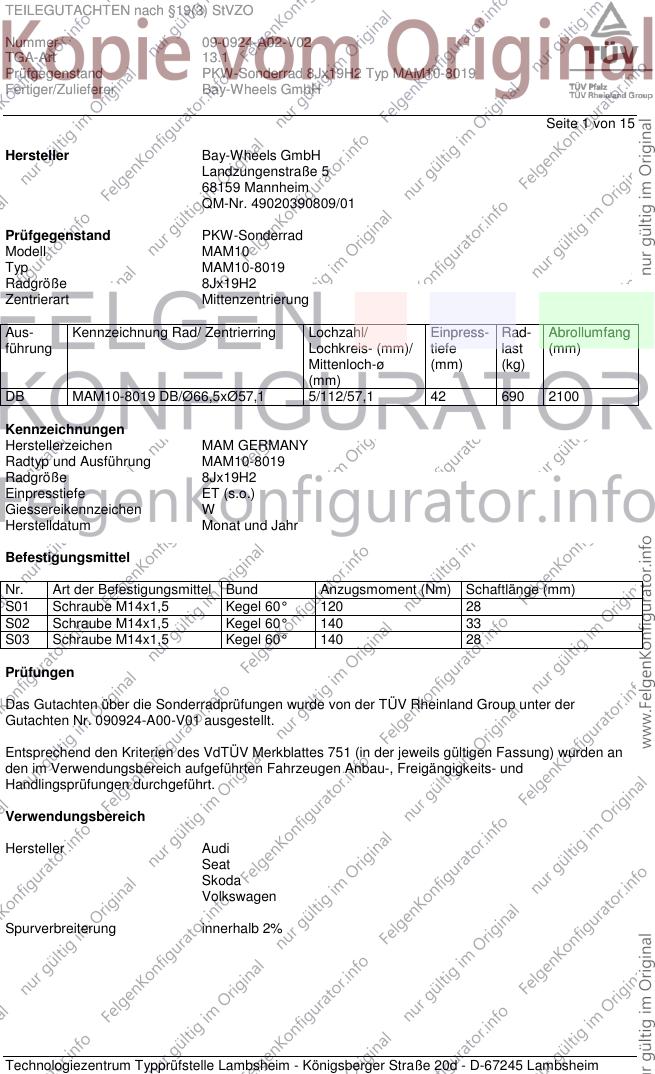

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 15
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM10
Typ MAM10-8019
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB MAM10-8019 DB/Ø66,5xØ57,1 5/112/57,1 42 690 2100
Kennzeichnungen
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM10-8019
Radgröße 8Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 090924-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH

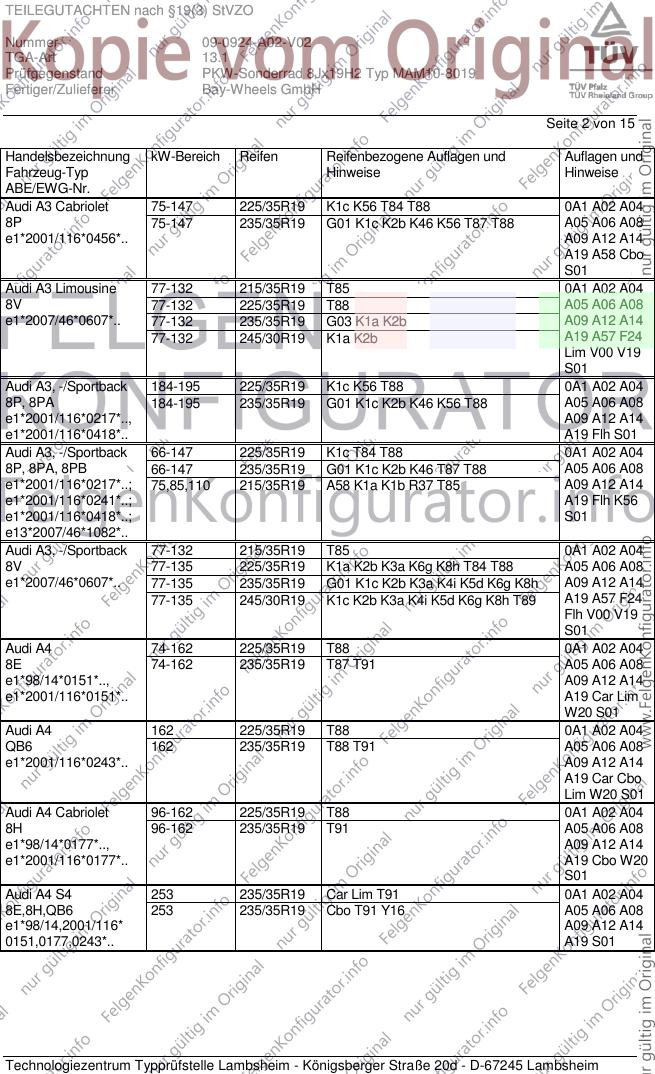

Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 0A1 A02 A04
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A05 A06 A08
e1*2001/116*0456*.. A09 A12 A14
A19 A58 Cbo
S01
Audi A3 Limousine 77-132 215/35R19 T85 0A1 A02 A04
8V 77-132 225/35R19 T88 A05 A06 A08
e1*2007/46*0607*.. 77-132 235/35R19 G03 K1a K2b A09 A12 A14
77-132 245/30R19 K1a K2b A19 A57 F24
Lim V00 V19
S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 0A1 A02 A04
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A05 A06 A08
e1*2001/116*0217*.., A09 A12 A14
e1*2001/116*0418*.. A19 Flh S01
Audi A3, -/Sportback 66-147 225/35R19 K1c T84 T88 0A1 A02 A04
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 T87 T88 A05 A06 A08
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b R37 T85 A09 A12 A14
e1*2001/116*0241*..; A19 Flh K56
e1*2001/116*0418*..; S01
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 215/35R19 T85 0A1 A02 A04
8V 77-135 225/35R19 K1a K2b K3a K6g K8h T84 T88 A05 A06 A08
e1*2007/46*0607*.. 77-135 235/35R19 G01 K1c K2b K3a K4i K5d K6g K8h A09 A12 A14
77-135 245/30R19 K1c K2b K3a K4i K5d K6g K8h T89 A19 A57 F24
Flh V00 V19
S01
Audi A4 74-162 225/35R19 T88 0A1 A02 A04
8E 74-162 235/35R19 T87 T91 A05 A06 A08
e1*98/14*0151*.., A09 A12 A14
e1*2001/116*0151*.. A19 Car Lim
W20 S01
Audi A4 162 225/35R19 T88 0A1 A02 A04
QB6 162 235/35R19 T88 T91 A05 A06 A08
e1*2001/116*0243*.. A09 A12 A14
A19 Car Cbo
Lim W20 S01
Audi A4 Cabriolet 96-162 225/35R19 T88 0A1 A02 A04
8H 96-162 235/35R19 T91 A05 A06 A08
e1*98/14*0177*.., A09 A12 A14
e1*2001/116*0177*.. A19 Cbo W20
S01
Audi A4 S4 253 235/35R19 Car Lim T91 0A1 A02 A04
8E,8H,QB6 253 235/35R19 Cbo T91 Y16 A05 A06 A08
e1*98/14,2001/116* A09 A12 A14
0151,0177,0243*.. A19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH

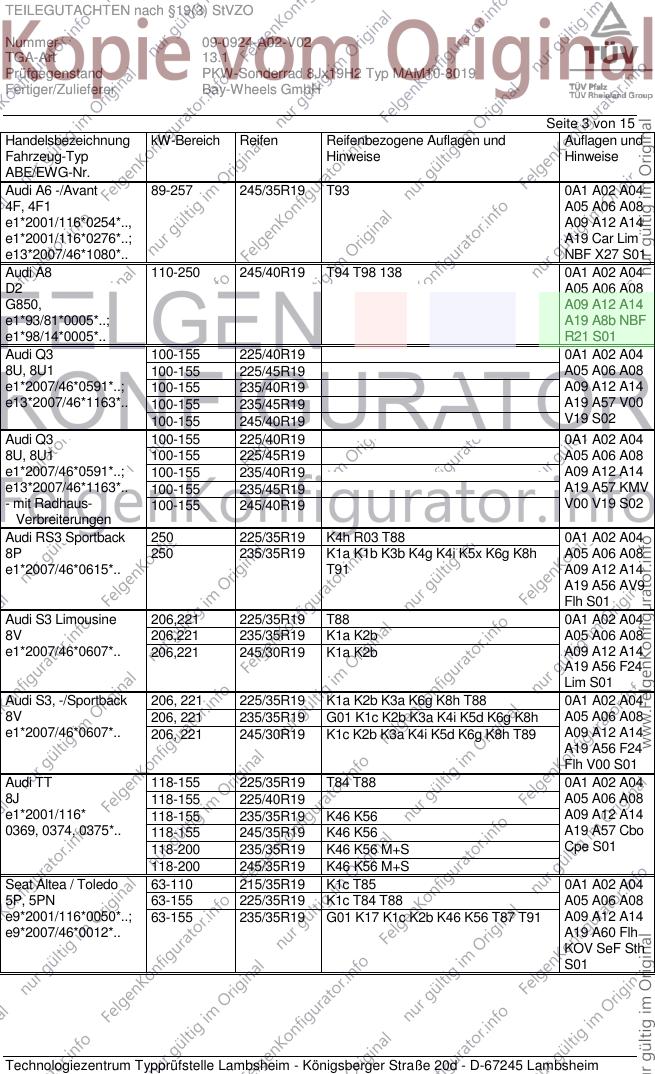

Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 245/35R19 T93 0A1 A02 A04
4F, 4F1 A05 A06 A08
e1*2001/116*0254*.., A09 A12 A14
e1*2001/116*0276*..; A19 Car Lim
e13*2007/46*1080*.. NBF X27 S01
Audi A8 110-250 245/40R19 T94 T98 138 0A1 A02 A04
D2 A05 A06 A08
G850, A09 A12 A14
e1*93/81*0005*..; A19 A8b NBF
e1*98/14*0005*.. R21 S01
Audi Q3 100-155 225/40R19 0A1 A02 A04
8U, 8U1 100-155 225/45R19 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/40R19 A09 A12 A14
e13*2007/46*1163*.. 100-155 235/45R19 A19 A57 V00
100-155 245/40R19 V19 S02
Audi Q3 100-155 225/40R19 0A1 A02 A04
8U, 8U1 100-155 225/45R19 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/40R19 A09 A12 A14
e13*2007/46*1163*.. 100-155 235/45R19 A19 A57 KMV
- mit Radhaus- 100-155 245/40R19 V00 V19 S02
Verbreiterungen
Audi RS3 Sportback 250 225/35R19 K4h R03 T88 0A1 A02 A04
8P 250 235/35R19 K1a K1b K3b K4g K4i K5x K6g K8h A05 A06 A08
e1*2007/46*0615*.. T91 A09 A12 A14
A19 A56 AV9
Flh S01
Audi S3 Limousine 206,221 225/35R19 T88 0A1 A02 A04
8V 206,221 235/35R19 K1a K2b A05 A06 A08
e1*2007/46*0607*.. 206,221 245/30R19 K1a K2b A09 A12 A14
A19 A56 F24
Lim S01
Audi S3, -/Sportback 206, 221 225/35R19 K1a K2b K3a K6g K8h T88 0A1 A02 A04
8V 206, 221 235/35R19 G01 K1c K2b K3a K4i K5d K6g K8h A05 A06 A08
e1*2007/46*0607*.. 206, 221 245/30R19 K1c K2b K3a K4i K5d K6g K8h T89 A09 A12 A14
A19 A56 F24
Flh V00 S01
Audi TT 118-155 225/35R19 T84 T88 0A1 A02 A04
8J 118-155 225/40R19 A05 A06 A08
e1*2001/116* 118-155 235/35R19 K46 K56 A09 A12 A14
0369, 0374, 0375*.. 118-155 245/35R19 K46 K56 A19 A57 Cbo
118-200 235/35R19 K46 K56 M+S Cpe S01
118-200 245/35R19 K46 K56 M+S
Seat Altea / Toledo 63-110 215/35R19 K1c T85 0A1 A02 A04
5P, 5PN 63-155 225/35R19 K1c T84 T88 A05 A06 A08
e9*2001/116*0050*..; 63-155 235/35R19 G01 K17 K1c K2b K46 K56 T87 T91 A09 A12 A14
e9*2007/46*0012*.. A19 A60 Flh
KOV SeF Sth
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

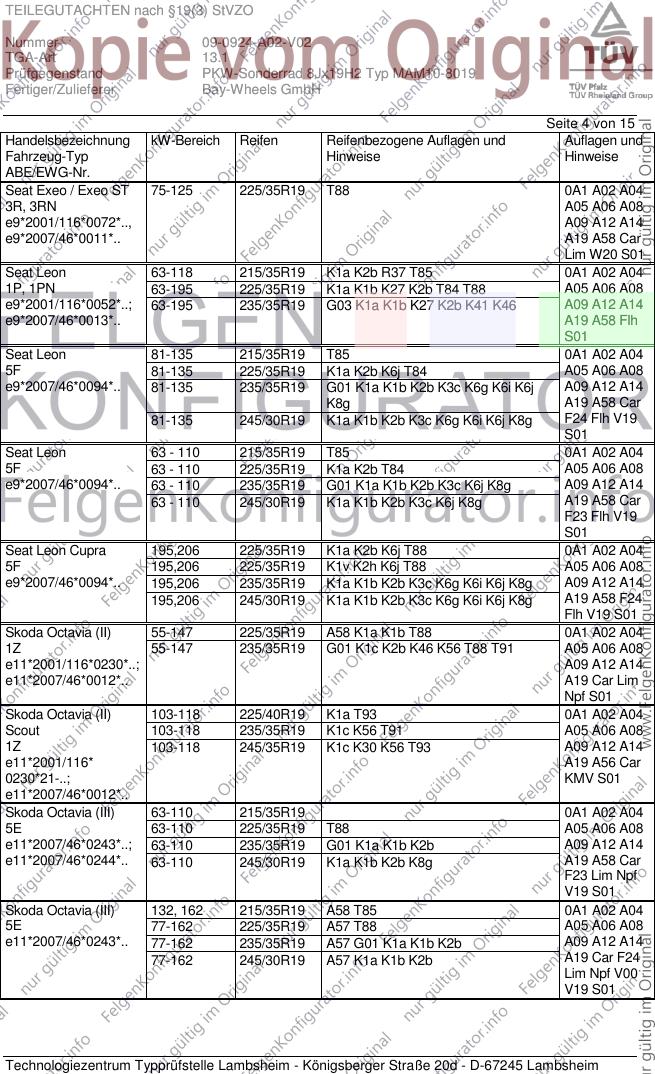

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-125 225/35R19 T88 0A1 A02 A04
3R, 3RN A05 A06 A08
e9*2001/116*0072*.., A09 A12 A14
e9*2007/46*0011*.. A19 A58 Car
Lim W20 S01
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 0A1 A02 A04
1P, 1PN 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A05 A06 A08
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 A09 A12 A14
e9*2007/46*0013*.. A19 A58 Flh
S01
Seat Leon 81-135 215/35R19 T85 0A1 A02 A04
5F 81-135 225/35R19 K1a K2b K6j T84 A05 A06 A08
e9*2007/46*0094*.. 81-135 235/35R19 G01 K1a K1b K2b K3c K6g K6i K6j A09 A12 A14
K8g A19 A58 Car
81-135 245/30R19 K1a K1b K2b K3c K6g K6i K6j K8g F24 Flh V19
S01
Seat Leon 63 - 110 215/35R19 T85 0A1 A02 A04
5F 63 - 110 225/35R19 K1a K2b T84 A05 A06 A08
e9*2007/46*0094*.. 63 - 110 235/35R19 G01 K1a K1b K2b K3c K6j K8g A09 A12 A14
63 - 110 245/30R19 K1a K1b K2b K3c K6j K8g A19 A58 Car
F23 Flh V19
S01
Seat Leon Cupra 195,206 225/35R19 K1a K2b K6j T88 0A1 A02 A04
5F 195,206 225/35R19 K1v K2h K6j T88 A05 A06 A08
e9*2007/46*0094*.. 195,206 235/35R19 K1a K1b K2b K3c K6g K6i K6j K8g A09 A12 A14
195,206 245/30R19 K1a K1b K2b K3c K6g K6i K6j K8g A19 A58 F24
Flh V19 S01
Skoda Octavia (II) 55-147 225/35R19 A58 K1a K1b T88 0A1 A02 A04
1Z 55-147 235/35R19 G01 K1c K2b K46 K56 T88 T91 A05 A06 A08
e11*2001/116*0230*..; A09 A12 A14
e11*2007/46*0012*.. A19 Car Lim
Npf S01
Skoda Octavia (II) 103-118 225/40R19 K1a T93 0A1 A02 A04
Scout 103-118 235/35R19 K1c K56 T91 A05 A06 A08
1Z 103-118 245/35R19 K1c K30 K56 T93 A09 A12 A14
e11*2001/116* A19 A56 Car
0230*21-..; KMV S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 0A1 A02 A04
5E 63-110 225/35R19 T88 A05 A06 A08
e11*2007/46*0243*..; 63-110 235/35R19 G01 K1a K1b K2b A09 A12 A14
e11*2007/46*0244*.. 63-110 245/30R19 K1a K1b K2b K8g A19 A58 Car
F23 Lim Npf
V19 S01
Skoda Octavia (III) 132, 162 215/35R19 A58 T85 0A1 A02 A04
5E 77-162 225/35R19 A57 T88 A05 A06 A08
e11*2007/46*0243*.. 77-162 235/35R19 A57 G01 K1a K1b K2b A09 A12 A14
77-162 245/30R19 A57 K1a K1b K2b A19 Car F24
Lim Npf V00
V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH

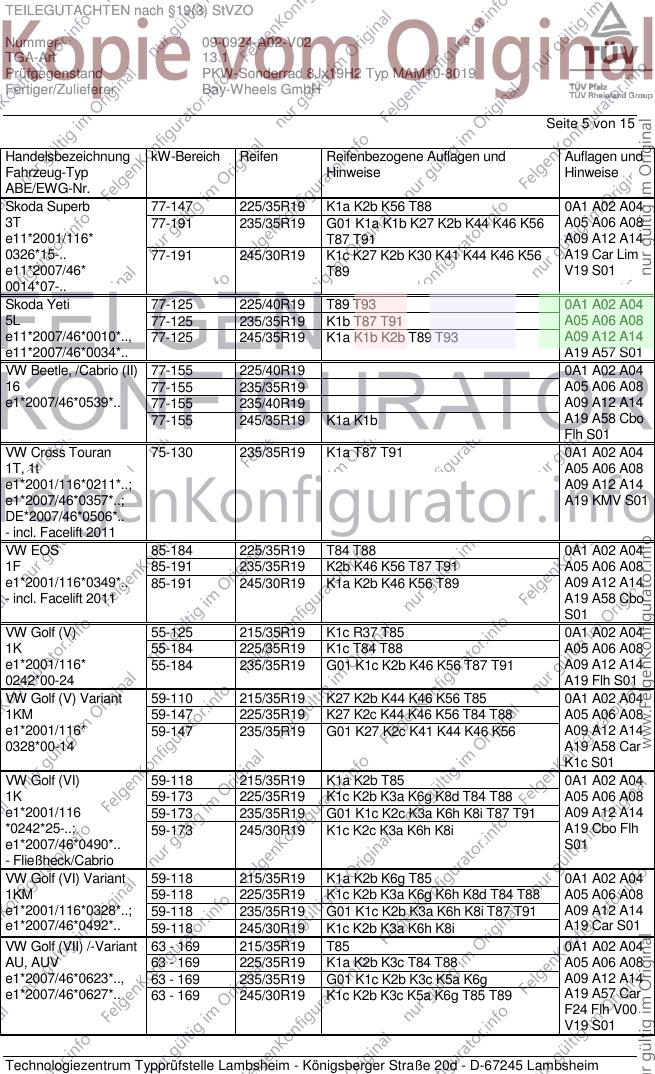

Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 77-147 225/35R19 K1a K2b K56 T88 0A1 A02 A04
3T 77-191 235/35R19 G01 K1a K1b K27 K2b K44 K46 K56 A05 A06 A08
e11*2001/116* T87 T91 A09 A12 A14
0326*15-.. 77-191 245/30R19 K1c K27 K2b K30 K41 K44 K46 K56 A19 Car Lim
e11*2007/46* T89 V19 S01
0014*07-..
Skoda Yeti 77-125 225/40R19 T89 T93 0A1 A02 A04
5L 77-125 235/35R19 K1b T87 T91 A05 A06 A08
e11*2007/46*0010*.., 77-125 245/35R19 K1a K1b K2b T89 T93 A09 A12 A14
e11*2007/46*0034*.. A19 A57 S01
VW Beetle, /Cabrio (II) 77-155 225/40R19 0A1 A02 A04
16 77-155 235/35R19 A05 A06 A08
e1*2007/46*0539*.. 77-155 235/40R19 A09 A12 A14
77-155 245/35R19 K1a K1b A19 A58 Cbo
Flh S01
VW Cross Touran 75-130 235/35R19 K1a T87 T91 0A1 A02 A04
1T, 1t A05 A06 A08
e1*2001/116*0211*..; A09 A12 A14
e1*2007/46*0357*..; A19 KMV S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 225/35R19 T84 T88 0A1 A02 A04
1F 85-191 235/35R19 K2b K46 K56 T87 T91 A05 A06 A08
e1*2001/116*0349*.. 85-191 245/30R19 K1a K2b K46 K56 T89 A09 A12 A14
- incl. Facelift 2011 A19 A58 Cbo
S01
VW Golf (V) 55-125 215/35R19 K1c R37 T85 0A1 A02 A04
1K 55-184 225/35R19 K1c T84 T88 A05 A06 A08
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91 A09 A12 A14
0242*00-24 A19 Flh S01
VW Golf (V) Variant 59-110 215/35R19 K27 K2b K44 K46 K56 T85 0A1 A02 A04
1KM 59-147 225/35R19 K27 K2c K44 K46 K56 T84 T88 A05 A06 A08
e1*2001/116* 59-147 235/35R19 G01 K27 K2c K41 K44 K46 K56 A09 A12 A14
0328*00-14 A19 A58 Car
K1c S01
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 0A1 A02 A04
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A05 A06 A08
e1*2001/116 59-173 235/35R19 G01 K1c K2c K3a K6h K8i T87 T91 A09 A12 A14
*0242*25-..; 59-173 245/30R19 K1c K2c K3a K6h K8i A19 Cbo Flh
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 0A1 A02 A04
1KM 59-118 225/35R19 K1c K2b K3a K6g K6h K8d T84 T88 A05 A06 A08
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91 A09 A12 A14
e1*2007/46*0492*.. 59-118 245/30R19 K1c K2b K3a K6h K8i A19 Car S01
VW Golf (VII) /-Variant 63 - 169 215/35R19 T85 0A1 A02 A04
AU, AUV 63 - 169 225/35R19 K1a K2b K3c T84 T88 A05 A06 A08
e1*2007/46*0623*.., 63 - 169 235/35R19 G01 K1c K2b K3c K5a K6g A09 A12 A14
e1*2007/46*0627*.. 63 - 169 245/30R19 K1c K2b K3c K5a K6g T85 T89 A19 A57 Car
F24 Flh V00
V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH

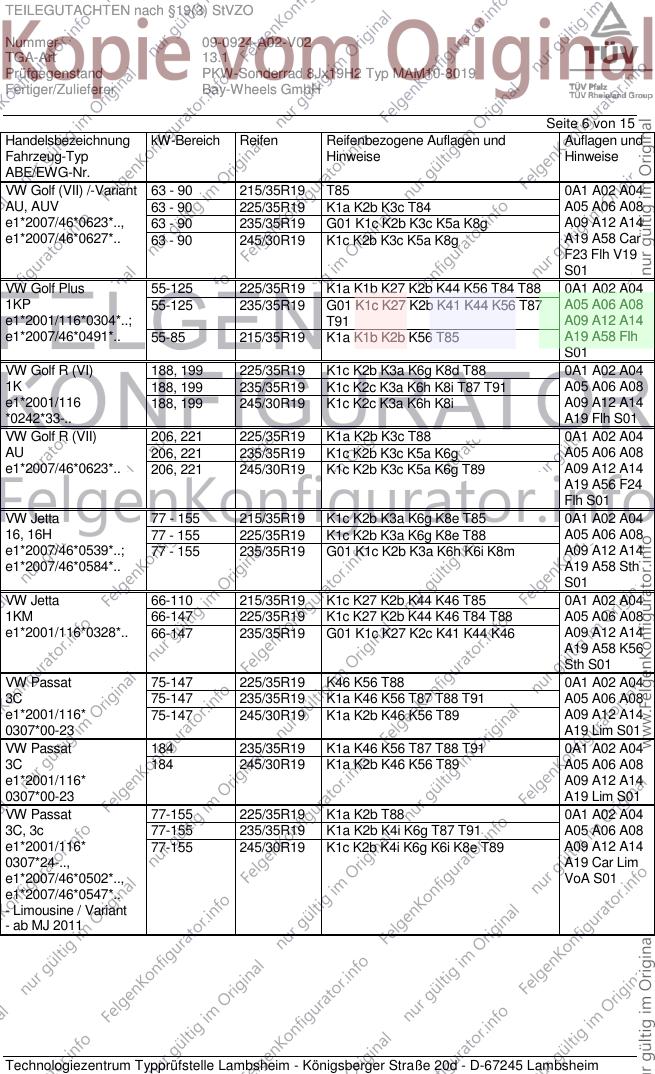

Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 90 215/35R19 T85 0A1 A02 A04
AU, AUV 63 - 90 225/35R19 K1a K2b K3c T84 A05 A06 A08
e1*2007/46*0623*.., 63 - 90 235/35R19 G01 K1c K2b K3c K5a K8g A09 A12 A14
e1*2007/46*0627*.. 63 - 90 245/30R19 K1c K2b K3c K5a K8g A19 A58 Car
F23 Flh V19
S01
VW Golf Plus 55-125 225/35R19 K1a K1b K27 K2b K44 K56 T84 T88 0A1 A02 A04
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 T87 A05 A06 A08
e1*2001/116*0304*..; T91 A09 A12 A14
e1*2007/46*0491*.. 55-85 215/35R19 K1a K1b K2b K56 T85 A19 A58 Flh
S01
VW Golf R (VI) 188, 199 225/35R19 K1c K2b K3a K6g K8d T88 0A1 A02 A04
1K 188, 199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A05 A06 A08
e1*2001/116 188, 199 245/30R19 K1c K2c K3a K6h K8i A09 A12 A14
*0242*33-.. A19 Flh S01
VW Golf R (VII) 206, 221 225/35R19 K1a K2b K3c T88 0A1 A02 A04
AU 206, 221 235/35R19 K1c K2b K3c K5a K6g A05 A06 A08
e1*2007/46*0623*.. 206, 221 245/30R19 K1c K2b K3c K5a K6g T89 A09 A12 A14
A19 A56 F24
Flh S01
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6g K8e T85 0A1 A02 A04
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6g K8e T88 A05 A06 A08
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6h K6i K8m A09 A12 A14
e1*2007/46*0584*.. A19 A58 Sth
S01
VW Jetta 66-110 215/35R19 K1c K27 K2b K44 K46 T85 0A1 A02 A04
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 T84 T88 A05 A06 A08
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 A09 A12 A14
A19 A58 K56
Sth S01
VW Passat 75-147 225/35R19 K46 K56 T88 0A1 A02 A04
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A05 A06 A08
e1*2001/116* 75-147 245/30R19 K1a K2b K46 K56 T89 A09 A12 A14
0307*00-23 A19 Lim S01
VW Passat 184 235/35R19 K1a K46 K56 T87 T88 T91 0A1 A02 A04
3C 184 245/30R19 K1a K2b K46 K56 T89 A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A19 Lim S01
VW Passat 77-155 225/35R19 K1a K2b T88 0A1 A02 A04
3C, 3c 77-155 235/35R19 K1a K2b K4i K6g T87 T91 A05 A06 A08
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6g K6i K8e T89 A09 A12 A14
0307*24-.., A19 Car Lim
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 225/35R19 T88 0A1 A02 A04
3C, 3c 77-155 235/35R19 K4i K6g T87 T91 A05 A06 A08
e1*2001/116* 77-155 245/30R19 K1c K4i K6g K6i K8e T89 A09 A12 A14
0307*24-.., A19 Car KMV
e1*2007/46*0502*.., Lim VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R19 T89 T93 0A1 A02 A04
3C, 3c 103-155 235/35R19 T91 A05 A06 A08
e1*2001/116*0307*..; 103-155 245/35R19 K6g T89 T93 A09 A12 A14
e1*2007/46*0502*..; A19 A56 Car
e1*2007/46*0547*.. KMV S01
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 235/35R19 T87 T91 0A1 A02 A04
3CC 100-220 245/30R19 K2b K32 K42 K46 K56 T89 A05 A06 A08
e1*2001/116*0468*.. 100-220 245/35R19 G01 K2b K32 K41 K42 K46 K56 T89 A09 A12 A14
- incl. Modell 2012 T93 A19 S01
VW Passat Variant 75-147 225/35R19 T88 0A1 A02 A04
3C 75-147 235/35R19 K1a K2b K46 K56 T87 T88 T91 A05 A06 A08
e1*2001/116* 75-147 245/30R19 K1a K2b K46 K56 T89 A09 A12 A14
0307*00-23 A19 Car S01
VW Passat Variant 184 235/35R19 K1a K2b K46 K56 T91 0A1 A02 A04
3C A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A19 Car S01
VW Scirocco 90-155 225/35R19 T84 T88 0A1 A02 A04
13 90-155 235/35R19 A05 A06 A08
e1*2001/116*0471*.. 90-155 245/30R19 A09 A12 A14
90-155 245/35R19 A19 A58 Cpe
S01
VW Scirocco R 188, 195 225/35R19 T88 0A1 A02 A04
13 188, 195 235/35R19 A05 A06 A08
e1*2001/116*0471*.. 188, 195 245/30R19 A09 A12 A14
188, 195 245/35R19 A19 A58 Cpe
S01
VW Tiguan 81-155 225/45R19 0A1 A02 A04
5N 81-155 235/45R19 A05 A06 A08
e1*2001/116*0450*.., 81-155 245/40R19 A09 A12 A14
e1*2007/46*0487*.. A19 KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH

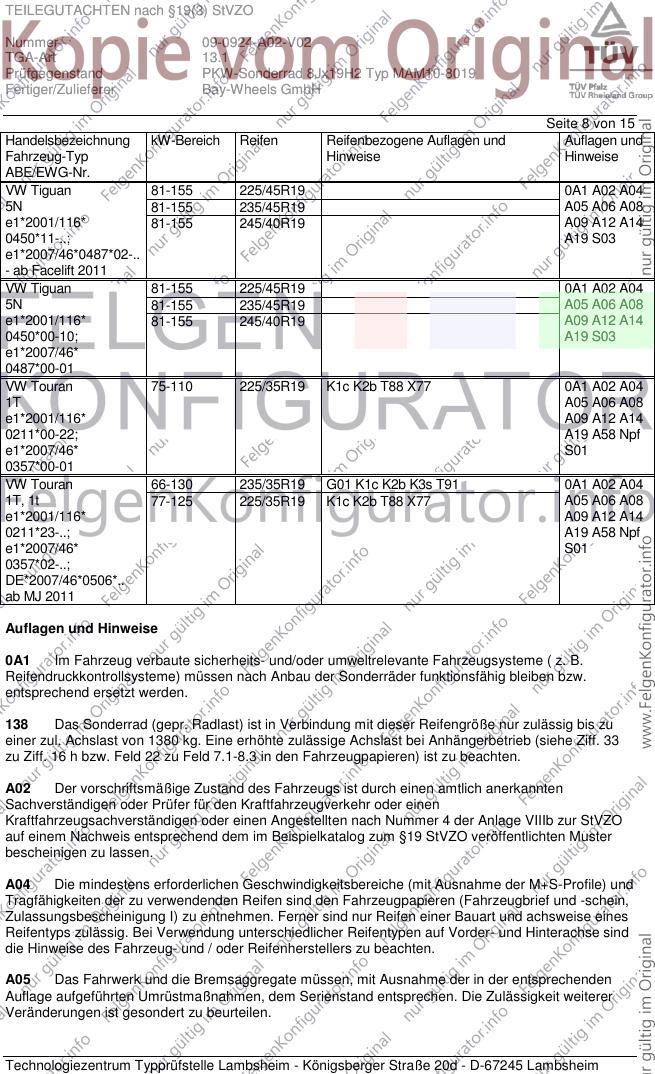

Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 225/45R19 0A1 A02 A04
5N 81-155 235/45R19 A05 A06 A08
e1*2001/116* 81-155 245/40R19 A09 A12 A14
0450*11-..; A19 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/45R19 0A1 A02 A04
5N 81-155 235/45R19 A05 A06 A08
e1*2001/116* 81-155 245/40R19 A09 A12 A14
0450*00-10; A19 S03
e1*2007/46*
0487*00-01
VW Touran 75-110 225/35R19 K1c K2b T88 X77 0A1 A02 A04
1T A05 A06 A08
e1*2001/116* A09 A12 A14
0211*00-22; A19 A58 Npf
e1*2007/46* S01
0357*00-01
VW Touran 66-130 235/35R19 G01 K1c K2b K3s T91 0A1 A02 A04
1T, 1t 77-125 225/35R19 K1c K2b T88 X77 A05 A06 A08
e1*2001/116* A09 A12 A14
0211*23-..; A19 A58 Npf
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 9 von 15

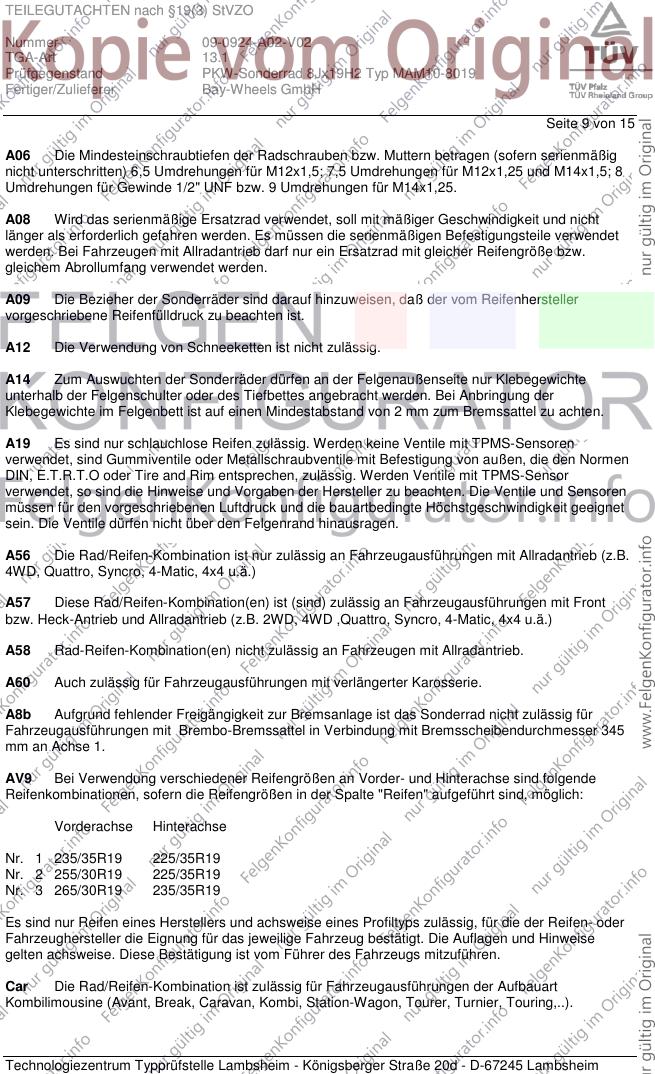

A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH

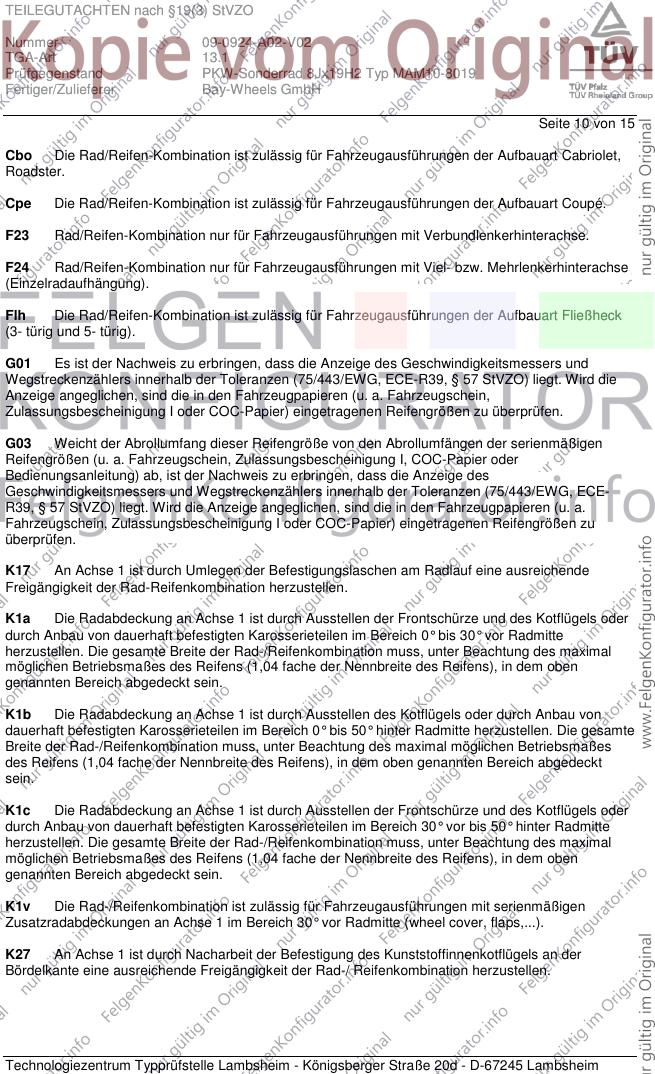

Seite 10 von 15
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 11 von 15

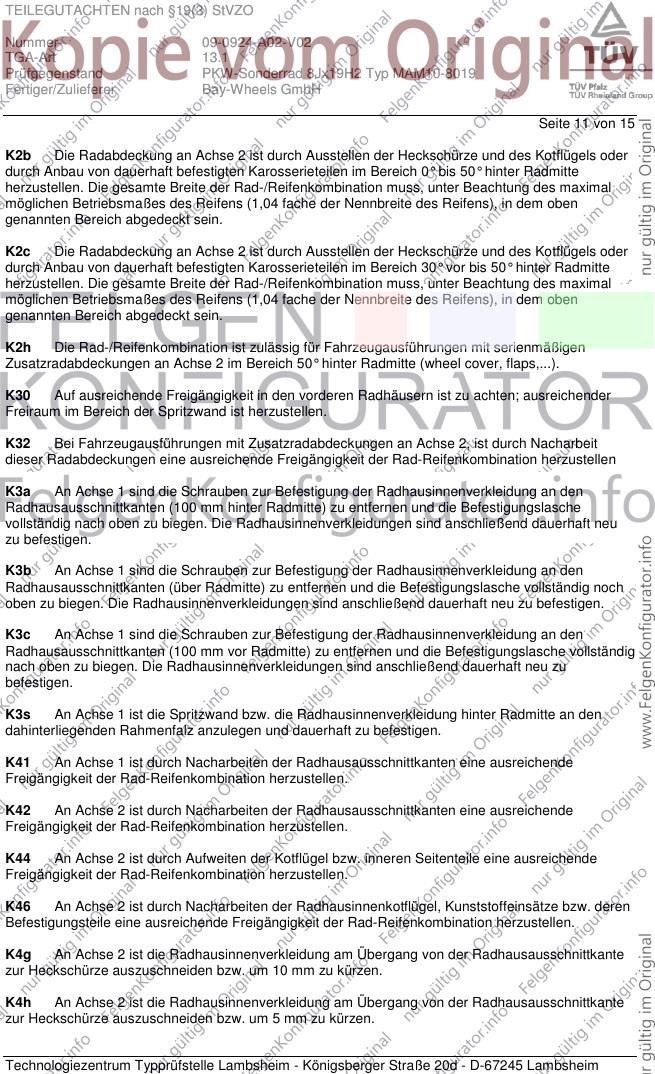

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 12 von 15

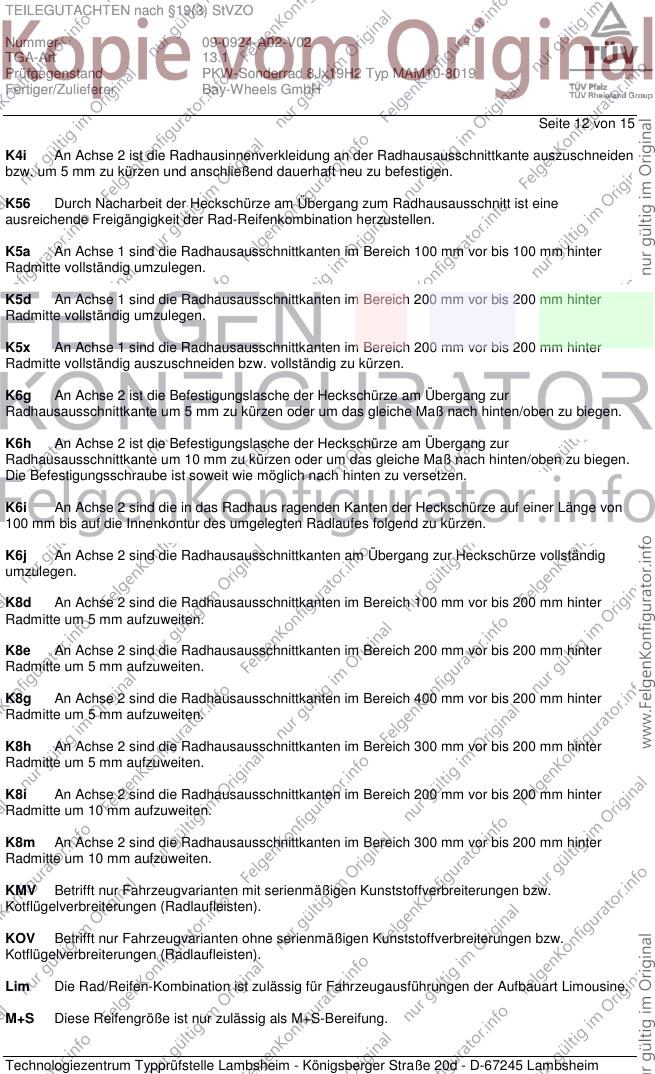

K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 13 von 15

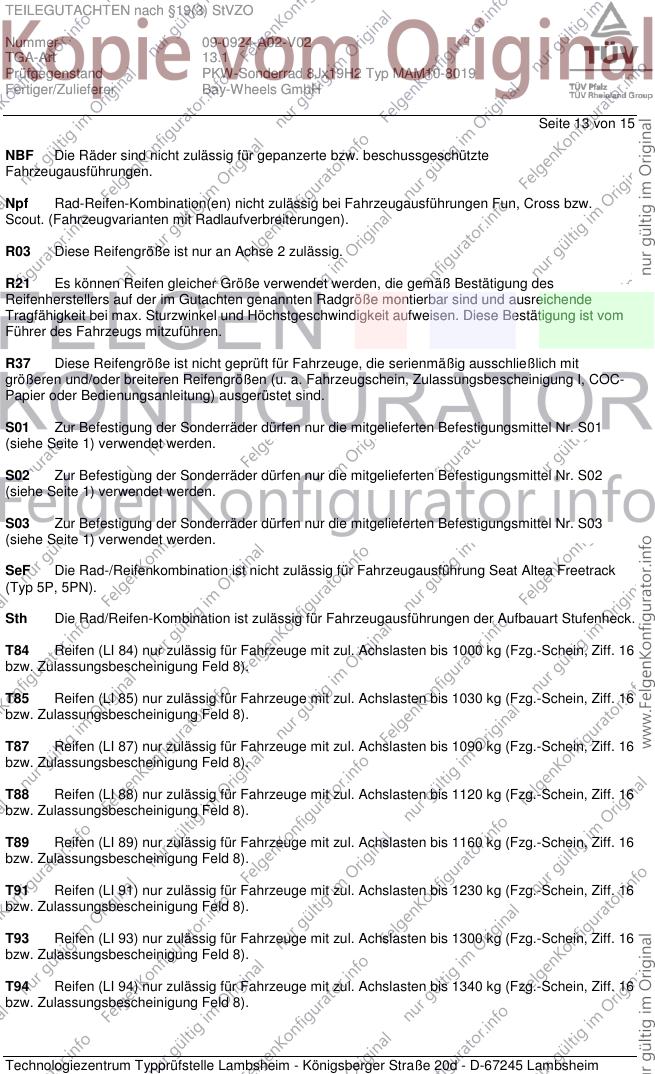

NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 14 von 15

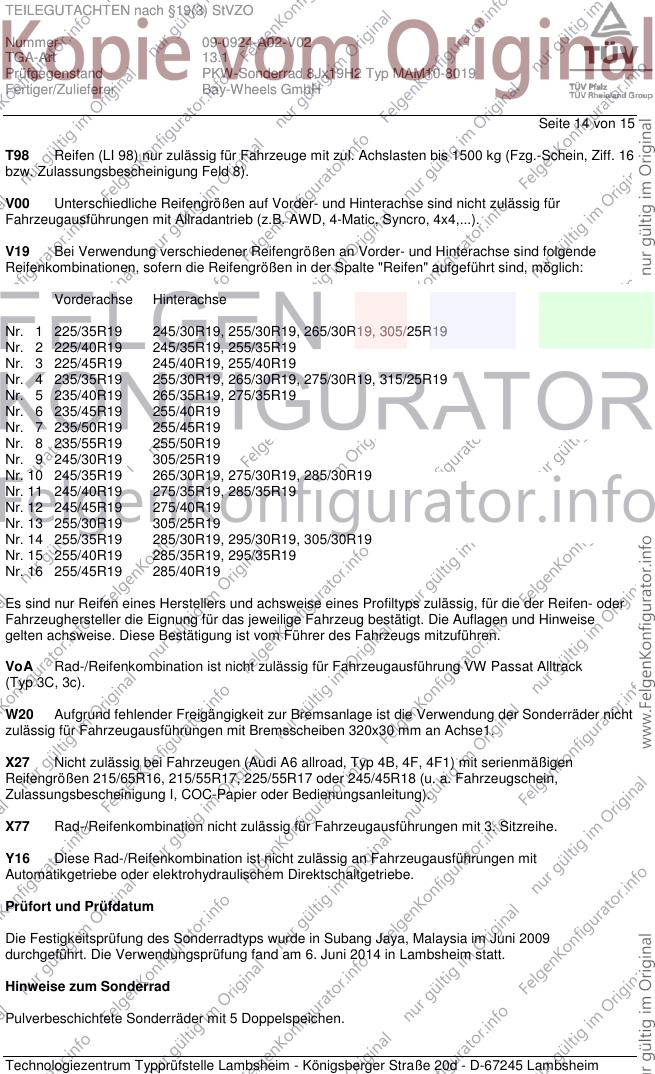

T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 255/30R19 305/25R19
Nr. 14 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 15 255/40R19 285/35R19, 295/35R19
Nr. 16 255/45R19 285/40R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia im Juni 2009
durchgeführt. Die Verwendungsprüfung fand am 6. Juni 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0924-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM10-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 15 von 15

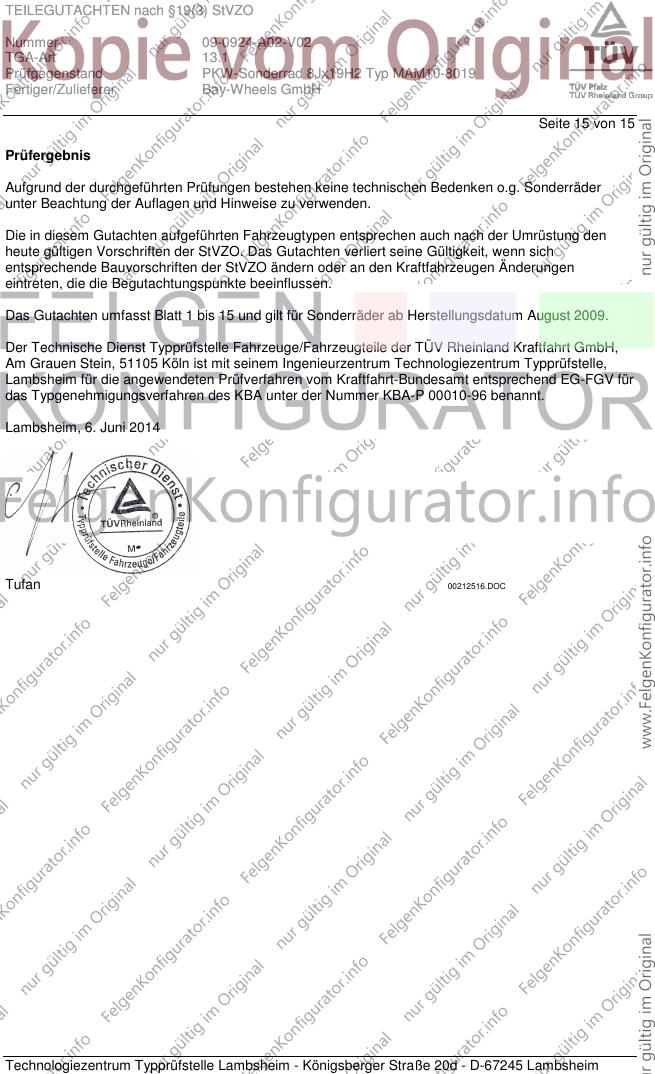

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum August 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Juni 2014
Tufan 00212516.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
