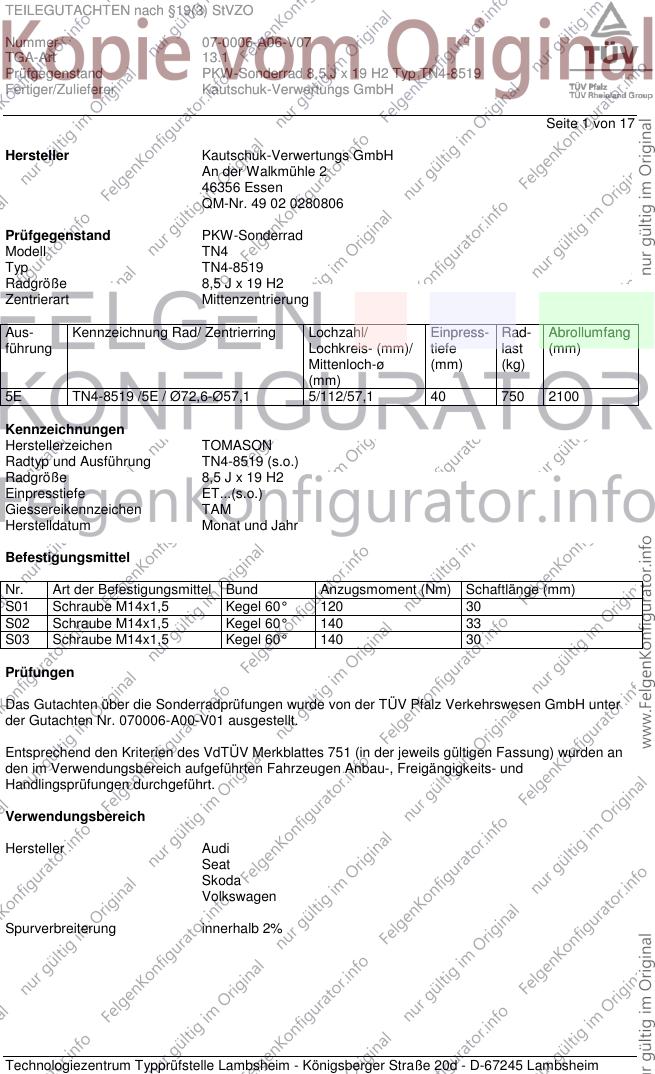

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 17
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN4-8519 /5E / Ø72,6-Ø57,1 5/112/57,1 40 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8519 (s.o.)
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 070006-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

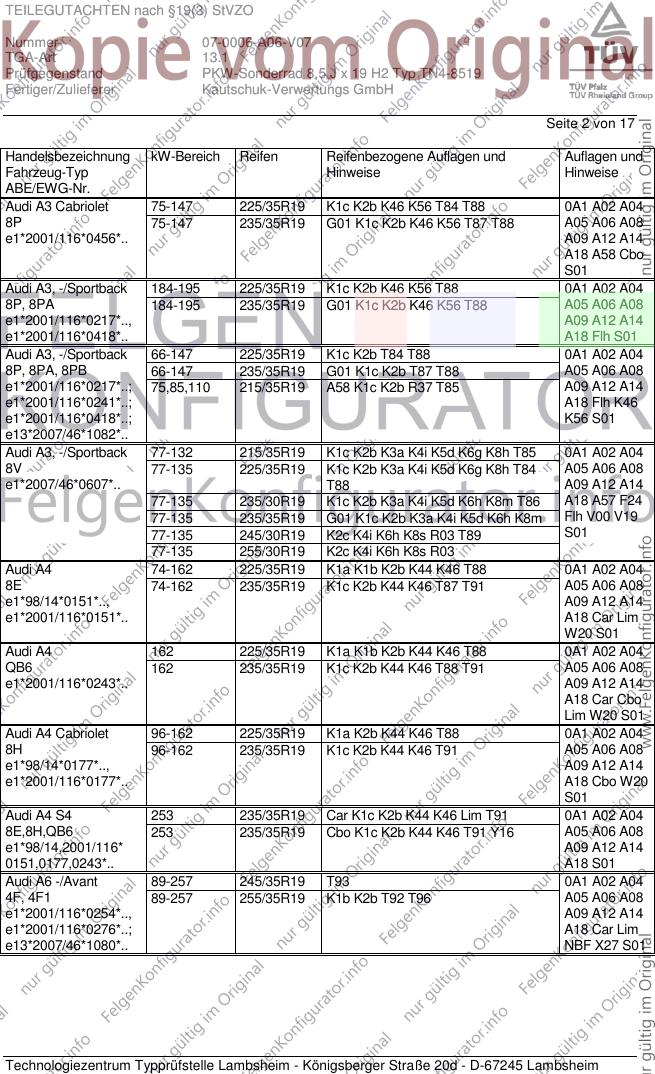

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b K46 K56 T84 T88 0A1 A02 A04
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A05 A06 A08
e1*2001/116*0456*.. A09 A12 A14
A18 A58 Cbo
S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b K46 K56 T88 0A1 A02 A04
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A05 A06 A08
e1*2001/116*0217*.., A09 A12 A14
e1*2001/116*0418*.. A18 Flh S01
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b T84 T88 0A1 A02 A04
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b T87 T88 A05 A06 A08
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1c K2b R37 T85 A09 A12 A14
e1*2001/116*0241*..; A18 Flh K46
e1*2001/116*0418*..; K56 S01
e13*2007/46*1082*..
Audi A3, -/Sportback 77-132 215/35R19 K1c K2b K3a K4i K5d K6g K8h T85 0A1 A02 A04
8V 77-135 225/35R19 K1c K2b K3a K4i K5d K6g K8h T84 A05 A06 A08
e1*2007/46*0607*.. T88 A09 A12 A14
77-135 235/30R19 K1c K2b K3a K4i K5d K6h K8m T86 A18 A57 F24
77-135 235/35R19 G01 K1c K2b K3a K4i K5d K6h K8m Flh V00 V19
77-135 245/30R19 K2c K4i K6h K8s R03 T89 S01
77-135 255/30R19 K2c K4i K6h K8s R03
Audi A4 74-162 225/35R19 K1a K1b K2b K44 K46 T88 0A1 A02 A04
8E 74-162 235/35R19 K1c K2b K44 K46 T87 T91 A05 A06 A08
e1*98/14*0151*.., A09 A12 A14
e1*2001/116*0151*.. A18 Car Lim
W20 S01
Audi A4 162 225/35R19 K1a K1b K2b K44 K46 T88 0A1 A02 A04
QB6 162 235/35R19 K1c K2b K44 K46 T88 T91 A05 A06 A08
e1*2001/116*0243*.. A09 A12 A14
A18 Car Cbo
Lim W20 S01
Audi A4 Cabriolet 96-162 225/35R19 K1a K2b K44 K46 T88 0A1 A02 A04
8H 96-162 235/35R19 K1c K2b K44 K46 T91 A05 A06 A08
e1*98/14*0177*.., A09 A12 A14
e1*2001/116*0177*.. A18 Cbo W20
S01
Audi A4 S4 253 235/35R19 Car K1c K2b K44 K46 Lim T91 0A1 A02 A04
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K44 K46 T91 Y16 A05 A06 A08
e1*98/14,2001/116* A09 A12 A14
0151,0177,0243*.. A18 S01
Audi A6 -/Avant 89-257 245/35R19 T93 0A1 A02 A04
4F, 4F1 89-257 255/35R19 K1b K2b T92 T96 A05 A06 A08
e1*2001/116*0254*.., A09 A12 A14
e1*2001/116*0276*..; A18 Car Lim
e13*2007/46*1080*.. NBF X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

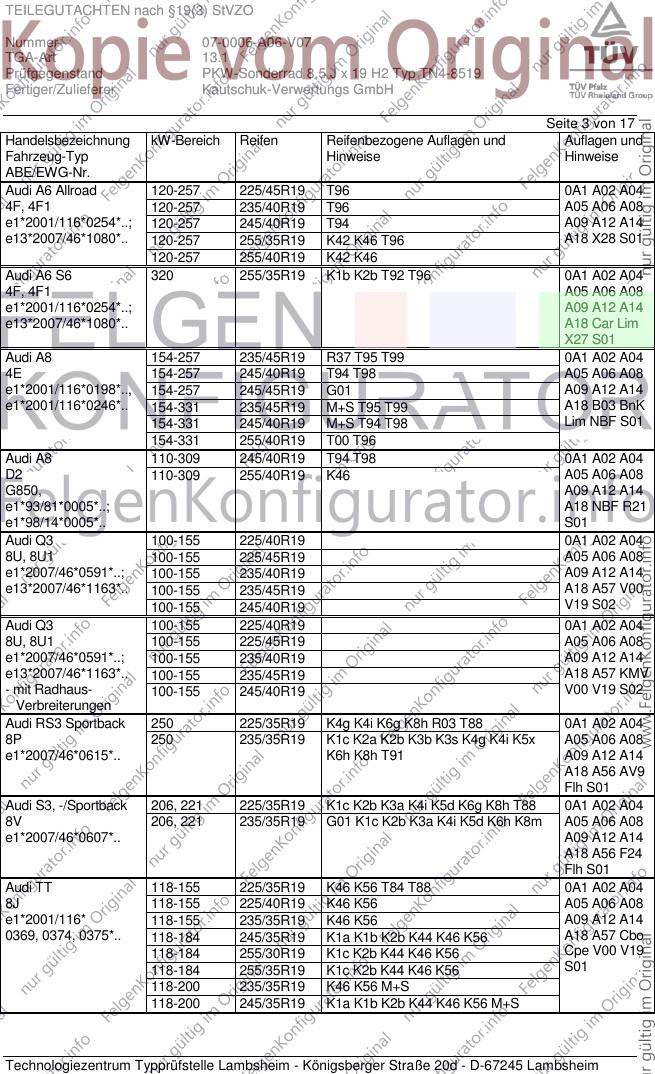

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 225/45R19 T96 0A1 A02 A04
4F, 4F1 120-257 235/40R19 T96 A05 A06 A08
e1*2001/116*0254*..; 120-257 245/40R19 T94 A09 A12 A14
e13*2007/46*1080*.. 120-257 255/35R19 K42 K46 T96 A18 X28 S01
120-257 255/40R19 K42 K46
Audi A6 S6 320 255/35R19 K1b K2b T92 T96 0A1 A02 A04
4F, 4F1 A05 A06 A08
e1*2001/116*0254*..; A09 A12 A14
e13*2007/46*1080*.. A18 Car Lim
X27 S01
Audi A8 154-257 235/45R19 R37 T95 T99 0A1 A02 A04
4E 154-257 245/40R19 T94 T98 A05 A06 A08
e1*2001/116*0198*.., 154-257 245/45R19 G01 A09 A12 A14
e1*2001/116*0246*.. 154-331 235/45R19 M+S T95 T99 A18 B03 BnK
154-331 245/40R19 M+S T94 T98 Lim NBF S01
154-331 255/40R19 T00 T96
Audi A8 110-309 245/40R19 T94 T98 0A1 A02 A04
D2 110-309 255/40R19 K46 A05 A06 A08
G850, A09 A12 A14
e1*93/81*0005*..; A18 NBF R21
e1*98/14*0005*.. S01
Audi Q3 100-155 225/40R19 0A1 A02 A04
8U, 8U1 100-155 225/45R19 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/40R19 A09 A12 A14
e13*2007/46*1163*.. 100-155 235/45R19 A18 A57 V00
100-155 245/40R19 V19 S02
Audi Q3 100-155 225/40R19 0A1 A02 A04
8U, 8U1 100-155 225/45R19 A05 A06 A08
e1*2007/46*0591*..; 100-155 235/40R19 A09 A12 A14
e13*2007/46*1163*.. 100-155 235/45R19 A18 A57 KMV
- mit Radhaus- 100-155 245/40R19 V00 V19 S02
Verbreiterungen
Audi RS3 Sportback 250 225/35R19 K4g K4i K6g K8h R03 T88 0A1 A02 A04
8P 250 235/35R19 K1c K2a K2b K3b K3s K4g K4i K5x A05 A06 A08
e1*2007/46*0615*.. K6h K8h T91 A09 A12 A14
A18 A56 AV9
Flh S01
Audi S3, -/Sportback 206, 221 225/35R19 K1c K2b K3a K4i K5d K6g K8h T88 0A1 A02 A04
8V 206, 221 235/35R19 G01 K1c K2b K3a K4i K5d K6h K8m A05 A06 A08
e1*2007/46*0607*.. A09 A12 A14
A18 A56 F24
Flh S01
Audi TT 118-155 225/35R19 K46 K56 T84 T88 0A1 A02 A04
8J 118-155 225/40R19 K46 K56 A05 A06 A08
e1*2001/116* 118-155 235/35R19 K46 K56 A09 A12 A14
0369, 0374, 0375*.. 118-184 245/35R19 K1a K1b K2b K44 K46 K56 A18 A57 Cbo
118-184 255/30R19 K1c K2b K44 K46 K56 Cpe V00 V19
118-184 255/35R19 K1c K2b K44 K46 K56 S01
118-200 235/35R19 K46 K56 M+S
118-200 245/35R19 K1a K1b K2b K44 K46 K56 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

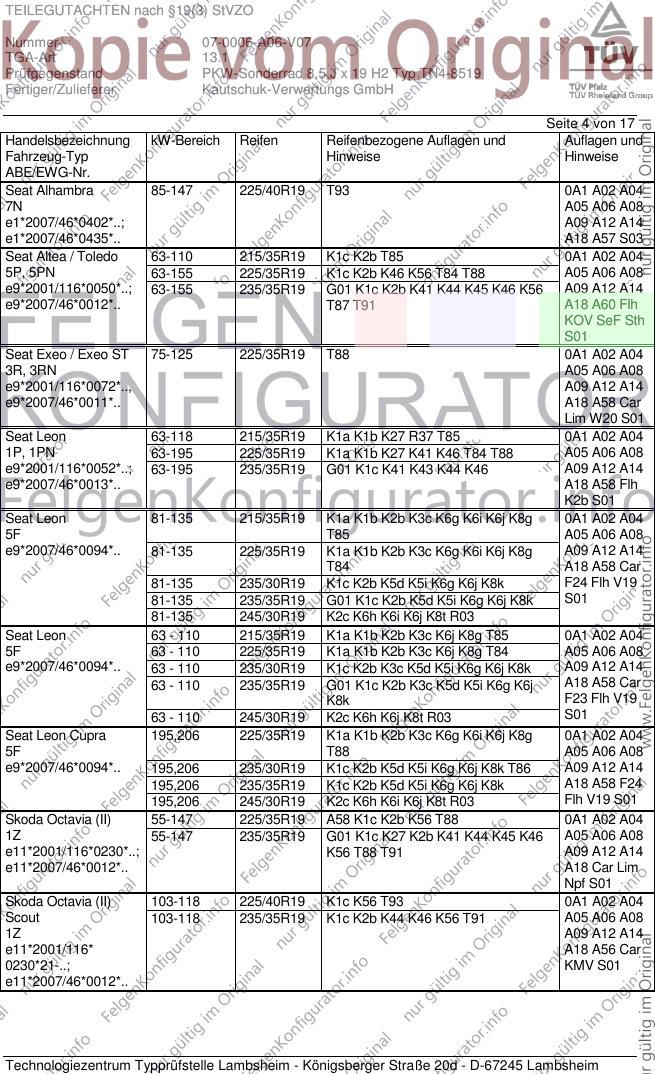

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Alhambra 85-147 225/40R19 T93 0A1 A02 A04
7N A05 A06 A08
e1*2007/46*0402*..; A09 A12 A14
e1*2007/46*0435*.. A18 A57 S03
Seat Altea / Toledo 63-110 215/35R19 K1c K2b T85 0A1 A02 A04
5P, 5PN 63-155 225/35R19 K1c K2b K46 K56 T84 T88 A05 A06 A08
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c K2b K41 K44 K45 K46 K56 A09 A12 A14
e9*2007/46*0012*.. T87 T91 A18 A60 Flh
KOV SeF Sth
S01
Seat Exeo / Exeo ST 75-125 225/35R19 T88 0A1 A02 A04
3R, 3RN A05 A06 A08
e9*2001/116*0072*.., A09 A12 A14
e9*2007/46*0011*.. A18 A58 Car
Lim W20 S01
Seat Leon 63-118 215/35R19 K1a K1b K27 R37 T85 0A1 A02 A04
1P, 1PN 63-195 225/35R19 K1a K1b K27 K41 K46 T84 T88 A05 A06 A08
e9*2001/116*0052*..; 63-195 235/35R19 G01 K1c K41 K43 K44 K46 A09 A12 A14
e9*2007/46*0013*.. A18 A58 Flh
K2b S01
Seat Leon 81-135 215/35R19 K1a K1b K2b K3c K6g K6i K6j K8g 0A1 A02 A04
5F T85 A05 A06 A08
e9*2007/46*0094*.. 81-135 225/35R19 K1a K1b K2b K3c K6g K6i K6j K8g A09 A12 A14
T84 A18 A58 Car
81-135 235/30R19 K1c K2b K5d K5i K6g K6j K8k F24 Flh V19
81-135 235/35R19 G01 K1c K2b K5d K5i K6g K6j K8k S01
81-135 245/30R19 K2c K6h K6i K6j K8t R03
Seat Leon 63 - 110 215/35R19 K1a K1b K2b K3c K6j K8g T85 0A1 A02 A04
5F 63 - 110 225/35R19 K1a K1b K2b K3c K6j K8g T84 A05 A06 A08
e9*2007/46*0094*.. 63 - 110 235/30R19 K1c K2b K3c K5d K5i K6g K6j K8k A09 A12 A14
63 - 110 235/35R19 G01 K1c K2b K3c K5d K5i K6g K6j A18 A58 Car
K8k F23 Flh V19
63 - 110 245/30R19 K2c K6h K6j K8t R03 S01
Seat Leon Cupra 195,206 225/35R19 K1a K1b K2b K3c K6g K6i K6j K8g 0A1 A02 A04
5F T88 A05 A06 A08
e9*2007/46*0094*.. 195,206 235/30R19 K1c K2b K5d K5i K6g K6j K8k T86 A09 A12 A14
195,206 235/35R19 K1c K2b K5d K5i K6g K6j K8k A18 A58 F24
195,206 245/30R19 K2c K6h K6i K6j K8t R03 Flh V19 S01
Skoda Octavia (II) 55-147 225/35R19 A58 K1c K2b K56 T88 0A1 A02 A04
1Z 55-147 235/35R19 G01 K1c K27 K2b K41 K44 K45 K46 A05 A06 A08
e11*2001/116*0230*..; K56 T88 T91 A09 A12 A14
e11*2007/46*0012*.. A18 Car Lim
Npf S01
Skoda Octavia (II) 103-118 225/40R19 K1c K56 T93 0A1 A02 A04
Scout 103-118 235/35R19 K1c K2b K44 K46 K56 T91 A05 A06 A08
1Z A09 A12 A14
e11*2001/116* A18 A56 Car
0230*21-..; KMV S01
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

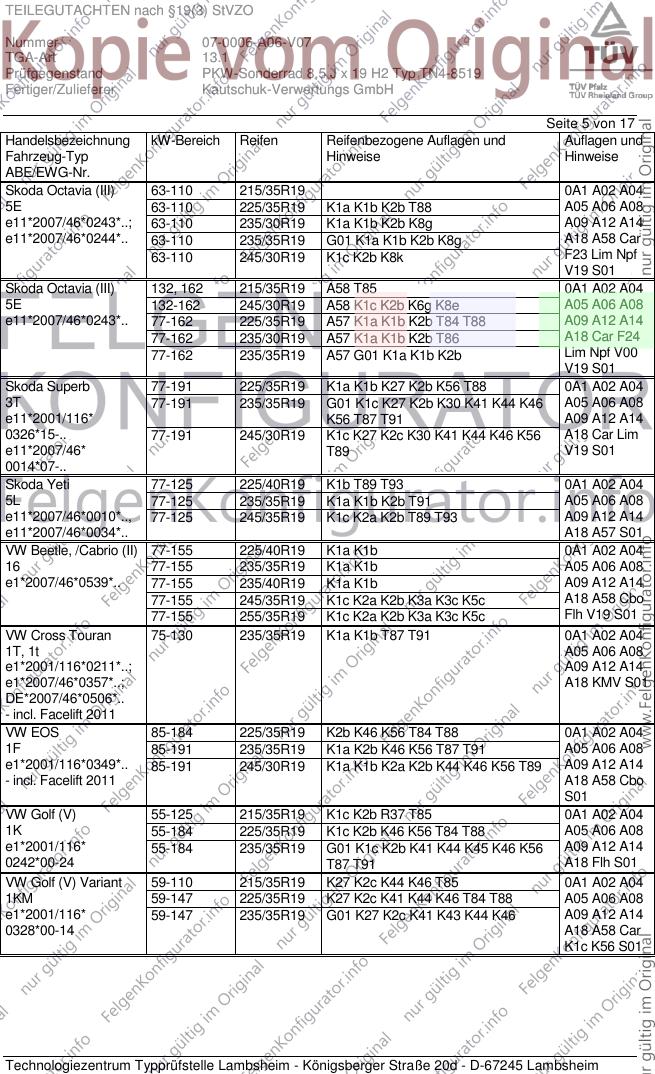

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 215/35R19 0A1 A02 A04
5E 63-110 225/35R19 K1a K1b K2b T88 A05 A06 A08
e11*2007/46*0243*..; 63-110 235/30R19 K1a K1b K2b K8g A09 A12 A14
e11*2007/46*0244*.. 63-110 235/35R19 G01 K1a K1b K2b K8g A18 A58 Car
63-110 245/30R19 K1c K2b K8k F23 Lim Npf
V19 S01
Skoda Octavia (III) 132, 162 215/35R19 A58 T85 0A1 A02 A04
5E 132-162 245/30R19 A58 K1c K2b K6g K8e A05 A06 A08
e11*2007/46*0243*.. 77-162 225/35R19 A57 K1a K1b K2b T84 T88 A09 A12 A14
77-162 235/30R19 A57 K1a K1b K2b T86 A18 Car F24
77-162 235/35R19 A57 G01 K1a K1b K2b Lim Npf V00
V19 S01
Skoda Superb 77-191 225/35R19 K1a K1b K27 K2b K56 T88 0A1 A02 A04
3T 77-191 235/35R19 G01 K1c K27 K2b K30 K41 K44 K46 A05 A06 A08
e11*2001/116* K56 T87 T91 A09 A12 A14
0326*15-.. 77-191 245/30R19 K1c K27 K2c K30 K41 K44 K46 K56 A18 Car Lim
e11*2007/46* T89 V19 S01
0014*07-..
Skoda Yeti 77-125 225/40R19 K1b T89 T93 0A1 A02 A04
5L 77-125 235/35R19 K1a K1b K2b T91 A05 A06 A08
e11*2007/46*0010*.., 77-125 245/35R19 K1c K2a K2b T89 T93 A09 A12 A14
e11*2007/46*0034*.. A18 A57 S01
VW Beetle, /Cabrio (II) 77-155 225/40R19 K1a K1b 0A1 A02 A04
16 77-155 235/35R19 K1a K1b A05 A06 A08
e1*2007/46*0539*.. 77-155 235/40R19 K1a K1b A09 A12 A14
77-155 245/35R19 K1c K2a K2b K3a K3c K5c A18 A58 Cbo
77-155 255/35R19 K1c K2a K2b K3a K3c K5c Flh V19 S01
VW Cross Touran 75-130 235/35R19 K1a K1b T87 T91 0A1 A02 A04
1T, 1t A05 A06 A08
e1*2001/116*0211*..; A09 A12 A14
e1*2007/46*0357*..; A18 KMV S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 225/35R19 K2b K46 K56 T84 T88 0A1 A02 A04
1F 85-191 235/35R19 K1a K2b K46 K56 T87 T91 A05 A06 A08
e1*2001/116*0349*.. 85-191 245/30R19 K1a K1b K2a K2b K44 K46 K56 T89 A09 A12 A14
- incl. Facelift 2011 A18 A58 Cbo
S01
VW Golf (V) 55-125 215/35R19 K1c K2b R37 T85 0A1 A02 A04
1K 55-184 225/35R19 K1c K2b K46 K56 T84 T88 A05 A06 A08
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K41 K44 K45 K46 K56 A09 A12 A14
0242*00-24 T87 T91 A18 Flh S01
VW Golf (V) Variant 59-110 215/35R19 K27 K2c K44 K46 T85 0A1 A02 A04
1KM 59-147 225/35R19 K27 K2c K41 K44 K46 T84 T88 A05 A06 A08
e1*2001/116* 59-147 235/35R19 G01 K27 K2c K41 K43 K44 K46 A09 A12 A14
0328*00-14 A18 A58 Car
K1c K56 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

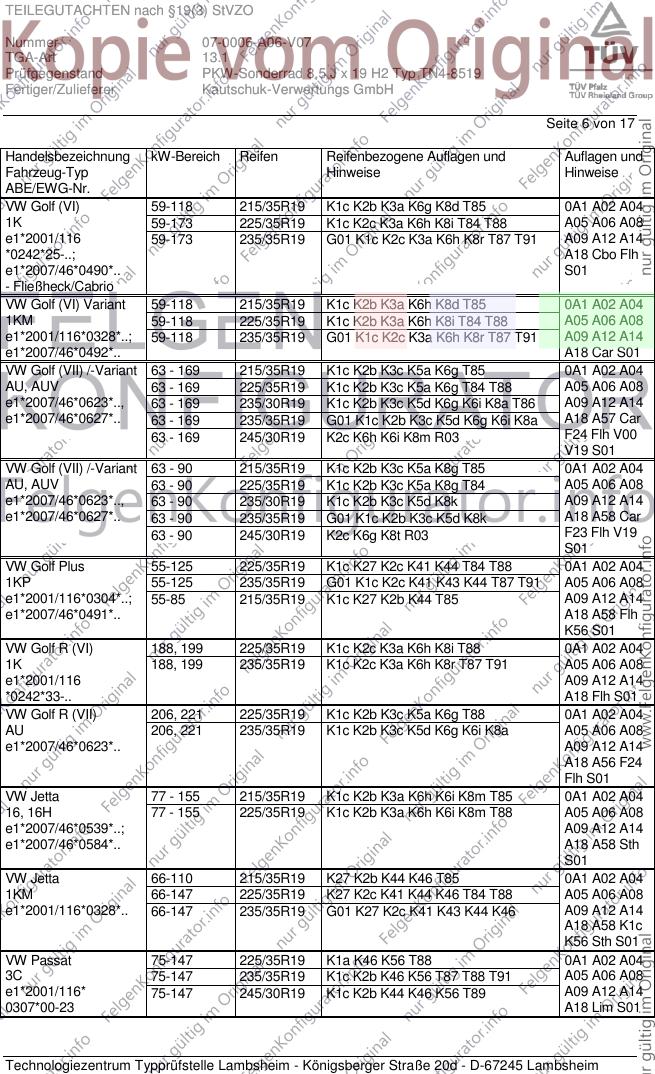

Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-118 215/35R19 K1c K2b K3a K6g K8d T85 0A1 A02 A04
1K 59-173 225/35R19 K1c K2c K3a K6h K8i T84 T88 A05 A06 A08
e1*2001/116 59-173 235/35R19 G01 K1c K2c K3a K6h K8r T87 T91 A09 A12 A14
*0242*25-..; A18 Cbo Flh
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1c K2b K3a K6h K8d T85 0A1 A02 A04
1KM 59-118 225/35R19 K1c K2b K3a K6h K8i T84 T88 A05 A06 A08
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2c K3a K6h K8r T87 T91 A09 A12 A14
e1*2007/46*0492*.. A18 Car S01
VW Golf (VII) /-Variant 63 - 169 215/35R19 K1c K2b K3c K5a K6g T85 0A1 A02 A04
AU, AUV 63 - 169 225/35R19 K1c K2b K3c K5a K6g T84 T88 A05 A06 A08
e1*2007/46*0623*.., 63 - 169 235/30R19 K1c K2b K3c K5d K6g K6i K8a T86 A09 A12 A14
e1*2007/46*0627*.. 63 - 169 235/35R19 G01 K1c K2b K3c K5d K6g K6i K8a A18 A57 Car
63 - 169 245/30R19 K2c K6h K6i K8m R03 F24 Flh V00
V19 S01
VW Golf (VII) /-Variant 63 - 90 215/35R19 K1c K2b K3c K5a K8g T85 0A1 A02 A04
AU, AUV 63 - 90 225/35R19 K1c K2b K3c K5a K8g T84 A05 A06 A08
e1*2007/46*0623*.., 63 - 90 235/30R19 K1c K2b K3c K5d K8k A09 A12 A14
e1*2007/46*0627*.. 63 - 90 235/35R19 G01 K1c K2b K3c K5d K8k A18 A58 Car
63 - 90 245/30R19 K2c K6g K8t R03 F23 Flh V19
S01
VW Golf Plus 55-125 225/35R19 K1c K27 K2c K41 K44 T84 T88 0A1 A02 A04
1KP 55-125 235/35R19 G01 K1c K2c K41 K43 K44 T87 T91 A05 A06 A08
e1*2001/116*0304*..; 55-85 215/35R19 K1c K27 K2b K44 T85 A09 A12 A14
e1*2007/46*0491*.. A18 A58 Flh
K56 S01
VW Golf R (VI) 188, 199 225/35R19 K1c K2c K3a K6h K8i T88 0A1 A02 A04
1K 188, 199 235/35R19 K1c K2c K3a K6h K8r T87 T91 A05 A06 A08
e1*2001/116 A09 A12 A14
*0242*33-.. A18 Flh S01
VW Golf R (VII) 206, 221 225/35R19 K1c K2b K3c K5a K6g T88 0A1 A02 A04
AU 206, 221 235/35R19 K1c K2b K3c K5d K6g K6i K8a A05 A06 A08
e1*2007/46*0623*.. A09 A12 A14
A18 A56 F24
Flh S01
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6h K6i K8m T85 0A1 A02 A04
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6h K6i K8m T88 A05 A06 A08
e1*2007/46*0539*..; A09 A12 A14
e1*2007/46*0584*.. A18 A58 Sth
S01
VW Jetta 66-110 215/35R19 K27 K2b K44 K46 T85 0A1 A02 A04
1KM 66-147 225/35R19 K27 K2c K41 K44 K46 T84 T88 A05 A06 A08
e1*2001/116*0328*.. 66-147 235/35R19 G01 K27 K2c K41 K43 K44 K46 A09 A12 A14
A18 A58 K1c
K56 Sth S01
VW Passat 75-147 225/35R19 K1a K46 K56 T88 0A1 A02 A04
3C 75-147 235/35R19 K1c K2b K46 K56 T87 T88 T91 A05 A06 A08
e1*2001/116* 75-147 245/30R19 K1c K2b K44 K46 K56 T89 A09 A12 A14
0307*00-23 A18 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

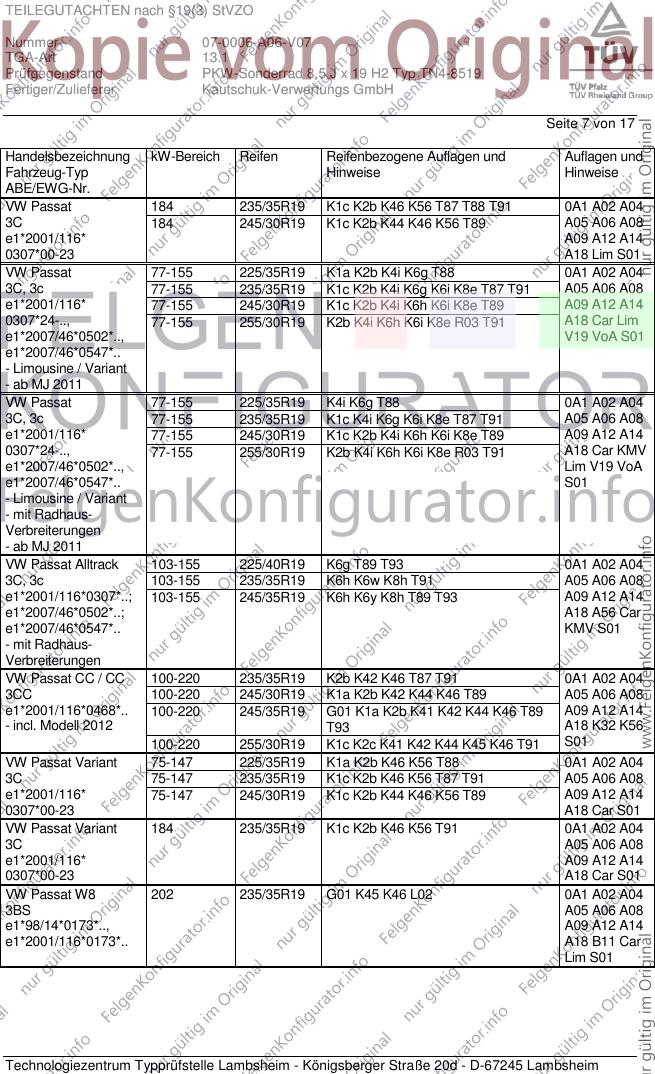

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 184 235/35R19 K1c K2b K46 K56 T87 T88 T91 0A1 A02 A04
3C 184 245/30R19 K1c K2b K44 K46 K56 T89 A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A18 Lim S01
VW Passat 77-155 225/35R19 K1a K2b K4i K6g T88 0A1 A02 A04
3C, 3c 77-155 235/35R19 K1c K2b K4i K6g K6i K8e T87 T91 A05 A06 A08
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6h K6i K8e T89 A09 A12 A14
0307*24-.., 77-155 255/30R19 K2b K4i K6h K6i K8e R03 T91 A18 Car Lim
e1*2007/46*0502*.., V19 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/35R19 K4i K6g T88 0A1 A02 A04
3C, 3c 77-155 235/35R19 K1c K4i K6g K6i K8e T87 T91 A05 A06 A08
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6h K6i K8e T89 A09 A12 A14
0307*24-.., 77-155 255/30R19 K2b K4i K6h K6i K8e R03 T91 A18 Car KMV
e1*2007/46*0502*.., Lim V19 VoA
e1*2007/46*0547*.. S01
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R19 K6g T89 T93 0A1 A02 A04
3C, 3c 103-155 235/35R19 K6h K6w K8h T91 A05 A06 A08
e1*2001/116*0307*..; 103-155 245/35R19 K6h K6y K8h T89 T93 A09 A12 A14
e1*2007/46*0502*..; A18 A56 Car
e1*2007/46*0547*.. KMV S01
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 235/35R19 K2b K42 K46 T87 T91 0A1 A02 A04
3CC 100-220 245/30R19 K1a K2b K42 K44 K46 T89 A05 A06 A08
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1a K2b K41 K42 K44 K46 T89 A09 A12 A14
- incl. Modell 2012 T93 A18 K32 K56
100-220 255/30R19 K1c K2c K41 K42 K44 K45 K46 T91 S01
VW Passat Variant 75-147 225/35R19 K1a K2b K46 K56 T88 0A1 A02 A04
3C 75-147 235/35R19 K1c K2b K46 K56 T87 T91 A05 A06 A08
e1*2001/116* 75-147 245/30R19 K1c K2b K44 K46 K56 T89 A09 A12 A14
0307*00-23 A18 Car S01
VW Passat Variant 184 235/35R19 K1c K2b K46 K56 T91 0A1 A02 A04
3C A05 A06 A08
e1*2001/116* A09 A12 A14
0307*00-23 A18 Car S01
VW Passat W8 202 235/35R19 G01 K45 K46 L02 0A1 A02 A04
3BS A05 A06 A08
e1*98/14*0173*.., A09 A12 A14
e1*2001/116*0173*.. A18 B11 Car
Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

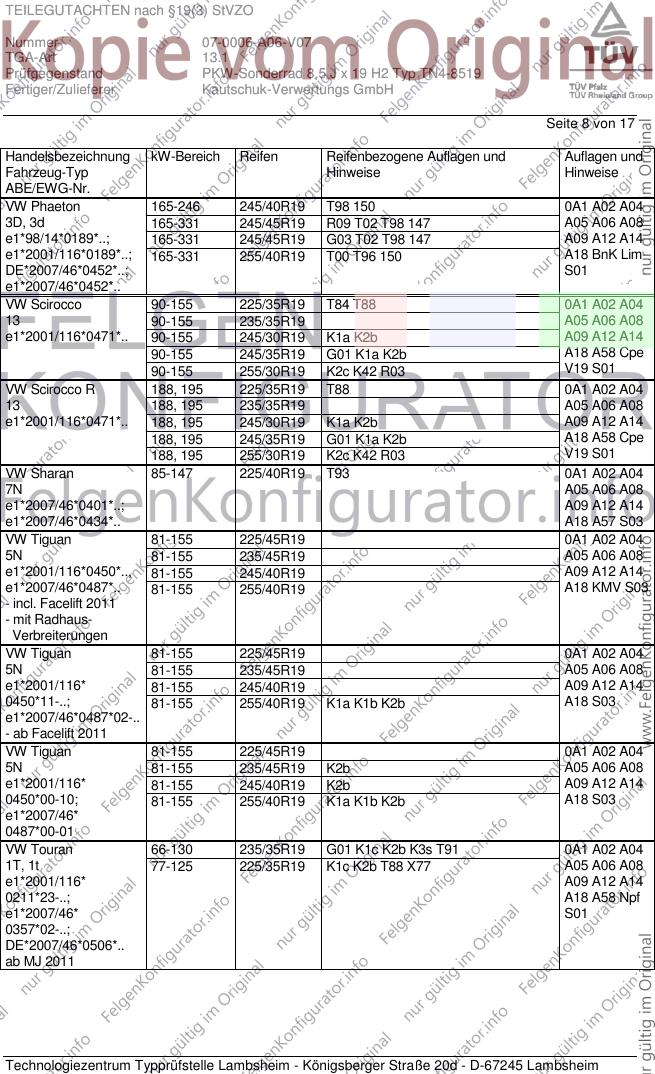

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-246 245/40R19 T98 150 0A1 A02 A04
3D, 3d 165-331 245/45R19 R09 T02 T98 147 A05 A06 A08
e1*98/14*0189*..; 165-331 245/45R19 G03 T02 T98 147 A09 A12 A14
e1*2001/116*0189*..; 165-331 255/40R19 T00 T96 150 A18 BnK Lim
DE*2007/46*0452*..; S01
e1*2007/46*0452*..
VW Scirocco 90-155 225/35R19 T84 T88 0A1 A02 A04
13 90-155 235/35R19 A05 A06 A08
e1*2001/116*0471*.. 90-155 245/30R19 K1a K2b A09 A12 A14
90-155 245/35R19 G01 K1a K2b A18 A58 Cpe
90-155 255/30R19 K2c K42 R03 V19 S01
VW Scirocco R 188, 195 225/35R19 T88 0A1 A02 A04
13 188, 195 235/35R19 A05 A06 A08
e1*2001/116*0471*.. 188, 195 245/30R19 K1a K2b A09 A12 A14
188, 195 245/35R19 G01 K1a K2b A18 A58 Cpe
188, 195 255/30R19 K2c K42 R03 V19 S01
VW Sharan 85-147 225/40R19 T93 0A1 A02 A04
7N A05 A06 A08
e1*2007/46*0401*..; A09 A12 A14
e1*2007/46*0434*.. A18 A57 S03
VW Tiguan 81-155 225/45R19 0A1 A02 A04
5N 81-155 235/45R19 A05 A06 A08
e1*2001/116*0450*.., 81-155 245/40R19 A09 A12 A14
e1*2007/46*0487*.. 81-155 255/40R19 A18 KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/45R19 0A1 A02 A04
5N 81-155 235/45R19 A05 A06 A08
e1*2001/116* 81-155 245/40R19 A09 A12 A14
0450*11-..; 81-155 255/40R19 K1a K1b K2b A18 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/45R19 0A1 A02 A04
5N 81-155 235/45R19 K2b A05 A06 A08
e1*2001/116* 81-155 245/40R19 K2b A09 A12 A14
0450*00-10; 81-155 255/40R19 K1a K1b K2b A18 S03
e1*2007/46*
0487*00-01
VW Touran 66-130 235/35R19 G01 K1c K2b K3s T91 0A1 A02 A04
1T, 1t 77-125 225/35R19 K1c K2b T88 X77 A05 A06 A08
e1*2001/116* A09 A12 A14
0211*23-..; A18 A58 Npf
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

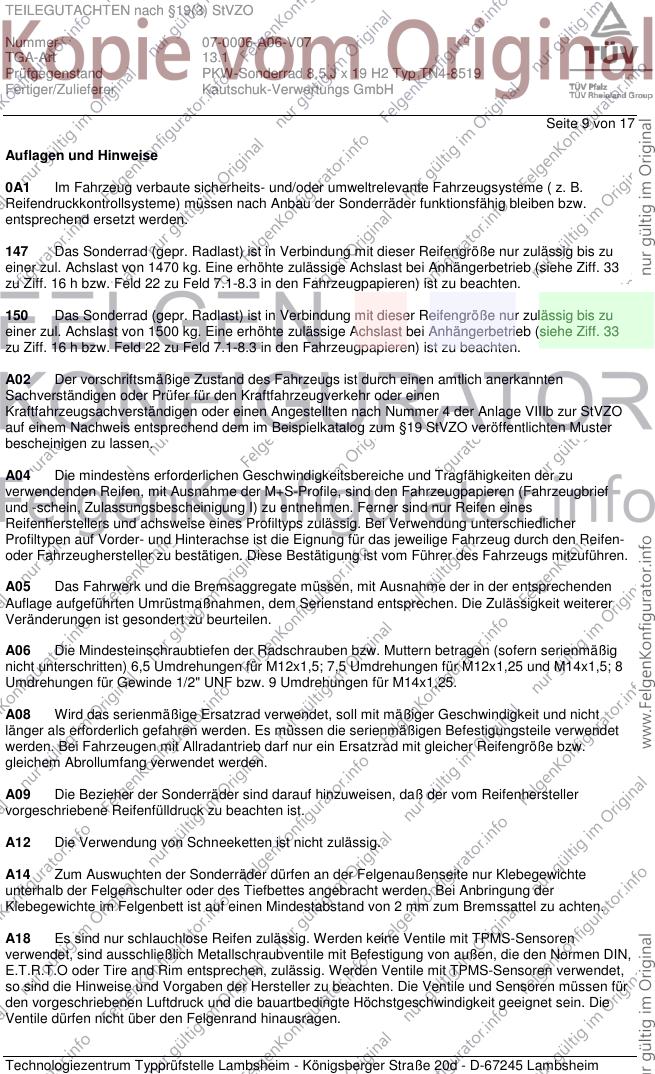

Seite 9 von 17
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

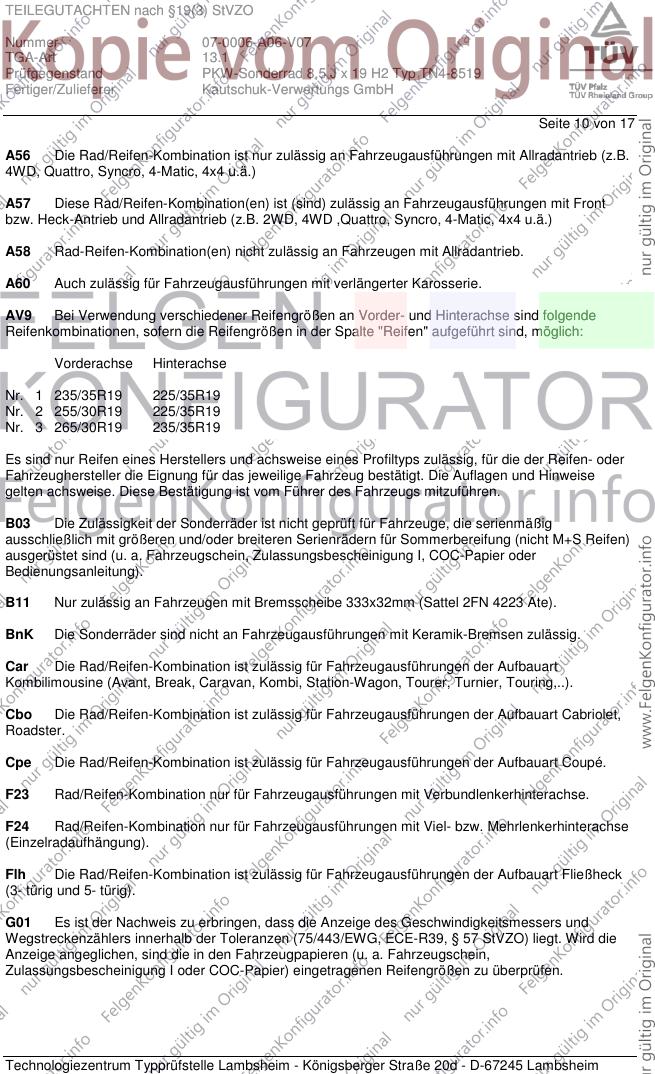

Seite 10 von 17
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

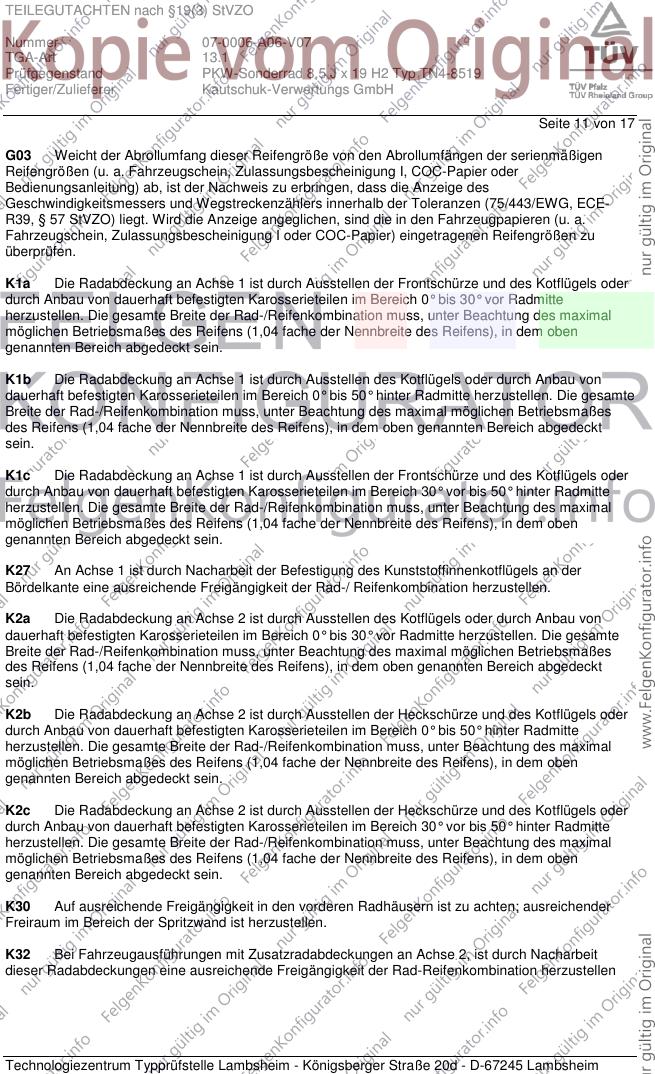

Seite 11 von 17
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

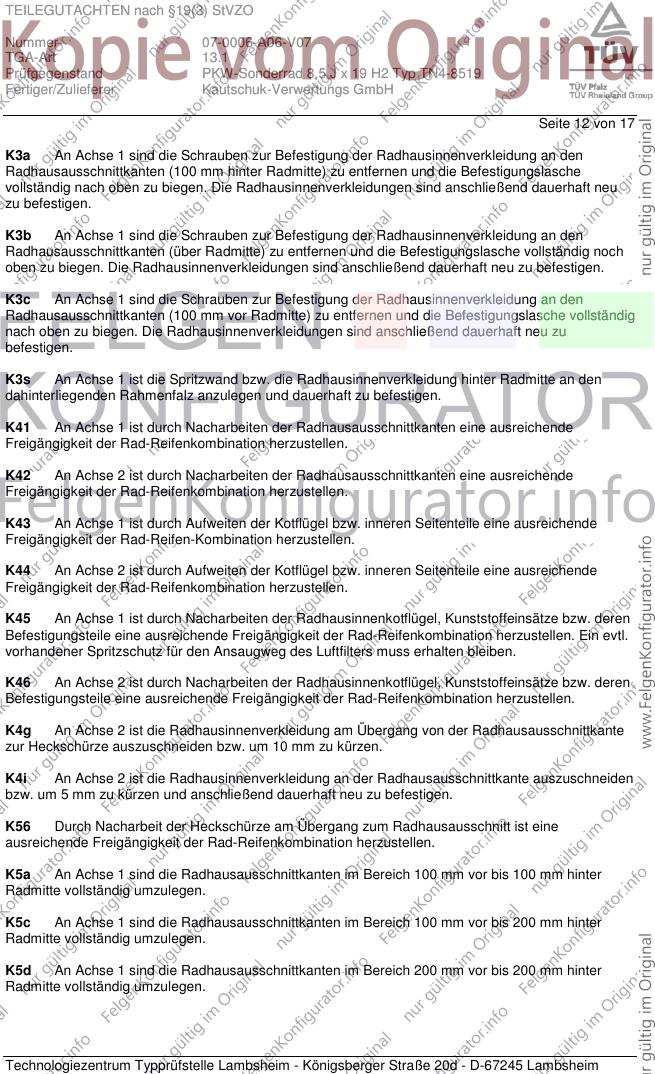

Seite 12 von 17
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

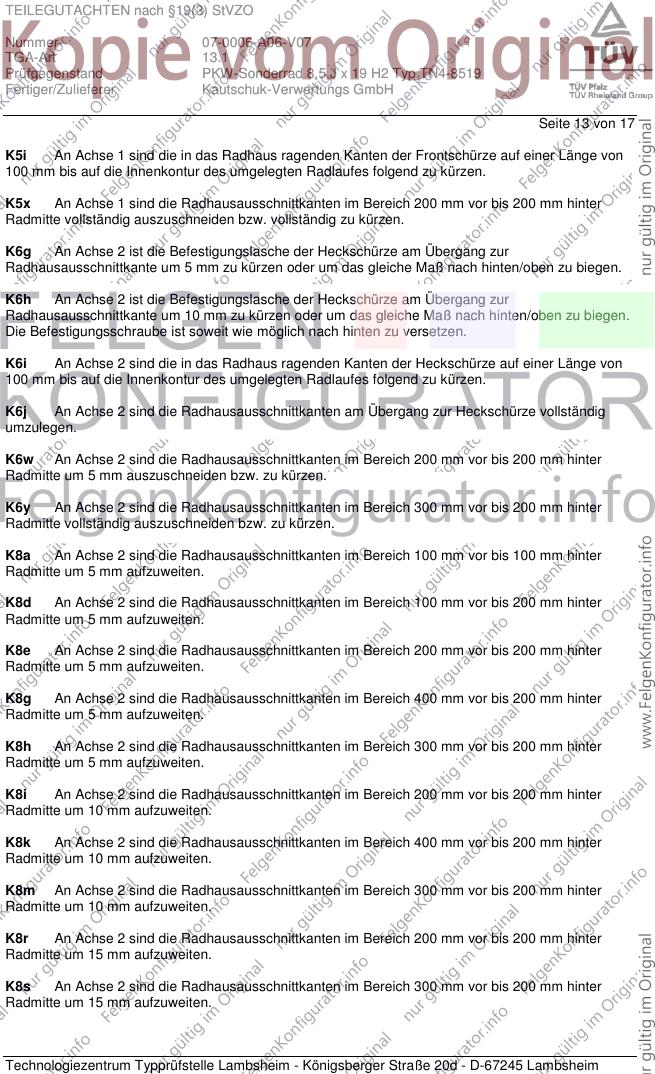

Seite 13 von 17
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

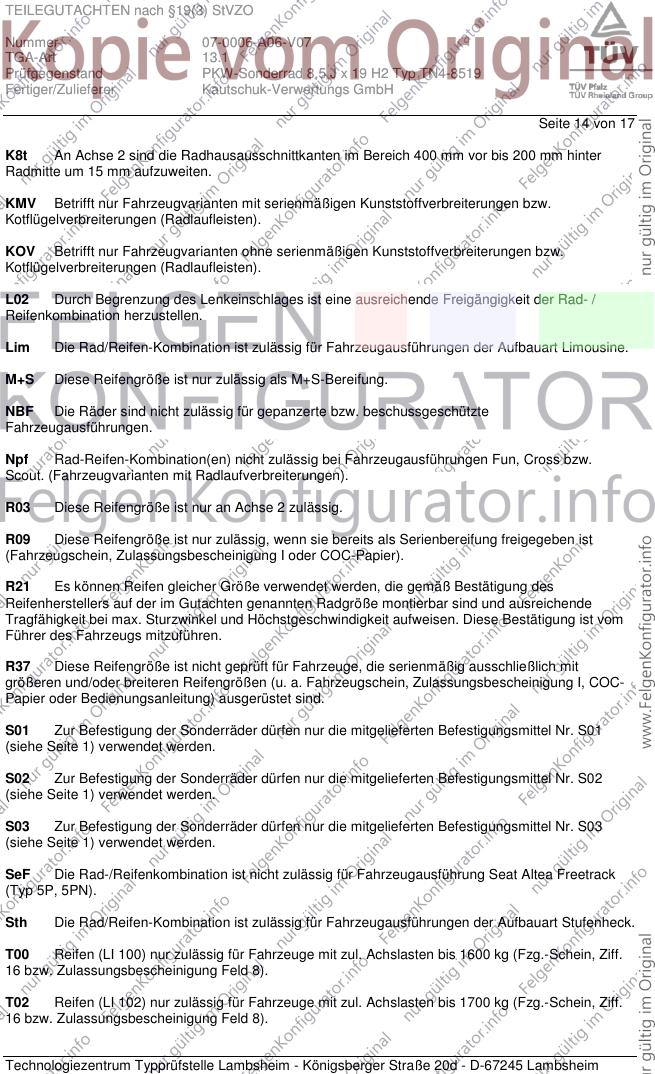

Seite 14 von 17
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

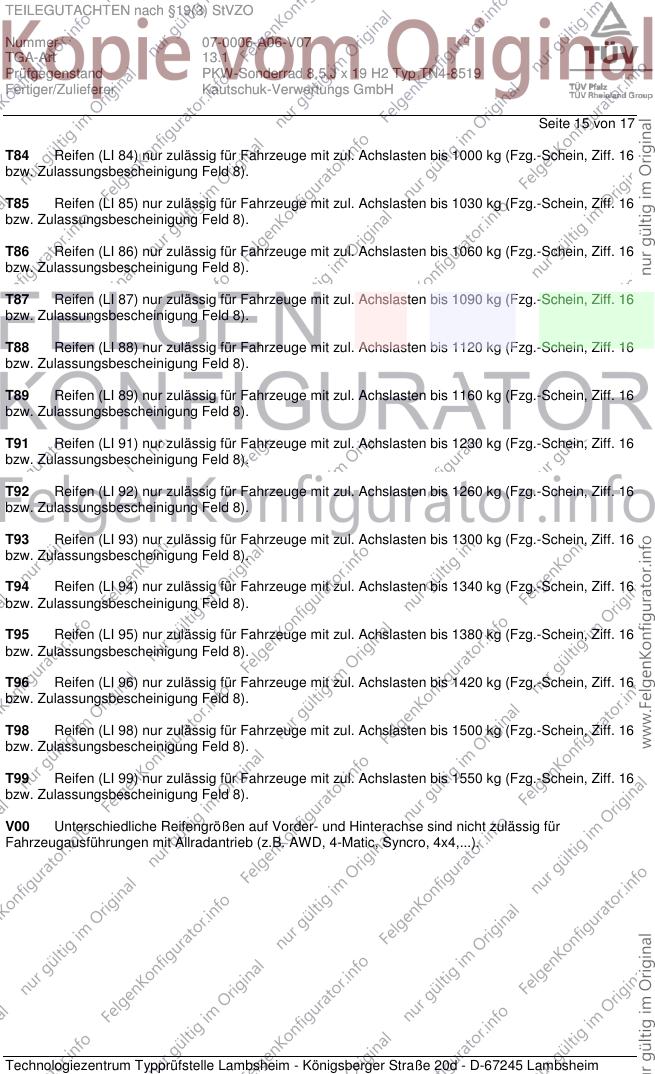

Seite 15 von 17
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

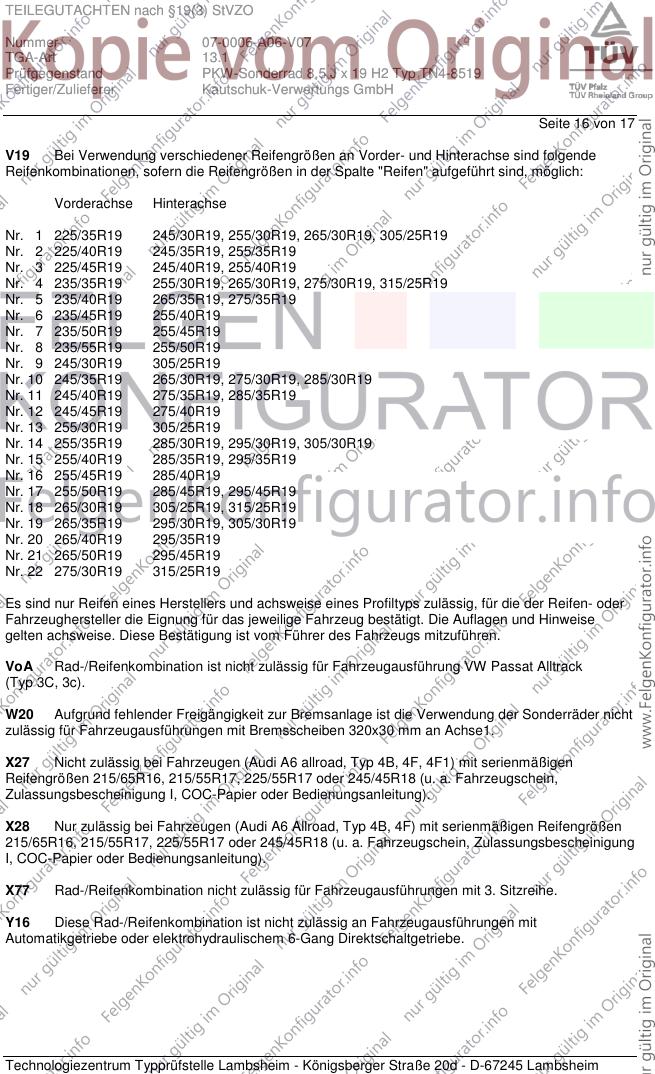

Seite 16 von 17
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 255/30R19 305/25R19
Nr. 14 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 15 255/40R19 285/35R19, 295/35R19
Nr. 16 255/45R19 285/40R19
Nr. 17 255/50R19 285/45R19, 295/45R19
Nr. 18 265/30R19 305/25R19, 315/25R19
Nr. 19 265/35R19 295/30R19, 305/30R19
Nr. 20 265/40R19 295/35R19
Nr. 21 265/50R19 295/45R19
Nr. 22 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem 6-Gang Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A06-V07
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 17 von 17
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.12.06 durchgeführt. Die
Verwendungsprüfung fand am 15. März 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. März 2014
Tufan 00207914.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
