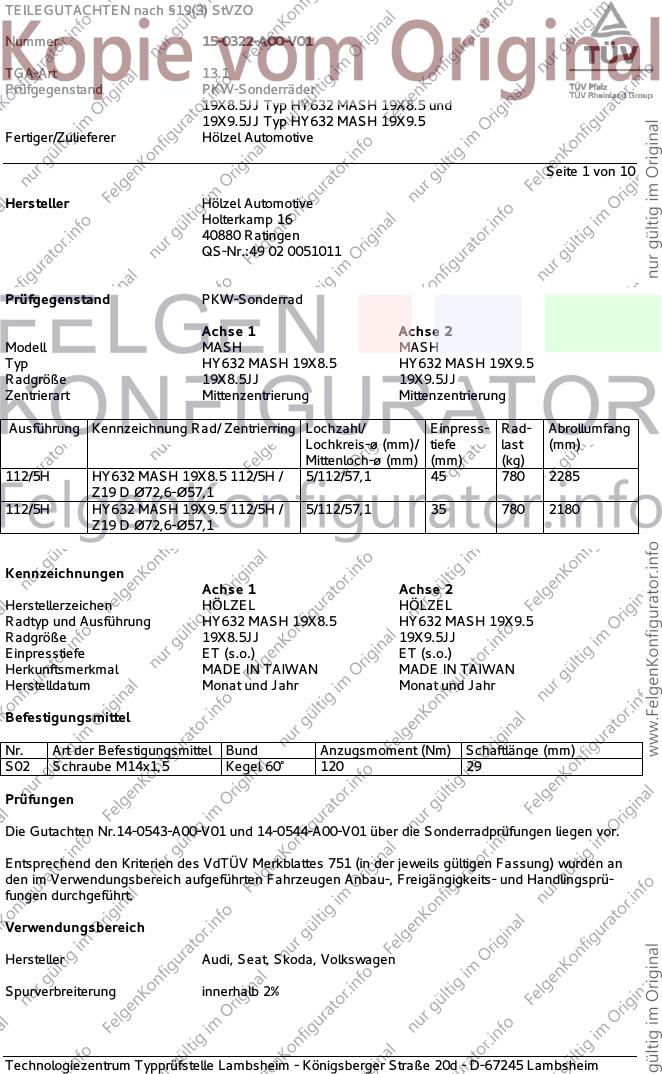

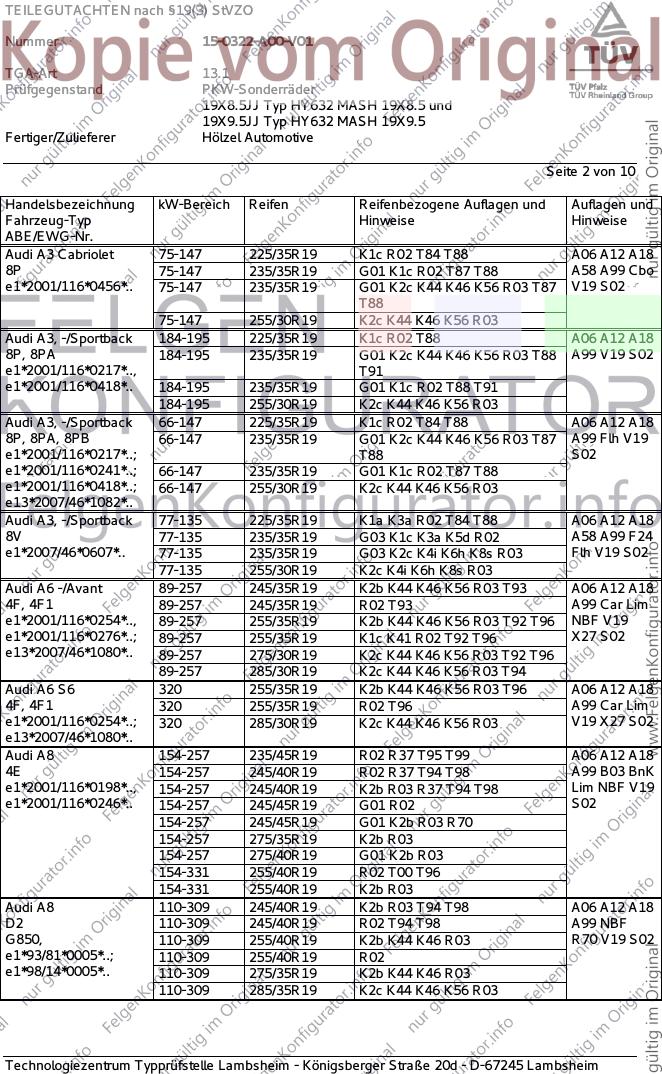

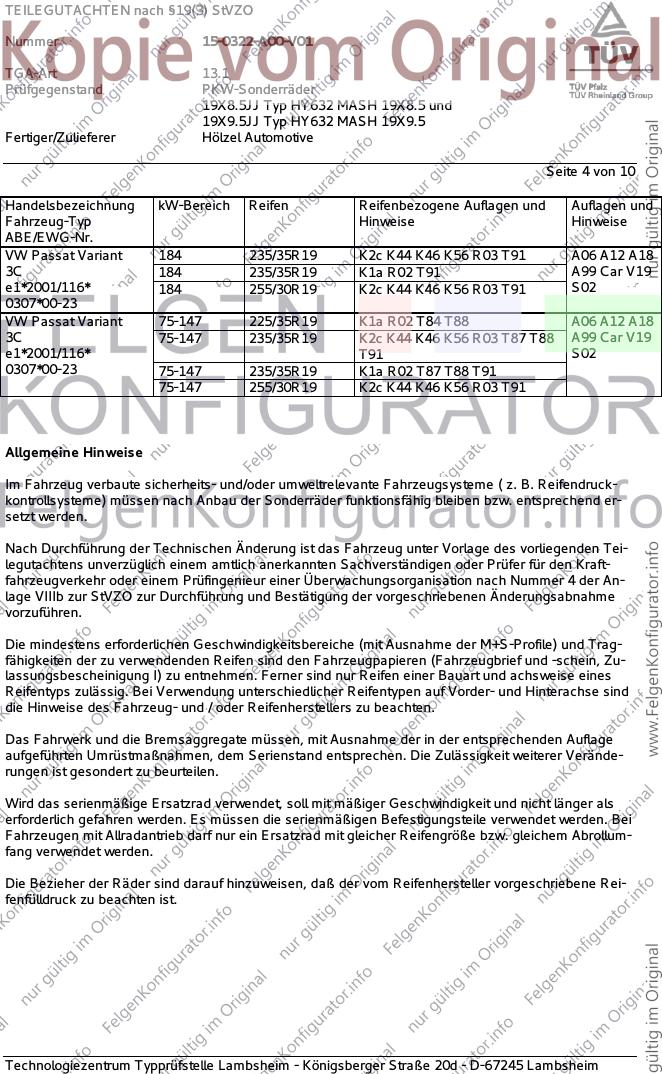

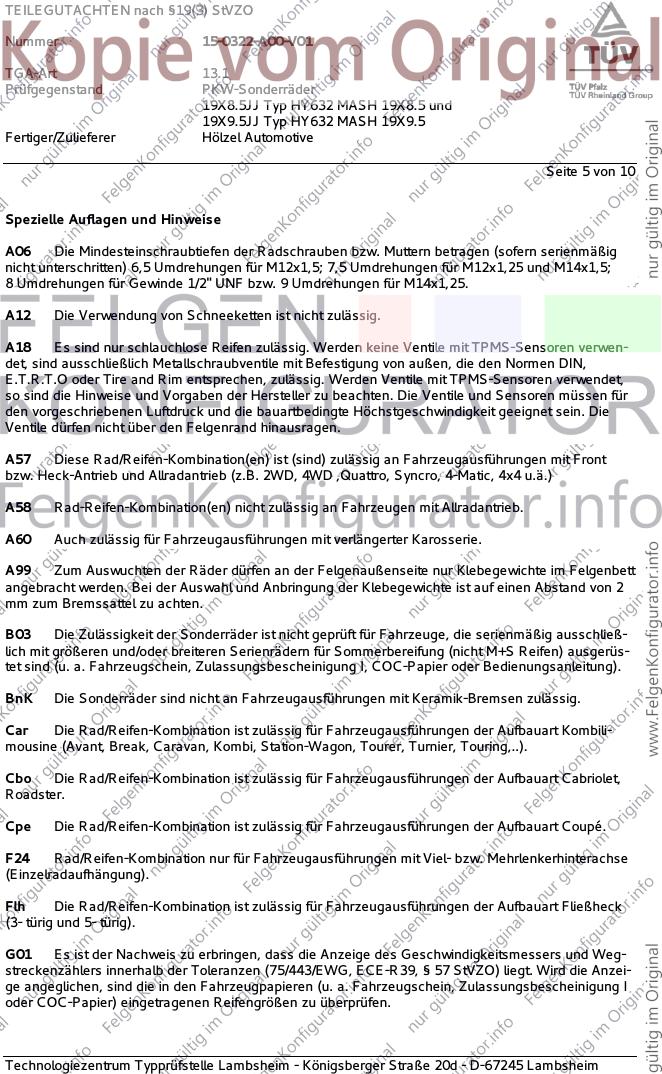

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive
Seite 1 von 10
Hersteller Hölzel Automotive
Holterkamp 16
40880 Ratingen
QS-Nr.:49 02 0051011
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell MASH MASH
Typ HY632 MASH 19X8.5 HY632 MASH 19X9.5
Radgröße 19X8.5JJ 19X9.5JJ
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
112/5H HY632 MASH 19X8.5 112/5H / 5/112/57,1 45 780 2285
Z19 D Ø72,6-Ø57,1
112/5H HY632 MASH 19X9.5 112/5H / 5/112/57,1 35 780 2180
Z19 D Ø72,6-Ø57,1
Kennzeichnungen
Achse 1 Achse 2
Herstellerzeichen HÖLZEL HÖLZEL
Radtyp und Ausführung HY632 MASH 19X8.5 HY632 MASH 19X9.5
Radgröße 19X8.5JJ 19X9.5JJ
Einpresstiefe ET (s.o.) ET (s.o.)
Herkunftsmerkmal MADE IN TAIWAN MADE IN TAIWAN
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 29
Prüfungen
Die Gutachten Nr.14-0543-A00-V01 und 14-0544-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Seat, Skoda, Volkswagen
Spurverbreiterung innerhalb 2%

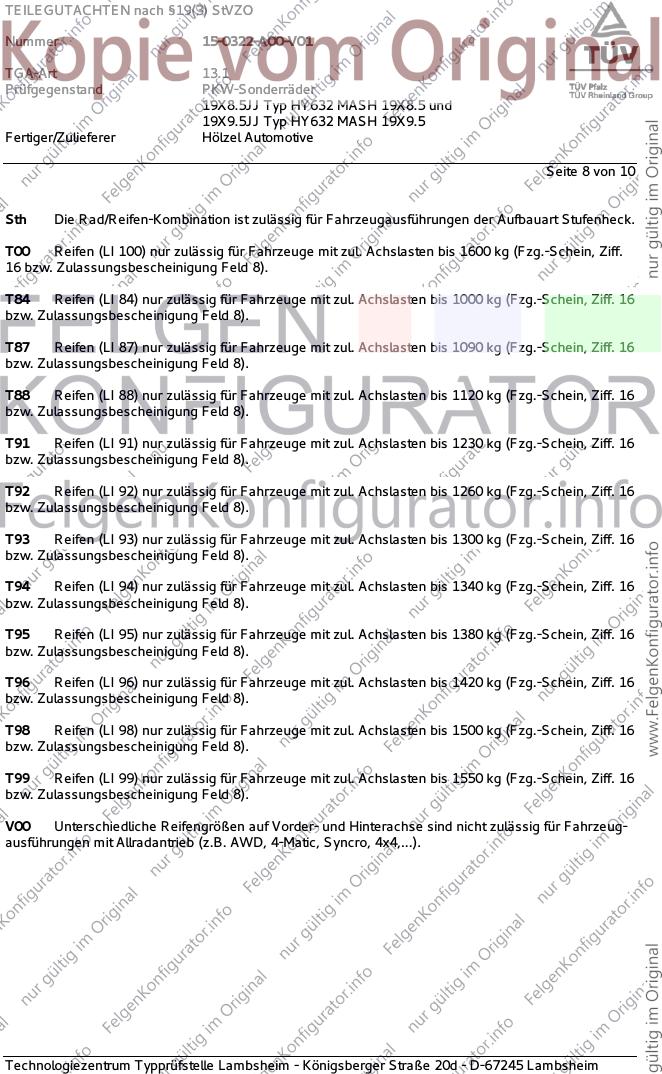

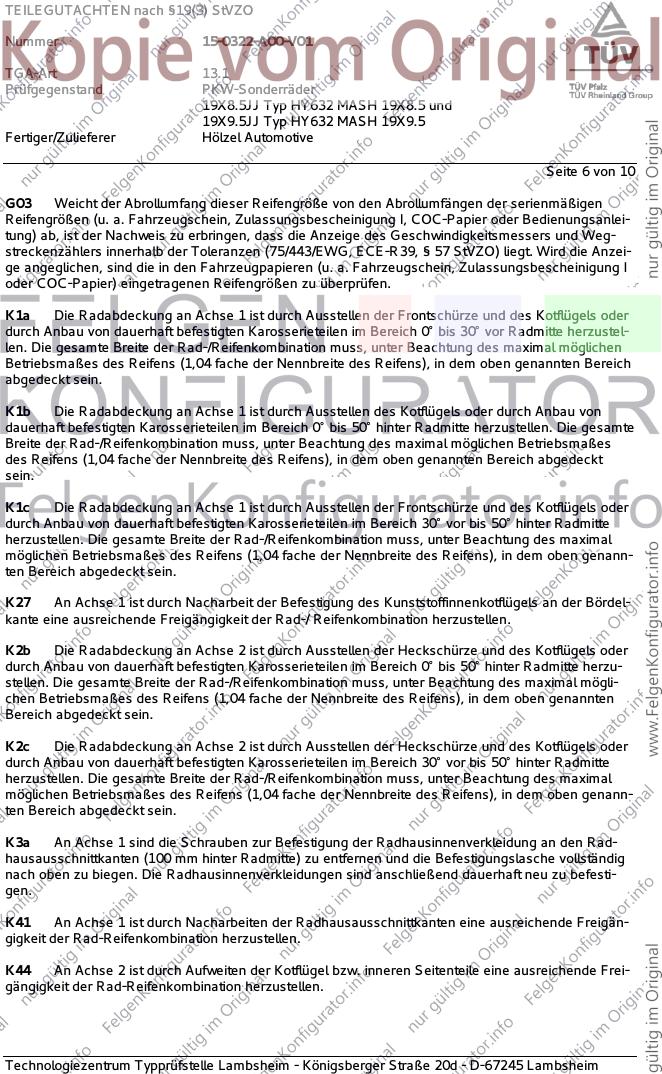

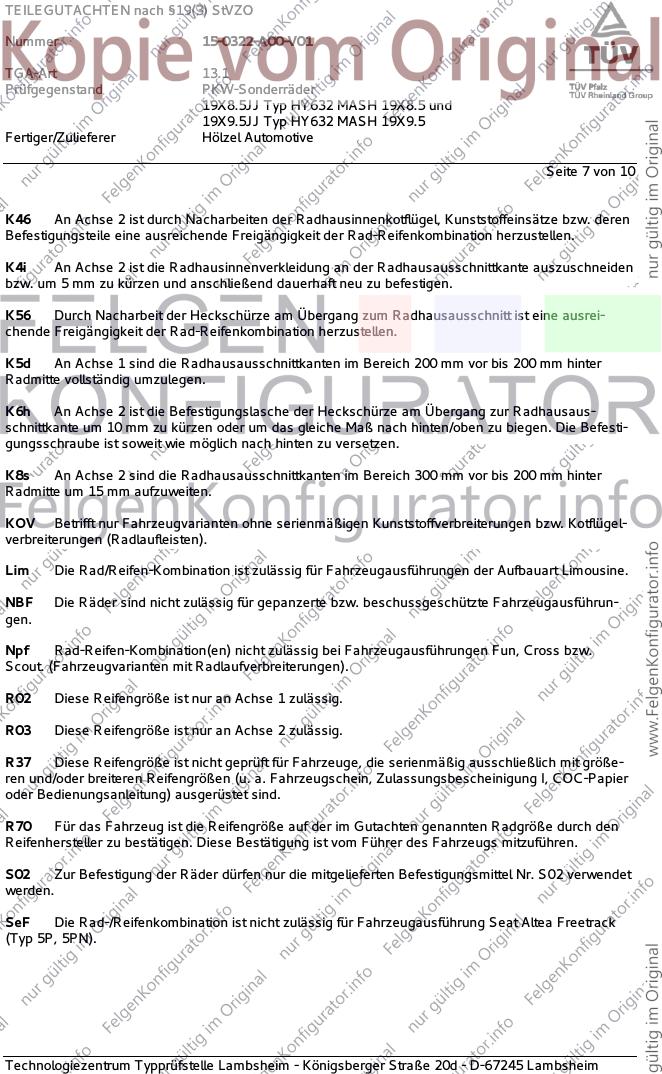

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c R02 T84 T88 A06 A12 A18
8P 75-147 235/35R19 G01 K1c R02 T87 T88 A58 A99 Cbo
e1*2001/116*0456*.. 75-147 235/35R19 G01 K2c K44 K46 K56 R03 T87 V19 S02
T88
75-147 255/30R19 K2c K44 K46 K56 R03
Audi A3, -/Sportback 184-195 225/35R19 K1c R02 T88 A06 A12 A18
8P, 8PA 184-195 235/35R19 G01 K2c K44 K46 K56 R03 T88 A99 V19 S02
e1*2001/116*0217*.., T91
e1*2001/116*0418*.. 184-195 235/35R19 G01 K1c R02 T88 T91
184-195 255/30R19 K2c K44 K46 K56 R03
Audi A3, -/Sportback 66-147 225/35R19 K1c R02 T84 T88 A06 A12 A18
8P, 8PA, 8PB 66-147 235/35R19 G01 K2c K44 K46 K56 R03 T87 A99 Flh V19
e1*2001/116*0217*..; T88 S02
e1*2001/116*0241*..; 66-147 235/35R19 G01 K1c R02 T87 T88
e1*2001/116*0418*..; 66-147 255/30R19 K2c K44 K46 K56 R03
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 225/35R19 K1a K3a R02 T84 T88 A06 A12 A18
8V 77-135 235/35R19 G03 K1c K3a K5d R02 A58 A99 F24
e1*2007/46*0607*.. 77-135 235/35R19 G03 K2c K4i K6h K8s R03 Flh V19 S02
77-135 255/30R19 K2c K4i K6h K8s R03
Audi A6 -/Avant 89-257 245/35R19 K2b K44 K46 K56 R03 T93 A06 A12 A18
4F, 4F1 89-257 245/35R19 R02 T93 A99 Car Lim
e1*2001/116*0254*.., 89-257 255/35R19 K2b K44 K46 K56 R03 T92 T96 NBF V19
e1*2001/116*0276*..; 89-257 255/35R19 K1c K41 R02 T92 T96 X27 S02
e13*2007/46*1080*.. 89-257 275/30R19 K2c K44 K46 K56 R03 T92 T96
89-257 285/30R19 K2c K44 K46 K56 R03 T94
Audi A6 S6 320 255/35R19 K2b K44 K46 K56 R03 T96 A06 A12 A18
4F, 4F1 320 255/35R19 R02 T96 A99 Car Lim
e1*2001/116*0254*..; 320 285/30R19 K2c K44 K46 K56 R03 V19 X27 S02
e13*2007/46*1080*..
Audi A8 154-257 235/45R19 R02 R37 T95 T99 A06 A12 A18
4E 154-257 245/40R19 R02 R37 T94 T98 A99 B03 BnK
e1*2001/116*0198*.., 154-257 245/40R19 K2b R03 R37 T94 T98 Lim NBF V19
e1*2001/116*0246*.. 154-257 245/45R19 G01 R02 S02
154-257 245/45R19 G01 K2b R03 R70
154-257 275/35R19 K2b R03
154-257 275/40R19 G01 K2b R03
154-331 255/40R19 R02 T00 T96
154-331 255/40R19 K2b R03
Audi A8 110-309 245/40R19 K2b R03 T94 T98 A06 A12 A18
D2 110-309 245/40R19 R02 T94 T98 A99 NBF
G850, 110-309 255/40R19 K2b K44 K46 R03 R70 V19 S02
e1*93/81*0005*..; 110-309 255/40R19 R02
e1*98/14*0005*.. 110-309 275/35R19 K2b K44 K46 R03
110-309 285/35R19 K2c K44 K46 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive

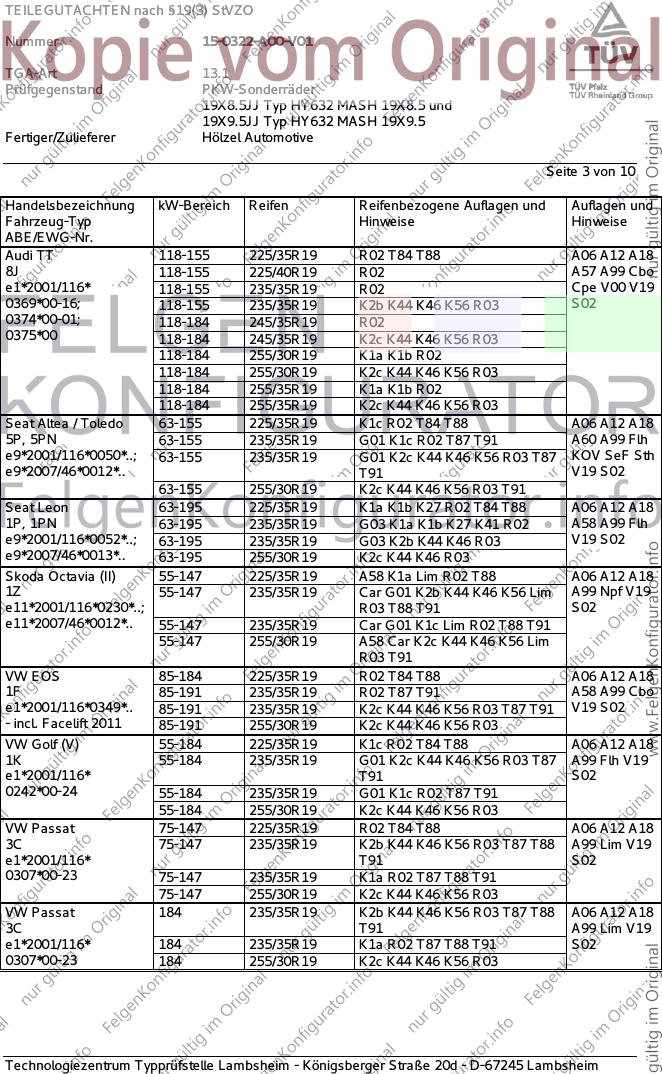

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/35R19 R02 T84 T88 A06 A12 A18
8J 118-155 225/40R19 R02 A57 A99 Cbo
e1*2001/116* 118-155 235/35R19 R02 Cpe V00 V19
0369*00-16; 118-155 235/35R19 K2b K44 K46 K56 R03 S02
0374*00-01; 118-184 245/35R19 R02
0375*00 118-184 245/35R19 K2c K44 K46 K56 R03
118-184 255/30R19 K1a K1b R02
118-184 255/30R19 K2c K44 K46 K56 R03
118-184 255/35R19 K1a K1b R02
118-184 255/35R19 K2c K44 K46 K56 R03
Seat Altea / Toledo 63-155 225/35R19 K1c R02 T84 T88 A06 A12 A18
5P, 5PN 63-155 235/35R19 G01 K1c R02 T87 T91 A60 A99 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K2c K44 K46 K56 R03 T87 KOV SeF Sth
e9*2007/46*0012*.. T91 V19 S02
63-155 255/30R19 K2c K44 K46 K56 R03 T91
Seat Leon 63-195 225/35R19 K1a K1b K27 R02 T84 T88 A06 A12 A18
1P, 1PN 63-195 235/35R19 G03 K1a K1b K27 K41 R02 A58 A99 Flh
e9*2001/116*0052*..; 63-195 235/35R19 G03 K2b K44 K46 R03 V19 S02
e9*2007/46*0013*.. 63-195 255/30R19 K2c K44 K46 R03
Skoda Octavia (II) 55-147 225/35R19 A58 K1a Lim R02 T88 A06 A12 A18
1Z 55-147 235/35R19 Car G01 K2b K44 K46 K56 Lim A99 Npf V19
e11*2001/116*0230*..; R03 T88 T91 S02
e11*2007/46*0012*.. 55-147 235/35R19 Car G01 K1c Lim R02 T88 T91
55-147 255/30R19 A58 Car K2c K44 K46 K56 Lim
R03 T91
VW EOS 85-184 225/35R19 R02 T84 T88 A06 A12 A18
1F 85-191 235/35R19 R02 T87 T91 A58 A99 Cbo
e1*2001/116*0349*.. 85-191 235/35R19 K2c K44 K46 K56 R03 T87 T91 V19 S02
- incl. Facelift 2011 85-191 255/30R19 K2c K44 K46 K56 R03
VW Golf (V) 55-184 225/35R19 K1c R02 T84 T88 A06 A12 A18
1K 55-184 235/35R19 G01 K2c K44 K46 K56 R03 T87 A99 Flh V19
e1*2001/116* T91 S02
0242*00-24 55-184 235/35R19 G01 K1c R02 T87 T91
55-184 255/30R19 K2c K44 K46 K56 R03
VW Passat 75-147 225/35R19 R02 T84 T88 A06 A12 A18
3C 75-147 235/35R19 K2b K44 K46 K56 R03 T87 T88 A99 Lim V19
e1*2001/116* T91 S02
0307*00-23 75-147 235/35R19 K1a R02 T87 T88 T91
75-147 255/30R19 K2c K44 K46 K56 R03
VW Passat 184 235/35R19 K2b K44 K46 K56 R03 T87 T88 A06 A12 A18
3C T91 A99 Lim V19
e1*2001/116* 184 235/35R19 K1a R02 T87 T88 T91 S02
0307*00-23 184 255/30R19 K2c K44 K46 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 184 235/35R19 K2c K44 K46 K56 R03 T91 A06 A12 A18
3C 184 235/35R19 K1a R02 T91 A99 Car V19
e1*2001/116* 184 255/30R19 K2c K44 K46 K56 R03 T91 S02
0307*00-23
VW Passat Variant 75-147 225/35R19 K1a R02 T84 T88 A06 A12 A18
3C 75-147 235/35R19 K2c K44 K46 K56 R03 T87 T88 A99 Car V19
e1*2001/116* T91 S02
0307*00-23 75-147 235/35R19 K1a R02 T87 T88 T91
75-147 255/30R19 K2c K44 K46 K56 R03 T91
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifendruck-
kontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend er-
setzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive
Seite 5 von 10
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5;
8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive
Seite 6 von 10
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive
Seite 7 von 10
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet
werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive
Seite 8 von 10
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

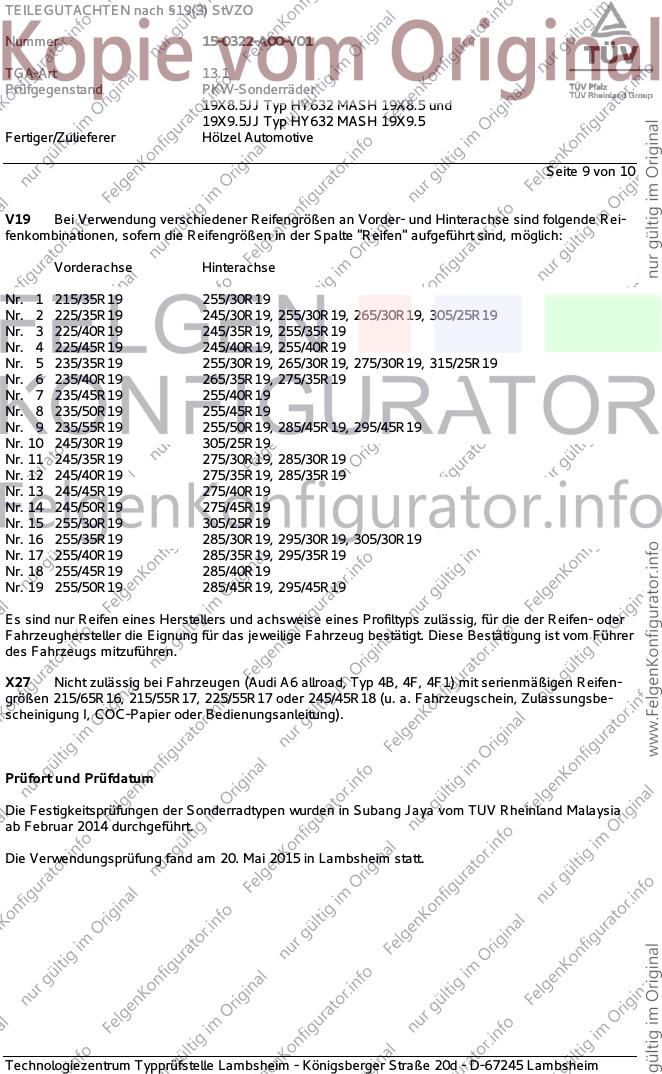

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive
Seite 9 von 10
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen wurden in Subang Jaya vom TUV Rheinland Malaysia
ab Februar 2014 durchgeführt.
Die Verwendungsprüfung fand am 20. Mai 2015 in Lambsheim statt.

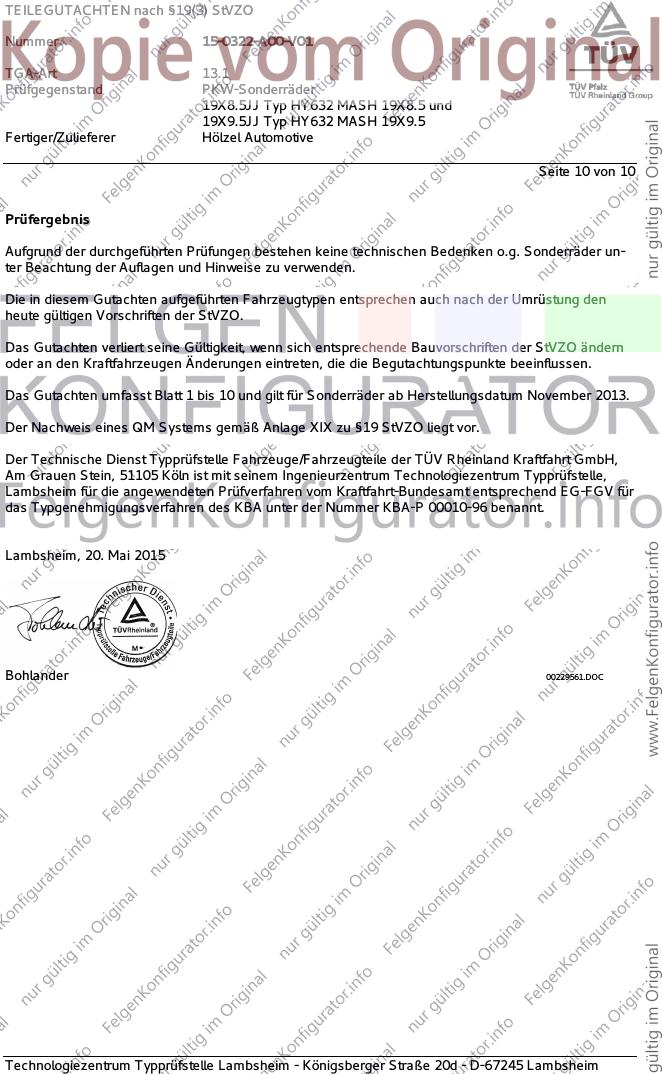

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0322-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
19X8.5JJ Typ HY632 MASH 19X8.5 und
19X9.5JJ Typ HY632 MASH 19X9.5
Fertiger/Zulieferer Hölzel Automotive
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Mai 2015
Bohlander 00229561.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
