TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 1 von 21
Hersteller ETA BETA s.p.a.
Via Brescia 53/a
I-25014 Castenedolo (BS)
QM-Nr. 44 102 140314
Prüfgegenstand PKW-Sonderrad
Modell UNIT
Typ UNIT 19
Radgröße 8,5Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5B UNIT 19 5B / Ø78,1 - Ø57,1 5/112/57,1 35 700 2100
Kennzeichnungen
Herstellerzeichen ETA BETA
Radtyp und Ausführung UNIT 19 (s.o.)
Radgröße 8,5Jx19 H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen --
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 28,3
S04 Schraube M14x1,5 Kegel 60° 120 27
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der Qualilab s.r.l. unter der Gutachten Nr.
55808417-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 2 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 K1a K2b T85 A12 A14 A18
8V 77-140 225/35R19 K1a K1b K2b K6g K8h T84 T88 A57 Cbo F24
e1*2007/46*0607*.. 77-140 235/30R19 K1a K1b K2b K6g K8h T86 Lim V00 V19
- Limousine / Cabrio 77-140 235/35R19 G03 K1a K1b K2b K6g K8h S02
- incl. Facelift 2016 77-140 245/30R19 K1c K2b K3a K6h K6i K8m
77-140 255/30R19 K1c K2c K3a K5a K6h K6i K8s
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A12 A14 A18
8P 75-147 235/35R19 G01 K1c K2b K41 K44 K46 K56 T87 A58 Cbo S02
e1*2001/116*0456*.. T88
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b K44 K46 K56 T88 A12 A14 A18
8P, 8PA 184-195 235/35R19 G01 K1c K2b K41 K44 K46 K56 T88 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A12 A14 A18
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K41 K44 K46 K56 T87 Flh S02
e1*2001/116*0217*..; T88
e1*2001/116*0241*..; 75,85,110 215/35R19 A58 K1c K2b K46 K56 R37 T85
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 K1c K2b K3a K4i K5d K6h K8m T85 A12 A14 A18
8V 77-140 225/35R19 K1c K2b K3a K4i K5d K6h K8m T84 A57 F24 Flh
e1*2007/46*0607*.. T88 V00 V19 S02
- incl. Facelift 2016 77-140 235/30R19 K1c K2b K3a K4i K5d K6h K8m T86
77-140 235/35R19 G03 K1c K2b K3a K4i K5d K6h K8m
77-140 245/30R19 K2c K4i K6h K8s R03 T89
77-140 255/30R19 K2c K4i K6h K8s R03
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A12 A14 A18
8E 74-188 235/35R19 K1c K2b K44 K46 T87 T91 Car Lim S04
e1*98/14*0151*..,
e1*2001/116*0151*..
Audi A4 55-142 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A12 A14 A18
B5 Car Lim S04
e1*93/81*0013*.. ,
e1*98/14*0013*..
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A12 A14 A18
QB6 162 235/35R19 K1c K2b K44 K46 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. S04
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A12 A14 A18
8H 96-188 235/35R19 K1c K2b K44 K46 T91 Cbo S04
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car K1c K2b K44 K46 Lim T91 A12 A14 A18
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K44 K46 T91 Y16 S02
e1*98/14,2001/116*
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 81-184 235/35R19 G40 K1c K2b K41 K44 K46 T87 T91 A12 A14 A18
4B 81-184 245/35R19 G01 K1c K2c K41 K44 K46 T89 T93 Car L02 Lim
e1*96/27, 98/14, R21 X27 S02
2001/116*0051*..
Audi A6 -/Avant 89-257 245/35R19 K1b K2b T93 A12 A14 A18
4F, 4F1 89-257 255/35R19 K1a K1b K2b K44 K46 K56 T92 T96 Car Lim NBF
e1*2001/116*0254*.., X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/45R19 T96 A12 A14 A18
4F, 4F1 120-257 235/40R19 T96 X28 S02
e1*2001/116*0254*..; 120-257 245/40R19 K42 K46 T94
e13*2007/46*1080*.. 120-257 255/35R19 K1a K1b K2b K41 K42 K44 K46 T96
120-257 255/40R19 K1a K1b K2b K41 K42 K44 K46
Audi A6 S6 320 255/35R19 K1b K2b K44 K46 K56 T92 T96 A12 A14 A18
4F, 4F1 Car Lim X27
e1*2001/116*0254*..; S02
e13*2007/46*1080*..
Audi A6, S6 191-250 245/35R19 G01 LK6 T93 A12 A14 A18
4B R70 X27 S02
e1*96/27, 98/14,
2001/116*0051*..
Audi A8 154-257 235/45R19 R37 T95 T99 139 A12 A14 A18
4E 154-257 245/40R19 K1a R37 T94 T98 140 Lim NBF S02
e1*2001/116*0198*.., 154-257 245/45R19 G01 K1a R37 137
e1*2001/116*0246*.. 154-331 235/45R19 M+S T95 T99 139
154-331 245/40R19 K1a M+S T94 T98 140
154-331 255/40R19 K1a K2b T00 T96 140
Audi Q2 85, 110 225/40R19 K1c K2b A12 A14 A18
GA 85, 110 235/35R19 K1c K2b K8f A58 V19 S03
e1*2007/46*1552*.. 85, 110 235/40R19 K1c K2b K8f
- Frontantrieb 85, 110 245/35R19 K2c K8f R03
85, 110 255/35R19 K2c K8o R03
Audi Q2 85, 110 225/40R19 K1a K1b K2b A12 A14 A18
GA 85, 110 235/35R19 K1a K1b K2b K8f A58 KMV V19
e1*2007/46*1552*.. 85, 110 235/40R19 K1a K1b K2b K8f Z19 S03
- Frontantrieb 85, 110 245/35R19 K2c K8o R03
- mit Zusatz- 85, 110 255/35R19 K2c K8o R03
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1c K2b A12 A14 A18
GA 110, 140 235/35R19 K1c K2b K6w K8c T91 A56 S03
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2b K6w K8c
Audi Q2 Quattro 110, 140 225/40R19 K1a K1b K2b A12 A14 A18
GA 110, 140 235/35R19 K1a K1b K2b K6w K8c T91 A56 KMV Z19
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1a K1b K2b K6w K8c S03
- mit Zusatz-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 225/40R19 A12 A14 A18
8U, 8U1 88-162 225/45R19 A57 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S03
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19
88-162 255/35R19 K1a K2b
88-162 255/40R19 K1a K2b
Audi Q3 88-162 225/40R19 A12 A14 A18
8U, 8U1 88-162 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S03
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen 88-162 255/35R19
88-162 255/40R19
Audi RS Q3 228-270 225/45R19 A33 M+S A14 A18 A56
8U 228-270 235/40R19 A90 M+S KMV S03
e1*2007/46* 228-270 235/45R19 A12
0590*01-.. 228-270 245/40R19 A12
228-270 255/40R19 A12
Audi RS3 Sportback 250 225/35R19 K2a K2b K4g K4i K6h K8h R03 T88 A12 A14 A18
8P 250 235/35R19 K1c K2c K3b K3s K4g K4i K5x K6h A56 AV9 Flh
e1*2007/46*0615*.. K8m T91 S02
Audi RS3 Sportback 270,294 235/35R19 K1c K2c K3c K4i K5d K6h K7d K8m A12 A14 A18
8V A56 BnK S02
e1*2007/46*0608*01-
02
Audi RS6 331,353 255/35R19 R09 R35 Som A12 A14 A18
4B B03 Car Lim
e1*98/14*0190*.., S02
e1*2001/116*0190*..
Audi S3 206-228 225/35R19 Cbo K1a K1b K2b K6g K8h Lim T84 A12 A14 A18
8V T88 A56 F24 S02
e1*2007/46*0607*.. 206-228 235/30R19 K1a K1b K2b K6g K8h Lim T86
- Limousine / Cabrio 206-228 235/35R19 Cbo K1a K1b K2b K6g K8h Lim
- incl. Facelift 2016 206-228 245/30R19 Cbo K1c K2b K3a K6h K6i K8m Lim
206-228 255/30R19 Cbo K1c K2c K3a K5a K6h K6i K8s
Lim
Audi S3, -/Sportback 206-228 225/35R19 K1c K2b K3a K4i K5d K6h K8m T88 A12 A14 A18
8V 206-228 235/35R19 G03 K1c K2b K3a K4i K5d K6h K8m A56 F24 Flh
e1*2007/46*0607*.. S02
- incl. Facelift 2016
Audi TT (II) 118-155 225/35R19 K1a K46 K56 T84 T88 A12 A14 A18
8J 118-155 225/40R19 K1a K46 K56 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 K1a K1b K2b K44 K46 K56 V00 V19 S02
0369*00-16; 118-184 245/35R19 K1c K2b K41 K46 K56
0374*00-01; 118-184 255/30R19 K1c K2a K2b K41 K44 K46 K56
0375*00 118-184 255/35R19 K1c K2a K2b K41 K44 K46 K56
118-200 235/35R19 K1a K1b K2b K44 K46 K56 M+S
118-200 245/35R19 K1c K2b K41 K46 K56 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 132-169 225/35R19 K6g R37 T84 T88 A12 A14 A18
8J 132-169 225/40R19 K6g R37 A57 Cbo Cpe
e1*2001/116* 132-169 235/35R19 K1a K2b K6g K8c R37 V00 V19 S02
0369*17-.. 132-169 245/35R19 K1a K2b K6g K8c
ab MJ 2015 (8S) 132-169 255/30R19 K1c K2b K5d K6h K6i K8c
132-169 255/35R19 K1c K2b K5d K6h K6i K8c
Audi TT RS (II) 250, 265 235/35R19 K1a K1b K2b K44 K46 K56 M+S A12 A14 A18
8J 250, 265 245/35R19 K1c K2b K41 K46 K56 M+S A56 Cbo Cpe
e1*2001/116* S02
0369*00-16
Audi TTS (III) 210, 228 225/35R19 K6g M+S T84 T88 A12 A14 A18
8J 210, 228 225/40R19 K6g M+S A56 Cbo Cpe
e1*2001/116* 210, 228 235/35R19 K1a K2b K6g K8c M+S S02
0369*18-.. 210, 228 245/35R19 K1a K2b K6g K8c
ab MJ 2015 (8S) 210, 228 255/30R19 K1c K2b K5d K6h K6i K8c
210, 228 255/35R19 K1c K2b K5d K6h K6i K8c
Seat Alhambra 85-162 225/40R19 K2b T93 140 A12 A14 A18
7N 85-162 245/35R19 K1a K2c T93 140 A57 S03
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl- Facelift 2015
Seat Altea / Toledo 63-110 215/35R19 K1c K2b T85 A12 A14 A18
5P, 5PN 63-155 225/35R19 K1c K2b K41 K44 K45 T84 T88 A60 Flh K46
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c K2b K41 K43 K44 K45 T87 K56 KOV SeF
e9*2007/46*0012*.. T91 Sth V19 S02
63-155 255/30R19 K2c K44 R03 T91
Seat Ateca 85, 110 225/40R19 K1c K2b A12 A14 A18
5FP 85, 110 225/45R19 G01 K1c K2b A58 F23 V19
e9*2007/46*6394*.. 85, 110 235/40R19 K1c K2b S03
- Frontantrieb 85, 110 245/35R19 K1c K2b K6v K8c
85, 110 245/40R19 K1c K2b K6v K8c
85, 110 255/35R19 K1c K2b K6x K8i
Seat Ateca 4drive 110, 140 225/40R19 K1a K1b K2b A12 A14 A18
5FP 110, 140 225/45R19 K1a K1b K2b A56 F24 S03
e9*2007/46*6394*.. 110, 140 235/40R19 K1c K2b
110, 140 245/40R19 K1c K2b K6v K8c
Seat Exeo / Exeo ST 75-155 225/35R19 K1a K1b T88 A12 A14 A18
3R, 3RN 75-155 235/35R19 K1c K2b K3b K6g K8b T87 T91 A58 Car Lim
e9*2001/116*0072*.., S02
e9*2007/46*0011*..
Seat Leon 63-118 215/35R19 K1a K1b K2b K41 K46 R37 T85 A12 A14 A18
1P, 1PN 63-195 225/35R19 K1c K2b K41 K43 K44 K46 T84 T88 A58 Flh K27
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1c K2b K41 K43 K44 K46 S02
e9*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

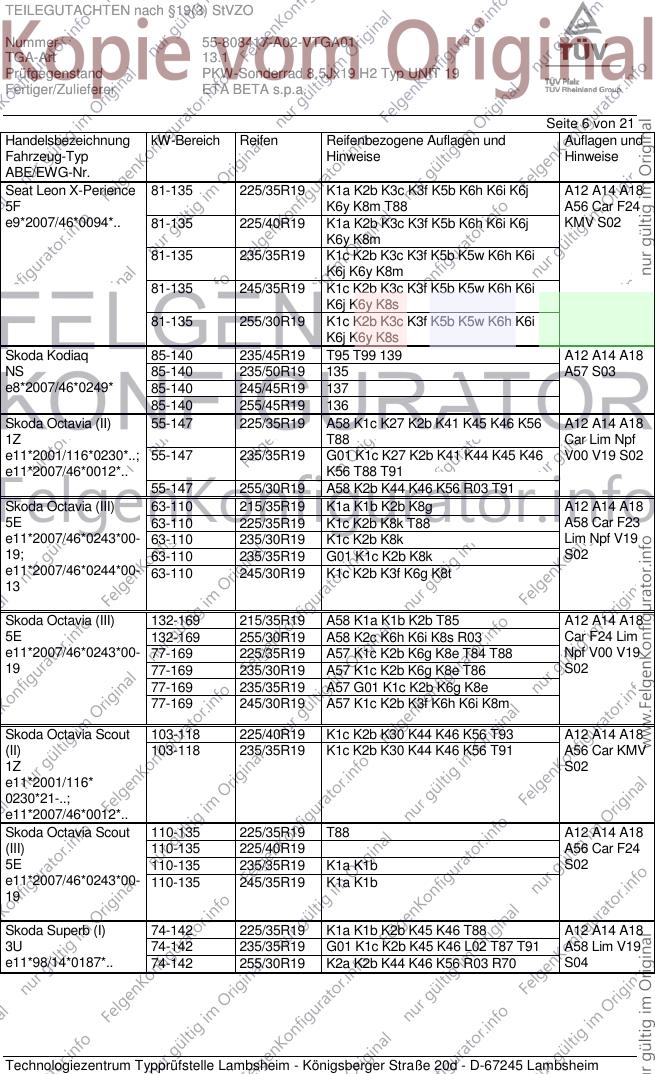

Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon X-Perience 81-135 225/35R19 K1a K2b K3c K3f K5b K6h K6i K6j A12 A14 A18
5F K6y K8m T88 A56 Car F24
e9*2007/46*0094*.. 81-135 225/40R19 K1a K2b K3c K3f K5b K6h K6i K6j KMV S02
K6y K8m
81-135 235/35R19 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m
81-135 245/35R19 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8s
81-135 255/30R19 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8s
Skoda Kodiaq 85-140 235/45R19 T95 T99 139 A12 A14 A18
NS 85-140 235/50R19 135 A57 S03
e8*2007/46*0249* 85-140 245/45R19 137
85-140 255/45R19 136
Skoda Octavia (II) 55-147 225/35R19 A58 K1c K27 K2b K41 K45 K46 K56 A12 A14 A18
1Z T88 Car Lim Npf
e11*2001/116*0230*..; 55-147 235/35R19 G01 K1c K27 K2b K41 K44 K45 K46 V00 V19 S02
e11*2007/46*0012*.. K56 T88 T91
55-147 255/30R19 A58 K2b K44 K46 K56 R03 T91
Skoda Octavia (III) 63-110 215/35R19 K1a K1b K2b K8g A12 A14 A18
5E 63-110 225/35R19 K1c K2b K8k T88 A58 Car F23
e11*2007/46*0243*00- 63-110 235/30R19 K1c K2b K8k Lim Npf V19
19; 63-110 235/35R19 G01 K1c K2b K8k S02
e11*2007/46*0244*00- 63-110 245/30R19 K1c K2b K3f K6g K8t
13
Skoda Octavia (III) 132-169 215/35R19 A58 K1a K1b K2b T85 A12 A14 A18
5E 132-169 255/30R19 A58 K2c K6h K6i K8s R03 Car F24 Lim
e11*2007/46*0243*00- 77-169 225/35R19 A57 K1c K2b K6g K8e T84 T88 Npf V00 V19
19 77-169 235/30R19 A57 K1c K2b K6g K8e T86 S02
77-169 235/35R19 A57 G01 K1c K2b K6g K8e
77-169 245/30R19 A57 K1c K2b K3f K6h K6i K8m
Skoda Octavia Scout 103-118 225/40R19 K1c K2b K30 K44 K46 K56 T93 A12 A14 A18
(II) 103-118 235/35R19 K1c K2b K30 K44 K46 K56 T91 A56 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 225/35R19 T88 A12 A14 A18
(III) 110-135 225/40R19 A56 Car F24
5E 110-135 235/35R19 K1a K1b S02
e11*2007/46*0243*00- 110-135 245/35R19 K1a K1b
19
Skoda Superb (I) 74-142 225/35R19 K1a K1b K2b K45 K46 T88 A12 A14 A18
3U 74-142 235/35R19 G01 K1c K2b K45 K46 L02 T87 T91 A58 Lim V19
e11*98/14*0187*.. 74-142 255/30R19 K2a K2b K44 K46 K56 R03 R70 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

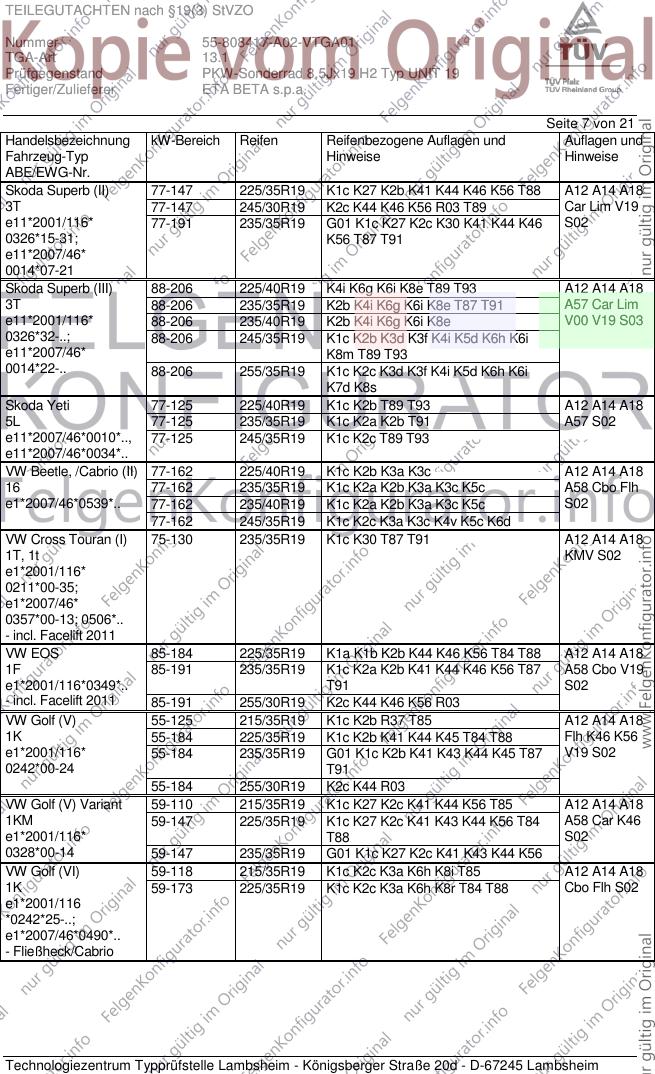

Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 225/35R19 K1c K27 K2b K41 K44 K46 K56 T88 A12 A14 A18
3T 77-147 245/30R19 K2c K44 K46 K56 R03 T89 Car Lim V19
e11*2001/116* 77-191 235/35R19 G01 K1c K27 K2c K30 K41 K44 K46 S02
0326*15-31; K56 T87 T91
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-206 225/40R19 K4i K6g K6i K8e T89 T93 A12 A14 A18
3T 88-206 235/35R19 K2b K4i K6g K6i K8e T87 T91 A57 Car Lim
e11*2001/116* 88-206 235/40R19 K2b K4i K6g K6i K8e V00 V19 S03
0326*32-..; 88-206 245/35R19 K1c K2b K3d K3f K4i K5d K6h K6i
e11*2007/46* K8m T89 T93
0014*22-.. 88-206 255/35R19 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s
Skoda Yeti 77-125 225/40R19 K1c K2b T89 T93 A12 A14 A18
5L 77-125 235/35R19 K1c K2a K2b T91 A57 S02
e11*2007/46*0010*.., 77-125 245/35R19 K1c K2c T89 T93
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 K1c K2b K3a K3c A12 A14 A18
16 77-162 235/35R19 K1c K2a K2b K3a K3c K5c A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/40R19 K1c K2a K2b K3a K3c K5c S02
77-162 245/35R19 K1c K2c K3a K3c K4v K5c K6d
VW Cross Touran (I) 75-130 235/35R19 K1c K30 T87 T91 A12 A14 A18
1T, 1t KMV S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW EOS 85-184 225/35R19 K1a K1b K2b K44 K46 K56 T84 T88 A12 A14 A18
1F 85-191 235/35R19 K1c K2a K2b K41 K44 K46 K56 T87 A58 Cbo V19
e1*2001/116*0349*.. T91 S02
- incl. Facelift 2011 85-191 255/30R19 K2c K44 K46 K56 R03
VW Golf (V) 55-125 215/35R19 K1c K2b R37 T85 A12 A14 A18
1K 55-184 225/35R19 K1c K2b K41 K44 K45 T84 T88 Flh K46 K56
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K41 K43 K44 K45 T87 V19 S02
0242*00-24 T91
55-184 255/30R19 K2c K44 R03
VW Golf (V) Variant 59-110 215/35R19 K1c K27 K2c K41 K44 K56 T85 A12 A14 A18
1KM 59-147 225/35R19 K1c K27 K2c K41 K43 K44 K56 T84 A58 Car K46
e1*2001/116* T88 S02
0328*00-14 59-147 235/35R19 G01 K1c K27 K2c K41 K43 K44 K56
VW Golf (VI) 59-118 215/35R19 K1c K2c K3a K6h K8i T85 A12 A14 A18
1K 59-173 225/35R19 K1c K2c K3a K6h K8r T84 T88 Cbo Flh S02
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/35R19 K1c K2b K3a K6h K8i T85 A12 A14 A18
1KM 59-118 225/35R19 K1c K2c K3a K6h K8r T84 T88 Car S02
e1*2001/116*0328*..;
e1*2007/46*
0492*00-05
VW Golf (VII) Alltrack 81-135 225/35R19 K1c K3b K6h K6i K6x K8m T88 A12 A14 A18
AUV 81-135 225/40R19 K1c K3b K6h K6i K6x K8m A56 Car F24
e1*2007/46*0627*.. 81-135 235/35R19 K1c K2b K3b K6h K6i K6x K8m KMV S02
VW Golf Plus 55-125 225/35R19 K1c K27 K2c K41 K43 K56 T84 T88 A12 A14 A18
1KP 55-125 235/35R19 G01 K1c K27 K2c K41 K43 K56 T87 A58 Flh K44
e1*2001/116*0304*..; T91 S02
e1*2007/46*0491*.. 55-85 215/35R19 K1c K27 K2c K41 K56 T85
VW Jetta 66-110 215/35R19 K1c K27 K2c K41 K44 K56 T85 A12 A14 A18
1KM 66-147 225/35R19 K1c K27 K2c K41 K43 K44 K56 T84 A58 K46 Sth
e1*2001/116*0328*.. T88 S02
66-147 235/35R19 G01 K1c K27 K2c K41 K43 K44 K56
VW Passat (V) 66-142 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A12 A14 A18
3B Car L02 Lim
e1*95/54*0043*.., R21 S04
e1*98/14*0043*..
VW Passat (V) 74-142 225/35R19 K41 K45 K46 L02 T84 T88 A12 A14 A18
3BG Car Lim S04
e1*98/14*0157*..,
e1*2001/116*0157*..
VW Passat (V) W8 202 235/35R19 G01 K1c K2b K41 K44 K45 K46 K56 A12 A14 A18
3BS T91 B11 Car Lim
e1*98/14*0173*.., R21 S02
e1*2001/116*0173*..
VW Passat (VI) 75-147 225/35R19 K1c K2b K44 K46 K56 T88 A12 A14 A18
3C 75-147 235/35R19 K1c K2b K41 K44 K46 K56 T87 T91 Lim V19 S02
e1*2001/116* 75-147 255/30R19 K2b K44 K46 K56 R03
0307*00-23
VW Passat (VI) 184 235/35R19 K1c K2b K41 K44 K46 K56 T87 T91 A12 A14 A18
3C 184 255/30R19 K2b K44 K46 K56 R03 Lim V19 S02
e1*2001/116*
0307*00-23
VW Passat (VI) 184 235/35R19 K1c K2b K41 K44 K46 K56 T91 A12 A14 A18
Variant 184 255/30R19 K2c K44 K46 K56 R03 T91 Car V19 S02
3C
e1*2001/116*
0307*00-23
VW Passat (VI) 75-147 225/35R19 K1c K2b K44 K46 K56 T88 A12 A14 A18
Variant 75-147 235/35R19 K1c K2b K41 K44 K46 K56 T87 T91 Car V19 S02
3C 75-147 255/30R19 K2c K44 K46 K56 R03 T91
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

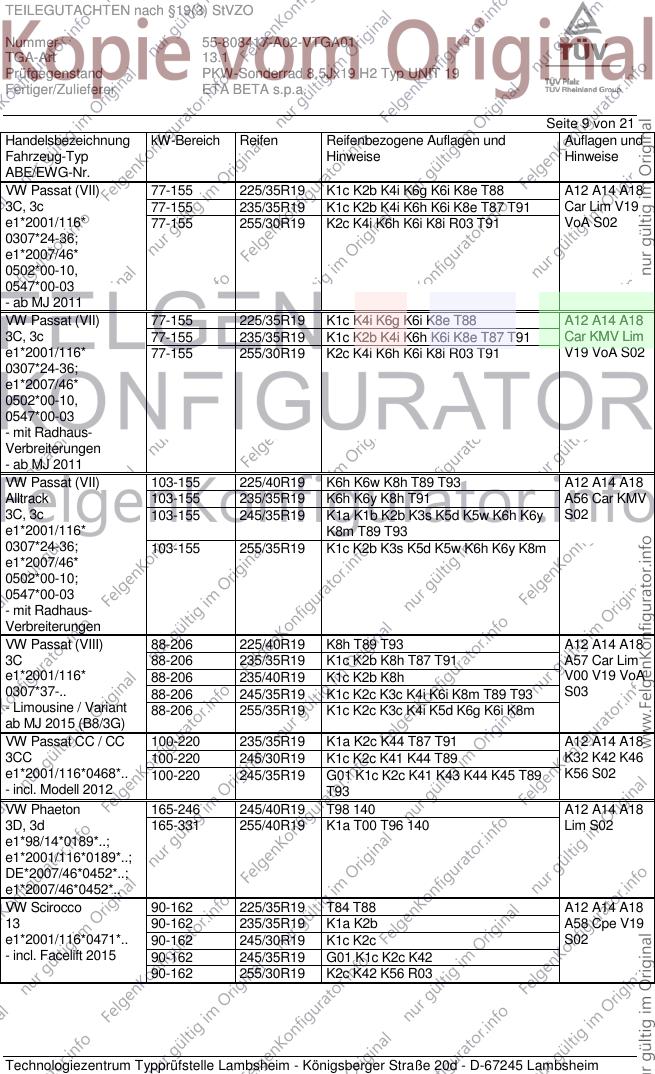

Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 225/35R19 K1c K2b K4i K6g K6i K8e T88 A12 A14 A18
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 T91 Car Lim V19
e1*2001/116* 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91 VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 225/35R19 K1c K4i K6g K6i K8e T88 A12 A14 A18
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 T91 Car KMV Lim
e1*2001/116* 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91 V19 VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) 103-155 225/40R19 K6h K6w K8h T89 T93 A12 A14 A18
Alltrack 103-155 235/35R19 K6h K6y K8h T91 A56 Car KMV
3C, 3c 103-155 245/35R19 K1a K1b K2b K3s K5d K5w K6h K6y S02
e1*2001/116* K8m T89 T93
0307*24-36; 103-155 255/35R19 K1c K2b K3s K5d K5w K6h K6y K8m
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 225/40R19 K8h T89 T93 A12 A14 A18
3C 88-206 235/35R19 K1c K2b K8h T87 T91 A57 Car Lim
e1*2001/116* 88-206 235/40R19 K1c K2b K8h V00 V19 VoA
0307*37-.. 88-206 245/35R19 K1c K2c K3c K4i K6i K8m T89 T93 S03
- Limousine / Variant 88-206 255/35R19 K1c K2c K3c K4i K5d K6g K6i K8m
ab MJ 2015 (B8/3G)
VW Passat CC / CC 100-220 235/35R19 K1a K2c K44 T87 T91 A12 A14 A18
3CC 100-220 245/30R19 K1c K2c K41 K44 T89 K32 K42 K46
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1c K2c K41 K43 K44 K45 T89 K56 S02
- incl. Modell 2012 T93
VW Phaeton 165-246 245/40R19 T98 140 A12 A14 A18
3D, 3d 165-331 255/40R19 K1a T00 T96 140 Lim S02
e1*98/14*0189*..;
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/35R19 T84 T88 A12 A14 A18
13 90-162 235/35R19 K1a K2b A58 Cpe V19
e1*2001/116*0471*.. 90-162 245/30R19 K1c K2c S02
- incl. Facelift 2015 90-162 245/35R19 G01 K1c K2c K42
90-162 255/30R19 K2c K42 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

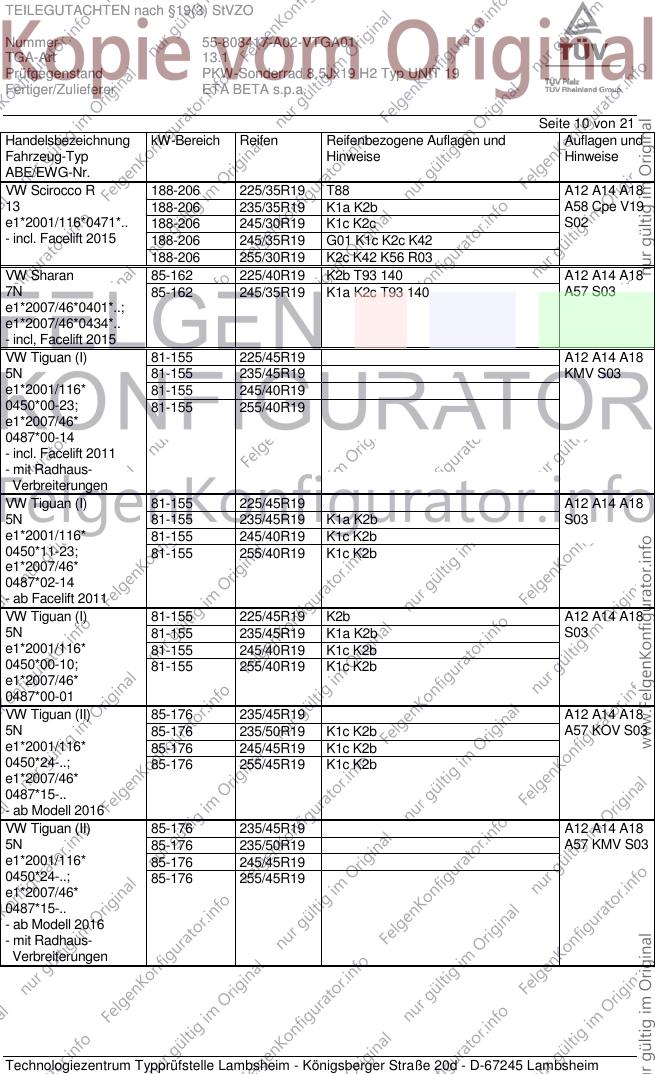

Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco R 188-206 225/35R19 T88 A12 A14 A18
13 188-206 235/35R19 K1a K2b A58 Cpe V19
e1*2001/116*0471*.. 188-206 245/30R19 K1c K2c S02
- incl. Facelift 2015 188-206 245/35R19 G01 K1c K2c K42
188-206 255/30R19 K2c K42 K56 R03
VW Sharan 85-162 225/40R19 K2b T93 140 A12 A14 A18
7N 85-162 245/35R19 K1a K2c T93 140 A57 S03
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl, Facelift 2015
VW Tiguan (I) 81-155 225/45R19 A12 A14 A18
5N 81-155 235/45R19 KMV S03
e1*2001/116* 81-155 245/40R19
0450*00-23; 81-155 255/40R19
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 A12 A14 A18
5N 81-155 235/45R19 K1a K2b S03
e1*2001/116* 81-155 245/40R19 K1c K2b
0450*11-23; 81-155 255/40R19 K1c K2b
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 K2b A12 A14 A18
5N 81-155 235/45R19 K1a K2b S03
e1*2001/116* 81-155 245/40R19 K1c K2b
0450*00-10; 81-155 255/40R19 K1c K2b
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/45R19 A12 A14 A18
5N 85-176 235/50R19 K1c K2b A57 KOV S03
e1*2001/116* 85-176 245/45R19 K1c K2b
0450*24-..; 85-176 255/45R19 K1c K2b
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 85-176 235/45R19 A12 A14 A18
5N 85-176 235/50R19 A57 KMV S03
e1*2001/116* 85-176 245/45R19
0450*24-..; 85-176 255/45R19
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

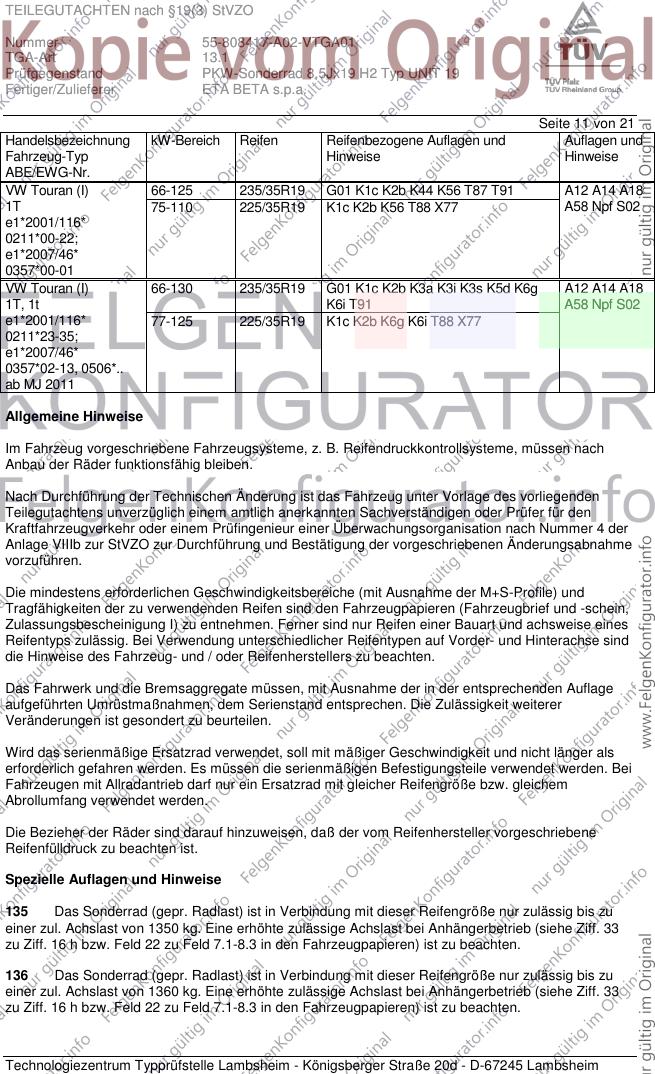

Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-125 235/35R19 G01 K1c K2b K44 K56 T87 T91 A12 A14 A18
1T 75-110 225/35R19 K1c K2b K56 T88 X77 A58 Npf S02
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 235/35R19 G01 K1c K2b K3a K3i K3s K5d K6g A12 A14 A18
1T, 1t K6i T91 A58 Npf S02
e1*2001/116* 77-125 225/35R19 K1c K2b K6g K6i T88 X77
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 12 von 21
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 13 von 21
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

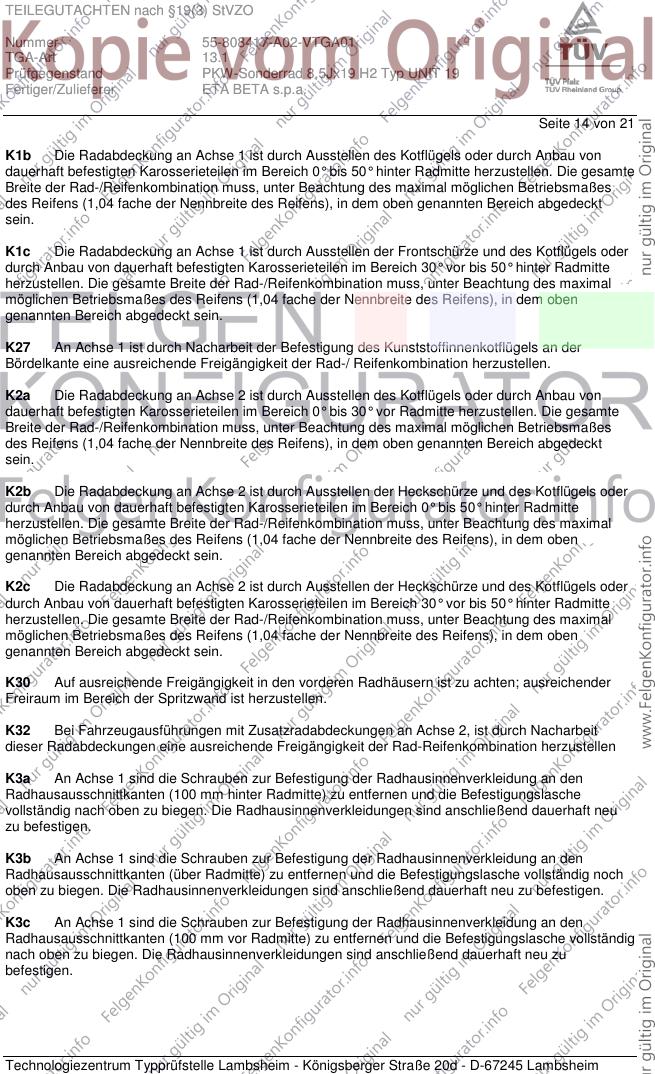

Seite 14 von 21
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

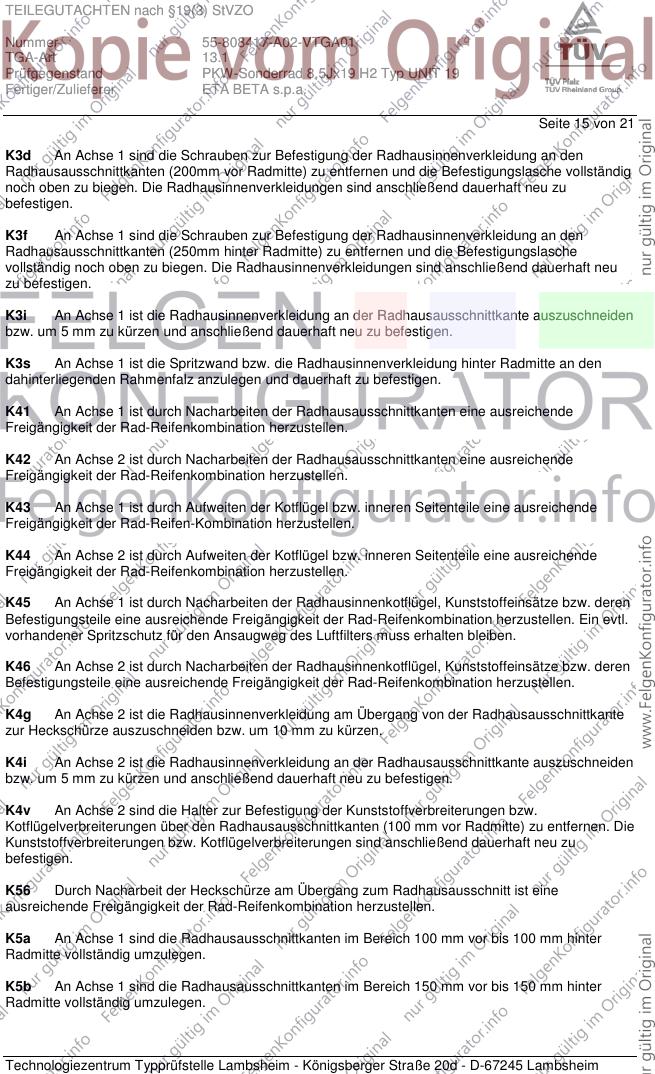

Seite 15 von 21
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

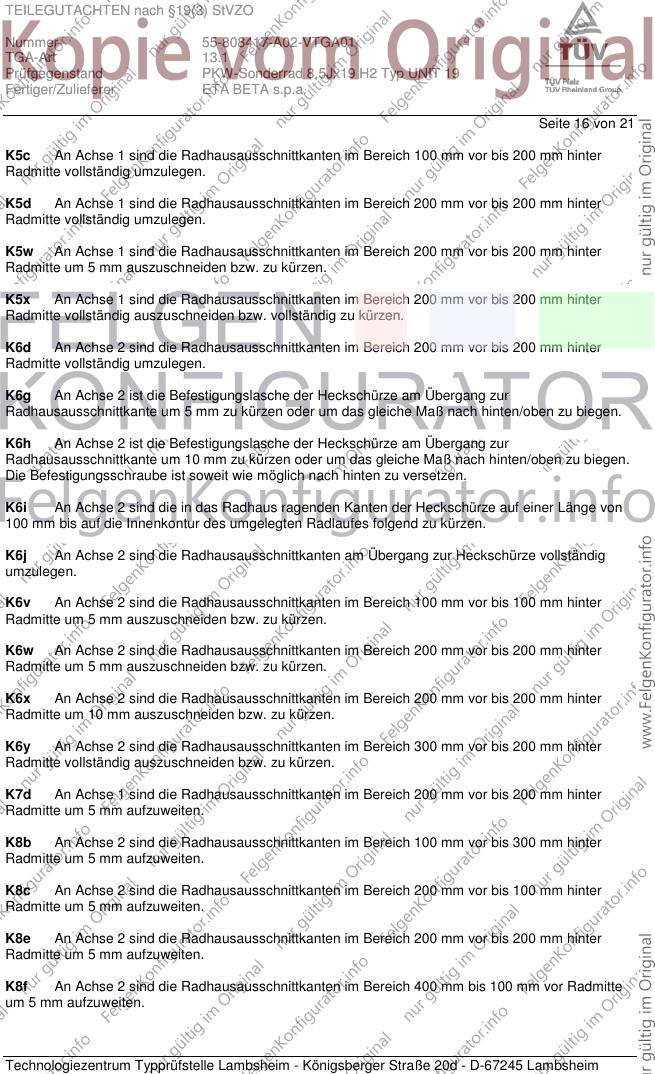

Seite 16 von 21
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 17 von 21
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

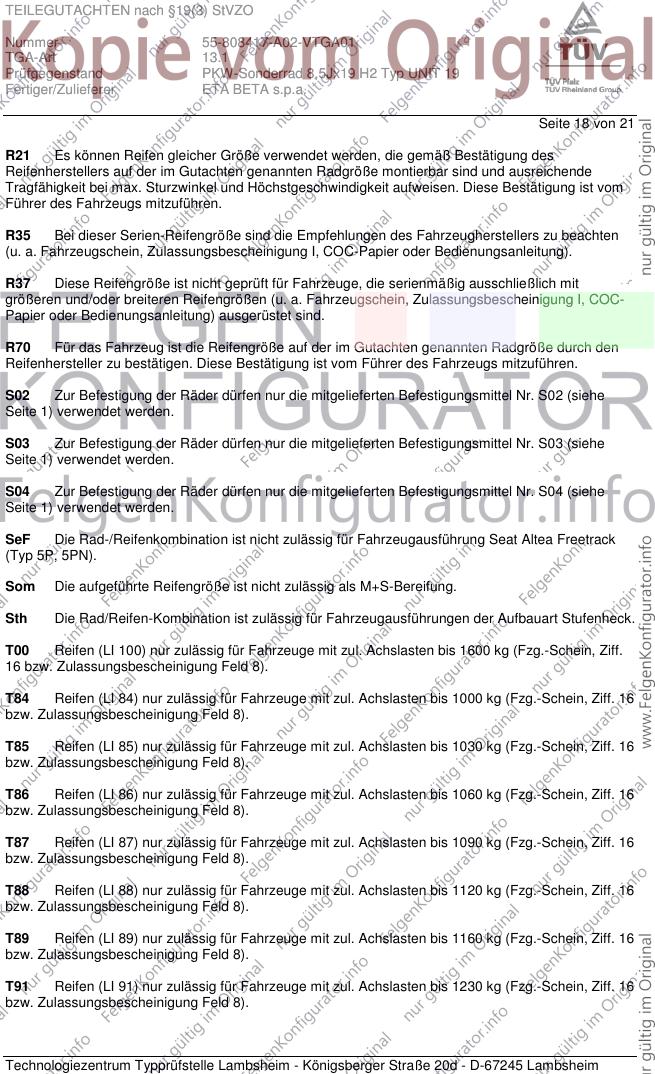

Seite 18 von 21
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Som Die aufgeführte Reifengröße ist nicht zulässig als M+S-Bereifung.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.

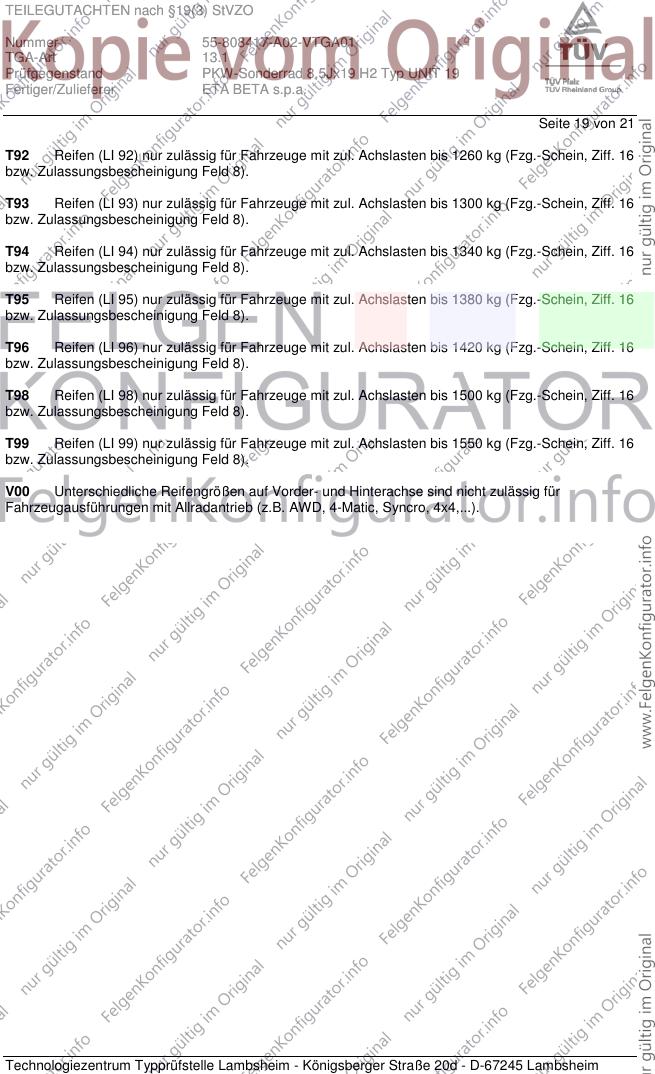

Seite 19 von 21
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 20 von 21
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-808417-A02-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ UNIT 19
Fertiger/Zulieferer ETA BETA s.p.a.
Seite 21 von 21
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in bei Cariano Del Colle (BS) ab Mai 2017
durchgeführt. Die Verwendungsprüfung fand am 23. August 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum April 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. August 2017
Schmidt 00277223.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
