|AB AB201701837|
|GA 2017-8-0192-03-00-00-2017606|
|PP 192|
|CP- ABRKZ-|9400|9401|

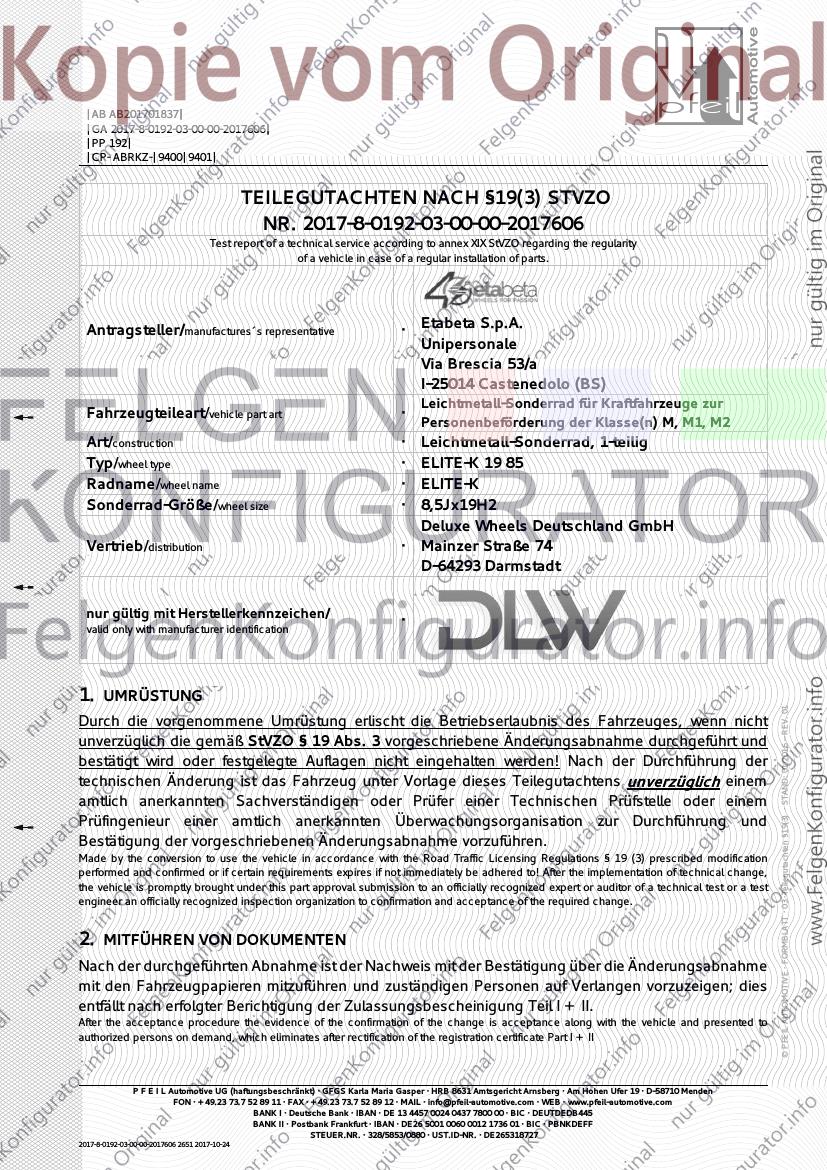

TEILEGUTACHTEN NACH §19(3) STVZO
NR. 2017-8-0192-03-00-00-2017606
Test report of a technical service according to annex XIX StVZO regarding the regularity
of a vehicle in case of a regular installation of parts.
Antragsteller/manufactures´s representative · Etabeta S.p.A.
Unipersonale
Via Brescia 53/a
I-25014 Castenedolo (BS)
Leichtmetall-Sonderrad für Kraftfahrzeuge zur
Fahrzeugteileart/vehicle part art ·
Personenbeförderung der Klasse(n) M, M1, M2
Art/construction · Leichtmetall-Sonderrad, 1-teilig
Typ/wheel type · ELITE-K 19 85
Radname/wheel name · ELITE-K
Sonderrad-Größe/wheel size · 8,5Jx19H2
Deluxe Wheels Deutschland GmbH
Vertrieb/distribution · Mainzer Straße 74
D-64293 Darmstadt
nur gültig mit Herstellerkennzeichen/
valid only with manufacturer identification
·
1. UMRÜSTUNG
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
Durch die vorgenommene Umrüstung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht
unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und
bestätigt wird oder festgelegte Auflagen nicht eingehalten werden! Nach der Durchführung der
technischen Änderung ist das Fahrzeug unter Vorlage dieses Teilegutachtens unverzüglich einem
amtlich anerkannten Sachverständigen oder Prüfer einer Technischen Prüfstelle oder einem
Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung und
Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Made by the conversion to use the vehicle in accordance with the Road Traffic Licensing Regulations § 19 (3) prescribed modification
performed and confirmed or if certain requirements expires if not immediately be adhered to! After the implementation of technical change,
the vehicle is promptly brought under this part approval submission to an officially recognized expert or auditor of a technical test or a test
engineer an officially recognized inspection organization to confirmation and acceptance of the required change.
2. MITFÜHREN VON DOKUMENTEN
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme
mit den Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies
entfällt nach erfolgter Berichtigung der Zulassungsbescheinigung Teil I + II.
After the acceptance procedure the evidence of the confirmation of the change is acceptance along with the vehicle and presented to
authorized persons on demand, which eliminates after rectification of the registration certificate Part I + II
P F E I L Automotive UG (haftungsbeschränkt) · GFGS Karla Maria Gasper · HRB 8631 Amtsgericht Arnsberg · Am Hohen Ufer 19 · D-58710 Menden
FON · +49.23 73.7 52 89 11 · FAX · +49.23 73.7 52 89 12 · MAIL · info@pfeil-automotive.com · WEB · www.pfeil-automotive.com
BANK I · Deutsche Bank · IBAN · DE 13 4457 0024 0437 7800 00 · BIC · DEUTDEDB445
BANK II · Postbank Frankfurt · IBAN · DE26 5001 0060 0012 1736 01 · BIC · PBNKDEFF
STEUER.NR. · 328/5853/0880 · UST.ID-NR. · DE265318727
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017
3. BERICHTIGUNG DER FAHRZEUGPAPIERE
Die Berichtigung der Fahrzeugpapiere (Zulassungsbescheinigung Teil I + II, oder Fahrzeugbrief und
Fahrzeugschein, Betriebserlaubnis nach § 18 Abs. 5 StVZO oder Anhängerverzeichnis) durch die
zuständige Zulassungsbehörde ist durch den Fahrzeughalter entsprechend der Festlegung in der
Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Which the vehicle documents (certificate part I + II, or vehicle registration and vehicle registration, approval according to § 18 paragraph 5
homologation or pendant directory) by the competent licensing authority to apply by the vehicle owner in accordance with the provisions of
the confirmation of the proper change.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
4. HINWEISE/SPECIAL REFERENCES
Das Leichtmetall-Sonderrad ELITE-K als Radtyp ELITE-K 19 85 an ACHSE-1- ist zulässig, mit den unter
Ziff. 5 aufgeführten gleichen Maulweiten oder unterschiedlichen Maulweiten an ACHSE-2- gleichen
Radtypes. Die einzelnen Kombinationsmöglichkeiten sind der Verwendungsbereichsanlage(n) zu
entnehmen. Andere Leichtmetall-Sonderrad Kombinationen sind nicht zulässig.
Eine Deaktivierung des OEM-Reifendruckkontrollsystems führt zu einer Nicht-Vorschriftsmäßigkeit des
gesamten Fahrzeugs. Bei Fahrzeugen mit serienmäßigem Reifenfülldruckkontrollsystem mit
Druckmesssensor am/im Rad kann das serienmäßige System verwendet werden, wenn beim Einbau
in das Leichtmetall-Sonderrad die Hinweise des Fahrzeugherstellers beachtet werden.
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben. Es ist nur die Verwendung von Metallschraubventilen
mit Überwurfmuttern von außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim)
entsprechen und die für einen Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
4.1. ZUBEHÖR/ACCESSORIES
Es ist nur das im jeweiligen Verwendungsbereich beschriebene Zubehör zu verwenden bzw. zulässig. Die
Verwendung von Zubehör, das nicht vom Radhersteller mitgeliefert wird, ist unzulässig.
It is only permitted to use accessories described in the respective field of use. The use accessories that are not supplied by the wheel
manufacturer is inadmissible.
Die Zentrierung des Leichtmetall-Sonderrades erfolgt über Zentrierringe ww. aus den Werkstoffen Kunststoff oder
Aluminium. Für Fahrzeuge mit einer Höchstgeschwindigkeit über 240km/h sind ausschließlich Zentrierringe aus
dem Werkstoff Aluminium zu verwenden. Die Radausführungen, die fixgebohrt sind und ohne Zentrierring
auskommen, sind hiervon ausgenommen.
The centering of the light alloy wheel is special about the centering made from PVC or aluminum. For vehicles with a top speed over 240km/h
are to be used exclusively centering rings out of aluminum. The wheel which are designs fix bored, do not require centering are excluded.
4.2. BEFESTIGUNG/WHEEL FIXING
Die Leichtmetall-Sonderräder ELITE-K 19 85 sind entsprechend den Vorgaben des jeweiligen
Verwendungsbereiches mit den darin beschriebenen Radbefestigungsteilen zu befestigen.
The light alloy wheels special type of wheel shall be mounted according to the specifications of each use area with the described screws or
nuts therein.
ID: 73 Seite 2 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im jeweiligen
Verwendungsbereich aufgeführten Fahrzeughersteller.
The torque of the light-alloy wheels on the vehicle meets the requirements of the respective application area listed vehicle manufacturer.
5. KOMBINATION/COMBINATION
Die Verwendung des Leichtmetall-Sonderrades ist an ACHSE -1- in Verbindung mit den unter diesem
Gliederungspunkt genannten Sonderrädern für die Hinterachse als Rad-/Reifenkombination mit
gleichen bzw. unterschiedlichen Maulweiten zulässig.
ACHSE-1- ACHSE-2-
Sonderrad-Größe Typ Sonderrad-Größe Typ
wheel size wheel type wheel size wheel type
8,5Jx19H2 ELITE-K 19 85 8,5Jx19H2 ELITE-K 19 85
8,5Jx19H2 ELITE 19
--- ---
--- ---
--- ---
5.1. VERWEIS AUF TEILEGUTACHTEN NACH §19(3) STVZO/REFERENCE TO OTHER APPROVALS
Position Sonderrad-Größe Typ Verweis auf KBA-Typzeichen
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
wheel size wheel type reference to German type approval
ACHSE-1- 8,5Jx19H2 ELITE-K 19 2017-8-0192-03-00-00-2017606 -entfällt-
85
ACHSE-2- 8,5Jx19H2 ELITE-K 19 2017-8-0192-03-00-00-2017606 -entfällt-
85
ACHSE-1- 8,5Jx19H2 ELITE 19 2017-8-0191-03-00-00-2017606 ---
6. AUSFÜHRUNGS-ÜBERSICHT/VERSION-OVERVIEW
Ausführungsbezeichnung Loch- Mitten- Einpress- zul. Rad- zul. Abroll- gültig ab
versions marking kreis loch tiefe last umfang Fertig.
Ausführung (mm) center- wheel load rolling date of
version Kennzeichnung bore inset capacity circumference manufacture
/-zahl
Rad Zentrierring PCD/
wheel mark center ring
(mm) (mm) (kg) (mm) Datum
holes
ELITE-K 19 85 5R1 ELITE-K 19 85 78,1-57,1 112/5 57,1 45 615 2050 05/2017
ID: 73 Seite 3 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017

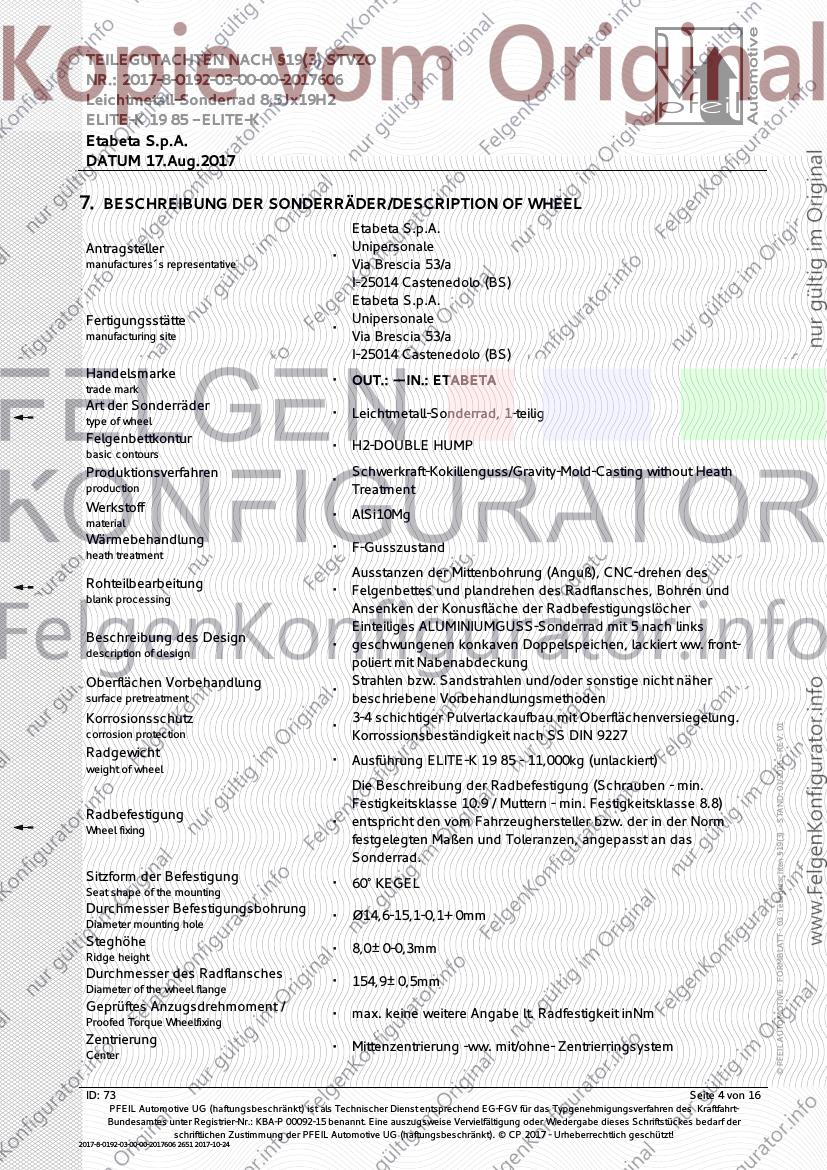

7. BESCHREIBUNG DER SONDERRÄDER/DESCRIPTION OF WHEEL
Etabeta S.p.A.
Antragsteller Unipersonale
·
manufactures´s representative Via Brescia 53/a
I-25014 Castenedolo (BS)
Etabeta S.p.A.
Fertigungsstätte Unipersonale
·
manufacturing site Via Brescia 53/a
I-25014 Castenedolo (BS)
Handelsmarke
trade mark
· OUT.: -- IN.: ETABETA
Art der Sonderräder
type of wheel
· Leichtmetall-Sonderrad, 1-teilig
Felgenbettkontur
basic contours
· H2-DOUBLE HUMP
Produktionsverfahren Schwerkraft-Kokillenguss/Gravity-Mold-Casting without Heath
·
production Treatment
Werkstoff
material
· AlSi10Mg
Wärmebehandlung
heath treatment
· F-Gusszustand
Ausstanzen der Mittenbohrung (Anguß), CNC-drehen des
Rohteilbearbeitung
blank processing
· Felgenbettes und plandrehen des Radflansches, Bohren und
Ansenken der Konusfläche der Radbefestigungslöcher
Einteiliges ALUMINIUMGUSS-Sonderrad mit 5 nach links
Beschreibung des Design
description of design
· geschwungenen konkaven Doppelspeichen, lackiert ww. front-
poliert mit Nabenabdeckung
Oberflächen Vorbehandlung Strahlen bzw. Sandstrahlen und/oder sonstige nicht näher
·
surface pretreatment beschriebene Vorbehandlungsmethoden
Korrosionsschutz 3-4 schichtiger Pulverlackaufbau mit Oberflächenversiegelung.
·
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
corrosion protection Korrossionsbeständigkeit nach SS DIN 9227
Radgewicht
weight of wheel
· Ausführung ELITE-K 19 85 - 11,000kg (unlackiert)
Die Beschreibung der Radbefestigung (Schrauben - min.
Festigkeitsklasse 10.9 / Muttern - min. Festigkeitsklasse 8.8)
Radbefestigung
Wheel fixing
· entspricht den vom Fahrzeughersteller bzw. der in der Norm
festgelegten Maßen und Toleranzen, angepasst an das
Sonderrad.
Sitzform der Befestigung
Seat shape of the mounting
· 60° KEGEL
Durchmesser Befestigungsbohrung
Diameter mounting hole
· Ø14,6-15,1-0,1+0mm
Steghöhe
Ridge height
· 8,0±0-0,3mm
Durchmesser des Radflansches
Diameter of the wheel flange
· 154,9±0,5mm
Geprüftes Anzugsdrehmoment /
Proofed Torque Wheelfixing
· max. keine weitere Angabe lt. Radfestigkeit inNm
Zentrierung
Center
· Mittenzentrierung -ww. mit/ohne- Zentrierringsystem
ID: 73 Seite 4 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017

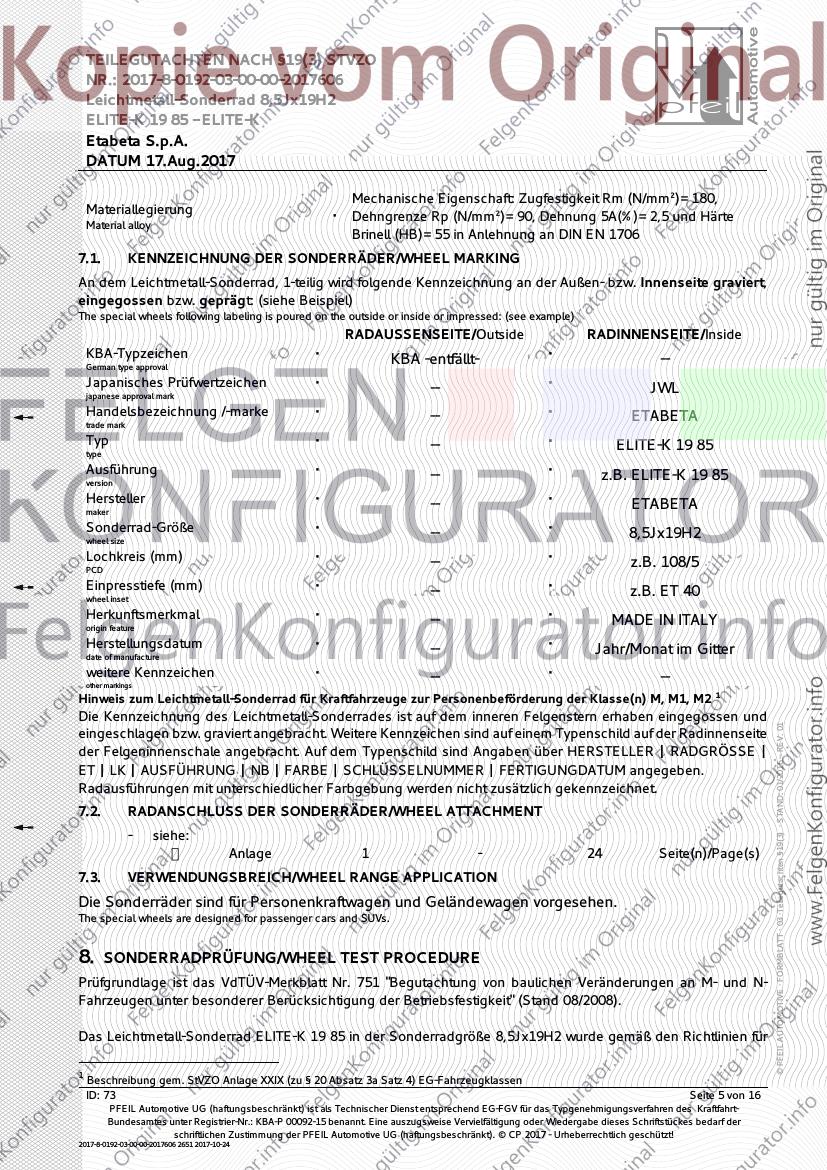

Mechanische Eigenschaft: Zugfestigkeit Rm (N/mm²)=180,
Materiallegierung
Material alloy
· Dehngrenze Rp (N/mm²)=90, Dehnung 5A(%)=2,5 und Härte
Brinell (HB)=55 in Anlehnung an DIN EN 1706

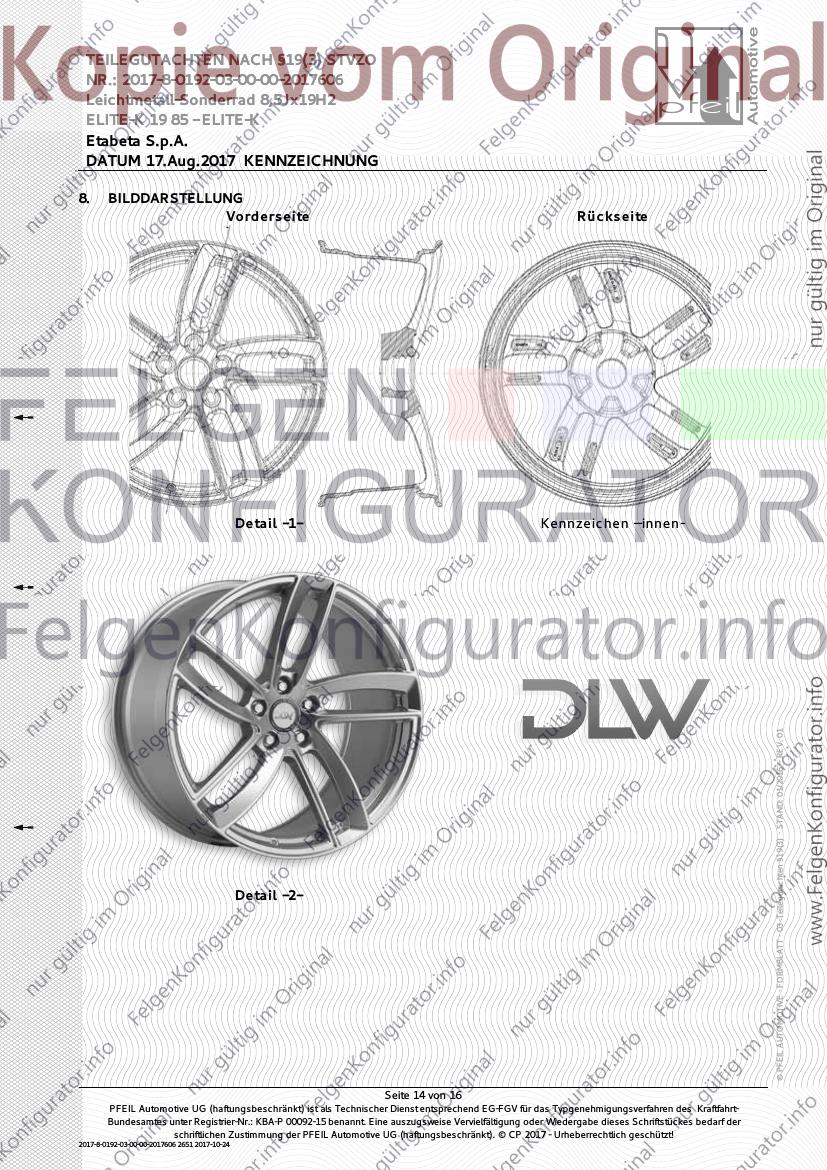

7.1. KENNZEICHNUNG DER SONDERRÄDER/WHEEL MARKING
An dem Leichtmetall-Sonderrad, 1-teilig wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert,
eingegossen bzw. geprägt: (siehe Beispiel)
The special wheels following labeling is poured on the outside or inside or impressed: (see example)
RADAUSSENSEITE/Outside RADINNENSEITE/Inside
KBA-Typzeichen · KBA -entfällt- · --
German type approval
Japanisches Prüfwertzeichen · -- · JWL
japanese approval mark
Handelsbezeichnung /-marke · -- · ETABETA
trade mark
Typ · -- · ELITE-K 19 85
type
Ausführung · -- · z.B. ELITE-K 19 85
version
Hersteller · -- · ETABETA
maker
Sonderrad-Größe · -- · 8,5Jx19H2
wheel size
Lochkreis (mm) · -- · z.B. 108/5
PCD
Einpresstiefe (mm) · -- · z.B. ET 40
wheel inset
Herkunftsmerkmal · -- · MADE IN ITALY
origin feature
Herstellungsdatum · -- · Jahr/Monat im Gitter
date of manufacture
weitere Kennzeichen · -- · --
other markings
1
Hinweis zum Leichtmetall-Sonderrad für Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M, M1, M2
Die Kennzeichnung des Leichtmetall-Sonderrades ist auf dem inneren Felgenstern erhaben eingegossen und
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
eingeschlagen bzw. graviert angebracht. Weitere Kennzeichen sind auf einem Typenschild auf der Radinnenseite
der Felgeninnenschale angebracht. Auf dem Typenschild sind Angaben über HERSTELLER | RADGRÖSSE |
ET | LK | AUSFÜHRUNG | NB | FARBE | SCHLÜSSELNUMMER | FERTIGUNGDATUM angegeben.
Radausführungen mit unterschiedlicher Farbgebung werden nicht zusätzlich gekennzeichnet.
7.2. RADANSCHLUSS DER SONDERRÄDER/WHEEL ATTACHMENT
- siehe:
► Anlage 1 - 24 Seite(n)/Page(s)
7.3. VERWENDUNGSBREICH/WHEEL RANGE APPLICATION
Die Sonderräder sind für Personenkraftwagen und Geländewagen vorgesehen.
The special wheels are designed for passenger cars and SUVs.
8. SONDERRADPRÜFUNG/WHEEL TEST PROCEDURE
Prüfgrundlage ist das VdTÜV-Merkblatt Nr. 751 "Begutachtung von baulichen Veränderungen an M- und N-
Fahrzeugen unter besonderer Berücksichtigung der Betriebsfestigkeit" (Stand 08/2008).
Das Leichtmetall-Sonderrad ELITE-K 19 85 in der Sonderradgröße 8,5Jx19H2 wurde gemäß den Richtlinien für
1
Beschreibung gem. StVZO Anlage XXIX (zu § 20 Absatz 3a Satz 4) EG-Fahrzeugklassen
ID: 73 Seite 5 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017
die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft und erfüllt
diese Anforderungen.
Sonderradprüfungen-Nummer : 612-QL17-R01 ver.0
Ausgestellt durch : Qualilab s.r.l., Via Trento, 87, I-25020 Capriano del Colle (BS)
Prüfort : I-25020 Capriano del Colle (BS)
Prüfdatum : 26.Mai.2017
9. UNTERLAGEN UND ANLAGEN/DOCUMENTS AND APPENDICES
9.1. VERWENDUNGSBEREICHSANLAGEN/DESCRIPTION OF APPLICATION RANGE
Folgender Verwendungsbereich wurde festgelegt:
Anlage Einpress- Allg.
Ausführung erstellt am
Annex version
tiefe date
Hinweise
Wheel inset notes
1 AUDI / SEAT / SKODA / VOLKSWAGEN ELITE-K 19 85 5R1 45 17.Aug.2017 liegt bei
9.2. ALLGEMEINE HINWEISE/REMARKS AND APPENDICES
- siehe:
► Radabdeckung 1 Seite(n)/Page(s)
► Karosserie 1 Seite(n)/Page(s)
► Kennzeichnung 5 Seite(n)/Page(s)
► Anbauabnahme 1 Seite(n)/Page(s)

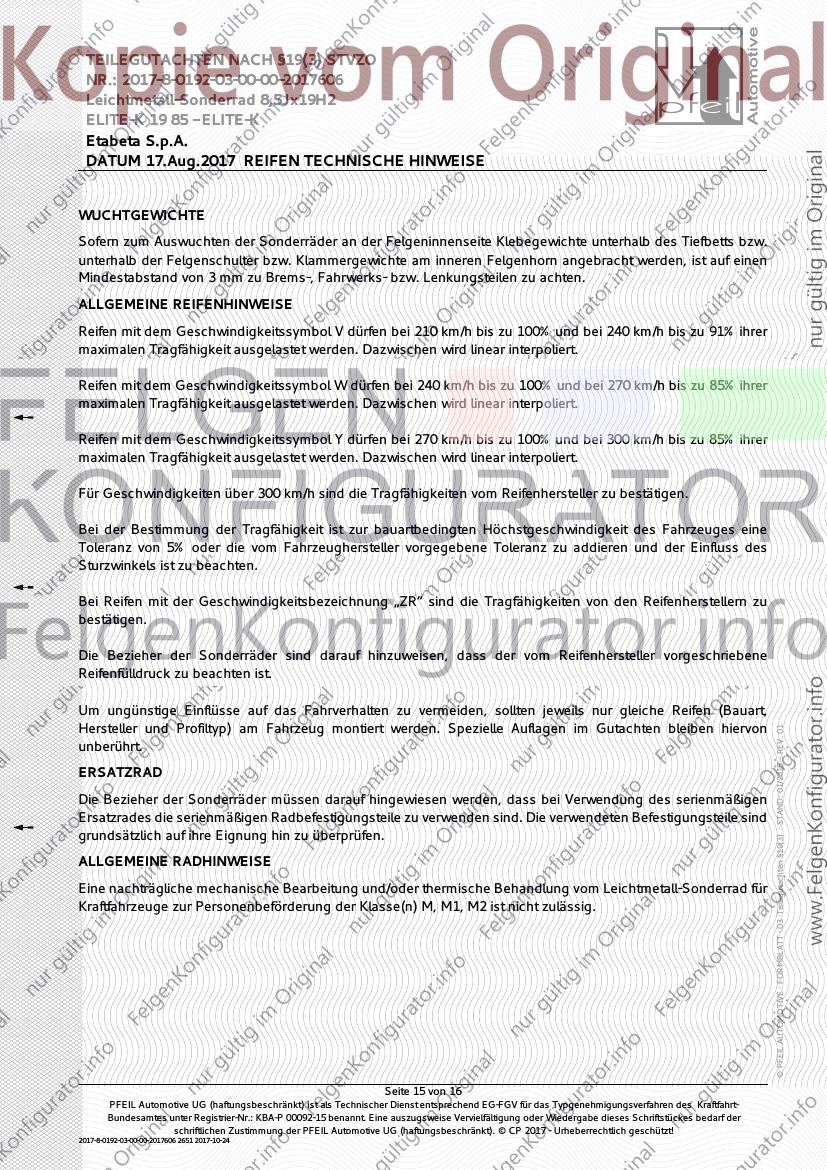

► Reifen Technische Hinweise 1 Seite(n)/Page(s)
10. TECHNISCHE UNTERLAGEN/TECNICAL APPENDICES
Der Begutachtung zugrunde liegende Unterlagen:
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
Bezeichnung Unterlagen mit Änderungstand Datum Änderungsstand / Datum
Festigkeitsgutachten 612-QL17-R01 ver.0 5/26/2017
wheel description_ELITE-K
Radbeschreibung – 1 7/14/2016
8519_170509
Radbeschreibung – 2 -- --
Radbeschreibung – 3 -- --
Radbeschreibung – 4 -- --
Radzeichnung – 1 EB.338.03 10/3/2016
Radzeichnung – 2 -- --
Radzeichnung – 3 -- --
Radzeichnung – 4 -- --
Nabenkappe Cap MT070 4/17/2013
Zentrierring – 1 TAB.08 Ø78,1 7/16/2009
Zentrierring – 2 -- --
Zentrierring – 3 -- --
ID: 73 Seite 6 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017

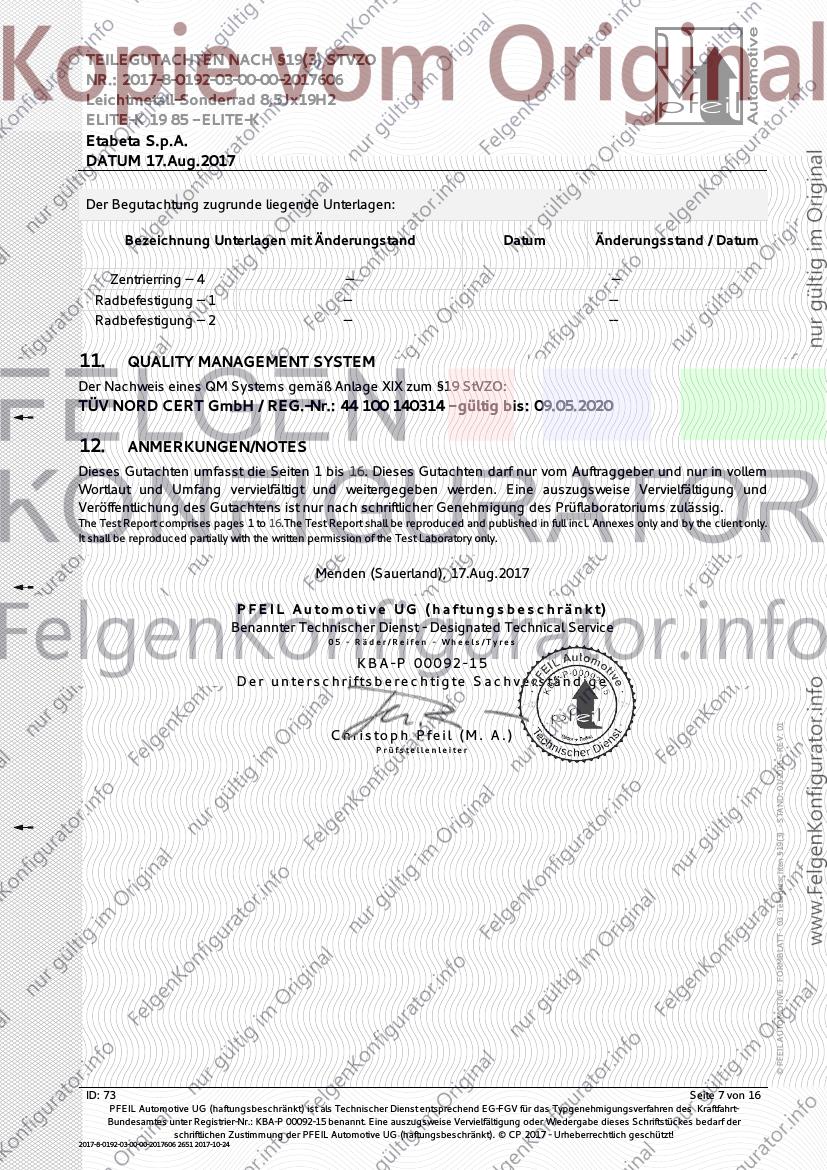

Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen mit Änderungstand Datum Änderungsstand / Datum
Zentrierring – 4 -- --
Radbefestigung – 1 -- --
Radbefestigung – 2 -- --
11. QUALITY MANAGEMENT SYSTEM
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO:
TÜV NORD CERT GmbH / REG.-Nr.: 44 100 140314 - gültig bis: 09.05.2020
12. ANMERKUNGEN/NOTES
Dieses Gutachten umfasst die Seiten 1 bis 16. Dieses Gutachten darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Gutachtens ist nur nach schriftlicher Genehmigung des Prüflaboratoriums zulässig.
The Test Report comprises pages 1 to 16.The Test Report shall be reproduced and published in full incl. Annexes only and by the client only.
It shall be reproduced partially with the written permission of the Test Laboratory only.
Menden (Sauerland), 17.Aug.2017
PFEIL Automotive UG (haftungsbeschränkt)
Benannter Technischer Dienst - Designated Technical Service
05 - Räder/Reifen - Wheels/Tyres
KBA-P 00092-15
Der unterschriftsberechtigte Sachverständige
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
Christoph Pfeil (M. A.)
Prüfstellenleiter
ID: 73 Seite 7 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.

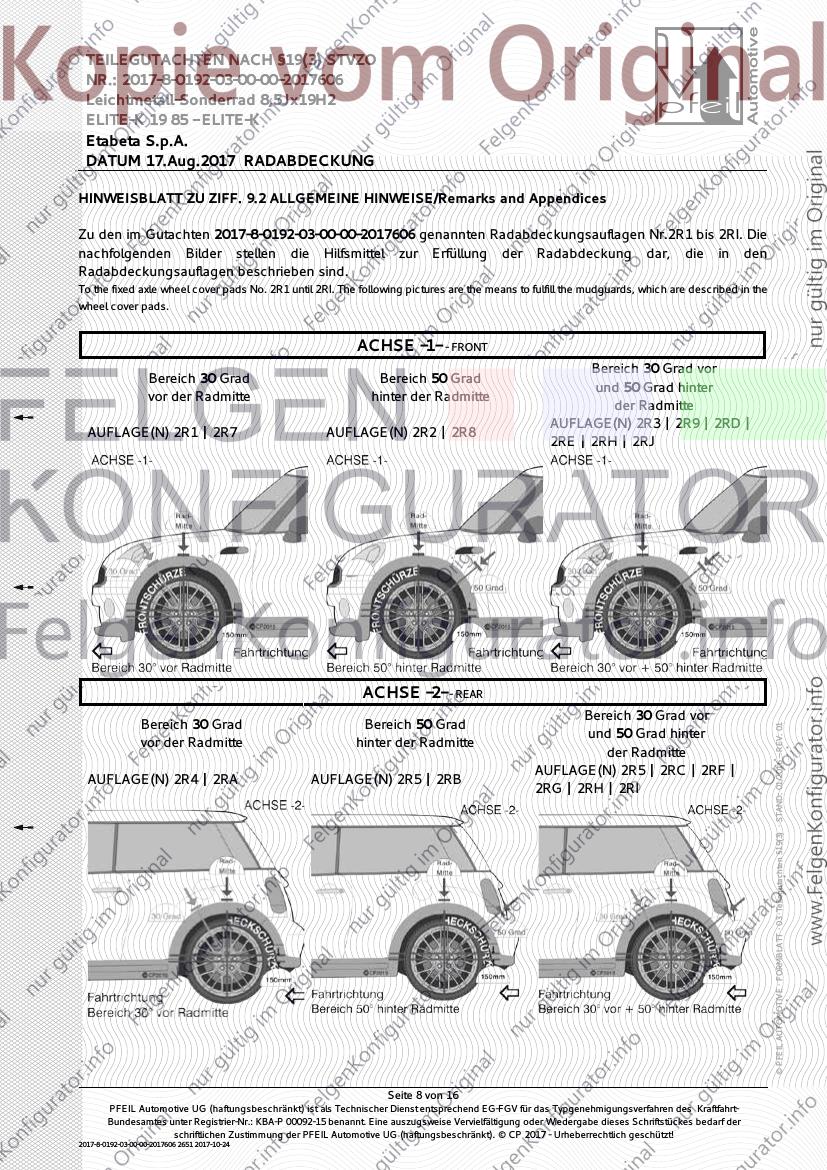

DATUM 17.Aug.2017 RADABDECKUNG
HINWEISBLATT ZU ZIFF. 9.2 ALLGEMEINE HINWEISE/Remarks and Appendices
Zu den im Gutachten 2017-8-0192-03-00-00-2017606 genannten Radabdeckungsauflagen Nr.2R1 bis 2RI. Die
nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
To the fixed axle wheel cover pads No. 2R1 until 2RI. The following pictures are the means to fulfill the mudguards, which are described in the
wheel cover pads.
ACHSE -1- - FRONT
Bereich 30 Grad vor
Bereich 30 Grad Bereich 50 Grad
und 50 Grad hinter
vor der Radmitte hinter der Radmitte
der Radmitte
AUFLAGE(N) 2R3 | 2R9 | 2RD |
AUFLAGE(N) 2R1 | 2R7 AUFLAGE(N) 2R2 | 2R8
2RE | 2RH | 2RJ
ACHSE -2- - REAR
Bereich 30 Grad vor
Bereich 30 Grad Bereich 50 Grad
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
und 50 Grad hinter
vor der Radmitte hinter der Radmitte
der Radmitte
AUFLAGE(N) 2R5 | 2RC | 2RF |
AUFLAGE(N) 2R4 | 2RA AUFLAGE(N) 2R5 | 2RB
2RG | 2RH | 2RI
Seite 8 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.

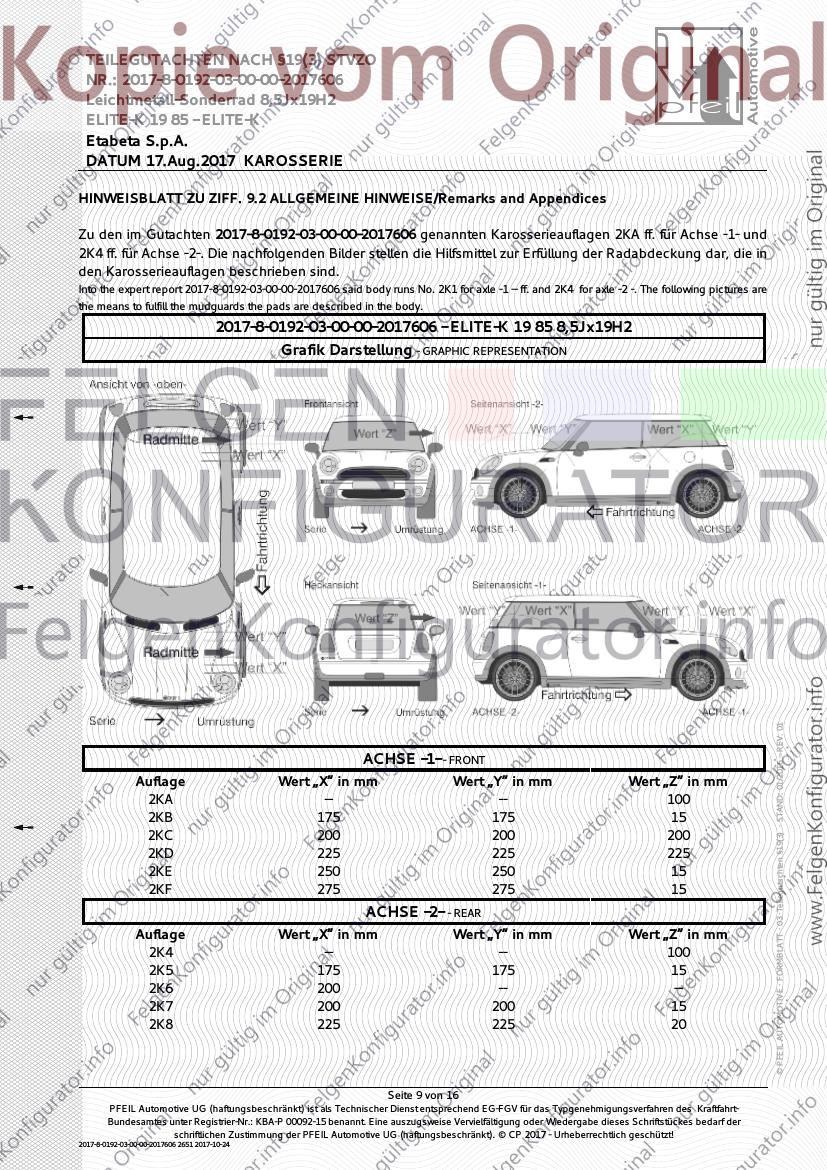

DATUM 17.Aug.2017 KAROSSERIE
HINWEISBLATT ZU ZIFF. 9.2 ALLGEMEINE HINWEISE/Remarks and Appendices
Zu den im Gutachten 2017-8-0192-03-00-00-2017606 genannten Karosserieauflagen 2KA ff. für Achse -1- und
2K4 ff. für Achse -2-. Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in
den Karosserieauflagen beschrieben sind.
Into the expert report 2017-8-0192-03-00-00-2017606 said body runs No. 2K1 for axle -1 – ff. and 2K4 for axle -2 -. The following pictures are
the means to fulfill the mudguards the pads are described in the body.
2017-8-0192-03-00-00-2017606 - ELITE-K 19 85 8,5Jx19H2
Grafik Darstellung - GRAPHIC REPRESENTATION
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
ACHSE -1- - FRONT
Auflage Wert „X“ in mm Wert „Y“ in mm Wert „Z“ in mm
2KA -- -- 100
2KB 175 175 15
2KC 200 200 200
2KD 225 225 225
2KE 250 250 15
2KF 275 275 15
ACHSE -2- - REAR
Auflage Wert „X“ in mm Wert „Y“ in mm Wert „Z“ in mm
2K4 -- -- 100
2K5 175 175 15
2K6 200 -- --
2K7 200 200 15
2K8 225 225 20
Seite 9 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017 KENNZEICHNUNG
1. KENNZEICHNUNG
Kennzeichnung des Leichtmetall-Sonderrades ELITE-K 19 85-8,5Jx19H2
Das Leichtmetall-Sonderrad ist nicht mit einem nationalen Typzeichen gekennzeichnet.
Die weiteren Punkte 2-9 dieser Anlage dienen im Weiteren nur der Information und sind für den Radtyp
nicht relevant!
2. BESCHREIBUNG DER KENNZEICHNUNG
Die Leichtmetall-Sonderrad, 1-teilig (Hersteller: 3M) ist ein leicht zerstörbares Folienmaterial, das speziell für
die übertragungssichere Kennzeichnung konzipiert ist.
Eine Übertragung von Sicherheitsetiketten aus dieser Leichtmetall-Sonderrad, 1-teilig in einem Stück auf
einen anderen Untergrund ist bei ordnungsgemäßer Verklebung in ausreichende Größe auf den meisten
Untergründen nicht möglich. Sie eignet sich daher insbesondere für Sicherheitsanwendungen mit
dokumentenähnlichem Charakter, wie z.B. Prüfmarken. Die Folie schrumpft nicht und ist beständig gegen
alle Witterungseinflüsse.
3. GRUNDLAGE
A. Merkblatt für die Gutachtenerstellung von Sonder-, Ident und Nachbaurädern für
Personenkraftwagen (MR) – Stand März 2014 – herausgegeben durch das Kraftfahrt-
Bundesamt im Januar 2014 – Anlage 2 – Prüfanforderungen für Klebeschilder
B. 3M Produktinformation – „Zerstörbare Sicherheitsfolie“ 3812, 3812DSL, 3813 – Stand
November 2008
4. KONSTRUKTION
Schutzpapier
Folie Dicke Klebstoff
Produkt Farbe (g/m2) Schutzpapier
in mm
Dicke [mm] Dicke [mm]
Gelb 350 0,075 Verdichtetes Papier, einseitig
3812 0,020
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
matt 0,025 (90) silikonisiert
Weiß 350 0,056 Glassine Papier, beidseitig
3812DSL 0,020
matt 0,025 (62) silikonisiert
Transp. Polybeschichtetes Papier,
3813 0,020 350 0,19
matt einseitig silikonisiert
5. PHYSIKALISCHE MERKMALE
Material Polyurethan Mischpolymerisat
Temperaturbeständigkeit –40°C bis+120°C
(verklebt auf Aluminium) - keine sichtbare Veränderung
Formstabilität
Kennzahl 02 (Schrumpfung < 0,2%)
(geprüft nach DIN 30646)
Brandverhalten im Selbstlöschend nach 15 Sekunden
verklebten Zustand - tropft nicht ab
Deckkraft Deckt kontrastreiche Farben des Untergrundes gut ab
Seite 10 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017 KENNZEICHNUNG
Material Polyurethan Mischpolymerisat
Salzsprüh 150 h
(nach DIN 50021 SS) - keine Beanstandung
Pilz pilzbeständig, nicht pilzfördernd
Untergrundkorrosion verursacht keine Korrosion auf dem beklebten Untergrund
Selbstkleber auf Acrylat-Basis, Serie 350, geeignet für Polyethylen
Kleber
und Polypropylen
Klebstoffart
PNS (permanent haftender, Niedrigtemperatur-, Sonderklebstoff)
(nach DIN 30646)
Minimale Verklebe-Temperatur +4°C
6. FUNKTIONSTÜCHTIGKEIT / HALTBARKEIT
12.1. DAUERBESTÄNDIGKEIT
Prüfumfang Belastungszeit Resultat 2
Ziff. 5 Belastungsmittel auf Prüfträger
4h 40 h 400 h
A B C D E F 5.1. 5.2. 5.3. 5.4. 5.5. 5.6
x x x Heptan n/a x x nio - io io io io
x x x Petroleum n/a x x nio - - io io io
x x x x Benzin n/a x x nio io io io io io
x x x x Diesel n/a x x nio io io io io io
x x x x Motoröl SAE 15W40 n/a x x nio io io io io io
x x x Scheibenreiniger n/a x n/a nio - - - - -
x x x x IPA n/a x n/a nio - - - - -
x x x x Industriereiniger (Zitrone) n/a x x nio io io - io io
x x x Pril (Tenside (10-40 %)) n/a x n/a nio - - - - -
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
x x x x Säure (PH 4) n/a x x nio io io - io io
x x x x Lauge (PH 10) n/a x x nio io io - io io
x x x Urin (menschlich/tierisch) n/a x n/a nio io io - - -
x x x x Salzsäure (PH2) n/a x x nio io io - io io
x x x x Schwefelsäure (PH5) n/a x x nio io io io io io
x x x x Natronlauge (PH1) n/a x x nio io io io io io
x x x Denaturierter Alkohol 80% n/a x x nio io io - io io
x x x x Zitronensäure (PH15) n/a x n/a nio io io - - -
x x x x Ameisensäure (PH10) n/a x n/a nio io io - - -
x x x x x x Wasser (Destillat 100%) n/a x x nio io io io io io
x x x x x x Natriumchlorid (PH100) n/a x x nio io io io io io
12.2. ALTERUNGSBESTÄNDIGKEIT
Haltbarkeit: Im Außeneinsatz: min. 5 Jahre / Im Inneneinsatz: nahezu unbegrenzt Lagerfähigkeit: 2 Jahre
Empfohlene Lagerkondition: 23°C / 50% relative Luftfeuchtigkeit. Eine Aufbewahrung der Folien-/
Schilderrollen in Polybeuteln ist zu empfehlen.
2
nio = nicht bestanden
io = bestanden
n/a = nicht geprüft
Seite 11 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017 KENNZEICHNUNG
12.3. HAFTBESTÄNDIGKEIT
Prüfumfang Belastungszeit Resultat 3
Ziff. 5 auf Prüfträger (Ziff. 5)
4h 40 h 400 h
A B C D E F 5.1. 5.2. 5.3. 5.4. 5.5. 5.6
x x x x x x n/a x n/a nio io io io io io
Da alle Prüfträger unter Realbedingungen über einen Prüfzeitraum von 334 Tagen unter Realbedingungen
geprüft worden sind, wurde auf den unter Merkblatt für die Gutachtenerstellung von Sonder-, Ident und
Nachbaurädern für Personenkraftwagen (MR) – Stand Januar 2014 – herausgegeben durch das Kraftfahrt-
Bundesamt im Januar 2014 – Anlage 2 – Prüfanforderungen für Klebeschilder – Ziff. 3.4. – Seite 25
spezifizierten Dampfstrahltest verzichtet. Die geforderten Prüfbedingungen wurden um ein Vielfaches
überschritten.
12.4. TEMPERATURBESTÄNDIGKEIT
Die Prüfmuster zeigten bei –40°C bis+120°C keine sichtbaren Veränderungen unter Realbedingungen. Bei
dem Prüfträger zu Ziff. 5.1. war ein Testabschluss aufgrund von zu starker Oxidation nicht möglich.
Prüfumfang Belastungszeit Resultat 4
Ziff. 5 auf Prüfträger (Ziff. 5)
4h 40 h 400 h
A B C D E F 5.1. 5.2. 5.3. 5.4. 5.5. 5.6
x x x x - - n/a n/a x nio io io io io io
12.5. ABRIEBBESTÄNDIGKEIT
Die Abriebbeständigkeit der Prüfmuster unter Realbedingungen über den Prüfzeitraum von 365 Tagen ist zu
gewährleisten und nicht zu beanstanden.
12.6. UV-BESTÄNDIGKEIT
Die UV-Beständigkeit der Prüfmuster über den Prüfzeitraum von 334 Tagen war gegeben und nicht zu
beanstanden.
Abreiß-Beständigkeit
Prüfumfang Belastungszeit Resultat 5
Ziff. 5 auf Prüfträger (Ziff. 5)
4h 40 h 400 h
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
A B C D E F 5.1. 5.2. 5.3. 5.4. 5.5. 5.6
x x x x x x n/a n/a x nio io io io io io
3
nio = nicht bestanden
io = bestanden
n/a = nicht geprüft
4
nio = nicht bestanden
io = bestanden
n/a = nicht geprüft
5
nio = nicht bestanden
io = bestanden
n/a = nicht geprüft
Seite 12 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017 KENNZEICHNUNG
7. TYPZEICHEN - GRÖSSE / PLATZIERUNG
Grafische Darstellung -MUSTER- Bilddarstellung -MUSTER-
Variante -1-
Variante -2-
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
Variante -3- NUR BEI EXTREMEN PLATZMANGEL ZULÄSSIG!
Die Dars tellung en d ienen led ig lich d er näher en A ns chauung. Ä nd er ung en in Ar t, A uss ehen und Dim ension is t d en tatsächlichen Platzver hältniss en
g eschuld et. Ir rtum und Ä nd er ung en bleib en vorb ehalten. 6
6
nicht Zutreffendes –gestrichen-
Seite 13 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017 KENNZEICHNUNG
8. BILDDARSTELLUNG
Vorderseite Rückseite
Detail -1- Kennzeichen –innen-
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
Detail -2-
Seite 14 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017 REIFEN TECHNISCHE HINWEISE
WUCHTGEWICHTE
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
ALLGEMEINE REIFENHINWEISE
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluss des
Sturzwinkels ist zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung „ZR“ sind die Tragfähigkeiten von den Reifenherstellern zu
bestätigen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
unberührt.
ERSATZRAD
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, dass bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind. Die verwendeten Befestigungsteile sind
grundsätzlich auf ihre Eignung hin zu überprüfen.
ALLGEMEINE RADHINWEISE
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung vom Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M, M1, M2 ist nicht zulässig.
Seite 15 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
DATUM 17.Aug.2017 ANBAUABNAHME
ANBAUABNAHME NACH § 19 ABS. 3 STVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Leichtmetallrad Typ: ELITE-K 19 85
des Herstellers / Importeurs: Etabeta S.p.A.
liegt ein Teilegutachten nach §19(3) StVZO über die Vorschriftsmäßigkeit eines Fahrzeugs bei
bestimmungsgemäßem Ein- oder Anbau des Techn. Dienstes PFEIL Automotive UG, Menden (Sauerland) KBA-P
00092-15 vor.
Bericht-Nr.: 2017-8-0192-03-00-00-2017606 Datum: 17.Aug.2017
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, dass der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschein / Anbaubestätigung / Teile-ABE *)
wurden berücksichtigt.
Bemerkungen / Hinweise / Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen Zulassungsbehörde bei
deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht / Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahme: a.a.S.o.P. / Prüf-Ing.
Fahrzeugbeschreibung
P.2
B - 2.1 2.2 L - 9 - /- T -
P.4
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q -
V.7 - F.1 - F.2 -
© PFEIL AUTOMOTIVE · FORMBLATT · 03 ·Teilegutachten §19(3) · STAND: 01/2016 – REV. 01
- 7.1 - 7.2 - 7.3 -
D.2
- 8.1 - 8.2 - 8.3 -
- U.1 - U.2 - U.3 -
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
15.2 -
5
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 14.1 P.1 - 21 -
-
-
22 -
-
-
Seite 16 von 16
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606 2651 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.

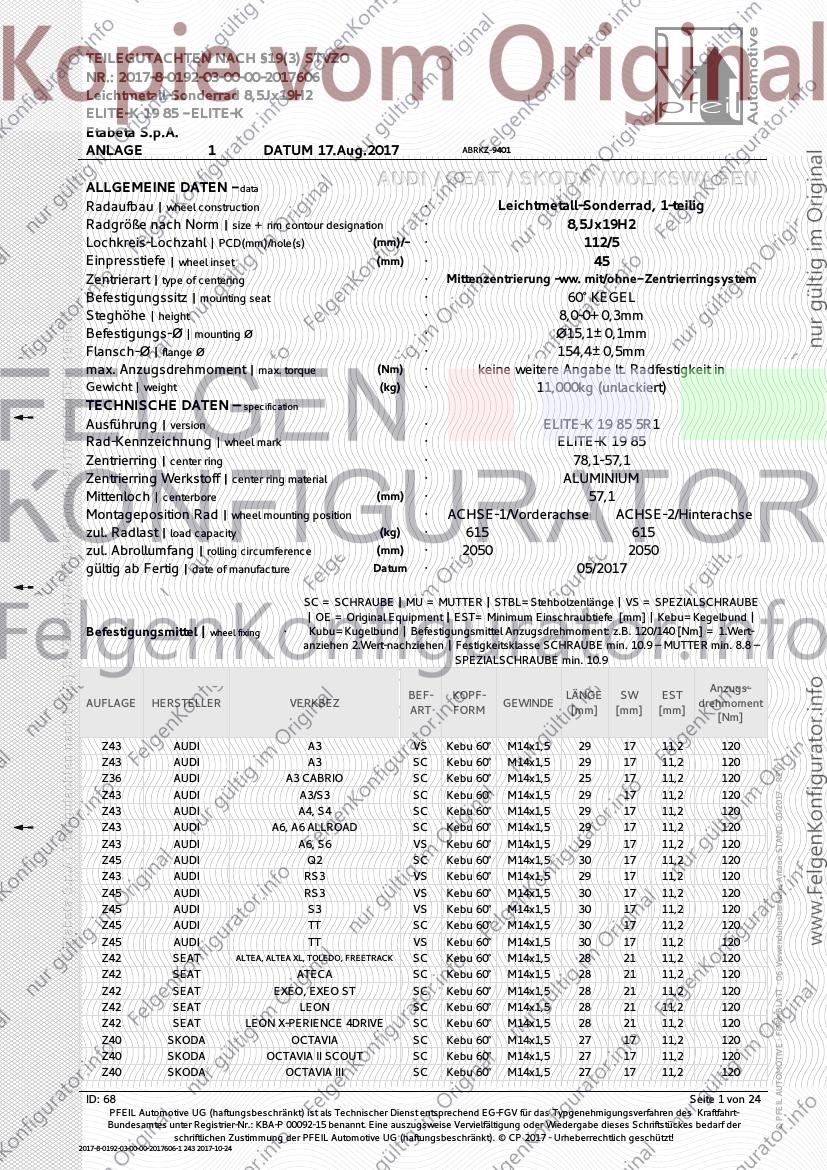

ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
ALLGEMEINE DATEN - data
AUDI / SEAT / SKODA / VOLKSWAGEN
Radaufbau | wheel construction · Leichtmetall-Sonderrad, 1-teilig
Radgröße nach Norm | size + rim contour designation · 8,5Jx19H2
Lochkreis-Lochzahl | PCD(mm)/hole(s) (mm)/- · 112/5
Einpresstiefe | wheel inset (mm) · 45
Zentrierart | type of centering · Mittenzentrierung -ww. mit/ohne- Zentrierringsystem
Befestigungssitz | mounting seat · 60° KEGEL
Steghöhe | height · 8,0-0+0,3mm
Befestigungs-Ø | mounting Ø · Ø15,1±0,1mm
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
Flansch-Ø | flange Ø · 154,4±0,5mm
max. Anzugsdrehmoment | max. torque (Nm) · keine weitere Angabe lt. Radfestigkeit in
Gewicht | weight (kg) · 11,000kg (unlackiert)
TECHNISCHE DATEN – specification
Ausführung | version · ELITE-K 19 85 5R1
Rad-Kennzeichnung | wheel mark · ELITE-K 19 85
Zentrierring | center ring · 78,1-57,1
Zentrierring Werkstoff | center ring material · ALUMINIUM
Mittenloch | centerbore (mm) · 57,1
Montageposition Rad | wheel mounting position · ACHSE-1/Vorderachse ACHSE-2/Hinterachse
zul. Radlast | load capacity (kg) · 615 615
zul. Abrollumfang | rolling circumference (mm) · 2050 2050
gültig ab Fertig | date of manufacture Datum · 05/2017
SC = SCHRAUBE | MU = MUTTER | STBL=Stehbolzenlänge | VS = SPEZIALSCHRAUBE
| OE = Original Equipment | EST= Minimum Einschraubtiefe [mm] | Kebu=Kegelbund |
Befestigungsmittel | wheel fixing · Kubu=Kugelbund | Befestigungsmittel Anzugsdrehmoment: z.B. 120/140 [Nm] = 1.Wert-
anziehen 2.Wert-nachziehen | Festigkeitsklasse SCHRAUBE min. 10.9 – MUTTER min. 8.8 –
SPEZIALSCHRAUBE min. 10.9
Anzugs-
BEF- KOPF- LÄNGE SW EST
AUFLAGE HERSTELLER VERKBEZ GEWINDE drehmoment
ART FORM [mm] [mm] [mm]
[Nm]
Z43 AUDI A3 VS Kebu 60° M14x1,5 29 17 11,2 120
Z43 AUDI A3 SC Kebu 60° M14x1,5 29 17 11,2 120
Z36 AUDI A3 CABRIO SC Kebu 60° M14x1,5 25 17 11,2 120 © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Z43 AUDI A3/S3 SC Kebu 60° M14x1,5 29 17 11,2 120
Z43 AUDI A4, S4 SC Kebu 60° M14x1,5 29 17 11,2 120
Z43 AUDI A6, A6 ALLROAD SC Kebu 60° M14x1,5 29 17 11,2 120
Z43 AUDI A6, S6 VS Kebu 60° M14x1,5 29 17 11,2 120
Z45 AUDI Q2 SC Kebu 60° M14x1,5 30 17 11,2 120
Z43 AUDI RS3 VS Kebu 60° M14x1,5 29 17 11,2 120
Z45 AUDI RS3 VS Kebu 60° M14x1,5 30 17 11,2 120
Z45 AUDI S3 VS Kebu 60° M14x1,5 30 17 11,2 120
Z45 AUDI TT SC Kebu 60° M14x1,5 30 17 11,2 120
Z45 AUDI TT VS Kebu 60° M14x1,5 30 17 11,2 120
Z42 SEAT ALTEA, ALTEA XL, TOLEDO, FREETRACK SC Kebu 60° M14x1,5 28 21 11,2 120
Z42 SEAT ATECA SC Kebu 60° M14x1,5 28 21 11,2 120
Z42 SEAT EXEO, EXEO ST SC Kebu 60° M14x1,5 28 21 11,2 120
Z42 SEAT LEON SC Kebu 60° M14x1,5 28 21 11,2 120
Z42 SEAT LEON X-PERIENCE 4DRIVE SC Kebu 60° M14x1,5 28 21 11,2 120
Z40 SKODA OCTAVIA SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 SKODA OCTAVIA II SCOUT SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 SKODA OCTAVIA III SC Kebu 60° M14x1,5 27 17 11,2 120
ID: 68 Seite 1 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
AUDI / SEAT / SKODA / VOLKSWAGEN
Anzugs-
BEF- KOPF- LÄNGE SW EST
AUFLAGE HERSTELLER VERKBEZ GEWINDE drehmoment
ART FORM [mm] [mm] [mm]
[Nm]
Z40 SKODA OCTAVIA III SCOUT SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 SKODA SUPERB SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 SKODA YETI SC Kebu 60° M14x1,5 27 17 11,2 140
Z40 VOLKSWAGEN BEETLE II SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 VOLKSWAGEN EOS SC Kebu 60° M14x1,5 27 17 11,2 120
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
Z40 VOLKSWAGEN GOLF VS Kebu 60° M14x1,5 27 17 11,2 120
Z40 VOLKSWAGEN GOLF SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 VOLKSWAGEN GOLF SC Kebu 60° M14x1,5 27 17 11,2 120
Z45 VOLKSWAGEN GOLF SC Kebu 60° M14x1,5 30 17 11,2 120
Z45 VOLKSWAGEN GOLF VS Kebu 60° M14x1,5 30 17 11,2 120
Z40 VOLKSWAGEN GOLF PLUS SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 VOLKSWAGEN JETTA SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 VOLKSWAGEN JETTA / GOLF SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 VOLKSWAGEN PASSAT VS Kebu 60° M14x1,5 27 17 11,2 120
Z40 VOLKSWAGEN PASSAT SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 VOLKSWAGEN PASSAT SC Kebu 60° M14x1,5 27 17 11,2 120
Z40 VOLKSWAGEN TOURAN SC Kebu 60° M14x1,5 27 17 11,2 120
Fahrzeughersteller maker · AUDI / SEAT / SKODA / VOLKSWAGEN
Leichtmetall-Sonderrad für Kraftfahrzeuge zur Personenbeförderung der Klasse(n)
Fahrzeugteileart vehicle part art · M, M1, M2
Rad-/Reifenkombination mit geänderten Funktionsmaßen
Spurweitenänderung gegenüber dem größten Serienstand innerhalb von 2% an
Spurweitenänderung track change · Fahrzeugen mit selbsttragender Karosserie. Spurweitenänderung gegenüber dem größten
Serienstand innerhalb von 4% an Geländewagen mit Leiterrahmen.
Prüfort/Datum application test / date · Verwendungsprüfung 01/2013-10/2017 / Menden (Sauerland)
Verkaufs-
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3 e1*2007/46*0607*.. 206, 221 225/35R19 88 CAB; LIM; 2RE; 2RG; nur Ausf. S3;
8V 3A2; 1G1; L27 Schrägheck;
235/35R19 91 CAB; LIM; 2RE; 2RG; Limousine; Cabrio;
3A2; 1G1; L30 Allradantrieb; auch FL
2016;
1Z5; 1ZB; 4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3 e1*2007/46*0607*.. 77-140 215/35R19 85 2RE; 2RG; 3A2; L24 Schrägheck;
8V 225/35R19 88 2RE; 2RG; 3A2; L27 Limousine; Cabrio;
235/35R19 87 2RE; 2RG; 3A2; L26 Sportback;
245/30R19 89 2RE; 2RG; 3K4; L28 Frontantrieb; nicht
255/30R19 91 2RE; 2RG; 3K4; L30 Ausf. g-tron; auch FL
2016;
1Z5; 4RF; 4RR; Z43
ID: 68 Seite 2 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3 e1*2007/46*0607*.. 206, 221 225/35R19 88 CAB; LIM; 2RE; 2RG; nur Ausf. S3;
8V 3A2; 1G1; L27 Schrägheck;
235/35R19 91 LIM; 2RE; 2RG; 3A2; Limousine; Cabrio;
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
1G1; 3G1; L30 Allradantrieb; auch FL
235/35R19 91 CAB; LIM; 2RG; 3A2; 2016;
1G1; 3K4; L30 1Z5; 1ZB; 4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3 CABRIO e1*2001/116*0456*.. 75-147 225/35R19 88 2RE; 2RG; 2KA; 2K4; Cabrio; Frontantrieb;
8P 3A2; 3T3; L27
1Z5; 4RF; 4RR; Z36
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3 CABRIO e1*2001/116*0456*.. 75-147 225/35R19 88 2RE; 2RG; 2KA; 2K4; Cabrio; Frontantrieb;
8P 3A2; 3T3; L27 1Z5; 4RF; 4RR; Z36
235/35R19 91 2RE; 2RG; 2KA; 2K4;
3A2; 3T3; 3G1; L30
255/30R19 91 2RG; 2K4; 3A2; 3K4;
L30
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3/S3 e1*2001/116*0217*.., 184-195 225/35R19 88 2RE; 2RG; 3T3; L27 Sportback (4-türig);
8P e1*2001/116*0418*.. 235/35R19 91 2RE; 2RG; 2KA; 2K4; Schrägheck 2-türig;
8PA 3T3; 3G1; L30 Frontantrieb;
225/35R19 88 2RE; 2RG; 3T3; 3A5; Allradantrieb;
L27 4RF; 4RR; Z43
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3/S3 e1*2001/116*0217*.., 66-110 225/35R19 88 2RE; 2RG; L27 Sportback (4-türig);
8P e1*2001/116*0241*.., 235/35R19 87 2RE; 2RG; 2KA; 2K4; Schrägheck 2-türig;
8PA e1*2001/116*0418*.., L26 Frontantrieb;
8PB e13*2007/46*1082*.. Allradantrieb;
4RF; 4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3/S3 e1*2001/116*0217*.., 66-147 225/35R19 88 2RE; 2RG; L27 Sportback (4-türig);
8P e1*2001/116*0241*.., Schrägheck 2-türig;
8PA e1*2001/116*0418*.., Frontantrieb;
8PB e13*2007/46*1082*.. Allradantrieb;
4RF; 4RR; Z43
ID: 68 Seite 3 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3/S3 e1*2001/116*0217*.., 66-147 255/30R19 91 2RG; 2K4; 3K4; L30 Sportback (4-türig);
8P e1*2001/116*0241*.., 225/35R19 88 2RE; 2RG; 2KA; 2K4; Schrägheck 2-türig;
8PA e1*2001/116*0418*.., L27 nur Frontantrieb;
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
8PB e13*2007/46*1082*.. 235/35R19 91 2RE; 2RG; 2KA; 2K4; 4RF; 4RR; Z43
3A2; 3T3; 3G1; L30
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3/S3 e1*2001/116*0217*.., 66-195 235/35R19 91 2RE; 2RG; 2KA; 2K4; Sportback (4-türig);
8P e1*2001/116*0241*.., 3A2; 3T3; 3G1; L30 Schrägheck 2-türig;
8PA e1*2001/116*0418*.., nur Frontantrieb; nicht
8PB e13*2007/46*1082*.. Ausf. Quattro;
4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
A3/S3 e1*2001/116*0217*.., 75,85,11 215/35R19 85 2RE; 2RG; 2KA; 2K4; Sportback (4-türig);
8P e1*2001/116*0241*.., 0 L24 Schrägheck 2-türig;
8PA e1*2001/116*0418*.., 225/35R19 88 2RE; 2RG; 2KA; 2K4; nur Frontantrieb; nicht
8PB e13*2007/46*1082*.. L27 Ausf. Quattro;
235/35R19 91 2RE; 2RG; 2KA; 2K4; 4RF; 4RR; Z43
L30
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A4, S4 e1*2001/116*0151*.., 74-162 225/35R19 88 2RD; 8AD; 3T3; L27 nur bis
8E e1*98/14*0151*.. 235/35R19 91 2RD; 8AD; 3T3; L30 e1*2001/116*0151*0
235/35R19 91 2RD; 8AD; L30 9; Kombi; Limousine;
4RF; 4RR; Z43
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A4, S4 e1*2001/116*0151*.. 75-188 235/35R19 91 2RD; 8AD; 3T3; L30 ab
8E 235/35R19 91 2RD; 8AD; L30 e1*2001/116*0151*1
0; Kombi; Limousine;
4RF; 4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A4, S4 e1*93/81*0013*.., 55-142 225/35R19 88 2RE; 2RF; 8AD; 3T3; Kombi; Frontantrieb
B5 e1*98/14*0013*.. L27 4RF; 4RR; Z43
225/35R19 88 2RE; 2RF; 8AD; L27
ID: 68 Seite 4 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A4, S4 e1*93/81*0013*.., 81-132 225/35R19 88 2RE; 2RF; 8AD; 3T3; Kombi; Limousine;
B5 e1*98/14*0013*.. L27 Allradantrieb;
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
225/35R19 88 2RE; 2RF; 8AD; L27 4RF; 4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A4, S4 e1*93/81*0013*.., 55-142 225/35R19 88 2RE; 2RF; 8AD; 3T3; Limousine;
B5 e1*98/14*0013*.. L27 Frontantrieb;
225/35R19 88 2RE; 2RF; 8AD; L27 4RF; 4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A4, S4 e1*93/81*0013*.., 168-195 235/35R19 91 2RE; 2RF; 8AD; 3T3; Kombi; Limousine;
B5 e1*98/14*0013*.. L30 Allradantrieb;
4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A6, A6 e1*2001/116*0051*.., 110-184 235/35R19 91 2RD; 2RF; 3T3; L30 nicht Allroad; ab
ALLROAD e1*98/14*0051*.. e1*98/14*0051*17;
4B Serienbereifung mit
215/55R16; schmale
Achsen; Allradantrieb;
1H3; 1H4; 1H4; 4RR;
Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A6, A6 e1*2001/116*0051*.., 85-162 235/35R19 91 2RD; 2RF; 3T3; L30 ab
ALLROAD e1*98/14*0051*.., e1*98/14*0051*17;
4B , Serienbereifung mit
215/55R16; schmale
Achsen; Frontantrieb;
1H3; 1H4; 1H4; 4RF;
4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A6, A6 e1*2001/116*0051*.., 85-162 235/35R19 91 2RG; 2RD; 3T3; L30 ab
ALLROAD e1*98/14*0051*.. e1*98/14*0051*17;
4B Serienbereifung ohne
215/55R16; breite
Achsen; Frontantrieb;
1H3; 1H4; 1H4; 4RF;
4RR; Z43

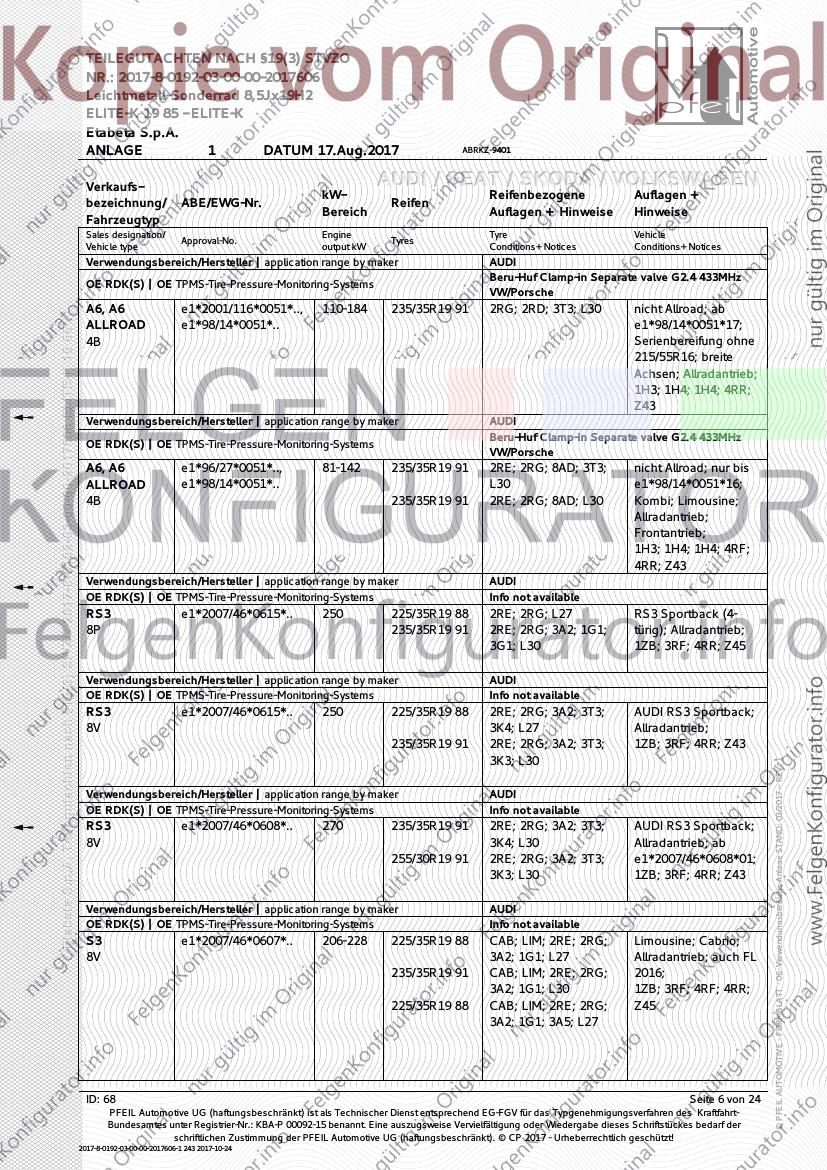

ID: 68 Seite 5 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A6, A6 e1*2001/116*0051*.., 110-184 235/35R19 91 2RG; 2RD; 3T3; L30 nicht Allroad; ab
ALLROAD e1*98/14*0051*.. e1*98/14*0051*17;
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
4B Serienbereifung ohne
215/55R16; breite
Achsen; Allradantrieb;
1H3; 1H4; 1H4; 4RR;
Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G2.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
A6, A6 e1*96/27*0051*.., 81-142 235/35R19 91 2RE; 2RG; 8AD; 3T3; nicht Allroad; nur bis
ALLROAD e1*98/14*0051*.. L30 e1*98/14*0051*16;
4B 235/35R19 91 2RE; 2RG; 8AD; L30 Kombi; Limousine;
Allradantrieb;
Frontantrieb;
1H3; 1H4; 1H4; 4RF;
4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
RS3 e1*2007/46*0615*.. 250 225/35R19 88 2RE; 2RG; L27 RS3 Sportback (4-
8P 235/35R19 91 2RE; 2RG; 3A2; 1G1; türig); Allradantrieb;
3G1; L30 1ZB; 3RF; 4RR; Z45
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
RS3 e1*2007/46*0615*.. 250 225/35R19 88 2RE; 2RG; 3A2; 3T3; AUDI RS3 Sportback;
8V 3K4; L27 Allradantrieb;
235/35R19 91 2RE; 2RG; 3A2; 3T3; 1ZB; 3RF; 4RR; Z43
3K3; L30
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
RS3 e1*2007/46*0608*.. 270 235/35R19 91 2RE; 2RG; 3A2; 3T3; AUDI RS3 Sportback;
8V 3K4; L30 Allradantrieb; ab
255/30R19 91 2RE; 2RG; 3A2; 3T3; e1*2007/46*0608*01;
3K3; L30 1ZB; 3RF; 4RR; Z43
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
S3 e1*2007/46*0607*.. 206-228 225/35R19 88 CAB; LIM; 2RE; 2RG; Limousine; Cabrio;
8V 3A2; 1G1; L27 Allradantrieb; auch FL
235/35R19 91 CAB; LIM; 2RE; 2RG; 2016;
3A2; 1G1; L30 1ZB; 3RF; 4RF; 4RR;
225/35R19 88 CAB; LIM; 2RE; 2RG; Z45
3A2; 1G1; 3A5; L27
ID: 68 Seite 6 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker AUDI
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
S3 e1*2007/46*0607*.. 206-228 225/35R19 88 CAR; 2RE; 2RG; 3A2; AUDI S3 Sportback;
8V 1G1; L27 Allradantrieb; auch FL
235/35R19 91 CAR; 2RE; 2RG; 3A2; 2016;
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
1G1; L30 1ZB; 3RF; 4RF; 4RR;
225/35R19 88 CAR; 2RE; 2RG; 3A2; Z45
1G1; L27
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TT e1*2001/116*0369*.., 118-155 225/35R19 88 2RE; 2RE; 3A2; 3T3; Coupe; Cabrio;
8J e1*2001/116*0374*.., L27 Frontantrieb;
e1*2001/116*0375*.. 235/35R19 87 2RE; 2RE; 3A2; 3T3; Allradantrieb;
L26 4RR; Z45
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TT e1*2001/116*0369*.., 118-184 245/35R19 89 2RE; 2RE; 3A2; 3T3; Coupe; Cabrio;
8J e1*2001/116*0374*.., L28 Frontantrieb;
e1*2001/116*0375*.. 255/30R19 91 2RE; 2RE; 3A2; 3T3; Allradantrieb;
L30 4RR; Z45
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TT e1*2001/116*0369*.., 118-200 235/35R19 91 2RE; 2RE; 3A2; 3T3; Coupe; Cabrio;
8J e1*2001/116*0374*.., L30 Frontantrieb;
e1*2001/116*0375*.. Allradantrieb;
4RR; Z45
Verwendungsbereich/Hersteller | application range by maker AUDI © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TT e1*2001/116*0369*.. 135,169 225/35R19 88 3A2; L27 Coupe; Cabrio;
8J(8S) 225/40R19 89 3A2; L28 Frontantrieb;
235/35R19 87 L26 Allradantrieb; ab
e1*2001/116*0369*1
7; Ab MJ 2015;
4RR; Z45
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TT e1*2001/116*0369*.. 135-228 225/35R19 88 1B2; 3A5; L27 Coupe; Cabrio;
8J(8S) 225/40R19 89 1B2; 3A5; L28 Frontantrieb;
235/35R19 87 1B2; 3A5; L26 Allradantrieb; ab
245/35R19 89 1B2; 3A5; L28 e1*2001/116*0369*1
7; Ab MJ 2015;
4RR; Z45
ID: 68 Seite 7 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker AUDI
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TT e1*2001/116*0369*.. 250, 265 235/35R19 87 1B2; 3A5; L26 nur Ausf,. TT RS;
8J(8S) 245/35R19 89 3A2; L28 Coupe; Cabrio;
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
Frontantrieb;
Allradantrieb; ab
e1*2001/116*0369*1
7; Ab MJ 2015;
1ZB; 4RR; 5BE; Z45
Verwendungsbereich/Hersteller | application range by maker SEAT
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
ALTEA, e9*2001/116*0050*.., 103-155 225/35R19 88 2RD; 2RF; 2KA; 2K4; Altea 4 Freetrack;
ALTEA XL, e9*2007/46*0012*.. L27 Allradantrieb;
TOLEDO, 225/40R19 89 2RD; 2RF; 2KA; 2K4; 4RF; 4RR; Z42
FREETRACK L28
5P 235/35R19 91 2RE; 2RG; 2KA; 2K4;
5PN L30
245/35R19 89 2RE; 2RG; 2KA; 2K4;
L28
Verwendungsbereich/Hersteller | application range by maker SEAT
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
ALTEA, e9*2001/116*0050*.., 103-147 225/35R19 88 2RD; 2RF; 2KA; 2K4; Altea Freetrack;
ALTEA XL, e9*2007/46*0012*.. L27 Frontantrieb;
TOLEDO, 225/40R19 89 2RD; 2RF; 2KA; 2K4; 4RF; 4RR; Z42
FREETRACK L28
5P 235/35R19 91 2RE; 2RG; 2KA; 2K4;
5PN L30
245/35R19 89 2RE; 2RG; 2KA; 2K4;
L28
Verwendungsbereich/Hersteller | application range by maker SEAT © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
ALTEA, e9*2001/116*0050*.., 63-125 225/35R19 88 2RE; 2RG; 2KA; 2K4; Altea; Limousine;
ALTEA XL, e9*2007/46*0012*.. L27 Frontantrieb; nicht
TOLEDO, Altea Freetrack;
FREETRACK 4RF; 4RR; Z42
5P
5PN
Verwendungsbereich/Hersteller | application range by maker SEAT
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
ALTEA, e9*2001/116*0050*.., 63-155 225/35R19 88 2RE; 2RG; 2KA; 2K4; Altea; Limousine;
ALTEA XL, e9*2007/46*0012*.. L27 Frontantrieb; nicht
TOLEDO, 235/35R19 91 2RE; 2RG; 2KA; 2K4; Altea Freetrack;
FREETRACK L30 4RF; 4RR; Z42
5P 255/30R19 91 2RG; 2K4; 3K4; L30
5PN
ID: 68 Seite 8 von 24

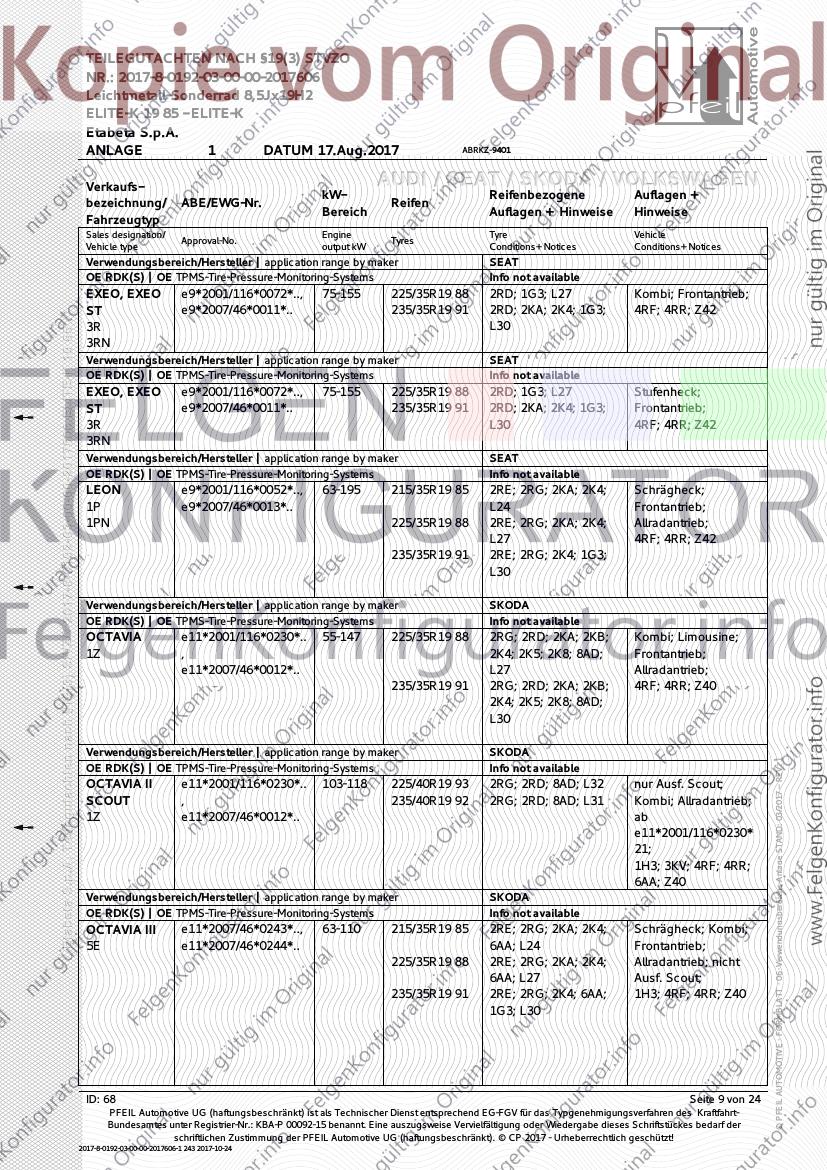

PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker SEAT
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
EXEO, EXEO e9*2001/116*0072*.., 75-155 225/35R19 88 2RD; 1G3; L27 Kombi; Frontantrieb;
ST e9*2007/46*0011*.. 235/35R19 91 2RD; 2KA; 2K4; 1G3; 4RF; 4RR; Z42
3R L30
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
3RN
Verwendungsbereich/Hersteller | application range by maker SEAT
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
EXEO, EXEO e9*2001/116*0072*.., 75-155 225/35R19 88 2RD; 1G3; L27 Stufenheck;
ST e9*2007/46*0011*.. 235/35R19 91 2RD; 2KA; 2K4; 1G3; Frontantrieb;
3R L30 4RF; 4RR; Z42
3RN
Verwendungsbereich/Hersteller | application range by maker SEAT
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
LEON e9*2001/116*0052*.., 63-195 215/35R19 85 2RE; 2RG; 2KA; 2K4; Schrägheck;
1P e9*2007/46*0013*.. L24 Frontantrieb;
1PN 225/35R19 88 2RE; 2RG; 2KA; 2K4; Allradantrieb;
L27 4RF; 4RR; Z42
235/35R19 91 2RE; 2RG; 2K4; 1G3;
L30
Verwendungsbereich/Hersteller | application range by maker SKODA
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
OCTAVIA e11*2001/116*0230*.. 55-147 225/35R19 88 2RG; 2RD; 2KA; 2KB; Kombi; Limousine;
1Z , 2K4; 2K5; 2K8; 8AD; Frontantrieb;
e11*2007/46*0012*.. L27 Allradantrieb;
235/35R19 91 2RG; 2RD; 2KA; 2KB; 4RF; 4RR; Z40
2K4; 2K5; 2K8; 8AD;
L30
Verwendungsbereich/Hersteller | application range by maker SKODA
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
OCTAVIA II e11*2001/116*0230*.. 103-118 225/40R19 93 2RG; 2RD; 8AD; L32 nur Ausf. Scout;
SCOUT , 235/40R19 92 2RG; 2RD; 8AD; L31 Kombi; Allradantrieb;
1Z e11*2007/46*0012*.. ab
e11*2001/116*0230*
21;
1H3; 3KV; 4RF; 4RR;
6AA; Z40
Verwendungsbereich/Hersteller | application range by maker SKODA
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
OCTAVIA III e11*2007/46*0243*.., 63-110 215/35R19 85 2RE; 2RG; 2KA; 2K4; Schrägheck; Kombi;
5E e11*2007/46*0244*.. 6AA; L24 Frontantrieb;
225/35R19 88 2RE; 2RG; 2KA; 2K4; Allradantrieb; nicht
6AA; L27 Ausf. Scout;
235/35R19 91 2RE; 2RG; 2K4; 6AA; 1H3; 4RF; 4RR; Z40
1G3; L30
ID: 68 Seite 9 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker SKODA
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
OCTAVIA III e11*2007/46*0243*.., 132, 162 215/35R19 85 2RE; 2RG; 3KV; L24 Schrägheck; Kombi;
5E e11*2007/46*0244*.. 225/35R19 88 2RE; 2RG; 6AA; L27 Frontantrieb;
235/35R19 91 2RE; 2RG; 6AA; 1G3; Allradantrieb; nicht
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
L30 Ausf. Scout;
1H3; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker SKODA
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
OCTAVIA III e11*2007/46*0243*.., 110-135 225/35R19 88 2RE; 2RG; 3KV; L27 nur Ausf. Scout;
SCOUT e11*2007/46*0244*.. 225/40R19 93 2RG; 2RD; 8AD; L32 Kombi; Allradantrieb;
5E 1H3; 3KV; 4RF; 4RR;
6AA; Z40
Verwendungsbereich/Hersteller | application range by maker SKODA
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
SUPERB e11*2001/116*0326*.. 77-191 225/35R19 88 2RE; 2RG; L27 Limousine; Kombi;
3T , 235/35R19 91 2RE; 2RG; 2K4; 6AA; Frontantrieb;
e11*2007/46*0014*.. 1G3; L30 Allradantrieb; ab
e11*2001/116*0326*
15,
e11*2007/46*0014*0
7;
4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker SKODA
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
SUPERB e11*98/14*0187*.. 74-110 235/35R19 91 2RG; 2RD; 8AD; L30 Limousine;
3U Allradantrieb;
Frontantrieb;
4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker SKODA
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
SUPERB e11*98/14*0187*.. 142 235/35R19 91 2RG; 2RD; 8AD; L30 Limousine;
3U Allradantrieb; © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Frontantrieb;
4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker SKODA
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
YETI e11*2007/46*0010*.., 77-81 225/35R19 88 2RG; 2RD; 8AD; L27 SUV; Frontantrieb;
5L e11*2007/46*0034*.. Allradantrieb;
1H3; 3KV; 4RF; 4RR;
6AA; Z40
Verwendungsbereich/Hersteller | application range by maker SKODA
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
YETI e11*2007/46*0010*.., 77-125 225/40R19 93 2RG; 2RD; 8AD; L32 SUV; Frontantrieb;
5L e11*2007/46*0034*.. 235/40R19 92 2RG; 2RD; 8AD; L31 Allradantrieb;
255/30R19 91 2RA; 2RE; 2RG; L30 1H3; 3KV; 4RF; 4RR;
6AA; Z40
ID: 68 Seite 10 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
EOS e1*2001/116*0349*.. 85-110 225/35R19 88 2RG; 2RD; 2KA; 2KB; Cabrio; Frontantrieb;
1F 2K4; 2K5; 2K8; L27 inkl. Facelift 2011;
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
245/35R19 89 2RE; 2RG; 2KA; 2KB; 4RF; 4RR; Z40
2K4; 2K5; 2K8; L28
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
EOS e1*2001/116*0349*.. 85-147 225/35R19 88 2RG; 2RD; 2KA; 2KB; Cabrio; Frontantrieb;
1F 2K4; 2K5; 2K8; L27 inkl. Facelift 2011;
235/35R19 91 2RG; 2RD; 2KA; 2KB; 4RF; 4RR; Z40
2K4; 2K5; 2K8; L30
245/35R19 89 2RE; 2RG; 2KA; 2KB;
2K4; 2K5; 2K8; L28
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
EOS e1*2001/116*0349*.. 85-191 235/35R19 91 2RG; 2RD; 2KA; 2KB; Cabrio; Frontantrieb;
1F 2K4; 2K5; 2K8; L30 inkl. Facelift 2011;
245/35R19 93 2RE; 2RG; 2KA; 2KB; 4RR; Z40
2K4; 2K5; 2K8; L32
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF e1*2001/116*0242*.. 55-147 225/35R19 88 2RE; 2RG; 2KA; 2KB; nur Golf 5; bis
1K 2K4; 2K5; 2K8; L27 e1*2001/116*0242*2
235/35R19 87 2RE; 2RG; 2KA; 2KB; 4; Allradantrieb;
2K4; 2K5; 2K6; 2K8; Frontantrieb; © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
L26 1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF e1*2001/116*0242*.. 55-169 235/35R19 87 2RE; 2RG; 2KA; 2KB; nur Golf 5; bis
1K 2K4; 2K5; 2K6; 2K8; e1*2001/116*0242*2
L26 4; Allradantrieb;
255/30R19 91 2RG; 2K4; 2K5; 2K6; Frontantrieb;
2K8; 3K4; L30 1H3; 4RF; 4RR; Z40
ID: 68 Seite 11 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF e1*2001/116*0242*.. 55-184 225/35R19 88 2RE; 2RG; 2KA; 2KB; nur Golf 5; bis
1K 2K4; 2K5; 2K8; L27 e1*2001/116*0242*2
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
4; Allradantrieb;
Frontantrieb;
1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF e1*2001/116*0242*.. 103 225/35R19 88 2RE; 2RG; 2KA; 2KB; nur Golf 6; ab
1K 2K4; 2K5; 2K8; L27 e1*2001/116*0242*2
235/35R19 91 2RE; 2RG; 2KA; 2KB; 5; Schrägheck;
2K4; 2K5; 2K8; L30 Allradantrieb;
1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF e1*2001/116*0242*.. 59-125 215/35R19 85 2R1; 2RA; 2RE; 2RG; nur Golf 6; ab
1K 2KA; 2KB; 2K4; 2K5; e1*2001/116*0242*2
2K8; L24 5; Schrägheck;
235/35R19 87 2RE; 2RG; 2KA; 2KB; Frontantrieb;
2K4; 2K5; 2K8; L26 1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF e1*2001/116*0242*.. 59-155 225/35R19 88 2RE; 2RG; 2KA; 2KB; nur Golf 6; ab
1K 2K4; 2K5; 2K8; L27 e1*2001/116*0242*2
235/35R19 91 2RE; 2RG; 2KA; 2KB; 5; Schrägheck;
2K4; 2K5; 2K8; L30 Frontantrieb;
255/30R19 91 2RG; 2K4; 2K5; 2K8; 1H3; 4RF; 4RR; Z40 © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
3K4; L30
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF e1*2001/116*0242*.. 188-199 225/35R19 88 2RE; 2RG; 3T3; 3G1; nur Golf R; ab
1K L27 e1*2001/116*0242*3
235/35R19 91 2RE; 2RG; 3T3; 3G1; 3; Schrägheck;
L30 Allradantrieb;
4RR; 5BE; Z40
ID: 68 Seite 12 von 24

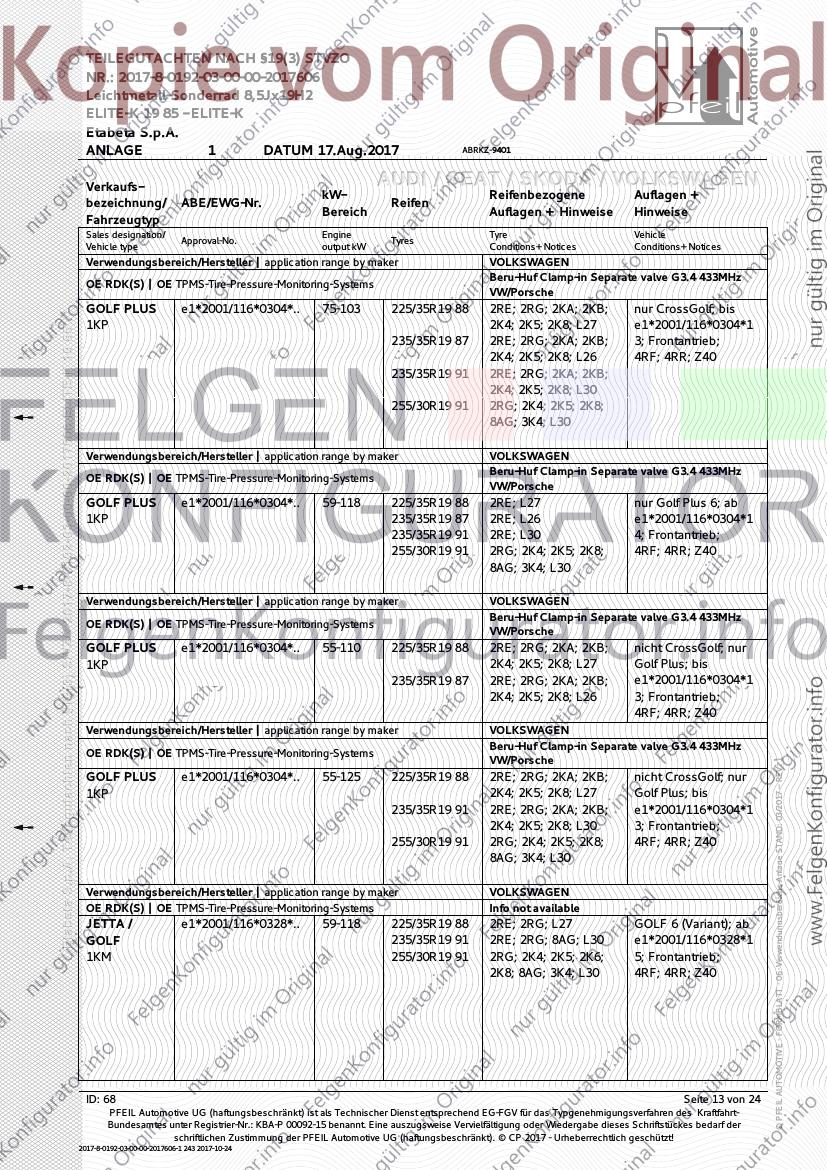

PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF PLUS e1*2001/116*0304*.. 75-103 225/35R19 88 2RE; 2RG; 2KA; 2KB; nur CrossGolf; bis
1KP 2K4; 2K5; 2K8; L27 e1*2001/116*0304*1
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
235/35R19 87 2RE; 2RG; 2KA; 2KB; 3; Frontantrieb;
2K4; 2K5; 2K8; L26 4RF; 4RR; Z40
235/35R19 91 2RE; 2RG; 2KA; 2KB;
2K4; 2K5; 2K8; L30
255/30R19 91 2RG; 2K4; 2K5; 2K8;
8AG; 3K4; L30
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF PLUS e1*2001/116*0304*.. 59-118 225/35R19 88 2RE; L27 nur Golf Plus 6; ab
1KP 235/35R19 87 2RE; L26 e1*2001/116*0304*1
235/35R19 91 2RE; L30 4; Frontantrieb;
255/30R19 91 2RG; 2K4; 2K5; 2K8; 4RF; 4RR; Z40
8AG; 3K4; L30
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF PLUS e1*2001/116*0304*.. 55-110 225/35R19 88 2RE; 2RG; 2KA; 2KB; nicht CrossGolf; nur
1KP 2K4; 2K5; 2K8; L27 Golf Plus; bis
235/35R19 87 2RE; 2RG; 2KA; 2KB; e1*2001/116*0304*1
2K4; 2K5; 2K8; L26 3; Frontantrieb;
4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
GOLF PLUS e1*2001/116*0304*.. 55-125 225/35R19 88 2RE; 2RG; 2KA; 2KB; nicht CrossGolf; nur © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
1KP 2K4; 2K5; 2K8; L27 Golf Plus; bis
235/35R19 91 2RE; 2RG; 2KA; 2KB; e1*2001/116*0304*1
2K4; 2K5; 2K8; L30 3; Frontantrieb;
255/30R19 91 2RG; 2K4; 2K5; 2K8; 4RF; 4RR; Z40
8AG; 3K4; L30
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
JETTA / e1*2001/116*0328*.. 59-118 225/35R19 88 2RE; 2RG; L27 GOLF 6 (Variant); ab
GOLF 235/35R19 91 2RE; 2RG; 8AG; L30 e1*2001/116*0328*1
1KM 255/30R19 91 2RG; 2K4; 2K5; 2K6; 5; Frontantrieb;
2K8; 8AG; 3K4; L30 4RF; 4RR; Z40
ID: 68 Seite 13 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
JETTA / e1*2001/116*0328*.. 75-147 225/35R19 88 2RE; 2RG; L27 JETTA (Limousine);
GOLF 235/35R19 87 2RE; 2RG; 8AG; L26 Frontantrieb;
1KM 255/30R19 91 2RG; 2K4; 2K5; 2K6; 4RF; 4RR; Z40
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
2K8; 8AG; 3K4; L30
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Info not available
JETTA / e1*2001/116*0328*.. 75-147 225/35R19 88 2RE; 2RG; L27 GOLF (Variant);
GOLF 235/35R19 87 2RE; 2RG; 8AG; L26 bis
1KM 255/30R19 91 2RG; 2K4; 2K5; 2K6; e1*2001/116*0328*1
2K8; 8AG; 3K4; L30 4; Frontantrieb;
4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*95/54*0043*.., 66-110 225/35R19 88 2RE; 2RF; 8AD; L27 Kombi; Frontantrieb;
3B e1*98/14D0043*.., 1H3; 4RF; 4RR; Z40
e1*98/14*0043*..
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*95/54*0043*.., 66-142 225/35R19 88 2RE; 2RF; 8AD; 3T3; Kombi; Frontantrieb;
3B e1*98/14D0043*.., L27 1H3; 4RF; 4RR; Z40
e1*98/14*0043*.. 225/35R19 88 2RE; 2RF; 8AD; L27
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*95/54*0043*.., 66-110 225/35R19 88 2RE; 2RF; 8AD; L27 Limousine;
3B e1*98/14D0043*.., Frontantrieb;
e1*98/14*0043*.. 1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*95/54*0043*.., 66-142 225/35R19 88 2RE; 2RF; 8AD; 3T3; Limousine;
3B e1*98/14D0043*.., L27 Frontantrieb;
e1*98/14*0043*.. 225/35R19 88 2RE; 2RF; 8AD; L27 1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*95/54*0043*.., 81-110 225/35R19 88 2RE; 2RF; 8AD; L27 Kombi; Limousine;
3B e1*98/14D0043*.., Allradantrieb;
e1*98/14*0043*.. 1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*95/54*0043*.., 81-142 225/35R19 88 2RE; 2RF; 8AD; 3T3; Kombi; Limousine;
3B e1*98/14D0043*.., L27 Allradantrieb;
e1*98/14*0043*.. 225/35R19 88 2RE; 2RF; L27 1H3; 4RF; 4RR; Z40
ID: 68 Seite 14 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0157*.., 74-125 225/35R19 88 8AD; L27 Kombi; Limousine;
3BG e1*98/14*0157*.. Frontantrieb;
1H3; 4RF; 4RR; Z40
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0157*.., 74-142 225/35R19 88 8AD; 3T3; L27 Kombi; Limousine;
3BG e1*98/14*0157*.. 225/35R19 88 8AD; L27 Frontantrieb;
1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0173*.., 202 235/35R19 91 2RD; 2RF; 2KA; 2K7; Limousine;
3BS e1*98/14*0173*.. 8AB; L30 Allradantrieb;
1H3; 1ZB; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0307*.. 88-206 225/40R19 93 L32 ab
3C 235/35R19 91 L30 e1*2001/116*0307*3
235/40R19 96 L35 7; Kombi; Limousine;
Frontantrieb;
Allradantrieb; nicht
Ausf. Alltrack;
Modelljahr 2015
(B8/3G);
1H3; 1ZB; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0307*.. 75-110 225/35R19 88 2RD; 2RF; L27 bis
3C 245/35R19 89 FRO; 2RE; 2RG; 2KA; e1*2001/116*0307*2
2K7; 8AB; 3G1; L28 3; Kombi; Limousine;
Frontantrieb;
1H3; 4RF; 4RR; Z40 © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0307*.. 75-147 225/35R19 88 2RD; 2RF; L27 bis
3C 235/35R19 91 2RE; 2RG; L30 e1*2001/116*0307*2
245/35R19 89 2RE; 2RG; 2KA; 2K7; 3; Kombi; Limousine;
8AB; 3G1; L28 Frontantrieb;
1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0307*.. 75-220 235/35R19 91 2RE; 2RG; L30 bis
3C 245/35R19 93 2RE; 2RG; 2KA; 2K7; e1*2001/116*0307*2
8AB; 3G1; L32 3; Kombi; Limousine;
Frontantrieb;
Allradantrieb;
1H3; 4RF; 4RR; Z40
ID: 68 Seite 15 von 24

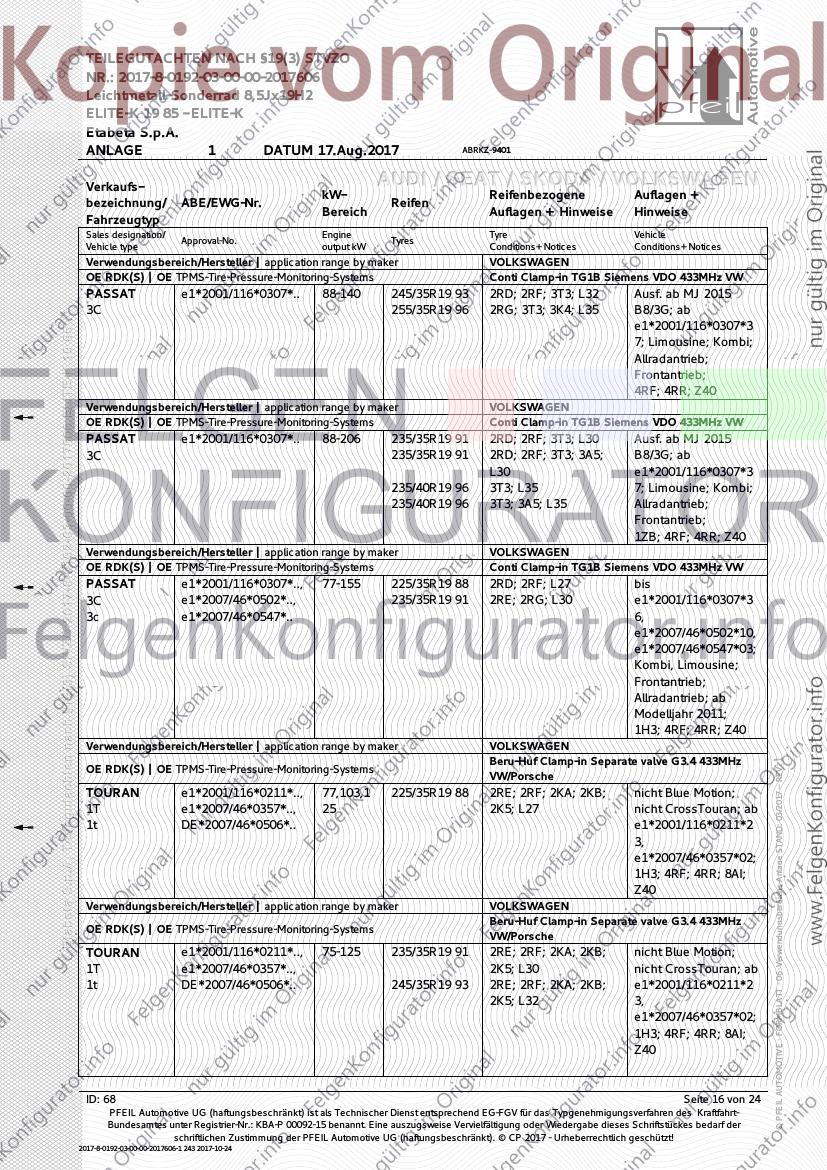

PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0307*.. 88-140 245/35R19 93 2RD; 2RF; 3T3; L32 Ausf. ab MJ 2015
3C 255/35R19 96 2RG; 3T3; 3K4; L35 B8/3G; ab
e1*2001/116*0307*3
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
7; Limousine; Kombi;
Allradantrieb;
Frontantrieb;
4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0307*.. 88-206 235/35R19 91 2RD; 2RF; 3T3; L30 Ausf. ab MJ 2015
3C 235/35R19 91 2RD; 2RF; 3T3; 3A5; B8/3G; ab
L30 e1*2001/116*0307*3
235/40R19 96 3T3; L35 7; Limousine; Kombi;
235/40R19 96 3T3; 3A5; L35 Allradantrieb;
Frontantrieb;
1ZB; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems Conti Clamp-in TG1B Siemens VDO 433MHz VW
PASSAT e1*2001/116*0307*.., 77-155 225/35R19 88 2RD; 2RF; L27 bis
3C e1*2007/46*0502*.., 235/35R19 91 2RE; 2RG; L30 e1*2001/116*0307*3
3c e1*2007/46*0547*.. 6,
e1*2007/46*0502*10,
e1*2007/46*0547*03;
Kombi, Limousine;
Frontantrieb;
Allradantrieb; ab
Modelljahr 2011;
1H3; 4RF; 4RR; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TOURAN e1*2001/116*0211*.., 77,103,1 225/35R19 88 2RE; 2RF; 2KA; 2KB; nicht Blue Motion;
1T e1*2007/46*0357*.., 25 2K5; L27 nicht CrossTouran; ab
1t DE*2007/46*0506*.. e1*2001/116*0211*2
3,
e1*2007/46*0357*02;
1H3; 4RF; 4RR; 8AI;
Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TOURAN e1*2001/116*0211*.., 75-125 235/35R19 91 2RE; 2RF; 2KA; 2KB; nicht Blue Motion;
1T e1*2007/46*0357*.., 2K5; L30 nicht CrossTouran; ab
1t DE*2007/46*0506*.. 245/35R19 93 2RE; 2RF; 2KA; 2KB; e1*2001/116*0211*2
2K5; L32 3,
e1*2007/46*0357*02;
1H3; 4RF; 4RR; 8AI;
Z40
ID: 68 Seite 16 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Verkaufs- AUDI / SEAT / SKODA / VOLKSWAGEN
kW- Reifenbezogene Auflagen +
bezeichnung/ ABE/EWG-Nr. Reifen
Bereich Auflagen + Hinweise Hinweise
Fahrzeugtyp
Sales designation/ Engine Tyre Vehicle
Approval-No. Tyres
Vehicle type output kW Conditions+Notices Conditions+Notices
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TOURAN e1*2001/116*0211*.., 66-103 235/35R19 91 2RE; 2RG; 2KA; 2KB; nur CrossTouran; ab
1T e1*2007/46*0357*.., 2K5; 2K7; 2K8; 8AD; e1*2001/116*0211*2
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
1t DE*2007/46*0506*.. L30 3,
e1*2007/46*0357*02;
1H3; 3KV; 4RF; 4RR;
6AA; 8AI; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TOURAN e1*2001/116*0211*.., 66-125 235/35R19 91 2RE; 2RG; 2KA; 2KB; nur CrossTouran; ab
1T e1*2007/46*0357*.., 2K5; 2K7; 2K8; 8AD; e1*2001/116*0211*2
1t DE*2007/46*0506*.. L30 3,
e1*2007/46*0357*02;
1H3; 3KV; 4RF; 4RR;
6AA; 8AI; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TOURAN e1*2001/116*0211*.., 75-125 235/35R19 91 2RE; 2RF; 2KA; 2KB; nur CrossTouran; bis
1T e1*2007/46*0357*.., 2K5; L30 e1*2001/116*0211*2
1t DE*2007/46*0506*.. 245/35R19 93 2RE; 2RF; 2KA; 2KB; 2,
2K5; L32 e1*2007/46*0357*01;
1H3; 3KV; 4RF; 4RR;
6AA; 8AI; Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TOURAN e1*2001/116*0211*.., 66-103 235/35R19 91 2RE; 2RG; 2KA; 2KB; nicht Blue Motion;
1T e1*2007/46*0357*.. 2K5; 2K7; 2K8; 8AD; nicht CrossTouran;
1t L30 bis © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
e1*2001/116*0211*2
2,
e1*2007/46*0357*01;
1H3; 4RF; 4RR; 8AI;
Z40
Verwendungsbereich/Hersteller | application range by maker VOLKSWAGEN
Beru-Huf Clamp-in Separate valve G3.4 433MHz
OE RDK(S) | OE TPMS-Tire-Pressure-Monitoring-Systems
VW/Porsche
TOURAN e1*2001/116*0211*.., 66-125 235/35R19 91 2RE; 2RG; 2KA; 2KB; nicht Blue Motion;
1T e1*2007/46*0357*.. 2K5; 2K7; 2K8; 8AD; nicht CrossTouran;
1t L30 bis
e1*2001/116*0211*2
2,
e1*2007/46*0357*01;
1H3; 4RF; 4RR; 8AI;
Z40
ID: 68 Seite 17 von 24

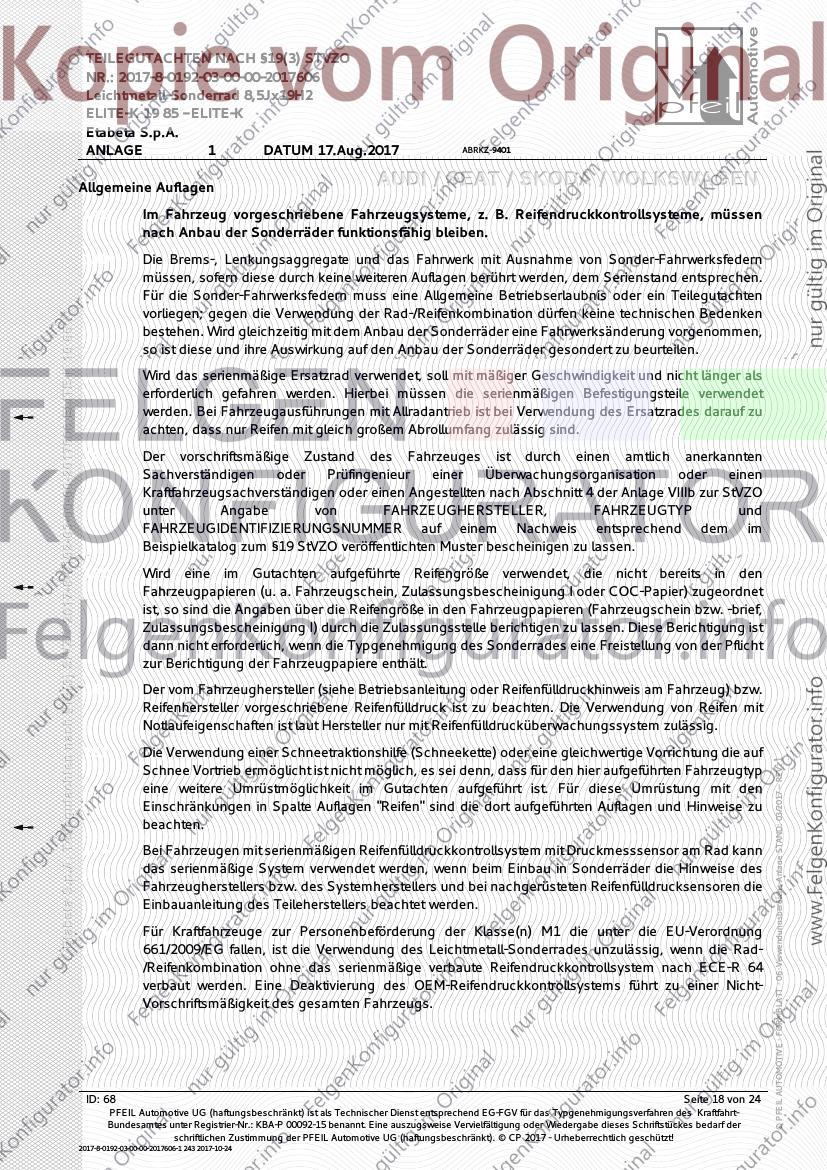

PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
Allgemeine Auflagen
AUDI / SEAT / SKODA / VOLKSWAGEN
1AG Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
1AD Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern
müssen, sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen.
Für die Sonder-Fahrwerksfedern muss eine Allgemeine Betriebserlaubnis oder ein Teilegutachten
vorliegen; gegen die Verwendung der Rad-/Reifenkombination dürfen keine technischen Bedenken
bestehen. Wird gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
1AE Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu
achten, dass nur Reifen mit gleich großem Abrollumfang zulässig sind.
1AF Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten
Sachverständigen oder Prüfingenieur einer Überwachungsorganisation oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO
unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP und
FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im
Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
1B0 Wird eine im Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) zugeordnet
ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Typgenehmigung des Sonderrades eine Freistellung von der Pflicht
zur Berichtigung der Fahrzeugpapiere enthält.
1R1 Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten. Die Verwendung von Reifen mit
Notlaufeigenschaften ist laut Hersteller nur mit Reifenfülldrucküberwachungssystem zulässig.
1S1 Die Verwendung einer Schneetraktionshilfe (Schneekette) oder eine gleichwertige Vorrichtung die auf
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Schnee Vortrieb ermöglicht ist nicht möglich, es sei denn, dass für den hier aufgeführten Fahrzeugtyp
eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist. Für diese Umrüstung mit den
Einschränkungen in Spalte Auflagen "Reifen" sind die dort aufgeführten Auflagen und Hinweise zu
beachten.
1V4 Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
1V5 Für Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1 die unter die EU-Verordnung
661/2009/EG fallen, ist die Verwendung des Leichtmetall-Sonderrades unzulässig, wenn die Rad-
/Reifenkombination ohne das serienmäßige verbaute Reifendruckkontrollsystem nach ECE-R 64
verbaut werden. Eine Deaktivierung des OEM-Reifendruckkontrollsystems führt zu einer Nicht-
Vorschriftsmäßigkeit des gesamten Fahrzeugs.
ID: 68 Seite 18 von 24

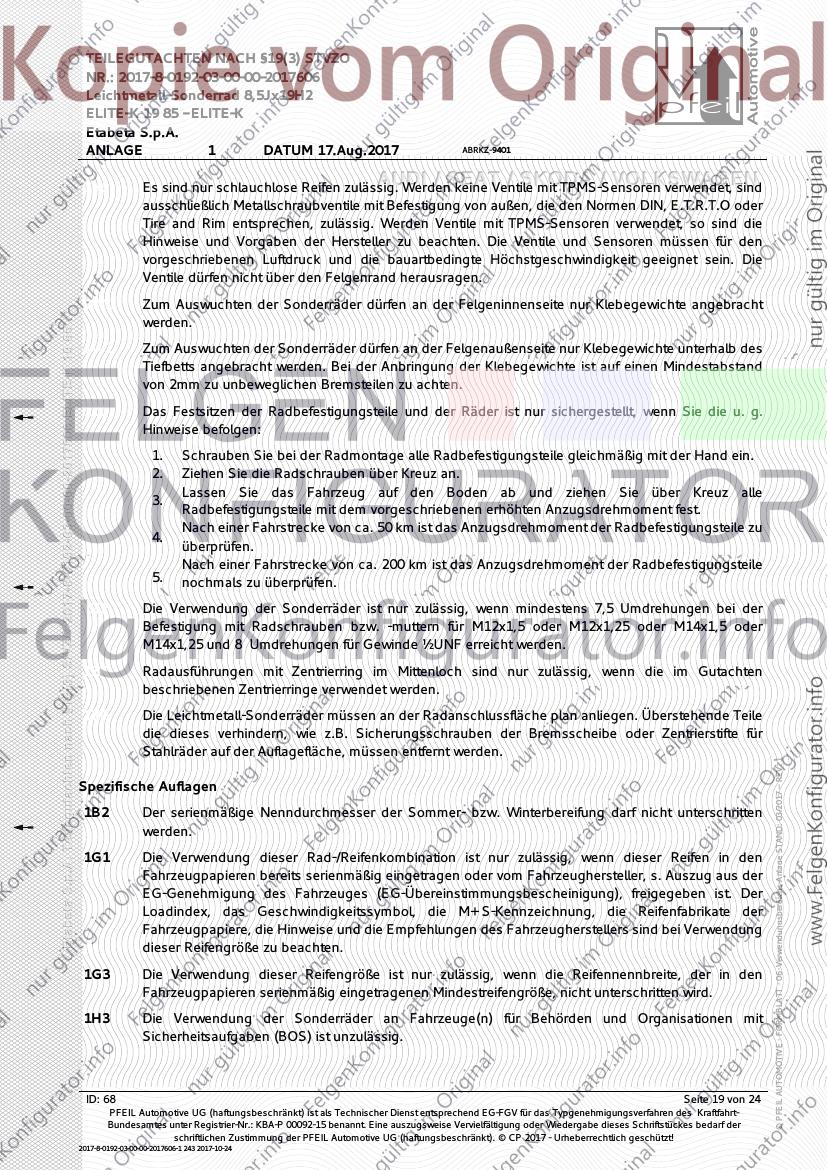

PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
1V6
AUDI / SEAT / SKODA / VOLKSWAGEN
Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet, sind
ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand herausragen.
1W1 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
1W2 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden. Bei der Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2mm zu unbeweglichen Bremsteilen zu achten.
1Z1 Das Festsitzen der Radbefestigungsteile und der Räder ist nur sichergestellt, wenn Sie die u. g.
Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
3.
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile zu
4.
überprüfen.
Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
5. nochmals zu überprüfen.
1Z2 Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 7,5 Umdrehungen bei der
Befestigung mit Radschrauben bzw. -muttern für M12x1,5 oder M12x1,25 oder M14x1,5 oder
M14x1,25 und 8 Umdrehungen für Gewinde ½UNF erreicht werden.
1ZF Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten
beschriebenen Zentrierringe verwendet werden.
1ZG Die Leichtmetall-Sonderräder müssen an der Radanschlussfläche plan anliegen. Überstehende Teile
die dieses verhindern, wie z.B. Sicherungsschrauben der Bremsscheibe oder Zentrierstifte für
Stahlräder auf der Auflagefläche, müssen entfernt werden.
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Spezifische Auflagen
1B2 Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten
werden.
1G1 Die Verwendung dieser Rad-/Reifenkombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
1G3 Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
1H3 Die Verwendung der Sonderräder an Fahrzeuge(n) für Behörden und Organisationen mit
Sicherheitsaufgaben (BOS) ist unzulässig.
ID: 68 Seite 19 von 24

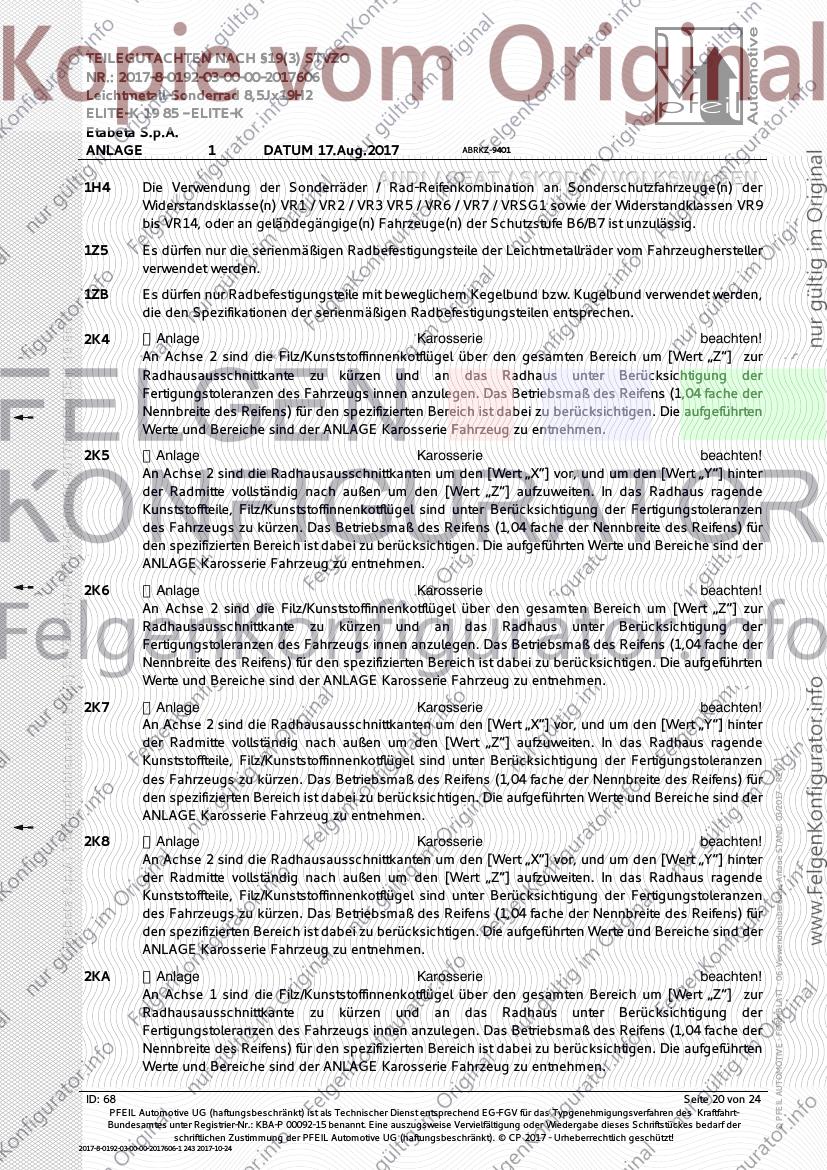

PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
1H4
AUDI / SEAT / SKODA / VOLKSWAGEN
Die Verwendung der Sonderräder / Rad-Reifenkombination an Sonderschutzfahrzeuge(n) der
Widerstandsklasse(n) VR1 / VR2 / VR3 VR5 / VR6 / VR7 / VRSG1 sowie der Widerstandklassen VR9
bis VR14, oder an geländegängige(n) Fahrzeuge(n) der Schutzstufe B6/B7 ist unzulässig.
1Z5 Es dürfen nur die serienmäßigen Radbefestigungsteile der Leichtmetallräder vom Fahrzeughersteller
verwendet werden.
1ZB Es dürfen nur Radbefestigungsteile mit beweglichem Kegelbund bzw. Kugelbund verwendet werden,
die den Spezifikationen der serienmäßigen Radbefestigungsteilen entsprechen.
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
2K4 → Anlage Karosserie beachten!
An Achse 2 sind die Filz/Kunststoffinnenkotflügel über den gesamten Bereich um [Wert „Z“] zur
Radhausausschnittkante zu kürzen und an das Radhaus unter Berücksichtigung der
Fertigungstoleranzen des Fahrzeugs innen anzulegen. Das Betriebsmaß des Reifens (1,04 fache der
Nennbreite des Reifens) für den spezifizierten Bereich ist dabei zu berücksichtigen. Die aufgeführten
Werte und Bereiche sind der ANLAGE Karosserie Fahrzeug zu entnehmen.
2K5 → Anlage Karosserie beachten!
An Achse 2 sind die Radhausausschnittkanten um den [Wert „X“] vor, und um den [Wert „Y“] hinter
der Radmitte vollständig nach außen um den [Wert „Z“] aufzuweiten. In das Radhaus ragende
Kunststoffteile, Filz/Kunststoffinnenkotflügel sind unter Berücksichtigung der Fertigungstoleranzen
des Fahrzeugs zu kürzen. Das Betriebsmaß des Reifens (1,04 fache der Nennbreite des Reifens) für
den spezifizierten Bereich ist dabei zu berücksichtigen. Die aufgeführten Werte und Bereiche sind der
ANLAGE Karosserie Fahrzeug zu entnehmen.
2K6 → Anlage Karosserie beachten!
An Achse 2 sind die Filz/Kunststoffinnenkotflügel über den gesamten Bereich um [Wert „Z“] zur
Radhausausschnittkante zu kürzen und an das Radhaus unter Berücksichtigung der
Fertigungstoleranzen des Fahrzeugs innen anzulegen. Das Betriebsmaß des Reifens (1,04 fache der
Nennbreite des Reifens) für den spezifizierten Bereich ist dabei zu berücksichtigen. Die aufgeführten
Werte und Bereiche sind der ANLAGE Karosserie Fahrzeug zu entnehmen.
2K7 → Anlage Karosserie beachten!
An Achse 2 sind die Radhausausschnittkanten um den [Wert „X“] vor, und um den [Wert „Y“] hinter
der Radmitte vollständig nach außen um den [Wert „Z“] aufzuweiten. In das Radhaus ragende
Kunststoffteile, Filz/Kunststoffinnenkotflügel sind unter Berücksichtigung der Fertigungstoleranzen
des Fahrzeugs zu kürzen. Das Betriebsmaß des Reifens (1,04 fache der Nennbreite des Reifens) für © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
den spezifizierten Bereich ist dabei zu berücksichtigen. Die aufgeführten Werte und Bereiche sind der
ANLAGE Karosserie Fahrzeug zu entnehmen.
2K8 → Anlage Karosserie beachten!
An Achse 2 sind die Radhausausschnittkanten um den [Wert „X“] vor, und um den [Wert „Y“] hinter
der Radmitte vollständig nach außen um den [Wert „Z“] aufzuweiten. In das Radhaus ragende
Kunststoffteile, Filz/Kunststoffinnenkotflügel sind unter Berücksichtigung der Fertigungstoleranzen
des Fahrzeugs zu kürzen. Das Betriebsmaß des Reifens (1,04 fache der Nennbreite des Reifens) für
den spezifizierten Bereich ist dabei zu berücksichtigen. Die aufgeführten Werte und Bereiche sind der
ANLAGE Karosserie Fahrzeug zu entnehmen.
2KA → Anlage Karosserie beachten!
An Achse 1 sind die Filz/Kunststoffinnenkotflügel über den gesamten Bereich um [Wert „Z“] zur
Radhausausschnittkante zu kürzen und an das Radhaus unter Berücksichtigung der
Fertigungstoleranzen des Fahrzeugs innen anzulegen. Das Betriebsmaß des Reifens (1,04 fache der
Nennbreite des Reifens) für den spezifizierten Bereich ist dabei zu berücksichtigen. Die aufgeführten
Werte und Bereiche sind der ANLAGE Karosserie Fahrzeug zu entnehmen.
ID: 68 Seite 20 von 24

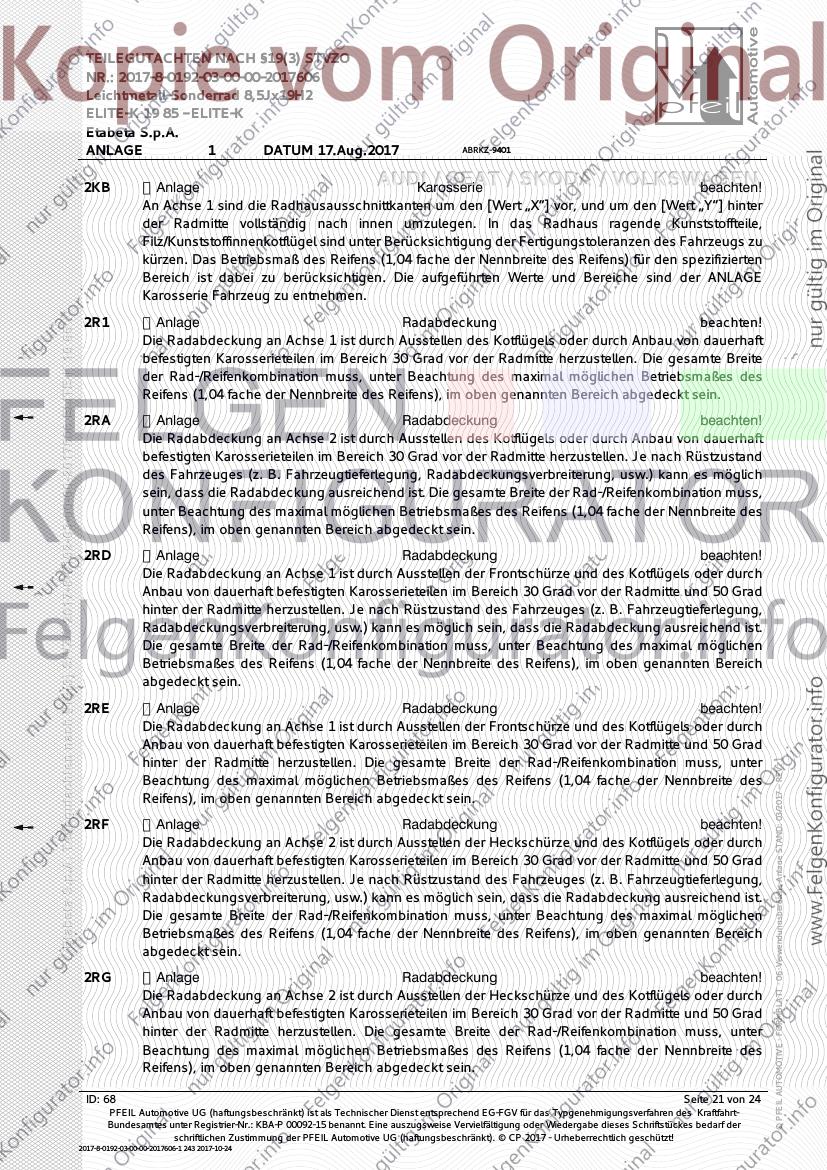

PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
2KB → Anlage
AUDI / SEAT / SKODA / VOLKSWAGEN
Karosserie beachten!
An Achse 1 sind die Radhausausschnittkanten um den [Wert „X“] vor, und um den [Wert „Y“] hinter
der Radmitte vollständig nach innen umzulegen. In das Radhaus ragende Kunststoffteile,
Filz/Kunststoffinnenkotflügel sind unter Berücksichtigung der Fertigungstoleranzen des Fahrzeugs zu
kürzen. Das Betriebsmaß des Reifens (1,04 fache der Nennbreite des Reifens) für den spezifizierten
Bereich ist dabei zu berücksichtigen. Die aufgeführten Werte und Bereiche sind der ANLAGE
Karosserie Fahrzeug zu entnehmen.
2R1 → Anlage Radabdeckung beachten!
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die gesamte Breite
der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
2RA → Anlage Radabdeckung beachten!
Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich
sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad-/Reifenkombination muss,
unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des
Reifens), im oben genannten Bereich abgedeckt sein.
2RD → Anlage Radabdeckung beachten!
Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
2RE → Anlage Radabdeckung beachten!
Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des © PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Reifens), im oben genannten Bereich abgedeckt sein.
2RF → Anlage Radabdeckung beachten!
Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
2RG → Anlage Radabdeckung beachten!
Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des
Reifens), im oben genannten Bereich abgedeckt sein.
ID: 68 Seite 21 von 24

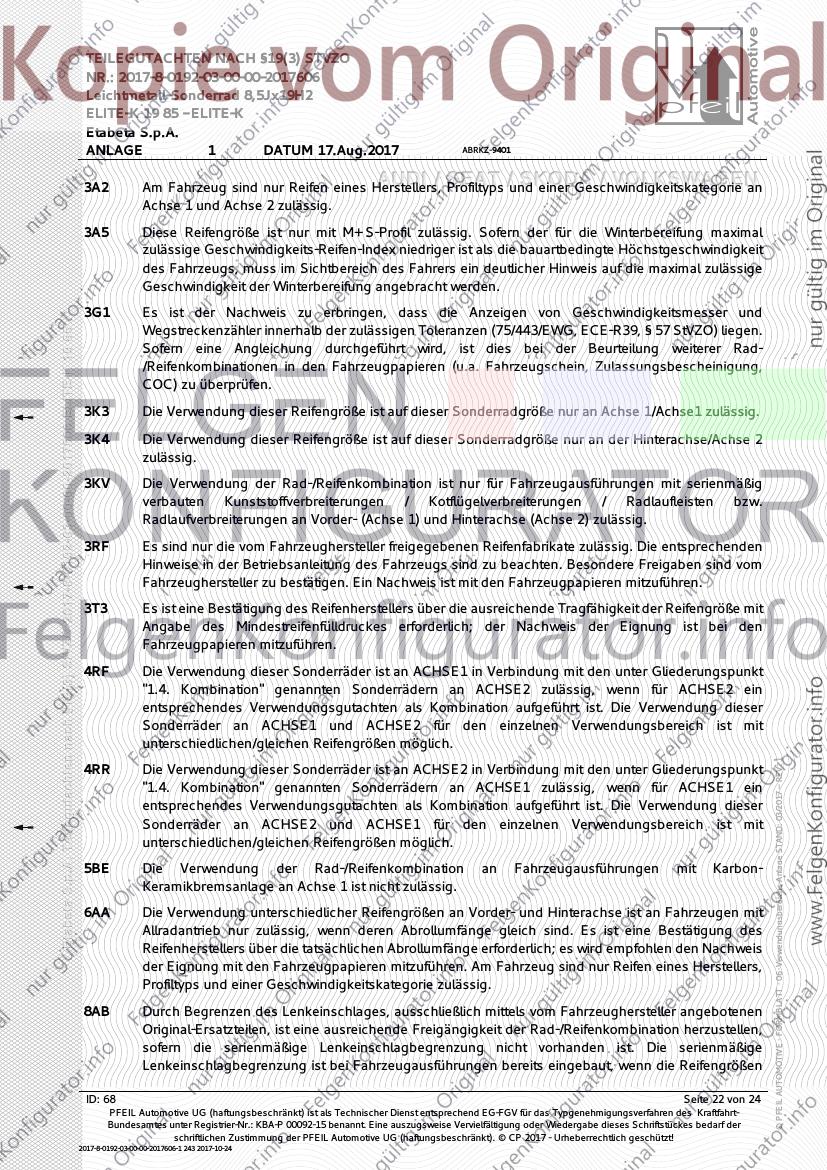

PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
3A2
AUDI / SEAT / SKODA / VOLKSWAGEN
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie an
Achse 1 und Achse 2 zulässig.
3A5 Diese Reifengröße ist nur mit M+S-Profil zulässig. Sofern der für die Winterbereifung maximal
zulässige Geschwindigkeits-Reifen-Index niedriger ist als die bauartbedingte Höchstgeschwindigkeit
des Fahrzeugs, muss im Sichtbereich des Fahrers ein deutlicher Hinweis auf die maximal zulässige
Geschwindigkeit der Winterbereifung angebracht werden.
3G1 Es ist der Nachweis zu erbringen, dass die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegen.
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer Rad-
/Reifenkombinationen in den Fahrzeugpapieren (u.a. Fahrzeugschein, Zulassungsbescheinigung,
COC) zu überprüfen.
3K3 Die Verwendung dieser Reifengröße ist auf dieser Sonderradgröße nur an Achse 1/Achse1 zulässig.
3K4 Die Verwendung dieser Reifengröße ist auf dieser Sonderradgröße nur an der Hinterachse/Achse 2
zulässig.
3KV Die Verwendung der Rad-/Reifenkombination ist nur für Fahrzeugausführungen mit serienmäßig
verbauten Kunststoffverbreiterungen / Kotflügelverbreiterungen / Radlaufleisten bzw.
Radlaufverbreiterungen an Vorder- (Achse 1) und Hinterachse (Achse 2) zulässig.
3RF Es sind nur die vom Fahrzeughersteller freigegebenen Reifenfabrikate zulässig. Die entsprechenden
Hinweise in der Betriebsanleitung des Fahrzeugs sind zu beachten. Besondere Freigaben sind vom
Fahrzeughersteller zu bestätigen. Ein Nachweis ist mit den Fahrzeugpapieren mitzuführen.
3T3 Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße mit
Angabe des Mindestreifenfülldruckes erforderlich; der Nachweis der Eignung ist bei den
Fahrzeugpapieren mitzuführen.
4RF Die Verwendung dieser Sonderräder ist an ACHSE1 in Verbindung mit den unter Gliederungspunkt
"1.4. Kombination" genannten Sonderrädern an ACHSE2 zulässig, wenn für ACHSE2 ein
entsprechendes Verwendungsgutachten als Kombination aufgeführt ist. Die Verwendung dieser
Sonderräder an ACHSE1 und ACHSE2 für den einzelnen Verwendungsbereich ist mit
unterschiedlichen/gleichen Reifengrößen möglich.
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
4RR Die Verwendung dieser Sonderräder ist an ACHSE2 in Verbindung mit den unter Gliederungspunkt
"1.4. Kombination" genannten Sonderrädern an ACHSE1 zulässig, wenn für ACHSE1 ein
entsprechendes Verwendungsgutachten als Kombination aufgeführt ist. Die Verwendung dieser
Sonderräder an ACHSE2 und ACHSE1 für den einzelnen Verwendungsbereich ist mit
unterschiedlichen/gleichen Reifengrößen möglich.
5BE Die Verwendung der Rad-/Reifenkombination an Fahrzeugausführungen mit Karbon-
Keramikbremsanlage an Achse 1 ist nicht zulässig.
6AA Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind. Es ist eine Bestätigung des
Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis
der Eignung mit den Fahrzeugpapieren mitzuführen. Am Fahrzeug sind nur Reifen eines Herstellers,
Profiltyps und einer Geschwindigkeitskategorie zulässig.
8AB Durch Begrenzen des Lenkeinschlages, ausschließlich mittels vom Fahrzeughersteller angebotenen
Original-Ersatzteilen, ist eine ausreichende Freigängigkeit der Rad-/Reifenkombination herzustellen,
sofern die serienmäßige Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige
Lenkeinschlagbegrenzung ist bei Fahrzeugausführungen bereits eingebaut, wenn die Reifengrößen
ID: 68 Seite 22 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
AUDI / SEAT / SKODA / VOLKSWAGEN
in 17" bzw. 18" in den Fahrzeugpapieren bereits serienmäßig eingetragen oder vom
Fahrzeughersteller, s. Auszug aus der EG-Genehmigung des Fahrzeuges (EG-
Übereinstimmungsbescheinigung), freigegeben sind. Bei Nachrüstung ist der vorschriftsmäßige
Zustand des Fahrzeuges durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach
Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP
und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im
Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
8AD Durch Begrenzen des Lenkeinschlages, ausschließlich mittels vom Fahrzeughersteller angebotenen
Original-Ersatzteilen, ist eine ausreichende Freigängigkeit der Rad-/Reifenkombination herzustellen,
sofern die serienmäßige Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige
Lenkeinschlagbegrenzung ist bei Fahrzeugausführungen bereits eingebaut, wenn die Reifengrößen
in 19" bzw. 20" in den Fahrzeugpapieren bereits serienmäßig eingetragen oder vom
Fahrzeughersteller, s. Auszug aus der EG-Genehmigung des Fahrzeuges (EG-
Übereinstimmungsbescheinigung), freigegeben sind. Bei Nachrüstung ist der vorschriftsmäßige
Zustand des Fahrzeuges durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen Angestellten nach
Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER, FAHRZEUGTYP
und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem im
Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
8AG Das Fahrzeug darf aufgrund der Nacharbeiten an der Karosserie nicht mehr im Anhängerbetrieb
(Trailer-Option) eingesetzt werden. Die Anhängelast ist in den Fahrzeugpapieren zu streichen.
8AI Bei optionaler Ausrüstung des Fahrzeuges mit einer Anhängerkupplung bzw. Trailer-Option und kein
Anhänger angekuppelt ist und sind, gleichzeitig ein Stecker in der Anhängersteckdose z.B. ein
Fahrradträger mit Beleuchtung angeschlossen ist, kann es in extremen Fahrsituationen automatisch
zu plötzlichen Bremsvorgängen kommen. Die Bedienungsanleitung des Fahrzeuges ist zu beachten.
CAB Rad-/Reifen-Kombination ist (auch) zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
CAR Rad-/Reifen-Kombination ist (auch) zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (z.B. Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring u.a.
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
Bezeichnungen).
FRO Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
L24 Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer
zulässigen Achslast von 1030kg. Eine Erhöhung der Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
L26 Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer
zulässigen Achslast von 1090kg. Eine Erhöhung der Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
L27 Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer
zulässigen Achslast von 1120kg. Eine Erhöhung der Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
L28 Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer
zulässigen Achslast von 1160kg. Eine Erhöhung der Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
ID: 68 Seite 23 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24

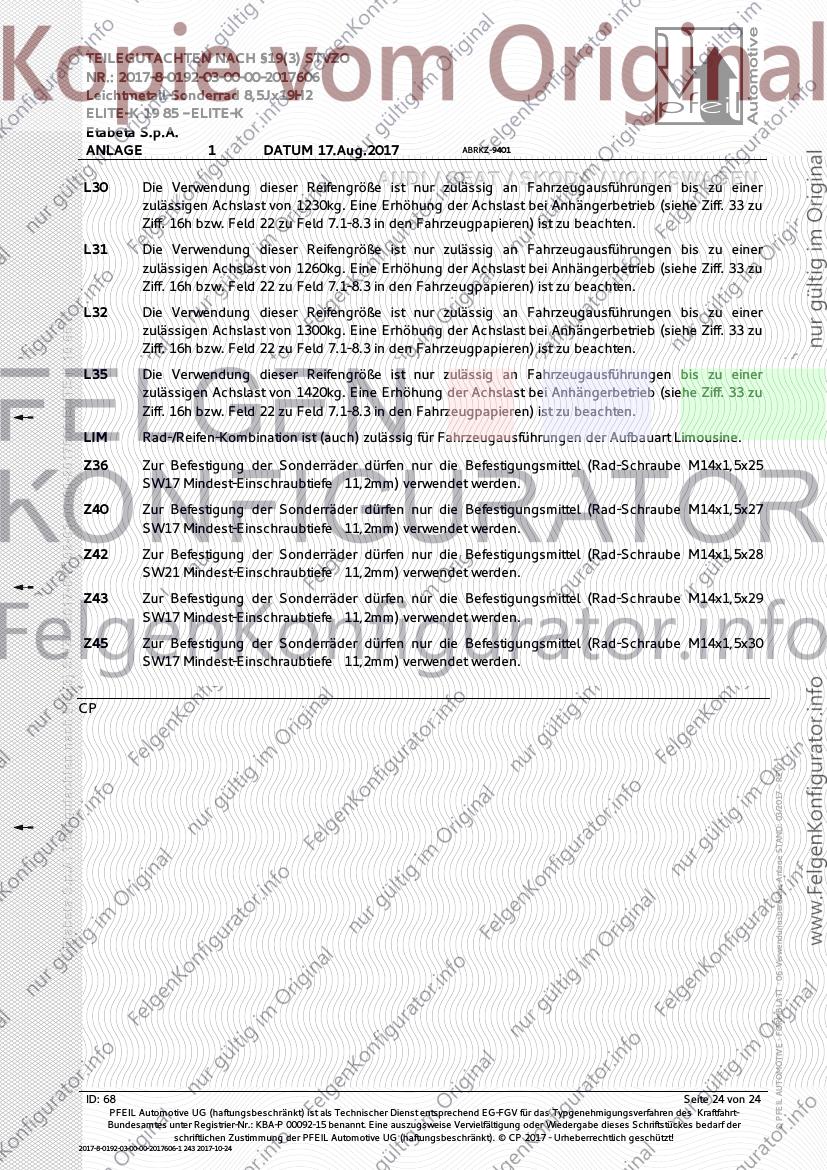

TEILEGUTACHTEN NACH §19(3) STVZO
NR.: 2017-8-0192-03-00-00-2017606
Leichtmetall-Sonderrad 8,5Jx19H2
ELITE-K 19 85 - ELITE-K
Etabeta S.p.A.
ANLAGE 1 DATUM 17.Aug.2017 ABRKZ-9401
L30
AUDI / SEAT / SKODA / VOLKSWAGEN
Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer
zulässigen Achslast von 1230kg. Eine Erhöhung der Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
L31 Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer
zulässigen Achslast von 1260kg. Eine Erhöhung der Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
L32 Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer
zulässigen Achslast von 1300kg. Eine Erhöhung der Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Etabeta S.p.A. Teilegutachten nach §19(3) StVZO 2017-8-0192-03-00-00-2017606 ELITE-K 19 85
Ziff. 16h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
L35 Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer
zulässigen Achslast von 1420kg. Eine Erhöhung der Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
LIM Rad-/Reifen-Kombination ist (auch) zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Z36 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel (Rad-Schraube M14x1,5x25
SW17 Mindest-Einschraubtiefe 11,2mm) verwendet werden.
Z40 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel (Rad-Schraube M14x1,5x27
SW17 Mindest-Einschraubtiefe 11,2mm) verwendet werden.
Z42 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel (Rad-Schraube M14x1,5x28
SW21 Mindest-Einschraubtiefe 11,2mm) verwendet werden.
Z43 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel (Rad-Schraube M14x1,5x29
SW17 Mindest-Einschraubtiefe 11,2mm) verwendet werden.
Z45 Zur Befestigung der Sonderräder dürfen nur die Befestigungsmittel (Rad-Schraube M14x1,5x30
SW17 Mindest-Einschraubtiefe 11,2mm) verwendet werden.
CP
© PFEIL AUTOMOTIVE · FORMBLATT · 06 ·Verwendungsbereichs-Anlage STAND: 03/2017 – REV. 1
ID: 68 Seite 24 von 24
PFEIL Automotive UG (haftungsbeschränkt) ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-
Bundesamtes unter Registrier-Nr.: KBA-P 00092-15 benannt. Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der
schriftlichen Zustimmung der PFEIL Automotive UG (haftungsbeschränkt). © CP 2017 - Urheberrechtlich geschützt!
2017-8-0192-03-00-00-2017606-1 243 2017-10-24
