TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 10
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Modell B15
Typ B15 858
Radgröße 8,5x18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 B15 858 D3/BA25 Ø66,6xØ57,1 5/112/57,1 32 880 2275
Kennzeichnungen
Herstellerzeichen brock Car Fashion
Radtyp und Ausführung B15 858 (s.o.)
Radgröße 8,5x18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 120 33
S03 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 042063)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 169-213 235/40R18 G01 K41 K44 K45 K46 K56 A02 A04 A05
C4 60-213 225/40R18 K41 K44 K45 K46 K56 T88 T89 A06 A08 A09
F619, /1 T92 A12 A14 A18
Car K49 K50
Lim R21 S02
Audi 80, 90 Quattro 162-169 225/40R18 K41 K42 K45 K46 K49 K50 A02 A04 A05
89Q A06 A08 A09
E399, /1 A12 A14 A18
R21 S02
Audi 80, Quattro, S2 169 225/40R18 K41 K42 K45 K46 K49 K50 A02 A04 A05
B4 A06 A08 A09
F889, /1 A12 A14 A18
R21 S02
Audi A4 74-188 225/40R18 K44 K46 K49 K50 T88 T89 T91 A02 A04 A05
8E 74-188 235/40R18 K44 K46 K49 K50 A06 A08 A09
e1*98/14*0151*.., 74-188 245/35R18 K44 K46 K49 K50 T88 T89 T92 A12 A14 A18
e1*2001/116*0151*.. 74-188 255/35R18 K44 K46 K50 R03 A70 A71 A72
A73 Car Lim
V18 S01
Audi A4 55-142 255/35R18 A58 K44 K46 R03 A02 A04 A05
B5 55-169 225/40R18 K41 K43 K44 K45 K46 T88 T89 A06 A08 A09
e1*93/81*0013*.. , 55-169 235/40R18 G01 K41 K43 K44 K45 K46 A12 A14 A18
e1*98/14*0013*.. 55-169 245/35R18 K41 K43 K44 K45 K46 T88 T89 Au7 Au9 Car
K49 K50 K56
Lim V18 S01
Audi A4 162 225/40R18 K44 K46 K49 K50 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 K44 K46 K49 K50 A06 A08 A09
e1*2001/116*0243*.. 162 245/35R18 K44 K46 K49 K50 T88 T89 T92 A12 A14 A18
162 255/35R18 K44 K46 K50 R03 A70 A71 A72
A73 Car Cbo
Lim V18 S01
Audi A4 Cabriolet 96-188 225/40R18 K44 T88 T89 T91 T92 A02 A04 A05
8H 96-188 235/40R18 K44 T91 T93 A06 A08 A09
e1*98/14*0177*.., 96-188 245/35R18 K44 T88 T89 T92 A12 A14 A18
e1*2001/116*0177*.. 96-188 255/35R18 K44 R03 A70 A71 A72
A73 Cbo K46
K49 K50 V18
S01
Audi A6 81-184 225/40R18 K46 T88 T89 T91 T92 A02 A04 A05
4B 81-184 235/40R18 G40 K41 K44 K46 K50 T91 T95 A06 A08 A09
e1*96/27, 98/14, 81-184 245/35R18 K41 K44 K46 K50 T88 T89 A12 A14 A18
e1*2001/116*0051*.. 81-184 255/35R18 K44 K46 K50 R03 T90 T94 A70 A71 A72
A73 Au9 Car
K45 K49 Lim
V18 X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F 89-257 235/40R18 K49 K50 T91 T93 A06 A08 A09
e1*2001/116*0254*.., 89-257 245/40R18 K44 K46 K49 K50 K56 T93 A12 A14 A18
e1*2001/116*0276*.. 89-257 255/40R18 K41 K44 K46 K49 K50 K56 A70 A71 A72
A73 Car Lim
V18 X27 S01
Audi A6 Allroad 120-257 225/50R18 K41 K42 K44 K46 K49 K50 R70 A02 A04 A05
4F 120-257 235/45R18 K42 K46 A06 A08 A09
e1*2001/116*0254*.. 120-257 245/45R18 K41 K42 K44 K46 K49 K50 A12 A14 A18
120-257 255/40R18 K41 K42 K43 K44 K46 K49 K50 A70 A71 A72
120-257 255/45R18 K41 K42 K43 K44 K46 K49 K50 A73 X28 S01
Audi A8 155-171 235/50R18 K49 K50 R37 A02 A04 A05
4E 155-171 245/45R18 K49 K50 R37 T00 T96 A06 A08 A09
e1*2001/116*0198*.., 155-171 235/50R18 K49 K50 M+S A12 A14 A18
e1*2001/116*0246*.. 155-171 245/45R18 K49 K50 M+S T00 T96 A70 A71 A72
155-171 255/45R18 K49 K50 A73 B03 B60
Lim NBF RDK
V18 S01
Audi A8, S8 110-250 235/50R18 A02 A04 A05
D2 110-250 245/45R18 R35 A06 A08 A09
G850, 110-250 255/45R18 A12 A14 A18
e1*93/81*0005*..; A70 A71 A72
e1*98/14*0005*.. A73 A8b A8c
K41 K45 K46
K49 K50 NBF
R21 V18 S02
Audi V8 180-206 225/40R18 T92 A02 A04 A05
D11 180-206 235/40R18 T91 T93 A06 A08 A09
F127 A12 A14 A18
A70 A71 A72
A73 R21 S02
Skoda Superb 74-142 225/40R18 K46 K49 K50 K56 T88 T89 T91 A02 A04 A05
3U 74-142 245/35R18 K44 K45 K46 K49 K50 K56 L02 A06 A08 A09
e11*98/14*0187*.. T88 T89 A12 A14 A18
74-142 255/35R18 K44 K46 K50 K56 R03 A58 Lim V18
S01
VW Bus 50-103 235/45R18 G01 K41 K44 T94 T98 A02 A04 A05
7DB 50-103 245/40R18 K41 K43 K44 R70 T97 A06 A08 A09
e1*96/79*0067*.., 50-103 255/40R18 K41 K43 K44 T95 T99 A12 A14 A18
e1*98/14*0067*.. K34 K42 K49
K50 S03
VW Bus, Transporter 50-103 235/45R18 G01 K44 T92 T94 T98 T99 A02 A04 A05
70X02.., 70X12.. 50-103 245/40R18 K43 K44 T93 T97 A06 A08 A09
H297-300, 304, 306, 50-103 255/40R18 K43 K44 T95 T99 A12 A14 A18
H322-327 K34 K41 K42
K49 K50 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus, Transporter 50-103 235/45R18 G01 K42 K44 T98 T99 A02 A04 A05
7DW, 7DWA 50-103 245/40R18 K42 K43 K44 T97 A06 A08 A09
e1*96/79, 98/14* 50-103 255/40R18 K42 K43 K44 T99 A12 A14 A18
0066,0120*.. K34 K41 K49
K50 S03
VW EOS 85-147 225/40R18 K44 K46 K49 K50 A02 A04 A05
1F 85-147 245/35R18 K44 K46 K50 R03 A06 A08 A09
e1*2001/116*0349*.. 85-184 225/40R18 K44 K46 K49 K50 M+S A12 A14 A18
85-184 235/40R18 K41 K44 K46 K49 K50 A58 Cbo K56
85-184 255/35R18 K44 K46 K50 R03 V18 S01
VW Passat 66-142 225/40R18 K46 K49 K50 T88 T89 T91 A02 A04 A05
3B 66-142 235/40R18 G01 K44 K45 K46 K49 K50 K56 A06 A08 A09
e1*95/54*0043*.., 66-142 245/35R18 K44 K46 K49 K50 K56 T88 T89 A12 A14 A18
e1*98/14*0043*.. 66-142 255/35R18 K44 K46 K50 K56 R03 Car Lim V18
S01
VW Passat 74-142 225/40R18 K44 K45 K49 T88 T89 T91 A02 A04 A05
3BG 74-142 245/35R18 K44 K45 K49 K50 K56 L02 T88 A06 A08 A09
e1*98/14*0157*.., T89 A12 A14 A18
e1*2001/116*0157*.. 74-142 255/35R18 K44 K50 K56 R03 T90 Car K46 Lim
V18 S01
VW Passat 184 235/40R18 K41 K44 K46 K49 K50 K56 A02 A04 A05
3C 184 255/35R18 K44 K46 K50 K56 R03 A06 A08 A09
e1*2001/116*0307*.. A12 A14 A18
Lim V18 S01
VW Passat 75-147 225/40R18 K44 K46 K49 K50 K56 T88 T89 A02 A04 A05
3C 75-147 235/40R18 K41 K44 K46 K49 K50 K56 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/35R18 K44 K46 K50 K56 R03 A12 A14 A18
75-147 255/35R18 K44 K46 K50 K56 R03 Lim V18 S01
VW Passat Variant 75-147 225/40R18 K44 K46 K49 K50 T88 T89 T91 A02 A04 A05
3C 75-147 235/40R18 K41 K44 K46 K49 K50 A06 A08 A09
e1*2001/116*0307*.. 75-147 245/35R18 K44 K46 K50 R03 T92 A12 A14 A18
75-147 255/35R18 K44 K46 K50 R03 T90 Car K56 V18
S01
VW Passat Variant 184 225/40R18 K44 K46 K49 K50 M+S T91 A02 A04 A05
3C 184 235/40R18 K41 K44 K46 K49 K50 A06 A08 A09
e1*2001/116*0307*.. 184 255/35R18 K44 K46 K50 R03 T90 A12 A14 A18
Car K56 V18
S01
VW Passat W8 202 225/40R18 K44 K45 K46 K49 K50 K56 T91 A02 A04 A05
3BS 202 235/40R18 K44 K45 K46 K49 K50 K56 A06 A08 A09
e1*98/14*0173*.., 202 255/35R18 K44 K46 K50 K56 R03 A12 A14 A18
e1*2001/116*0173*.. Car Lim R21
V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-177 235/50R18 K49 R37 T01 T97 A02 A04 A05
3D 165-177 245/45R18 K49 R37 T00 T96 A06 A08 A09
e1*98/14*0189*.., 165-177 255/45R18 K49 K50 T03 T99 A12 A14 A18
e1*2001/116*0189*.. A70 A71 A72
-Ottomotor,V6-Diesel A73 B60 Lim
RDK V18
W11 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 10
A70 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A72 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
A8c Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 360
mm an Achse 1.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 10
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G40 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 215/55R16 oder
235/40R18 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§
57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß. kann diese Rad-/Reifenkombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH

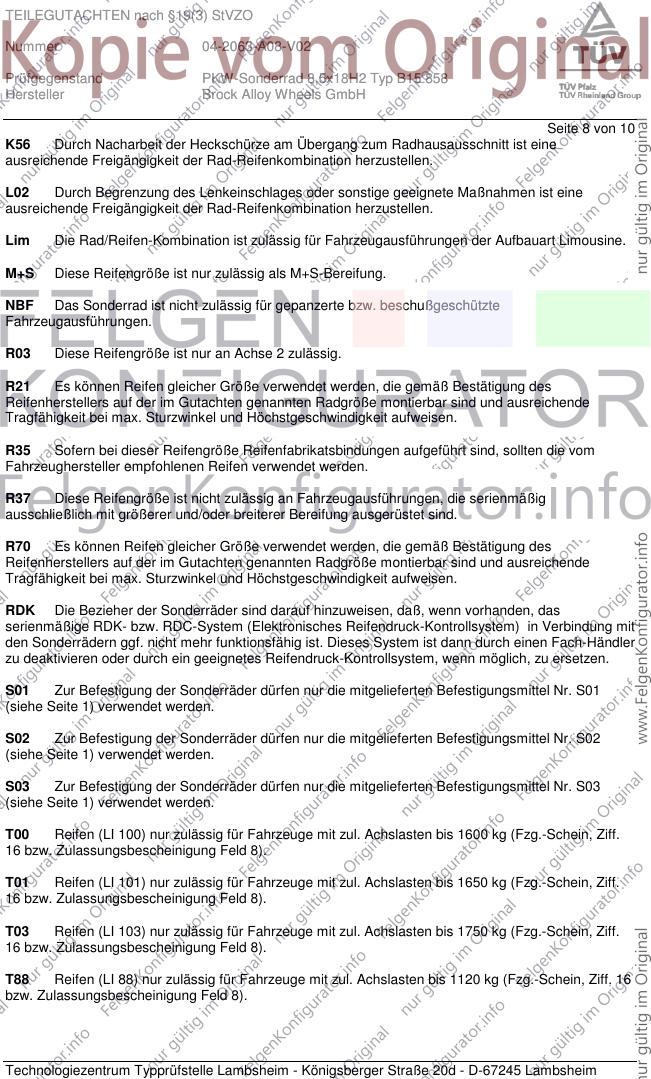

Seite 8 von 10
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschußgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH

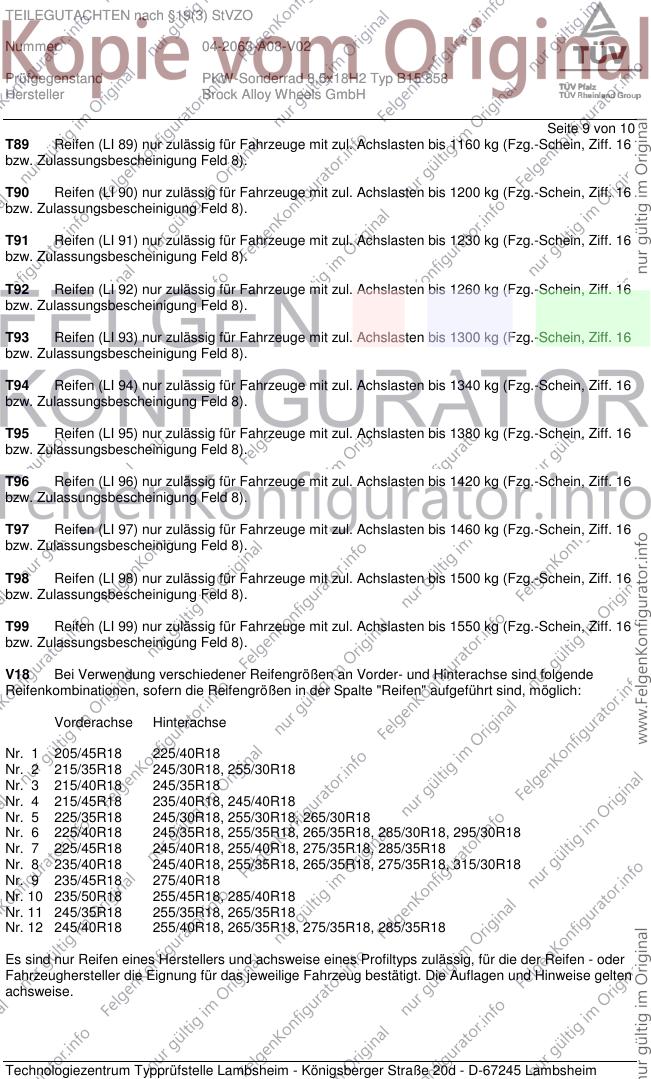

Seite 9 von 10
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 275/40R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 245/35R18 255/35R18, 265/35R18
Nr. 12 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-2063-A08-V02
Prüfgegenstand PKW-Sonderrad 8,5x18H2 Typ B15 858
Hersteller Brock Alloy Wheels GmbH

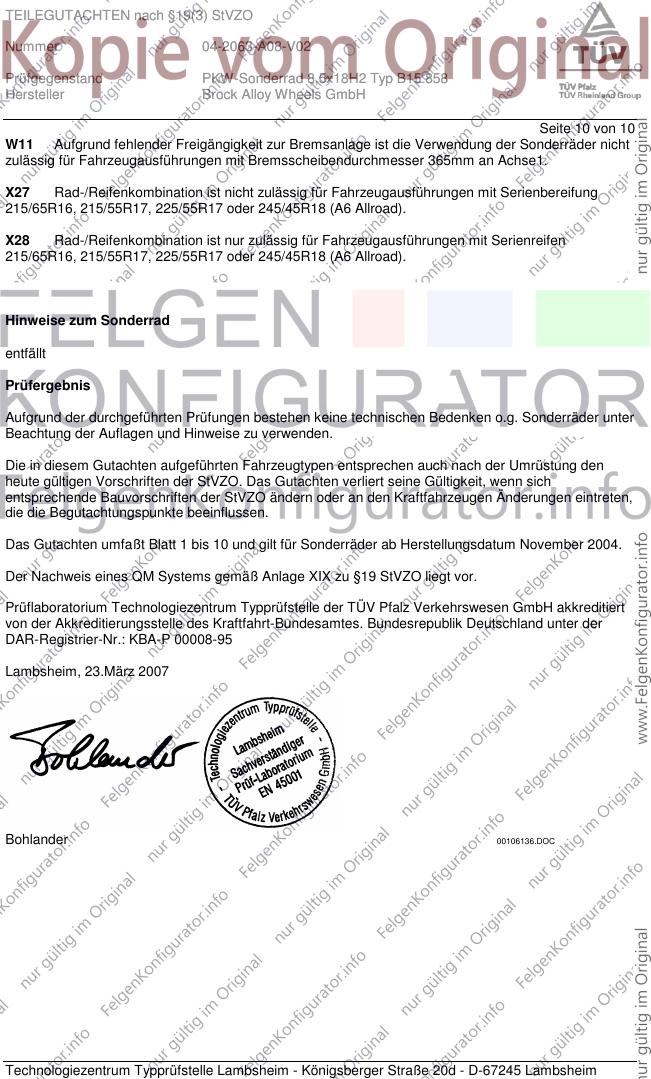

Seite 10 von 10
W11 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1.
X27 Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit Serienbereifung
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (A6 Allroad).
X28 Rad-/Reifenkombination ist nur zulässig für Fahrzeugausführungen mit Serienreifen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (A6 Allroad).
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 23.März 2007
Bohlander 00106136.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
