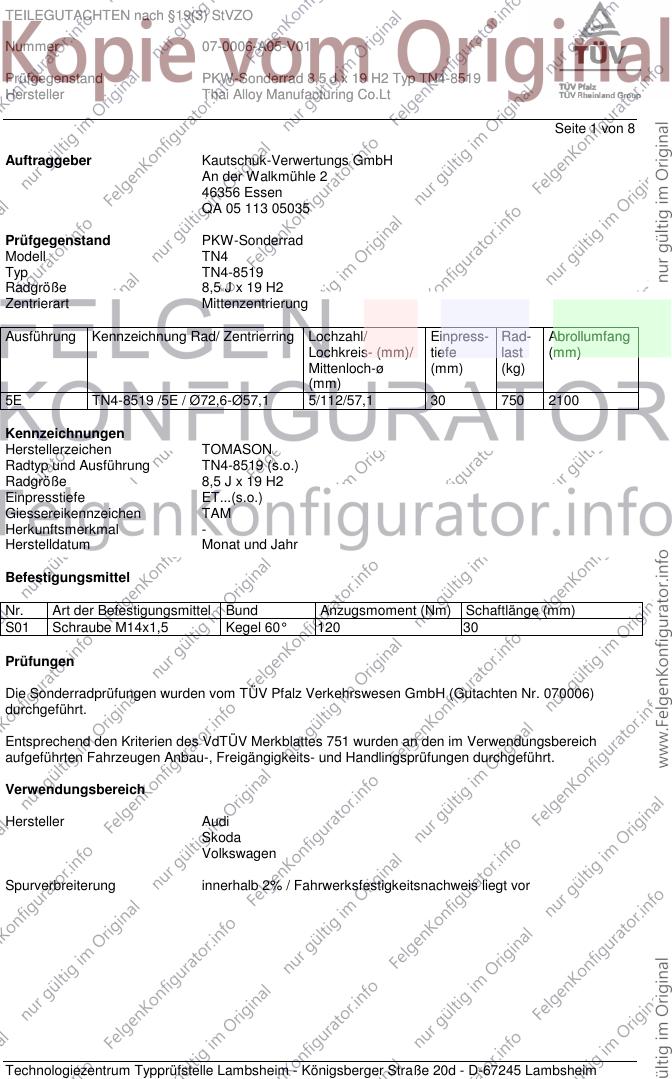

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A05-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 1 von 8
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN4-8519 /5E / Ø72,6-Ø57,1 5/112/57,1 30 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8519 (s.o.)
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 070006)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

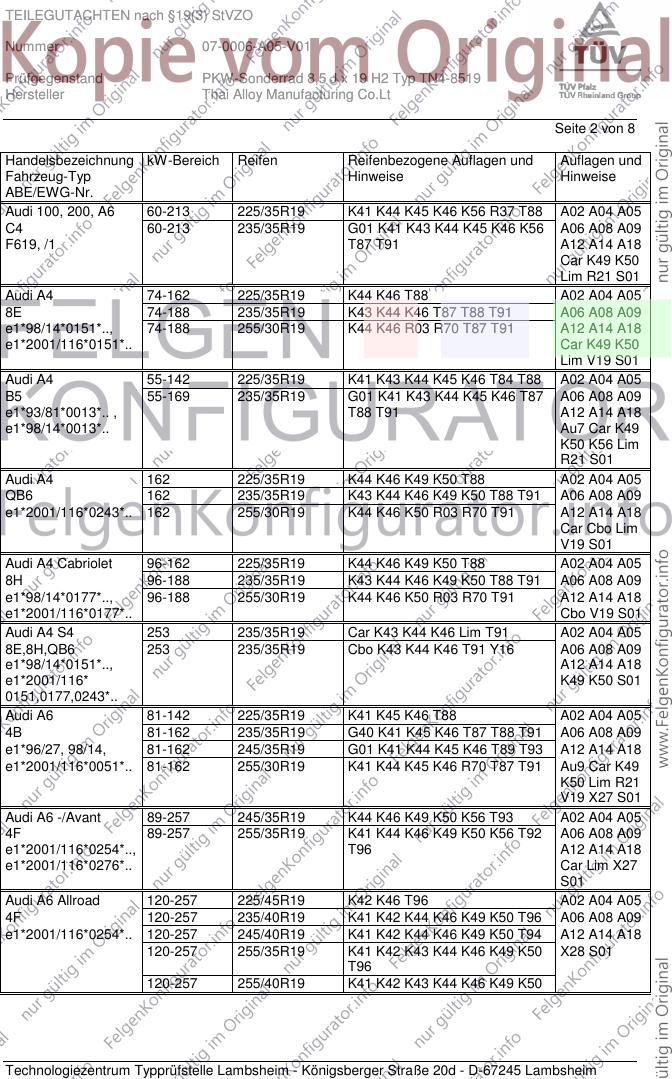

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A05-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 60-213 225/35R19 K41 K44 K45 K46 K56 R37 T88 A02 A04 A05
C4 60-213 235/35R19 G01 K41 K43 K44 K45 K46 K56 A06 A08 A09
F619, /1 T87 T91 A12 A14 A18
Car K49 K50
Lim R21 S01
Audi A4 74-162 225/35R19 K44 K46 T88 A02 A04 A05
8E 74-188 235/35R19 K43 K44 K46 T87 T88 T91 A06 A08 A09
e1*98/14*0151*.., 74-188 255/30R19 K44 K46 R03 R70 T87 T91 A12 A14 A18
e1*2001/116*0151*.. Car K49 K50
Lim V19 S01
Audi A4 55-142 225/35R19 K41 K43 K44 K45 K46 T84 T88 A02 A04 A05
B5 55-169 235/35R19 G01 K41 K43 K44 K45 K46 T87 A06 A08 A09
e1*93/81*0013*.. , T88 T91 A12 A14 A18
e1*98/14*0013*.. Au7 Car K49
K50 K56 Lim
R21 S01
Audi A4 162 225/35R19 K44 K46 K49 K50 T88 A02 A04 A05
QB6 162 235/35R19 K43 K44 K46 K49 K50 T88 T91 A06 A08 A09
e1*2001/116*0243*.. 162 255/30R19 K44 K46 K50 R03 R70 T91 A12 A14 A18
Car Cbo Lim
V19 S01
Audi A4 Cabriolet 96-162 225/35R19 K44 K46 K49 K50 T88 A02 A04 A05
8H 96-188 235/35R19 K43 K44 K46 K49 K50 T88 T91 A06 A08 A09
e1*98/14*0177*.., 96-188 255/30R19 K44 K46 K50 R03 R70 T91 A12 A14 A18
e1*2001/116*0177*.. Cbo V19 S01
Audi A4 S4 253 235/35R19 Car K43 K44 K46 Lim T91 A02 A04 A05
8E,8H,QB6 253 235/35R19 Cbo K43 K44 K46 T91 Y16 A06 A08 A09
e1*98/14*0151*.., A12 A14 A18
e1*2001/116* K49 K50 S01
0151,0177,0243*..
Audi A6 81-142 225/35R19 K41 K45 K46 T88 A02 A04 A05
4B 81-162 235/35R19 G40 K41 K45 K46 T87 T88 T91 A06 A08 A09
e1*96/27, 98/14, 81-162 245/35R19 G01 K41 K44 K45 K46 T89 T93 A12 A14 A18
e1*2001/116*0051*.. 81-162 255/30R19 K41 K44 K45 K46 R70 T87 T91 Au9 Car K49
K50 Lim R21
V19 X27 S01
Audi A6 -/Avant 89-257 245/35R19 K44 K46 K49 K50 K56 T93 A02 A04 A05
4F 89-257 255/35R19 K41 K44 K46 K49 K50 K56 T92 A06 A08 A09
e1*2001/116*0254*.., T96 A12 A14 A18
e1*2001/116*0276*.. Car Lim X27
S01
Audi A6 Allroad 120-257 225/45R19 K42 K46 T96 A02 A04 A05
4F 120-257 235/40R19 K41 K42 K44 K46 K49 K50 T96 A06 A08 A09
e1*2001/116*0254*.. 120-257 245/40R19 K41 K42 K44 K46 K49 K50 T94 A12 A14 A18
120-257 255/35R19 K41 K42 K43 K44 K46 K49 K50 X28 S01
T96
120-257 255/40R19 K41 K42 K43 K44 K46 K49 K50
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

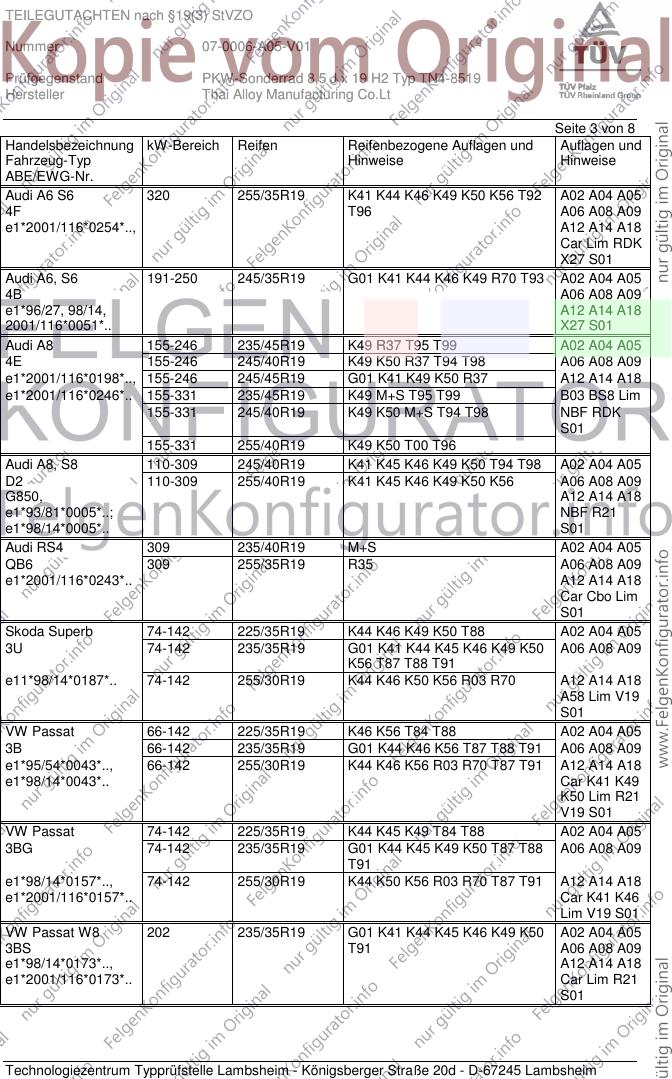

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A05-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 S6 320 255/35R19 K41 K44 K46 K49 K50 K56 T92 A02 A04 A05
4F T96 A06 A08 A09
e1*2001/116*0254*.., A12 A14 A18
Car Lim RDK
X27 S01
Audi A6, S6 191-250 245/35R19 G01 K41 K44 K46 K49 R70 T93 A02 A04 A05
4B A06 A08 A09
e1*96/27, 98/14, A12 A14 A18
2001/116*0051*.. X27 S01
Audi A8 155-246 235/45R19 K49 R37 T95 T99 A02 A04 A05
4E 155-246 245/40R19 K49 K50 R37 T94 T98 A06 A08 A09
e1*2001/116*0198*.., 155-246 245/45R19 G01 K41 K49 K50 R37 A12 A14 A18
e1*2001/116*0246*.. 155-331 235/45R19 K49 M+S T95 T99 B03 BS8 Lim
155-331 245/40R19 K49 K50 M+S T94 T98 NBF RDK
S01
155-331 255/40R19 K49 K50 T00 T96
Audi A8, S8 110-309 245/40R19 K41 K45 K46 K49 K50 T94 T98 A02 A04 A05
D2 110-309 255/40R19 K41 K45 K46 K49 K50 K56 A06 A08 A09
G850, A12 A14 A18
e1*93/81*0005*..; NBF R21
e1*98/14*0005*.. S01
Audi RS4 309 235/40R19 M+S A02 A04 A05
QB6 309 255/35R19 R35 A06 A08 A09
e1*2001/116*0243*.. A12 A14 A18
Car Cbo Lim
S01
Skoda Superb 74-142 225/35R19 K44 K46 K49 K50 T88 A02 A04 A05
3U 74-142 235/35R19 G01 K41 K44 K45 K46 K49 K50 A06 A08 A09
K56 T87 T88 T91
e11*98/14*0187*.. 74-142 255/30R19 K44 K46 K50 K56 R03 R70 A12 A14 A18
A58 Lim V19
S01
VW Passat 66-142 225/35R19 K46 K56 T84 T88 A02 A04 A05
3B 66-142 235/35R19 G01 K44 K46 K56 T87 T88 T91 A06 A08 A09
e1*95/54*0043*.., 66-142 255/30R19 K44 K46 K56 R03 R70 T87 T91 A12 A14 A18
e1*98/14*0043*.. Car K41 K49
K50 Lim R21
V19 S01
VW Passat 74-142 225/35R19 K44 K45 K49 T84 T88 A02 A04 A05
3BG 74-142 235/35R19 G01 K44 K45 K49 K50 T87 T88 A06 A08 A09
T91
e1*98/14*0157*.., 74-142 255/30R19 K44 K50 K56 R03 R70 T87 T91 A12 A14 A18
e1*2001/116*0157*.. Car K41 K46
Lim V19 S01
VW Passat W8 202 235/35R19 G01 K41 K44 K45 K46 K49 K50 A02 A04 A05
3BS T91 A06 A08 A09
e1*98/14*0173*.., A12 A14 A18
e1*2001/116*0173*.. Car Lim R21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

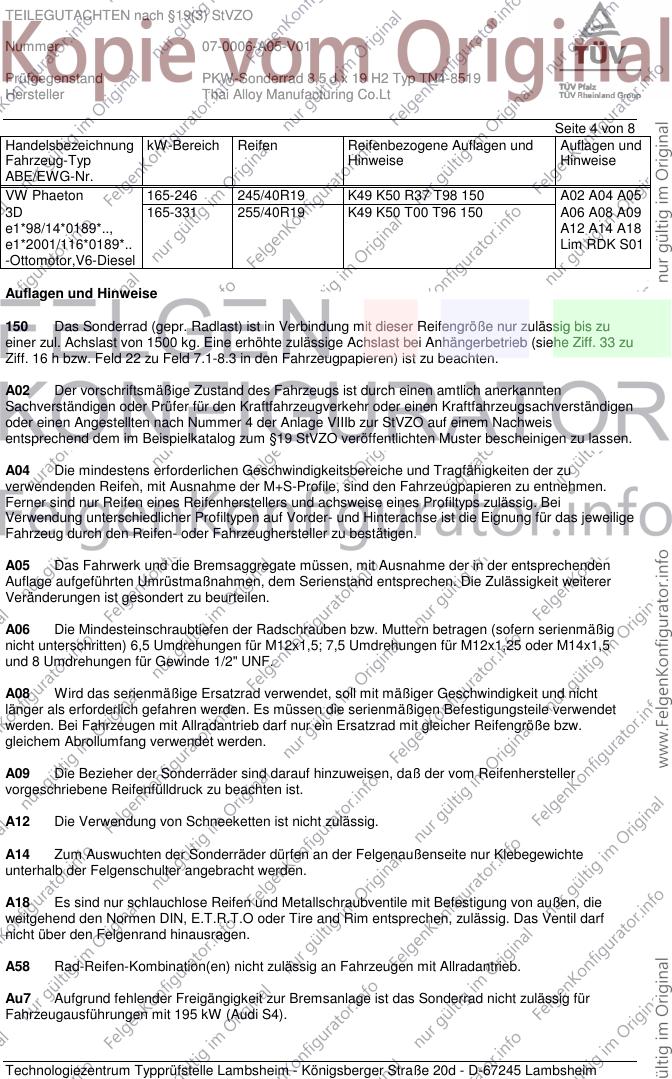

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A05-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-246 245/40R19 K49 K50 R37 T98 150 A02 A04 A05
3D 165-331 255/40R19 K49 K50 T00 T96 150 A06 A08 A09
e1*98/14*0189*.., A12 A14 A18
e1*2001/116*0189*.. Lim RDK S01
-Ottomotor,V6-Diesel
Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

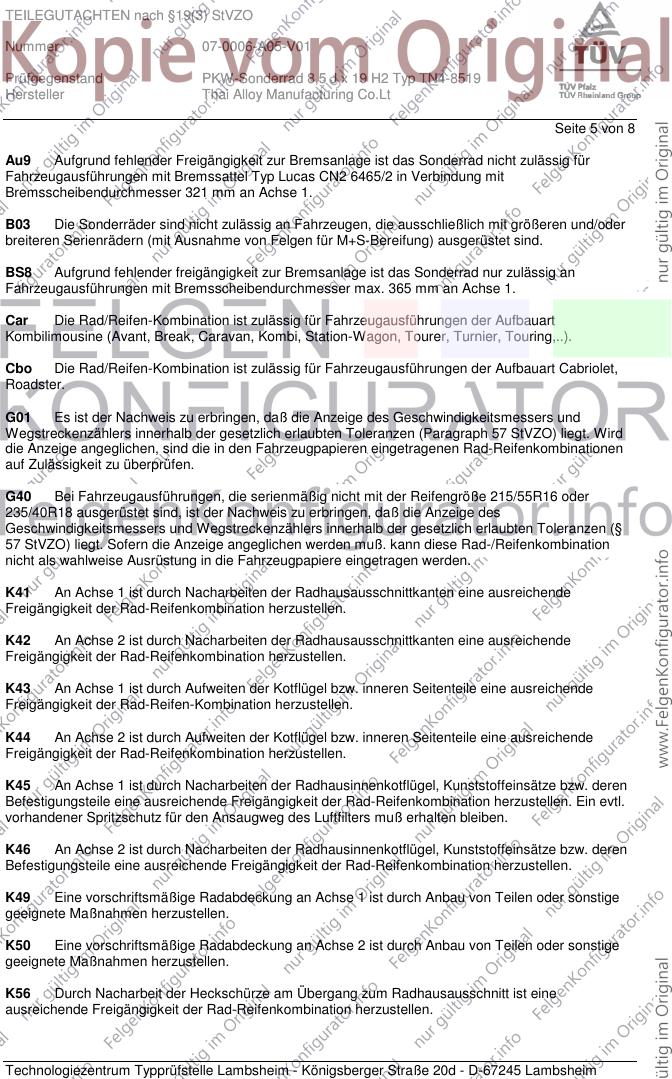

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A05-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 5 von 8
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
BS8 Aufgrund fehlender freigängigkeit zur Bremsanlage ist das Sonderrad nur zulässig an
Fahrzeugausführungen mit Bremsscheibendurchmesser max. 365 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G40 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 215/55R16 oder
235/40R18 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§
57 StVZO) liegt. Sofern die Anzeige angeglichen werden muß. kann diese Rad-/Reifenkombination
nicht als wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A05-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Hersteller Thai Alloy Manufacturing Co.Lt

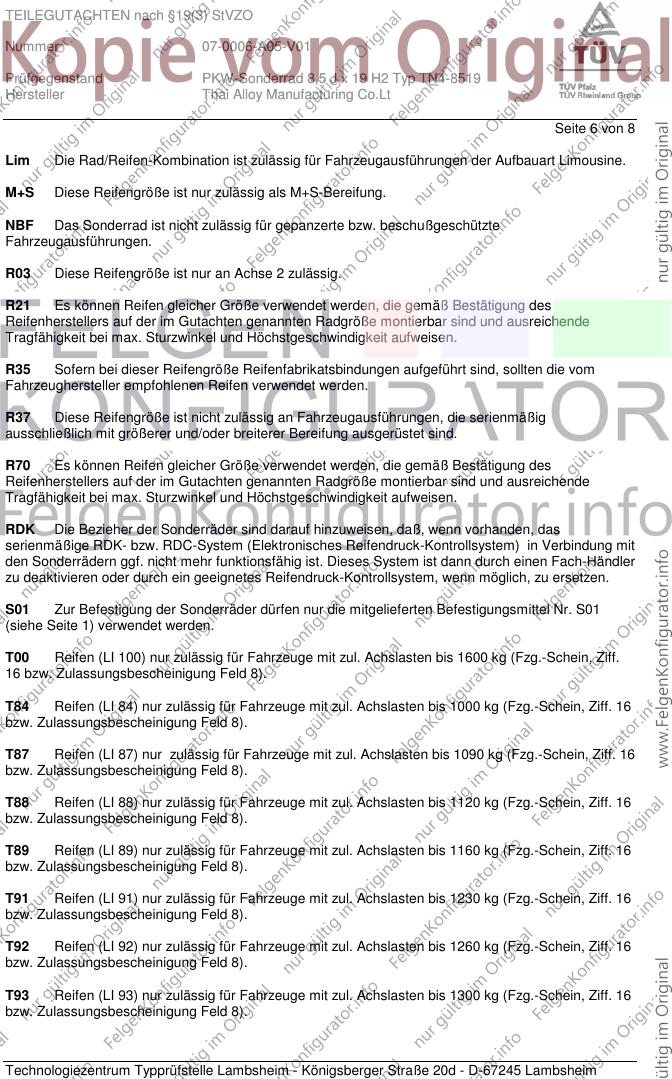

Seite 6 von 8
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschußgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A05-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 7 von 8
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 4 235/40R19 275/35R19
Nr. 5 235/45R19 255/40R19
Nr. 6 245/30R19 305/25R19
Nr. 7 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 8 245/40R19 275/35R19, 285/35R19
Nr. 9 245/45R19 275/40R19
Nr. 10 255/35R19 285/30R19, 295/30R19, 315/25R19
Nr. 11 255/40R19 285/35R19, 295/35R19
Nr. 12 255/50R19 285/45R19, 295/45R19
Nr. 13 265/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X27 Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit Serienbereifung
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (A6 Allroad).
X28 Rad-/Reifenkombination ist nur zulässig für Fahrzeugausführungen mit Serienreifen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (A6 Allroad).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektohydraulischem 6-Direktschaltgetriebe.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0006-A05-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN4-8519
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.Januar 2007
Tufan 00102754.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
