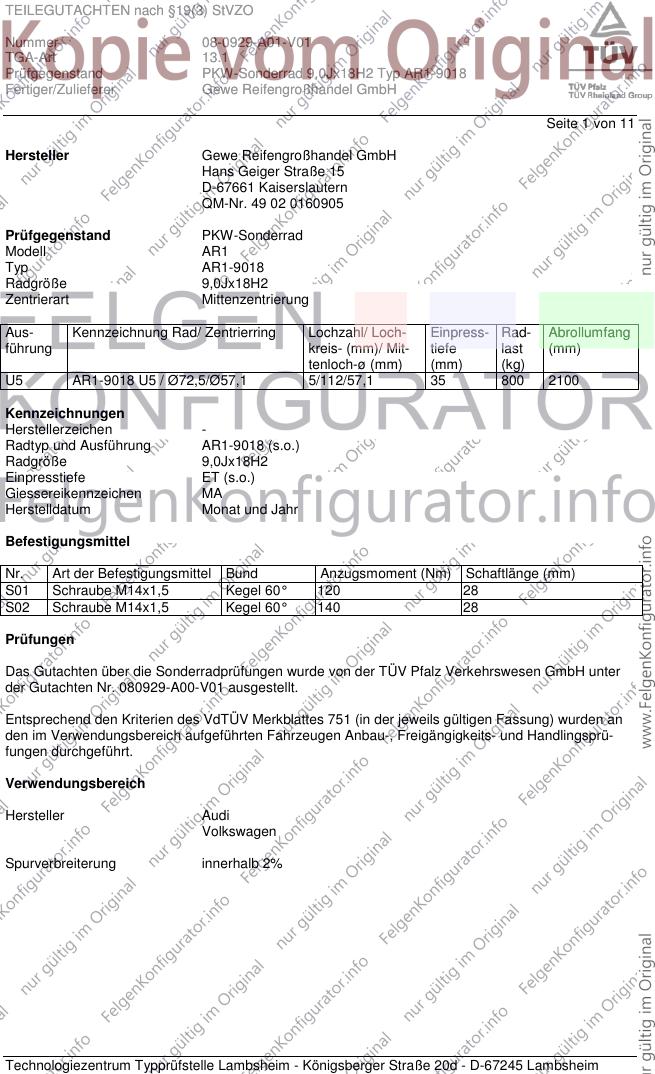

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 11
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AR1
Typ AR1-9018
Radgröße 9,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
U5 AR1-9018 U5 / Ø72,5/Ø57,1 5/112/57,1 35 800 2100
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung AR1-9018 (s.o.)
Radgröße 9,0Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080929-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

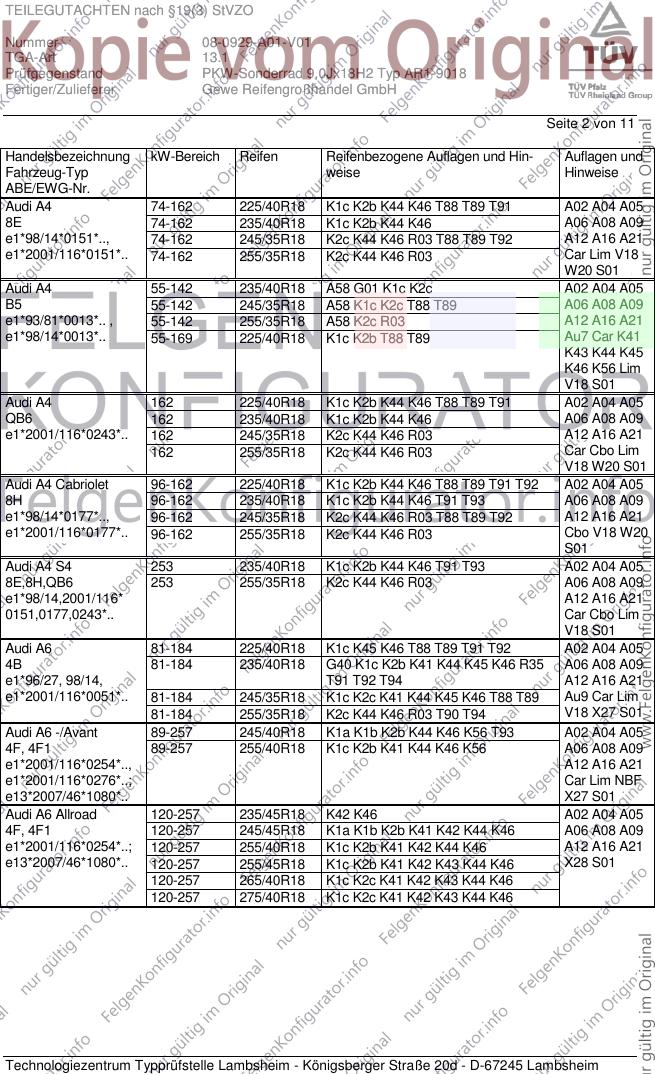

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 74-162 225/40R18 K1c K2b K44 K46 T88 T89 T91 A02 A04 A05
8E 74-162 235/40R18 K1c K2b K44 K46 A06 A08 A09
e1*98/14*0151*.., 74-162 245/35R18 K2c K44 K46 R03 T88 T89 T92 A12 A16 A21
e1*2001/116*0151*.. 74-162 255/35R18 K2c K44 K46 R03 Car Lim V18
W20 S01
Audi A4 55-142 235/40R18 A58 G01 K1c K2c A02 A04 A05
B5 55-142 245/35R18 A58 K1c K2c T88 T89 A06 A08 A09
e1*93/81*0013*.. , 55-142 255/35R18 A58 K2c R03 A12 A16 A21
e1*98/14*0013*.. 55-169 225/40R18 K1c K2b T88 T89 Au7 Car K41
K43 K44 K45
K46 K56 Lim
V18 S01
Audi A4 162 225/40R18 K1c K2b K44 K46 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 K1c K2b K44 K46 A06 A08 A09
e1*2001/116*0243*.. 162 245/35R18 K2c K44 K46 R03 A12 A16 A21
162 255/35R18 K2c K44 K46 R03 Car Cbo Lim
V18 W20 S01
Audi A4 Cabriolet 96-162 225/40R18 K1c K2b K44 K46 T88 T89 T91 T92 A02 A04 A05
8H 96-162 235/40R18 K1c K2b K44 K46 T91 T93 A06 A08 A09
e1*98/14*0177*.., 96-162 245/35R18 K2c K44 K46 R03 T88 T89 T92 A12 A16 A21
e1*2001/116*0177*.. 96-162 255/35R18 K2c K44 K46 R03 Cbo V18 W20
S01
Audi A4 S4 253 235/40R18 K1c K2b K44 K46 T91 T93 A02 A04 A05
8E,8H,QB6 253 255/35R18 K2c K44 K46 R03 A06 A08 A09
e1*98/14,2001/116* A12 A16 A21
0151,0177,0243*.. Car Cbo Lim
V18 S01
Audi A6 81-184 225/40R18 K1c K45 K46 T88 T89 T91 T92 A02 A04 A05
4B 81-184 235/40R18 G40 K1c K2b K41 K44 K45 K46 R35 A06 A08 A09
e1*96/27, 98/14, T91 T92 T94 A12 A16 A21
e1*2001/116*0051*.. 81-184 245/35R18 K1c K2c K41 K44 K45 K46 T88 T89 Au9 Car Lim
81-184 255/35R18 K2c K44 K46 R03 T90 T94 V18 X27 S01
Audi A6 -/Avant 89-257 245/40R18 K1a K1b K2b K44 K46 K56 T93 A02 A04 A05
4F, 4F1 89-257 255/40R18 K1c K2b K41 K44 K46 K56 A06 A08 A09
e1*2001/116*0254*.., A12 A16 A21
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. X27 S01
Audi A6 Allroad 120-257 235/45R18 K42 K46 A02 A04 A05
4F, 4F1 120-257 245/45R18 K1a K1b K2b K41 K42 K44 K46 A06 A08 A09
e1*2001/116*0254*..; 120-257 255/40R18 K1c K2b K41 K42 K44 K46 A12 A16 A21
e13*2007/46*1080*.. 120-257 255/45R18 K1c K2b K41 K42 K43 K44 K46 X28 S01
120-257 265/40R18 K1c K2c K41 K42 K43 K44 K46
120-257 275/40R18 K1c K2c K41 K42 K43 K44 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A8 154-171 235/50R18 K1c K2b R37 R70 A02 A04 A05
4E 154-171 245/45R18 K1a K2b R37 T00 T96 A06 A08 A09
e1*2001/116*0198*.., 154-171 255/45R18 K1c K2b A12 A16 A21
e1*2001/116*0246*.. 154-171 275/40R18 K1c K2b B03 B60 BS8
BnK Lim NBF
RDK V18 W11
S01
Audi A8 110-250 235/50R18 K1c R02 A02 A04 A05
D2 110-250 245/45R18 K1a K2b R35 A06 A08 A09
G850, 110-250 255/45R18 K1c K2b A12 A16 A21
e1*93/81*0005*..; 110-250 275/40R18 K2c R03 A8b K41 K45
e1*98/14*0005*.. K46 K56 NBF
V18 W12 S01
Audi Q3 100-155 235/45R18 A02 A04 A05
8U, 8U1 100-155 235/50R18 K1a K2b R70 A06 A08 A09
e1*2007/46*0591*..; 100-155 245/45R18 K1a K2b A12 A16 A21
e13*2007/46*1163*.. 100-155 255/40R18 K1a K2b A57 V00 V18
100-155 255/45R18 K1a K2b S02
VW EOS 85-184 225/40R18 K1a K1b K2a K2b K41 K44 K46 K56 A02 A04 A05
1F 85-184 245/35R18 K2c K44 K46 K56 R03 A06 A08 A09
e1*2001/116*0349*.. 85-191 235/40R18 K1c K2c K41 K44 K46 K56 A12 A16 A21
- incl. Facelift 2011 85-191 255/35R18 K2c K44 K46 K56 R03 A58 Cbo V18
S01
VW Passat 66-142 225/40R18 K1c K2b K44 K56 A02 A04 A05
3B 66-142 255/35R18 A58 K2c K44 K56 R03 A06 A08 A09
e1*95/54*0043*.., A12 A16 A21
e1*98/14*0043*.. K46 L02 V18
S01
VW Passat 74-125 255/35R18 A58 K2c K44 K56 R03 T90 A02 A04 A05
3BG 74-142 225/40R18 K1c K41 K44 T88 T89 T91 T92 A06 A08 A09
e1*98/14*0157*.., A12 A16 A21
e1*2001/116*0157*.. Car K46 L02
Lim V18 S01
VW Passat 75-147 225/40R18 K1c K2b K41 K44 K46 K56 T88 T92 A02 A04 A05
3C 75-147 235/40R18 K1c K2b K41 K44 K46 K56 A06 A08 A09
e1*2001/116* 75-147 245/35R18 K2b K44 K46 K56 R03 T88 T92 A12 A16 A21
0307*00-23 75-147 255/35R18 K2c K44 K46 K56 R03 T90 T94 Lim V18 S01
VW Passat 184 235/40R18 K1c K2b K41 K44 K46 K56 A02 A04 A05
3C 184 255/35R18 K2c K44 K46 K56 R03 A06 A08 A09
e1*2001/116* A12 A16 A21
0307*00-23 Lim V18 S01
VW Passat 77-155 225/40R18 K1c K2b K4i K6h K6i K8e T88 T92 A02 A04 A05
3C, 3c 77-155 235/40R18 K1c K2b K3a K4i K5d K6h K6i K8e A06 A08 A09
e1*2001/116* 77-155 245/35R18 K2c K4i K6h K6i K8i R03 T88 T92 A12 A16 A21
0307*24-.., 77-155 255/35R18 K2c K4i K6h K6i K8i R03 T90 T94 Car Lim V18
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

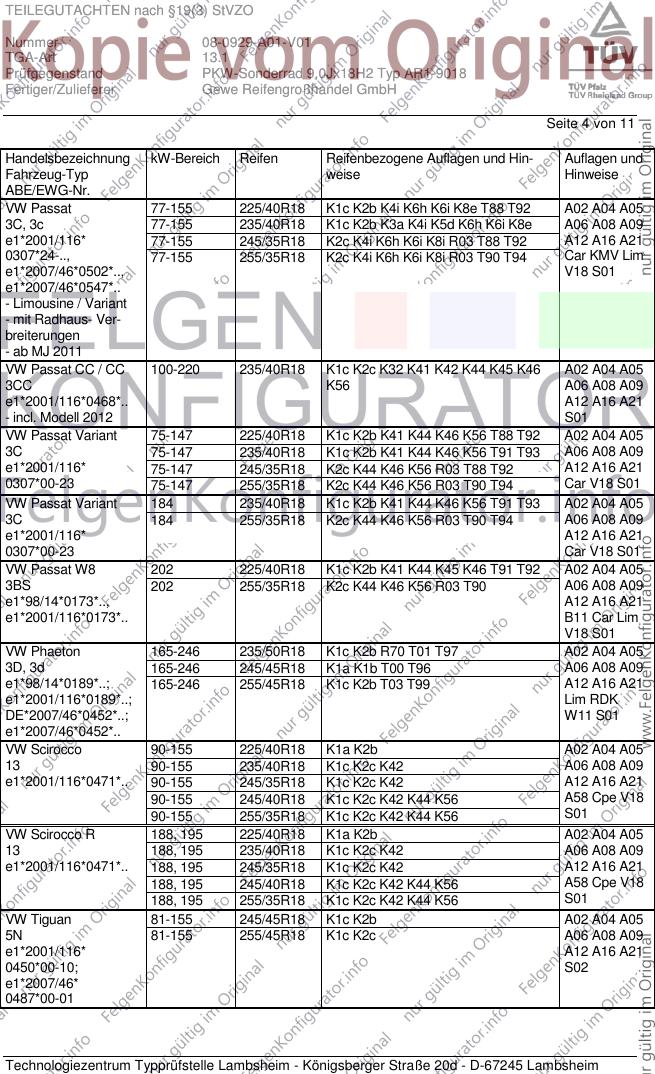

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 225/40R18 K1c K2b K4i K6h K6i K8e T88 T92 A02 A04 A05
3C, 3c 77-155 235/40R18 K1c K2b K3a K4i K5d K6h K6i K8e A06 A08 A09
e1*2001/116* 77-155 245/35R18 K2c K4i K6h K6i K8i R03 T88 T92 A12 A16 A21
0307*24-.., 77-155 255/35R18 K2c K4i K6h K6i K8i R03 T90 T94 Car KMV Lim
e1*2007/46*0502*.., V18 S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat CC / CC 100-220 235/40R18 K1c K2c K32 K41 K42 K44 K45 K46 A02 A04 A05
3CC K56 A06 A08 A09
e1*2001/116*0468*.. A12 A16 A21
- incl. Modell 2012 S01
VW Passat Variant 75-147 225/40R18 K1c K2b K41 K44 K46 K56 T88 T92 A02 A04 A05
3C 75-147 235/40R18 K1c K2b K41 K44 K46 K56 T91 T93 A06 A08 A09
e1*2001/116* 75-147 245/35R18 K2c K44 K46 K56 R03 T88 T92 A12 A16 A21
0307*00-23 75-147 255/35R18 K2c K44 K46 K56 R03 T90 T94 Car V18 S01
VW Passat Variant 184 235/40R18 K1c K2b K41 K44 K46 K56 T91 T93 A02 A04 A05
3C 184 255/35R18 K2c K44 K46 K56 R03 T90 T94 A06 A08 A09
e1*2001/116* A12 A16 A21
0307*00-23 Car V18 S01
VW Passat W8 202 225/40R18 K1c K2b K41 K44 K45 K46 T91 T92 A02 A04 A05
3BS 202 255/35R18 K2c K44 K46 K56 R03 T90 A06 A08 A09
e1*98/14*0173*.., A12 A16 A21
e1*2001/116*0173*.. B11 Car Lim
V18 S01
VW Phaeton 165-246 235/50R18 K1c K2b R70 T01 T97 A02 A04 A05
3D, 3d 165-246 245/45R18 K1a K1b T00 T96 A06 A08 A09
e1*98/14*0189*..; 165-246 255/45R18 K1c K2b T03 T99 A12 A16 A21
e1*2001/116*0189*..; Lim RDK
DE*2007/46*0452*..; W11 S01
e1*2007/46*0452*..
VW Scirocco 90-155 225/40R18 K1a K2b A02 A04 A05
13 90-155 235/40R18 K1c K2c K42 A06 A08 A09
e1*2001/116*0471*.. 90-155 245/35R18 K1c K2c K42 A12 A16 A21
90-155 245/40R18 K1c K2c K42 K44 K56 A58 Cpe V18
90-155 255/35R18 K1c K2c K42 K44 K56 S01
VW Scirocco R 188, 195 225/40R18 K1a K2b A02 A04 A05
13 188, 195 235/40R18 K1c K2c K42 A06 A08 A09
e1*2001/116*0471*.. 188, 195 245/35R18 K1c K2c K42 A12 A16 A21
188, 195 245/40R18 K1c K2c K42 K44 K56 A58 Cpe V18
188, 195 255/35R18 K1c K2c K42 K44 K56 S01
VW Tiguan 81-155 245/45R18 K1c K2b A02 A04 A05
5N 81-155 255/45R18 K1c K2c A06 A08 A09
e1*2001/116* A12 A16 A21
0450*00-10; S02
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 245/45R18 A02 A04 A05
5N 81-155 255/45R18 A06 A08 A09
e1*2001/116*0450*.., A12 A16 A21
e1*2007/46*0487*.. KMV S02
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 245/45R18 K1c K2b A02 A04 A05
5N 81-155 255/45R18 K1c K2b A06 A08 A09
e1*2001/116* A12 A16 A21
0450*11-..; S02
e1*2007/46*0487*02-..
- ab Facelift 2011
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

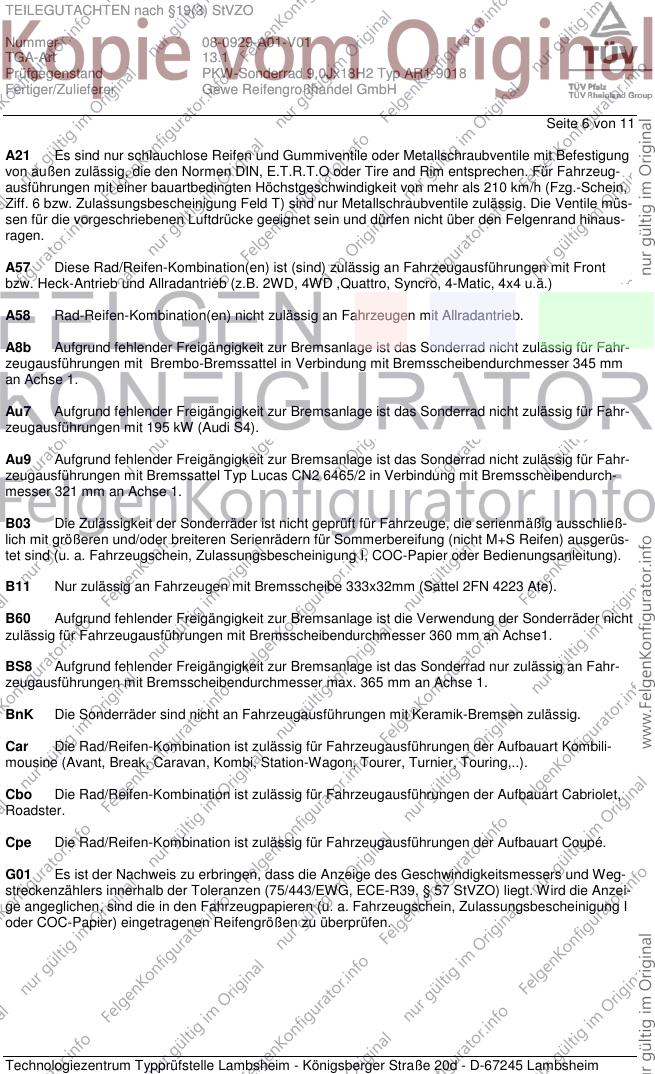

Seite 6 von 11
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345 mm
an Achse 1.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BS8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nur zulässig an Fahr-
zeugausführungen mit Bremsscheibendurchmesser max. 365 mm an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

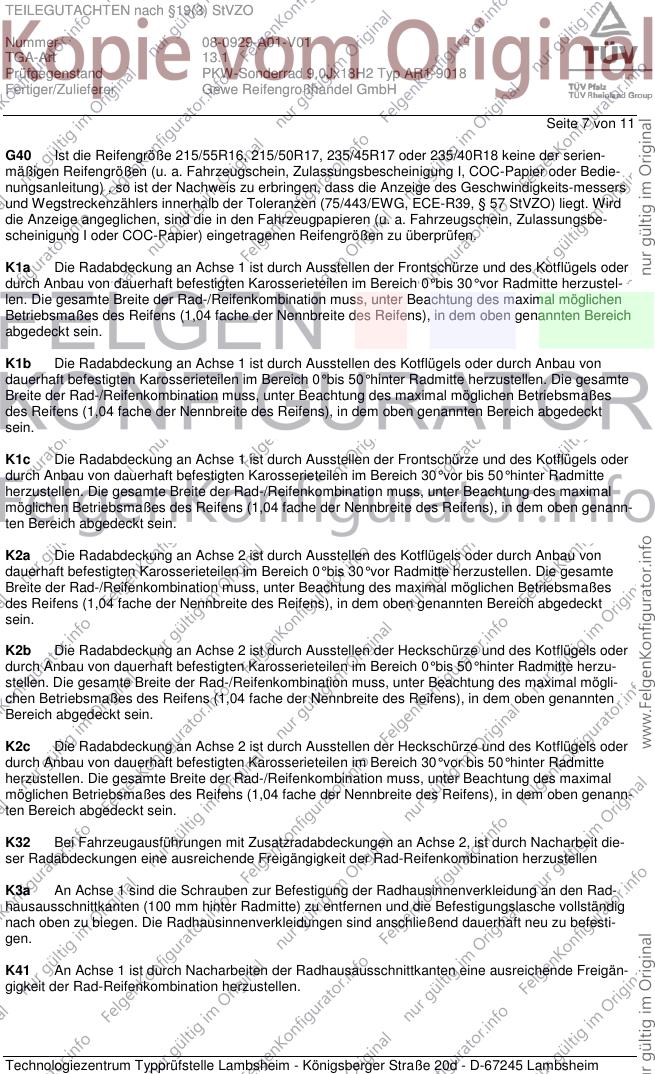

Seite 7 von 11
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-messers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

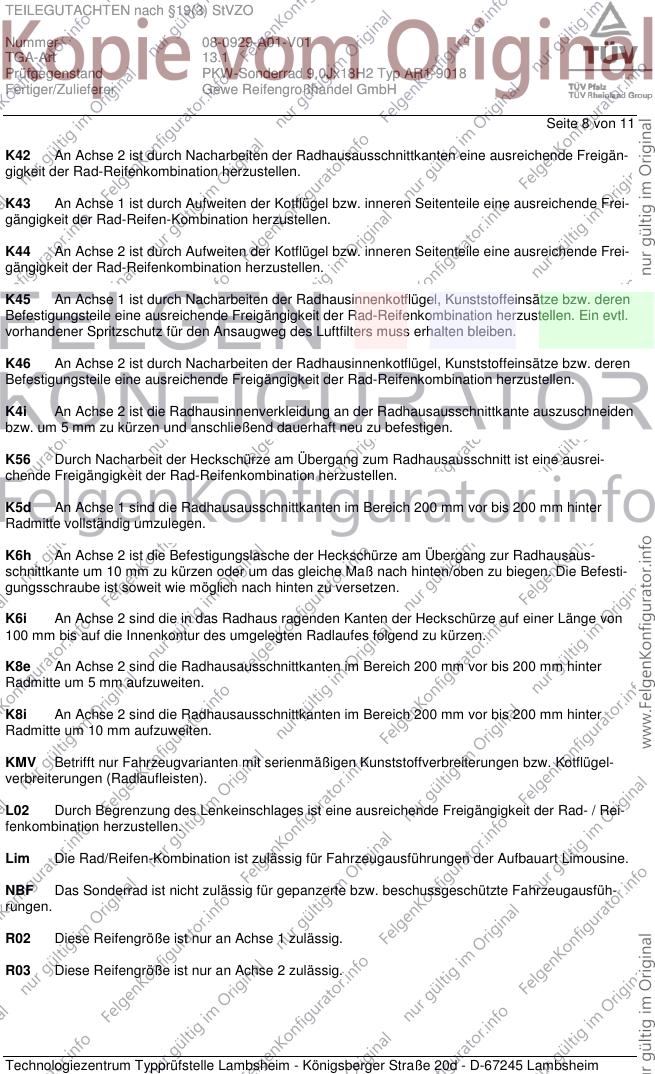

Seite 8 von 11
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

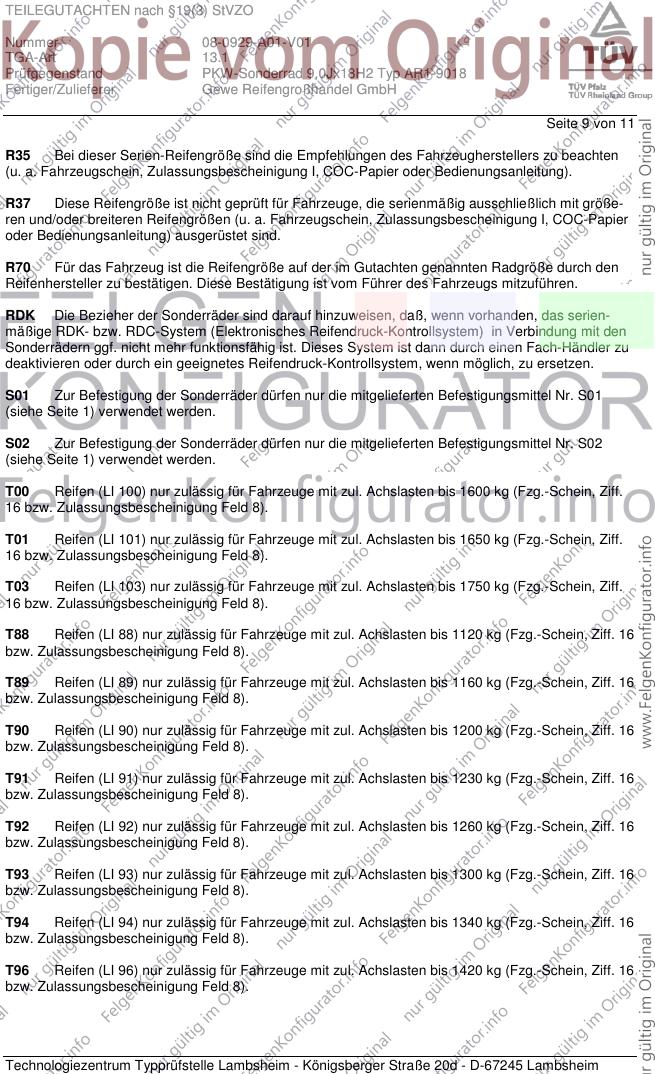

Seite 9 von 11
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

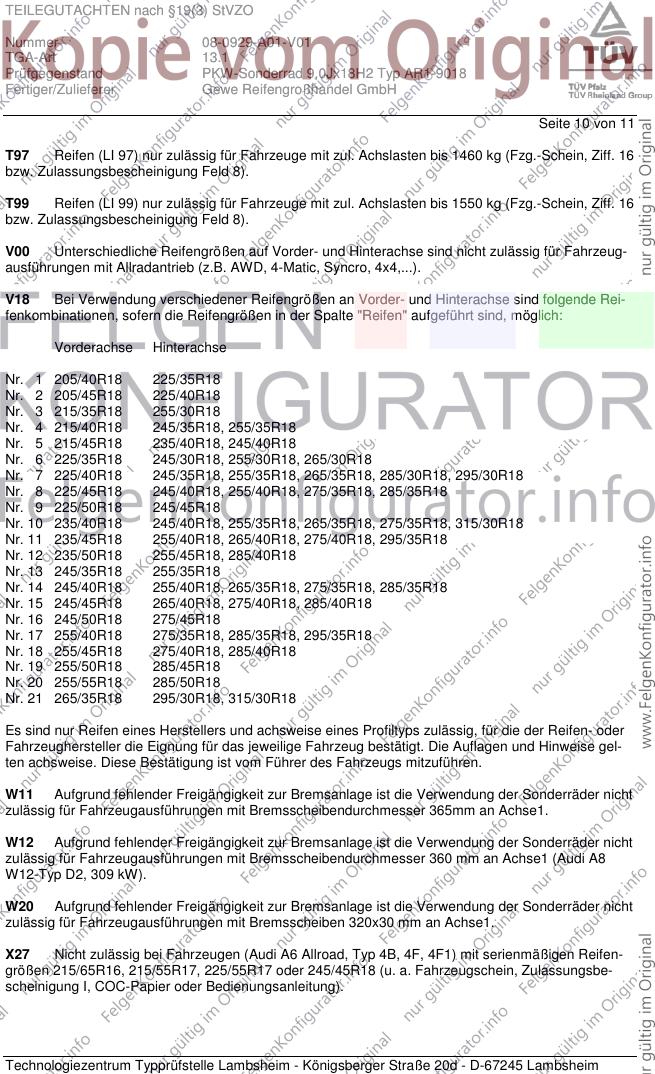

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 10 von 11
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W11 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1.
W12 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1 (Audi A8
W12-Typ D2, 309 kW).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0929-A01-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9,0Jx18H2 Typ AR1-9018
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 11 von 11

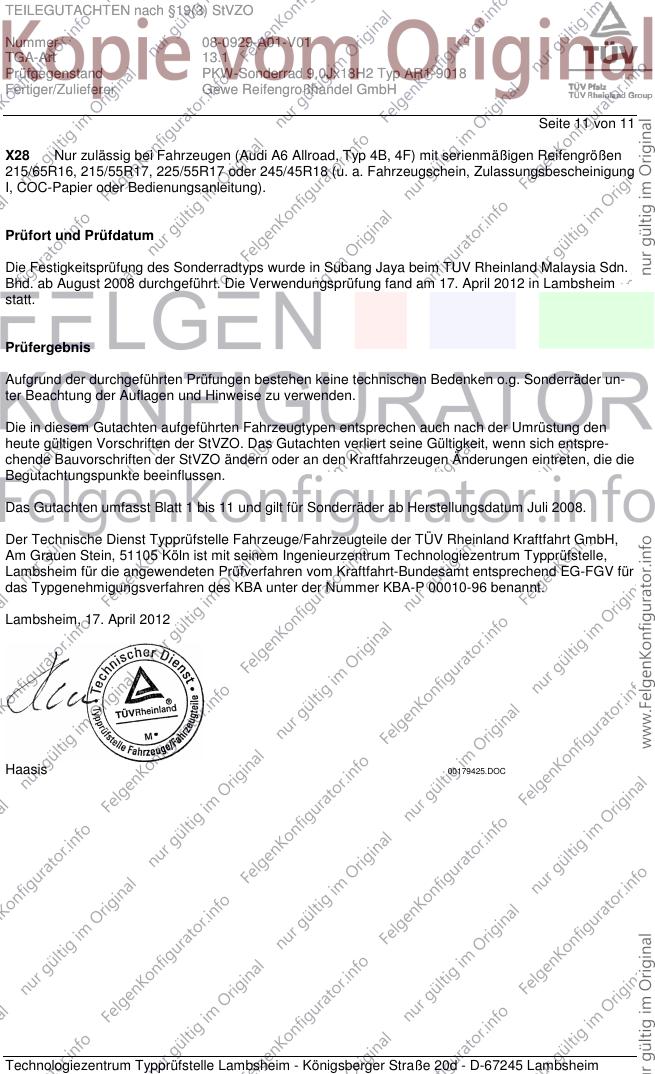

X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TUV Rheinland Malaysia Sdn.
Bhd. ab August 2008 durchgeführt. Die Verwendungsprüfung fand am 17. April 2012 in Lambsheim
statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. April 2012
Haasis 00179425.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
