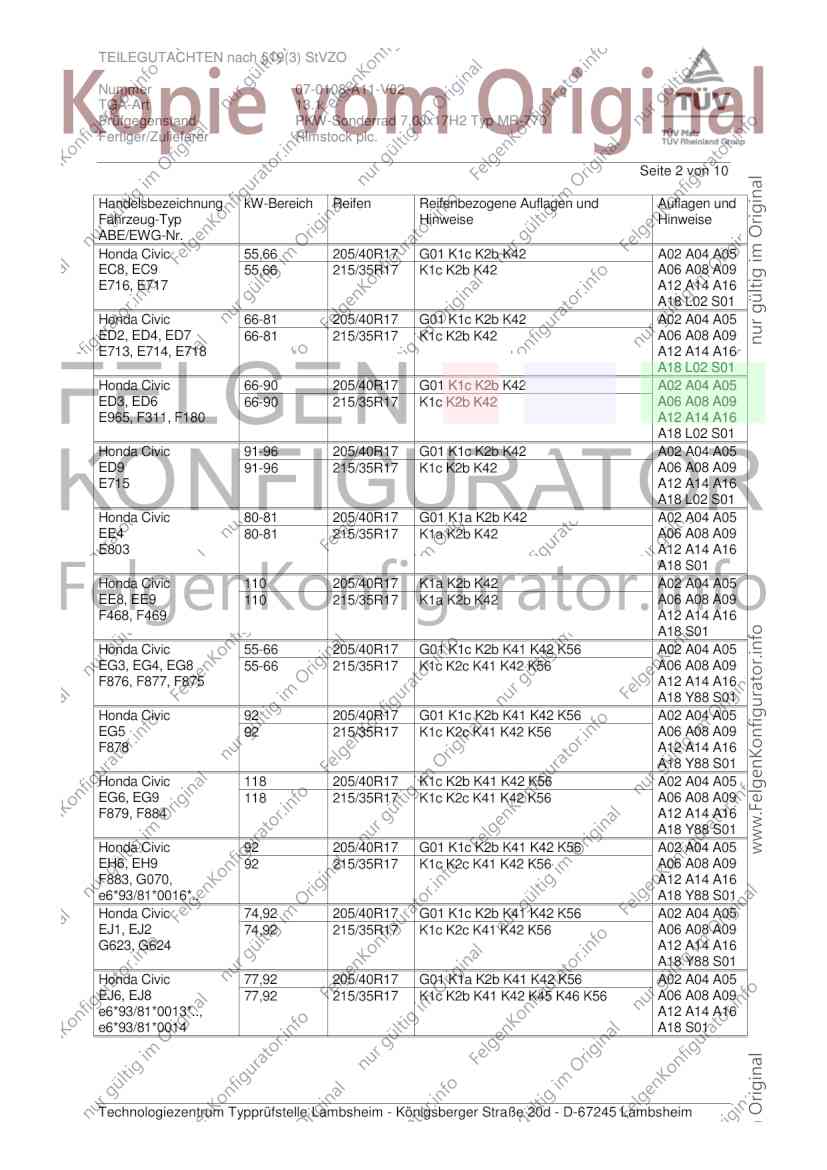

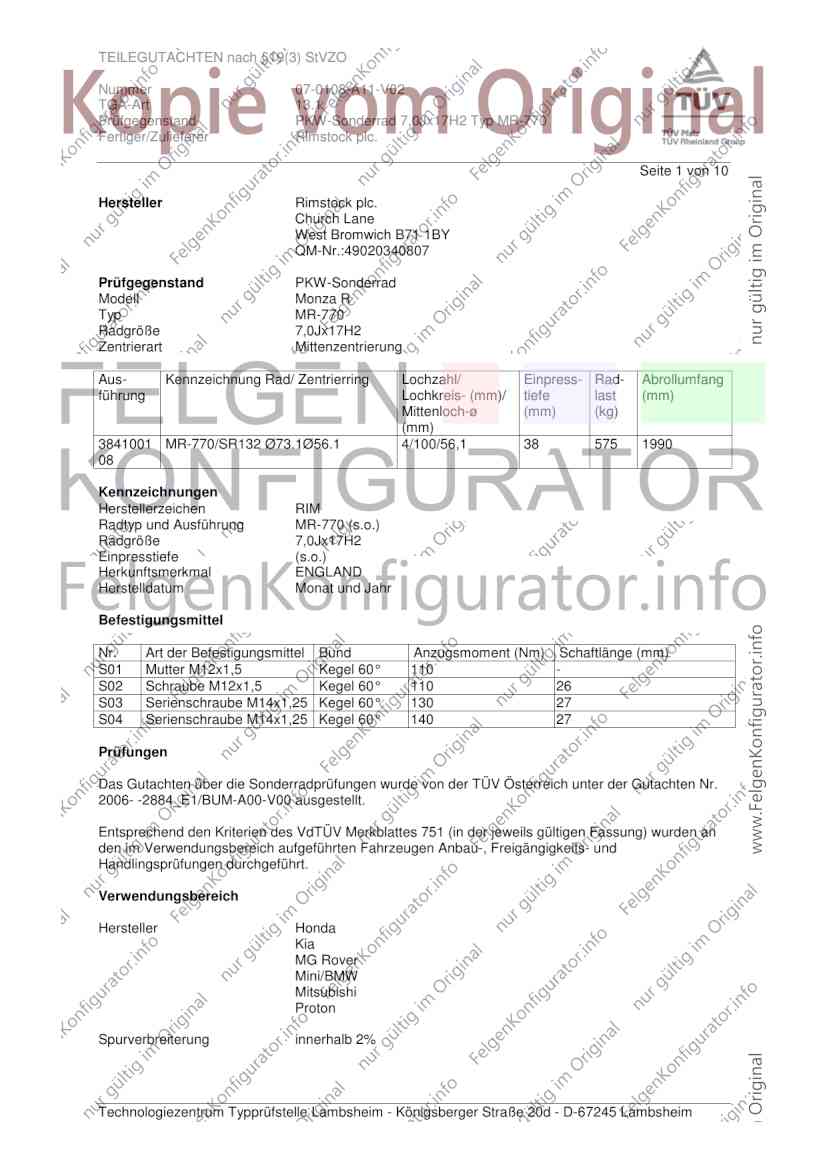

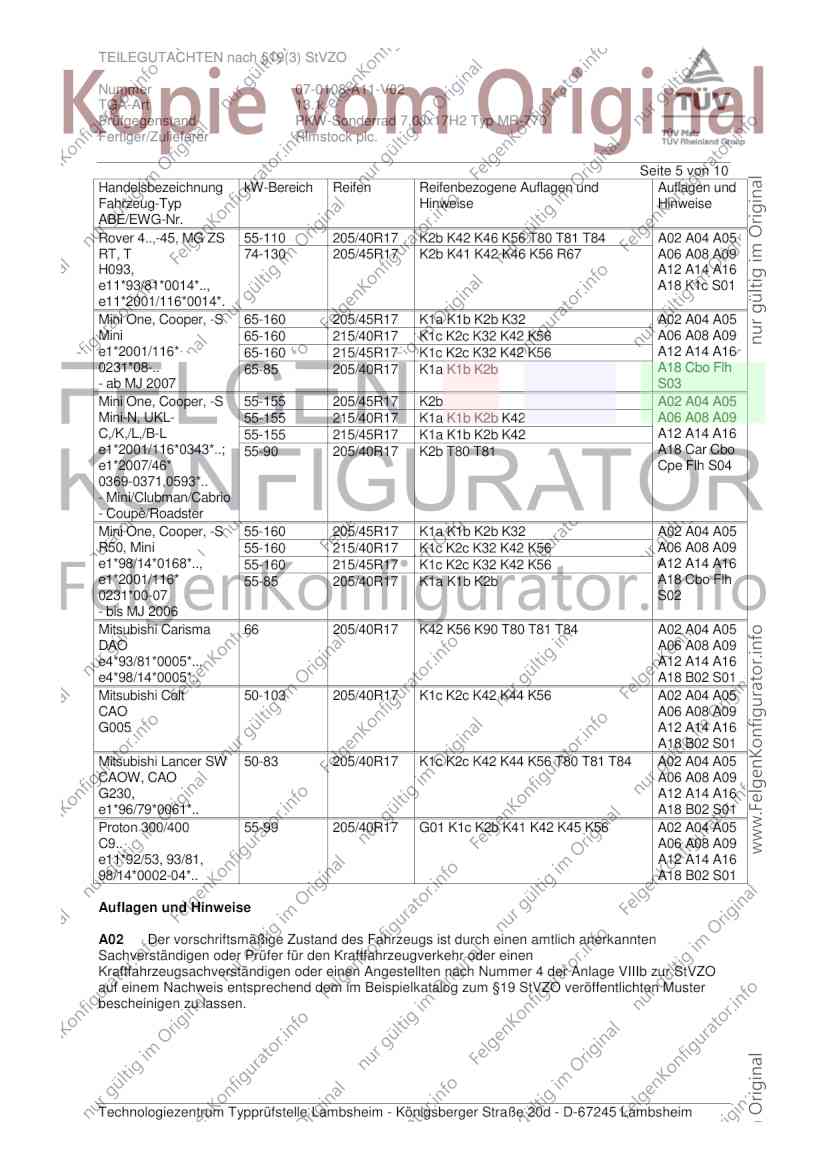

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 1 von 10
Hersteller Rimstock plc.
Church Lane
West Bromwich B71 1BY
QM-Nr.:49020340807
Prüfgegenstand PKW-Sonderrad
Modell Monza R
Typ MR-770
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
3841001 MR-770/SR132 Ø73.1Ø56.1 4/100/56,1 38 575 1990
08
Kennzeichnungen
Herstellerzeichen RIM
Radtyp und Ausführung MR-770 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe (s.o.)
Herkunftsmerkmal ENGLAND
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Serienschraube M14x1,25 Kegel 60° 130 27
S04 Serienschraube M14x1,25 Kegel 60° 140 27
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Österreich unter der Gutachten Nr.
2006- -2884_E1/BUM-A00-V00 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Proton
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 55,66 205/40R17 G01 K1c K2b K42 A02 A04 A05
EC8, EC9 55,66 215/35R17 K1c K2b K42 A06 A08 A09
E716, E717 A12 A14 A16
A18 L02 S01
Honda Civic 66-81 205/40R17 G01 K1c K2b K42 A02 A04 A05
ED2, ED4, ED7 66-81 215/35R17 K1c K2b K42 A06 A08 A09
E713, E714, E718 A12 A14 A16
A18 L02 S01
Honda Civic 66-90 205/40R17 G01 K1c K2b K42 A02 A04 A05
ED3, ED6 66-90 215/35R17 K1c K2b K42 A06 A08 A09
E965, F311, F180 A12 A14 A16
A18 L02 S01
Honda Civic 91-96 205/40R17 G01 K1c K2b K42 A02 A04 A05
ED9 91-96 215/35R17 K1c K2b K42 A06 A08 A09
E715 A12 A14 A16
A18 L02 S01
Honda Civic 80-81 205/40R17 G01 K1a K2b K42 A02 A04 A05
EE4 80-81 215/35R17 K1a K2b K42 A06 A08 A09
E803 A12 A14 A16
A18 S01
Honda Civic 110 205/40R17 K1a K2b K42 A02 A04 A05
EE8, EE9 110 215/35R17 K1a K2b K42 A06 A08 A09
F468, F469 A12 A14 A16
A18 S01
Honda Civic 55-66 205/40R17 G01 K1c K2b K41 K42 K56 A02 A04 A05
EG3, EG4, EG8 55-66 215/35R17 K1c K2c K41 K42 K56 A06 A08 A09
F876, F877, F875 A12 A14 A16
A18 Y88 S01
Honda Civic 92 205/40R17 G01 K1c K2b K41 K42 K56 A02 A04 A05
EG5 92 215/35R17 K1c K2c K41 K42 K56 A06 A08 A09
F878 A12 A14 A16
A18 Y88 S01
Honda Civic 118 205/40R17 K1c K2b K41 K42 K56 A02 A04 A05
EG6, EG9 118 215/35R17 K1c K2c K41 K42 K56 A06 A08 A09
F879, F884 A12 A14 A16
A18 Y88 S01
Honda Civic 92 205/40R17 G01 K1c K2b K41 K42 K56 A02 A04 A05
EH6, EH9 92 215/35R17 K1c K2c K41 K42 K56 A06 A08 A09
F883, G070, A12 A14 A16
e6*93/81*0016*.. A18 Y88 S01
Honda Civic 74,92 205/40R17 G01 K1c K2b K41 K42 K56 A02 A04 A05
EJ1, EJ2 74,92 215/35R17 K1c K2c K41 K42 K56 A06 A08 A09
G623, G624 A12 A14 A16
A18 Y88 S01
Honda Civic 77,92 205/40R17 G01 K1a K2b K41 K42 K56 A02 A04 A05
EJ6, EJ8 77,92 215/35R17 K1c K2b K41 K42 K45 K46 K56 A06 A08 A09
e6*93/81*0013*.., A12 A14 A16
e6*93/81*0014 A18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 55-66 205/40R17 G01 K1a K2b K41 K42 K56 A02 A04 A05
EJ9 55-66 215/35R17 K1c K2b K41 K42 K45 K46 K56 A06 A08 A09
e6*93/81*0006*.. A12 A14 A16
A18 S01
Honda Civic 84 205/40R17 G01 K1a K2b K41 K42 K56 A02 A04 A05
EK1, EK3 84 215/35R17 K1c K2b K41 K42 K45 K46 K56 A06 A08 A09
e6*93/81*0008*.., A12 A14 A16
e6*93/81*0007*.. A18 S01
Honda Civic 118 205/40R17 K1a K2b K41 K42 K56 A02 A04 A05
EK4 118 215/35R17 K1c K2b K41 K42 K45 K46 K56 T79 A06 A08 A09
e6*93/81*0009*.. A12 A14 A16
A18 S01
Honda Civic 66-81 205/45R17 A02 A04 A05
EP1, -2, -4 66-81 215/40R17 K42 K90 A06 A08 A09
e11*98/14* 66-81 215/45R17 G01 K42 K90 A12 A14 A16
0173,0174,0188*.. A18 Flh S01
Honda Civic 66-81 205/45R17 A02 A04 A05
EU5,-6,-7,-8,-9 66-81 215/40R17 K42 K90 A06 A08 A09
e11*98/14* 66-81 215/45R17 G01 K42 K90 A12 A14 A16
0158-0161,0189*.. A18 Flh S01
Honda Civic 55-66 205/40R17 G01 K1a K2b K41 K42 K56 A02 A04 A05
MA8, MA9 55-66 215/35R17 K1c K2b K41 K42 K45 K46 K56 A06 A08 A09
G916, G917 A12 A14 A16
e11*93/81* A18 S01
0018,0022*
Honda Civic 83 205/40R17 G01 K1a K42 K56 A02 A04 A05
MB1 83-93 215/35R17 K1c K42 K45 K46 K56 T79 A06 A08 A09
G918, 93 205/40R17 K1a K42 K56 A12 A14 A16
e11*93/81*0023*.. A18 K2b K41
S01
Honda Civic 55-92 205/40R17 G01 K1a K2b K42 K45 A02 A04 A05
MB2, MB3, MB4 55-92 215/35R17 K1a K2b K42 K45 A06 A08 A09
e11*96/27* A12 A14 A16
0067,0068,0069*.. A18 K45 L02
S01
Honda Civic 63-77 205/40R17 G34 K1a K2b K42 T80 T81 T84 A02 A04 A05
MB7 63-77 215/35R17 K1a K2b K42 T83 A06 A08 A09
e11*96/27*0071*.. A12 A14 A16
A18 K45 L02
S01
Honda Civic Aerod. 55,66,84 205/40R17 G34 K1a K2b K42 A02 A04 A05
MB8, MB9 55,66,84 215/35R17 K1a K2b K42 T79 A06 A08 A09
e11*96/79*0087*.., A12 A14 A16
e11*96/79*0088*.. A18 K45 L02
S01
Honda Civic Aerod. 85-92 205/40R17 G01 K1a K2b K42 T80 A02 A04 A05
MC1 85-92 215/35R17 K1a K2b K42 T79 T83 A06 A08 A09
e11*96/79*0089*.. A12 A14 A16
A18 K45 L02
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic Aerod. 74-77 205/40R17 K1a K2b K42 T81 T84 A02 A04 A05
MC3 74-77 215/35R17 K1c K2b K42 T83 A06 A08 A09
e11*96/79*0091*.. A12 A14 A16
A18 K45 L02
S01
Honda Civic CRX 118 205/40R17 K1c K2b K41 K42 K56 A02 A04 A05
EG2 118 215/35R17 K1c K2c K41 K42 K56 A06 A08 A09
G069, A12 A14 A16
e6*93/81*0017*.. A18 Y88 S01
Honda Civic Coupé 118 205/40R17 K1a K2b K41 K42 K56 A02 A04 A05
EM1 118 215/35R17 K1c K2b K41 K42 K45 K46 K56 T79 A06 A08 A09
e6*93/81*0060*.. A12 A14 A16
A18 S01
Honda Civic Coupé 88-92 205/45R17 A02 A04 A05
EM2 88-92 215/40R17 K90 A06 A08 A09
e6*98/14*0080*.. A12 A14 A16
A18 Cpe S01
Honda Jazz 57,61 205/40R17 G01 K1c K2b K42 A02 A04 A05
GD1,GD5,GE2,GE3 57,61 215/35R17 K1c K2b K42 A06 A08 A09
e6*98/14*0088,87*.., A12 A14 A16
e6*2001/116*0101*.., A18 K56 LK6
e6*2001/116*0102*.. S01
Honda Jazz 66, 73 195/45R17 K1c K2b K3b K5a K6a A02 A04 A05
GE6,GG1,-2,-3,-5,-6 66, 73 205/40R17 K1c K2b K3b K5b K6b A06 A08 A09
e6*2007/46* 66, 73 205/45R17 K1c K2b K3b K5b K6b A12 A14 A16
0010, 0011, 0013, A18 S01
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 195/45R17 K1c K2b K3b K5a K6a A02 A04 A05
GE6,GG1,-2,-3,-5,-6 66, 73 205/40R17 K1c K2b K3b K5b K6b A06 A08 A09
e6*2001/116* 66, 73 205/45R17 K1c K2b K3b K5b K6b A12 A14 A16
0125, 0126, 0127, A18 S01
0128, 0131, 0132*..
Kia Sephia 59-82 205/40R17 G01 K1a K2b K42 K46 K56 A02 A04 A05
FA A06 A08 A09
G485, A12 A14 A16
e13*95/54*0021*.. A18 B25 S01
Kia Sephia, Shuma 65-84,3 205/40R17 K42 K46 A02 A04 A05
FB A06 A08 A09
e4*96/27*0024*.., A12 A14 A16
e4*98/14*0024*.. A18 Flh Sth
- Shuma I/II, Spectra S01
Rover 2..,-25,MG ZR 55-107 205/40R17 G09 K1a K2b K42 K56 T80 T81 A02 A04 A05
RF, F 55-107 215/35R17 K1a K2b K42 K56 T79 T83 A06 A08 A09
H224, 55-118 205/45R17 K1a K2b K42 K56 R09 A12 A14 A16
e11*93/81, A18 Npf S01
2001/116*0016*..
Rover 2../4.. 55-147 205/40R17 K1c K2c K42 K46 K56 A02 A04 A05
XW A06 A08 A09
F377, A12 A14 A16
e11*93/81*0030*.. A18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 4..,-45, MG ZS 55-110 205/40R17 K2b K42 K46 K56 T80 T81 T84 A02 A04 A05
RT, T 74-130 205/45R17 K2b K41 K42 K46 K56 R67 A06 A08 A09
H093, A12 A14 A16
e11*93/81*0014*.., A18 K1c S01
e11*2001/116*0014*.
Mini One, Cooper, -S 65-160 205/45R17 K1a K1b K2b K32 A02 A04 A05
Mini 65-160 215/40R17 K1c K2c K32 K42 K56 A06 A08 A09
e1*2001/116* 65-160 215/45R17 K1c K2c K32 K42 K56 A12 A14 A16
0231*08-.. 65-85 205/40R17 K1a K1b K2b A18 Cbo Flh
- ab MJ 2007 S03
Mini One, Cooper, -S 55-155 205/45R17 K2b A02 A04 A05
Mini-N, UKL- 55-155 215/40R17 K1a K1b K2b K42 A06 A08 A09
C,/K,/L,/B-L 55-155 215/45R17 K1a K1b K2b K42 A12 A14 A16
e1*2001/116*0343*..; 55-90 205/40R17 K2b T80 T81 A18 Car Cbo
e1*2007/46* Cpe Flh S04
0369-0371,0593*..
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-160 205/45R17 K1a K1b K2b K32 A02 A04 A05
R50, Mini 55-160 215/40R17 K1c K2c K32 K42 K56 A06 A08 A09
e1*98/14*0168*.., 55-160 215/45R17 K1c K2c K32 K42 K56 A12 A14 A16
e1*2001/116* 55-85 205/40R17 K1a K1b K2b A18 Cbo Flh
0231*00-07 S02
- bis MJ 2006
Mitsubishi Carisma 66 205/40R17 K42 K56 K90 T80 T81 T84 A02 A04 A05
DAO A06 A08 A09
e4*93/81*0005*.., A12 A14 A16
e4*98/14*0005*.. A18 B02 S01
Mitsubishi Colt 50-103 205/40R17 K1c K2c K42 K44 K56 A02 A04 A05
CAO A06 A08 A09
G005 A12 A14 A16
A18 B02 S01
Mitsubishi Lancer SW 50-83 205/40R17 K1c K2c K42 K44 K56 T80 T81 T84 A02 A04 A05
CAOW, CAO A06 A08 A09
G230, A12 A14 A16
e1*96/79*0061*.. A18 B02 S01
Proton 300/400 55-99 205/40R17 G01 K1c K2b K41 K42 K45 K56 A02 A04 A05
C9.. A06 A08 A09
e11*92/53, 93/81, A12 A14 A16
98/14*0002-04*.. A18 B02 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 6 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.

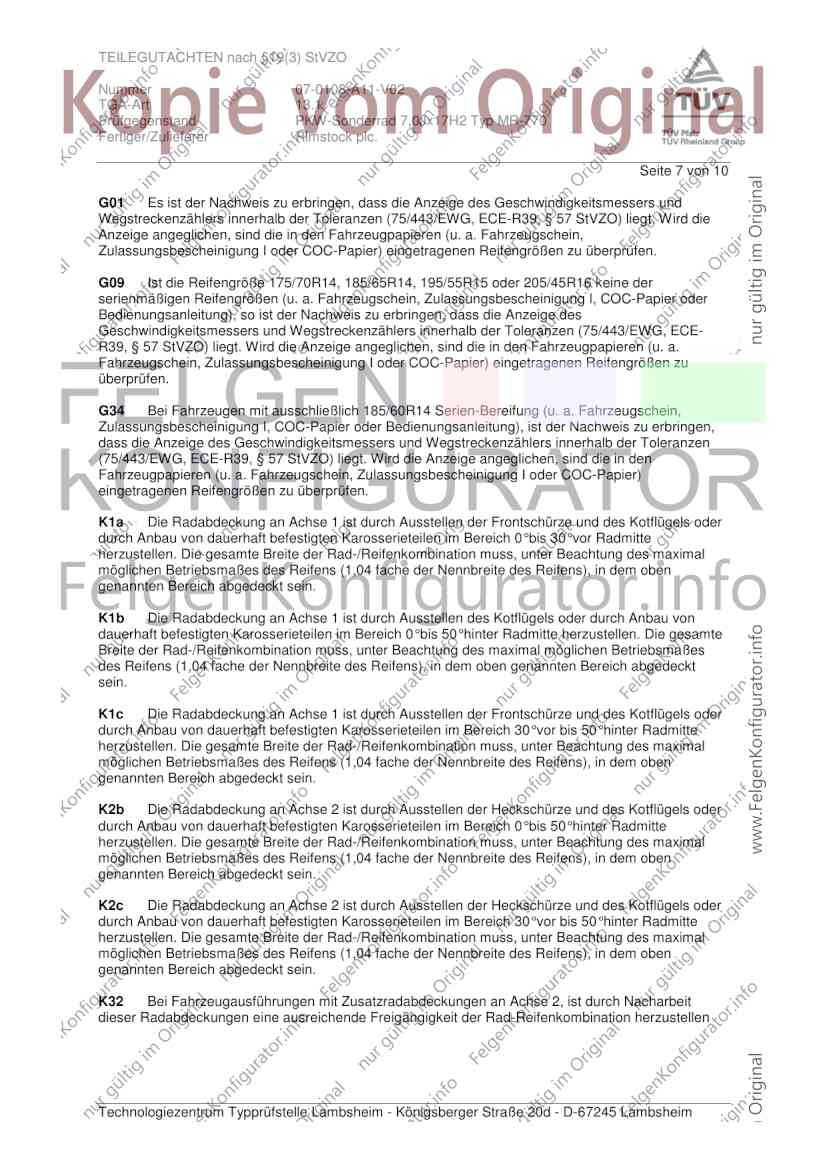

Seite 7 von 10
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G34 Bei Fahrzeugen mit ausschließlich 185/60R14 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.

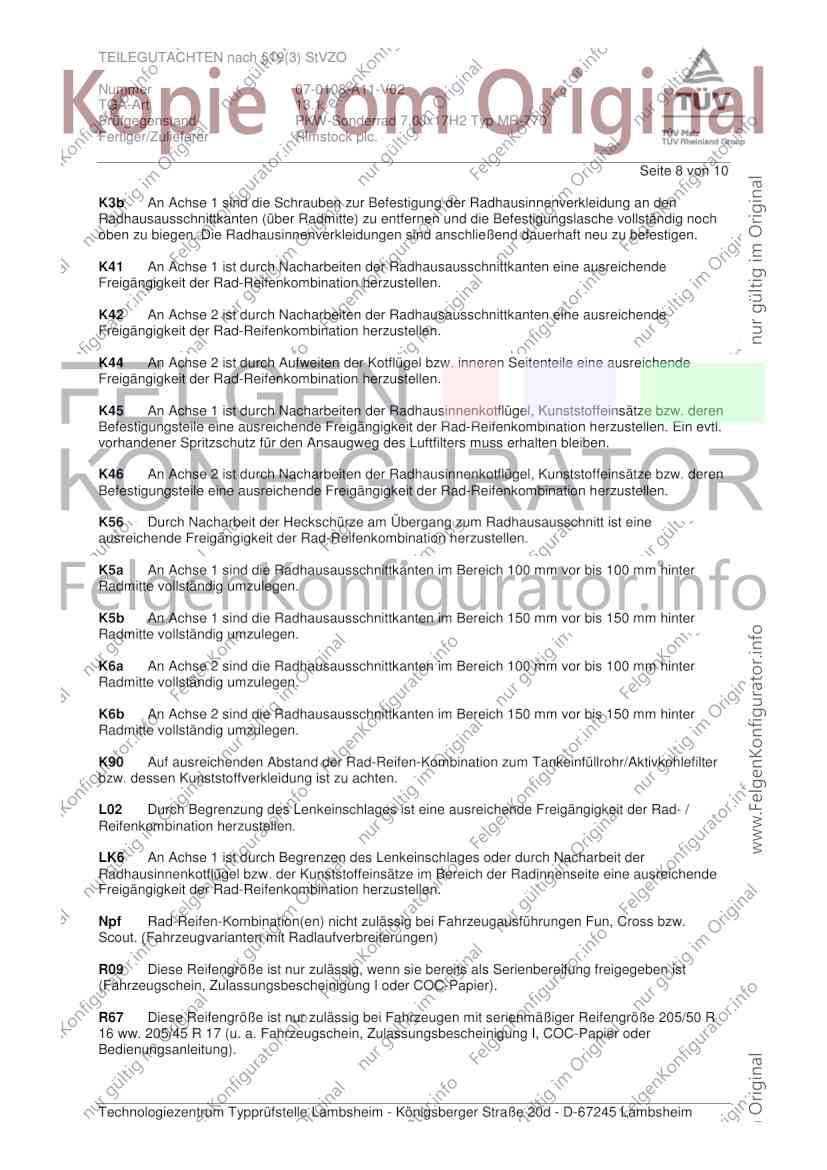

Seite 8 von 10
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/50 R
16 ww. 205/45 R 17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.

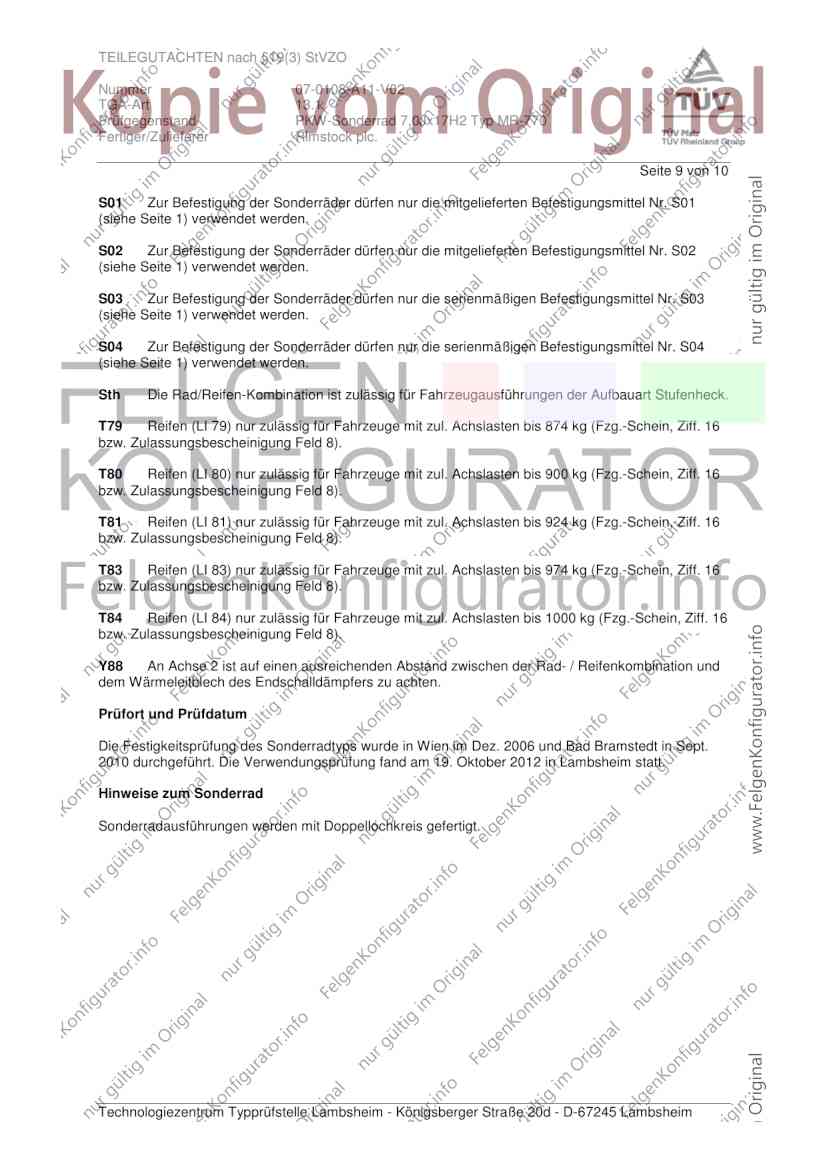

Seite 9 von 10
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Y88 An Achse 2 ist auf einen ausreichenden Abstand zwischen der Rad- / Reifenkombination und
dem Wärmeleitblech des Endschalldämpfers zu achten.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wien im Dez. 2006 und Bad Bramstedt in Sept.
2010 durchgeführt. Die Verwendungsprüfung fand am 19. Oktober 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Sonderradausführungen werden mit Doppellochkreis gefertigt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A11-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.

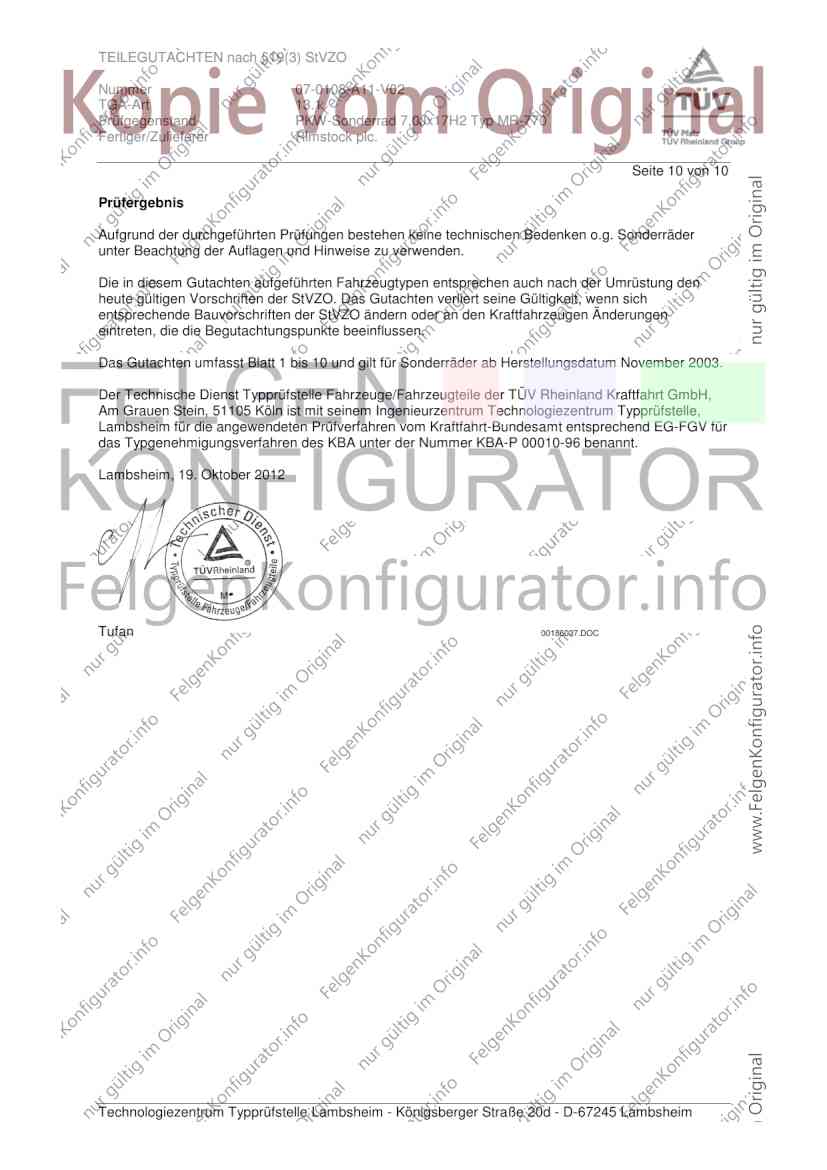

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2003.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Oktober 2012
Tufan 00186037.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
