TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 10
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM B1
Typ MAM B1-8019
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 MAM B1-8019 W5/ohne Ring 5/120/72,6 35 690 2150
Kennzeichnungen
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM B1-8019
Radgröße 8Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M12x1,5 Kegel 60° 120 28
S03 Serienschraube M14x1,5 Kegel 60° 140 32,5
S04 Schraube M14x1,25 Kegel 60° 130 33
S05 Schraube M14x1,25 Kegel 60° 140 33
S06 Schraube M14x1,25 Kegel 60° 130 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 100116-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/35R19 K2b K41 K42 K46 T85 A02 A04 A05
182, 1C 100-240 225/35R19 K2b K41 K42 K46 T84 T88 A06 A08 A09
e1*2001/116*0352*.., 100-240 235/35R19 G73 K14 K2b K41 K42 K43 K46 A12 A14 A19
e1*2007/46*0277*.. 100-240 245/30R19 K2b K41 K42 K43 K44 K46 T89 Cbo Cpe K1c
- Coupé, Cabrio S01
- incl. Facelift 2011
BMW 1er-Reihe 85-125 215/35R19 K2b K41 K42 K46 T85 A02 A04 A05
187 85-195 225/35R19 K2b K41 K42 K46 T84 T88 A06 A08 A09
e1*2001/116* 85-195 235/35R19 G73 K14 K2b K41 K42 K43 K46 A12 A14 A19
0287*00-09 85-195 245/30R19 K2b K41 K42 K43 K44 K46 T89 Flh K1c S01
BMW 1er-Reihe 66-125 215/35R19 K2b K41 K42 K46 T85 A02 A04 A05
187, 1K2, 1K4 66-195 225/35R19 K2b K41 K42 K46 T84 T88 A06 A08 A09
e1*2001/116* 66-195 235/35R19 G73 K14 K2b K41 K42 K43 K46 A12 A14 A19
0287*10-.., 66-195 245/30R19 K2b K41 K42 K43 K44 K46 T89 Flh K1c S01
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 85-160 225/35R19 K1a K2a K2b K5b T88 A02 A04 A05
1K4 85-160 235/35R19 K1c K2c K5d K8e T87 T91 A06 A08 A09
e1*2007/46*0283*04-.. 85-160 245/30R19 K1c K2c K5d K5i K6i K7a K8e T89 A12 A14 A19
- ab Modelljahr 2012 V19 Y85 S06
BMW 3er-Allrad 135-170 225/35R19 K2b K42 K56 T84 T88 A02 A04 A05
346X 135-170 235/35R19 G01 K2b K41 K42 K56 T87 T91 A06 A08 A09
e1*98/14*,2001/116* 135-170 245/30R19 K2b K42 K56 T89 A12 A14 A19
0144*.. Car K1c Lim
S01
BMW 3er-Compact 85-141 225/35R19 K1a K42 K56 T84 T88 A02 A04 A05
346K 85-141 235/35R19 G01 K1c K41 K42 K56 T87 T88 A06 A08 A09
e1*98/14*0167*.., 85-141 245/30R19 K1c K42 K56 T89 A12 A14 A19
e1*2001/116*0167*.. K2c S01
BMW 3er-Reihe 77-170 225/35R19 K2b K42 K56 T84 T88 A02 A04 A05
346C, 346R 77-170 235/35R19 G01 K2b K41 K42 K56 T87 T91 A06 A08 A09
e1*98/14,2001/116* 77-170 245/30R19 K2b K42 K56 T89 A12 A14 A19
0112, 0146*.. Cbo Cpe K1c
S01
BMW 3er-Reihe 77-170 225/35R19 K2b K42 K56 T84 T88 A02 A04 A05
346L 77-170 235/35R19 G01 K2b K41 K42 K56 T87 T91 A06 A08 A09
e1*97/27*0097*.., 77-170 245/30R19 K2b K42 K56 T89 A12 A14 A19
e1*98/14*0097*.. Car K1c Lim
S01
BMW 3er-Reihe 85-160 245/30R19 Car T89 A02 A04 A05
390L, -/X 85-225 225/35R19 Lim T88 A06 A08 A09
e1*2001/116* 85-225 235/35R19 Car G01 Lim T87 T91 A12 A14 A19
0308*00-08, 85-225 245/30R19 Lim T89 S01
0344*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-240 225/35R19 Lim T84 T88 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-240 235/35R19 Car G01 Lim T87 T88 T91 A06 A08 A09
3K-N1 A12 A14 A19
e1*2001/116* S01
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
e1*2007/46*0315*..;
e1*2007/46*0559*..;
e24*2007/46*0022*..
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 Cbo K1c T89 A02 A04 A05
392C, 390X, 3C 90-240 225/35R19 Cpe T84 T88 A06 A08 A09
e1*2001/116*0346*.., 90-240 235/35R19 Cbo Cpe G01 K1a T87 T91 A12 A14 A19
e1*2001/116*0344*..; 90-240 245/30R19 Cpe K1c T89 S01
e1*2007/46*0316*..
- Coupé/Cabrio
BMW 3er-Reihe 85-180 225/40R19 T89 T93 A02 A04 A05
3L 85-180 235/35R19 K2b T91 A06 A08 A09
e1*2007/46*0314*05-.. 85-180 245/35R19 K1b K2b T89 T93 A12 A14 A19
- Modell 2012 A58 Lim S06
BMW 5er-Reihe 120-190 225/45R19 R37 T96 138 A02 A04 A05
5L 120-190 235/40R19 R37 T96 138 A06 A08 A09
e1*2007/46*0363*.. 120-190 245/40R19 T94 T98 138 A12 A14 A19
- ohne Allradlenkung A57 L05 Lim
V19 Y91 S04
BMW 5er-Reihe 120-190 225/45R19 R37 T96 138 A02 A04 A05
5L 120-190 235/40R19 R37 T96 138 A06 A08 A09
e1*2007/46*0363*.. 120-190 245/40R19 T94 T98 138 A12 A14 A19
- mit Allradlenkung A58 L04 Lim
V19 Y91 S04
BMW 5er-Reihe 4x4 145-200 245/35R19 T93 A02 A04 A05
560X A06 A08 A09
e1*2001/116*0322*.. A12 A14 A19
A56 Lim S02
BMW 5er-Touring 120-190 225/45R19 R37 T96 138 A02 A04 A05
5K, K-N1 120-190 235/40R19 R37 T96 138 A06 A08 A09
e1*2007/46*0455*.., 120-190 245/40R19 T98 138 A12 A14 A19
e1*2007/46*0508*.. A58 Car F40
- mit Allradlenkung L04 V19 Y91
S04
BMW 5er-Touring 120-190 225/45R19 R37 T96 138 A02 A04 A05
5K, K-N1 120-190 235/40R19 R37 T96 138 A06 A08 A09
e1*2007/46*0455*.., 120-190 245/40R19 T98 138 A12 A14 A19
e1*2007/46*0508*.. A57 Car F40
- ohne Allradlenkung L05 V19 Y91
S04
BMW 5er-Touring 4x4 145-200 245/35R19 T93 138 A02 A04 A05
560X A06 A08 A09
e1*2001/116*0322*.. A12 A14 A19
A56 Car S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X1 100-190 225/40R19 T89 T93 A02 A04 A05
X1, X-N1, X1-N1 100-190 235/35R19 T91 A06 A08 A09
e1*2007/46*0275*..; A12 A14 A19
e1*2007/46*0454*..; S02
e24*2007/46*0024*..
BMW X3 120-190 235/45R19 A91 R37 T95 T99 138 A02 A04 A05
X3 120-230 245/45R19 A12 138 A06 A08 A09
e1*2007/46*0512*..; A14 A19 S04
e1*2007/46*0454*..
BMW X3 100-210 235/45R19 T95 T99 138 A02 A04 A05
X83 100-210 245/40R19 T94 T98 138 A06 A08 A09
e1*2001/116*0249*.. A10 A14 A19
S03
BMW Z3 141-170 225/35R19 K41 K43 K45 K71 A02 A04 A05
R/C 85-110 225/35R19 K2b K41 K42 K43 K45 K46 K71 A06 A08 A09
e1*93/81*0029*.., 85-125 225/35R19 K41 K43 K45 K71 Z3N A12 A14 A19
e1*98/14*0029*.. K1c LK6 S01
BMW Z4 110-195 225/35R19 K14 K1a K2b A02 A04 A05
Z85 110-195 235/35R19 G01 K14 K1c K2b K41 A06 A08 A09
e1*2001/116*0219*.. 110-195 245/30R19 K14 K1c K2b A12 A14 A19
110-195 255/30R19 K2c K42 K56 R03 R70 Cbo Cpe V19
S01
Mini Countryman 66-135 225/35R19 K1a K1b K2a K2b T88 A02 A04 A05
UKL/X, -C/X, -/N1 66-135 225/40R19 K1a K1b K2a K2b K6v A06 A08 A09
e1*2007/46*0496*..; 66-135 235/35R19 K1c K2c K6v A12 A14 A19
e1*2007/46*0563*..; A57 S05
e24*2007/46*0023*..
- One, Cooper, -/D/-S
Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 10

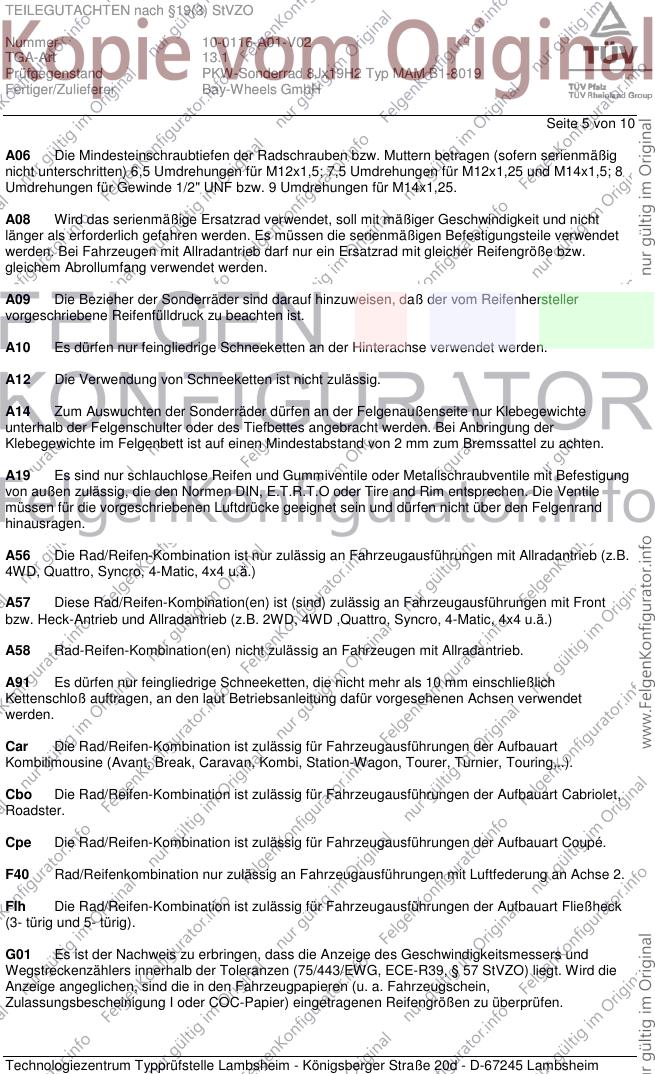

A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 6 von 10
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 7 von 10
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 8 von 10
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 9 von 10

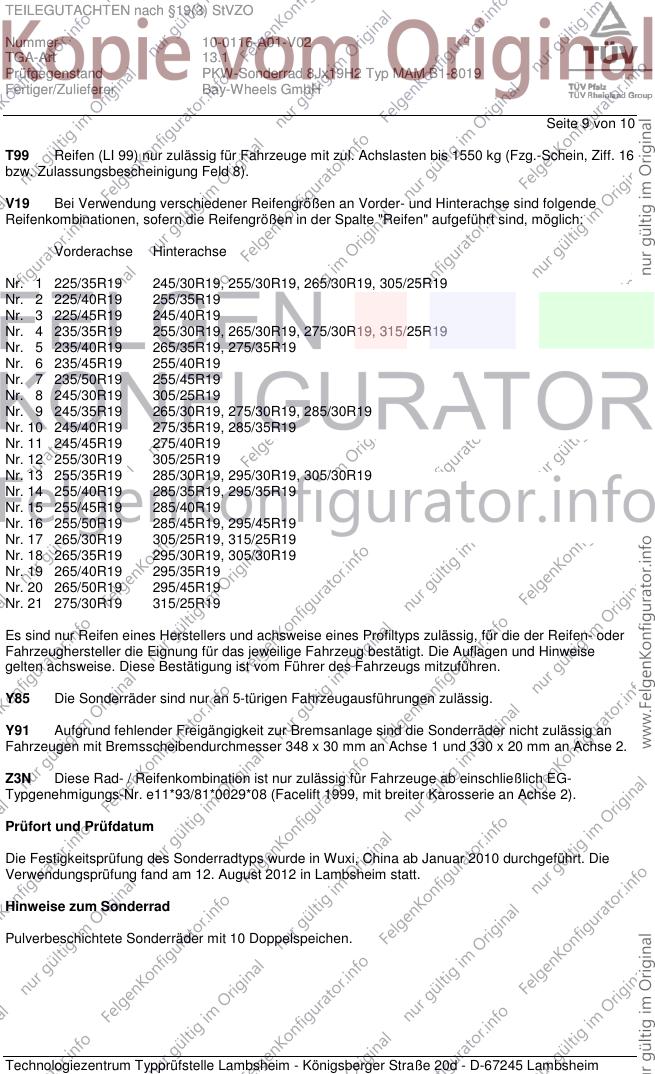

T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Y91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 348 x 30 mm an Achse 1 und 330 x 20 mm an Achse 2.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi, China ab Januar 2010 durchgeführt. Die
Verwendungsprüfung fand am 12. August 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 10 Doppelspeichen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0116-A01-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ MAM B1-8019
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 10 von 10

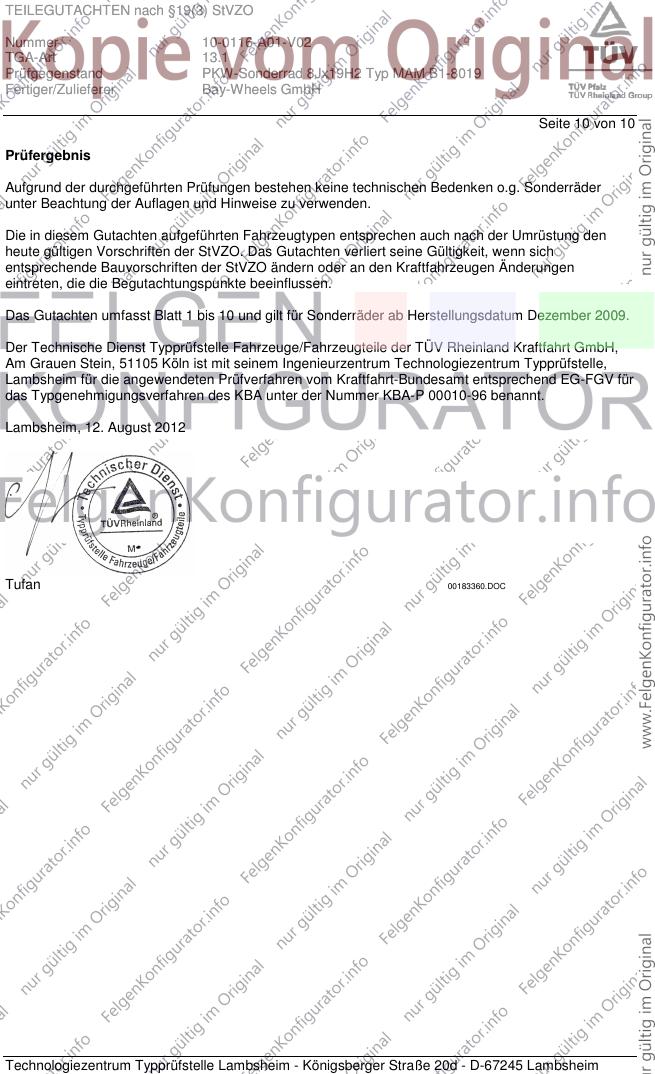

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Dezember 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. August 2012
Tufan 00183360.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
