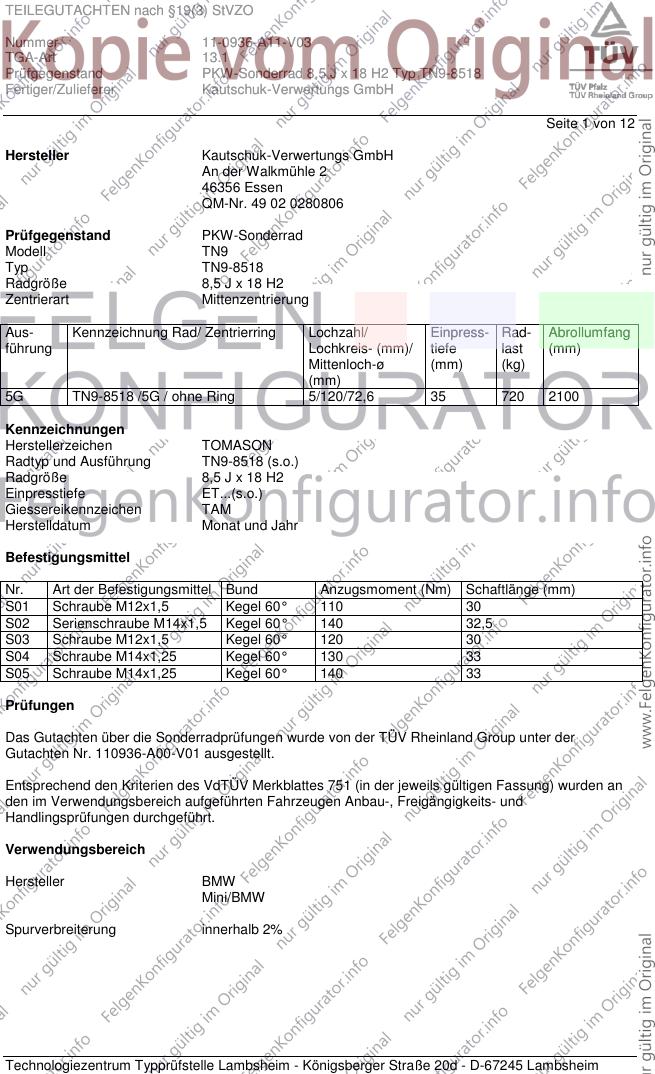

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 12
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN9
Typ TN9-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5G TN9-8518 /5G / ohne Ring 5/120/72,6 35 720 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN9-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5
S03 Schraube M12x1,5 Kegel 60° 120 30
S04 Schraube M14x1,25 Kegel 60° 130 33
S05 Schraube M14x1,25 Kegel 60° 140 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 110936-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A06 A12 A15
182, 1C 100-240 225/40R18 K1c K2b K41 K42 K43 K46 T88 A18 Cbo Cpe
e1*2001/116*0352*.., 100-240 245/35R18 K2a K2b K42 K44 K46 R03 T88 M01 V18 S01
e1*2007/46* 100-240 255/35R18 K2c K42 K44 K46 R03
0277*00-07 225-240 215/40R18 K1c K41 R02
- Coupé, Cabrio
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/40R18 K1c K2b K41 K46 T85 T89 A06 A12 A15
187 85-195 225/40R18 K1c K2b K41 K43 K46 T88 T89 A18 Flh K42
e1*2001/116* 85-195 245/35R18 K2c K44 K46 R03 T88 T89 M01 V18 S01
0287*00-09 85-195 255/35R18 K2c K44 K46 R03
BMW 1er-Reihe 66-195 215/40R18 K1c K2b K41 K46 T85 T89 A06 A12 A15
187, 1K2, 1K4 66-195 225/40R18 K1c K2b K41 K43 K46 T88 T89 A18 Flh K42
e1*2001/116* 66-195 245/35R18 K2c K44 K46 R03 T88 T89 M01 V18 S01
0287*10-.., 66-195 255/35R18 K2c K44 K46 R03
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-175 215/40R18 K1a K2a K2b K5b T89 A06 A12 A15
1K2 70-175 225/40R18 K1c K2c K5d K6i K8e T88 T92 A18 A58 BW7
e1*2007/46*0273*04-.. 70-175 235/35R18 K1c K2c K5d K5i K6i K7a K8e T86 M01 V18 Y84
- ab Modelljahr 2013 T90 S04
- incl. Facelift 2015 70-175 235/40R18 K1c K2c K5d K5i K6i K7a K8e
- 3 Türer 70-175 245/35R18 K2c K6g K6i K8m R03 T88 T92
BMW 1er-Reihe 70-175 215/40R18 K1a K2a K2b K5b T89 A06 A12 A15
1K4 70-175 225/40R18 K1c K2c K5d K6i K8e T88 T92 A18 A58 BW7
e1*2007/46*0283*04-.. 70-175 235/35R18 K1c K2c K5d K5i K6i K7a K8e T86 M01 V18 Y85
- ab Modelljahr 2012 T90 S04
- incl. Facelift 2015 70-175 235/40R18 K1c K2c K5d K5i K6i K7a K8e
- 5 Türer 70-175 245/35R18 K2c K6g K6i K8m R03 T88 T92
BMW 2er-Reihe 100-180 215/40R18 K1a K2a K2b K5b T89 A06 A12 A15
1C 100-180 225/40R18 K1c K2c K5d K6i K8e A18 A58 BW7
e1*2007/46*0277*08-.. 100-180 235/35R18 K1c K2c K5d K5i K6i K7a K8e Cbo Cpe M01
100-180 235/40R18 K1c K2c K5d K5i K6i K7a K8e V18 S04
100-180 245/35R18 K2c K6g K6i K8m R03
BMW 3er GT 100-250 225/50R18 A90 R70 A06 A15 A18
3-V, 3K-N1 100-250 235/45R18 A32 A57 BW7 Flh
e1*2007/46*0559*..; 100-250 235/50R18 A12 K1a K2b M01 V18 S04
e24*2007/46*0022*05- 100-250 245/45R18 A12
.. 100-250 255/45R18 A12 K1a K2b
BMW 3er-Allrad 135-170 225/40R18 K2b K42 T88 T89 T91 T92 A06 A12 A15
346X 135-170 235/40R18 G01 K2b K41 K42 T91 T93 A18 Car K1c
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 R03 T88 T89 T92 K56 K56 Lim
0144*.. 135-170 255/35R18 K2c K42 K44 R03 T90 T94 M01 V18 S01
135-170 265/35R18 K2c K42 K44 R03 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 225/40R18 K1c K2b K42 K56 T88 T89 A06 A12 A15
346K 85-141 235/40R18 G01 K1c K2c K41 K42 K56 A18 M01 V18
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 T92 S01
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03
85-141 265/35R18 K2c K42 K44 K56 R03 R70
BMW 3er-Reihe 66-125 225/40R18 K1c K2b K41 K42 K45 A06 A12 A15
3/CG 66-125 235/40R18 G01 K1c K2b K41 K42 K45 A18 K56 L02
e1*93/81*0017*.., 66-125 245/35R18 K2c K42 K44 K46 R03 M01 R21 V18
e1*98/14*0017*.. 66-125 255/35R18 K2c K42 K44 K46 R03 S01
BMW 3er-Reihe 77-170 225/40R18 K2b K42 R35 T88 T89 T91 T92 A06 A12 A15
346C, 346R 77-170 235/40R18 G01 K2b K41 K42 T91 T93 A18 Cbo Cpe
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 R03 T88 T89 T92 K1c K56 M01
0112, 0146*.. 77-170 255/35R18 K2c K42 K44 R03 R35 T90 T94 V18 S01
77-170 265/35R18 K2c K42 K44 R03 R70
BMW 3er-Reihe 77-170 225/40R18 K2b K42 T88 T89 T91 T92 A06 A12 A15
346L 77-170 235/40R18 G01 K2b K41 K42 T91 T93 A18 Car K1c
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 R03 T88 T89 T92 K56 Lim M01
e1*98/14*0097*.. 77-170 255/35R18 K2c K42 K44 R03 T90 T94 V18 S01
77-170 265/35R18 K2c K42 K44 R03 R70
BMW 3er-Reihe 85-225 225/40R18 T88 T89 T91 T92 A06 A12 A15
390L, -/X 85-225 235/40R18 T91 T93 T95 A18 Car Lim
e1*2001/116* 85-225 245/35R18 R03 T88 T89 T92 M01 V18 S01
0308*00-08, 85-225 255/35R18 R03 T90 T94
0344*00-05
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 A06 A12 A15
390L, -/X, 3L, 3K, 3K- 85-240 235/40R18 T91 T93 A18 Car Lim
N1 85-240 245/35R18 K2b K6a R03 T88 T89 T92 M01 V18 S01
e1*2001/116* 85-240 255/35R18 K2b K6a R03 T90 T94
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/40R18 T88 T89 T91 T92 A06 A12 A15
392C, 390X, 3C 90-240 235/40R18 K1c T91 T93 T95 A18 Cbo Cpe
e1*2001/116*0346*.., 90-240 245/35R18 R03 T88 T89 T92 M01 V18 S01
e1*2001/116*0344*..; 90-240 255/35R18 R03 T90 T94
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1c K2b K41 K42 K45 A06 A12 A15
3B, 3/B 75-142 235/40R18 G01 K1c K2b K41 K42 K45 A18 K56 L02
F920, 75-142 245/35R18 K2c K42 K44 K46 R03 M01 R21 V18
e1*93/81*0016*.. 75-142 255/35R18 K2c K42 K44 K46 R03 S01
BMW 3er-Reihe 66-142 225/40R18 K1c K2b K41 K42 K45 T88 T89 A06 A12 A15
3C, 3/C 66-142 235/40R18 G01 K1c K2b K41 K42 K45 A18 K56 L02
F547, 66-142 245/35R18 K2c K42 K44 K46 R03 T88 T89 M01 R21 V18
e1*93/81*0015*.. 66-142 255/35R18 K2c K42 K44 K46 R03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-265 225/40R18 T92 A06 A12 A15
3L 85-265 225/45R18 T91 A18 A57 BW7
e1*2007/46*0314*05-.. 85-265 235/40R18 K2b Lim M01 V18
- ab Modell 2012 85-265 245/40R18 K1b K2b S04
- incl. Facelift 2015 85-265 255/35R18 K2a K2b R03
85-265 255/40R18 K2a K2b R03
BMW 3er-Reihe 210-217 235/40R18 G01 K1c K2b K41 K45 K46 K56 A06 A12 A15
M3B, M3/B 210-236 255/35R18 K2c K46 K56 R03 A18 K42 K44
G191, 236 225/40R18 K1c K41 K45 R02 T88 T89 M01 R21 V18
e1*93/81*0032*.. 236 245/35R18 K2c K46 K56 R03 T88 T89 S01
BMW 3er-Touring 85-265 225/40R18 T92 A06 A12 A15
3K, 3K-N1 85-265 225/45R18 T91 A18 A57 BW7
e1*2007/46*0315*06-.. 85-265 235/40R18 K2b Car M01 V18
e24*2007/46*0022*03- 85-265 245/40R18 K1b K2b S04
- ab Modell 2013 85-265 255/35R18 K2a K2b R03 T90 T94
- incl. Facelift 2015 85-265 255/40R18 K2a K2b R03
BMW 4er-GranCoupé 100-250 225/40R18 T92 A06 A12 A15
3C 100-250 225/45R18 A18 A57 BW7
e1*2007/46*0316*10-.. 100-250 235/40R18 Lim M01 V18
100-250 245/40R18 K1a K2b S04
100-250 255/35R18 K1a K2b T90 T94
100-250 255/40R18 K1a K2b
BMW 4er-Reihe 100-250 225/40R18 T88 T92 A06 A12 A15
3C 100-250 225/45R18 A18 A57 BW7
e1*2007/46*0316*08-.. 100-250 235/40R18 Cbo Cpe M01
100-250 245/40R18 K1a K2b V18 S04
100-250 255/35R18 K1a K2b T90 T94
100-250 255/40R18 K1a K2b
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 A06 A12 A15
560X 145-200 235/40R18 R37 T91 T93 T95 A18 A56 Lim
e1*2001/116*0322*.. 145-200 245/40R18 K1a K1b T93 T97 M01 V18 S03
145-200 255/40R18 K1c K2b K41 K42 K56
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 A06 A12 A15
560X 145-200 235/40R18 R37 T93 T95 A18 A56 Car
e1*2001/116*0322*.. 145-200 245/40R18 K1a K1b T93 T97 M01 V18 S03
145-200 255/40R18 K1c K2b K41 K42 K56 T95 T99
BMW M135i 235, 240 225/40R18 K1c K5d R02 A06 A12 A15
1K2/1K4 235, 240 245/35R18 K2c K6g K6i K8m R03 A18 A58 Flh
e1*2007/46*0273*04-.. M01 V18 S04
e1*2007/46*0283*04-..
- incl. Facelift 2015
BMW M235i 240 225/40R18 K1c K5d R02 A06 A12 A15
1C 240 245/35R18 K2c K6g K6i K8m R03 A18 A58 Cbo
e1*2007/46*0277*08-.. Cpe M01 V18
S04
BMW X1 85-190 225/45R18 T91 T95 A06 A12 A15
X1, X-N1, X1-N1 85-190 245/40R18 R03 A18 M01 V18
e1*2007/46*0275*..; 85-190 255/40R18 K2b R03 S03
e1*2007/46*0454*..;
e24*2007/46*0024*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-210 235/50R18 K1a K2b R37 143 A06 A12 A15
X3, X-N1 100-230 245/50R18 K1a K2b 141 A18 B90 M01
e1*2007/46*0512*..; 100-230 255/45R18 K1a K2b 144 V18 S04
e1*2007/46*0454*.. 100-230 275/45R18 K1a K1b K2b K6v 141
- incl. Facelift 2014
BMW X3 100-210 235/50R18 A12 K1b K2b A06 A15 A18
X83 100-210 245/45R18 A10 M01 V18 S02
e1*2001/116*0249*.. 100-210 255/45R18 A12 K1b K2b
BMW X4 100-210 235/50R18 K1a K2b R37 143 A06 A12 A15
X3, X-N1 100-230 245/50R18 K1a K2b 141 A18 B90 M01
e1*2007/46* 100-230 255/45R18 K1a K2b 144 V18 S04
0512*11-.., 0454*13-.. 100-230 275/45R18 K1a K1b K2b K6v 141
BMW X4 100-210 235/50R18 R37 143 A06 A12 A15
X3, X-N1 100-230 245/50R18 141 A18 B90 KMV
e1*2007/46* 100-230 255/45R18 144 M01 V18 S04
0512*11-.., 0454*13-.. 100-230 275/45R18 K1a K2b K6v 141
- mit M-Paket -
Verbreiterungen
BMW Z3 141-170 225/40R18 Cbo Cpe K1a A06 A12 A15
R/C 141-170 235/40R18 Cbo Cpe G01 K1c K43 K71 A18 K41 K45
e1*93/81*0029*.., 141-170 245/35R18 Cbo Cpe K1c M01 R21 V18
e1*98/14*0029*.. 141-170 255/35R18 Cbo Cpe K42 R03 S01
141-170 265/35R18 Cbo Cpe G01 K2b K42 K46 K56 R03
R70
85-110 225/40R18 Cbo K1a K2b K42 K46
85-110 235/40R18 Cbo G01 K1c K2b K42 K43 K46 K56
K71
85-110 245/35R18 Cbo K1c K2b K42 K46
85-125 225/40R18 Cbo K1a Z3N
85-125 245/35R18 Cbo R03 Z3N
85-125 255/35R18 Cbo K42 R03 Z3N
85-125 265/35R18 Cbo G01 K2b K42 K46 K56 R03 R70
Z3N
BMW Z4 110-195 225/40R18 A06 A12 A15
Z85 110-195 235/35R18 K1c K2b A18 Cbo Cpe
e1*2001/116*0219*.. 110-195 235/40R18 G01 K14 K1c K2b M01 V18 S01
110-195 245/35R18 K1c K2b
110-195 255/35R18 K2c K42 K56 R03
BMW Z4-M 252 225/40R18 M+S A06 A12 A15
M85 252 235/40R18 K1a M+S A18 Cbo Cpe
e1*2001/116*0364*.. M01 S01
- Roadster/Coupé
Mini Countryman 66-135 225/40R18 K1c K2c A06 A12 A15
UKL/X, -/N1 66-135 225/45R18 K1c K2c K6v A18 A57 M01
e1*2007/46*0496*..; Y85 S05
e24*2007/46*0023*..
- One, Cooper, -/D/-S/-
SD
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mini Paceman 82-135 225/40R18 K1c K2c A06 A12 A15
UKL-C/X 82-135 225/45R18 K1c K2c K6v A18 A57 Cpe
e1*2007/46*0563*..; M01 S05
- Cooper -/D/-S/-SD
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

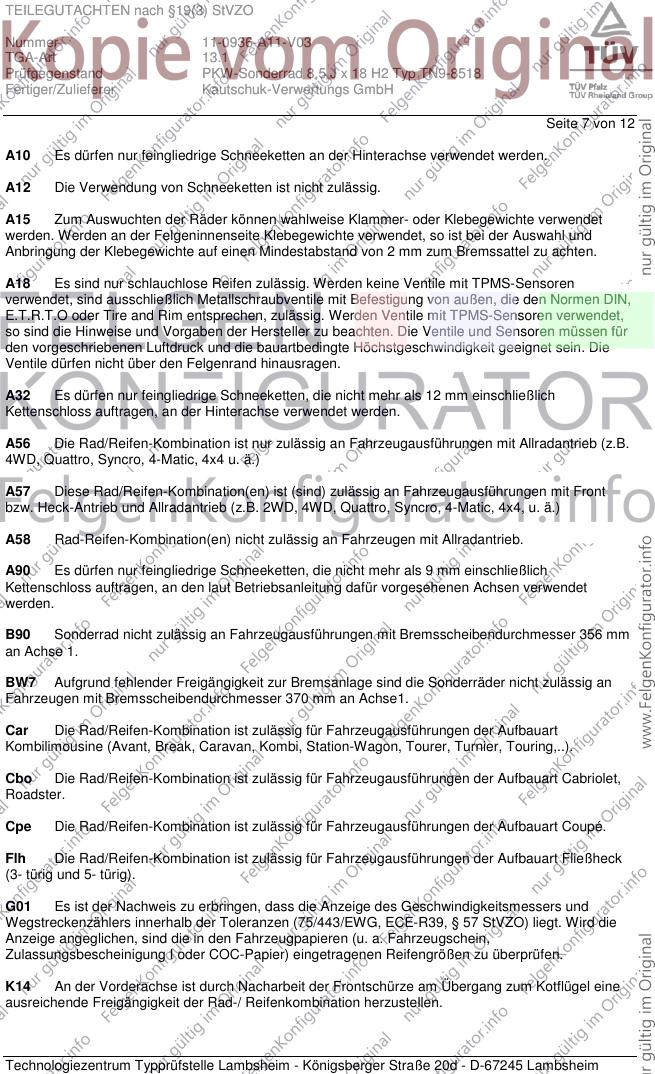

Seite 7 von 12
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

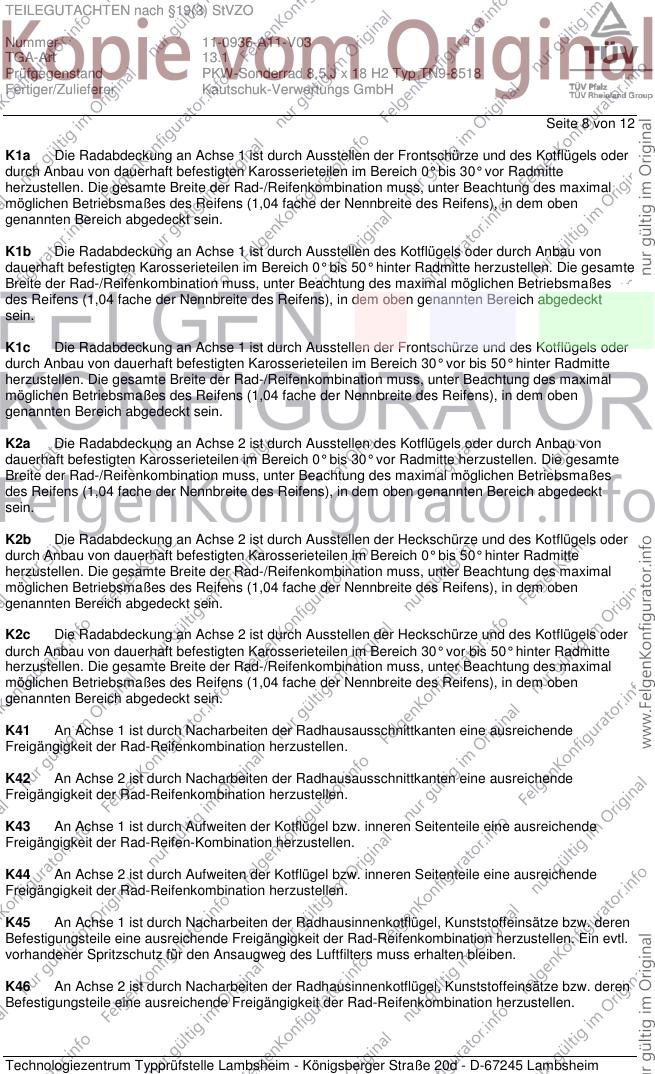

Seite 8 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

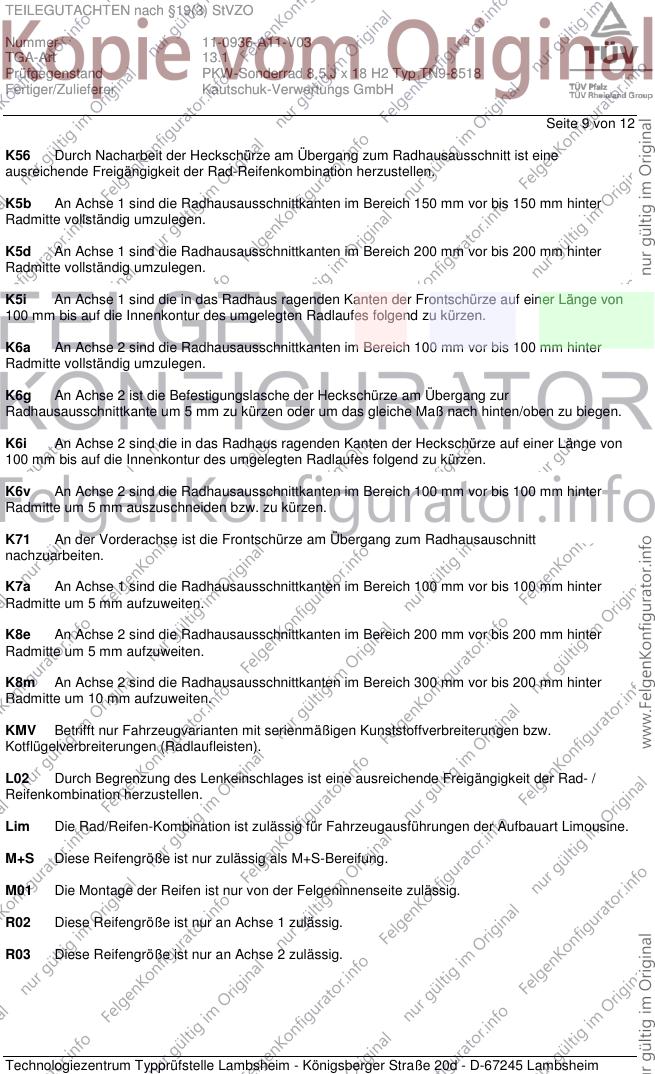

Seite 9 von 12
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

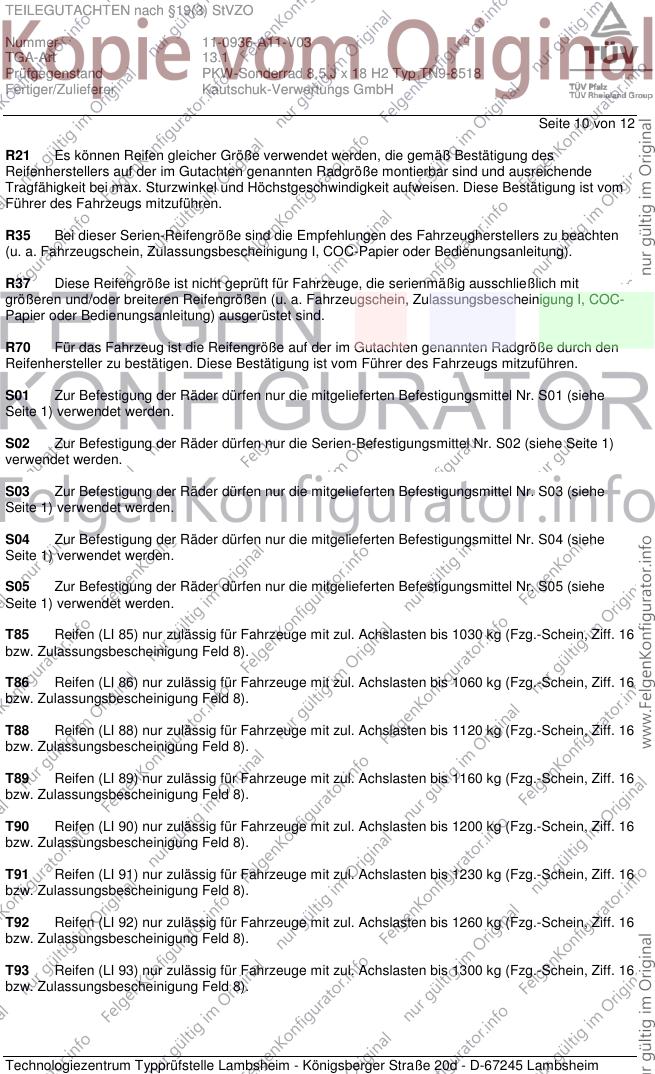

Seite 10 von 12
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab
Oktober 2011 durchgeführt. Die Verwendungsprüfung fand am 24. Januar 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A11-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Januar 2016
Tufan 00241312.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
