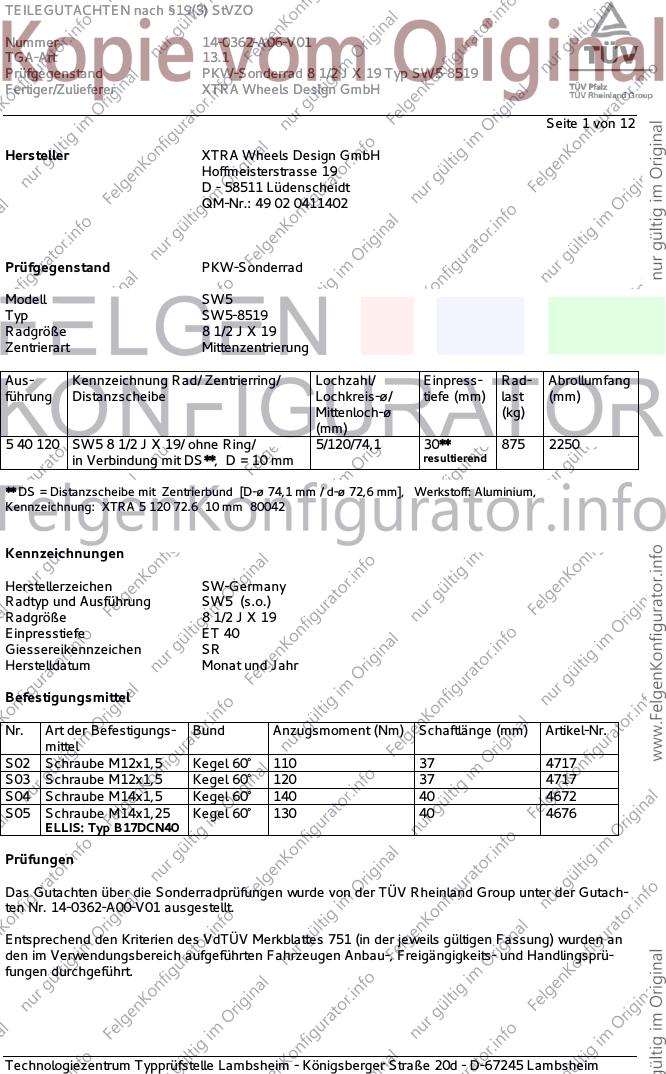

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 1 von 12
Hersteller XTRA Wheels Design GmbH
Hoffmeisterstrasse 19
D - 58511 Lüdenscheidt
QM-Nr.: 49 02 0411402
Prüfgegenstand PKW-Sonderrad
Modell SW5
Typ SW5-8519
Radgröße 8 1/2 J X 19
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring/ Lochzahl/ Einpress- Rad- Abrollumfang
führung Distanzscheibe Lochkreis-ø/ tiefe (mm) last (mm)
Mittenloch-ø (kg)
(mm)
5 40 120 SW5 8 1/2 J X 19/ ohne Ring/ 5/120/74,1 30** 875 2250
in Verbindung mit DS**, D = 10 mm resultierend
** DS = Distanzscheibe mit Zentrierbund [D-ø 74,1 mm / d-ø 72,6 mm], Werkstoff: Aluminium,
Kennzeichnung: XTRA 5 120 72.6 10 mm 80042
Kennzeichnungen
Herstellerzeichen SW-Germany
Radtyp und Ausführung SW5 (s.o.)
Radgröße 8 1/2 J X 19
Einpresstiefe ET 40
Giessereikennzeichen SR
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S02 Schraube M12x1,5 Kegel 60° 110 37 4717
S03 Schraube M12x1,5 Kegel 60° 120 37 4717
S04 Schraube M14x1,5 Kegel 60° 140 40 4672
S05 Schraube M14x1,25 Kegel 60° 130 40 4676
ELLIS: Typ B17DCN40
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der Gutach-
ten Nr. 14-0362-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

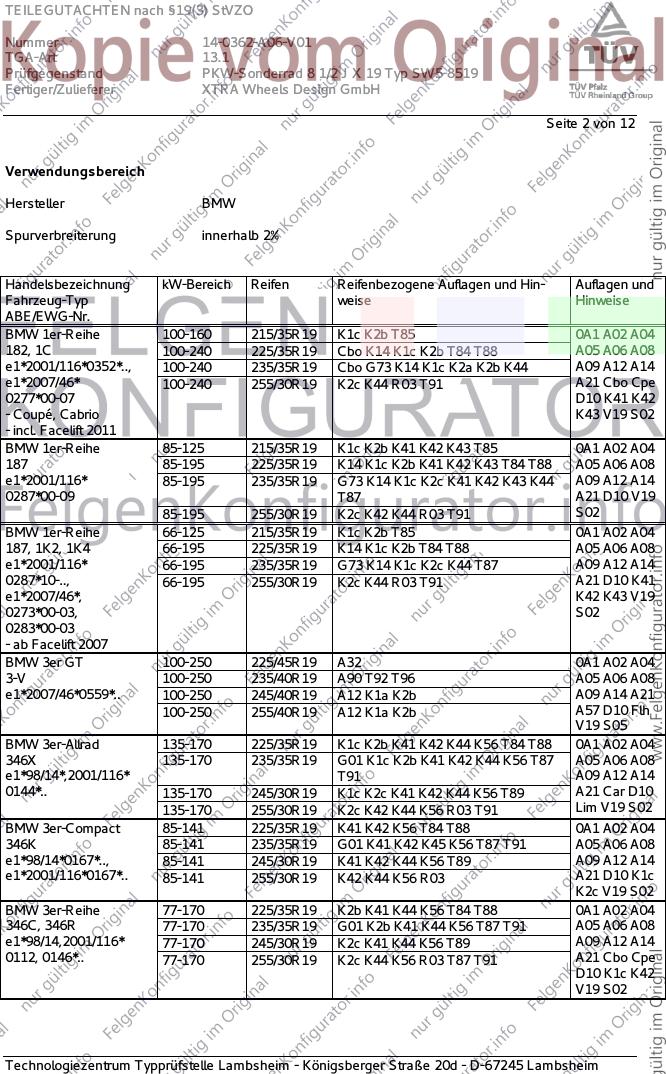

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 2 von 12
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/35R19 K1c K2b T85 0A1 A02 A04
182, 1C 100-240 225/35R19 Cbo K14 K1c K2b T84 T88 A05 A06 A08
e1*2001/116*0352*.., 100-240 235/35R19 Cbo G73 K14 K1c K2a K2b K44 A09 A12 A14
e1*2007/46* 100-240 255/30R19 K2c K44 R03 T91 A21 Cbo Cpe
0277*00-07 D10 K41 K42
- Coupé, Cabrio K43 V19 S02
- incl. Facelift 2011
BMW 1er-Reihe 85-125 215/35R19 K1c K2b K41 K42 K43 T85 0A1 A02 A04
187 85-195 225/35R19 K14 K1c K2b K41 K42 K43 T84 T88 A05 A06 A08
e1*2001/116* 85-195 235/35R19 G73 K14 K1c K2c K41 K42 K43 K44 A09 A12 A14
0287*00-09 T87 A21 D10 V19
85-195 255/30R19 K2c K42 K44 R03 T91 S02
BMW 1er-Reihe 66-125 215/35R19 K1c K2b T85 0A1 A02 A04
187, 1K2, 1K4 66-195 225/35R19 K14 K1c K2b T84 T88 A05 A06 A08
e1*2001/116* 66-195 235/35R19 G73 K14 K1c K2c K44 T87 A09 A12 A14
0287*10-.., 66-195 255/30R19 K2c K44 R03 T91 A21 D10 K41
e1*2007/46*, K42 K43 V19
0273*00-03, S02
0283*00-03
- ab Facelift 2007
BMW 3er GT 100-250 225/45R19 A32 0A1 A02 A04
3-V 100-250 235/40R19 A90 T92 T96 A05 A06 A08
e1*2007/46*0559*.. 100-250 245/40R19 A12 K1a K2b A09 A14 A21
100-250 255/40R19 A12 K1a K2b A57 D10 Flh
V19 S05
BMW 3er-Allrad 135-170 225/35R19 K1c K2b K41 K42 K44 K56 T84 T88 0A1 A02 A04
346X 135-170 235/35R19 G01 K1c K2b K41 K42 K44 K56 T87 A05 A06 A08
e1*98/14*,2001/116* T91 A09 A12 A14
0144*.. 135-170 245/30R19 K1c K2c K41 K42 K44 K56 T89 A21 Car D10
135-170 255/30R19 K2c K42 K44 K56 R03 T91 Lim V19 S02
BMW 3er-Compact 85-141 225/35R19 K41 K42 K56 T84 T88 0A1 A02 A04
346K 85-141 235/35R19 G01 K41 K42 K45 K56 T87 T91 A05 A06 A08
e1*98/14*0167*.., 85-141 245/30R19 K41 K42 K44 K56 T89 A09 A12 A14
e1*2001/116*0167*.. 85-141 255/30R19 K42 K44 K56 R03 A21 D10 K1c
K2c V19 S02
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 0A1 A02 A04
346C, 346R 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A05 A06 A08
e1*98/14,2001/116* 77-170 245/30R19 K2c K41 K44 K56 T89 A09 A12 A14
0112, 0146*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 A21 Cbo Cpe
D10 K1c K42
V19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

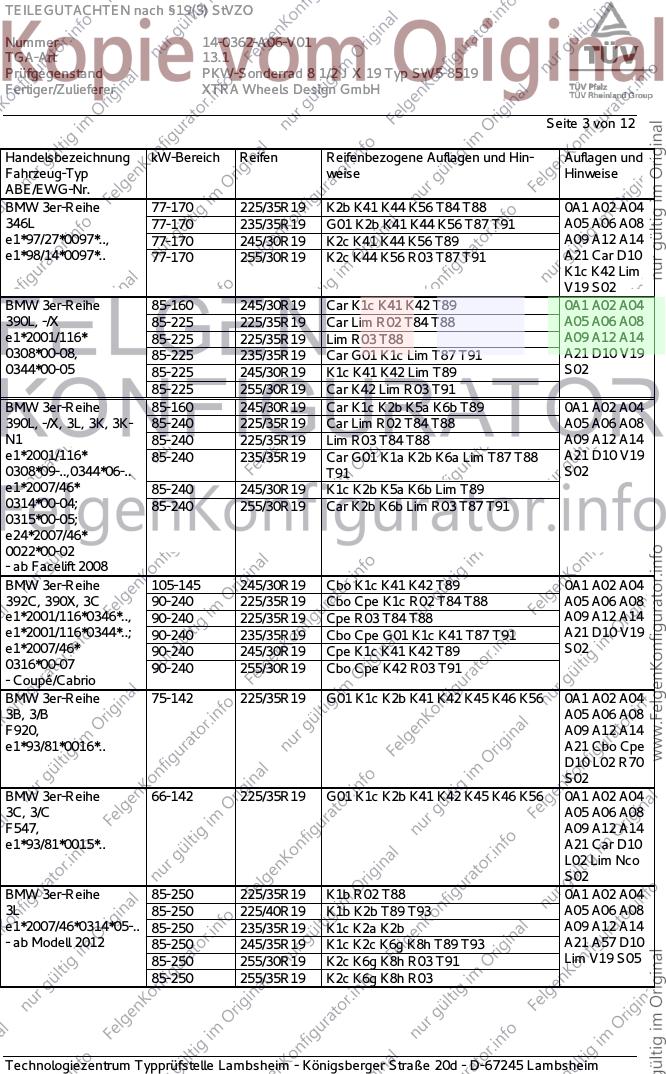

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/35R19 K2b K41 K44 K56 T84 T88 0A1 A02 A04
346L 77-170 235/35R19 G01 K2b K41 K44 K56 T87 T91 A05 A06 A08
e1*97/27*0097*.., 77-170 245/30R19 K2c K41 K44 K56 T89 A09 A12 A14
e1*98/14*0097*.. 77-170 255/30R19 K2c K44 K56 R03 T87 T91 A21 Car D10
K1c K42 Lim
V19 S02
BMW 3er-Reihe 85-160 245/30R19 Car K1c K41 K42 T89 0A1 A02 A04
390L, -/X 85-225 225/35R19 Car Lim R02 T84 T88 A05 A06 A08
e1*2001/116* 85-225 225/35R19 Lim R03 T88 A09 A12 A14
0308*00-08, 85-225 235/35R19 Car G01 K1c Lim T87 T91 A21 D10 V19
0344*00-05 85-225 245/30R19 K1c K41 K42 Lim T89 S02
85-225 255/30R19 Car K42 Lim R03 T91
BMW 3er-Reihe 85-160 245/30R19 Car K1c K2b K5a K6b T89 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-240 225/35R19 Car Lim R02 T84 T88 A05 A06 A08
N1 85-240 225/35R19 Lim R03 T84 T88 A09 A12 A14
e1*2001/116* 85-240 235/35R19 Car G01 K1a K2b K6a Lim T87 T88 A21 D10 V19
0308*09-..,0344*06-.. T91 S02
e1*2007/46* 85-240 245/30R19 K1c K2b K5a K6b Lim T89
0314*00-04; 85-240 255/30R19 Car K2b K6b Lim R03 T87 T91
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 105-145 245/30R19 Cbo K1c K41 K42 T89 0A1 A02 A04
392C, 390X, 3C 90-240 225/35R19 Cbo Cpe K1c R02 T84 T88 A05 A06 A08
e1*2001/116*0346*.., 90-240 225/35R19 Cpe R03 T84 T88 A09 A12 A14
e1*2001/116*0344*..; 90-240 235/35R19 Cbo Cpe G01 K1c K41 T87 T91 A21 D10 V19
e1*2007/46* 90-240 245/30R19 Cpe K1c K41 K42 T89 S02
0316*00-07 90-240 255/30R19 Cbo Cpe K42 R03 T91
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 0A1 A02 A04
3B, 3/B A05 A06 A08
F920, A09 A12 A14
e1*93/81*0016*.. A21 Cbo Cpe
D10 L02 R70
S02
BMW 3er-Reihe 66-142 225/35R19 G01 K1c K2b K41 K42 K45 K46 K56 0A1 A02 A04
3C, 3/C A05 A06 A08
F547, A09 A12 A14
e1*93/81*0015*.. A21 Car D10
L02 Lim Nco
S02
BMW 3er-Reihe 85-250 225/35R19 K1b R02 T88 0A1 A02 A04
3L 85-250 225/40R19 K1b K2b T89 T93 A05 A06 A08
e1*2007/46*0314*05-.. 85-250 235/35R19 K1c K2a K2b A09 A12 A14
- ab Modell 2012 85-250 245/35R19 K1c K2c K6g K8h T89 T93 A21 A57 D10
85-250 255/30R19 K2c K6g K8h R03 T91 Lim V19 S05
85-250 255/35R19 K2c K6g K8h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

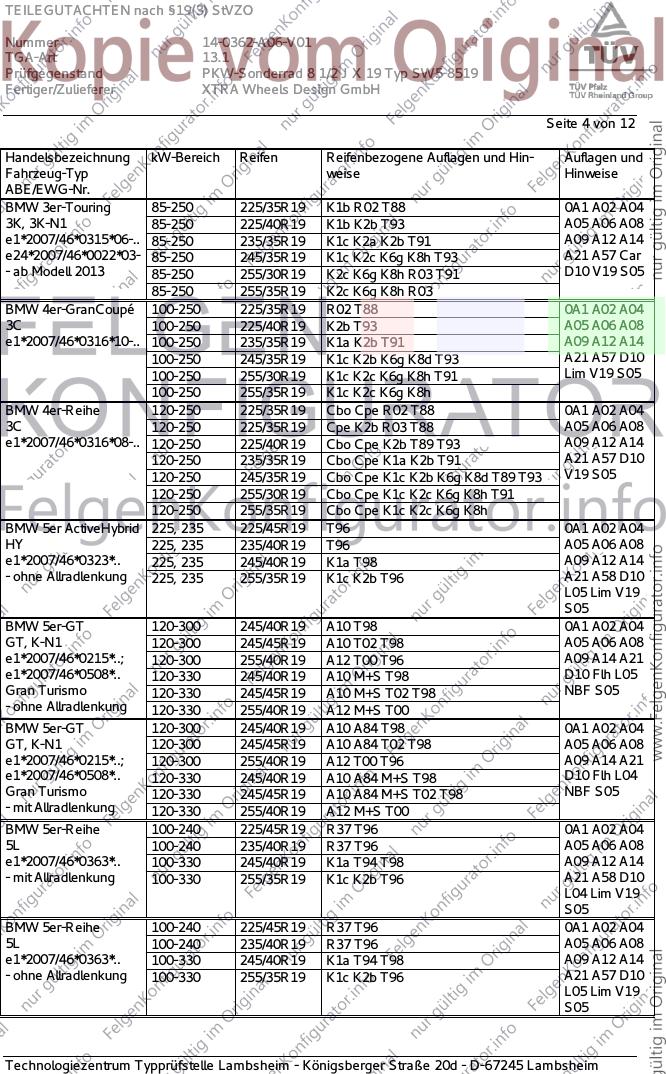

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 3er-Touring 85-250 225/35R19 K1b R02 T88 0A1 A02 A04
3K, 3K-N1 85-250 225/40R19 K1b K2b T93 A05 A06 A08
e1*2007/46*0315*06-.. 85-250 235/35R19 K1c K2a K2b T91 A09 A12 A14
e24*2007/46*0022*03- 85-250 245/35R19 K1c K2c K6g K8h T93 A21 A57 Car
- ab Modell 2013 85-250 255/30R19 K2c K6g K8h R03 T91 D10 V19 S05
85-250 255/35R19 K2c K6g K8h R03
BMW 4er-GranCoupé 100-250 225/35R19 R02 T88 0A1 A02 A04
3C 100-250 225/40R19 K2b T93 A05 A06 A08
e1*2007/46*0316*10-.. 100-250 235/35R19 K1a K2b T91 A09 A12 A14
100-250 245/35R19 K1c K2b K6g K8d T93 A21 A57 D10
100-250 255/30R19 K1c K2c K6g K8h T91 Lim V19 S05
100-250 255/35R19 K1c K2c K6g K8h
BMW 4er-Reihe 120-250 225/35R19 Cbo Cpe R02 T88 0A1 A02 A04
3C 120-250 225/35R19 Cpe K2b R03 T88 A05 A06 A08
e1*2007/46*0316*08-.. 120-250 225/40R19 Cbo Cpe K2b T89 T93 A09 A12 A14
120-250 235/35R19 Cbo Cpe K1a K2b T91 A21 A57 D10
120-250 245/35R19 Cbo Cpe K1c K2b K6g K8d T89 T93 V19 S05
120-250 255/30R19 Cbo Cpe K1c K2c K6g K8h T91
120-250 255/35R19 Cbo Cpe K1c K2c K6g K8h
BMW 5er ActiveHybrid 225, 235 225/45R19 T96 0A1 A02 A04
HY 225, 235 235/40R19 T96 A05 A06 A08
e1*2007/46*0323*.. 225, 235 245/40R19 K1a T98 A09 A12 A14
- ohne Allradlenkung 225, 235 255/35R19 K1c K2b T96 A21 A58 D10
L05 Lim V19
S05
BMW 5er-GT 120-300 245/40R19 A10 T98 0A1 A02 A04
GT, K-N1 120-300 245/45R19 A10 T02 T98 A05 A06 A08
e1*2007/46*0215*..; 120-300 255/40R19 A12 T00 T96 A09 A14 A21
e1*2007/46*0508*.. 120-330 245/40R19 A10 M+S T98 D10 Flh L05
Gran Turismo 120-330 245/45R19 A10 M+S T02 T98 NBF S05
- ohne Allradlenkung 120-330 255/40R19 A12 M+S T00
BMW 5er-GT 120-300 245/40R19 A10 A84 T98 0A1 A02 A04
GT, K-N1 120-300 245/45R19 A10 A84 T02 T98 A05 A06 A08
e1*2007/46*0215*..; 120-300 255/40R19 A12 T00 T96 A09 A14 A21
e1*2007/46*0508*.. 120-330 245/40R19 A10 A84 M+S T98 D10 Flh L04
Gran Turismo 120-330 245/45R19 A10 A84 M+S T02 T98 NBF S05
- mit Allradlenkung 120-330 255/40R19 A12 M+S T00
BMW 5er-Reihe 100-240 225/45R19 R37 T96 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 A05 A06 A08
e1*2007/46*0363*.. 100-330 245/40R19 K1a T94 T98 A09 A12 A14
- mit Allradlenkung 100-330 255/35R19 K1c K2b T96 A21 A58 D10
L04 Lim V19
S05
BMW 5er-Reihe 100-240 225/45R19 R37 T96 0A1 A02 A04
5L 100-240 235/40R19 R37 T96 A05 A06 A08
e1*2007/46*0363*.. 100-330 245/40R19 K1a T94 T98 A09 A12 A14
- ohne Allradlenkung 100-330 255/35R19 K1c K2b T96 A21 A57 D10
L05 Lim V19
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

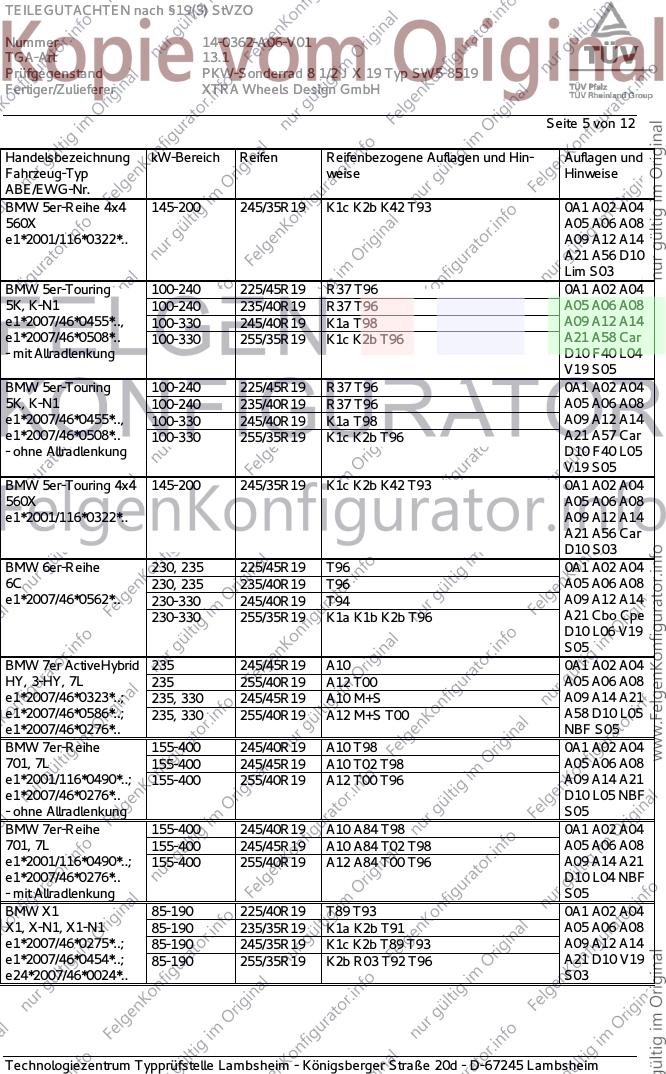

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 4x4 145-200 245/35R19 K1c K2b K42 T93 0A1 A02 A04
560X A05 A06 A08
e1*2001/116*0322*.. A09 A12 A14
A21 A56 D10
Lim S03
BMW 5er-Touring 100-240 225/45R19 R37 T96 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 A05 A06 A08
e1*2007/46*0455*.., 100-330 245/40R19 K1a T98 A09 A12 A14
e1*2007/46*0508*.. 100-330 255/35R19 K1c K2b T96 A21 A58 Car
- mit Allradlenkung D10 F40 L04
V19 S05
BMW 5er-Touring 100-240 225/45R19 R37 T96 0A1 A02 A04
5K, K-N1 100-240 235/40R19 R37 T96 A05 A06 A08
e1*2007/46*0455*.., 100-330 245/40R19 K1a T98 A09 A12 A14
e1*2007/46*0508*.. 100-330 255/35R19 K1c K2b T96 A21 A57 Car
- ohne Allradlenkung D10 F40 L05
V19 S05
BMW 5er-Touring 4x4 145-200 245/35R19 K1c K2b K42 T93 0A1 A02 A04
560X A05 A06 A08
e1*2001/116*0322*.. A09 A12 A14
A21 A56 Car
D10 S03
BMW 6er-Reihe 230, 235 225/45R19 T96 0A1 A02 A04
6C 230, 235 235/40R19 T96 A05 A06 A08
e1*2007/46*0562*.. 230-330 245/40R19 T94 A09 A12 A14
230-330 255/35R19 K1a K1b K2b T96 A21 Cbo Cpe
D10 L06 V19
S05
BMW 7er ActiveHybrid 235 245/45R19 A10 0A1 A02 A04
HY, 3-HY, 7L 235 255/40R19 A12 T00 A05 A06 A08
e1*2007/46*0323*..; 235, 330 245/45R19 A10 M+S A09 A14 A21
e1*2007/46*0586*..; 235, 330 255/40R19 A12 M+S T00 A58 D10 L05
e1*2007/46*0276*.. NBF S05
BMW 7er-Reihe 155-400 245/40R19 A10 T98 0A1 A02 A04
701, 7L 155-400 245/45R19 A10 T02 T98 A05 A06 A08
e1*2001/116*0490*..; 155-400 255/40R19 A12 T00 T96 A09 A14 A21
e1*2007/46*0276*.. D10 L05 NBF
- ohne Allradlenkung S05
BMW 7er-Reihe 155-400 245/40R19 A10 A84 T98 0A1 A02 A04
701, 7L 155-400 245/45R19 A10 A84 T02 T98 A05 A06 A08
e1*2001/116*0490*..; 155-400 255/40R19 A12 A84 T00 T96 A09 A14 A21
e1*2007/46*0276*.. D10 L04 NBF
- mit Allradlenkung S05
BMW X1 85-190 225/40R19 T89 T93 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/35R19 K1a K2b T91 A05 A06 A08
e1*2007/46*0275*..; 85-190 245/35R19 K1c K2b T89 T93 A09 A12 A14
e1*2007/46*0454*..; 85-190 255/35R19 K2b R03 T92 T96 A21 D10 V19
e24*2007/46*0024*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 6 von 12

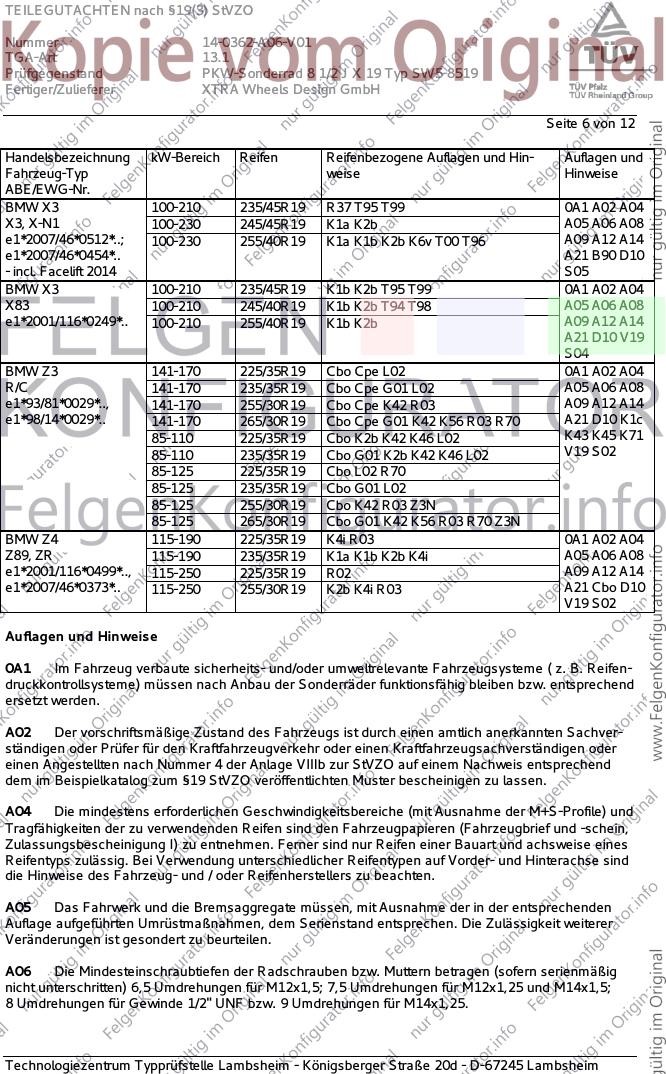

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
BMW X3 100-210 235/45R19 R37 T95 T99 0A1 A02 A04
X3, X-N1 100-230 245/45R19 K1a K2b A05 A06 A08
e1*2007/46*0512*..; 100-230 255/40R19 K1a K1b K2b K6v T00 T96 A09 A12 A14
e1*2007/46*0454*.. A21 B90 D10
- incl. Facelift 2014 S05
BMW X3 100-210 235/45R19 K1b K2b T95 T99 0A1 A02 A04
X83 100-210 245/40R19 K1b K2b T94 T98 A05 A06 A08
e1*2001/116*0249*.. 100-210 255/40R19 K1b K2b A09 A12 A14
A21 D10 V19
S04
BMW Z3 141-170 225/35R19 Cbo Cpe L02 0A1 A02 A04
R/C 141-170 235/35R19 Cbo Cpe G01 L02 A05 A06 A08
e1*93/81*0029*.., 141-170 255/30R19 Cbo Cpe K42 R03 A09 A12 A14
e1*98/14*0029*.. 141-170 265/30R19 Cbo Cpe G01 K42 K56 R03 R70 A21 D10 K1c
85-110 225/35R19 Cbo K2b K42 K46 L02 K43 K45 K71
85-110 235/35R19 Cbo G01 K2b K42 K46 L02 V19 S02
85-125 225/35R19 Cbo L02 R70
85-125 235/35R19 Cbo G01 L02
85-125 255/30R19 Cbo K42 R03 Z3N
85-125 265/30R19 Cbo G01 K42 K56 R03 R70 Z3N
BMW Z4 115-190 225/35R19 K4i R03 0A1 A02 A04
Z89, ZR 115-190 235/35R19 K1a K1b K2b K4i A05 A06 A08
e1*2001/116*0499*.., 115-250 225/35R19 R02 A09 A12 A14
e1*2007/46*0373*.. 115-250 255/30R19 K2b K4i R03 A21 Cbo D10
V19 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5;
8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 7 von 12

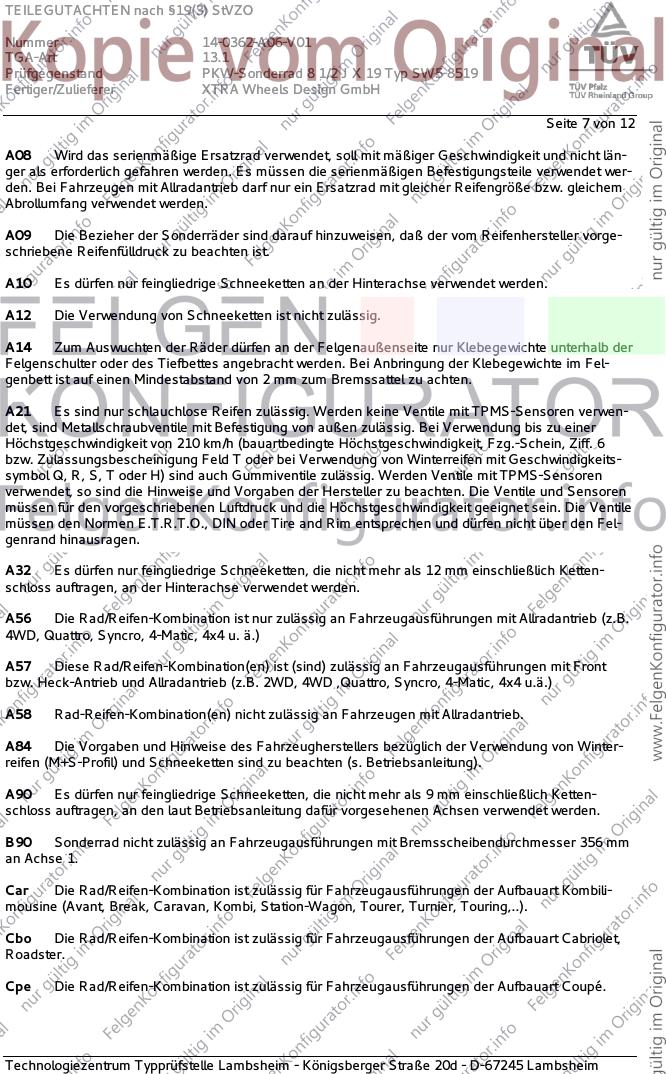

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 8 von 12

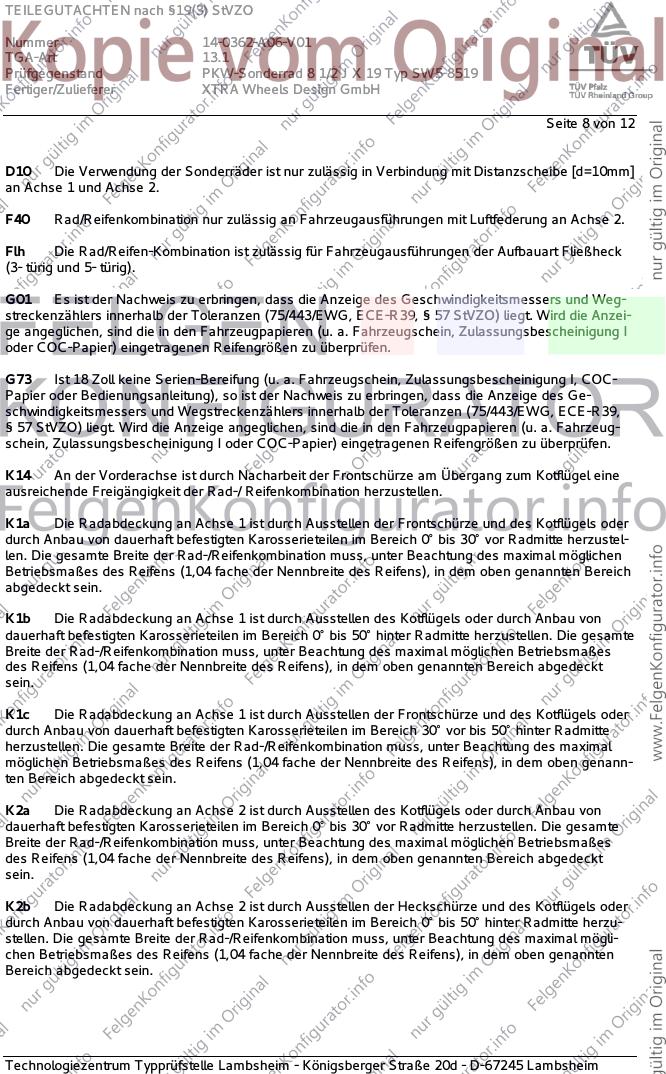

D10 Die Verwendung der Sonderräder ist nur zulässig in Verbindung mit Distanzscheibe [d=10mm]
an Achse 1 und Achse 2.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH
Seite 9 von 12

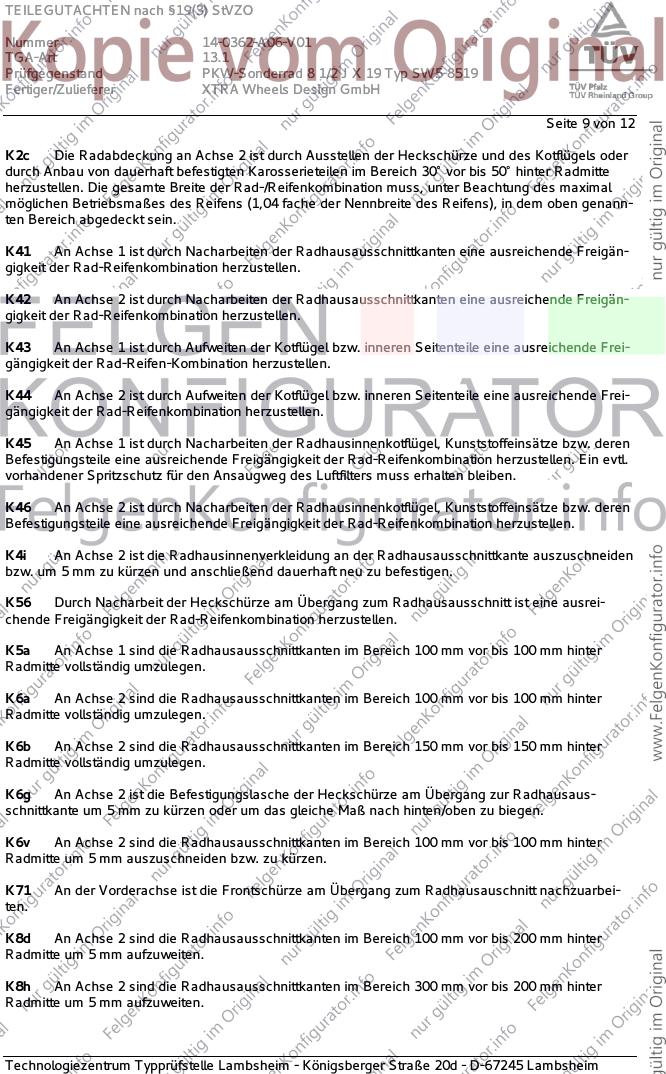

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt nachzuarbei-
ten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH

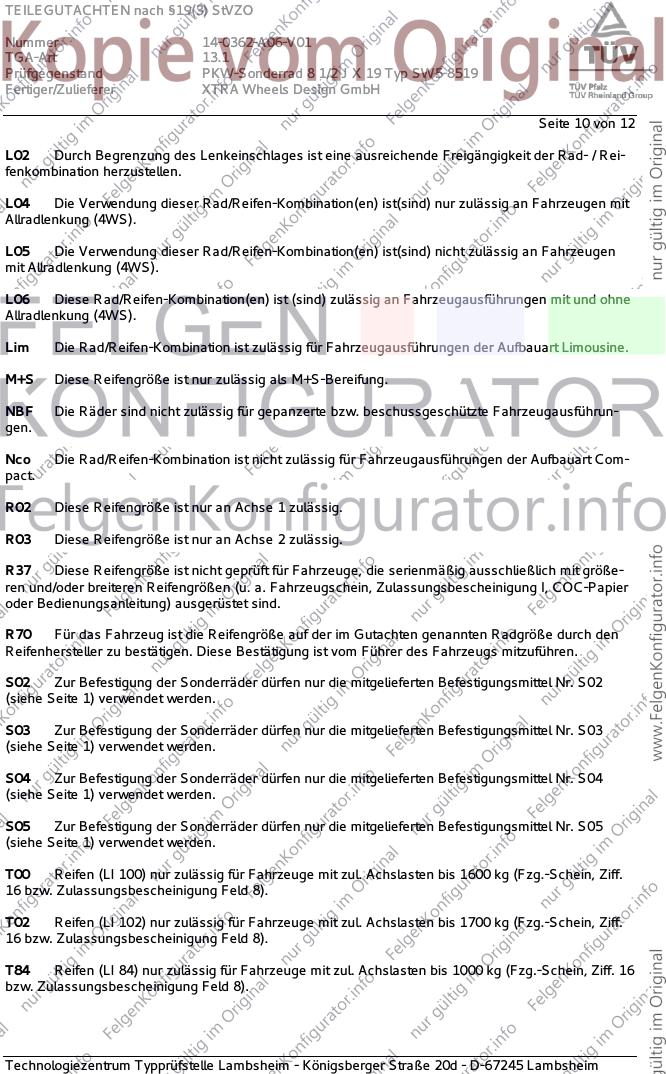

Seite 10 von 12
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Aufbauart Com-
pact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH

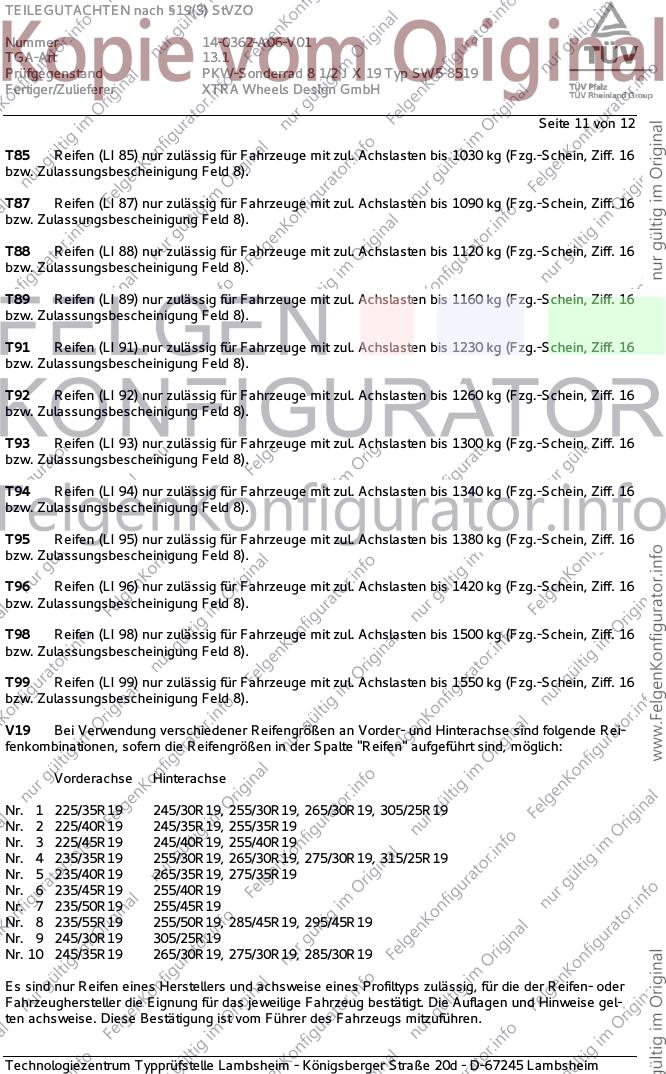

Seite 11 von 12
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0362-A06-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 1/2 J X 19 Typ SW5-8519
Fertiger/Zulieferer XTRA Wheels Design GmbH

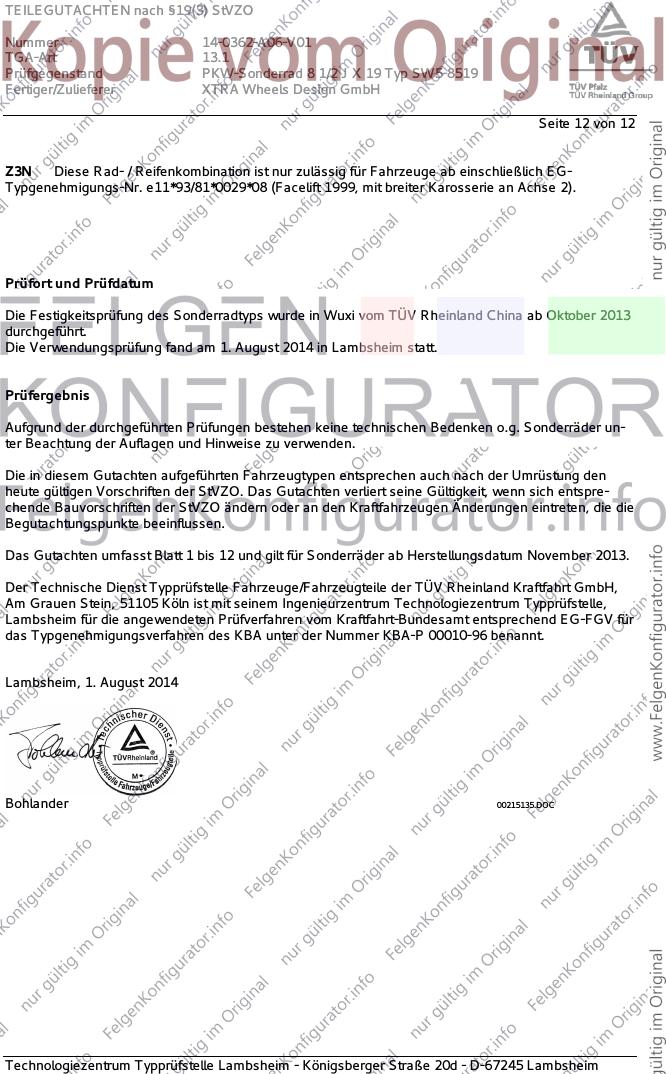

Seite 12 von 12
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi vom TÜV Rheinland China ab Oktober 2013
durchgeführt.
Die Verwendungsprüfung fand am 1. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. August 2014
Bohlander 00215135.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
