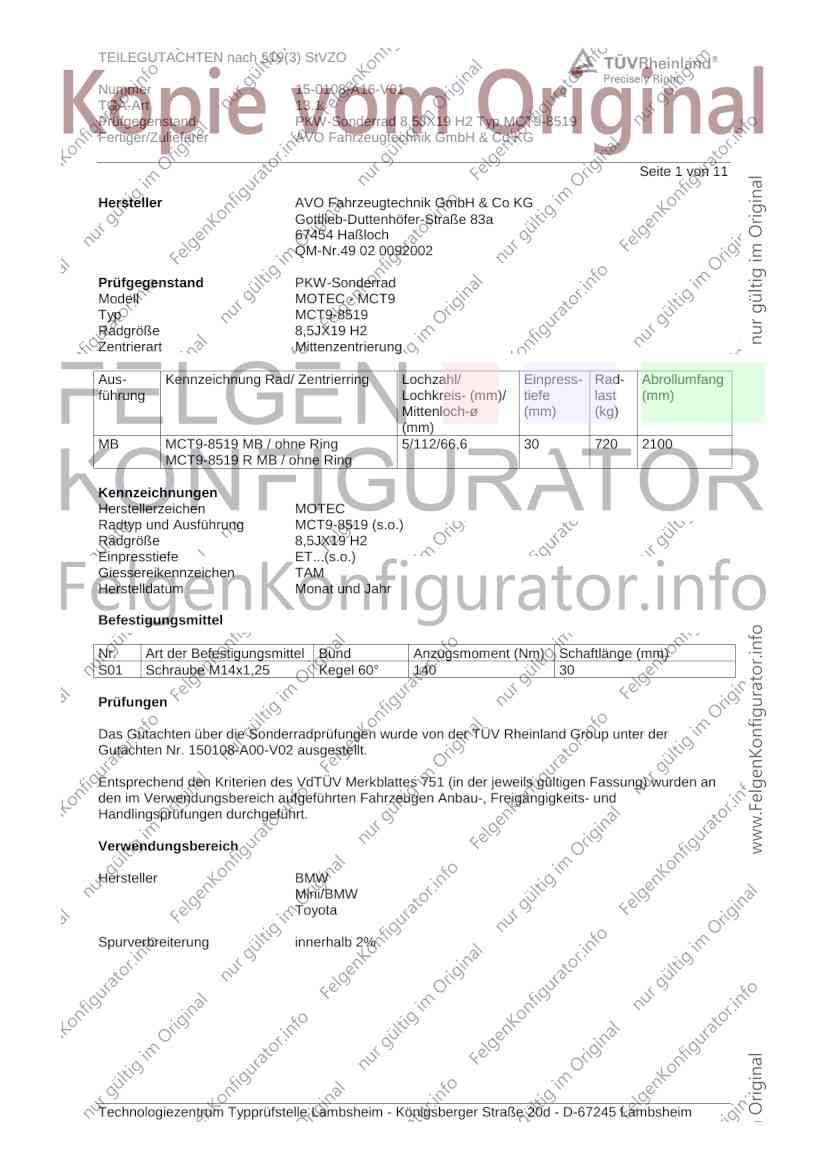

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 11
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT9
Typ MCT9-8519
Radgröße 8,5JX19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT9-8519 MB / ohne Ring 5/112/66,6 30 720 2100
MCT9-8519 R MB / ohne Ring
Kennzeichnungen
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT9-8519 (s.o.)
Radgröße 8,5JX19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 150108-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 2er Coupé 115-180 225/40R19 A06 A12 A14
G2C 115-180 245/35R19 K2b R03 A16 A18 A58
e1*2018/858*00123*.. 115-180 255/35R19 K2b R03 Cpe NoP V19
S01
BMW 3er-Reihe (VII) 85-210 225/40R19 T89 T93 A06 A12 A14
G3L 85-210 235/35R19 T91 A16 A18 A57
e1*2007/46*1947*.. 85-210 245/35R19 K2b R03 T89 T93 Lim NoP V19
85-210 255/35R19 K2b R03 S01
BMW 3er-Reihe (VII) 120-135 225/40R19 R02 144 A06 A12 A14
Hybrid 120-135 255/35R19 K2b R03 T96 144 A16 A18 A57
G3L Lim V19 S01
e1*2007/46*1947*..
- Plug-in Hybrid
BMW 3er-Touring (VII) 85-195 245/35R19 A58 K2b R03 T93 144 A06 A12 A14
G3K 85-210 225/40R19 T93 144 A16 A18 A57
e1*2007/46*2017*.. 85-210 255/35R19 K2b R03 T92 T96 144 Car NoP V19
S01
BMW 3er-Touring (VII) 120-135 225/40R19 R02 144 A06 A12 A14
Hybrid 120-135 255/35R19 K2b R03 T96 144 A16 A18 A57
G3K Car V19 S01
e1*2007/46*2017*..
- Plug-in Hybrid
BMW 4er Gran Coupé 120-210 225/45R19 R37 T96 A06 A12 A14
G4C 120-210 235/40R19 R37 T96 A16 A18 A57
e1*2018/858*00122*.. 120-210 245/40R19 K2b Lim NoE NoP
120-210 255/35R19 K2a K2b K4h K6g T96 V19 VJ9 S01
120-210 255/40R19 K2a K2b K3s K4h K6g
BMW 4er-Cabrio 120-180 245/35R19 K2b R03 T93 A06 A12 A14
G3C 120-210 225/40R19 T93 A16 A18 A58
e1*2007/46*2126* 120-210 255/35R19 K2b R03 T92 T96 Cbo NoP V19
S01
BMW 4er-Coupé 120-210 225/40R19 T89 T93 A06 A12 A14
G3C 120-210 235/35R19 T91 A16 A18 A57
e1*2007/46*2126* 120-210 245/35R19 K2b R03 T89 T93 Cpe NoP V19
120-210 255/35R19 K2b R03 S01
BMW 5er-Reihe (VII) 100-265 225/40R19 A10 A84 R37 T89 T93 144 A06 A14 A16
G5L 100-265 225/45R19 A10 A84 R37 T92 T96 144 A18 A57 B74
e1*2007/46*1688*.. 100-265 235/40R19 A10 A84 R37 T92 T96 144 L06 Lim MpH
100-265 245/40R19 A32 A84 T94 T98 144 V19 S01
100-265 255/35R19 A12 R03 T92 T96 144
100-265 255/40R19 A12 R03 144
BMW 5er-Touring (VII) 100-265 225/40R19 A12 R02 R37 T89 T93 144 A06 A14 A16
G5K 100-265 225/45R19 A10 A84 R37 T96 144 A18 A57 B74
e1*2007/46*1750*.. 100-265 235/40R19 A10 A84 R37 T96 144 Car F40 L06
100-265 245/40R19 A32 A84 T98 144 NoP V19 S01
100-265 255/35R19 A12 R03 T96 144
100-265 255/40R19 A12 R03 T00 T96 144
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

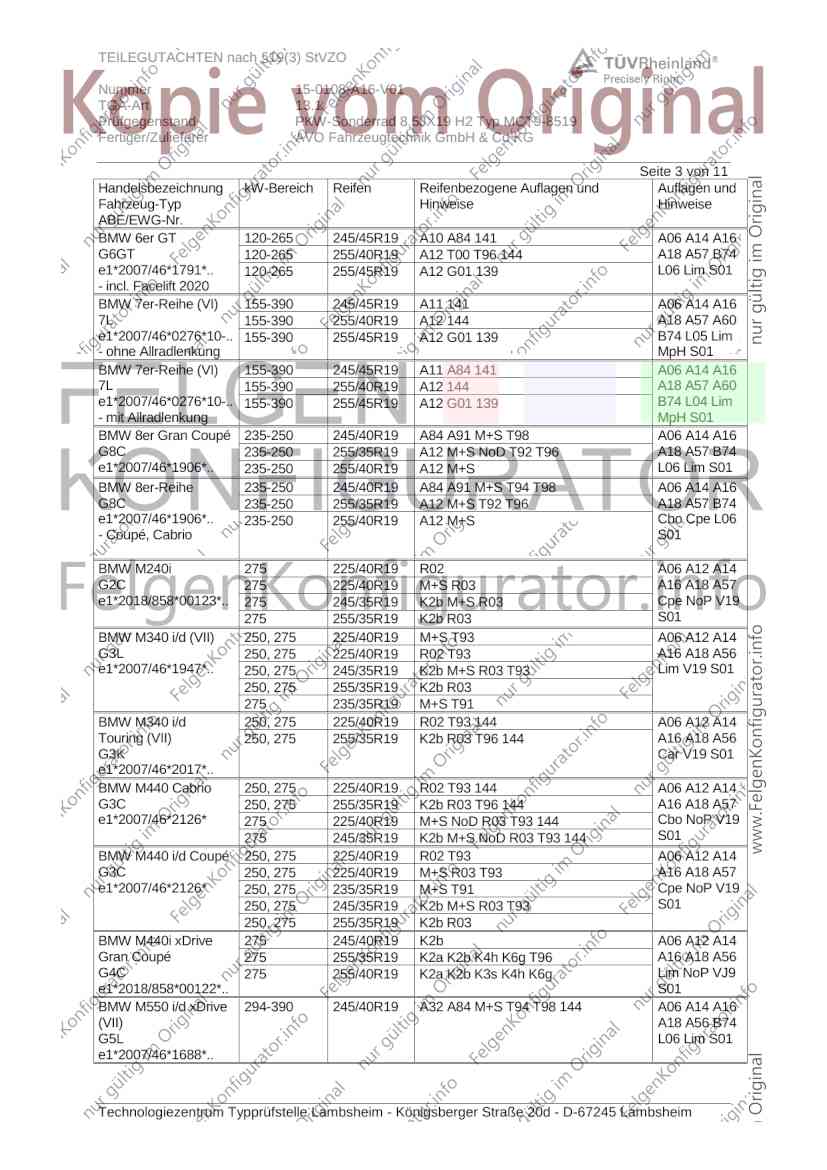

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 6er GT 120-265 245/45R19 A10 A84 141 A06 A14 A16
G6GT 120-265 255/40R19 A12 T00 T96 144 A18 A57 B74
e1*2007/46*1791*.. 120-265 255/45R19 A12 G01 139 L06 Lim S01
- incl. Facelift 2020
BMW 7er-Reihe (VI) 155-390 245/45R19 A11 141 A06 A14 A16
7L 155-390 255/40R19 A12 144 A18 A57 A60
e1*2007/46*0276*10-.. 155-390 255/45R19 A12 G01 139 B74 L05 Lim
- ohne Allradlenkung MpH S01
BMW 7er-Reihe (VI) 155-390 245/45R19 A11 A84 141 A06 A14 A16
7L 155-390 255/40R19 A12 144 A18 A57 A60
e1*2007/46*0276*10-.. 155-390 255/45R19 A12 G01 139 B74 L04 Lim
- mit Allradlenkung MpH S01
BMW 8er Gran Coupé 235-250 245/40R19 A84 A91 M+S T98 A06 A14 A16
G8C 235-250 255/35R19 A12 M+S NoD T92 T96 A18 A57 B74
e1*2007/46*1906*.. 235-250 255/40R19 A12 M+S L06 Lim S01
BMW 8er-Reihe 235-250 245/40R19 A84 A91 M+S T94 T98 A06 A14 A16
G8C 235-250 255/35R19 A12 M+S T92 T96 A18 A57 B74
e1*2007/46*1906*.. 235-250 255/40R19 A12 M+S Cbo Cpe L06
- Coupé, Cabrio S01
BMW M240i 275 225/40R19 R02 A06 A12 A14
G2C 275 225/40R19 M+S R03 A16 A18 A57
e1*2018/858*00123*.. 275 245/35R19 K2b M+S R03 Cpe NoP V19
275 255/35R19 K2b R03 S01
BMW M340 i/d (VII) 250, 275 225/40R19 M+S T93 A06 A12 A14
G3L 250, 275 225/40R19 R02 T93 A16 A18 A56
e1*2007/46*1947*.. 250, 275 245/35R19 K2b M+S R03 T93 Lim V19 S01
250, 275 255/35R19 K2b R03
275 235/35R19 M+S T91
BMW M340 i/d 250, 275 225/40R19 R02 T93 144 A06 A12 A14
Touring (VII) 250, 275 255/35R19 K2b R03 T96 144 A16 A18 A56
G3K Car V19 S01
e1*2007/46*2017*..
BMW M440 Cabrio 250, 275 225/40R19 R02 T93 144 A06 A12 A14
G3C 250, 275 255/35R19 K2b R03 T96 144 A16 A18 A57
e1*2007/46*2126* 275 225/40R19 M+S NoD R03 T93 144 Cbo NoP V19
275 245/35R19 K2b M+S NoD R03 T93 144 S01
BMW M440 i/d Coupé 250, 275 225/40R19 R02 T93 A06 A12 A14
G3C 250, 275 225/40R19 M+S R03 T93 A16 A18 A57
e1*2007/46*2126* 250, 275 235/35R19 M+S T91 Cpe NoP V19
250, 275 245/35R19 K2b M+S R03 T93 S01
250, 275 255/35R19 K2b R03
BMW M440i xDrive 275 245/40R19 K2b A06 A12 A14
Gran Coupé 275 255/35R19 K2a K2b K4h K6g T96 A16 A18 A56
G4C 275 255/40R19 K2a K2b K3s K4h K6g Lim NoP VJ9
e1*2018/858*00122*.. S01
BMW M550 i/d xDrive 294-390 245/40R19 A32 A84 M+S T94 T98 144 A06 A14 A16
(VII) A18 A56 B74
G5L L06 Lim S01
e1*2007/46*1688*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X1 100, 110 235/45R19 K1c K2b K5v K6v A06 A12 A14
U1X 100, 110 245/45R19 K1c K2c K3i K4i K5x K6b K6x A16 A18 A58
e1*2018/858*00153* 100, 110 255/40R19 K1c K2c K3i K4i K5x K6b K6y K8a NoE NoP S01
BMW X3 100-210 235/50R19 A10 138 A06 A14 A16
G3X 100-210 255/45R19 A12 139 A18 A57 NoP
e1*2007/46*1797*.. 100-210 265/45R19 A12 K2b 138 V19 S01
100-265 255/45R19 A12 M+S 139
100-265 265/45R19 A12 K2b M+S 138
BMW X4 120-210 235/50R19 A10 138 A06 A14 A16
G4X 120-210 255/45R19 A12 139 A18 A56 NoP
e1*2007/46*1881*.. 120-210 265/45R19 A12 138 V19 S01
120-265 255/45R19 A12 M+S 139
120-265 265/45R19 A12 M+S 138
BMW Z4 120-190 225/40R19 A12 R02 A06 A14 A16
G4Z 120-190 225/40R19 A32 M+S R03 A18 A58 Cbo
e1*2007/46*1949*.. 120-190 235/35R19 A32 M+S V19 S01
120-190 245/35R19 A32 M+S
120-190 255/35R19 A12 M+S R02
120-190 255/35R19 A32 R03
BMW Z4 M40i 250 225/40R19 A32 M+S A06 A14 A16
G4Z 250 235/35R19 A32 M+S A18 A58 Cbo
e1*2007/46*1949*.. 250 245/35R19 A32 M+S V19 S01
250 255/35R19 A32 M+S
Mini Countryman 75-155 225/40R19 K1c K2b T89 T93 A06 A12 A14
FMX 75-155 225/45R19 K1c K2b A16 A18 A57
e1*2007/46*1682*.. 75-155 235/40R19 K1c K2b K4i K6w K8e KMV NoH
S01
Mini Countryman JCW 170 225/40R19 K1c K2b T89 T93 A06 A12 A14
FMX 170 225/45R19 K1c K2b A16 A18 A56
e1*2007/46*1682*.. 170 235/40R19 K1c K2b K4i K6w K8e KMV S01
- John Cooper Works
Mini Countryman SE 92,100 225/40R19 K1c K2b T93 A06 A12 A14
FMX 92,100 225/45R19 K1c K2b A16 A18 A56
e1*2007/46*1682*.. 92,100 235/40R19 K1c K2b K4i K6w K8e KMV S01
- Hybrid
Toyota Supra 145, 190 225/40R19 A12 R02 A06 A14 A16
JTSC, JBSC 145, 190 255/35R19 A32 R03 A18 A58 Cpe
e1*2007/46*1982*.. 145-250 225/40R19 A32 M+S V9Z S01
e1*2007/46*1983*.. 145-250 235/35R19 A32 M+S
145-250 245/35R19 A32 M+S
145-250 255/35R19 A12 M+S R02
145-250 255/35R19 A32 M+S R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

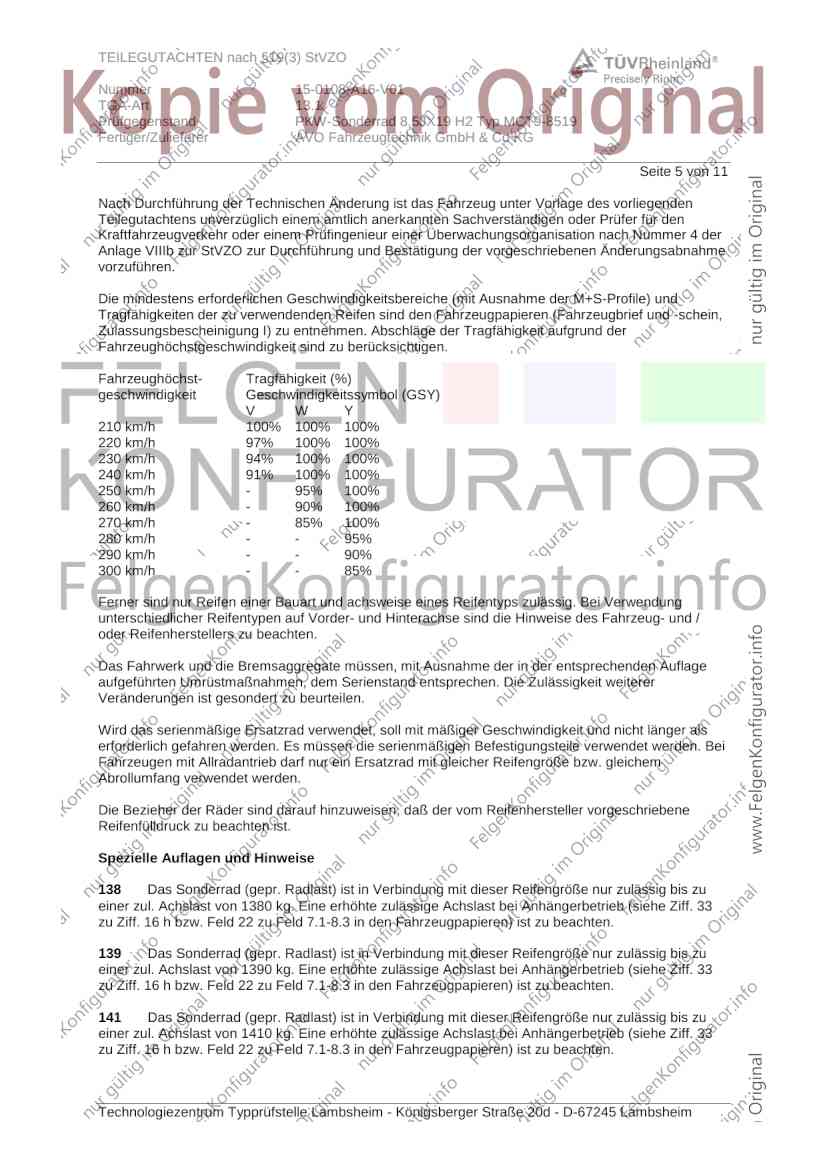

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 11
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 11
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B74 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 395 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

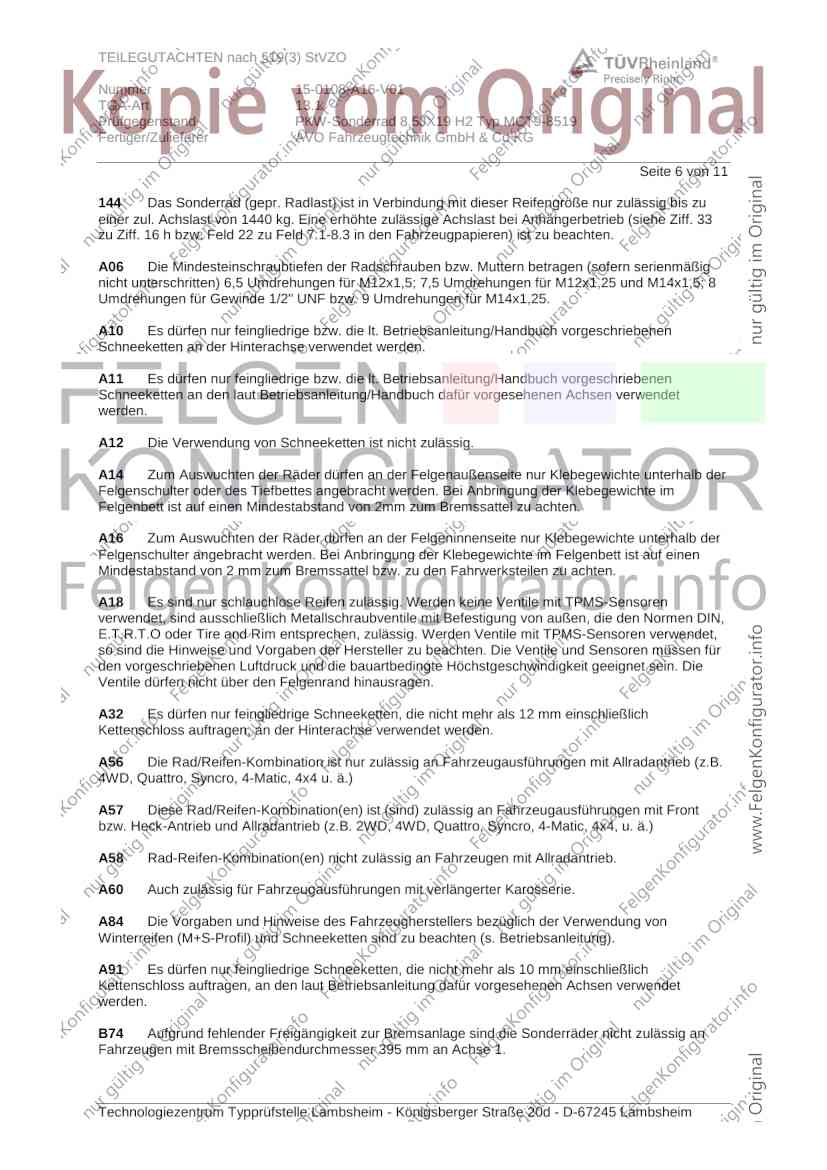

Seite 7 von 11
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

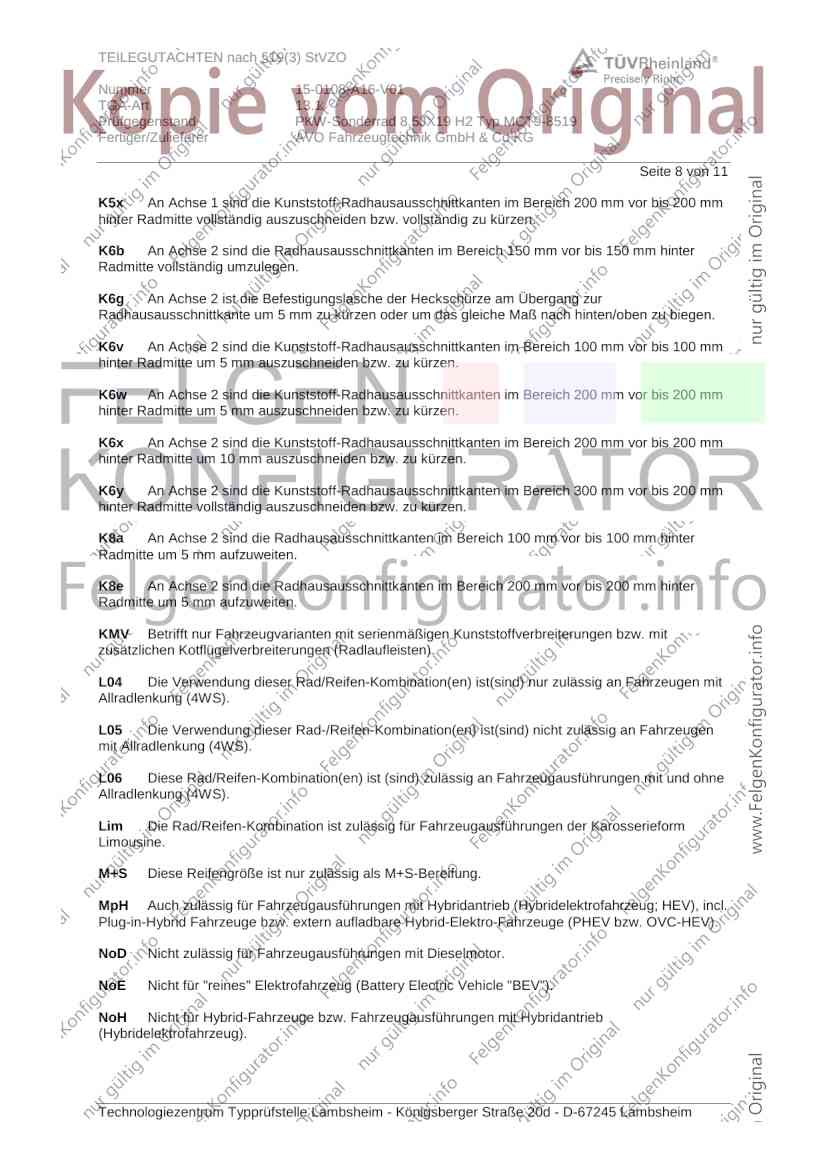

Seite 8 von 11
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 11
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
V9Z Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R19 245/35R19, 255/35R19
Nr. 2 235/35R19 275/30R19
Nr. 3 245/35R19 285/30R19
Nr. 4 255/35R19 265/35R19, 275/35R19, 295/30R19
Nr. 5 275/30R19 285/30R19, 295/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0108-A16-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5JX19 H2 Typ MCT9-8519
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 11
VJ9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/40R19 255/40R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
Technologiezentrum Typprüfstelle Lambsheim ab Januar 2015
TÜV Rheinland Malaysia Subang Jaya im Januar 2015, TÜV Rheinland Shah Alam im April 2022
Die Verwendungsprüfung fand am 25. November 2022 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder werden wahlweise in folgenden Varianten gefertigt:
MCT9-8519 mit Nabendeckel Durchmesser 74,5mm, MCT9-8519 R mit Nabendeckel Durchmesser
145,5mm
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. November 2022
Tufan 00400774.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
