TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1821-A00-V01
Prüfgegenstand PKW-Sonderräder
Typ B16-18 8,5Jx18H2 und Typ B16-18 9,5Jx18H2
Hersteller Brock Alloy Wheels GmbH

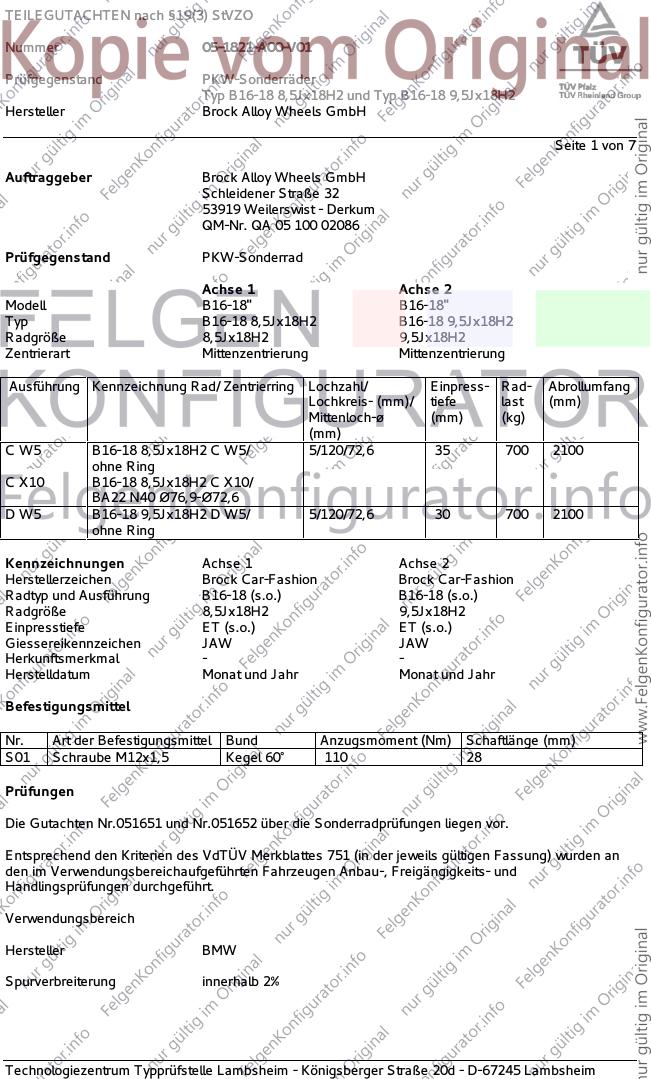

Seite 1 von 7
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell B16-18" B16-18"
Typ B16-18 8,5Jx18H2 B16-18 9,5Jx18H2
Radgröße 8,5Jx18H2 9,5Jx18H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C W5 B16-18 8,5Jx18H2 C W5/ 5/120/72,6 35 700 2100
ohne Ring
C X10 B16-18 8,5Jx18H2 C X10/
BA22 N40 Ø76,9-Ø72,6
D W5 B16-18 9,5Jx18H2 D W5/ 5/120/72,6 30 700 2100
ohne Ring
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen Brock Car-Fashion Brock Car-Fashion
Radtyp und Ausführung B16-18 (s.o.) B16-18 (s.o.)
Radgröße 8,5Jx18H2 9,5Jx18H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen JAW JAW
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Die Gutachten Nr.051651 und Nr.051652 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1821-A00-V01
Prüfgegenstand PKW-Sonderräder
Typ B16-18 8,5Jx18H2 und Typ B16-18 9,5Jx18H2
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er Reihe 66-125 225/40R18 K45 R02 A02 A04 A05
3/CG 66-125 235/40R18 G01 K41 K45 A06 A08 A09
e1*93/81*0017*.., 66-125 245/35R18 R03 A12 A14 A26
e1*98/14*0017*.. K42 K44 K46
K49 K50 K56
L02 V18 S01
BMW 3er Reihe 77-170 225/40R18 R02 R35 A02 A04 A05
346C, 346R 77-170 235/40R18 G01 K41 A06 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 R03 T88 T89 A12 A14 A26
0112, 0146*.. 77-170 255/35R18 R03 R35 T90 Cbo Cpe K42
77-170 265/35R18 R03 T93 K44 K46 K49
K50 K56 V18
S01
BMW 3er Reihe 77-170 225/40R18 R70 A02 A04 A05
346L 77-170 235/40R18 G01 K41 T91 T94 A06 A08 A09
e1*97/27*0097*.., 77-170 245/35R18 R03 R70 A12 A14 A26
e1*98/14*0097*.. 77-170 255/35R18 R03 R35 Car K42 K44
K46 K49 K50
K56 Lim R21
V18 S01
BMW 3er Reihe 75-142 225/40R18 K45 R02 T88 A02 A04 A05
3B, 3/B 75-142 235/40R18 G01 K41 K45 A06 A08 A09
F920, 75-142 245/35R18 R03 T88 A12 A14 A26
e1*93/81*0016*.. 75-142 255/35R18 R03 K42 K44 K46
K49 K50 K56
L02 R21 V18
S01
BMW 3er Reihe 66-142 225/40R18 K45 R02 T88 A02 A04 A05
3C, 3/C 66-142 235/40R18 G01 K41 K45 A06 A08 A09
F547, 66-142 245/35R18 R03 T88 A12 A14 A26
e1*93/81*0015*.. 66-142 255/35R18 Nco R03 K42 K44 K46
K49 K50 K56
L02 R21 V18
S01
BMW 3er Reihe 210-217 235/40R18 G01 K41 A02 A04 A05
M3B, M3/B 236 225/40R18 R02 A06 A08 A09
G191, 236 245/35R18 R03 A12 A14 A26
e1*93/81*0032*.. 236 255/35R18 R03 K42 K44 K45
K46 K49 K50
K56 L02 R70
V18 S01
BMW 3er- Allrad 135-170 225/40R18 K49 R02 R35 A02 A04 A05
346X 135-170 235/40R18 K41 K44 K46 K49 T91 T95 A06 A08 A09
e1*98/14*,2001/116* 135-170 245/35R18 K44 K46 R03 T88 T89 A12 A14 A26
0144*.. 135-170 255/35R18 K44 K46 R03 R35 T90 T94 Car K42 K50
135-170 265/35R18 K44 K46 R03 T93 K56 Lim R21
V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1821-A00-V01
Prüfgegenstand PKW-Sonderräder
Typ B16-18 8,5Jx18H2 und Typ B16-18 9,5Jx18H2
Hersteller Brock Alloy Wheels GmbH

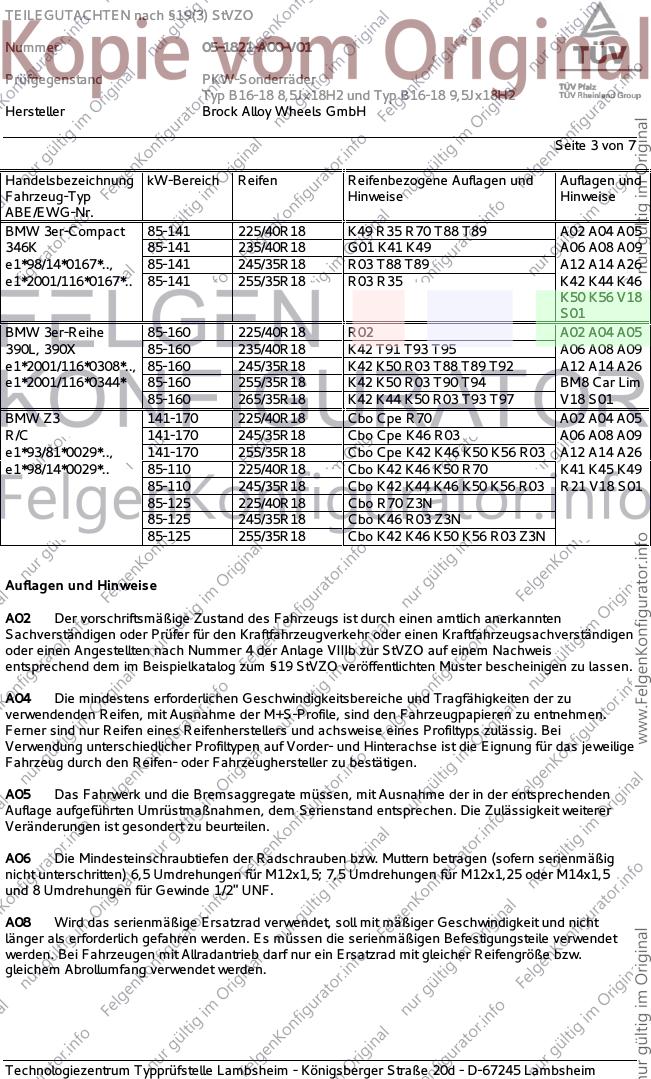

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Compact 85-141 225/40R18 K49 R35 R70 T88 T89 A02 A04 A05
346K 85-141 235/40R18 G01 K41 K49 A06 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 R03 T88 T89 A12 A14 A26
e1*2001/116*0167*.. 85-141 255/35R18 R03 R35 K42 K44 K46
K50 K56 V18
S01
BMW 3er-Reihe 85-160 225/40R18 R02 A02 A04 A05
390L, 390X 85-160 235/40R18 K42 T91 T93 T95 A06 A08 A09
e1*2001/116*0308*.., 85-160 245/35R18 K42 K50 R03 T88 T89 T92 A12 A14 A26
e1*2001/116*0344* 85-160 255/35R18 K42 K50 R03 T90 T94 BM8 Car Lim
85-160 265/35R18 K42 K44 K50 R03 T93 T97 V18 S01
BMW Z3 141-170 225/40R18 Cbo Cpe R70 A02 A04 A05
R/C 141-170 245/35R18 Cbo Cpe K46 R03 A06 A08 A09
e1*93/81*0029*.., 141-170 255/35R18 Cbo Cpe K42 K46 K50 K56 R03 A12 A14 A26
e1*98/14*0029*.. 85-110 225/40R18 Cbo K42 K46 K50 R70 K41 K45 K49
85-110 245/35R18 Cbo K42 K44 K46 K50 K56 R03 R21 V18 S01
85-125 225/40R18 Cbo R70 Z3N
85-125 245/35R18 Cbo K46 R03 Z3N
85-125 255/35R18 Cbo K42 K46 K50 K56 R03 Z3N
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1821-A00-V01
Prüfgegenstand PKW-Sonderräder
Typ B16-18 8,5Jx18H2 und Typ B16-18 9,5Jx18H2
Hersteller Brock Alloy Wheels GmbH

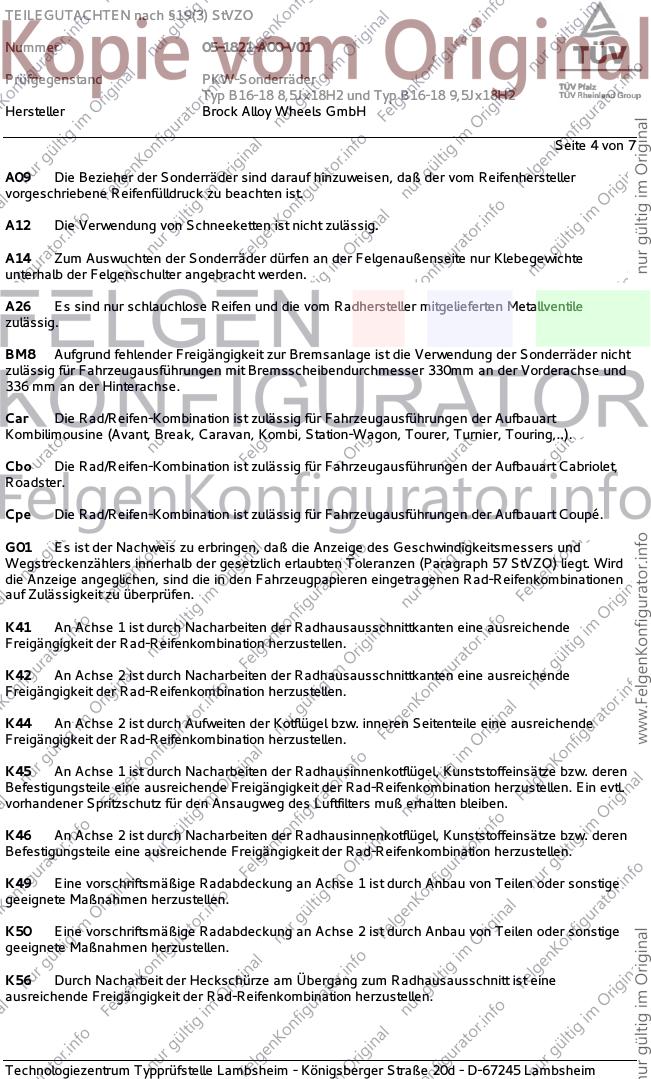

Seite 4 von 7
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A26 Es sind nur schlauchlose Reifen und die vom Radhersteller mitgelieferten Metallventile
zulässig.
BM8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm an der Vorderachse und
336 mm an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1821-A00-V01
Prüfgegenstand PKW-Sonderräder
Typ B16-18 8,5Jx18H2 und Typ B16-18 9,5Jx18H2
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 7
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Aufbauart
Compact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1821-A00-V01
Prüfgegenstand PKW-Sonderräder
Typ B16-18 8,5Jx18H2 und Typ B16-18 9,5Jx18H2
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 7
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 275/40R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 245/35R18 255/35R18, 265/35R18
Nr. 12 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 13 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 14 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 15 255/45R18 275/40R18, 285/40R18
Nr. 16 255/50R18 285/45R18
Nr. 17 255/55R18 285/50R18
Nr. 18 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z3N Rad-Reifen-Kombination nur zulässig für Fahrzeugausführungen ab EWG-Nr.
e1*93/81*0029*08. (Facelift ´99 mit breiter Karosserie an Achse 2)
Hinweise zu den Sonderrädern
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1821-A00-V01
Prüfgegenstand PKW-Sonderräder
Typ B16-18 8,5Jx18H2 und Typ B16-18 9,5Jx18H2
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 7
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.Dezember 2005
Bohlander 00088260.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
