TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1179-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning
Seite 1 von 7
Auftraggeber Keskin Tuning
Landzungenstraße 5-7
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell KT7 KT7
Typ KT7-8519 KT7-9519
Radgröße 8,5Jx19H2 9,5Jx19H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 KT7-8519 W5/ohne Ring 5/120/72,6 40 690 2100
W5 KT7-9519 W5/ohne Ring 5/120/72,6 35 690 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen KESKIN GERMANY KESKIN GERMANY
Radtyp und Ausführung KT7-8519 (s.o.) KT7-9519 (s.o.)
Radgröße 8,5Jx19H2 9,5Jx19H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen LZ LZ
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Die Gutachten Nr.050660 und Nr.050661 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1179-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning

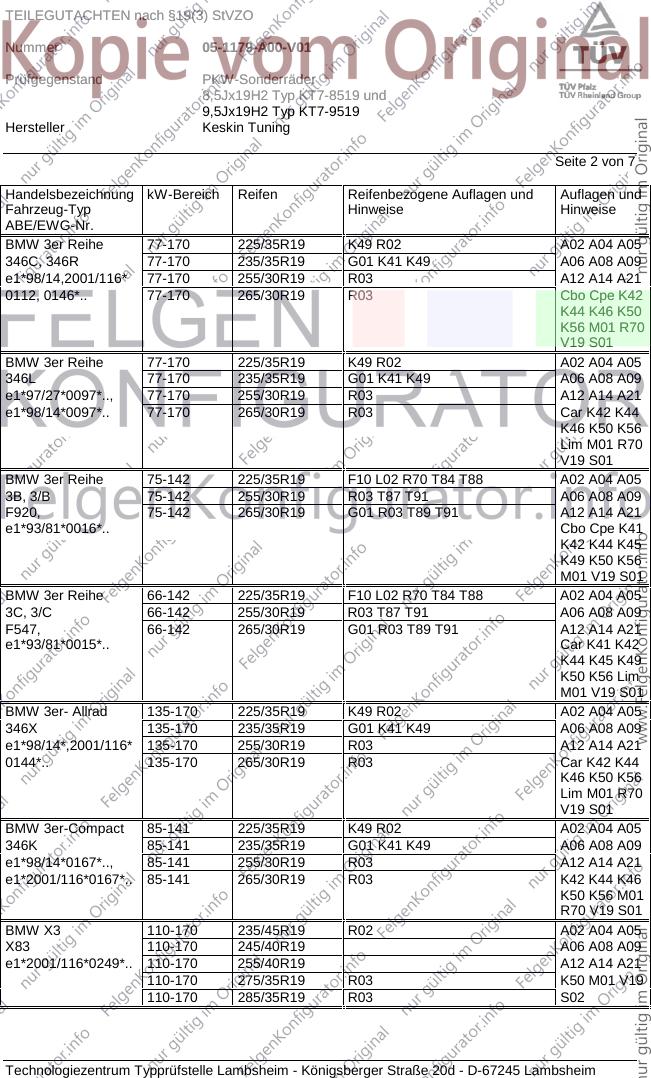

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er Reihe 77-170 225/35R19 K49 R02 A02 A04 A05
346C, 346R 77-170 235/35R19 G01 K41 K49 A06 A08 A09
e1*98/14,2001/116* 77-170 255/30R19 R03 A12 A14 A21
0112, 0146*.. 77-170 265/30R19 R03 Cbo Cpe K42
K44 K46 K50
K56 M01 R70
V19 S01
BMW 3er Reihe 77-170 225/35R19 K49 R02 A02 A04 A05
346L 77-170 235/35R19 G01 K41 K49 A06 A08 A09
e1*97/27*0097*.., 77-170 255/30R19 R03 A12 A14 A21
e1*98/14*0097*.. 77-170 265/30R19 R03 Car K42 K44
K46 K50 K56
Lim M01 R70
V19 S01
BMW 3er Reihe 75-142 225/35R19 F10 L02 R70 T84 T88 A02 A04 A05
3B, 3/B 75-142 255/30R19 R03 T87 T91 A06 A08 A09
F920, 75-142 265/30R19 G01 R03 T89 T91 A12 A14 A21
e1*93/81*0016*.. Cbo Cpe K41
K42 K44 K45
K49 K50 K56
M01 V19 S01
BMW 3er Reihe 66-142 225/35R19 F10 L02 R70 T84 T88 A02 A04 A05
3C, 3/C 66-142 255/30R19 R03 T87 T91 A06 A08 A09
F547, 66-142 265/30R19 G01 R03 T89 T91 A12 A14 A21
e1*93/81*0015*.. Car K41 K42
K44 K45 K49
K50 K56 Lim
M01 V19 S01
BMW 3er- Allrad 135-170 225/35R19 K49 R02 A02 A04 A05
346X 135-170 235/35R19 G01 K41 K49 A06 A08 A09
e1*98/14*,2001/116* 135-170 255/30R19 R03 A12 A14 A21
0144*.. 135-170 265/30R19 R03 Car K42 K44
K46 K50 K56
Lim M01 R70
V19 S01
BMW 3er-Compact 85-141 225/35R19 K49 R02 A02 A04 A05
346K 85-141 235/35R19 G01 K41 K49 A06 A08 A09
e1*98/14*0167*.., 85-141 255/30R19 R03 A12 A14 A21
e1*2001/116*0167*.. 85-141 265/30R19 R03 K42 K44 K46
K50 K56 M01
R70 V19 S01
BMW X3 110-170 235/45R19 R02 A02 A04 A05
X83 110-170 245/40R19 A06 A08 A09
e1*2001/116*0249*.. 110-170 255/40R19 A12 A14 A21
110-170 275/35R19 R03 K50 M01 V19
110-170 285/35R19 R03 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1179-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning

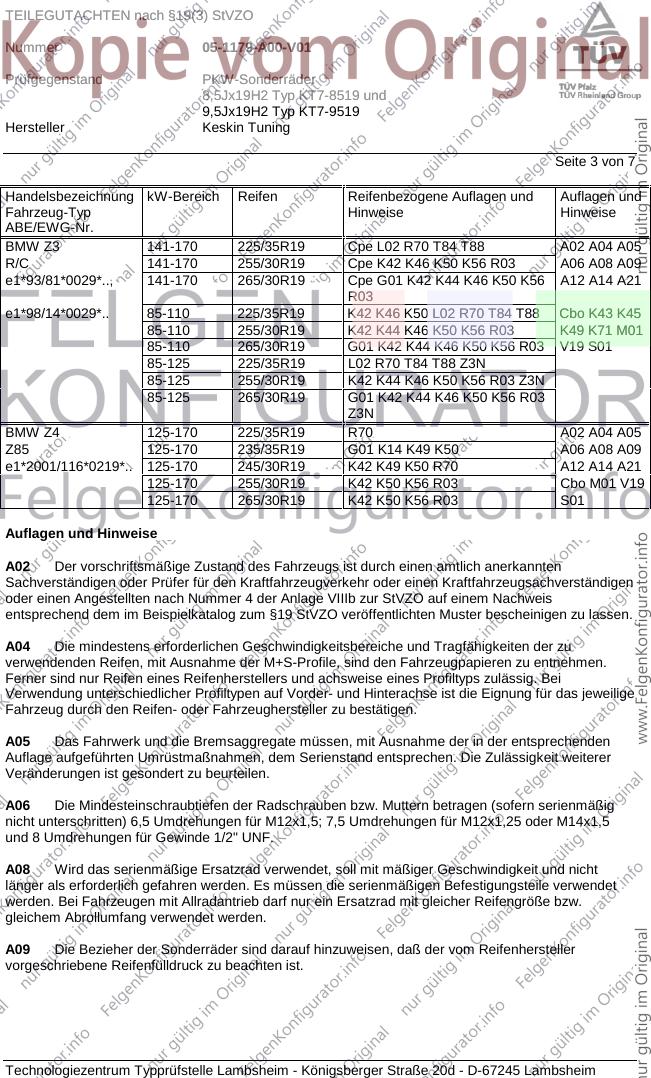

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z3 141-170 225/35R19 Cpe L02 R70 T84 T88 A02 A04 A05
R/C 141-170 255/30R19 Cpe K42 K46 K50 K56 R03 A06 A08 A09
e1*93/81*0029*.., 141-170 265/30R19 Cpe G01 K42 K44 K46 K50 K56 A12 A14 A21
R03
e1*98/14*0029*.. 85-110 225/35R19 K42 K46 K50 L02 R70 T84 T88 Cbo K43 K45
85-110 255/30R19 K42 K44 K46 K50 K56 R03 K49 K71 M01
85-110 265/30R19 G01 K42 K44 K46 K50 K56 R03 V19 S01
85-125 225/35R19 L02 R70 T84 T88 Z3N
85-125 255/30R19 K42 K44 K46 K50 K56 R03 Z3N
85-125 265/30R19 G01 K42 K44 K46 K50 K56 R03
Z3N
BMW Z4 125-170 225/35R19 R70 A02 A04 A05
Z85 125-170 235/35R19 G01 K14 K49 K50 A06 A08 A09
e1*2001/116*0219*.. 125-170 245/30R19 K42 K49 K50 R70 A12 A14 A21
125-170 255/30R19 K42 K50 K56 R03 Cbo M01 V19
125-170 265/30R19 K42 K50 K56 R03 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1179-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning
Seite 4 von 7
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F10 An Achse 1 ist auf ausreichenden Abstand zwischen dem Sonderrad und den Fahrwerksteilen
zu achten.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1179-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning

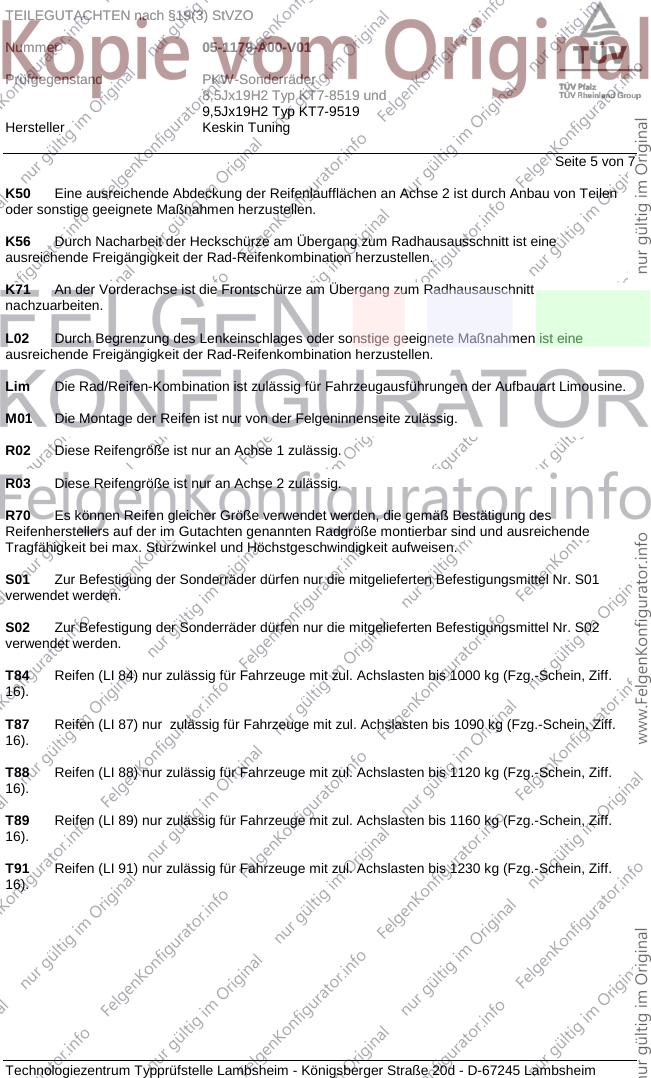

Seite 5 von 7
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff.
16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff.
16).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff.
16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff.
16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1179-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning
Seite 6 von 7
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 4 235/45R19 255/40R19
Nr. 5 245/30R19 305/25R19
Nr. 6 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 7 245/40R19 275/35R19, 285/35R19
Nr. 8 245/45R19 275/40R19
Nr. 9 255/35R19 285/30R19, 295/30R19, 315/25R19
Nr. 10 255/40R19 285/35R19, 295/35R19
Nr. 11 255/50R19 285/45R19, 295/45R19
Nr. 12 265/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z3N Rad-Reifen-Kombination nur zulässig für Fahrzeugausführungen ab EWG-Nr.
e1*93/81*0029*08. (Facelift ´99 mit breiter Karosserie an Achse 2)
Hinweise zu den Sonderrädern
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1179-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5Jx19H2 Typ KT7-8519 und
9,5Jx19H2 Typ KT7-9519
Hersteller Keskin Tuning
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum März 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 23.Juli 2005
Tufan 00083111.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
