TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1223-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5x18H2 Typ B15 858 und 9,5x18H2 Typ B15 958
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 9
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 102 02086/1
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell B15 B15
Typ B15 858 B15 958
Radgröße 8,5x18H2 9,5x18H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 B15 858 W5/ohne Ring 5/120/72,6 35 880 2275
W5 B15 958 W5/ohne Ring 5/120/72,6 40 720 2275
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen brock Car Fashion brock Car Fashion
Radtyp und Ausführung B15 858 (s.o.) B15 958 (s.o.)
Radgröße 8,5x18H2 9,5x18H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen JAW JAW
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
S02 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M12x1,5 Kegel 60° 120 28
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamtlänge (mm)
S03 Serien-Schraube Kegel 60° 140 61
M14x1,5
Prüfungen
Die Gutachten Nr.042063 und Nr.050121 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1223-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5x18H2 Typ B15 858 und 9,5x18H2 Typ B15 958
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er Coupé 140 235/40R18 K49 T91 A02 A04 A05
392C 140 225/40R18 R02 A06 A08 A09
e1*2001/116*0346*.. 140 235/40R18 K49 R02 T91 A12 A14 A18
140 245/35R18 R03 T88 T89 T92 BM8 BM9 Cpe
140 255/35R18 R03 T90 V18 S01
BMW 3er Reihe 66-125 225/40R18 K42 K50 R70 A02 A04 A05
3/CG 66-125 235/40R18 G01 K42 K46 K50 A06 A08 A09
e1*93/81*0017*.., A12 A14 A18
e1*98/14*0017*.. F22 K41 K45
K49 K56 L02
R21 S01
BMW 3er Reihe 77-142 225/40R18 R35 R70 T88 T89 A02 A04 A05
346C, 346R 77-142 235/40R18 G01 K41 K44 K46 T91 T92 A06 A08 A09
e1*98/14,2001/116* 77-142 245/35R18 K44 R03 T88 T89 A12 A14 A18
0112, 0146*.. 77-142 255/35R18 F22 K44 K46 R03 R35 T90 A70 A71 A72
A73 BM6 Cbo
Cpe K42 K49
K50 K56 R21
V18 S01
BMW 3er Reihe 77-142 225/40R18 R35 R70 T88 T89 A02 A04 A05
346L 77-142 235/40R18 G01 K41 K44 K46 T91 T92 A06 A08 A09
e1*97/27*0097*.., 77-142 245/35R18 K44 R03 T88 T89 A12 A14 A18
e1*98/14*0097*.. 77-142 255/35R18 F22 K44 K46 R03 R35 T90 A70 A71 A72
A73 BM6 Car
K42 K49 K50
K56 Lim R21
V18 S01
BMW 3er Reihe 75-142 225/40R18 K42 K50 R70 T88 T89 A02 A04 A05
3B, 3/B 75-142 235/40R18 G01 K42 K46 K50 A06 A08 A09
F920, A12 A14 A18
e1*93/81*0016*.. F22 K41 K45
K49 K56 L02
R21 S01
BMW 3er Reihe 66-142 225/40R18 K42 K50 R70 T88 T89 A02 A04 A05
3C, 3/C 66-142 235/40R18 G01 K42 K46 K50 A06 A08 A09
F547, A12 A14 A18
e1*93/81*0015*.. F22 K41 K45
K49 K56 L02
R21 S01
BMW 3er Reihe 210-217 235/40R18 G01 A02 A04 A05
M3B, M3/B 236 225/40R18 R02 A06 A08 A09
G191, 236 245/35R18 R03 A12 A14 A18
e1*93/81*0032*.. F22 K41 K42
K44 K45 K46
K49 K50 K56
L02 R21 V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1223-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5x18H2 Typ B15 858 und 9,5x18H2 Typ B15 958
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

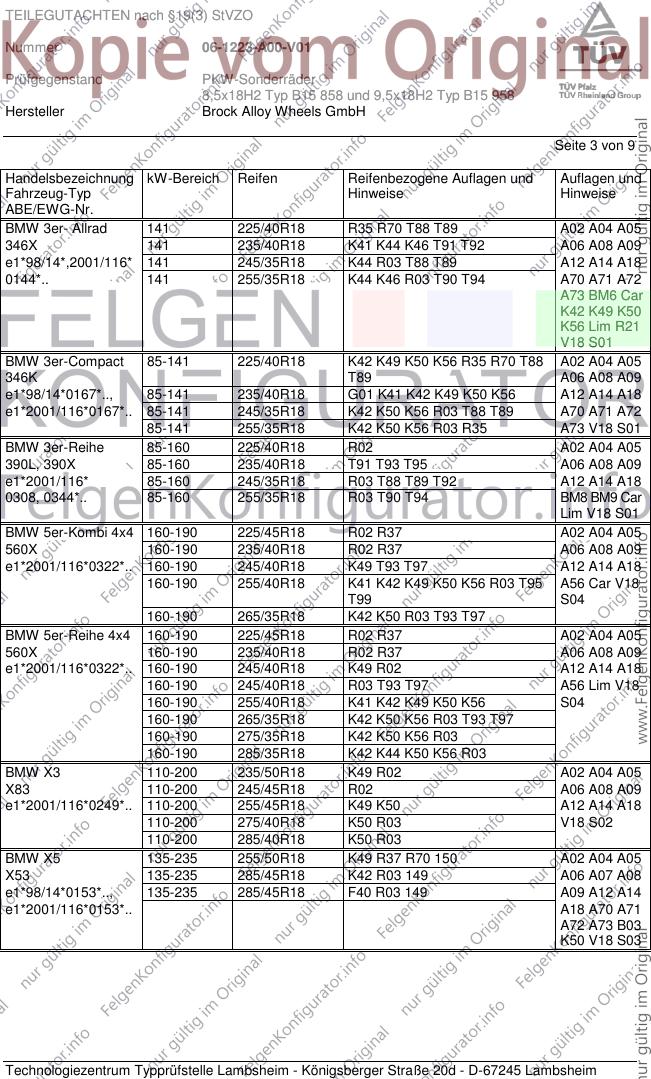

BMW 3er- Allrad 141 225/40R18 R35 R70 T88 T89 A02 A04 A05
346X 141 235/40R18 K41 K44 K46 T91 T92 A06 A08 A09
e1*98/14*,2001/116* 141 245/35R18 K44 R03 T88 T89 A12 A14 A18
0144*.. 141 255/35R18 K44 K46 R03 T90 T94 A70 A71 A72
A73 BM6 Car
K42 K49 K50
K56 Lim R21
V18 S01
BMW 3er-Compact 85-141 225/40R18 K42 K49 K50 K56 R35 R70 T88 A02 A04 A05
346K T89 A06 A08 A09
e1*98/14*0167*.., 85-141 235/40R18 G01 K41 K42 K49 K50 K56 A12 A14 A18
e1*2001/116*0167*.. 85-141 245/35R18 K42 K50 K56 R03 T88 T89 A70 A71 A72
85-141 255/35R18 K42 K50 K56 R03 R35 A73 V18 S01
BMW 3er-Reihe 85-160 225/40R18 R02 A02 A04 A05
390L, 390X 85-160 235/40R18 T91 T93 T95 A06 A08 A09
e1*2001/116* 85-160 245/35R18 R03 T88 T89 T92 A12 A14 A18
0308, 0344*.. 85-160 255/35R18 R03 T90 T94 BM8 BM9 Car
Lim V18 S01
BMW 5er-Kombi 4x4 160-190 225/45R18 R02 R37 A02 A04 A05
560X 160-190 235/40R18 R02 R37 A06 A08 A09
e1*2001/116*0322*.. 160-190 245/40R18 K49 T93 T97 A12 A14 A18
160-190 255/40R18 K41 K42 K49 K50 K56 R03 T95 A56 Car V18
T99 S04
160-190 265/35R18 K42 K50 R03 T93 T97
BMW 5er-Reihe 4x4 160-190 225/45R18 R02 R37 A02 A04 A05
560X 160-190 235/40R18 R02 R37 A06 A08 A09
e1*2001/116*0322*.. 160-190 245/40R18 K49 R02 A12 A14 A18
160-190 245/40R18 R03 T93 T97 A56 Lim V18
160-190 255/40R18 K41 K42 K49 K50 K56 S04
160-190 265/35R18 K42 K50 K56 R03 T93 T97
160-190 275/35R18 K42 K50 K56 R03
160-190 285/35R18 K42 K44 K50 K56 R03
BMW X3 110-200 235/50R18 K49 R02 A02 A04 A05
X83 110-200 245/45R18 R02 A06 A08 A09
e1*2001/116*0249*.. 110-200 255/45R18 K49 K50 A12 A14 A18
110-200 275/40R18 K50 R03 V18 S02
110-200 285/40R18 K50 R03
BMW X5 135-235 255/50R18 K49 R37 R70 150 A02 A04 A05
X53 135-235 285/45R18 K42 R03 149 A06 A07 A08
e1*98/14*0153*.., 135-235 285/45R18 F40 R03 149 A09 A12 A14
e1*2001/116*0153*.. A18 A70 A71
A72 A73 B03
K50 V18 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1223-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5x18H2 Typ B15 858 und 9,5x18H2 Typ B15 958
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

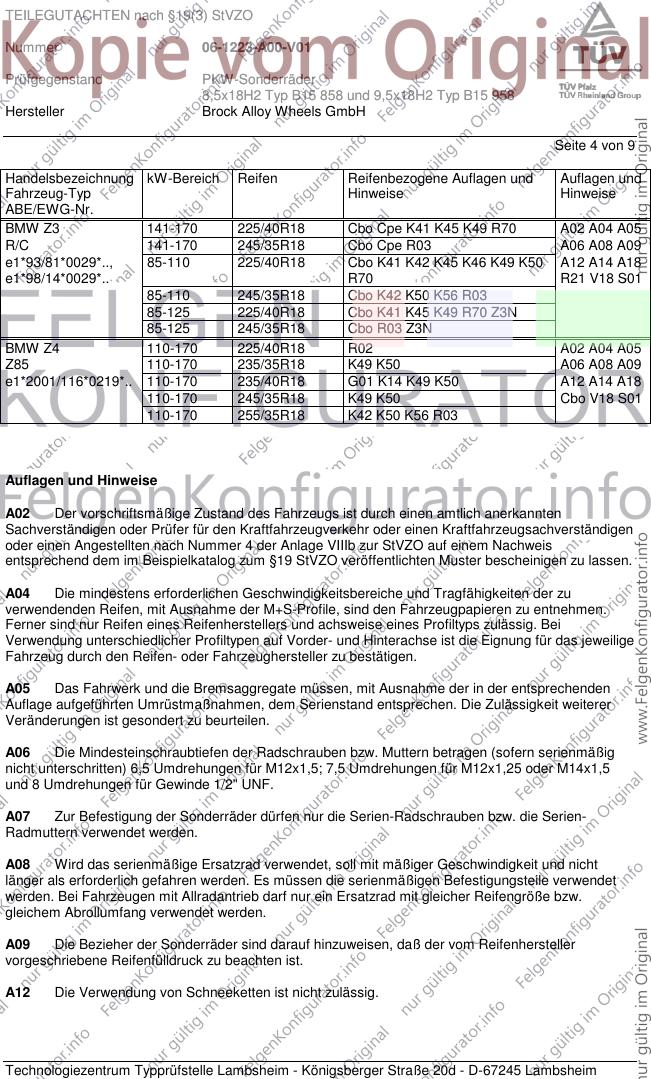

BMW Z3 141-170 225/40R18 Cbo Cpe K41 K45 K49 R70 A02 A04 A05
R/C 141-170 245/35R18 Cbo Cpe R03 A06 A08 A09
e1*93/81*0029*.., 85-110 225/40R18 Cbo K41 K42 K45 K46 K49 K50 A12 A14 A18
e1*98/14*0029*.. R70 R21 V18 S01
85-110 245/35R18 Cbo K42 K50 K56 R03
85-125 225/40R18 Cbo K41 K45 K49 R70 Z3N
85-125 245/35R18 Cbo R03 Z3N
BMW Z4 110-170 225/40R18 R02 A02 A04 A05
Z85 110-170 235/35R18 K49 K50 A06 A08 A09
e1*2001/116*0219*.. 110-170 235/40R18 G01 K14 K49 K50 A12 A14 A18
110-170 245/35R18 K49 K50 Cbo V18 S01
110-170 255/35R18 K42 K50 K56 R03
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1223-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5x18H2 Typ B15 858 und 9,5x18H2 Typ B15 958
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 9

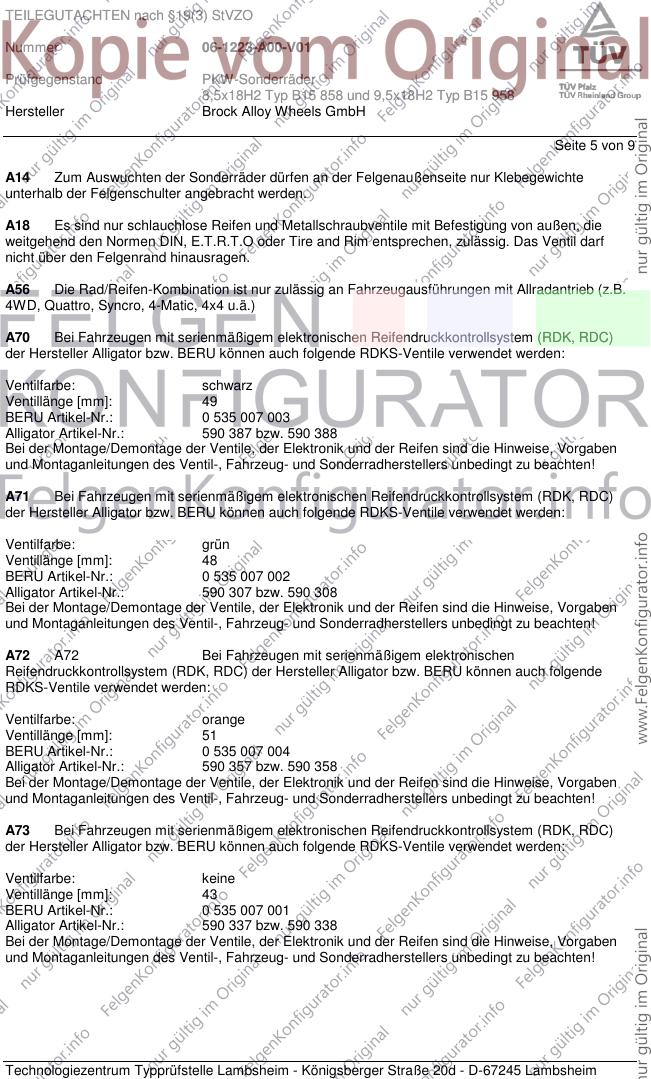

A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A70 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A72 A72 Bei Fahrzeugen mit serienmäßigem elektronischen
Reifendruckkontrollsystem (RDK, RDC) der Hersteller Alligator bzw. BERU können auch folgende
RDKS-Ventile verwendet werden:
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1223-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5x18H2 Typ B15 858 und 9,5x18H2 Typ B15 958
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 9

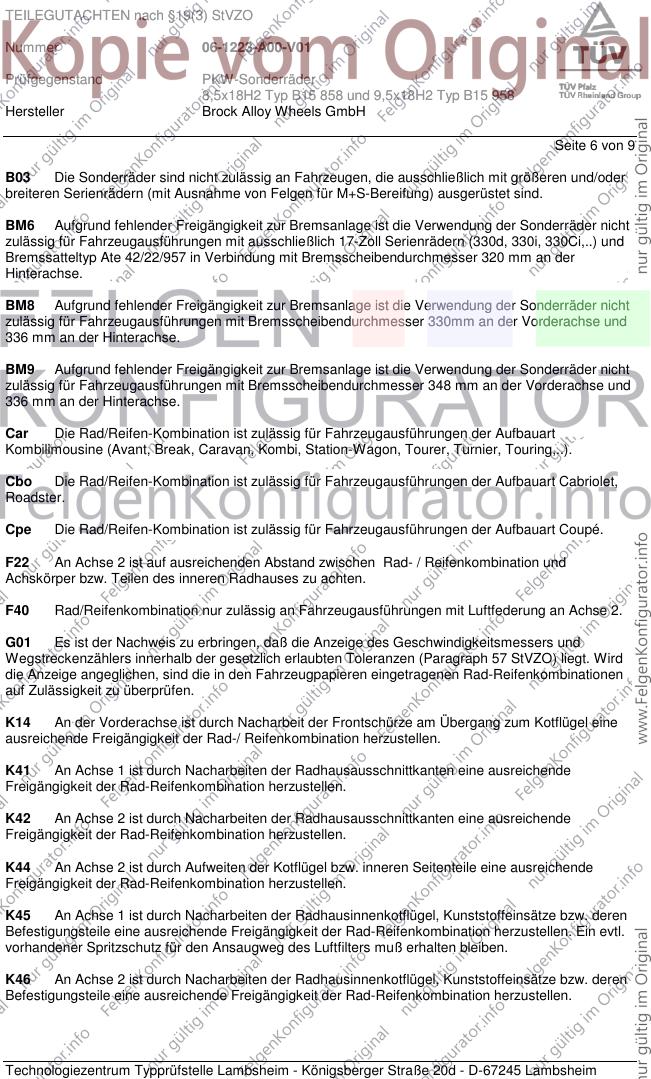

B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
BM6 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit ausschließlich 17-Zoll Serienrädern (330d, 330i, 330Ci,..) und
Bremssatteltyp Ate 42/22/957 in Verbindung mit Bremsscheibendurchmesser 320 mm an der
Hinterachse.
BM8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm an der Vorderachse und
336 mm an der Hinterachse.
BM9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 348 mm an der Vorderachse und
336 mm an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F22 An Achse 2 ist auf ausreichenden Abstand zwischen Rad- / Reifenkombination und
Achskörper bzw. Teilen des inneren Radhauses zu achten.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1223-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5x18H2 Typ B15 858 und 9,5x18H2 Typ B15 958
Hersteller Brock Alloy Wheels GmbH

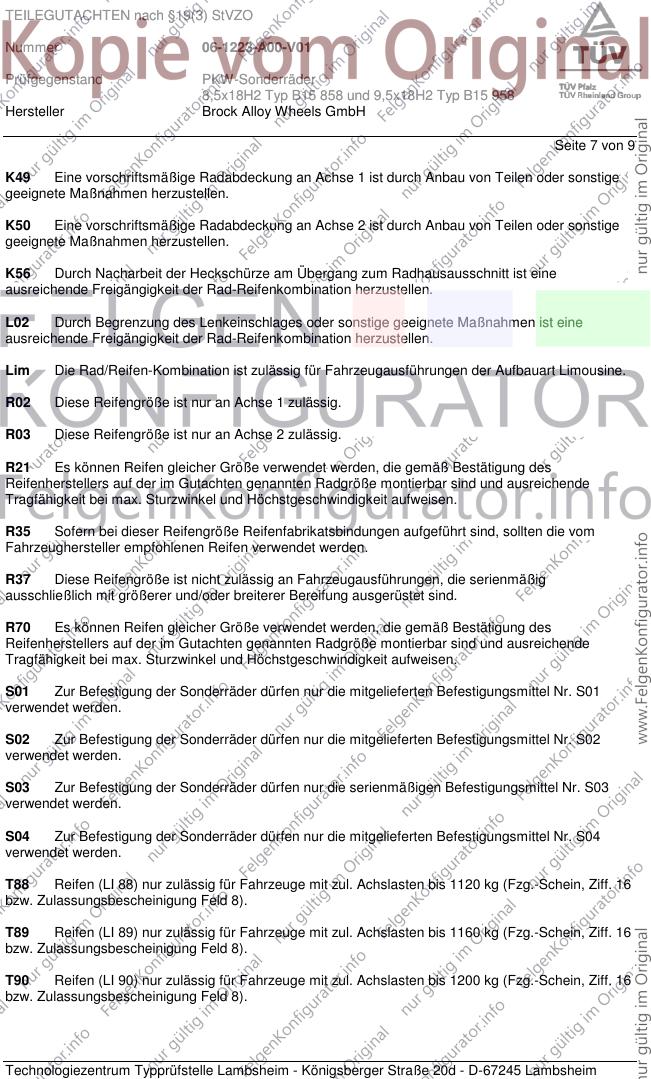

Seite 7 von 9
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1223-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5x18H2 Typ B15 858 und 9,5x18H2 Typ B15 958
Hersteller Brock Alloy Wheels GmbH

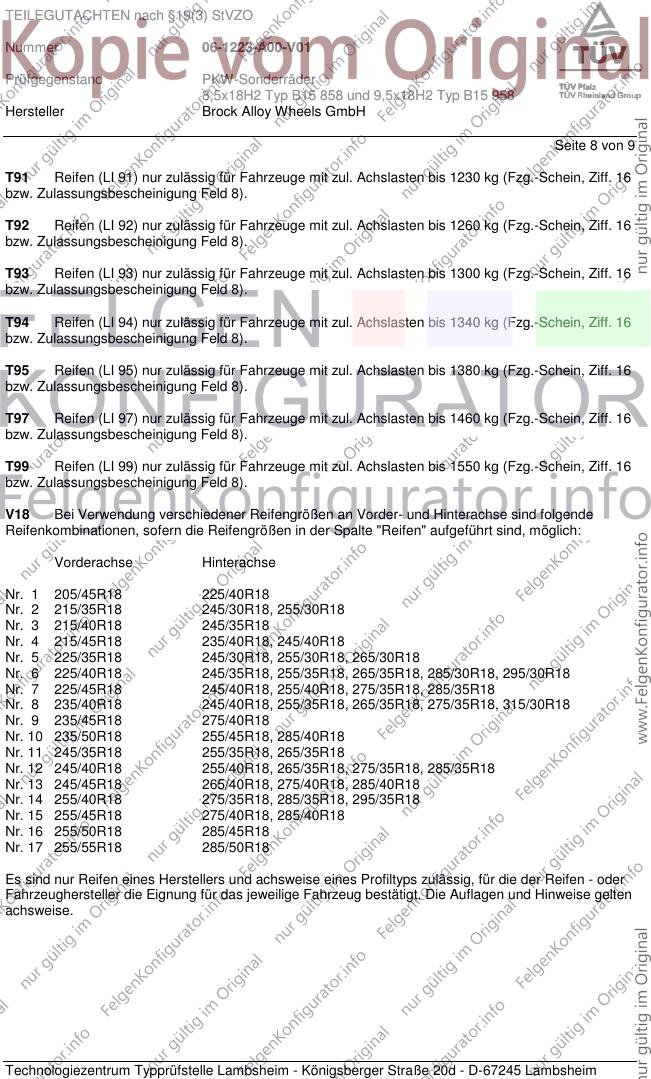

Seite 8 von 9
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 275/40R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 245/35R18 255/35R18, 265/35R18
Nr. 12 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 13 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 14 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 15 255/45R18 275/40R18, 285/40R18
Nr. 16 255/50R18 285/45R18
Nr. 17 255/55R18 285/50R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1223-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5x18H2 Typ B15 858 und 9,5x18H2 Typ B15 958
Hersteller Brock Alloy Wheels GmbH

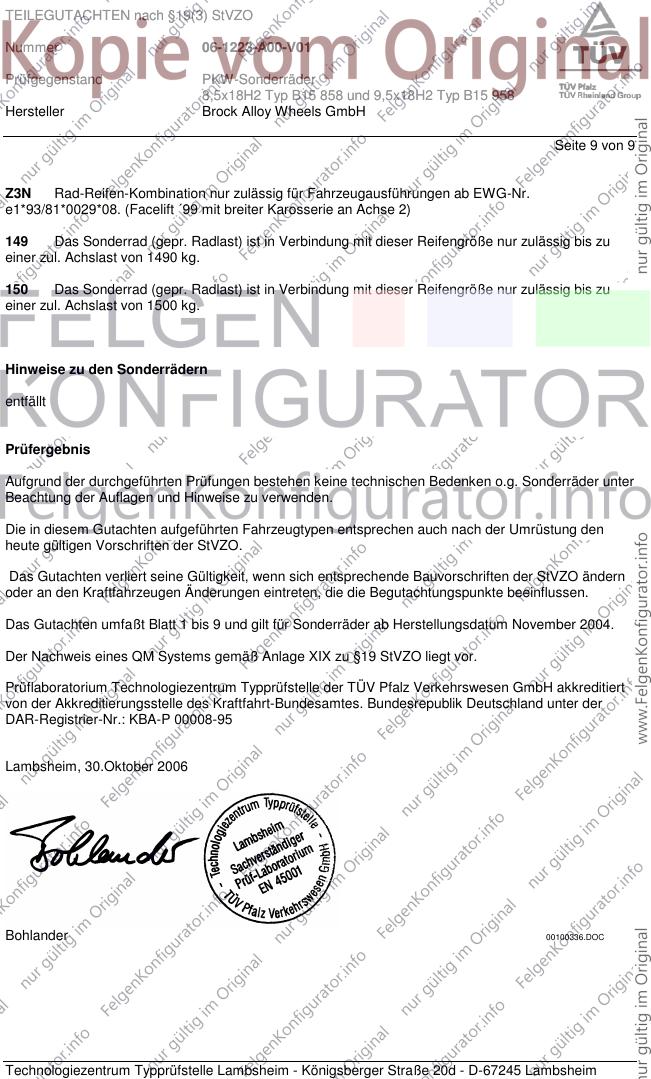

Seite 9 von 9
Z3N Rad-Reifen-Kombination nur zulässig für Fahrzeugausführungen ab EWG-Nr.
e1*93/81*0029*08. (Facelift ´99 mit breiter Karosserie an Achse 2)
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg.
Hinweise zu den Sonderrädern
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum November 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 30.Oktober 2006
Bohlander 00100336.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
