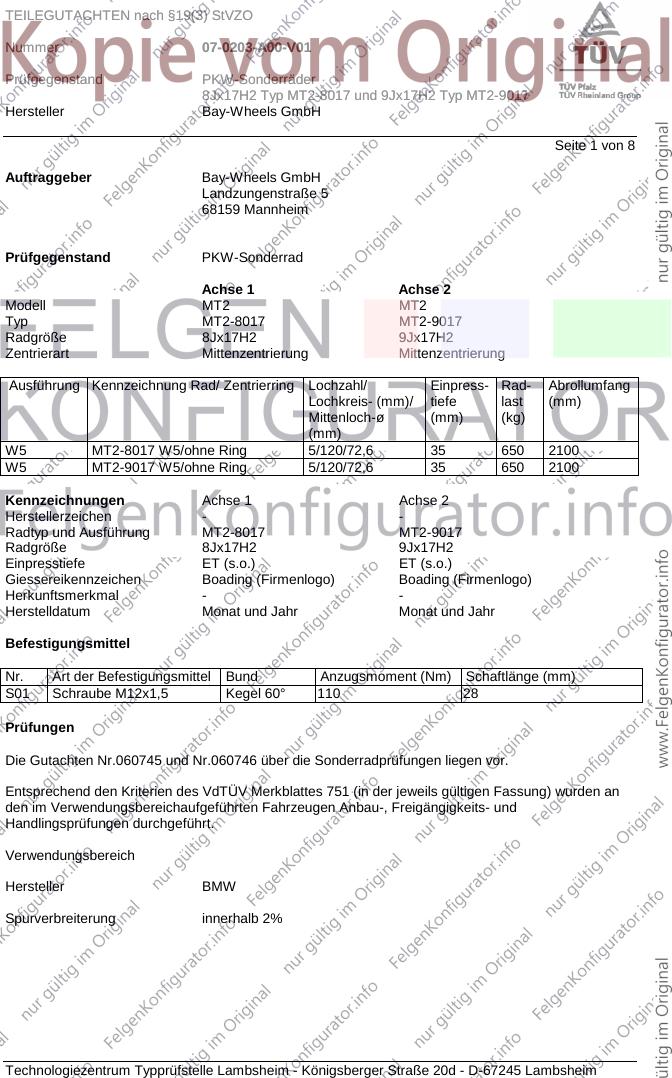

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0203-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ MT2-8017 und 9Jx17H2 Typ MT2-9017
Hersteller Bay-Wheels GmbH
Seite 1 von 8
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell MT2 MT2
Typ MT2-8017 MT2-9017
Radgröße 8Jx17H2 9Jx17H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W5 MT2-8017 W5/ohne Ring 5/120/72,6 35 650 2100
W5 MT2-9017 W5/ohne Ring 5/120/72,6 35 650 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen - -
Radtyp und Ausführung MT2-8017 MT2-9017
Radgröße 8Jx17H2 9Jx17H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen Boading (Firmenlogo) Boading (Firmenlogo)
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Die Gutachten Nr.060745 und Nr.060746 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

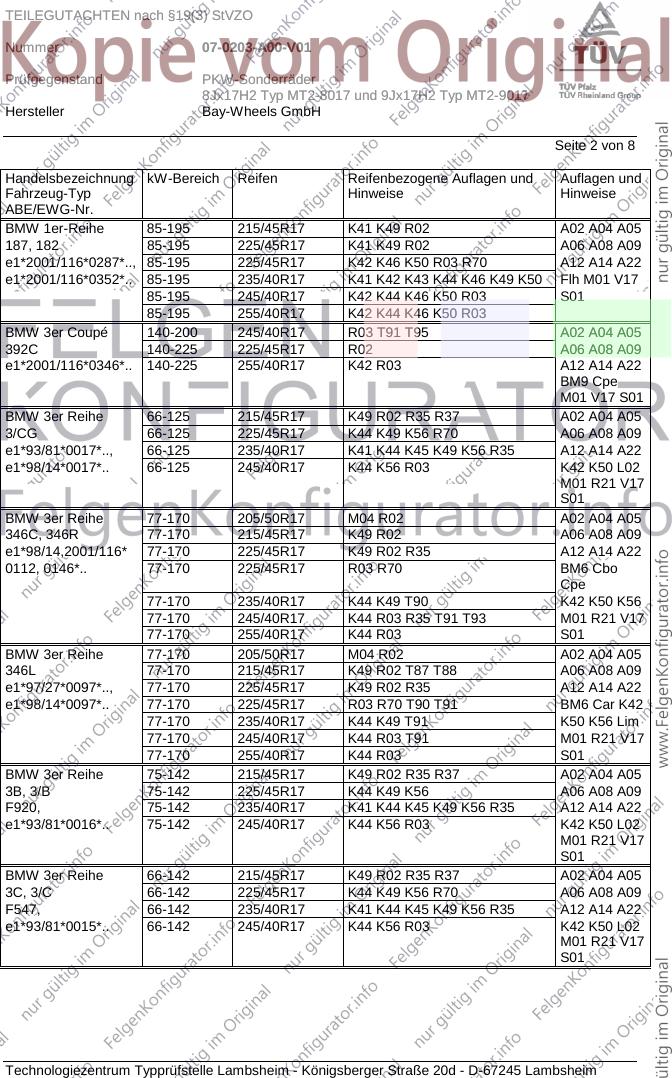

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0203-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ MT2-8017 und 9Jx17H2 Typ MT2-9017
Hersteller Bay-Wheels GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 85-195 215/45R17 K41 K49 R02 A02 A04 A05
187, 182 85-195 225/45R17 K41 K49 R02 A06 A08 A09
e1*2001/116*0287*.., 85-195 225/45R17 K42 K46 K50 R03 R70 A12 A14 A22
e1*2001/116*0352*.. 85-195 235/40R17 K41 K42 K43 K44 K46 K49 K50 Flh M01 V17
85-195 245/40R17 K42 K44 K46 K50 R03 S01
85-195 255/40R17 K42 K44 K46 K50 R03
BMW 3er Coupé 140-200 245/40R17 R03 T91 T95 A02 A04 A05
392C 140-225 225/45R17 R02 A06 A08 A09
e1*2001/116*0346*.. 140-225 255/40R17 K42 R03 A12 A14 A22
BM9 Cpe
M01 V17 S01
BMW 3er Reihe 66-125 215/45R17 K49 R02 R35 R37 A02 A04 A05
3/CG 66-125 225/45R17 K44 K49 K56 R70 A06 A08 A09
e1*93/81*0017*.., 66-125 235/40R17 K41 K44 K45 K49 K56 R35 A12 A14 A22
e1*98/14*0017*.. 66-125 245/40R17 K44 K56 R03 K42 K50 L02
M01 R21 V17
S01
BMW 3er Reihe 77-170 205/50R17 M04 R02 A02 A04 A05
346C, 346R 77-170 215/45R17 K49 R02 A06 A08 A09
e1*98/14,2001/116* 77-170 225/45R17 K49 R02 R35 A12 A14 A22
0112, 0146*.. 77-170 225/45R17 R03 R70 BM6 Cbo
Cpe
77-170 235/40R17 K44 K49 T90 K42 K50 K56
77-170 245/40R17 K44 R03 R35 T91 T93 M01 R21 V17
77-170 255/40R17 K44 R03 S01
BMW 3er Reihe 77-170 205/50R17 M04 R02 A02 A04 A05
346L 77-170 215/45R17 K49 R02 T87 T88 A06 A08 A09
e1*97/27*0097*.., 77-170 225/45R17 K49 R02 R35 A12 A14 A22
e1*98/14*0097*.. 77-170 225/45R17 R03 R70 T90 T91 BM6 Car K42
77-170 235/40R17 K44 K49 T91 K50 K56 Lim
77-170 245/40R17 K44 R03 T91 M01 R21 V17
77-170 255/40R17 K44 R03 S01
BMW 3er Reihe 75-142 215/45R17 K49 R02 R35 R37 A02 A04 A05
3B, 3/B 75-142 225/45R17 K44 K49 K56 A06 A08 A09
F920, 75-142 235/40R17 K41 K44 K45 K49 K56 R35 A12 A14 A22
e1*93/81*0016*.. 75-142 245/40R17 K44 K56 R03 K42 K50 L02
M01 R21 V17
S01
BMW 3er Reihe 66-142 215/45R17 K49 R02 R35 R37 A02 A04 A05
3C, 3/C 66-142 225/45R17 K44 K49 K56 R70 A06 A08 A09
F547, 66-142 235/40R17 K41 K44 K45 K49 K56 R35 A12 A14 A22
e1*93/81*0015*.. 66-142 245/40R17 K44 K56 R03 K42 K50 L02
M01 R21 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

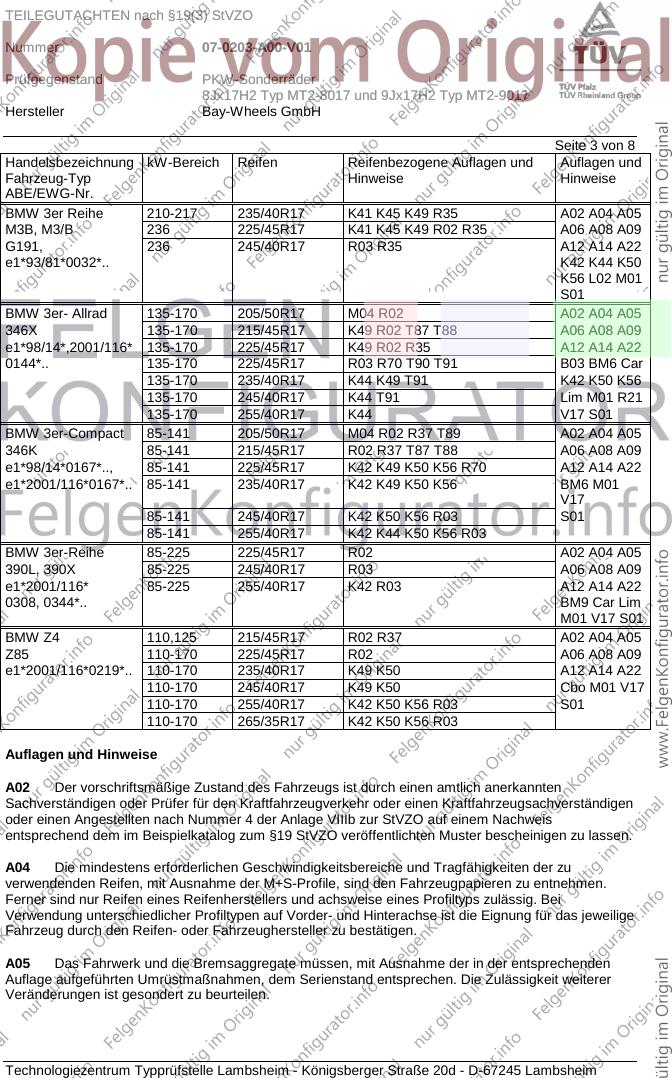

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0203-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ MT2-8017 und 9Jx17H2 Typ MT2-9017
Hersteller Bay-Wheels GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er Reihe 210-217 235/40R17 K41 K45 K49 R35 A02 A04 A05
M3B, M3/B 236 225/45R17 K41 K45 K49 R02 R35 A06 A08 A09
G191, 236 245/40R17 R03 R35 A12 A14 A22
e1*93/81*0032*.. K42 K44 K50
K56 L02 M01
S01
BMW 3er- Allrad 135-170 205/50R17 M04 R02 A02 A04 A05
346X 135-170 215/45R17 K49 R02 T87 T88 A06 A08 A09
e1*98/14*,2001/116* 135-170 225/45R17 K49 R02 R35 A12 A14 A22
0144*.. 135-170 225/45R17 R03 R70 T90 T91 B03 BM6 Car
135-170 235/40R17 K44 K49 T91 K42 K50 K56
135-170 245/40R17 K44 T91 Lim M01 R21
135-170 255/40R17 K44 V17 S01
BMW 3er-Compact 85-141 205/50R17 M04 R02 R37 T89 A02 A04 A05
346K 85-141 215/45R17 R02 R37 T87 T88 A06 A08 A09
e1*98/14*0167*.., 85-141 225/45R17 K42 K49 K50 K56 R70 A12 A14 A22
e1*2001/116*0167*.. 85-141 235/40R17 K42 K49 K50 K56 BM6 M01
V17
85-141 245/40R17 K42 K50 K56 R03 S01
85-141 255/40R17 K42 K44 K50 K56 R03
BMW 3er-Reihe 85-225 225/45R17 R02 A02 A04 A05
390L, 390X 85-225 245/40R17 R03 A06 A08 A09
e1*2001/116* 85-225 255/40R17 K42 R03 A12 A14 A22
0308, 0344*.. BM9 Car Lim
M01 V17 S01
BMW Z4 110,125 215/45R17 R02 R37 A02 A04 A05
Z85 110-170 225/45R17 R02 A06 A08 A09
e1*2001/116*0219*.. 110-170 235/40R17 K49 K50 A12 A14 A22
110-170 245/40R17 K49 K50 Cbo M01 V17
110-170 255/40R17 K42 K50 K56 R03 S01
110-170 265/35R17 K42 K50 K56 R03
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

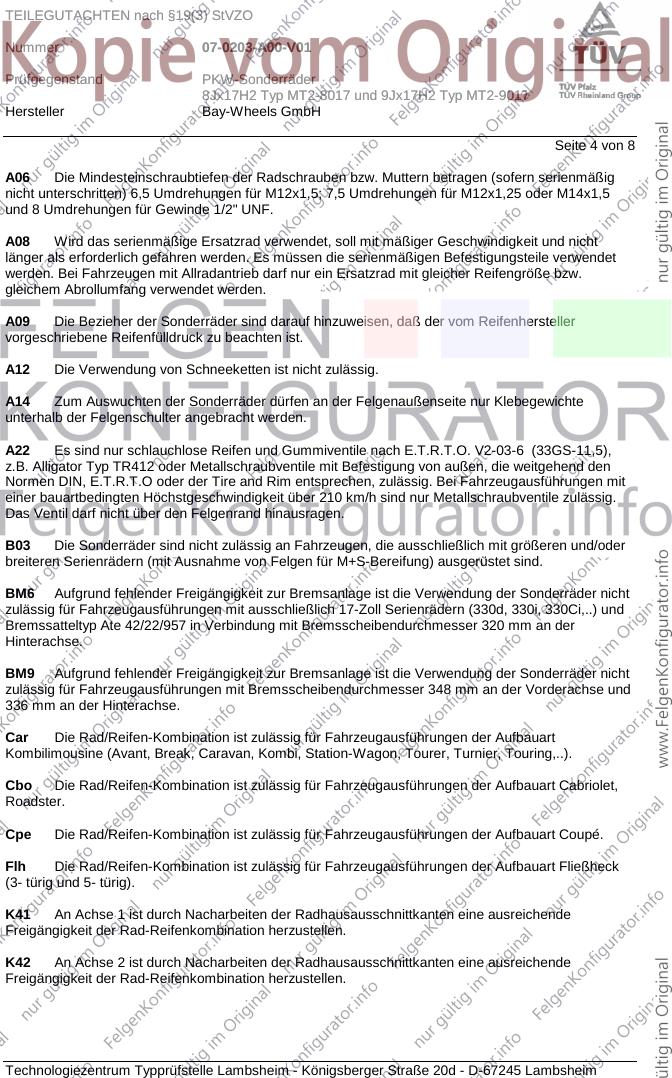

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0203-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ MT2-8017 und 9Jx17H2 Typ MT2-9017
Hersteller Bay-Wheels GmbH
Seite 4 von 8
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A22 Es sind nur schlauchlose Reifen und Gummiventile nach E.T.R.T.O. V2-03-6 (33GS-11,5),
z.B. Alligator Typ TR412 oder Metallschraubventile mit Befestigung von außen, die weitgehend den
Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Bei Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
BM6 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit ausschließlich 17-Zoll Serienrädern (330d, 330i, 330Ci,..) und
Bremssatteltyp Ate 42/22/957 in Verbindung mit Bremsscheibendurchmesser 320 mm an der
Hinterachse.
BM9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 348 mm an der Vorderachse und
336 mm an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

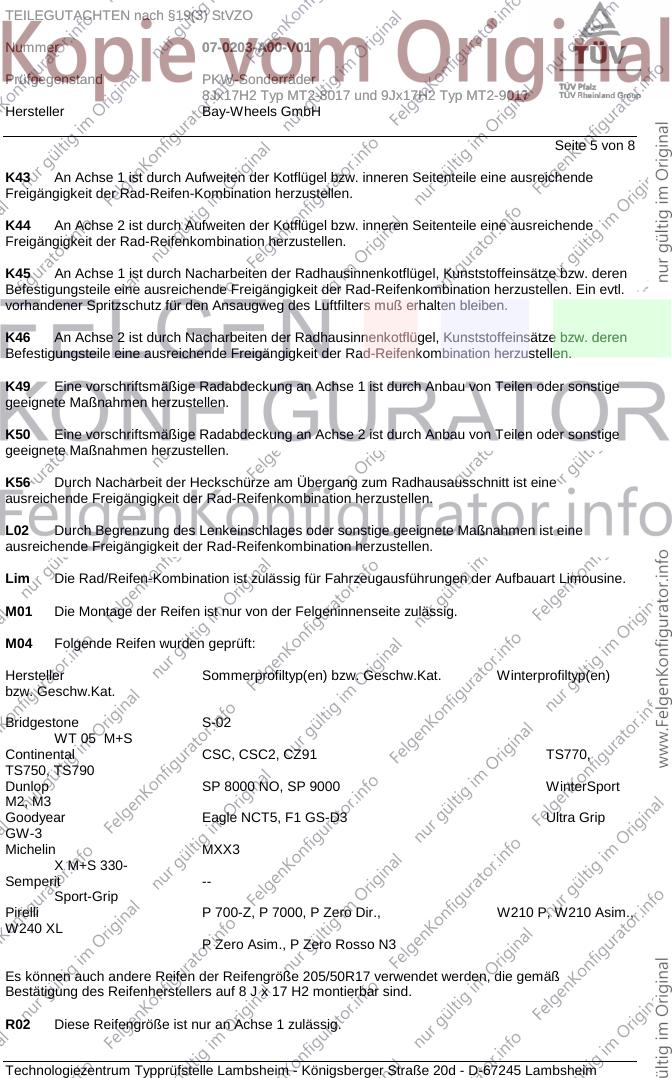

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0203-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ MT2-8017 und 9Jx17H2 Typ MT2-9017
Hersteller Bay-Wheels GmbH
Seite 5 von 8
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
M04 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en)
bzw. Geschw.Kat.
Bridgestone S-02
WT 05 M+S
Continental CSC, CSC2, CZ91 TS770,
TS750, TS790
Dunlop SP 8000 NO, SP 9000 WinterSport
M2, M3
Goodyear Eagle NCT5, F1 GS-D3 Ultra Grip
GW-3
Michelin MXX3
X M+S 330-
Semperit --
Sport-Grip
Pirelli P 700-Z, P 7000, P Zero Dir., W210 P, W210 Asim.,
W240 XL
P Zero Asim., P Zero Rosso N3
Es können auch andere Reifen der Reifengröße 205/50R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

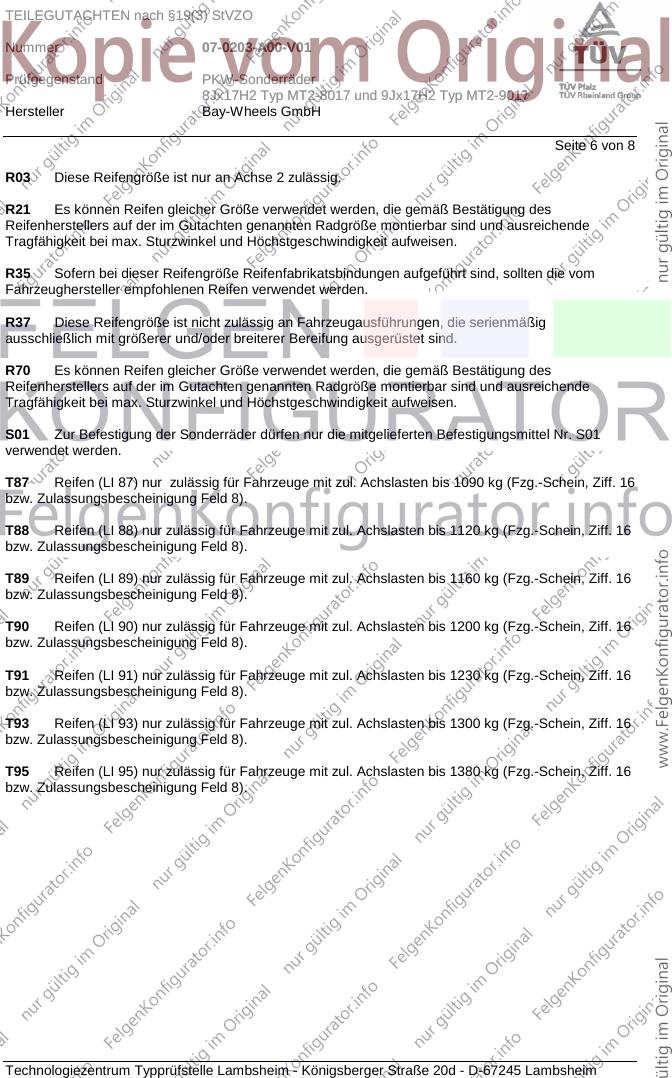

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0203-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ MT2-8017 und 9Jx17H2 Typ MT2-9017
Hersteller Bay-Wheels GmbH
Seite 6 von 8
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0203-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ MT2-8017 und 9Jx17H2 Typ MT2-9017
Hersteller Bay-Wheels GmbH

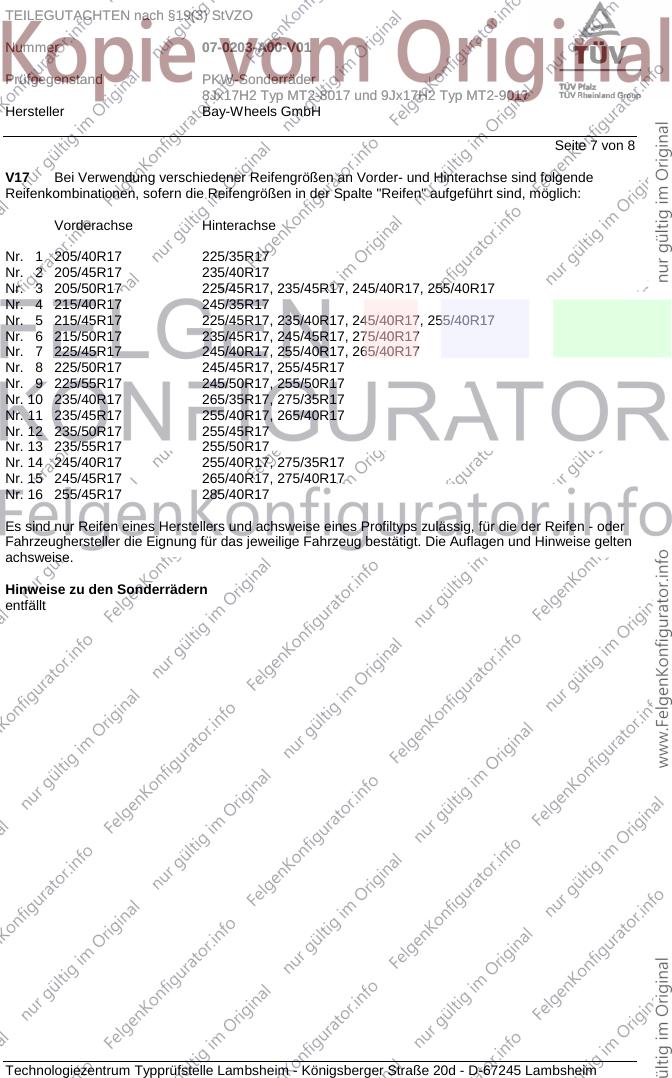

Seite 7 von 8
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zu den Sonderrädern
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0203-A00-V01
Prüfgegenstand PKW-Sonderräder
8Jx17H2 Typ MT2-8017 und 9Jx17H2 Typ MT2-9017
Hersteller Bay-Wheels GmbH

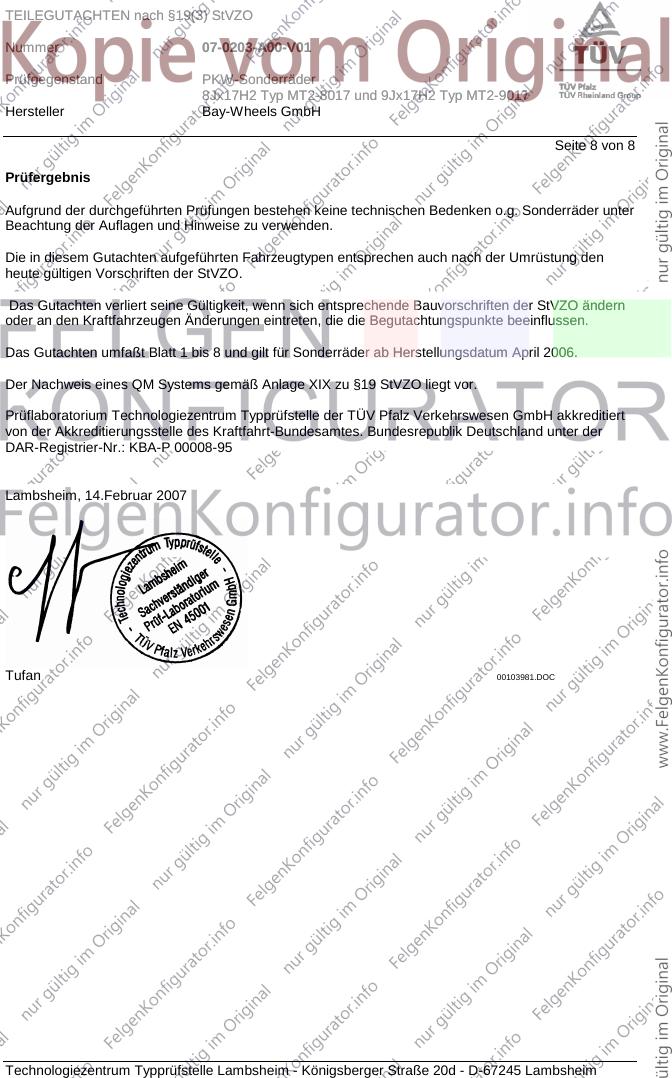

Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum April 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14.Februar 2007
Tufan 00103981.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
