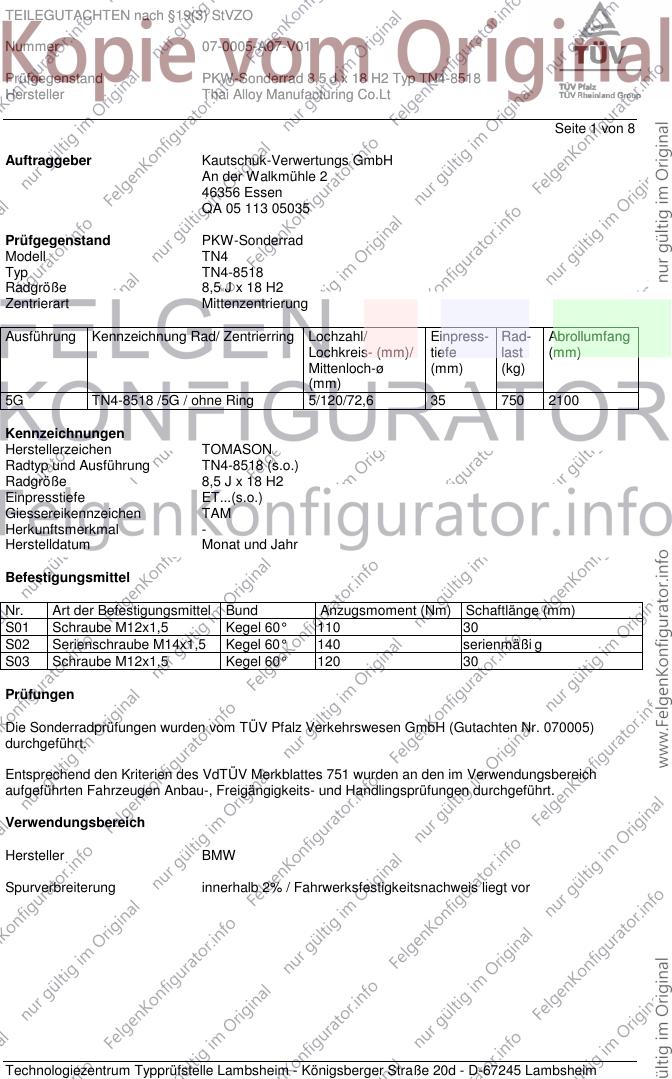

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A07-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 1 von 8
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5G TN4-8518 /5G / ohne Ring 5/120/72,6 35 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30
S02 Serienschraube M14x1,5 Kegel 60° 140 serienmäßi g
S03 Schraube M12x1,5 Kegel 60° 120 30
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 070005)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

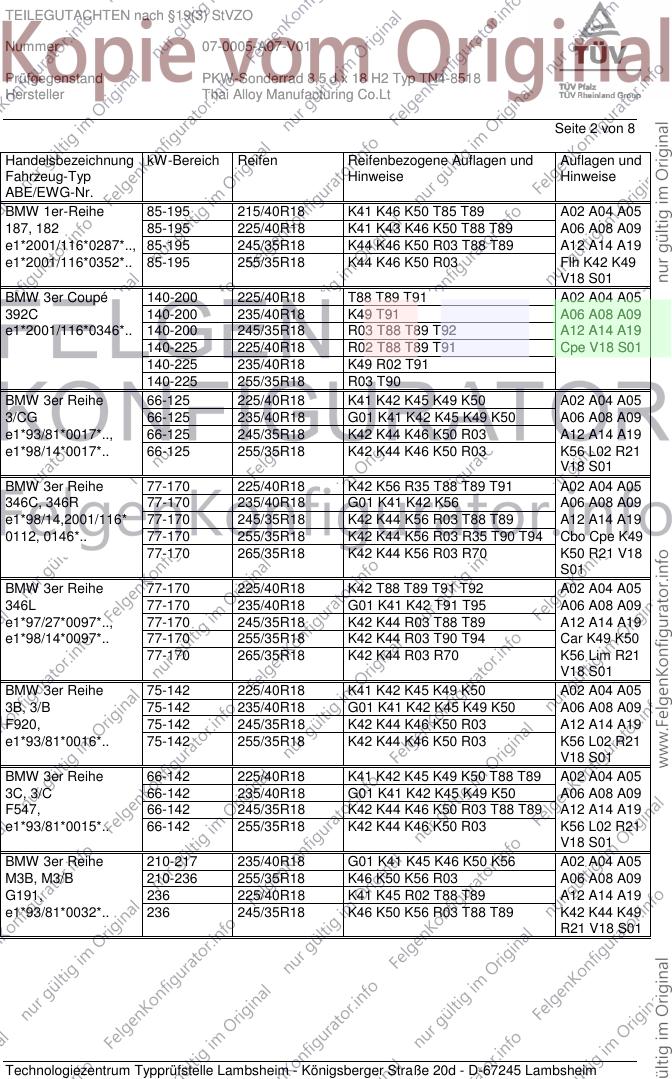

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A07-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 85-195 215/40R18 K41 K46 K50 T85 T89 A02 A04 A05
187, 182 85-195 225/40R18 K41 K43 K46 K50 T88 T89 A06 A08 A09
e1*2001/116*0287*.., 85-195 245/35R18 K44 K46 K50 R03 T88 T89 A12 A14 A19
e1*2001/116*0352*.. 85-195 255/35R18 K44 K46 K50 R03 Flh K42 K49
V18 S01
BMW 3er Coupé 140-200 225/40R18 T88 T89 T91 A02 A04 A05
392C 140-200 235/40R18 K49 T91 A06 A08 A09
e1*2001/116*0346*.. 140-200 245/35R18 R03 T88 T89 T92 A12 A14 A19
140-225 225/40R18 R02 T88 T89 T91 Cpe V18 S01
140-225 235/40R18 K49 R02 T91
140-225 255/35R18 R03 T90
BMW 3er Reihe 66-125 225/40R18 K41 K42 K45 K49 K50 A02 A04 A05
3/CG 66-125 235/40R18 G01 K41 K42 K45 K49 K50 A06 A08 A09
e1*93/81*0017*.., 66-125 245/35R18 K42 K44 K46 K50 R03 A12 A14 A19
e1*98/14*0017*.. 66-125 255/35R18 K42 K44 K46 K50 R03 K56 L02 R21
V18 S01
BMW 3er Reihe 77-170 225/40R18 K42 K56 R35 T88 T89 T91 A02 A04 A05
346C, 346R 77-170 235/40R18 G01 K41 K42 K56 A06 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 K42 K44 K56 R03 T88 T89 A12 A14 A19
0112, 0146*.. 77-170 255/35R18 K42 K44 K56 R03 R35 T90 T94 Cbo Cpe K49
77-170 265/35R18 K42 K44 K56 R03 R70 K50 R21 V18
S01
BMW 3er Reihe 77-170 225/40R18 K42 T88 T89 T91 T92 A02 A04 A05
346L 77-170 235/40R18 G01 K41 K42 T91 T95 A06 A08 A09
e1*97/27*0097*.., 77-170 245/35R18 K42 K44 R03 T88 T89 A12 A14 A19
e1*98/14*0097*.. 77-170 255/35R18 K42 K44 R03 T90 T94 Car K49 K50
77-170 265/35R18 K42 K44 R03 R70 K56 Lim R21
V18 S01
BMW 3er Reihe 75-142 225/40R18 K41 K42 K45 K49 K50 A02 A04 A05
3B, 3/B 75-142 235/40R18 G01 K41 K42 K45 K49 K50 A06 A08 A09
F920, 75-142 245/35R18 K42 K44 K46 K50 R03 A12 A14 A19
e1*93/81*0016*.. 75-142 255/35R18 K42 K44 K46 K50 R03 K56 L02 R21
V18 S01
BMW 3er Reihe 66-142 225/40R18 K41 K42 K45 K49 K50 T88 T89 A02 A04 A05
3C, 3/C 66-142 235/40R18 G01 K41 K42 K45 K49 K50 A06 A08 A09
F547, 66-142 245/35R18 K42 K44 K46 K50 R03 T88 T89 A12 A14 A19
e1*93/81*0015*.. 66-142 255/35R18 K42 K44 K46 K50 R03 K56 L02 R21
V18 S01
BMW 3er Reihe 210-217 235/40R18 G01 K41 K45 K46 K50 K56 A02 A04 A05
M3B, M3/B 210-236 255/35R18 K46 K50 K56 R03 A06 A08 A09
G191, 236 225/40R18 K41 K45 R02 T88 T89 A12 A14 A19
e1*93/81*0032*.. 236 245/35R18 K46 K50 K56 R03 T88 T89 K42 K44 K49
R21 V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

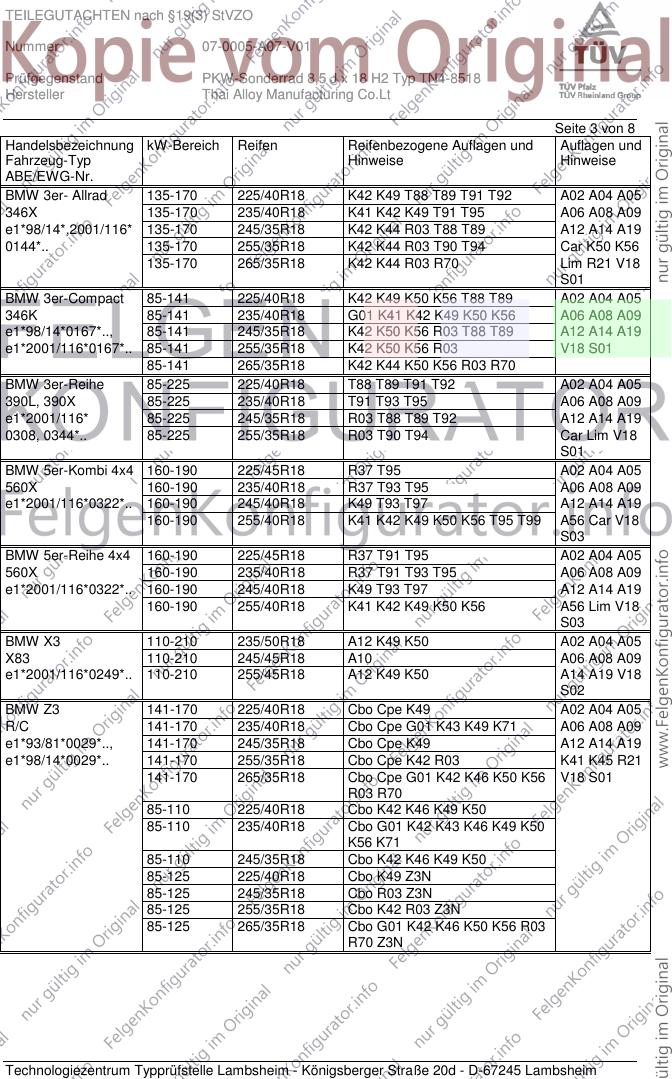

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A07-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er- Allrad 135-170 225/40R18 K42 K49 T88 T89 T91 T92 A02 A04 A05
346X 135-170 235/40R18 K41 K42 K49 T91 T95 A06 A08 A09
e1*98/14*,2001/116* 135-170 245/35R18 K42 K44 R03 T88 T89 A12 A14 A19
0144*.. 135-170 255/35R18 K42 K44 R03 T90 T94 Car K50 K56
135-170 265/35R18 K42 K44 R03 R70 Lim R21 V18
S01
BMW 3er-Compact 85-141 225/40R18 K42 K49 K50 K56 T88 T89 A02 A04 A05
346K 85-141 235/40R18 G01 K41 K42 K49 K50 K56 A06 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 K42 K50 K56 R03 T88 T89 A12 A14 A19
e1*2001/116*0167*.. 85-141 255/35R18 K42 K50 K56 R03 V18 S01
85-141 265/35R18 K42 K44 K50 K56 R03 R70
BMW 3er-Reihe 85-225 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, 390X 85-225 235/40R18 T91 T93 T95 A06 A08 A09
e1*2001/116* 85-225 245/35R18 R03 T88 T89 T92 A12 A14 A19
0308, 0344*.. 85-225 255/35R18 R03 T90 T94 Car Lim V18
S01
BMW 5er-Kombi 4x4 160-190 225/45R18 R37 T95 A02 A04 A05
560X 160-190 235/40R18 R37 T93 T95 A06 A08 A09
e1*2001/116*0322*.. 160-190 245/40R18 K49 T93 T97 A12 A14 A19
160-190 255/40R18 K41 K42 K49 K50 K56 T95 T99 A56 Car V18
S03
BMW 5er-Reihe 4x4 160-190 225/45R18 R37 T91 T95 A02 A04 A05
560X 160-190 235/40R18 R37 T91 T93 T95 A06 A08 A09
e1*2001/116*0322*.. 160-190 245/40R18 K49 T93 T97 A12 A14 A19
160-190 255/40R18 K41 K42 K49 K50 K56 A56 Lim V18
S03
BMW X3 110-210 235/50R18 A12 K49 K50 A02 A04 A05
X83 110-210 245/45R18 A10 A06 A08 A09
e1*2001/116*0249*.. 110-210 255/45R18 A12 K49 K50 A14 A19 V18
S02
BMW Z3 141-170 225/40R18 Cbo Cpe K49 A02 A04 A05
R/C 141-170 235/40R18 Cbo Cpe G01 K43 K49 K71 A06 A08 A09
e1*93/81*0029*.., 141-170 245/35R18 Cbo Cpe K49 A12 A14 A19
e1*98/14*0029*.. 141-170 255/35R18 Cbo Cpe K42 R03 K41 K45 R21
141-170 265/35R18 Cbo Cpe G01 K42 K46 K50 K56 V18 S01
R03 R70
85-110 225/40R18 Cbo K42 K46 K49 K50
85-110 235/40R18 Cbo G01 K42 K43 K46 K49 K50
K56 K71
85-110 245/35R18 Cbo K42 K46 K49 K50
85-125 225/40R18 Cbo K49 Z3N
85-125 245/35R18 Cbo R03 Z3N
85-125 255/35R18 Cbo K42 R03 Z3N
85-125 265/35R18 Cbo G01 K42 K46 K50 K56 R03
R70 Z3N
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

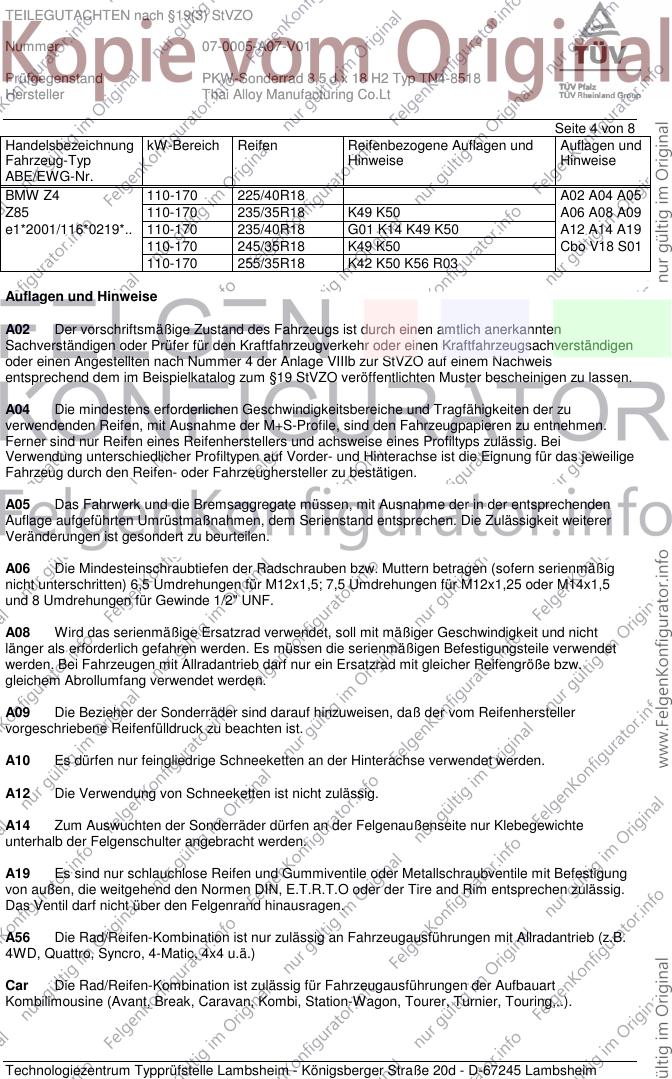

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A07-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4 110-170 225/40R18 A02 A04 A05
Z85 110-170 235/35R18 K49 K50 A06 A08 A09
e1*2001/116*0219*.. 110-170 235/40R18 G01 K14 K49 K50 A12 A14 A19
110-170 245/35R18 K49 K50 Cbo V18 S01
110-170 255/35R18 K42 K50 K56 R03
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

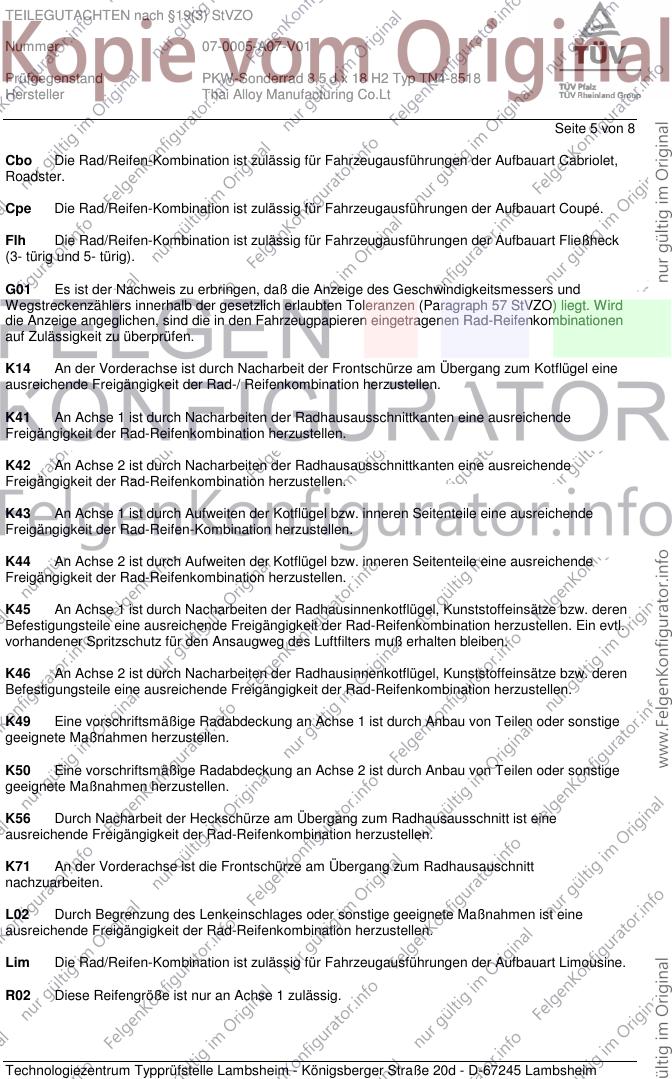

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A07-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 5 von 8
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A07-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt

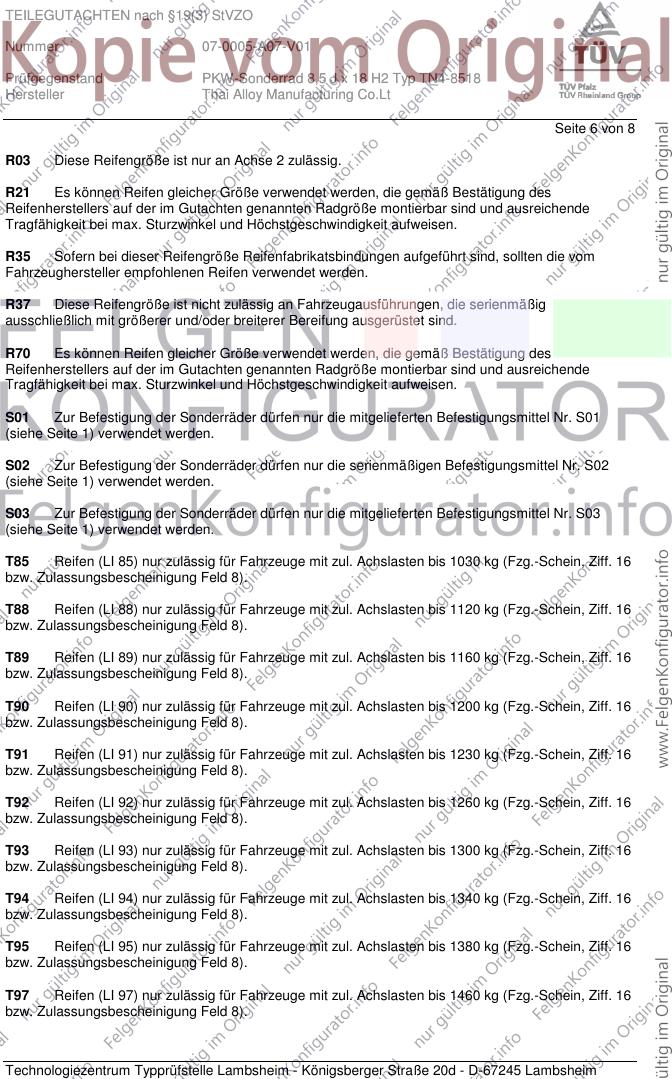

Seite 6 von 8
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A07-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt

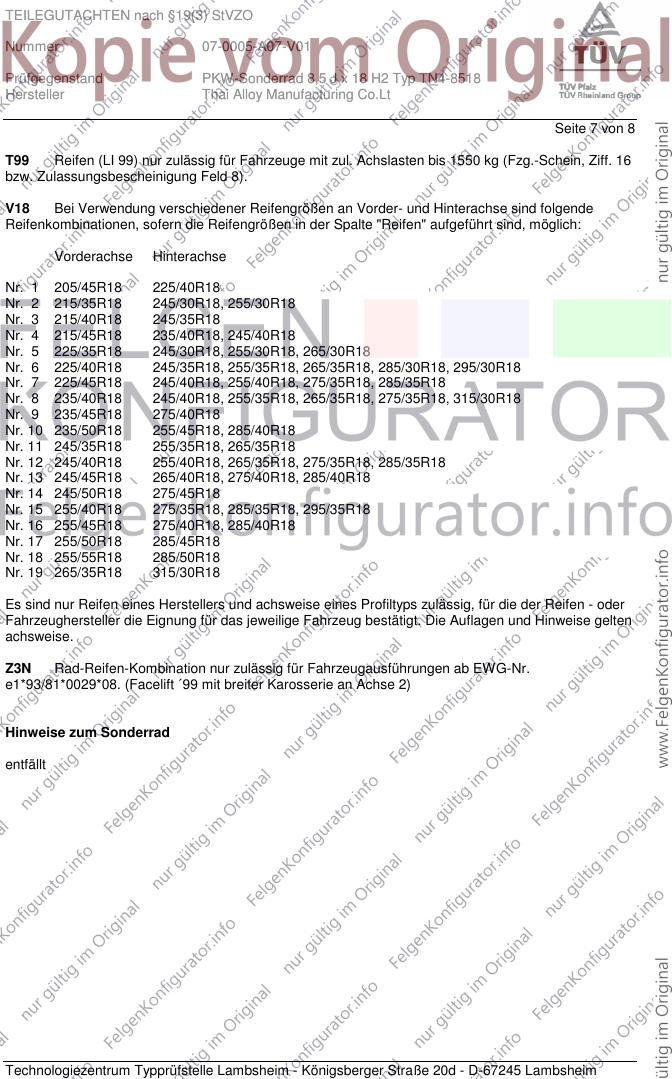

Seite 7 von 8
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 275/40R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 245/35R18 255/35R18, 265/35R18
Nr. 12 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 13 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 14 245/50R18 275/45R18
Nr. 15 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 16 255/45R18 275/40R18, 285/40R18
Nr. 17 255/50R18 285/45R18
Nr. 18 255/55R18 285/50R18
Nr. 19 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z3N Rad-Reifen-Kombination nur zulässig für Fahrzeugausführungen ab EWG-Nr.
e1*93/81*0029*08. (Facelift ´99 mit breiter Karosserie an Achse 2)
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A07-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt

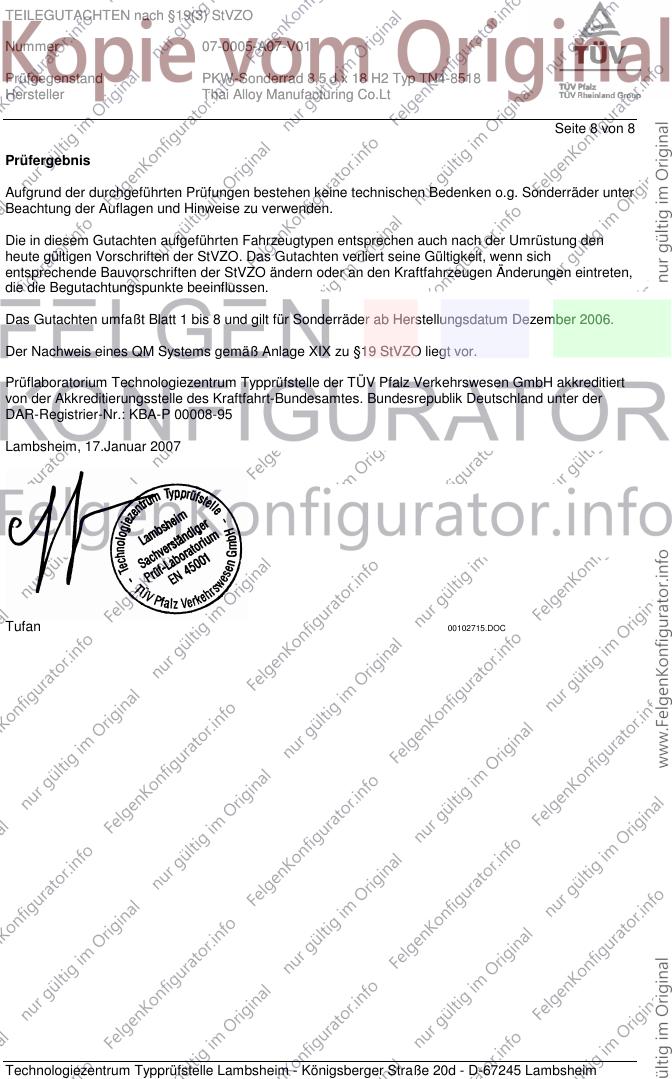

Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 17.Januar 2007
Tufan 00102715.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
