TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0431-A00-V02
Prüfgegenstand PKW-Sonderräder
8,5Jx17H2 Typ 27 857 und 10Jx17H2 Typ 27 107
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 7
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QA 05 113 04025
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Typ 27 857 27 107
Radgröße 8,5Jx17H2 10Jx17H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- X 27 857 35 T/ohne Ring 5/120/72,6 35 685 2100
- X 27 107 30 T/ohne Ring 5/120/72,6 30 685 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen R.O.D. R.O.D.
Radtyp und Ausführung 27 857 (s.o.) 27 107 (s.o.)
Radgröße 8,5Jx17H2 10Jx17H2
Einpresstiefe ET (s.o.) ET (s.o.)
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
Prüfungen
Die Gutachten Nr.050206 und Nr.050207 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfun-
gen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0431-A00-V02
Prüfgegenstand PKW-Sonderräder
8,5Jx17H2 Typ 27 857 und 10Jx17H2 Typ 27 107
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er Reihe 66-125 215/45R17 K49 R02 R35 R37 R70 A02 A04 A05
3/CG 66-125 225/45R17 K45 K49 R02 A06 A08 A09
e1*93/81*0017*.., 66-125 235/40R17 R03 R35 R70 A12 A14 A18
e1*98/14*0017*.. 66-125 235/40R17 K41 K45 K49 R02 R35 R70 F22 K42 K44
66-125 245/40R17 R03 R70 K46 K50 K56
L02 V17 S01
BMW 3er Reihe 77-170 215/45R17 K49 M57 R02 A02 A04 A05
346C, 346R 77-170 225/45R17 K49 R02 R35 A06 A08 A09
e1*98/14,2001/116* 77-170 235/40R17 R03 R70 T90 T94 A12 A14 A18
0112, 0146*.. 77-170 235/40R17 K49 R02 R70 T90 T94 BM6 Cbo Cpe
77-170 245/40R17 R03 R70 T91 K42 K44 K46
77-170 255/40R17 F22 R03 K50 K56 R21
V17 S01
BMW 3er Reihe 77-170 215/45R17 K49 M57 R02 T87 A02 A04 A05
346L 77-170 225/45R17 K49 R02 R35 A06 A08 A09
e1*97/27*0097*.., 77-170 235/40R17 R03 R70 T90 T94 A12 A14 A18
e1*98/14*0097*.. 77-170 235/40R17 K49 R02 R70 T90 T94 BM6 Car K42
77-170 245/40R17 R03 R70 T91 T93 K44 K46 K50
77-170 255/40R17 F22 R03 K56 Lim R21
V17 S01
BMW 3er Reihe 75-142 215/45R17 K49 R02 R35 R37 R70 T87 A02 A04 A05
3B, 3/B 75-142 225/45R17 K45 K49 R02 A06 A08 A09
F920, 75-142 235/40R17 R03 R35 R70 A12 A14 A18
e1*93/81*0016*.. 75-142 235/40R17 K41 K45 K49 R02 R35 R70 F22 K42 K44
75-142 245/40R17 R03 R70 K46 K50 K56
L02 R21 V17
S01
BMW 3er Reihe 66-142 215/45R17 K49 R02 R35 R37 R70 T87 A02 A04 A05
3C, 3/C 66-142 225/45R17 K45 K49 R02 A06 A08 A09
F547, 66-142 235/40R17 R03 R35 R70 A12 A14 A18
e1*93/81*0015*.. 66-142 235/40R17 K41 K45 K49 R02 R35 R70 Car F22 K42
66-142 245/40R17 R03 R70 K44 K46 K50
K56 L02 Lim
R21 V17 S01
BMW 3er Reihe 210-217 235/40R17 R03 R70 A02 A04 A05
M3B, M3/B 210-217 235/40R17 K41 K45 K49 R02 R70 A06 A08 A09
G191, 236 225/45R17 K45 K49 R02 R35 A12 A14 A18
e1*93/81*0032*.. 236 245/40R17 R03 R35 R70 F22 K42 K44
K46 K50 K56
L02 R21 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0431-A00-V02
Prüfgegenstand PKW-Sonderräder
8,5Jx17H2 Typ 27 857 und 10Jx17H2 Typ 27 107
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er- Allrad 135-170 215/45R17 K49 M57 R02 T87 A02 A04 A05
346X 135-170 225/45R17 K49 R02 R35 A06 A08 A09
e1*98/14*,2001/116* 135-170 235/40R17 R03 R70 T90 T94 A12 A14 A18
0144*.. 135-170 235/40R17 K49 R02 R70 T90 T94 BM6 Car K42
135-170 245/40R17 R03 R70 T91 T93 K44 K46 K50
135-170 255/40R17 F22 R03 K56 Lim R21
V17 S01
BMW 3er-Compact 85-141 215/45R17 K49 R02 R37 R70 T87 T88 A02 A04 A05
346K 85-141 225/45R17 K49 R02 A06 A08 A09
e1*98/14*0167*.., 85-141 235/40R17 K44 K46 R03 R70 A12 A14 A18
e1*2001/116*0167*.. 85-141 235/40R17 K49 R02 R70 B03 BM6 K42
85-141 245/40R17 K44 K46 R03 R70 K50 K56 V17
85-141 255/40R17 K44 K46 R03 S01
BMW Z3 141-170 225/45R17 R02 A02 A04 A05
R/C 141-170 235/40R17 R03 R70 A06 A08 A09
e1*93/81*0029*.., 141-170 235/40R17 R02 R70 A12 A14 A18
e1*98/14*0029*.. 141-170 245/40R17 R03 R70 Cbo K41 K42
85-125 215/45R17 R02 R70 K44 K45 K46
85-125 225/45R17 R02 K49 K50 K56
85-125 235/40R17 R03 R70 V17 S01
85-125 235/40R17 R02 R70
85-125 245/40R17 R03 R70
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0431-A00-V02
Prüfgegenstand PKW-Sonderräder
8,5Jx17H2 Typ 27 857 und 10Jx17H2 Typ 27 107
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf ausreichenden Abstand zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern für Sommerbereifung ausgerüstet sind.
Bei Verwendung von M+S-Bereifung sind die Sonderräder nicht zulässig an Fahrzeugen, die aus-
schließlich mit größeren und/oder breiteren Serienrädern für Winterbereifung ausgerüstet sind.
BM6 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit ausschließlich 17-Zoll Serienrädern (330d, 330i, 330Ci,..) und
Bremssatteltyp Ate 42/22/957 in Verbindung mit Bremsscheibendurchmesser 320 mm an der Hinter-
achse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F22 An Achse 2 ist auf ausreichenden Abstand zwischen Rad- / Reifenkombination und Achskör-
per bzw. Teilen des inneren Radhauses zu achten.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0431-A00-V02
Prüfgegenstand PKW-Sonderräder
8,5Jx17H2 Typ 27 857 und 10Jx17H2 Typ 27 107
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 7
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M57 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en)
bzw. Geschw.Kat.
Continental CSC, CSC2
TS790
Dunlop SP 9000 --
Goodyear Eagle GSD, F1 Eagle
Ultra Grip GW3
Pirelli P Zero Asim., P Zero Dir.,P Zero Nero W210 Asim.
P5000, P6000, P7000 --
Semperit M 800, Direction-Sport --
Uniroyal RTT2, RainSport1 --
Es können auch andere Reifen der Reifengröße 215/45R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 8,5 J x 17 H2 montierbar sind.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom Fahr-
zeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig ausschließ-
lich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0431-A00-V02
Prüfgegenstand PKW-Sonderräder
8,5Jx17H2 Typ 27 857 und 10Jx17H2 Typ 27 107
Hersteller R.O.D. Leichtmetallräder GmbH

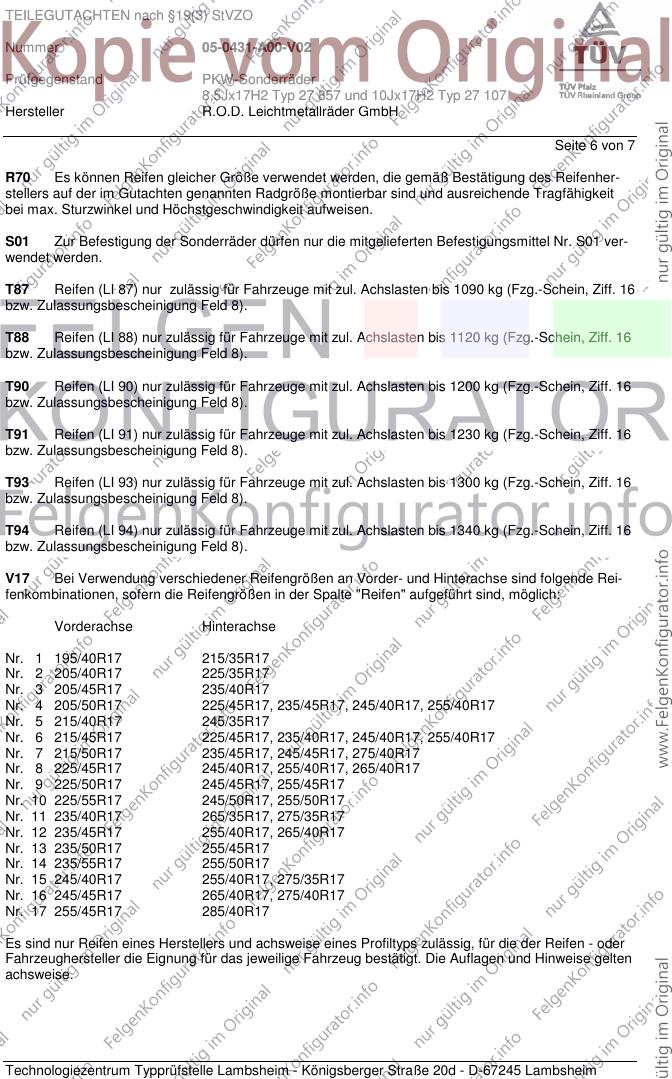

Seite 6 von 7
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 245/40R17 255/40R17, 275/35R17
Nr. 16 245/45R17 265/40R17, 275/40R17
Nr. 17 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-0431-A00-V02
Prüfgegenstand PKW-Sonderräder
8,5Jx17H2 Typ 27 857 und 10Jx17H2 Typ 27 107
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5.Mai 2008
Coen 00122768.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
