TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 1 von 10
Hersteller ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: QA 05 102 8055/5
Prüfgegenstand PKW-Sonderrad
Modell Twister
Typ TS 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
35.W1 TS 808.35.W1 / ohne Ring 5/120/72,6 35 670 2100
Kennzeichnungen
Herstellerzeichen ATS Germany
Radtyp und Ausführung TS 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen UW
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 30,5 Multipack:
80A
S02 Serienschraube Kegel 60° 140 32,5 -
M14x1,5
S03 Schraube M12x1,5 Kegel 60° 120 30,5 Multipack:
80A
S04 Schraube M14x1,25 Kegel 60° 130 35 Multipack:
80D
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55097209-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/45R18 K1c R70 T86 T90 A02 A04 A05
182, 1C 100-160 215/40R18 K1c K2b K41 K42 K46 T85 T89 A06 A08 A09
e1*2001/116*0352*.., 100-240 225/40R18 K1c K2b K41 K42 K46 T88 A12 A14 A21
e1*2007/46*0277*.. 100-240 245/35R18 K2b K42 K44 K46 R03 T88 A78 Cbo Cpe
-Coupé, Cabrio 225-240 205/45R18 K1c R02 R70 V18 S01
225-240 215/40R18 K1c K41 R02
BMW 1er-Reihe 85-195 205/45R18 K1a R70 T86 T90 A02 A04 A05
187 85-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A06 A08 A09
e1*2001/116*0287 85-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 A12 A14 A21
*00-09 85-195 245/35R18 K2b K42 K44 K46 R03 T88 T89 A78 Flh V18
S01
BMW 1er-Reihe 66-195 205/45R18 K1a R70 T86 T90 A02 A04 A05
187, 1K2, 1K4 66-195 215/40R18 K1c K2b K41 K42 K46 T85 T89 A06 A08 A09
e1*2001/116 66-195 225/40R18 K1c K2b K41 K42 K46 T88 T89 A12 A14 A21
*0287*10-.., 66-195 245/35R18 K2b K42 K44 K46 R03 T88 T89 A78 Flh V18
e1*2007/46*0273*.., S01
e1*2007/46*0283*..
(ab Facelift 2007)
BMW 3er-Allrad 135-170 225/40R18 K1c K2b K56 T88 T89 T92 A02 A04 A05
346X 135-170 235/40R18 K1c K2b K41 K42 K56 T91 T95 A06 A08 A09
e1*98/14*,2001/116* 135-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A12 A14 A21
0144*.. 135-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94 A78 Car Lim
V18 S01
BMW 3er-Compact 85-141 225/40R18 K1a K2b K46 K56 T88 T89 A02 A04 A05
346K 85-141 235/40R18 G01 K1c K2b K41 K42 K56 A06 A08 A09
e1*98/14*0167*.., 85-141 245/35R18 K2c K42 K56 R03 T88 T89 A12 A14 A21
e1*2001/116*0167*.. 85-141 255/35R18 K2c K42 K56 R03 R70 A78 V18 S01
BMW 3er-Reihe 66-125 225/40R18 K1c K2b K42 K56 A02 A04 A05
3/CG 66-125 235/40R18 G01 K1c K2b K41 K42 K46 K56 A06 A08 A09
e1*93/81*0017*.., 66-125 245/35R18 K2c K42 K44 K46 K56 R03 A12 A14 A21
e1*98/14*0017*.. K45 L02 V18
S01
BMW 3er-Reihe 77-170 225/40R18 K1c K2b K56 T88 T89 T91 T92 A02 A04 A05
346C, 346R 77-170 235/40R18 G01 K1c K2b K41 K42 K56 T91 A06 A08 A09
e1*98/14,2001/116* 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A12 A14 A21
0112, 0146*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 A78 Cbo Cpe
V18 S01
BMW 3er-Reihe 77-170 225/40R18 K2b K56 T88 T89 T91 T92 A02 A04 A05
346L 77-170 235/40R18 G01 K2b K41 K42 K56 T91 T95 A06 A08 A09
e1*97/27*0097*.., 77-170 245/35R18 K2b K42 K44 K56 R03 T88 T89 A12 A14 A21
e1*98/14*0097*.. 77-170 255/35R18 K2b K42 K44 K56 R03 R70 T90 T94 A78 Car K1c
Lim V18 S01
BMW 3er-Reihe 85-240 225/40R18 T88 T89 T91 T92 A02 A04 A05
390L, -/X; 3L, 3K 85-240 235/40R18 T91 T93 A06 A08 A09
e1*2001/116* 85-240 245/35R18 R03 T88 T89 T92 A12 A14 A21
0308*09-..,0344*06-.. A78 Car Lim
e1*2007/46*0314*..; V18 S01
e1*2007/46*0315*..
- Facelift 2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

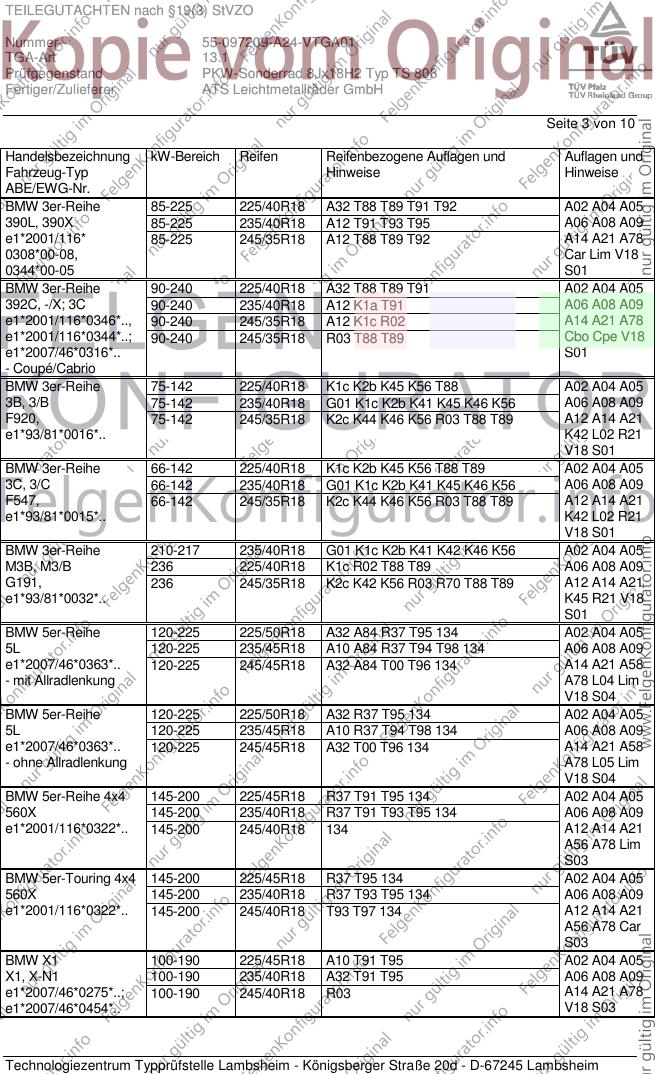

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-225 225/40R18 A32 T88 T89 T91 T92 A02 A04 A05
390L, 390X 85-225 235/40R18 A12 T91 T93 T95 A06 A08 A09
e1*2001/116* 85-225 245/35R18 A12 T88 T89 T92 A14 A21 A78
0308*00-08, Car Lim V18
0344*00-05 S01
BMW 3er-Reihe 90-240 225/40R18 A32 T88 T89 T91 A02 A04 A05
392C, -/X; 3C 90-240 235/40R18 A12 K1a T91 A06 A08 A09
e1*2001/116*0346*.., 90-240 245/35R18 A12 K1c R02 A14 A21 A78
e1*2001/116*0344*..; 90-240 245/35R18 R03 T88 T89 Cbo Cpe V18
e1*2007/46*0316*.. S01
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1c K2b K45 K56 T88 A02 A04 A05
3B, 3/B 75-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A06 A08 A09
F920, 75-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 A12 A14 A21
e1*93/81*0016*.. K42 L02 R21
V18 S01
BMW 3er-Reihe 66-142 225/40R18 K1c K2b K45 K56 T88 T89 A02 A04 A05
3C, 3/C 66-142 235/40R18 G01 K1c K2b K41 K45 K46 K56 A06 A08 A09
F547, 66-142 245/35R18 K2c K44 K46 K56 R03 T88 T89 A12 A14 A21
e1*93/81*0015*.. K42 L02 R21
V18 S01
BMW 3er-Reihe 210-217 235/40R18 G01 K1c K2b K41 K42 K46 K56 A02 A04 A05
M3B, M3/B 236 225/40R18 K1c R02 T88 T89 A06 A08 A09
G191, 236 245/35R18 K2c K42 K56 R03 R70 T88 T89 A12 A14 A21
e1*93/81*0032*.. K45 R21 V18
S01
BMW 5er-Reihe 120-225 225/50R18 A32 A84 R37 T95 134 A02 A04 A05
5L 120-225 235/45R18 A10 A84 R37 T94 T98 134 A06 A08 A09
e1*2007/46*0363*.. 120-225 245/45R18 A32 A84 T00 T96 134 A14 A21 A58
- mit Allradlenkung A78 L04 Lim
V18 S04
BMW 5er-Reihe 120-225 225/50R18 A32 R37 T95 134 A02 A04 A05
5L 120-225 235/45R18 A10 R37 T94 T98 134 A06 A08 A09
e1*2007/46*0363*.. 120-225 245/45R18 A32 T00 T96 134 A14 A21 A58
- ohne Allradlenkung A78 L05 Lim
V18 S04
BMW 5er-Reihe 4x4 145-200 225/45R18 R37 T91 T95 134 A02 A04 A05
560X 145-200 235/40R18 R37 T91 T93 T95 134 A06 A08 A09
e1*2001/116*0322*.. 145-200 245/40R18 134 A12 A14 A21
A56 A78 Lim
S03
BMW 5er-Touring 4x4 145-200 225/45R18 R37 T95 134 A02 A04 A05
560X 145-200 235/40R18 R37 T93 T95 134 A06 A08 A09
e1*2001/116*0322*.. 145-200 245/40R18 T93 T97 134 A12 A14 A21
A56 A78 Car
S03
BMW X1 100-190 225/45R18 A10 T91 T95 A02 A04 A05
X1, X-N1 100-190 235/40R18 A32 T91 T95 A06 A08 A09
e1*2007/46*0275*..; 100-190 245/40R18 R03 A14 A21 A78
e1*2007/46*0454*.. V18 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

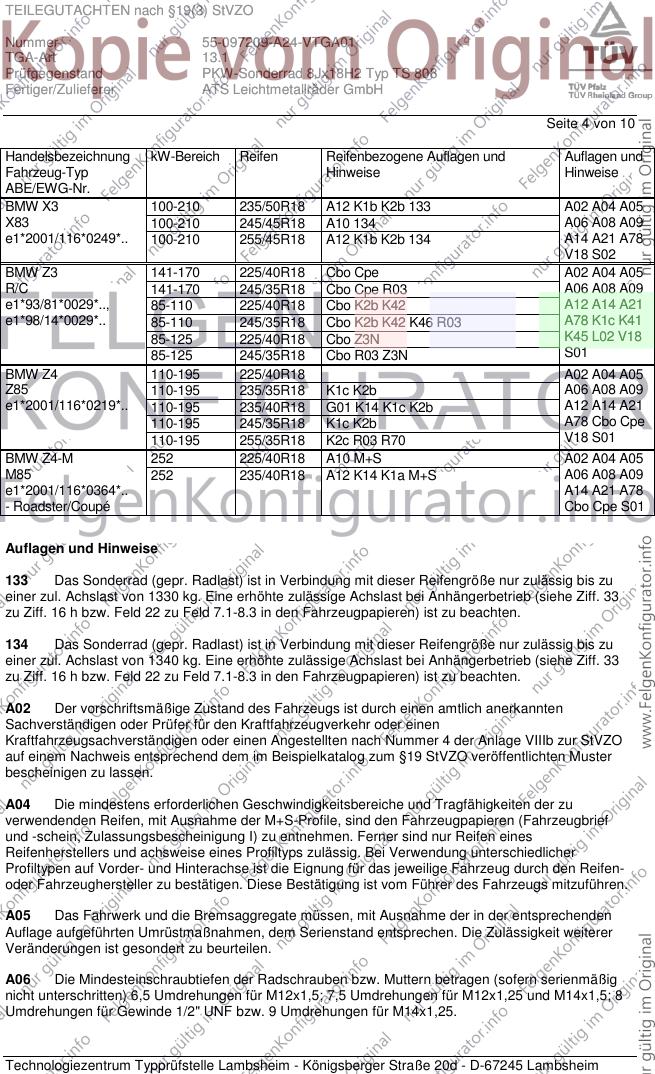

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-210 235/50R18 A12 K1b K2b 133 A02 A04 A05
X83 100-210 245/45R18 A10 134 A06 A08 A09
e1*2001/116*0249*.. 100-210 255/45R18 A12 K1b K2b 134 A14 A21 A78
V18 S02
BMW Z3 141-170 225/40R18 Cbo Cpe A02 A04 A05
R/C 141-170 245/35R18 Cbo Cpe R03 A06 A08 A09
e1*93/81*0029*.., 85-110 225/40R18 Cbo K2b K42 A12 A14 A21
e1*98/14*0029*.. 85-110 245/35R18 Cbo K2b K42 K46 R03 A78 K1c K41
85-125 225/40R18 Cbo Z3N K45 L02 V18
85-125 245/35R18 Cbo R03 Z3N S01
BMW Z4 110-195 225/40R18 A02 A04 A05
Z85 110-195 235/35R18 K1c K2b A06 A08 A09
e1*2001/116*0219*.. 110-195 235/40R18 G01 K14 K1c K2b A12 A14 A21
110-195 245/35R18 K1c K2b A78 Cbo Cpe
110-195 255/35R18 K2c R03 R70 V18 S01
BMW Z4-M 252 225/40R18 A10 M+S A02 A04 A05
M85 252 235/40R18 A12 K14 K1a M+S A06 A08 A09
e1*2001/116*0364*.. A14 A21 A78
- Roadster/Coupé Cbo Cpe S01
Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

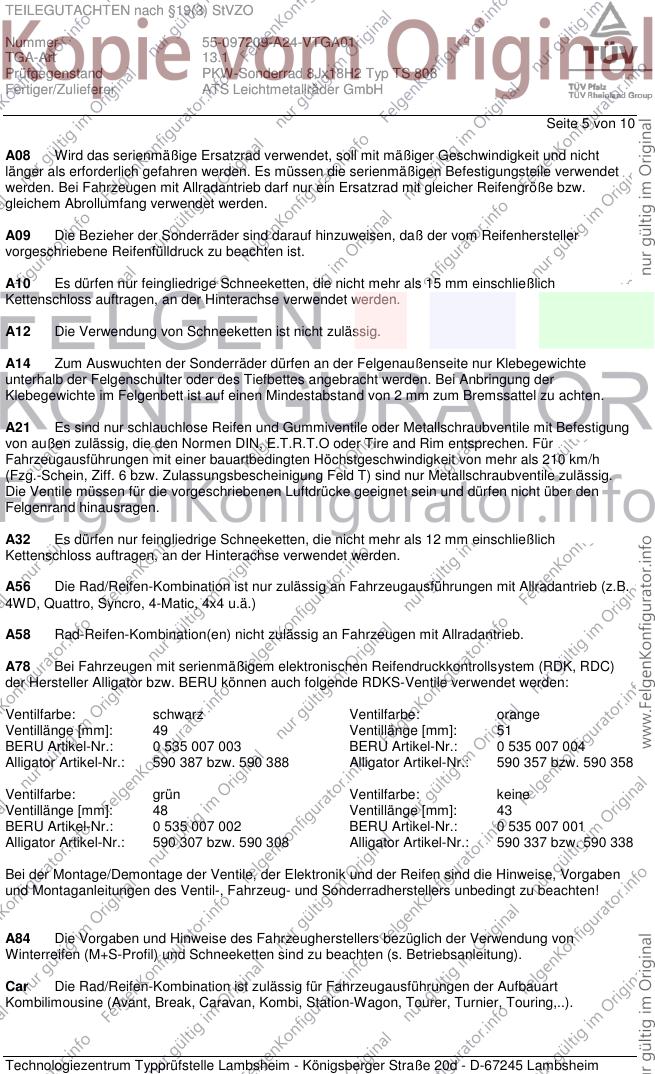

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 5 von 10
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A78 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz Ventilfarbe: orange
Ventillänge [mm]: 49 Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 003 BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 387 bzw. 590 388 Alligator Artikel-Nr.: 590 357 bzw. 590 358
Ventilfarbe: grün Ventilfarbe: keine
Ventillänge [mm]: 48 Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 002 BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 307 bzw. 590 308 Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 6 von 10
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 7 von 10
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 8 von 10
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 9 von 10
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind
folgende Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind,
möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18, 265/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, im September 2009 durchgeführt.
Die Verwendungsprüfung fand am 25. Oktober 2010 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-097209-A24-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Fertiger/Zulieferer ATS Leichtmetallräder GmbH
Seite 10 von 10

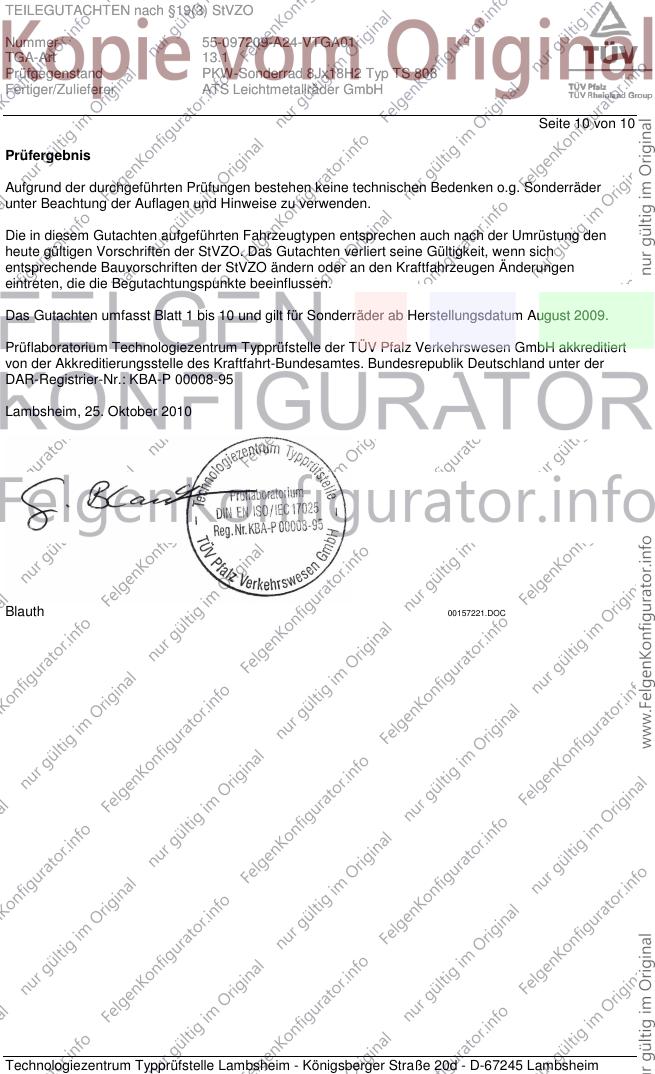

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2009.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 25. Oktober 2010
Blauth 00157221.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
