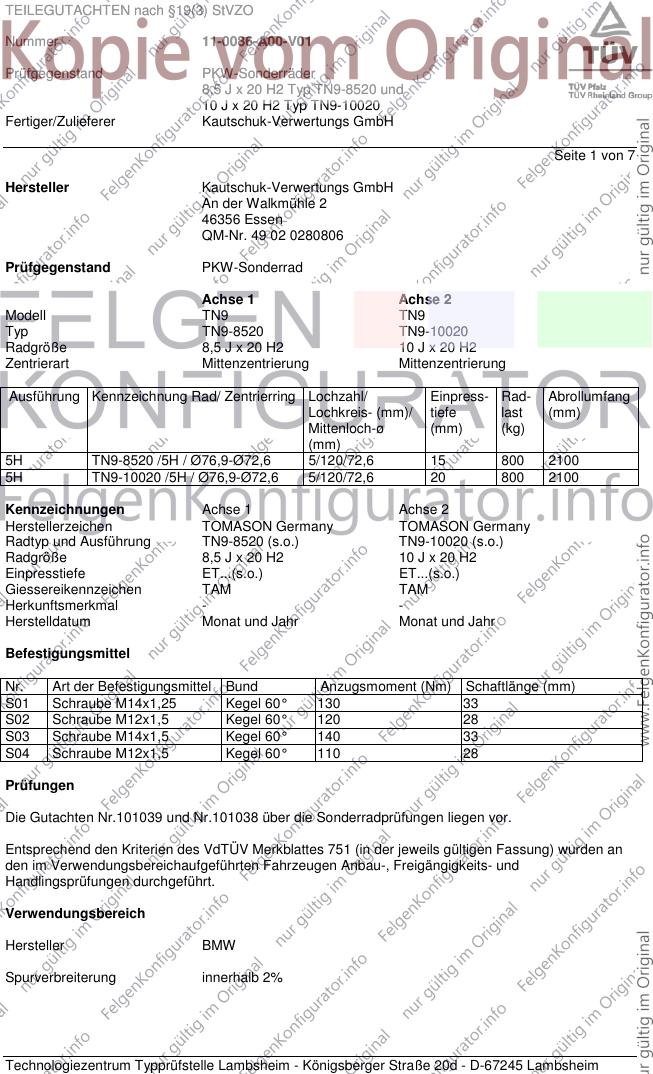

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0086-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 20 H2 Typ TN9-8520 und
10 J x 20 H2 Typ TN9-10020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 7
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell TN9 TN9
Typ TN9-8520 TN9-10020
Radgröße 8,5 J x 20 H2 10 J x 20 H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5H TN9-8520 /5H / Ø76,9-Ø72,6 5/120/72,6 15 800 2100
5H TN9-10020 /5H / Ø76,9-Ø72,6 5/120/72,6 20 800 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen TOMASON Germany TOMASON Germany
Radtyp und Ausführung TN9-8520 (s.o.) TN9-10020 (s.o.)
Radgröße 8,5 J x 20 H2 10 J x 20 H2
Einpresstiefe ET...(s.o.) ET...(s.o.)
Giessereikennzeichen TAM TAM
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,25 Kegel 60° 130 33
S02 Schraube M12x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Die Gutachten Nr.101039 und Nr.101038 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0086-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 20 H2 Typ TN9-8520 und
10 J x 20 H2 Typ TN9-10020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-GT 155-300 245/40R20 K1a R02 A02 A04 A05
GT, K-N1 155-300 275/35R20 K2c K6i K8k R03 T02 T98 158 A08 A09 A12
e1*2007/46*0215*..; Flh L05 NBF
e1*2007/46*0508*.. V20 S01
Gran Turismo
- ohne Allradlenkung
BMW 5er-GT 155-300 245/40R20 K1a R02 A02 A04 A05
GT, K-N1 155-300 275/35R20 K2c K6i K8t R03 T02 T98 158 A08 A09 A12
e1*2007/46*0215*..; Flh L04 NBF
e1*2007/46*0508*.. V20 S01
Gran Turismo
- mit Allradlenkung
BMW 5er-Reihe 110-270 245/30R20 K1a K41 R02 T90 A02 A04 A05
560L 110-270 255/30R20 K1a K41 K43 R02 T88 T92 A08 A09 A12
e1*2001/116*0230*.. 110-270 285/25R20 K2b K42 R03 R70 T93 A58 Lim V20
110-270 295/25R20 K2b K42 K44 R03 T95 S02
BMW 6er-Reihe 190-270 245/35R20 R02 A02 A04 A05
663C 190-270 255/35R20 R02 A08 A09 A12
e1*2001/116*0253*.. 190-270 255/35R20 R03 Cbo Cpe V20
190-270 275/30R20 R03 S02
190-270 285/30R20 K2b K42 R03
BMW 7er-Reihe 105-240 255/35R20 K1a K41 K45 R02 T93 T97 A02 A04 A05
7/G 105-240 285/30R20 K2c K42 K46 K56 K66 R03 T95 A08 A09 A12
e1*93/81*0007*.., T99 R70 V20 S04
e1*98/14*0007*..
BMW 7er-Reihe 155-400 245/40R20 K1a R02 A02 A04 A05
701, 7L 155-400 255/35R20 K1c R02 T97 A08 A09 A12
e1*2001/116*0490*.. 155-400 255/35R20 K2a K2b K6h K6i K8k R03 T97 L04 NBF V20
; 160 S01
e1*2007/46*0276*.. 155-400 275/35R20 K2c K6h K6i K8t R03 T02 T98
- mit Allradlenkung 158
BMW 7er-Reihe 155-400 245/40R20 K1a R02 A02 A04 A05
701, 7L 155-400 255/35R20 K1c R02 T93 T97 A08 A09 A12
e1*2001/116*0490*.. 155-400 255/35R20 K2a K2b K6g K6i K8g R03 T97 L05 NBF V20
; 160 S01
e1*2007/46*0276*.. 155-400 275/35R20 K2c K6h K6i K8k R03 T02 T98
- ohne Allradlenkung 158
BMW 7er-Reihe 150-327 245/40R20 R02 A02 A04 A05
765 150-327 255/35R20 R02 A08 A09 A12
e1*98/14,2001/116* 150-327 255/35R20 R03 T97 V20 S03
0172*00-06 150-327 275/35R20 R03 T02 T98
150-327 285/30R20 K2b R03 T95 T99
BMW 7er-Reihe 155-327 245/40R20 R02 A02 A04 A05
765 155-327 255/35R20 R02 A08 A09 A12
e1*2001/116* 155-327 255/35R20 R03 T97 V20 S03
0172*07-.. 155-327 275/35R20 K42 K46 R03 T02 T98
155-327 285/30R20 K2b K42 K46 R03 T95 T99
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0086-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 20 H2 Typ TN9-8520 und
10 J x 20 H2 Typ TN9-10020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z8 294 245/35R20 K1c R02 A02 A04 A05
Z52 294 285/30R20 K2c K56 R03 A08 A09 A12
e13*98/14*0054*.., V20 S04
e13*2001/116*0054*
.
Auflagen und Hinweise
158 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1580 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0086-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 20 H2 Typ TN9-8520 und
10 J x 20 H2 Typ TN9-10020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 7
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0086-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 20 H2 Typ TN9-8520 und
10 J x 20 H2 Typ TN9-10020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 7
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm vor bis 200mm hinter
Radmitte um 15mm aufzuweiten.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0086-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 20 H2 Typ TN9-8520 und
10 J x 20 H2 Typ TN9-10020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

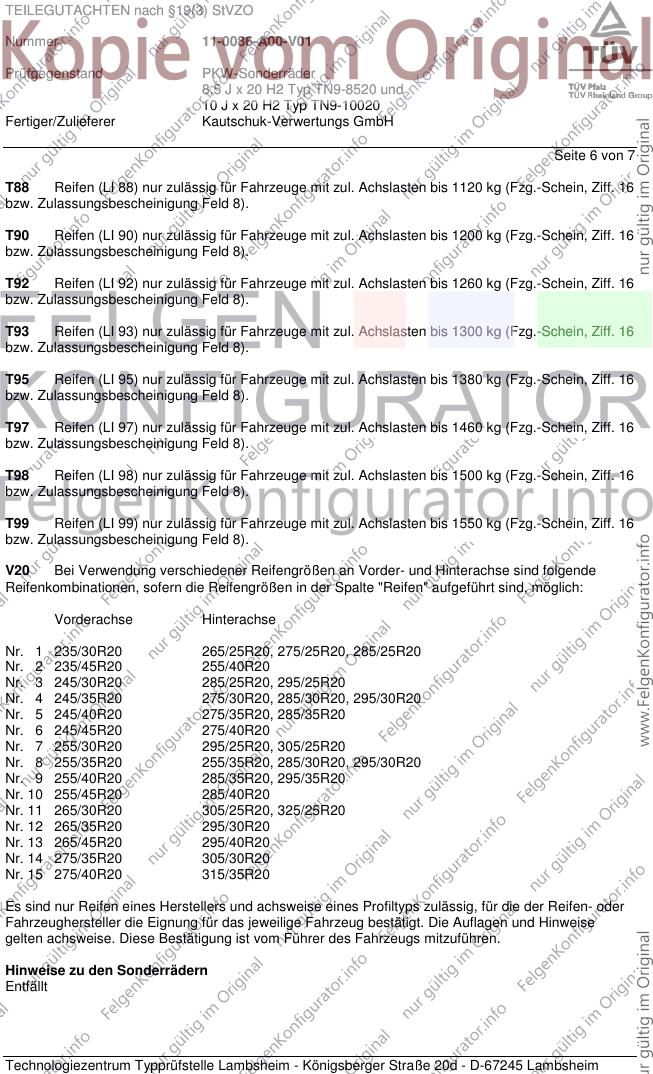

Seite 6 von 7
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 2 235/45R20 255/40R20
Nr. 3 245/30R20 285/25R20, 295/25R20
Nr. 4 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 5 245/40R20 275/35R20, 285/35R20
Nr. 6 245/45R20 275/40R20
Nr. 7 255/30R20 295/25R20, 305/25R20
Nr. 8 255/35R20 255/35R20, 285/30R20, 295/30R20
Nr. 9 255/40R20 285/35R20, 295/35R20
Nr. 10 255/45R20 285/40R20
Nr. 11 265/30R20 305/25R20, 325/25R20
Nr. 12 265/35R20 295/30R20
Nr. 13 265/45R20 295/40R20
Nr. 14 275/35R20 305/30R20
Nr. 15 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Hinweise zu den Sonderrädern
Entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0086-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 20 H2 Typ TN9-8520 und
10 J x 20 H2 Typ TN9-10020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

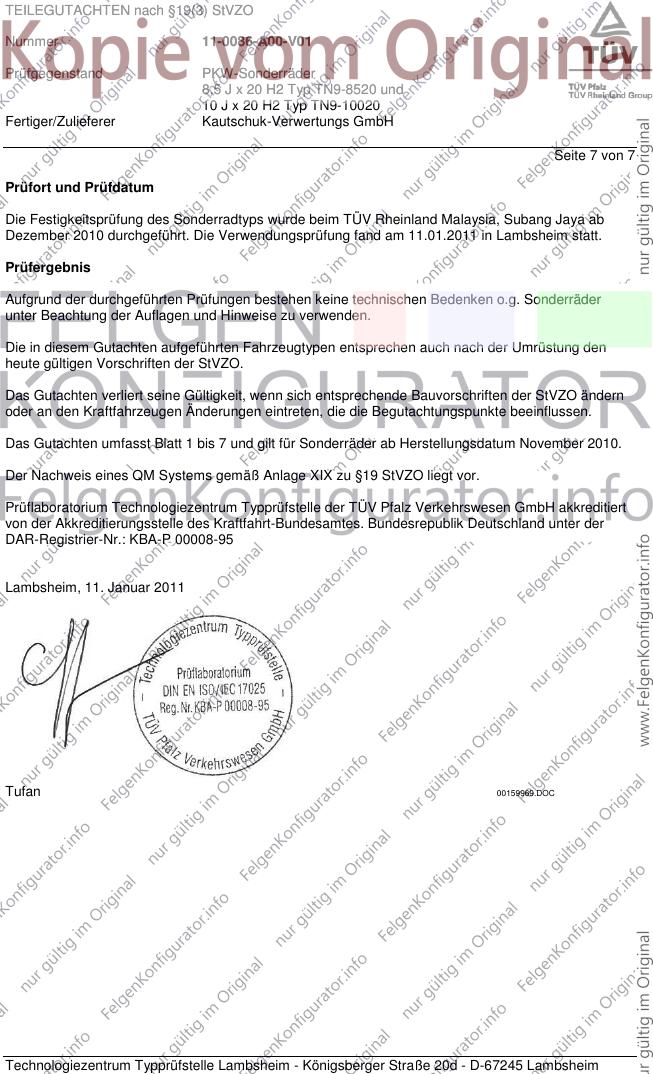

Seite 7 von 7
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland Malaysia, Subang Jaya ab
Dezember 2010 durchgeführt. Die Verwendungsprüfung fand am 11.01.2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2010.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11. Januar 2011
Tufan 00159969.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
