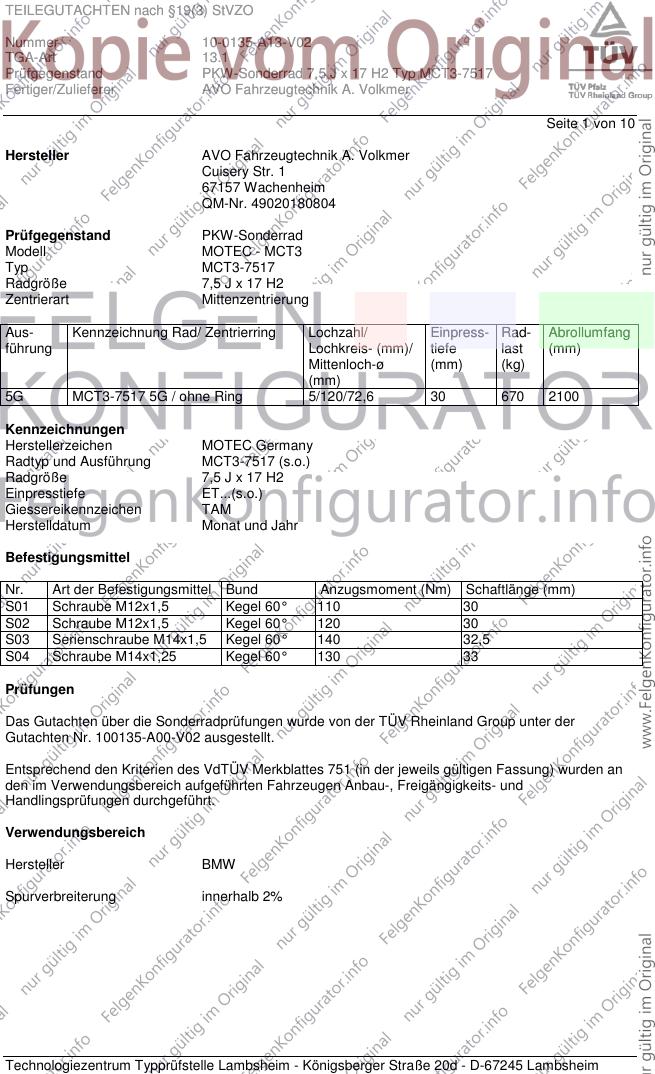

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 1 von 10
Hersteller AVO Fahrzeugtechnik A. Volkmer
Cuisery Str. 1
67157 Wachenheim
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT3
Typ MCT3-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5G MCT3-7517 5G / ohne Ring 5/120/72,6 30 670 2100
Kennzeichnungen
Herstellerzeichen MOTEC Germany
Radtyp und Ausführung MCT3-7517 (s.o.)
Radgröße 7,5 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30
S02 Schraube M12x1,5 Kegel 60° 120 30
S03 Serienschraube M14x1,5 Kegel 60° 140 32,5
S04 Schraube M14x1,25 Kegel 60° 130 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 100135-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

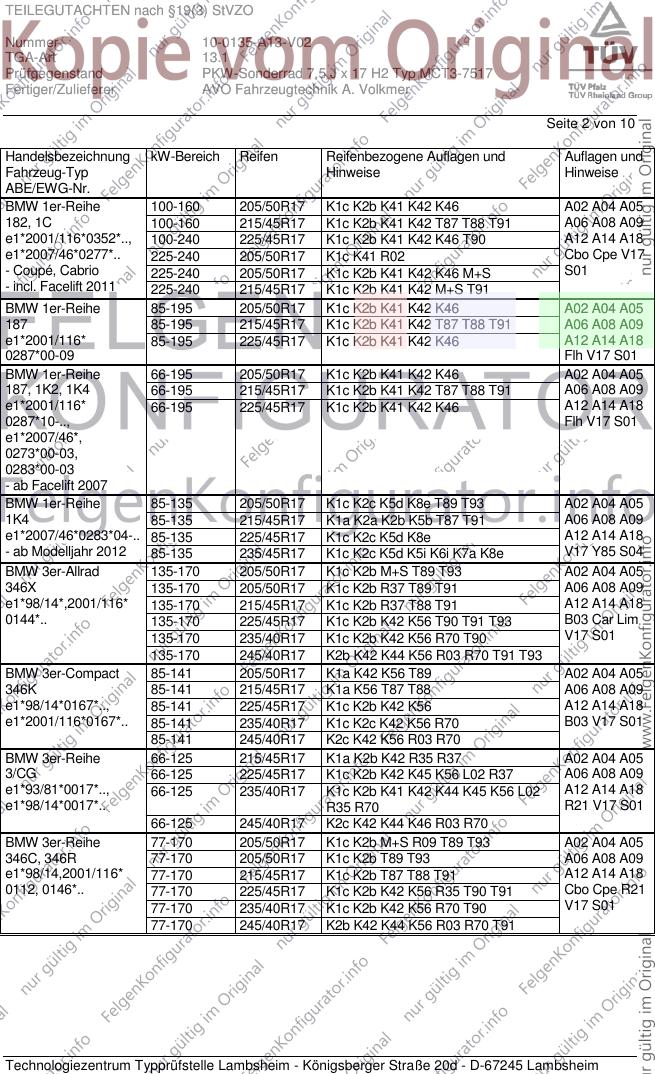

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 205/50R17 K1c K2b K41 K42 K46 A02 A04 A05
182, 1C 100-160 215/45R17 K1c K2b K41 K42 T87 T88 T91 A06 A08 A09
e1*2001/116*0352*.., 100-240 225/45R17 K1c K2b K41 K42 K46 T90 A12 A14 A18
e1*2007/46*0277*.. 225-240 205/50R17 K1c K41 R02 Cbo Cpe V17
- Coupé, Cabrio 225-240 205/50R17 K1c K2b K41 K42 K46 M+S S01
- incl. Facelift 2011 225-240 215/45R17 K1c K2b K41 K42 M+S T91
BMW 1er-Reihe 85-195 205/50R17 K1c K2b K41 K42 K46 A02 A04 A05
187 85-195 215/45R17 K1c K2b K41 K42 T87 T88 T91 A06 A08 A09
e1*2001/116* 85-195 225/45R17 K1c K2b K41 K42 K46 A12 A14 A18
0287*00-09 Flh V17 S01
BMW 1er-Reihe 66-195 205/50R17 K1c K2b K41 K42 K46 A02 A04 A05
187, 1K2, 1K4 66-195 215/45R17 K1c K2b K41 K42 T87 T88 T91 A06 A08 A09
e1*2001/116* 66-195 225/45R17 K1c K2b K41 K42 K46 A12 A14 A18
0287*10-.., Flh V17 S01
e1*2007/46*,
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 85-135 205/50R17 K1c K2c K5d K8e T89 T93 A02 A04 A05
1K4 85-135 215/45R17 K1a K2a K2b K5b T87 T91 A06 A08 A09
e1*2007/46*0283*04-.. 85-135 225/45R17 K1c K2c K5d K8e A12 A14 A18
- ab Modelljahr 2012 85-135 235/45R17 K1c K2c K5d K5i K6i K7a K8e V17 Y85 S04
BMW 3er-Allrad 135-170 205/50R17 K1c K2b M+S T89 T93 A02 A04 A05
346X 135-170 205/50R17 K1c K2b R37 T89 T91 A06 A08 A09
e1*98/14*,2001/116* 135-170 215/45R17 K1c K2b R37 T88 T91 A12 A14 A18
0144*.. 135-170 225/45R17 K1c K2b K42 K56 T90 T91 T93 B03 Car Lim
135-170 235/40R17 K1c K2b K42 K56 R70 T90 V17 S01
135-170 245/40R17 K2b K42 K44 K56 R03 R70 T91 T93
BMW 3er-Compact 85-141 205/50R17 K1a K42 K56 T89 A02 A04 A05
346K 85-141 215/45R17 K1a K56 T87 T88 A06 A08 A09
e1*98/14*0167*.., 85-141 225/45R17 K1c K2b K42 K56 A12 A14 A18
e1*2001/116*0167*.. 85-141 235/40R17 K1c K2c K42 K56 R70 B03 V17 S01
85-141 245/40R17 K2c K42 K56 R03 R70
BMW 3er-Reihe 66-125 215/45R17 K1a K2b K42 R35 R37 A02 A04 A05
3/CG 66-125 225/45R17 K1c K2b K42 K45 K56 L02 R37 A06 A08 A09
e1*93/81*0017*.., 66-125 235/40R17 K1c K2b K41 K42 K44 K45 K56 L02 A12 A14 A18
e1*98/14*0017*.. R35 R70 R21 V17 S01
66-125 245/40R17 K2c K42 K44 K46 R03 R70
BMW 3er-Reihe 77-170 205/50R17 K1c K2b M+S R09 T89 T93 A02 A04 A05
346C, 346R 77-170 205/50R17 K1c K2b T89 T93 A06 A08 A09
e1*98/14,2001/116* 77-170 215/45R17 K1c K2b T87 T88 T91 A12 A14 A18
0112, 0146*.. 77-170 225/45R17 K1c K2b K42 K56 R35 T90 T91 Cbo Cpe R21
77-170 235/40R17 K1c K2b K42 K56 R70 T90 V17 S01
77-170 245/40R17 K2b K42 K44 K56 R03 R70 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

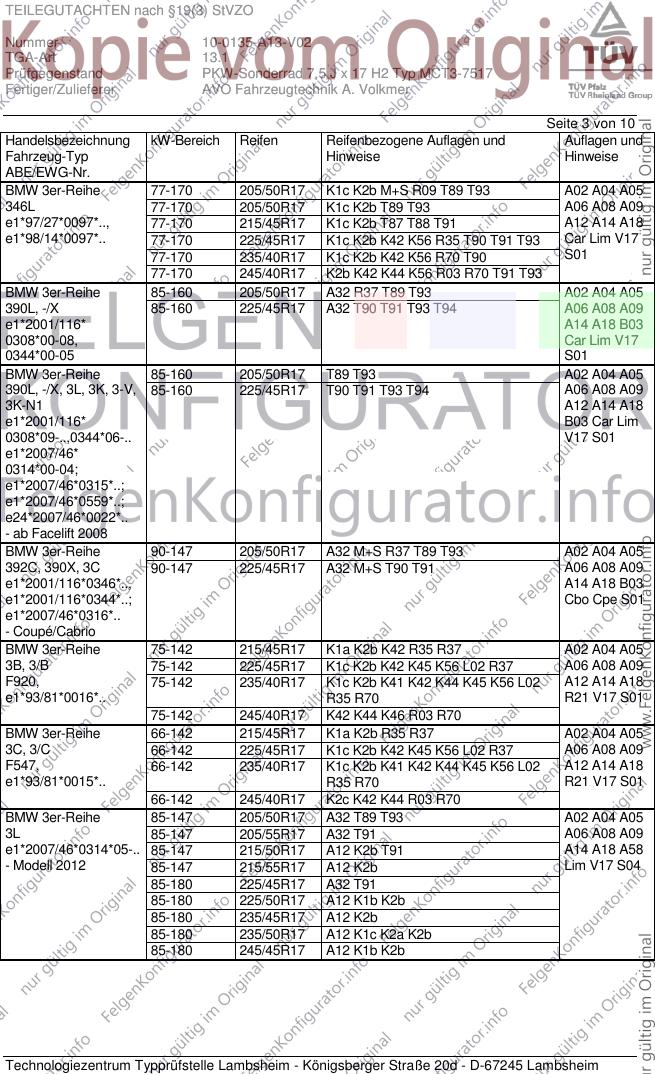

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 K1c K2b M+S R09 T89 T93 A02 A04 A05
346L 77-170 205/50R17 K1c K2b T89 T93 A06 A08 A09
e1*97/27*0097*.., 77-170 215/45R17 K1c K2b T87 T88 T91 A12 A14 A18
e1*98/14*0097*.. 77-170 225/45R17 K1c K2b K42 K56 R35 T90 T91 T93 Car Lim V17
77-170 235/40R17 K1c K2b K42 K56 R70 T90 S01
77-170 245/40R17 K2b K42 K44 K56 R03 R70 T91 T93
BMW 3er-Reihe 85-160 205/50R17 A32 R37 T89 T93 A02 A04 A05
390L, -/X 85-160 225/45R17 A32 T90 T91 T93 T94 A06 A08 A09
e1*2001/116* A14 A18 B03
0308*00-08, Car Lim V17
0344*00-05 S01
BMW 3er-Reihe 85-160 205/50R17 T89 T93 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-160 225/45R17 T90 T91 T93 T94 A06 A08 A09
3K-N1 A12 A14 A18
e1*2001/116* B03 Car Lim
0308*09-..,0344*06-.. V17 S01
e1*2007/46*
0314*00-04;
e1*2007/46*0315*..;
e1*2007/46*0559*..;
e24*2007/46*0022*..
- ab Facelift 2008
BMW 3er-Reihe 90-147 205/50R17 A32 M+S R37 T89 T93 A02 A04 A05
392C, 390X, 3C 90-147 225/45R17 A32 M+S T90 T91 A06 A08 A09
e1*2001/116*0346*.., A14 A18 B03
e1*2001/116*0344*..; Cbo Cpe S01
e1*2007/46*0316*..
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/45R17 K1a K2b K42 R35 R37 A02 A04 A05
3B, 3/B 75-142 225/45R17 K1c K2b K42 K45 K56 L02 R37 A06 A08 A09
F920, 75-142 235/40R17 K1c K2b K41 K42 K44 K45 K56 L02 A12 A14 A18
e1*93/81*0016*.. R35 R70 R21 V17 S01
75-142 245/40R17 K42 K44 K46 R03 R70
BMW 3er-Reihe 66-142 215/45R17 K1a K2b R35 R37 A02 A04 A05
3C, 3/C 66-142 225/45R17 K1c K2b K42 K45 K56 L02 R37 A06 A08 A09
F547, 66-142 235/40R17 K1c K2b K41 K42 K44 K45 K56 L02 A12 A14 A18
e1*93/81*0015*.. R35 R70 R21 V17 S01
66-142 245/40R17 K2c K42 K44 R03 R70
BMW 3er-Reihe 85-147 205/50R17 A32 T89 T93 A02 A04 A05
3L 85-147 205/55R17 A32 T91 A06 A08 A09
e1*2007/46*0314*05-.. 85-147 215/50R17 A12 K2b T91 A14 A18 A58
- Modell 2012 85-147 215/55R17 A12 K2b Lim V17 S04
85-180 225/45R17 A32 T91
85-180 225/50R17 A12 K1b K2b
85-180 235/45R17 A12 K2b
85-180 235/50R17 A12 K1c K2a K2b
85-180 245/45R17 A12 K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 210-217 215/45R17 K1a K2b K42 M+S A02 A04 A05
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K44 K45 K56 R35 A06 A08 A09
G191, R70 A12 A14 A18
e1*93/81*0032*.. R21 S01
BMW 5er-Reihe 4x4 145-200 225/50R17 K1a 134 A02 A04 A05
560X 145-200 235/45R17 T93 T94 134 A06 A08 A09
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b 134 A12 A14 A18
A56 B03 Lim
S02
BMW 5er-Touring 4x4 145-200 225/50R17 K1a T94 T98 134 A02 A04 A05
560X 145-200 235/45R17 T93 T94 T97 134 A06 A08 A09
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b T95 T99 134 A12 A14 A18
A56 B03 Car
S02
BMW X1 100-190 225/50R17 A12 A02 A04 A05
X1, X-N1, X1-N1 100-190 235/45R17 A32 A06 A08 A09
e1*2007/46*0275*..; 100-190 245/45R17 A12 A14 A18 V17
e1*2007/46*0454*..; S02
e24*2007/46*0024*..
BMW X3 120-190 205/65R17 A10 M+S T96 132 A02 A04 A05
X3 120-190 215/60R17 A32 M+S T00 T96 134 A06 A08 A09
e1*2007/46*0512*..; 120-190 225/60R17 A91 132 A14 A18 B03
e1*2007/46*0454*.. 120-190 235/55R17 A12 K1a K2b 134 S04
120-190 245/55R17 A12 K1a K2b 132
BMW X3 100-160 215/60R17 A10 134 A02 A04 A05
X83 100-160 225/55R17 A10 134 A06 A08 A09
e1*2001/116*0249*.. 100-160 235/55R17 A12 K1b K2b 134 A14 A18 B03
100-160 245/50R17 A12 K1b K2b 134 S03
100-160 245/55R17 A12 K1b K2b 132
100-160 255/50R17 A12 K1a K1b K2b 134
100-200 215/60R17 A10 M+S R37 134
100-200 225/55R17 A10 M+S R37 134
100-200 235/55R17 A12 K1b K2b M+S 134
100-200 245/50R17 A12 K1b K2b M+S 134
100-200 245/55R17 A12 K1b K2b M+S 132
BMW Z3 141-170 225/45R17 Cbo Cpe A02 A04 A05
R/C 141-170 235/40R17 Cbo Cpe R70 A06 A08 A09
e1*93/81*0029*.., 141-170 245/40R17 Cbo Cpe K2b K42 K46 R03 R70 A12 A14 A18
e1*98/14*0029*.. 85-110 215/45R17 Cbo K2b K42 K1a K41 V17
85-110 225/45R17 Cbo K2b K42 L02 S01
85-110 235/40R17 Cbo K2b K42 L02 R70
85-110 245/40R17 Cbo K2c K42 K46 R03 R70
85-125 215/45R17 Cbo Z3N
85-125 225/45R17 Cbo K41 Z3N
85-125 235/40R17 Cbo K42 L02 R70 Z3N
85-125 245/40R17 Cbo K2b K42 K46 R03 R70 Z3N
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

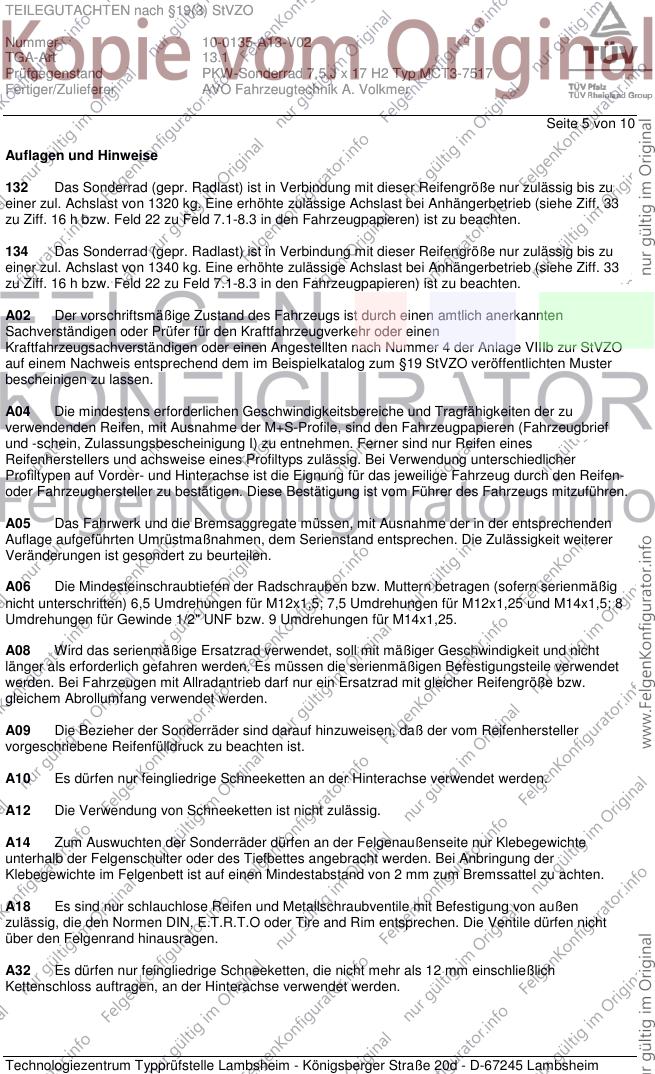

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 5 von 10
Auflagen und Hinweise
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer

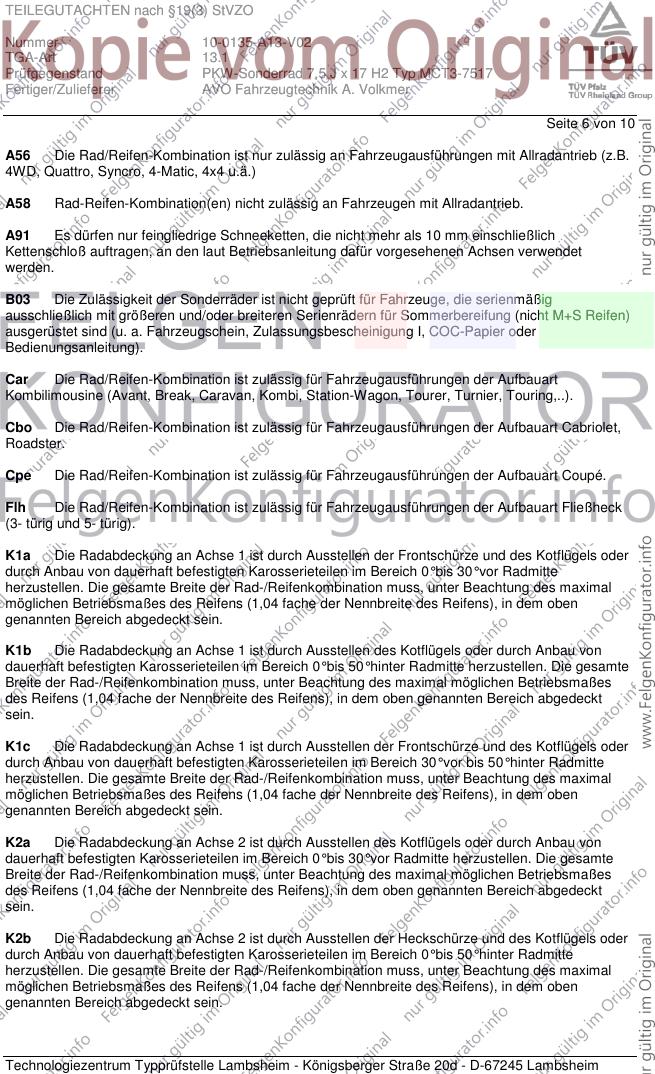

Seite 6 von 10
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 7 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer

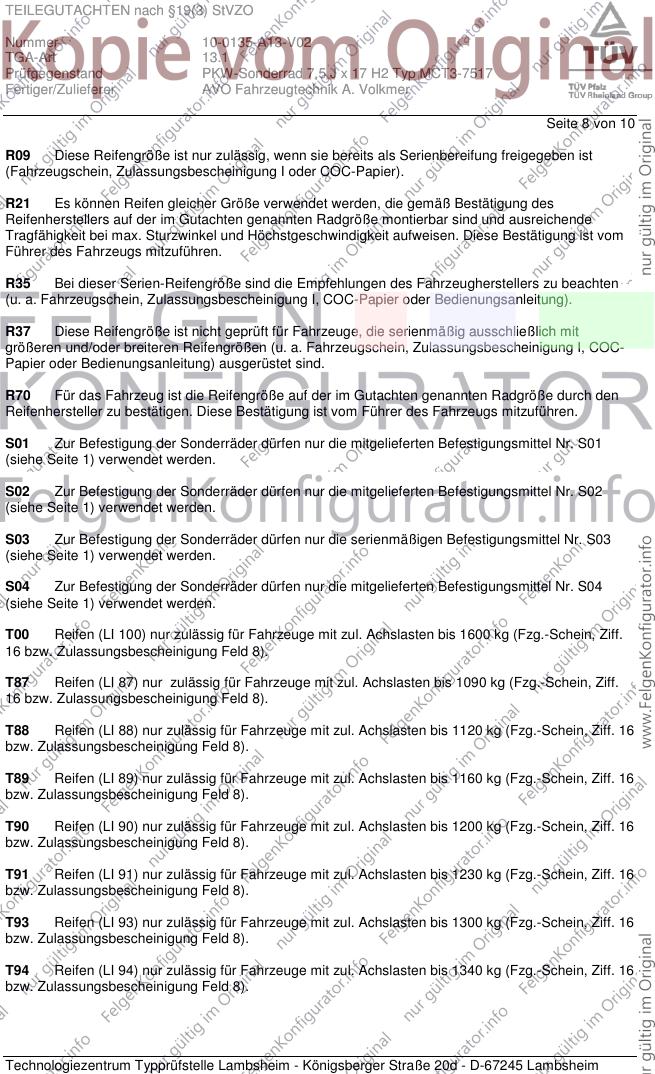

Seite 8 von 10
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 9 von 10
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia ab Januar 2010
durchgeführt. Die Verwendungsprüfung fand am 5. April 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0135-A13-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ MCT3-7517
Fertiger/Zulieferer AVO Fahrzeugtechnik A. Volkmer
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. April 2012
Tufan 00179122.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
