TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 11
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell TN9 TN9
Typ TN9-8518 TN9-9518
Radgröße 8,5 J x 18 H2 9,5 J x 18 H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5G TN9-8518 /5G / ohne Ring 5/120/72,6 35 720 2100
5G TN9-9518 /5G / ohne Ring 5/120/72,6 35 720 2100
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen TOMASON TOMASON
Radtyp und Ausführung TN9-8518 (s.o.) TN9-9518 (s.o.)
Radgröße 8,5 J x 18 H2 9,5 J x 18 H2
Einpresstiefe ET...(s.o.) ET...(s.o.)
Giessereikennzeichen TAM TAM
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30
S02 Serienschraube M14x1,5 Kegel 60° 140 32,5
S03 Schraube M12x1,5 Kegel 60° 120 30
S04 Schraube M14x1,25 Kegel 60° 130 33
Prüfungen
Die Gutachten Nr.110936 und Nr.110937 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-240 215/40R18 K1c K41 R02 A02 A04 A05
182, 1C 100-240 225/40R18 K1c K41 K43 R02 A06 A08 A09
e1*2001/116*0352*.. 100-240 225/40R18 K2a K2b K42 K44 K46 R03 R70 A12 A15 A18
, T88 Cbo Cpe
e1*2007/46*0277*.. 100-240 245/35R18 K2c K42 K44 K46 R03 T88 M01
- Coupé, Cabrio 100-240 255/35R18 K2c K42 K44 K46 R03 V18 S01
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/40R18 K1c K41 R02 A02 A04 A05
187 85-195 225/40R18 K1c K41 K43 R02 A06 A08 A09
e1*2001/116* 85-195 225/40R18 K2c K42 K44 K46 R03 R70 T88 A12 A15 A18
0287*00-09 85-195 245/35R18 K2c K42 K44 K46 R03 T88 Flh M01 V18
85-195 255/35R18 K2c K42 K44 K46 R03 S01
BMW 1er-Reihe 66-195 215/40R18 K1c K41 R02 A02 A04 A05
187, 1K2, 1K4 66-195 225/40R18 K1c K41 K43 R02 A06 A08 A09
e1*2001/116* 66-195 225/40R18 K2c K42 K44 K46 R03 R70 T88 A12 A15 A18
0287*10-.., 66-195 245/35R18 K2c K42 K44 K46 R03 T88 Flh M01 V18
e1*2007/46*, 66-195 255/35R18 K2c K42 K44 K46 R03 S01
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 3er-Allrad 135-170 225/40R18 K1c R02 R35 A02 A04 A05
346X 135-170 235/40R18 G01 K2c K44 R03 T91 T94 A06 A08 A09
e1*98/14*,2001/116* 135-170 235/40R18 G01 K1c K41 R02 T91 T94 A12 A15 A18
0144*.. 135-170 245/35R18 K2c K44 R03 T88 T89 Car K42 K46
135-170 255/35R18 K2c K44 R03 R35 T90 T94 K56 Lim M01
135-170 265/35R18 K2c K44 R03 R21 V18 S01
BMW 3er-Compact 85-141 225/40R18 R03 R35 R70 T88 T89 A02 A04 A05
346K 85-141 225/40R18 R02 R35 R70 T88 T89 A06 A08 A09
e1*98/14*0167*.., 85-141 235/40R18 G01 R03 A12 A15 A18
e1*2001/116*0167*.. 85-141 235/40R18 G01 K41 R02 K1c K2c K42
85-141 245/35R18 K44 R03 T88 T89 K56 M01 V18
85-141 255/35R18 K44 R03 R35 S01
85-141 265/35R18 K44 R03
BMW 3er-Reihe 66-125 225/40R18 K1c K45 R02 A02 A04 A05
3/CG 66-125 235/40R18 G01 K2c R03 A06 A08 A09
e1*93/81*0017*.., 66-125 235/40R18 G01 K1c K41 K45 R02 A12 A15 A18
e1*98/14*0017*.. 66-125 245/35R18 K2c R03 K42 K44 K46
K56 L02 M01
V18 S01
BMW 3er-Reihe 77-170 225/40R18 K1c R02 R35 A02 A04 A05
346C, 346R 77-170 235/40R18 G01 K2c R03 A06 A08 A09
e1*98/14,2001/116* 77-170 235/40R18 G01 K1c K41 R02 A12 A15 A18
0112, 0146*.. 77-170 245/35R18 K2c R03 T88 T89 Cbo Cpe K42
77-170 255/35R18 K2c R03 R35 T90 K44 K46 K56
77-170 265/35R18 K2c R03 T93 M01 V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 225/40R18 K2c R03 R70 A02 A04 A05
346L 77-170 225/40R18 K1c K41 R02 R70 A06 A08 A09
e1*97/27*0097*.., 77-170 235/40R18 G01 K2c R03 T91 T94 A12 A15 A18
e1*98/14*0097*.. 77-170 235/40R18 G01 K1c K41 R02 T91 T94 Car K42 K44
77-170 245/35R18 K2c R03 K46 K56 Lim
77-170 255/35R18 K2c R03 R35 M01 R21
V18 S01
BMW 3er-Reihe 85-240 225/40R18 R02 T88 T89 T91 T92 A02 A04 A05
390L, -/X; 3L, 3K, 3- 85-240 235/40R18 R02 T91 T93 T95 A06 A08 A09
V, 3K-N1 85-240 245/35R18 K2b K6b R03 T88 T89 T92 A12 A15 A18
e1*2001/116* 85-240 255/35R18 K2b K6b R03 T90 T94 Car Lim M01
0308*09-..,0344*06- 85-240 265/35R18 K2b K6b K8d R03 T93 T97 V18 S01
..
e1*2007/46*0314*00
-04;
e1*2007/46*0315*..;
e1*2007/46*0559*..;
e24*2007/46*0022*..
- ab Facelift 2008
BMW 3er-Reihe 85-225 225/40R18 R02 T88 A02 A04 A05
390L, 390X 85-225 235/40R18 K42 R03 T93 T95 A06 A08 A09
e1*2001/116* 85-225 235/40R18 R02 T93 T95 A12 A15 A18
0308*00-08, 85-225 245/35R18 K42 R03 T88 T92 Car Lim M01
0344*00-05 85-225 255/35R18 K2b K42 R03 T90 T94 V18 S01
85-225 265/35R18 K2b K42 K44 R03 T93
BMW 3er-Reihe 90-240 225/40R18 K1a R02 A02 A04 A05
392C, 390X; 3C 90-240 235/40R18 K1c K42 R02 A06 A08 A09
e1*2001/116*0346*.. 90-240 235/40R18 K42 R03 T91 T93 T95 A12 A15 A18
, 90-240 245/35R18 K42 R03 T88 T92 Cbo Cpe
e1*2001/116*0344*.. 90-240 255/35R18 K2b K42 R03 T90 M01
; 90-240 265/35R18 K2b K42 K44 R03 V18 S01
e1*2007/46*0316*..
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/40R18 K1c K45 R02 T88 A02 A04 A05
3B, 3/B 75-142 235/40R18 G01 K2c R03 A06 A08 A09
F920, 75-142 235/40R18 G01 K1c K41 K45 R02 A12 A15 A18
e1*93/81*0016*.. 75-142 245/35R18 K2c R03 T88 K42 K44 K46
75-142 255/35R18 K2c R03 K56 L02 M01
R21 V18 S01
BMW 3er-Reihe 66-142 235/40R18 G01 K2c R03 A02 A04 A05
3C, 3/C 66-142 235/40R18 G01 K1c K41 K45 R02 A06 A08 A09
F547, 66-142 245/35R18 K2c R03 T88 A12 A15 A18
e1*93/81*0015*.. 66-142 255/35R18 K2c Nco R03 K42 K44 K46
K56 L02 M01
R21 V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 210-217 235/40R18 G01 K2c R03 A02 A04 A05
M3B, M3/B 210-217 235/40R18 G01 K1c K41 R02 A06 A08 A09
G191, 236 225/40R18 K1c R02 A12 A15 A18
e1*93/81*0032*.. 236 245/35R18 K2c R03 K42 K44 K45
236 255/35R18 K2c R03 K46 K56 L02
M01 R70
V18 S01
BMW 5er-Reihe 4x4 145-200 225/45R18 R02 R37 A02 A04 A05
560X 145-200 235/40R18 R02 R37 A06 A08 A09
e1*2001/116*0322*.. 145-200 245/40R18 K2b K42 R03 T93 T97 A12 A15 A18
145-200 245/40R18 K1a K1b R02 T93 T97 A56 Lim M01
145-200 255/40R18 K2b K42 K44 K56 R03 V18 S03
145-200 255/40R18 K1c K41 R02
145-200 265/35R18 K2b K42 K56 R03 T93 T97
145-200 275/35R18 K2b K42 K44 K56 R03
145-200 285/35R18 K2c K42 K44 K56 R03
BMW 5er-Touring 145-200 225/45R18 R02 R37 A02 A04 A05
4x4 145-200 235/40R18 R02 R37 A06 A08 A09
560X 145-200 245/40R18 K1a K1b R02 A12 A15 A18
e1*2001/116*0322*.. 145-200 245/40R18 K2b K42 R03 T93 T97 A56 Car M01
145-200 255/40R18 K1c K41 R02 V18 S03
145-200 255/40R18 K2b K42 K56 R03 T95 T99
145-200 265/35R18 K2b K42 K56 R03 T93 T97
145-200 275/35R18 K2b K42 K56 R03 T95 T99
145-200 285/35R18 K2c K42 K44 K56 K66 R03
BMW X3 120-190 235/50R18 K1a R02 R37 A02 A04 A05
X3 120-230 245/50R18 K1a R02 A06 A08 A09
e1*2007/46*0512*..; 120-230 255/45R18 K1a R02 A12 A15 A18
e1*2007/46*0454*.. 120-230 255/45R18 K2b R03 144 M01 V18 S04
120-230 275/45R18 K1a K1b R02
120-230 275/45R18 K2b K6v R03 141
120-230 285/40R18 K2a K2b K4i K4w K6x K8a R03
144
BMW X3 100-210 235/50R18 K1b R02 A02 A04 A05
X83 100-210 245/45R18 R02 A06 A08 A09
e1*2001/116*0249*.. 100-210 255/45R18 K2b R03 A12 A15 A18
100-210 255/45R18 K1b R02 M01 V18 S02
100-210 275/40R18 K2b R03
100-210 285/40R18 K2b R03
BMW X5 135-235 255/50R18 K1a R02 R37 R70 A02 A04 A05
X53 135-235 255/55R18 K1a R02 R70 A06 A07 A08
e1*98/14*0153*.., A09 A12 A15
e1*2001/116*0153*.. A18 M01 V18
Y65 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

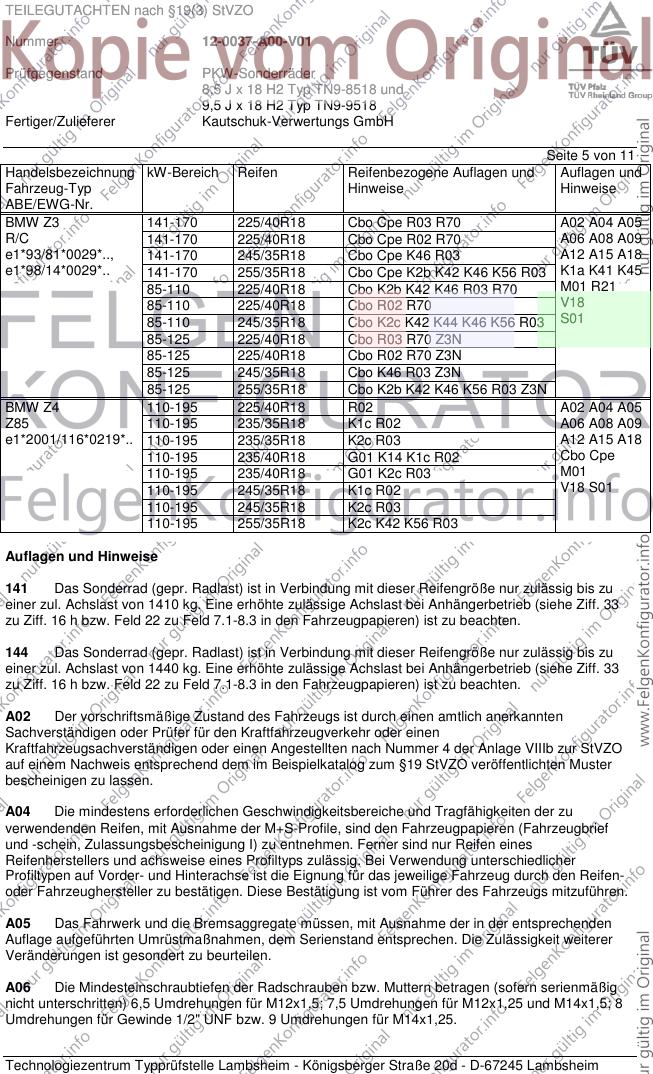

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z3 141-170 225/40R18 Cbo Cpe R03 R70 A02 A04 A05
R/C 141-170 225/40R18 Cbo Cpe R02 R70 A06 A08 A09
e1*93/81*0029*.., 141-170 245/35R18 Cbo Cpe K46 R03 A12 A15 A18
e1*98/14*0029*.. 141-170 255/35R18 Cbo Cpe K2b K42 K46 K56 R03 K1a K41 K45
85-110 225/40R18 Cbo K2b K42 K46 R03 R70 M01 R21
85-110 225/40R18 Cbo R02 R70 V18
85-110 245/35R18 Cbo K2c K42 K44 K46 K56 R03 S01
85-125 225/40R18 Cbo R03 R70 Z3N
85-125 225/40R18 Cbo R02 R70 Z3N
85-125 245/35R18 Cbo K46 R03 Z3N
85-125 255/35R18 Cbo K2b K42 K46 K56 R03 Z3N
BMW Z4 110-195 225/40R18 R02 A02 A04 A05
Z85 110-195 235/35R18 K1c R02 A06 A08 A09
e1*2001/116*0219*.. 110-195 235/35R18 K2c R03 A12 A15 A18
110-195 235/40R18 G01 K14 K1c R02 Cbo Cpe
110-195 235/40R18 G01 K2c R03 M01
110-195 245/35R18 K1c R02 V18 S01
110-195 245/35R18 K2c R03
110-195 255/35R18 K2c K42 K56 R03
Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 11
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

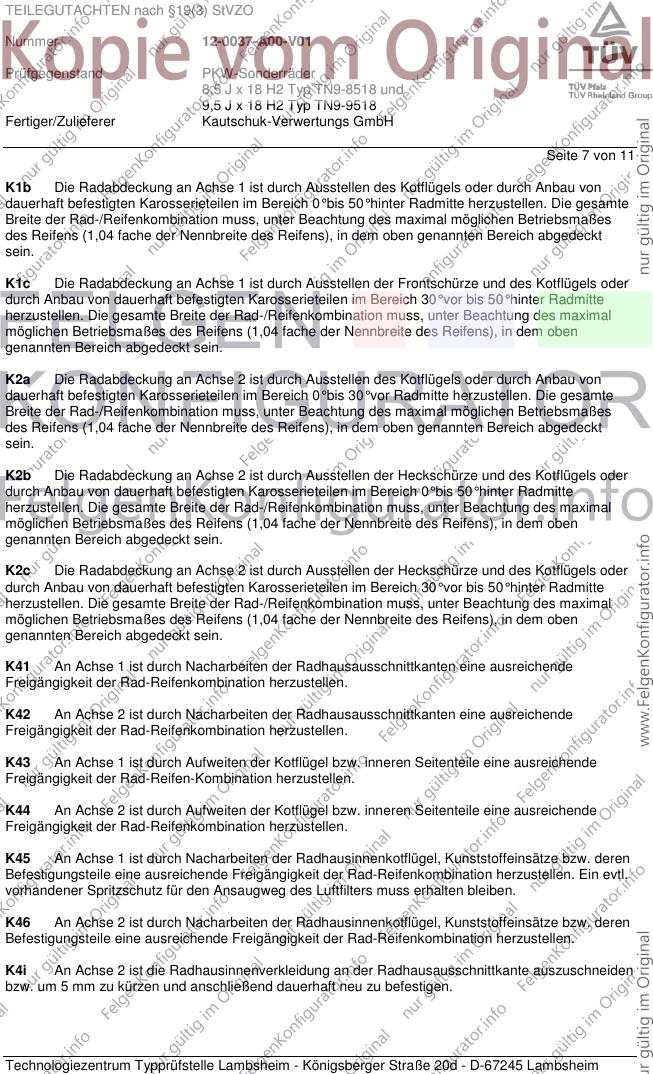

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 11
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Aufbauart
Compact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

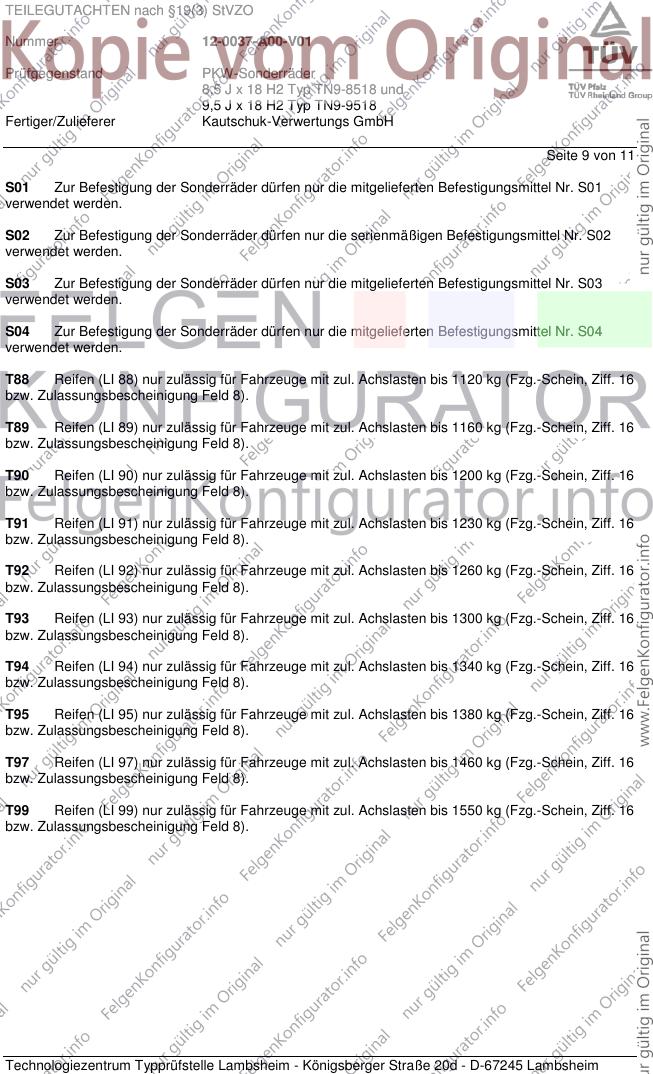

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 11
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

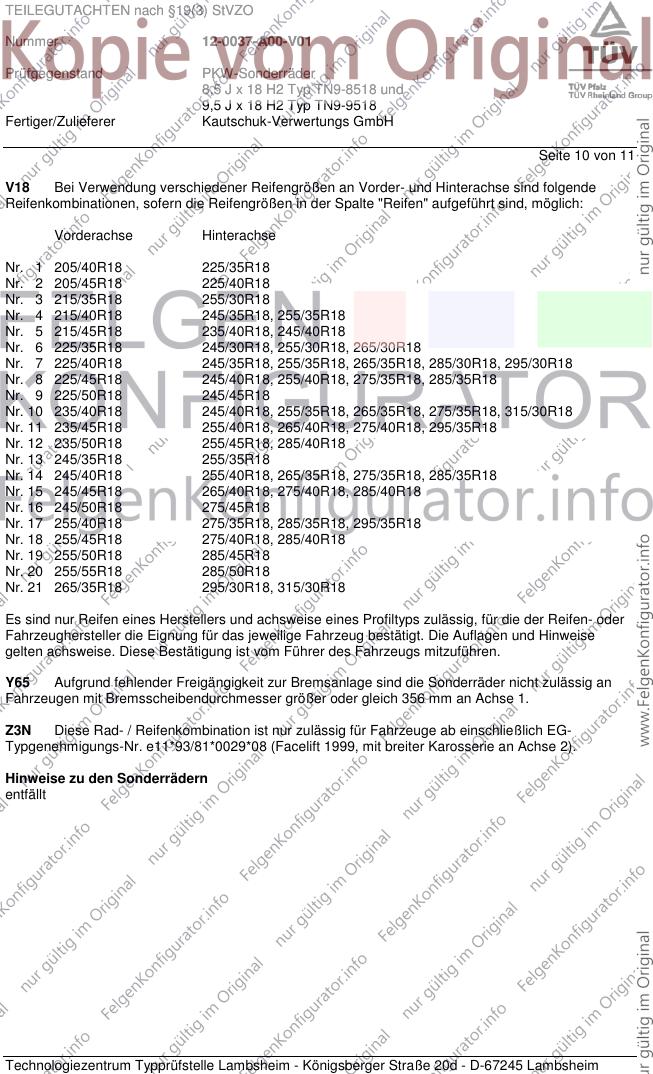

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 11
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y65 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser größer oder gleich 356 mm an Achse 1.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Hinweise zu den Sonderrädern
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0037-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 18 H2 Typ TN9-8518 und
9,5 J x 18 H2 Typ TN9-9518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

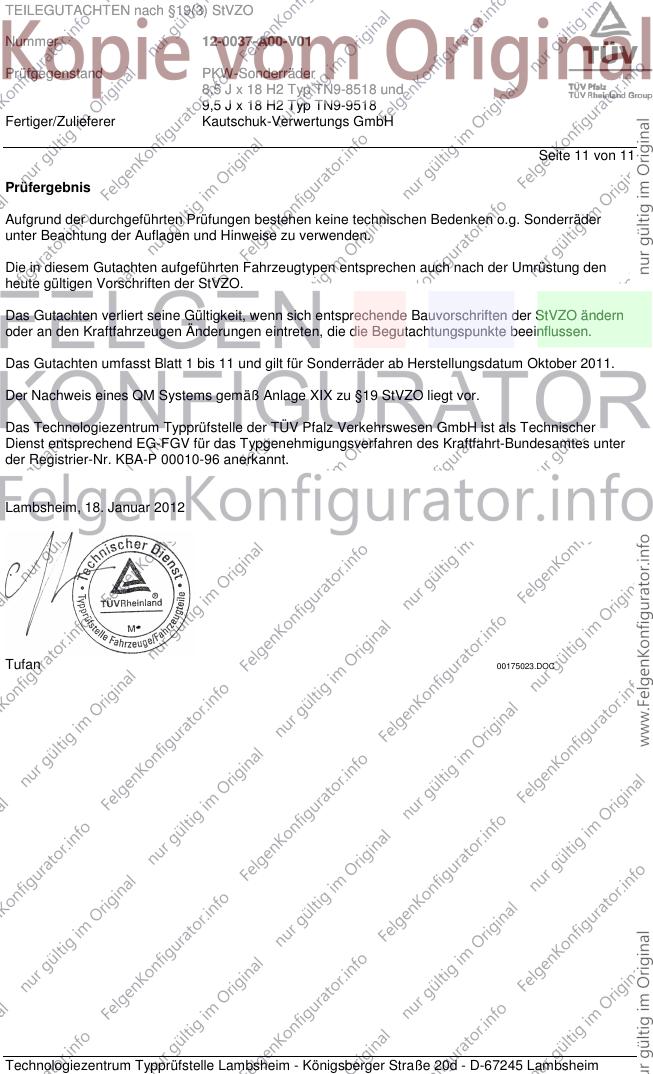

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter
der Registrier-Nr. KBA-P 00010-96 anerkannt.
Lambsheim, 18. Januar 2012
Tufan 00175023.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
