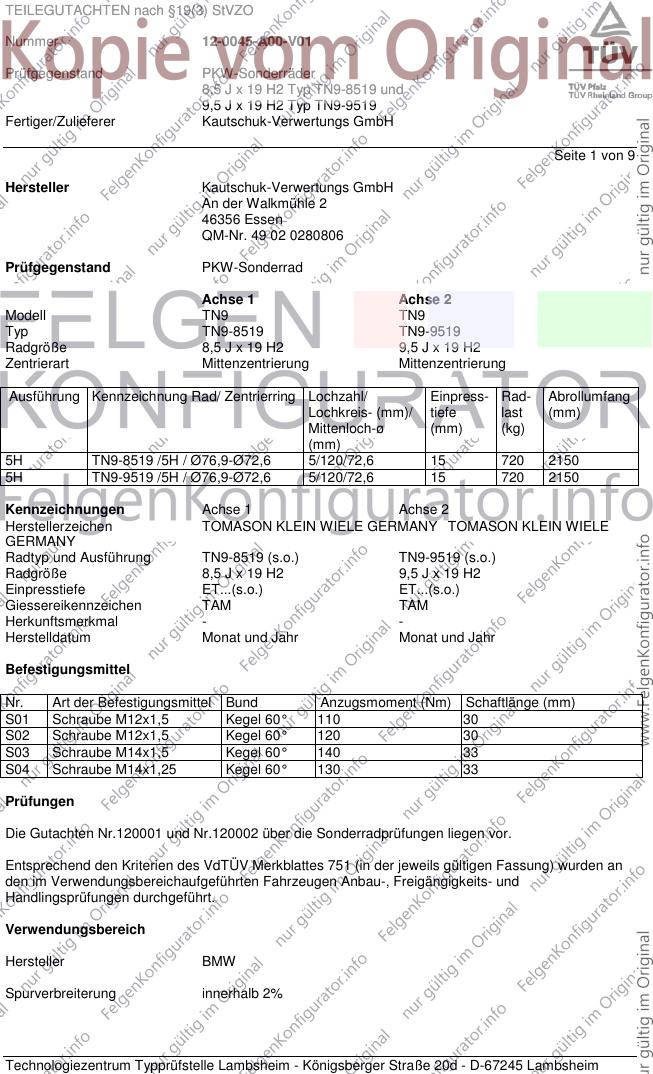

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0045-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 9
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell TN9 TN9
Typ TN9-8519 TN9-9519
Radgröße 8,5 J x 19 H2 9,5 J x 19 H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5H TN9-8519 /5H / Ø76,9-Ø72,6 5/120/72,6 15 720 2150
5H TN9-9519 /5H / Ø76,9-Ø72,6 5/120/72,6 15 720 2150
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen TOMASON KLEIN WIELE GERMANY TOMASON KLEIN WIELE
GERMANY
Radtyp und Ausführung TN9-8519 (s.o.) TN9-9519 (s.o.)
Radgröße 8,5 J x 19 H2 9,5 J x 19 H2
Einpresstiefe ET...(s.o.) ET...(s.o.)
Giessereikennzeichen TAM TAM
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 30
S02 Schraube M12x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M14x1,25 Kegel 60° 130 33
Prüfungen
Die Gutachten Nr.120001 und Nr.120002 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0045-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-GT 155-180 245/40R19 K1a R02 T94 T98 A02 A04 A05
GT, K-N1 155-180 245/45R19 K1a R02 A06 A08 A09
e1*2007/46*0215*..; 155-180 255/40R19 K1c R02 A12 A15 A18
e1*2007/46*0508*.. BW1 Flh L05
Gran Turismo M01 NBF
- ohne Allradlenkung V19 S04
BMW 5er-GT 155-180 245/40R19 K1a R02 T94 T98 A02 A04 A05
GT, K-N1 155-180 245/45R19 K1a R02 A06 A08 A09
e1*2007/46*0215*..; 155-180 255/40R19 K1c R02 A12 A15 A18
e1*2007/46*0508*.. BW1 Flh L04
Gran Turismo M01 NBF
- mit Allradlenkung V19 S04
BMW 5er-Reihe 66-160 225/35R19 R03 R70 T84 A02 A04 A05
5/1 66-160 225/35R19 R02 R70 T84 A06 A08 A09
8339/2, /3, /4 66-160 235/35R19 G01 R03 A12 A15 A18
66-160 235/35R19 G01 R02 K1c K41 K42
66-160 255/30R19 R03 K44 K46 L02
M01 V19 S01
BMW 5er-Reihe 83-210 235/35R19 R02 A02 A04 A05
5/H 83-210 265/30R19 K44 R03 T89 T91 T93 A06 A08 A09
E700, /1 A12 A15 A18
Car K1a K2b
K41 K42 K46
L02 Lim M01
R70 V19 S01
BMW 5er-Reihe 110-270 245/35R19 K2b R03 T89 T93 A02 A04 A05
560L 110-270 245/35R19 K41 R02 T89 T93 A06 A08 A09
e1*2001/116*0230*.. 110-270 255/35R19 K2b K42 R03 T92 T96 A12 A15 A18
110-270 255/35R19 K1a K41 K43 R02 T92 T96 A58 Lim M01
110-270 275/30R19 K2b K42 R03 T92 T96 V19 S02
110-270 285/30R19 K2b K42 K44 R03 T94
BMW 5er-Reihe 232-250 235/35R19 R02 T88 T91 A02 A04 A05
M5/H 232-250 245/35R19 K44 R03 T89 T93 A06 A08 A09
F022 232-250 245/35R19 R02 T89 T93 A12 A15 A18
232-250 265/30R19 K44 R03 T89 T91 T92 Car K1a K2b
232-250 275/30R19 K44 R03 T92 T96 K41 K42 K46
L02 Lim M01
R70 V19 S01
BMW 5er-Touring 110-270 245/35R19 R03 T89 T93 A02 A04 A05
560L 110-270 245/35R19 K41 R02 T89 T93 A06 A08 A09
e1*2001/116*0230*.. 110-270 255/35R19 K2b K42 R03 T92 T96 A12 A15 A18
110-270 255/35R19 K1a K41 K43 R02 T92 T96 Car M01 V19
110-270 275/30R19 K2b K42 R03 T92 T96 S02
BMW 6er-Reihe 190-270 245/40R19 R03 A02 A04 A05
663C 190-270 245/40R19 R02 A06 A08 A09
e1*2001/116*0253*.. 190-270 275/35R19 R03 A12 A15 A18
190-270 285/35R19 K2b K42 R03 Cbo Cpe
M01 V19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0045-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe 138-220 235/35R19 R02 T88 T91 A02 A04 A05
7/1 138-220 245/35R19 K44 R03 T89 T93 A06 A08 A09
E296, /1 138-220 245/35R19 K41 K45 R02 T89 T93 A12 A15 A18
138-220 265/30R19 K44 R03 T89 T91 T93 K1a K2b K42
138-220 275/30R19 K44 R03 T92 T96 K46 M01
R21 V19 Y60
S01
BMW 7er-Reihe 105-240 245/40R19 K2b R03 T94 T98 144 A02 A04 A05
7/G 105-240 245/40R19 K1a R02 T94 T98 A06 A08 A09
e1*93/81*0007*.., 105-240 255/40R19 K2b R03 T96 144 A12 A15 A18
e1*98/14*0007*.. 105-240 255/40R19 K1c R02 T96 K41 K42 K45
105-240 275/35R19 K2b R03 T96 144 K56 M01
105-240 285/35R19 K2c R03 T96 144 R70
V19 S01
BMW 7er-Reihe 155-180 245/40R19 K1a R02 T94 T98 A02 A04 A05
701, 7L 155-180 245/45R19 K1a R02 A06 A08 A09
e1*2001/116*0490*.. 155-180 255/40R19 K1c R02 A12 A15 A18
; 155-180 255/40R19 K2a K2b K6g K6i K8g R03 T00 BW1 L05
e1*2007/46*0276*.. T96 144 M01
- ohne Allradlenkung 155-180 275/35R19 K2c K6h K6i K8k R03 T00 T96 NBF V19
144 S04
155-180 275/40R19 K2c K6h K6i K8k R03 144
BMW 7er-Reihe 155-180 245/40R19 K1a R02 T94 T98 A02 A04 A05
701, 7L 155-180 245/45R19 K1a R02 A06 A08 A09
e1*2001/116*0490*.. 155-180 255/40R19 K1c R02 A12 A15 A18
; 155-180 255/40R19 K2a K2b K6h K6i K8k R03 T00 BW1 L04
e1*2007/46*0276*.. T96 144 M01
- mit Allradlenkung 155-180 275/35R19 K2c K6h K6i K8t R03 T00 T96 NBF V19
144 S04
155-180 275/40R19 K2c K6h K6i K8t R03 144
BMW 7er-Reihe 150-327 245/45R19 R02 A02 A04 A05
765 150-327 255/40R19 R03 T00 T96 144 A06 A08 A09
e1*98/14,2001/116* 150-327 255/40R19 R02 T00 T96 A12 A15 A18
0172*00-06 150-327 275/40R19 R03 144 M01 V19 S03
150-327 285/35R19 K2b R03 T96 T99 144
BMW 7er-Reihe 155-327 245/45R19 R02 T98 A02 A04 A05
765 155-327 255/40R19 R03 T00 T96 144 A06 A08 A09
e1*2001/116* 155-327 255/40R19 R02 T00 T96 A12 A15 A18
0172*07-.. 155-327 275/40R19 K2b K42 K46 R03 144 M01 V19 S03
155-327 285/35R19 K2b K42 K46 R03 T96 T99 144
BMW 8er-Reihe 160-240 235/35R19 K45 R02 T88 T91 A02 A04 A05
8/E 160-240 245/35R19 K42 K46 R03 T89 T93 A06 A08 A09
F383, 160-240 245/35R19 K45 R02 T89 T93 A12 A15 A18
e1*92/53*0008*.., 160-240 265/30R19 K42 K46 R03 T89 T91 T93 M01 R21
e1*93/81*0008*.. 160-240 275/30R19 K2b K42 K46 R03 T92 T96 V19
160-240 285/30R19 K2b K42 K46 R03 R70 T94 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0045-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 8er-Reihe 210-280 245/35R19 R02 T89 T93 A02 A04 A05
M8/E 210-280 275/30R19 R03 R37 T92 T96 A06 A08 A09
G130 210-280 285/30R19 R03 R70 T94 A12 A15 A18
K2b K42 K45
K46 M01
R21 V19 S01
BMW Z8 294 245/40R19 K1c R02 A02 A04 A05
Z52 294 255/40R19 K1c R02 A06 A08 A09
e13*98/14*0054*.., 294 275/35R19 K2b R03 A12 A15 A18
e13*2001/116*0054* 294 285/35R19 K2c K56 R03 M01 V19 S01
.
Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0045-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 9
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0045-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

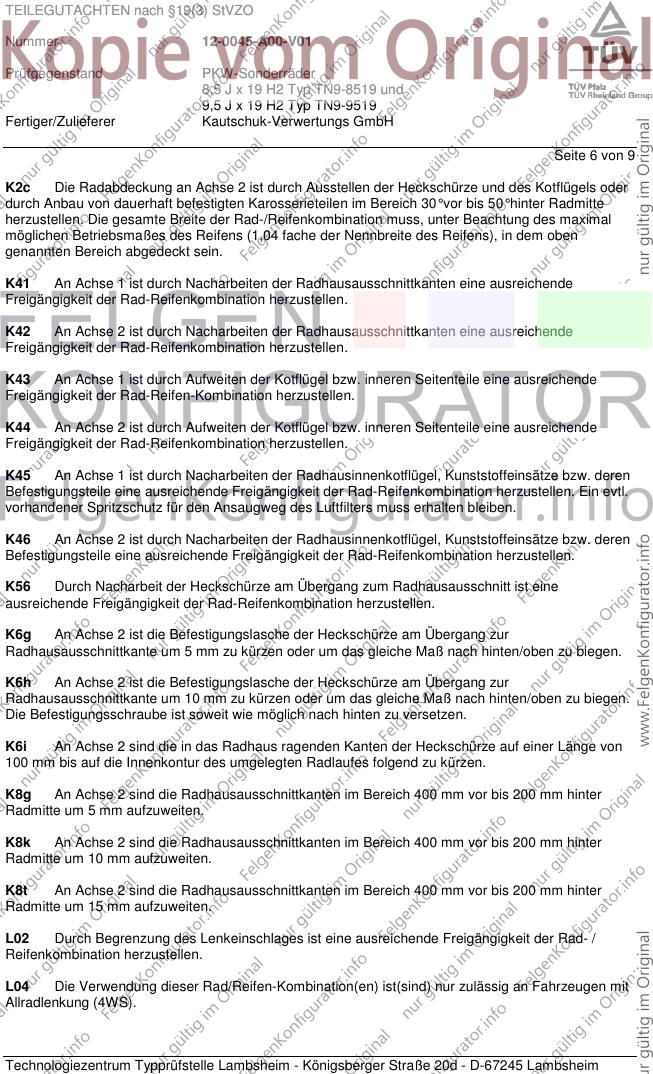

Seite 6 von 9
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0045-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

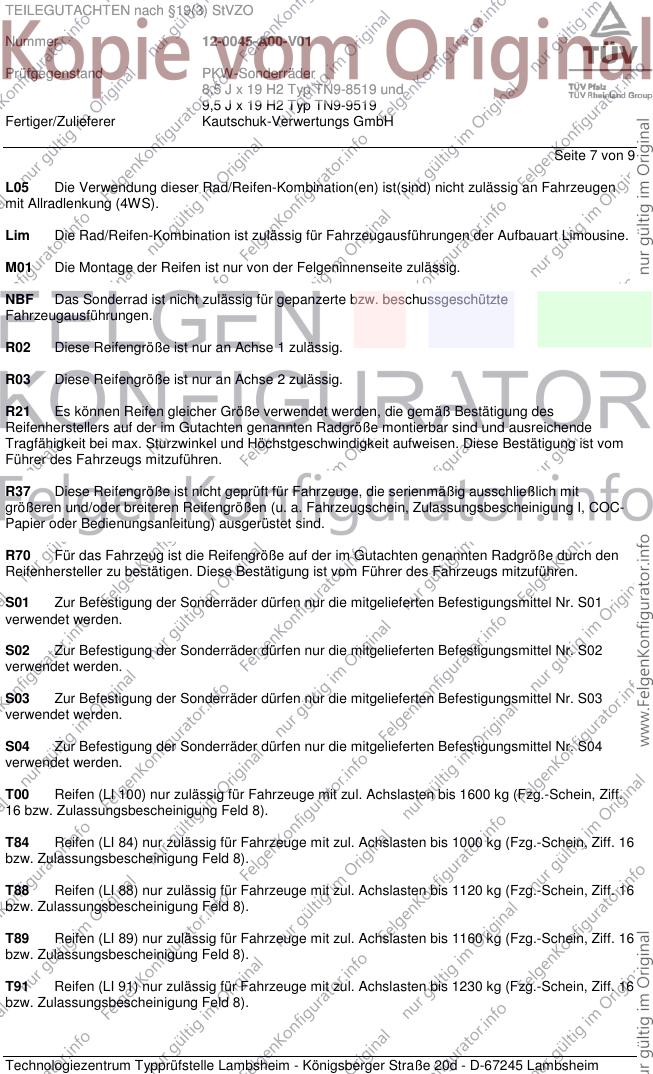

Seite 7 von 9
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0045-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

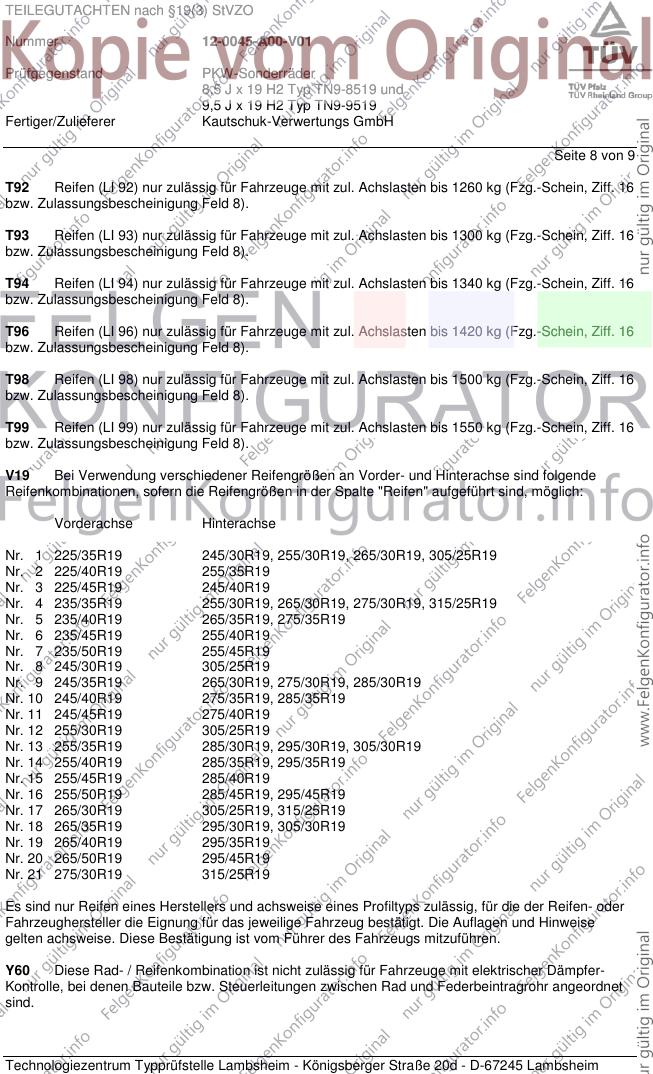

Seite 8 von 9
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y60 Diese Rad- / Reifenkombination ist nicht zulässig für Fahrzeuge mit elektrischer Dämpfer-
Kontrolle, bei denen Bauteile bzw. Steuerleitungen zwischen Rad und Federbeintragrohr angeordnet
sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0045-A00-V01
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 H2 Typ TN9-8519 und
9,5 J x 19 H2 Typ TN9-9519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

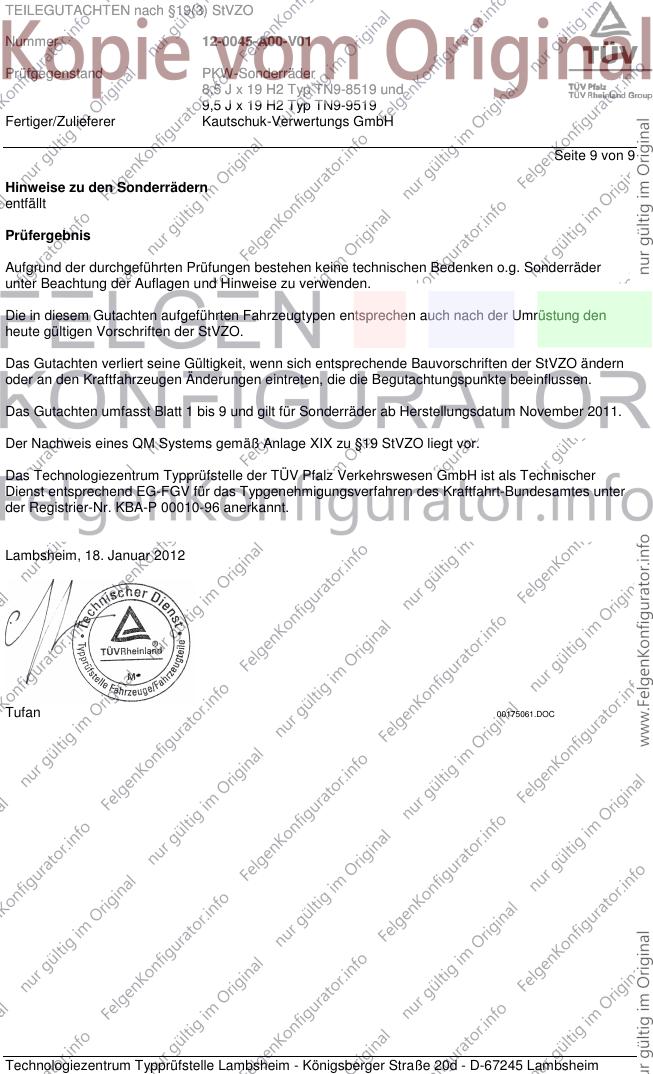

Seite 9 von 9
Hinweise zu den Sonderrädern
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter
der Registrier-Nr. KBA-P 00010-96 anerkannt.
Lambsheim, 18. Januar 2012
Tufan 00175061.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
