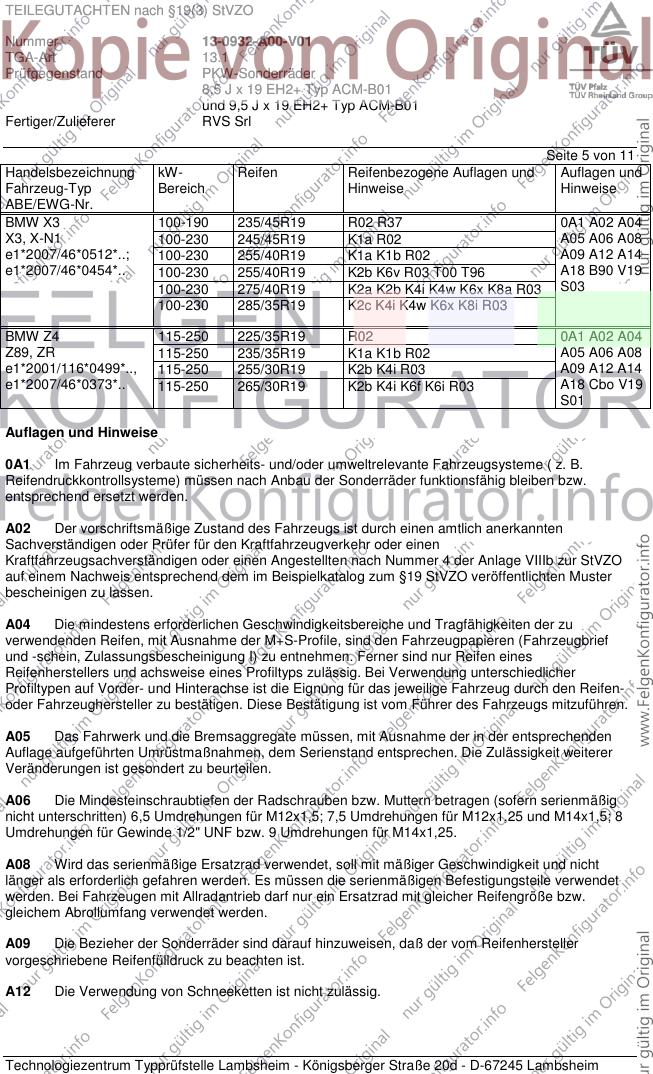

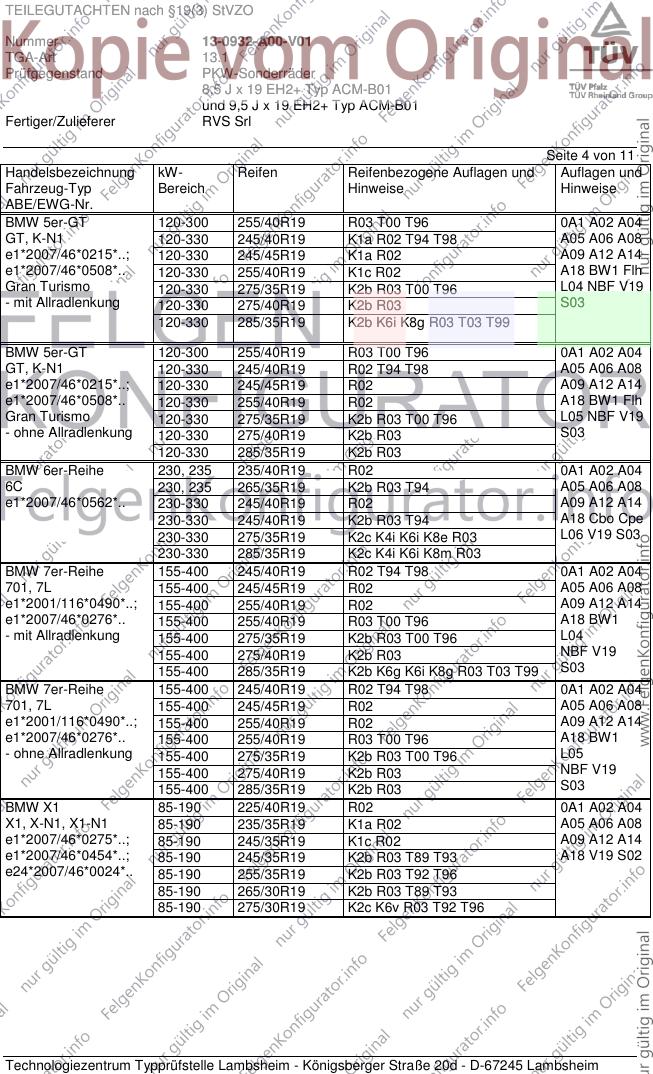

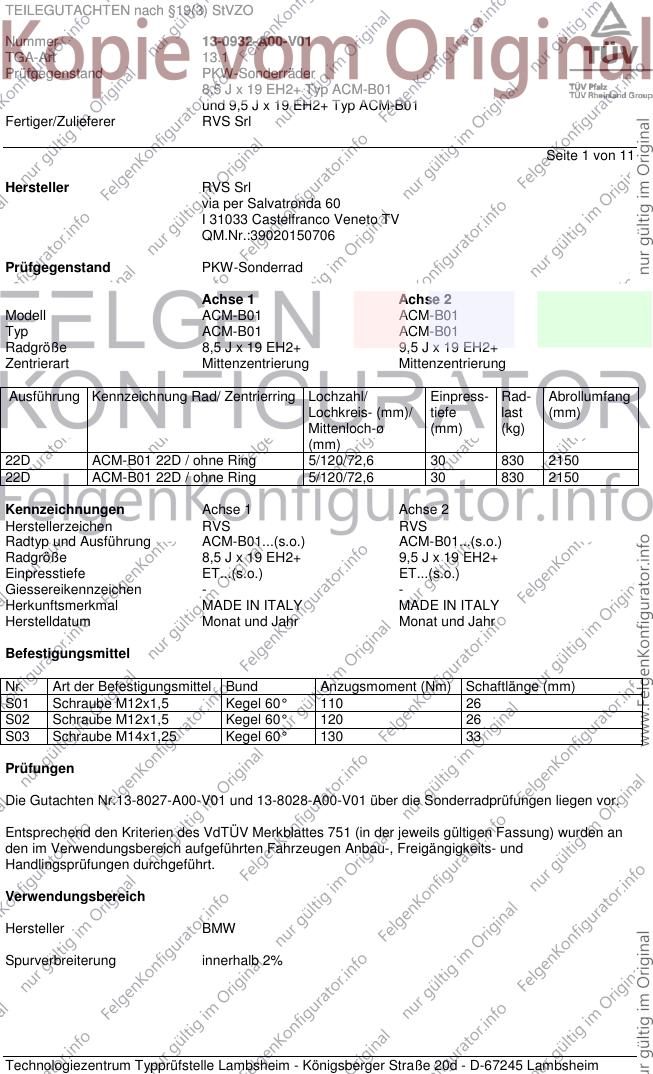

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl
Seite 1 von 11
Hersteller RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell ACM-B01 ACM-B01
Typ ACM-B01 ACM-B01
Radgröße 8,5 J x 19 EH2+ 9,5 J x 19 EH2+
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
22D ACM-B01 22D / ohne Ring 5/120/72,6 30 830 2150
22D ACM-B01 22D / ohne Ring 5/120/72,6 30 830 2150
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen RVS RVS
Radtyp und Ausführung ACM-B01...(s.o.) ACM-B01...(s.o.)
Radgröße 8,5 J x 19 EH2+ 9,5 J x 19 EH2+
Einpresstiefe ET...(s.o.) ET...(s.o.)
Giessereikennzeichen - -
Herkunftsmerkmal MADE IN ITALY MADE IN ITALY
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M12x1,5 Kegel 60° 120 26
S03 Schraube M14x1,25 Kegel 60° 130 33
Prüfungen
Die Gutachten Nr.13-8027-A00-V01 und 13-8028-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl
Seite 2 von 11
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-240 225/35R19 K1c R02 T84 T88 0A1 A02 A04
182, 1C 100-240 235/35R19 G73 K14 K1c R02 A05 A06 A08
e1*2001/116*0352*.., 100-240 235/35R19 G73 K2c R03 T87 T91 A09 A12 A14
e1*2007/46*0277*.. 100-240 255/30R19 K2c R03 T87 T91 A18 Cbo Cpe
- Coupé, Cabrio 100-240 265/30R19 K2c K56 R03 T89 T91 T93 K41 K42 K43
- incl. Facelift 2011 K44 K46 V19
S01
BMW 1er-Reihe 85-195 225/35R19 K1c R02 T84 T88 0A1 A02 A04
187 85-195 235/35R19 G73 K14 K1c R02 A05 A06 A08
e1*2001/116* 85-195 235/35R19 G73 K2c R03 T87 T91 A09 A12 A14
0287*00-09 85-195 255/30R19 K2c R03 T87 T91 A18 Flh K41
85-195 265/30R19 K2c K56 R03 T89 T91 T93 K42 K43 K44
K46 V19 S01
BMW 1er-Reihe 66-195 225/35R19 K1c R02 T84 T88 0A1 A02 A04
187, 1K2, 1K4 66-195 235/35R19 G73 K14 K1c R02 A05 A06 A08
e1*2001/116* 66-195 235/35R19 G73 K2c R03 T87 T91 A09 A12 A14
0287*10-.., 66-195 255/30R19 K2c R03 T87 T91 A18 Flh K41
e1*2007/46*, 66-195 265/30R19 K2c K56 R03 T89 T91 T93 K42 K43 K44
0273*00-03, K46 V19 S01
0283*00-03
- ab Facelift 2007
BMW 3er-Allrad 135-170 225/35R19 K1c K41 R02 T84 T89 0A1 A02 A04
346X 135-170 235/35R19 G01 K2c R03 T87 T88 T91 A05 A06 A08
e1*98/14*,2001/116* 135-170 235/35R19 G01 K1c K41 R02 T87 T88 T91 A09 A12 A14
0144*.. 135-170 255/30R19 K2c R03 T87 T91 A18 Car K42
135-170 265/30R19 K2c R03 T89 T91 T93 K44 K46 K56
Lim R21 V19
S01
BMW 3er-Compact 85-141 225/35R19 K41 R02 T84 0A1 A02 A04
346K 85-141 235/35R19 G01 R03 T87 T88 T91 A05 A06 A08
e1*98/14*0167*.., 85-141 235/35R19 G01 K41 K45 R02 T87 T88 T91 A09 A12 A14
e1*2001/116*0167*.. 85-141 255/30R19 R03 T87 T91 A18 K1c K2c
85-141 265/30R19 R03 T89 T91 K42 K44 K46
K56 V19 S01
BMW 3er-Reihe 77-170 225/35R19 K1c K41 R02 T84 T88 0A1 A02 A04
346C, 346R 77-170 235/35R19 G01 K2c R03 T87 T88 T91 A05 A06 A08
e1*98/14,2001/116* 77-170 235/35R19 G01 K1c K41 R02 T87 T88 T91 A09 A12 A14
0112, 0146*.. 77-170 255/30R19 K2c R03 T87 T91 A18 Cbo Cpe
77-170 265/30R19 K2c R03 T89 T91 K42 K44 K46
K56 R21 V19
S01
BMW 3er-Reihe 77-170 225/35R19 K1c K41 R02 T84 T88 0A1 A02 A04
346L 77-170 235/35R19 G01 K2c R03 T87 T88 T91 A05 A06 A08
e1*97/27*0097*.., 77-170 235/35R19 G01 K1c K41 R02 T87 T88 T91 A09 A12 A14
e1*98/14*0097*.. 77-170 255/30R19 K2c R03 T87 T91 A18 Car K42
77-170 265/30R19 K2c R03 T89 T91 T93 K44 K46 K56
Lim R21 V19
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl
Seite 3 von 11
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-225 225/35R19 R02 T84 T88 0A1 A02 A04
390L, -/X 85-225 235/35R19 K1c R02 T87 T91 A05 A06 A08
e1*2001/116* 85-225 235/35R19 G01 K42 R03 T87 T91 A09 A12 A14
0308*00-08, 85-225 255/30R19 K2b K42 R03 T91 A18 Car Lim
0344*00-05 85-225 265/30R19 K2c K42 K44 R03 T89 T91 T93 V19 S01
BMW 3er-Reihe 85-240 225/35R19 R02 T84 T88 0A1 A02 A04
390L, -/X, 3L, 3K, 3K- 85-240 235/35R19 K1a R02 T87 T88 T91 A05 A06 A08
N1 85-240 235/35R19 G01 K2b K6b R03 T87 T88 T91 A09 A12 A14
e1*2001/116* 85-240 255/30R19 K2b K6b K8d R03 T87 T91 A18 Car Lim
0308*09-..,0344*06-.. 85-240 265/30R19 K2c K6b K8i R03 T89 T93 V19 S01
e1*2007/46*
0314*00-04;
0315*00-05;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/35R19 K1c R02 T84 T88 0A1 A02 A04
392C, 390X, 3C 90-240 235/35R19 K1c K41 R02 A05 A06 A08
e1*2001/116*0346*.., 90-240 235/35R19 G01 K42 R03 T87 T91 A09 A12 A14
e1*2001/116*0344*..; 90-240 255/30R19 K2b K42 R03 T91 A18 Cbo Cpe
e1*2007/46* 90-240 265/30R19 K2b K42 K44 R03 T89 T93 V19 S01
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 75-142 225/35R19 G01 K2c R03 R70 T84 T88 0A1 A02 A04
3B, 3/B 75-142 225/35R19 G01 K1c L02 R02 R70 T84 T88 A05 A06 A08
F920, 75-142 235/35R19 G01 K2c R03 T87 T88 A09 A12 A14
e1*93/81*0016*.. 75-142 235/35R19 G01 K1c L02 R02 T87 T88 A18 Cbo Cpe
75-142 255/30R19 K2c R03 T87 T91 K41 K42 K44
75-142 265/30R19 G01 K2c R03 T89 T91 K56 V19 S01
BMW 3er-Reihe 66-142 225/35R19 G01 K2c R03 R70 T84 T88 0A1 A02 A04
3C, 3/C 66-142 225/35R19 G01 K1c L02 R02 R70 T84 T88 A05 A06 A08
F547, 66-142 235/35R19 G01 K2c R03 T87 T88 T91 A09 A12 A14
e1*93/81*0015*.. 66-142 235/35R19 G01 K1c L02 R02 T87 T88 T91 A18 Car K41
66-142 255/30R19 K2c R03 T87 T91 K42 K44 K56
66-142 265/30R19 G01 K2c R03 T88 T91 Lim Nco V19
S01
BMW 3er-Reihe 210-217 235/35R19 G01 K2c R03 T87 T88 T91 0A1 A02 A04
M3B, M3/B 210-217 235/35R19 G01 K1c R02 T87 T88 T91 A05 A06 A08
G191, 210-217 265/30R19 G01 K2c R03 T89 T91 A09 A12 A14
e1*93/81*0032*.. 236 235/35R19 K1c R02 T87 T88 T91 A18 K41 K42
236 265/30R19 G01 K2c R03 T89 T91 K44 K56 L02
R21 V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl
Seite 4 von 11
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-GT 120-300 255/40R19 R03 T00 T96 0A1 A02 A04
GT, K-N1 120-330 245/40R19 K1a R02 T94 T98 A05 A06 A08
e1*2007/46*0215*..; 120-330 245/45R19 K1a R02 A09 A12 A14
e1*2007/46*0508*.. 120-330 255/40R19 K1c R02 A18 BW1 Flh
Gran Turismo 120-330 275/35R19 K2b R03 T00 T96 L04 NBF V19
- mit Allradlenkung 120-330 275/40R19 K2b R03 S03
120-330 285/35R19 K2b K6i K8g R03 T03 T99
BMW 5er-GT 120-300 255/40R19 R03 T00 T96 0A1 A02 A04
GT, K-N1 120-330 245/40R19 R02 T94 T98 A05 A06 A08
e1*2007/46*0215*..; 120-330 245/45R19 R02 A09 A12 A14
e1*2007/46*0508*.. 120-330 255/40R19 R02 A18 BW1 Flh
Gran Turismo 120-330 275/35R19 K2b R03 T00 T96 L05 NBF V19
- ohne Allradlenkung 120-330 275/40R19 K2b R03 S03
120-330 285/35R19 K2b R03
BMW 6er-Reihe 230, 235 235/40R19 R02 0A1 A02 A04
6C 230, 235 265/35R19 K2b R03 T94 A05 A06 A08
e1*2007/46*0562*.. 230-330 245/40R19 R02 A09 A12 A14
230-330 245/40R19 K2b R03 T94 A18 Cbo Cpe
230-330 275/35R19 K2c K4i K6i K8e R03 L06 V19 S03
230-330 285/35R19 K2c K4i K6i K8m R03
BMW 7er-Reihe 155-400 245/40R19 R02 T94 T98 0A1 A02 A04
701, 7L 155-400 245/45R19 R02 A05 A06 A08
e1*2001/116*0490*..; 155-400 255/40R19 R02 A09 A12 A14
e1*2007/46*0276*.. 155-400 255/40R19 R03 T00 T96 A18 BW1
- mit Allradlenkung 155-400 275/35R19 K2b R03 T00 T96 L04
155-400 275/40R19 K2b R03 NBF V19
155-400 285/35R19 K2b K6g K6i K8g R03 T03 T99 S03
BMW 7er-Reihe 155-400 245/40R19 R02 T94 T98 0A1 A02 A04
701, 7L 155-400 245/45R19 R02 A05 A06 A08
e1*2001/116*0490*..; 155-400 255/40R19 R02 A09 A12 A14
e1*2007/46*0276*.. 155-400 255/40R19 R03 T00 T96 A18 BW1
- ohne Allradlenkung 155-400 275/35R19 K2b R03 T00 T96 L05
155-400 275/40R19 K2b R03 NBF V19
155-400 285/35R19 K2b R03 S03
BMW X1 85-190 225/40R19 R02 0A1 A02 A04
X1, X-N1, X1-N1 85-190 235/35R19 K1a R02 A05 A06 A08
e1*2007/46*0275*..; 85-190 245/35R19 K1c R02 A09 A12 A14
e1*2007/46*0454*..; 85-190 245/35R19 K2b R03 T89 T93 A18 V19 S02
e24*2007/46*0024*.. 85-190 255/35R19 K2b R03 T92 T96
85-190 265/30R19 K2b R03 T89 T93
85-190 275/30R19 K2c K6v R03 T92 T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl
Seite 5 von 11
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
BMW X3 100-190 235/45R19 R02 R37 0A1 A02 A04
X3, X-N1 100-230 245/45R19 K1a R02 A05 A06 A08
e1*2007/46*0512*..; 100-230 255/40R19 K1a K1b R02 A09 A12 A14
e1*2007/46*0454*.. 100-230 255/40R19 K2b K6v R03 T00 T96 A18 B90 V19
100-230 275/40R19 K2a K2b K4i K4w K6x K8a R03 S03
100-230 285/35R19 K2c K4i K4w K6x K8i R03
BMW Z4 115-250 225/35R19 R02 0A1 A02 A04
Z89, ZR 115-250 235/35R19 K1a K1b R02 A05 A06 A08
e1*2001/116*0499*.., 115-250 255/30R19 K2b K4i R03 A09 A12 A14
e1*2007/46*0373*.. 115-250 265/30R19 K2b K4i K6f K6i R03 A18 Cbo V19
S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl

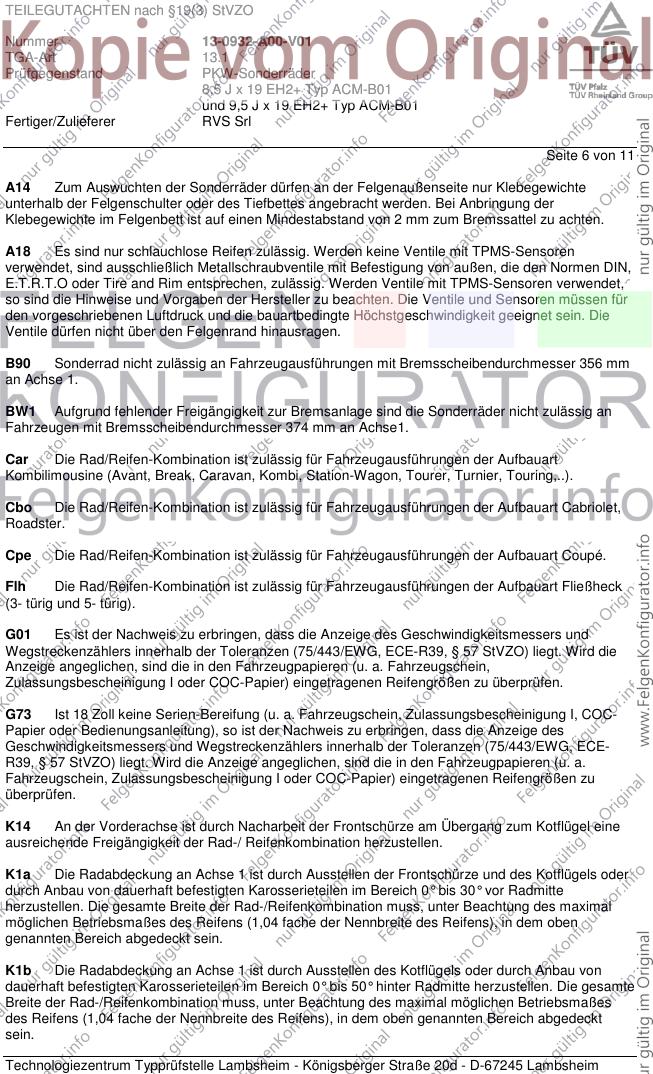

Seite 6 von 11
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl

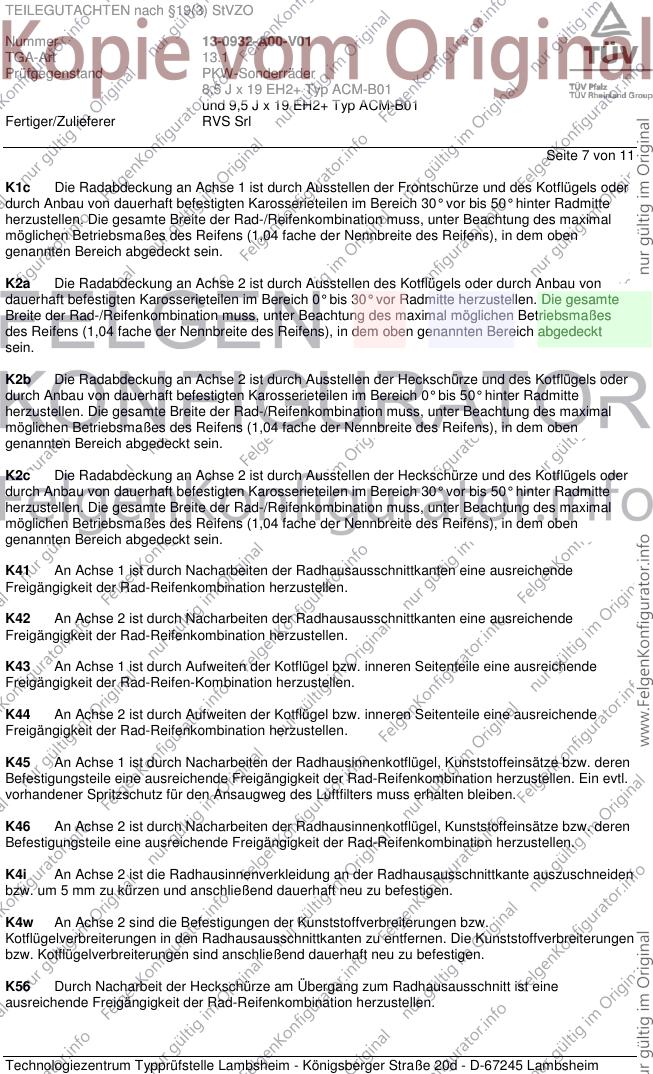

Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl

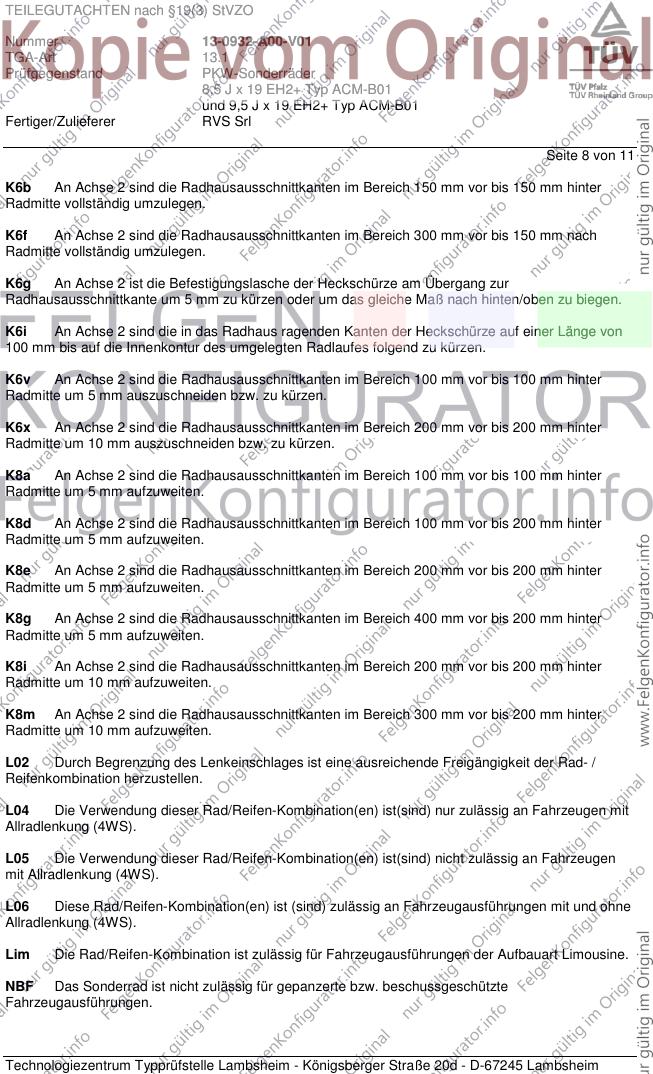

Seite 8 von 11
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl

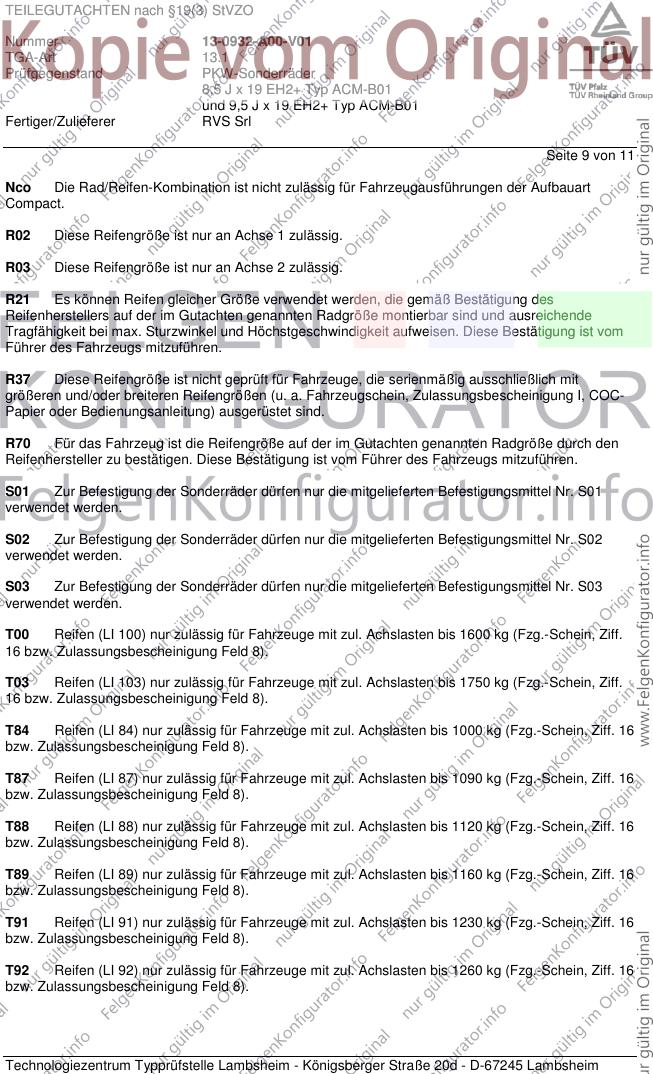

Seite 9 von 11
Nco Die Rad/Reifen-Kombination ist nicht zulässig für Fahrzeugausführungen der Aufbauart
Compact.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl

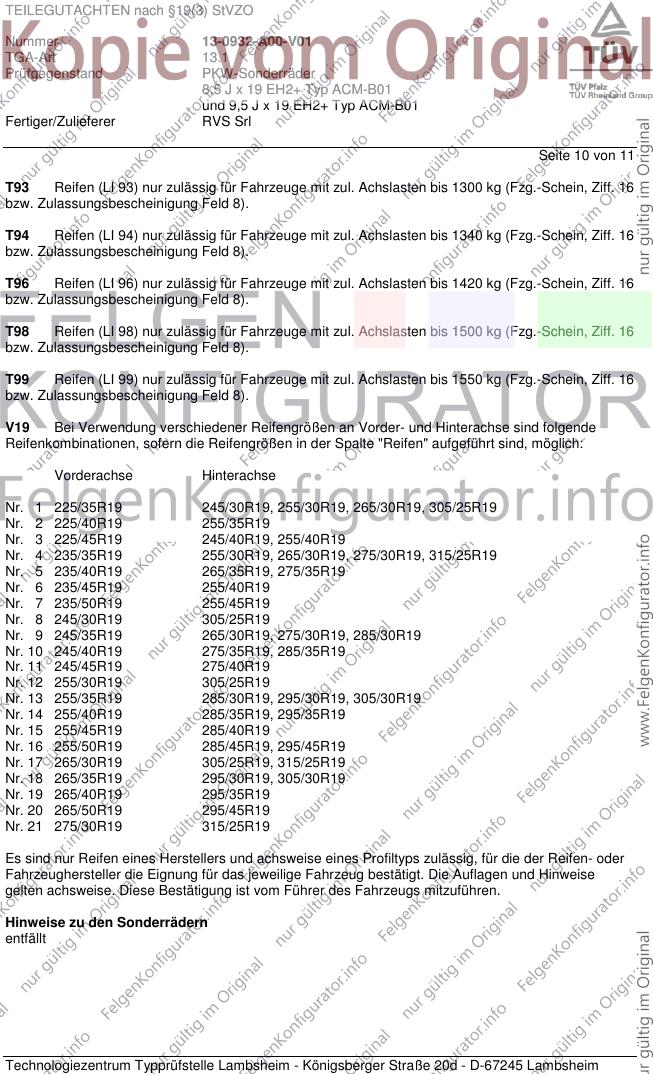

Seite 10 von 11
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Hinweise zu den Sonderrädern
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0932-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19 EH2+ Typ ACM-B01
und 9,5 J x 19 EH2+ Typ ACM-B01
Fertiger/Zulieferer RVS Srl

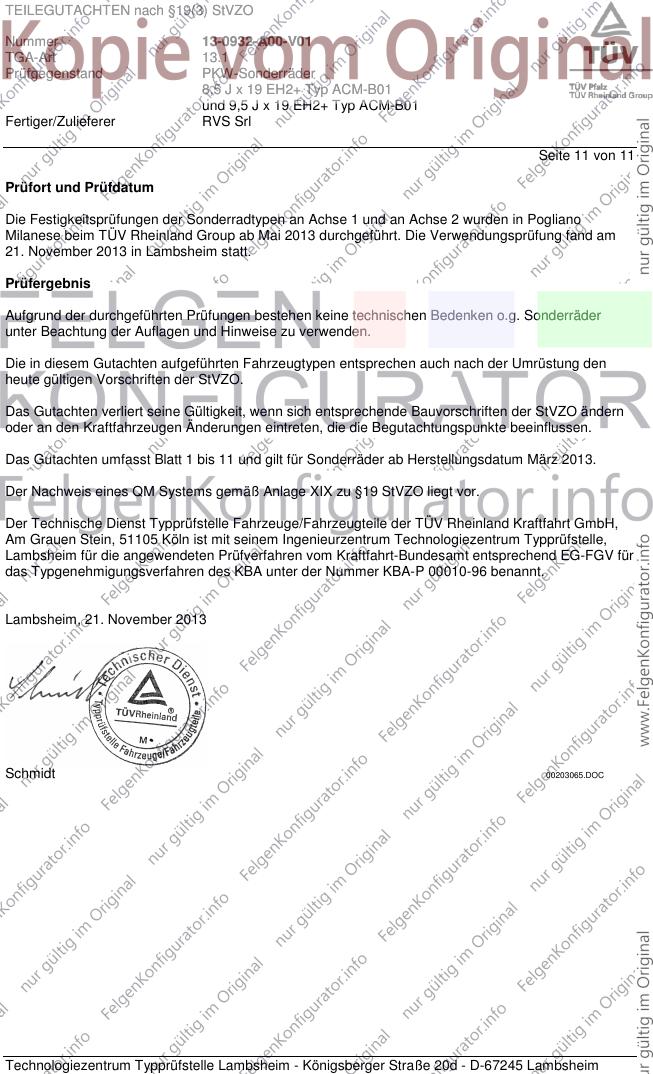

Seite 11 von 11
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen an Achse 1 und an Achse 2 wurden in Pogliano
Milanese beim TÜV Rheinland Group ab Mai 2013 durchgeführt. Die Verwendungsprüfung fand am
21. November 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2013.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. November 2013
Schmidt 00203065.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
