TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

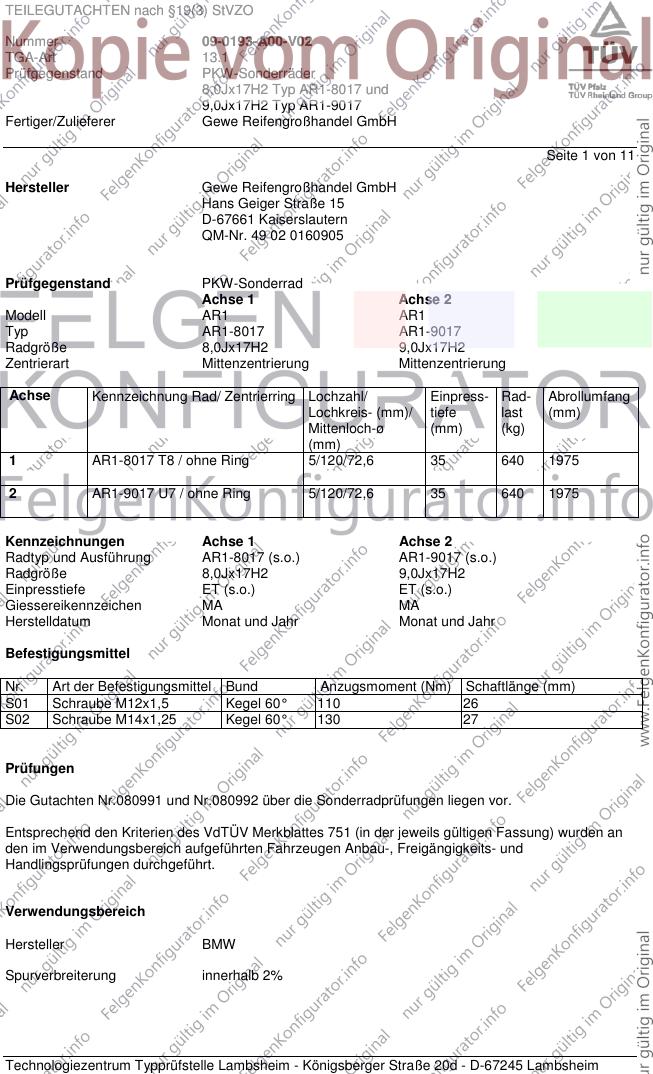

Seite 1 von 11
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell AR1 AR1
Typ AR1-8017 AR1-9017
Radgröße 8,0Jx17H2 9,0Jx17H2
Zentrierart Mittenzentrierung Mittenzentrierung
Achse Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
1 AR1-8017 T8 / ohne Ring 5/120/72,6 35 640 1975
2 AR1-9017 U7 / ohne Ring 5/120/72,6 35 640 1975
Kennzeichnungen Achse 1 Achse 2
Radtyp und Ausführung AR1-8017 (s.o.) AR1-9017 (s.o.)
Radgröße 8,0Jx17H2 9,0Jx17H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen MA MA
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,25 Kegel 60° 130 27
Prüfungen
Die Gutachten Nr.080991 und Nr.080992 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

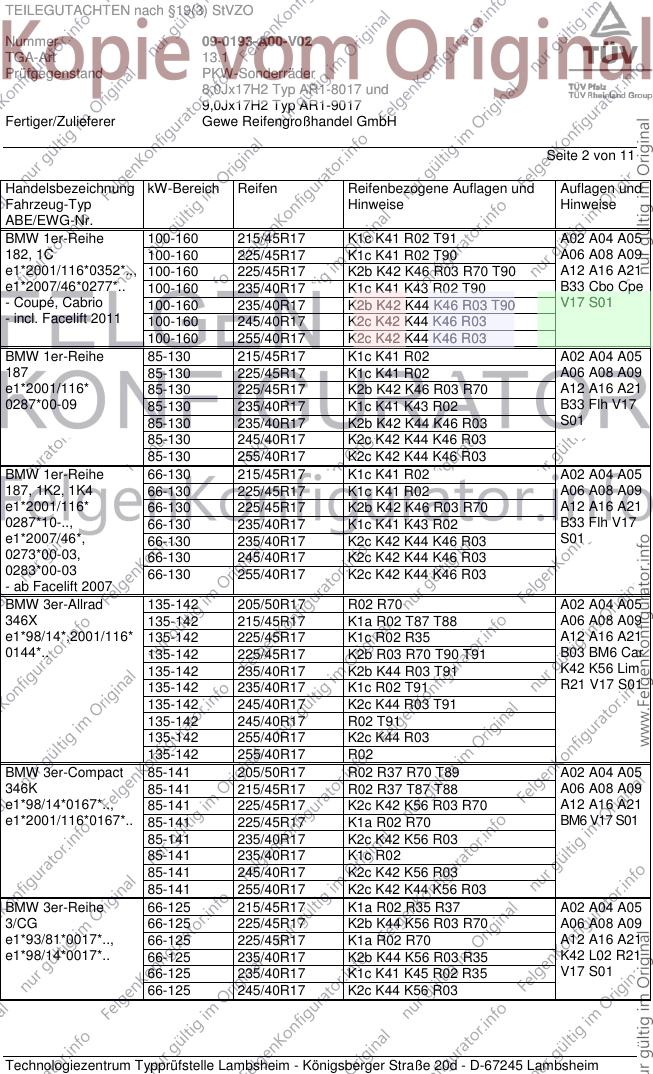

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K1c K41 R02 T91 A02 A04 A05
182, 1C 100-160 225/45R17 K1c K41 R02 T90 A06 A08 A09
e1*2001/116*0352*.., 100-160 225/45R17 K2b K42 K46 R03 R70 T90 A12 A16 A21
e1*2007/46*0277*.. 100-160 235/40R17 K1c K41 K43 R02 T90 B33 Cbo Cpe
- Coupé, Cabrio 100-160 235/40R17 K2b K42 K44 K46 R03 T90 V17 S01
- incl. Facelift 2011 100-160 245/40R17 K2c K42 K44 K46 R03
100-160 255/40R17 K2c K42 K44 K46 R03
BMW 1er-Reihe 85-130 215/45R17 K1c K41 R02 A02 A04 A05
187 85-130 225/45R17 K1c K41 R02 A06 A08 A09
e1*2001/116* 85-130 225/45R17 K2b K42 K46 R03 R70 A12 A16 A21
0287*00-09 85-130 235/40R17 K1c K41 K43 R02 B33 Flh V17
85-130 235/40R17 K2b K42 K44 K46 R03 S01
85-130 245/40R17 K2c K42 K44 K46 R03
85-130 255/40R17 K2c K42 K44 K46 R03
BMW 1er-Reihe 66-130 215/45R17 K1c K41 R02 A02 A04 A05
187, 1K2, 1K4 66-130 225/45R17 K1c K41 R02 A06 A08 A09
e1*2001/116* 66-130 225/45R17 K2b K42 K46 R03 R70 A12 A16 A21
0287*10-.., 66-130 235/40R17 K1c K41 K43 R02 B33 Flh V17
e1*2007/46*, 66-130 235/40R17 K2c K42 K44 K46 R03 S01
0273*00-03, 66-130 245/40R17 K2c K42 K44 K46 R03
0283*00-03 66-130 255/40R17 K2c K42 K44 K46 R03
- ab Facelift 2007
BMW 3er-Allrad 135-142 205/50R17 R02 R70 A02 A04 A05
346X 135-142 215/45R17 K1a R02 T87 T88 A06 A08 A09
e1*98/14*,2001/116* 135-142 225/45R17 K1c R02 R35 A12 A16 A21
0144*.. 135-142 225/45R17 K2b R03 R70 T90 T91 B03 BM6 Car
135-142 235/40R17 K2b K44 R03 T91 K42 K56 Lim
135-142 235/40R17 K1c R02 T91 R21 V17 S01
135-142 245/40R17 K2c K44 R03 T91
135-142 245/40R17 R02 T91
135-142 255/40R17 K2c K44 R03
135-142 255/40R17 R02
BMW 3er-Compact 85-141 205/50R17 R02 R37 R70 T89 A02 A04 A05
346K 85-141 215/45R17 R02 R37 T87 T88 A06 A08 A09
e1*98/14*0167*.., 85-141 225/45R17 K2c K42 K56 R03 R70 A12 A16 A21
e1*2001/116*0167*.. 85-141 225/45R17 K1a R02 R70 BM6 V17 S01
85-141 235/40R17 K2c K42 K56 R03
85-141 235/40R17 K1c R02
85-141 245/40R17 K2c K42 K56 R03
85-141 255/40R17 K2c K42 K44 K56 R03
BMW 3er-Reihe 66-125 215/45R17 K1a R02 R35 R37 A02 A04 A05
3/CG 66-125 225/45R17 K2b K44 K56 R03 R70 A06 A08 A09
e1*93/81*0017*.., 66-125 225/45R17 K1a R02 R70 A12 A16 A21
e1*98/14*0017*.. 66-125 235/40R17 K2b K44 K56 R03 R35 K42 L02 R21
66-125 235/40R17 K1c K41 K45 R02 R35 V17 S01
66-125 245/40R17 K2c K44 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

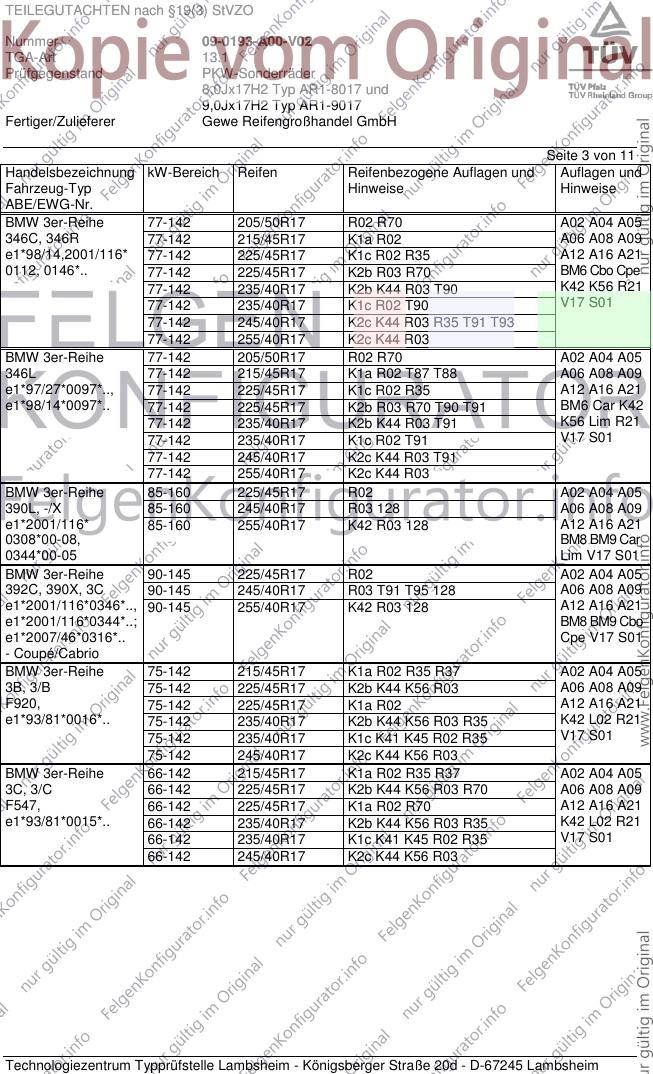

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-142 205/50R17 R02 R70 A02 A04 A05
346C, 346R 77-142 215/45R17 K1a R02 A06 A08 A09
e1*98/14,2001/116* 77-142 225/45R17 K1c R02 R35 A12 A16 A21
0112, 0146*.. 77-142 225/45R17 K2b R03 R70 BM6 Cbo Cpe
77-142 235/40R17 K2b K44 R03 T90 K42 K56 R21
77-142 235/40R17 K1c R02 T90 V17 S01
77-142 245/40R17 K2c K44 R03 R35 T91 T93
77-142 255/40R17 K2c K44 R03
BMW 3er-Reihe 77-142 205/50R17 R02 R70 A02 A04 A05
346L 77-142 215/45R17 K1a R02 T87 T88 A06 A08 A09
e1*97/27*0097*.., 77-142 225/45R17 K1c R02 R35 A12 A16 A21
e1*98/14*0097*.. 77-142 225/45R17 K2b R03 R70 T90 T91 BM6 Car K42
77-142 235/40R17 K2b K44 R03 T91 K56 Lim R21
77-142 235/40R17 K1c R02 T91 V17 S01
77-142 245/40R17 K2c K44 R03 T91
77-142 255/40R17 K2c K44 R03
BMW 3er-Reihe 85-160 225/45R17 R02 A02 A04 A05
390L, -/X 85-160 245/40R17 R03 128 A06 A08 A09
e1*2001/116* 85-160 255/40R17 K42 R03 128 A12 A16 A21
0308*00-08, BM8 BM9 Car
0344*00-05 Lim V17 S01
BMW 3er-Reihe 90-145 225/45R17 R02 A02 A04 A05
392C, 390X, 3C 90-145 245/40R17 R03 T91 T95 128 A06 A08 A09
e1*2001/116*0346*.., 90-145 255/40R17 K42 R03 128 A12 A16 A21
e1*2001/116*0344*..; BM8 BM9 Cbo
e1*2007/46*0316*.. Cpe V17 S01
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/45R17 K1a R02 R35 R37 A02 A04 A05
3B, 3/B 75-142 225/45R17 K2b K44 K56 R03 A06 A08 A09
F920, 75-142 225/45R17 K1a R02 A12 A16 A21
e1*93/81*0016*.. 75-142 235/40R17 K2b K44 K56 R03 R35 K42 L02 R21
75-142 235/40R17 K1c K41 K45 R02 R35 V17 S01
75-142 245/40R17 K2c K44 K56 R03
BMW 3er-Reihe 66-142 215/45R17 K1a R02 R35 R37 A02 A04 A05
3C, 3/C 66-142 225/45R17 K2b K44 K56 R03 R70 A06 A08 A09
F547, 66-142 225/45R17 K1a R02 R70 A12 A16 A21
e1*93/81*0015*.. 66-142 235/40R17 K2b K44 K56 R03 R35 K42 L02 R21
66-142 235/40R17 K1c K41 K45 R02 R35 V17 S01
66-142 245/40R17 K2c K44 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

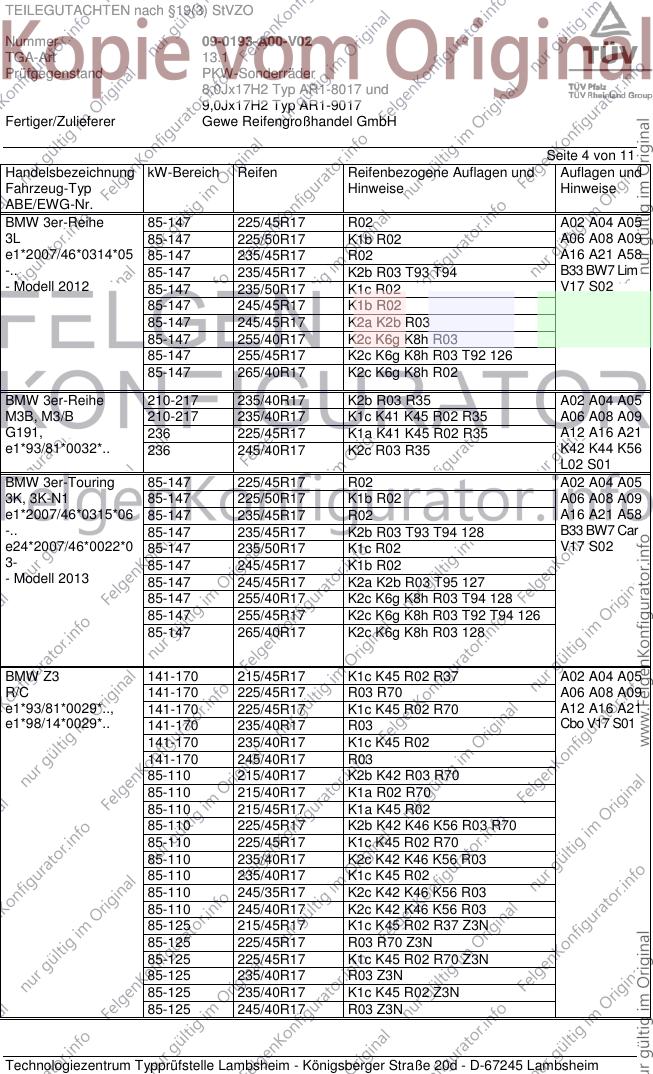

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-147 225/45R17 R02 A02 A04 A05
3L 85-147 225/50R17 K1b R02 A06 A08 A09
e1*2007/46*0314*05 85-147 235/45R17 R02 A16 A21 A58
-.. 85-147 235/45R17 K2b R03 T93 T94 B33 BW7 Lim
- Modell 2012 85-147 235/50R17 K1c R02 V17 S02
85-147 245/45R17 K1b R02
85-147 245/45R17 K2a K2b R03
85-147 255/40R17 K2c K6g K8h R03
85-147 255/45R17 K2c K6g K8h R03 T92 126
85-147 265/40R17 K2c K6g K8h R02
BMW 3er-Reihe 210-217 235/40R17 K2b R03 R35 A02 A04 A05
M3B, M3/B 210-217 235/40R17 K1c K41 K45 R02 R35 A06 A08 A09
G191, 236 225/45R17 K1a K41 K45 R02 R35 A12 A16 A21
e1*93/81*0032*.. 236 245/40R17 K2c R03 R35 K42 K44 K56
L02 S01
BMW 3er-Touring 85-147 225/45R17 R02 A02 A04 A05
3K, 3K-N1 85-147 225/50R17 K1b R02 A06 A08 A09
e1*2007/46*0315*06 85-147 235/45R17 R02 A16 A21 A58
-.. 85-147 235/45R17 K2b R03 T93 T94 128 B33 BW7 Car
e24*2007/46*0022*0 85-147 235/50R17 K1c R02 V17 S02
3- 85-147 245/45R17 K1b R02
- Modell 2013 85-147 245/45R17 K2a K2b R03 T95 127
85-147 255/40R17 K2c K6g K8h R03 T94 128
85-147 255/45R17 K2c K6g K8h R03 T92 T94 126
85-147 265/40R17 K2c K6g K8h R03 128
BMW Z3 141-170 215/45R17 K1c K45 R02 R37 A02 A04 A05
R/C 141-170 225/45R17 R03 R70 A06 A08 A09
e1*93/81*0029*.., 141-170 225/45R17 K1c K45 R02 R70 A12 A16 A21
e1*98/14*0029*.. 141-170 235/40R17 R03 Cbo V17 S01
141-170 235/40R17 K1c K45 R02
141-170 245/40R17 R03
85-110 215/40R17 K2b K42 R03 R70
85-110 215/40R17 K1a R02 R70
85-110 215/45R17 K1a K45 R02
85-110 225/45R17 K2b K42 K46 K56 R03 R70
85-110 225/45R17 K1c K45 R02 R70
85-110 235/40R17 K2c K42 K46 K56 R03
85-110 235/40R17 K1c K45 R02
85-110 245/35R17 K2c K42 K46 K56 R03
85-110 245/40R17 K2c K42 K46 K56 R03
85-125 215/45R17 K1c K45 R02 R37 Z3N
85-125 225/45R17 R03 R70 Z3N
85-125 225/45R17 K1c K45 R02 R70 Z3N
85-125 235/40R17 R03 Z3N
85-125 235/40R17 K1c K45 R02 Z3N
85-125 245/40R17 R03 Z3N
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

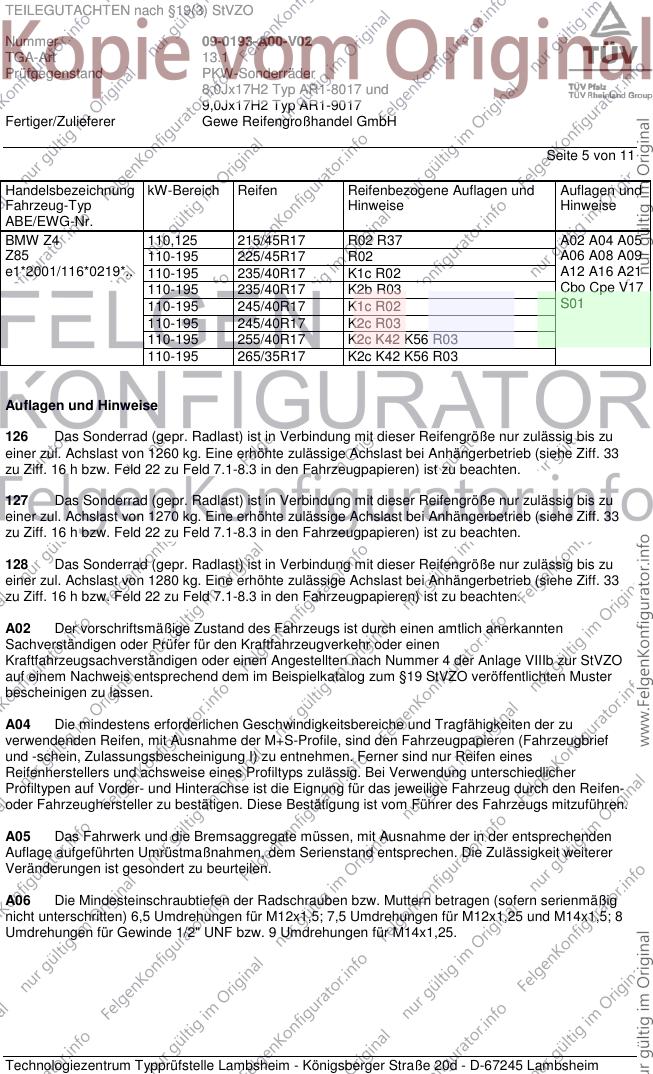

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4 110,125 215/45R17 R02 R37 A02 A04 A05
Z85 110-195 225/45R17 R02 A06 A08 A09
e1*2001/116*0219*.. 110-195 235/40R17 K1c R02 A12 A16 A21
110-195 235/40R17 K2b R03 Cbo Cpe V17
110-195 245/40R17 K1c R02 S01
110-195 245/40R17 K2c R03
110-195 255/40R17 K2c K42 K56 R03
110-195 265/35R17 K2c K42 K56 R03
Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
127 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1270 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

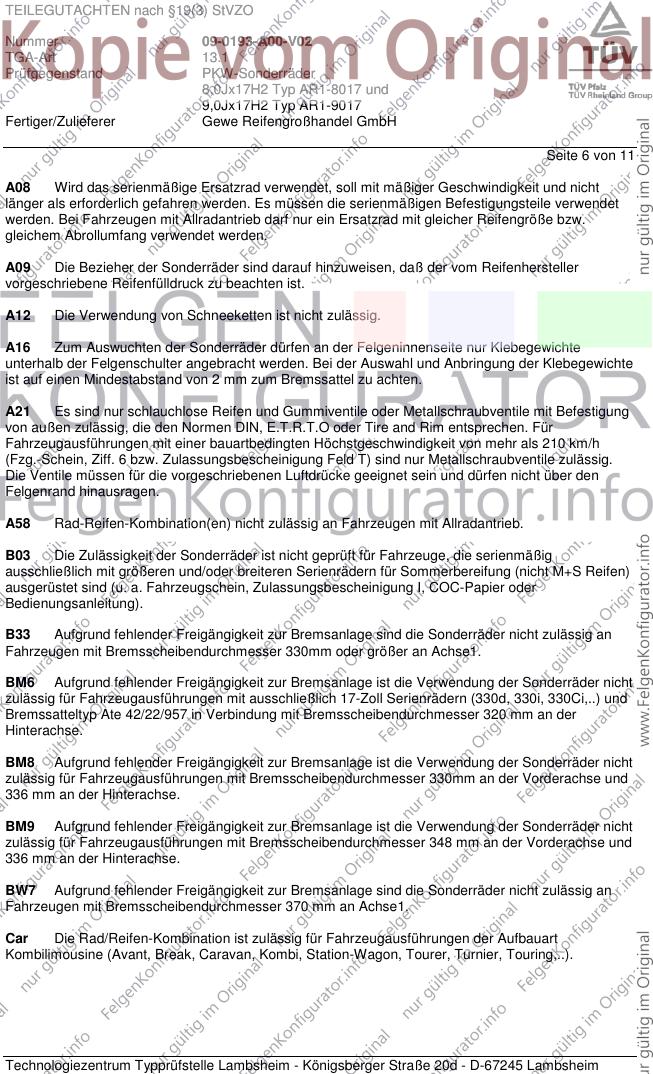

Seite 6 von 11
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
BM6 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit ausschließlich 17-Zoll Serienrädern (330d, 330i, 330Ci,..) und
Bremssatteltyp Ate 42/22/957 in Verbindung mit Bremsscheibendurchmesser 320 mm an der
Hinterachse.
BM8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm an der Vorderachse und
336 mm an der Hinterachse.
BM9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 348 mm an der Vorderachse und
336 mm an der Hinterachse.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

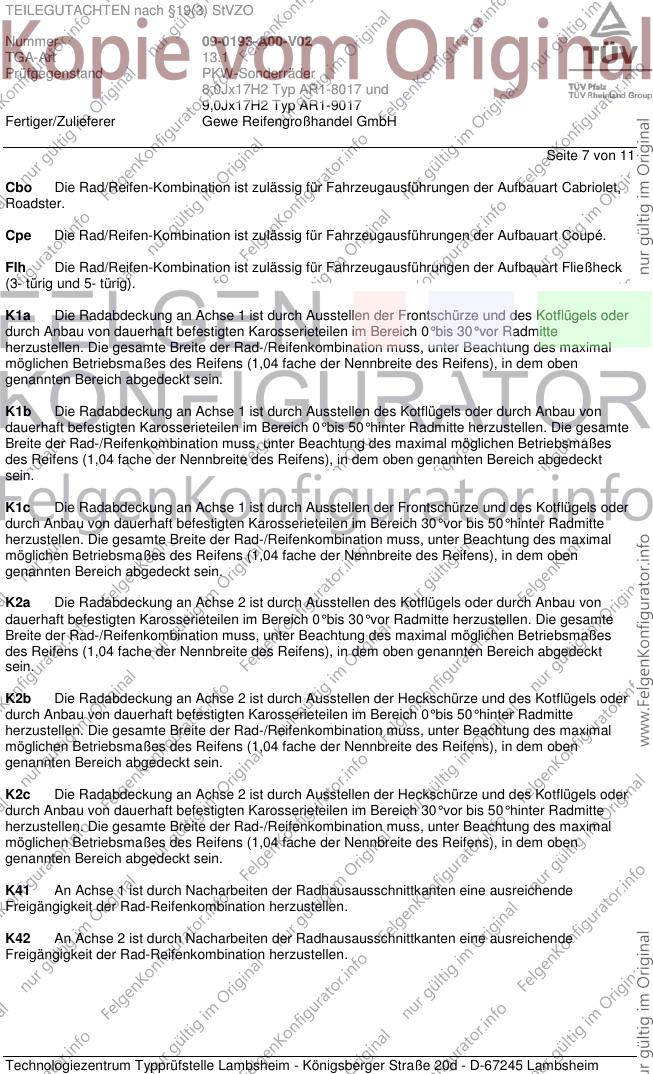

Seite 7 von 11
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

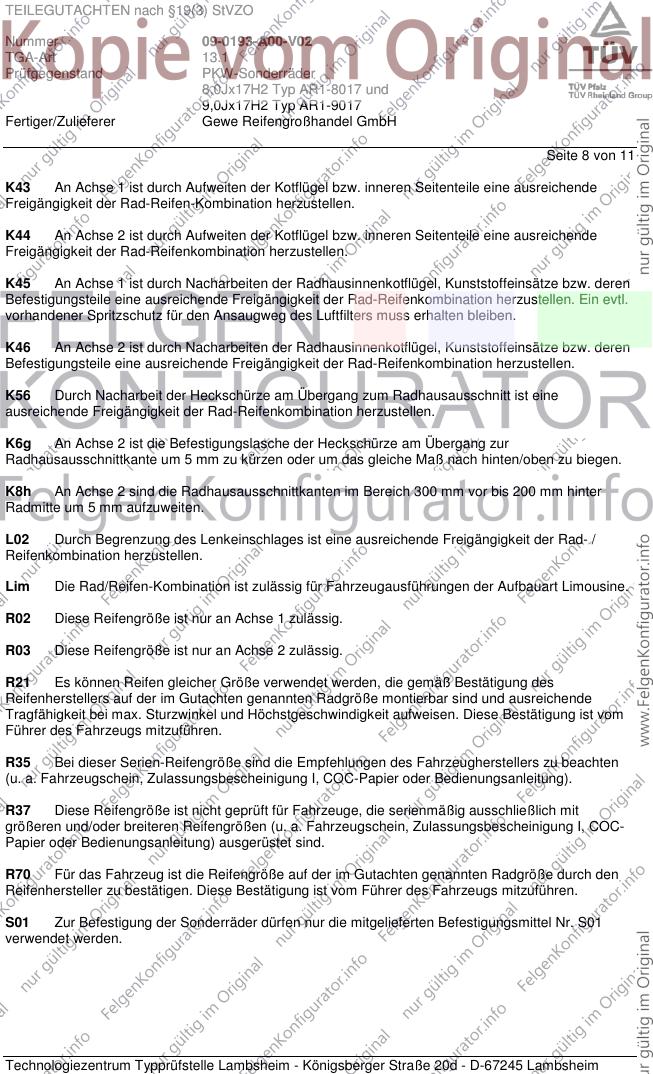

Seite 8 von 11
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

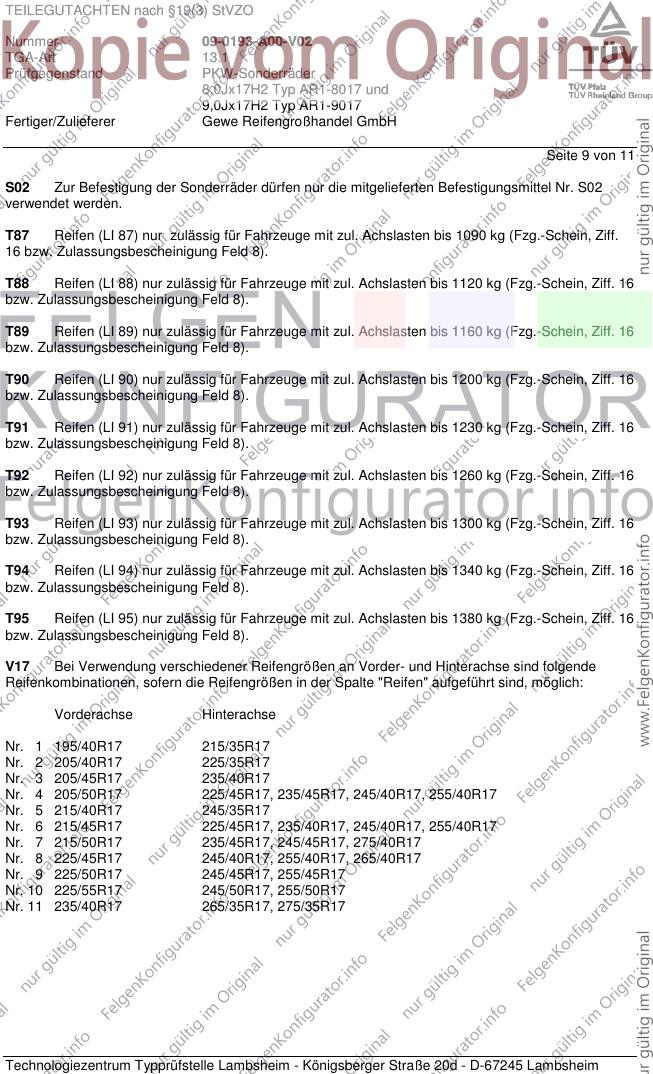

Seite 9 von 11
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

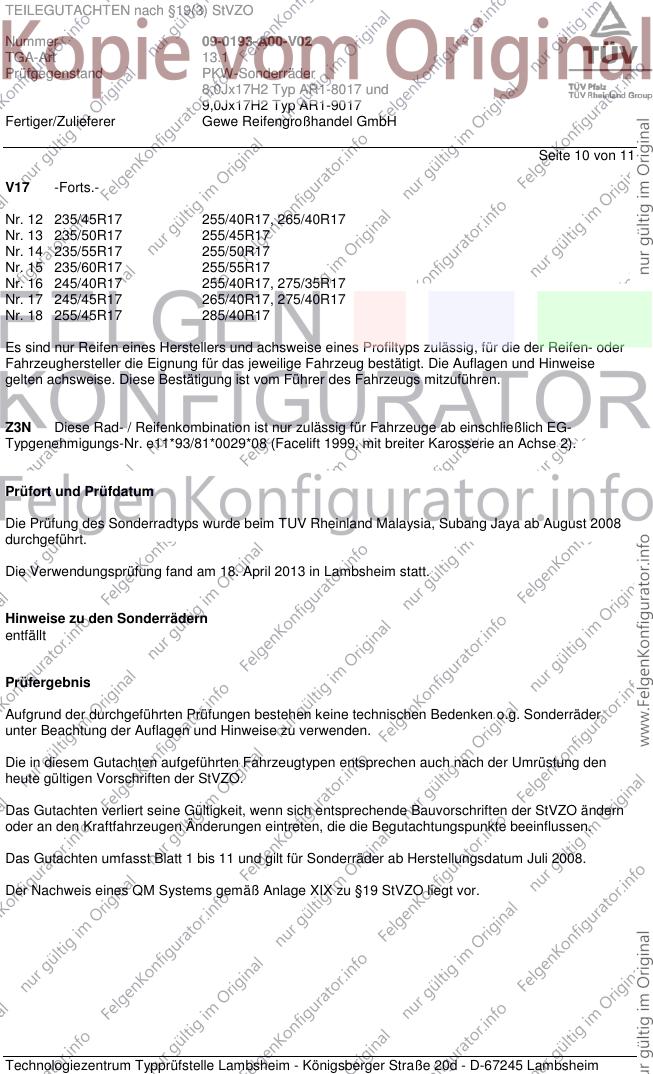

Seite 10 von 11
V17 -Forts.-
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Prüfung des Sonderradtyps wurde beim TUV Rheinland Malaysia, Subang Jaya ab August 2008
durchgeführt.
Die Verwendungsprüfung fand am 18. April 2013 in Lambsheim statt.
Hinweise zu den Sonderrädern
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0193-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,0Jx17H2 Typ AR1-8017 und
9,0Jx17H2 Typ AR1-9017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

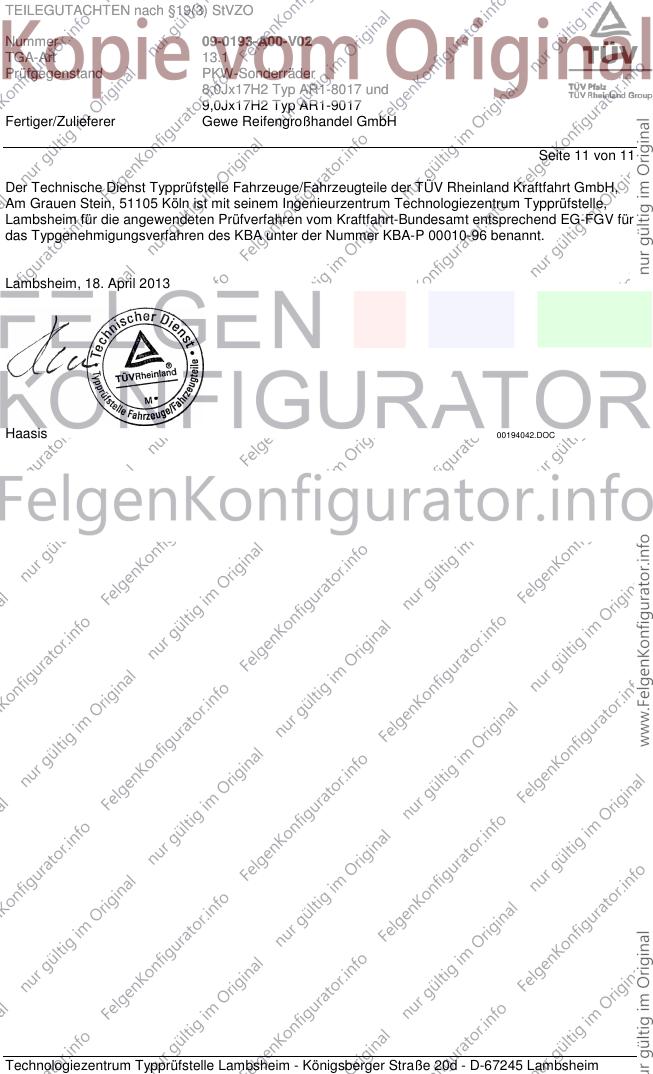

Seite 11 von 11
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. April 2013
Haasis 00194042.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
