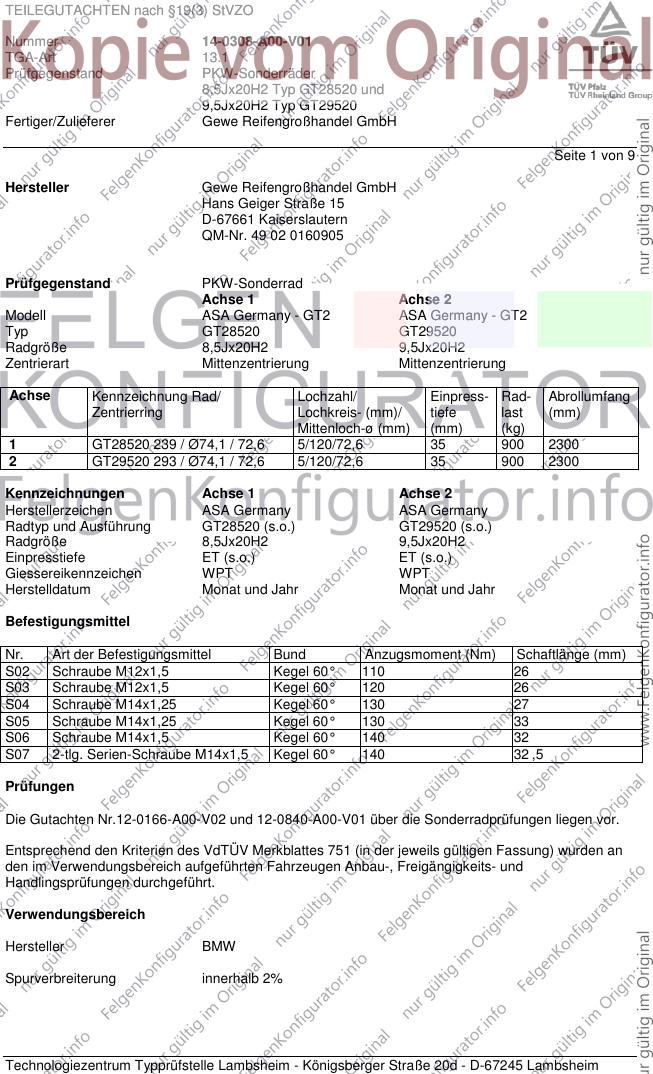

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0308-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ GT28520 und
9,5Jx20H2 Typ GT29520
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 9
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell ASA Germany - GT2 ASA Germany - GT2
Typ GT28520 GT29520
Radgröße 8,5Jx20H2 9,5Jx20H2
Zentrierart Mittenzentrierung Mittenzentrierung
Achse Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
1 GT28520 239 / Ø74,1 / 72,6 5/120/72,6 35 900 2300
2 GT29520 293 / Ø74,1 / 72,6 5/120/72,6 35 900 2300
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen ASA Germany ASA Germany
Radtyp und Ausführung GT28520 (s.o.) GT29520 (s.o.)
Radgröße 8,5Jx20H2 9,5Jx20H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen WPT WPT
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Schraube M12x1,5 Kegel 60° 120 26
S04 Schraube M14x1,25 Kegel 60° 130 27
S05 Schraube M14x1,25 Kegel 60° 130 33
S06 Schraube M14x1,5 Kegel 60° 140 32
S07 2-tlg. Serien-Schraube M14x1,5 Kegel 60° 140 32 ,5
Prüfungen
Die Gutachten Nr.12-0166-A00-V02 und 12-0840-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0308-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ GT28520 und
9,5Jx20H2 Typ GT29520
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er GT 100-240 235/35R20 R02 0A1 A02 A04
3-V 100-240 235/35R20 K2b R03 T92 A05 A06 A08
e1*2007/46*0559*.. 100-240 245/35R20 R02 A09 A12 A16
100-240 245/35R20 K2b R03 T95 A18 A58 Flh
100-240 255/35R20 K1a R02 T93 V20 S04
100-240 255/35R20 K2b R03 T93
100-240 265/30R20 K2a K2b K6g K6i K8h R03
100-240 275/30R20 K2c K6g K6i K8h R03 T93
100-240 285/30R20 K2c K6h K6i K8n R02
BMW 3er-Reihe 85-190 265/25R20 Car K2c K42 K44 R03 R70 0A1 A02 A04
390L, -/X 85-225 235/30R20 Car Lim R02 R70 T88 A05 A06 A08
e1*2001/116* 85-225 265/25R20 K2c K42 K44 Lim R03 R70 T89 A09 A12 A16
0308*00-08, A18 G01 HV0
0344*00-05 S02
BMW 3er-Reihe 90-240 235/30R20 G01 K1c R02 T88 0A1 A02 A04
392C, 390X, 3C 90-240 265/25R20 G01 K2b K42 K44 R03 T89 A05 A06 A08
e1*2001/116*0346*.. A09 A12 A16
, A18 Cbo Cpe
e1*2001/116*0344*.. HV0 R21 S02
;
e1*2007/46*
0316*00-07
- Coupé/Cabrio
BMW 3er-Reihe 85-250 225/35R20 R02 0A1 A02 A04
3L 85-250 235/30R20 R02 T88 A05 A06 A08
e1*2007/46*0314*05 85-250 255/30R20 K2c K6g K8h R03 T92 A09 A12 A16
-.. 85-250 265/25R20 K2c K6h K6i K8m R03 T89 A18 A57 Lim
- ab Modell 2012 V20 S04
BMW 3er-Touring 85-250 225/35R20 R02 0A1 A02 A04
3K, 3K-N1 85-250 255/30R20 K2c K6g K8h R03 T92 A05 A06 A08
e1*2007/46*0315*06 A09 A12 A16
-.. A18 A57 Car
e24*2007/46*0022*0 V20 S04
3-
- ab Modell 2013
BMW 4er-Reihe 120-250 225/35R20 Cbo Cpe R02 0A1 A02 A04
3C 120-250 235/30R20 Cpe R02 T88 A05 A06 A08
e1*2007/46*0316*08 120-250 255/30R20 Cbo Cpe K1a R02 A09 A12 A16
-.. 120-250 255/30R20 Cbo Cpe K2c K6g K8h R03 T88 A18 A57 V20
T92 S04
120-250 265/25R20 Cpe K2c K6h K6i K8m R03 T89
BMW 5er 225, 235 245/35R20 R02 0A1 A02 A04
ActiveHybrid 225, 235 275/30R20 K2b R03 T97 A05 A06 A08
HY 225, 235 285/30R20 K2c K4i K6i K8e R03 A09 A12 A16
e1*2007/46*0323*.. A18 A58 L05
- ohne Allradlenkung Lim V20 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0308-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ GT28520 und
9,5Jx20H2 Typ GT29520
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe 100-330 245/35R20 R02 0A1 A02 A04
5L 100-330 275/30R20 K2b K4i K6i K8e R03 T93 T97 A05 A06 A08
e1*2007/46*0363*.. 100-330 285/30R20 K2c K4i K6i K8m R03 T95 T99 A09 A12 A16
- mit Allradlenkung A18 A58 L04
Lim V20 S05
BMW 5er-Reihe 100-330 245/35R20 R02 0A1 A02 A04
5L 100-330 275/30R20 K2b R03 T93 T97 A05 A06 A08
e1*2007/46*0363*.. 100-330 285/30R20 K2c K4i K6i K8e R03 T95 T99 A09 A12 A16
- ohne Allradlenkung A18 A57 L05
Lim V20 S05
BMW 5er-Reihe 4x4 145-200 255/30R20 K1c K41 R02 T88 T92 0A1 A02 A04
560X 145-200 255/30R20 K2b K42 K44 K56 R03 T88 T92 A05 A06 A08
e1*2001/116*0322*.. A09 A12 A16
A18 A56 Lim
S03
BMW 5er-Touring 100-330 245/35R20 R02 0A1 A02 A04
5K, K-N1 100-330 275/30R20 K2b K4i K6i K8e R03 T97 A05 A06 A08
e1*2007/46*0455*.., 100-330 285/30R20 K2c K4i K6i K8m R03 T95 T99 A09 A12 A16
e1*2007/46*0508*.. A18 A58 Car
- mit Allradlenkung F40 L04 V20
S05
BMW 5er-Touring 100-330 245/35R20 R02 0A1 A02 A04
5K, K-N1 100-330 275/30R20 K2b R03 T97 A05 A06 A08
e1*2007/46*0455*.., 100-330 285/30R20 K2c K4i K6i K8e R03 T95 T99 A09 A12 A16
e1*2007/46*0508*.. A18 A57 Car
- ohne Allradlenkung F40 L05 V20
S05
BMW 6er-Reihe 230-330 245/35R20 R02 T91 0A1 A02 A04
6C 230-330 275/30R20 K2b R03 T93 T97 A05 A06 A08
e1*2007/46*0562*.. 230-330 285/30R20 K2c K4i K6i K8e R03 T95 A09 A12 A16
A18 Cbo Cpe
L06 V20 S05
BMW X3 100-210 245/35R20 K2b R03 T91 T95 0A1 A02 A04
X83 100-210 245/35R20 R02 T91 T95 A05 A06 A08
e1*2001/116*0249*.. 100-210 255/35R20 K2b R03 T93 T97 A09 A12 A16
100-210 255/35R20 K1b R02 T93 T97 A18 V20 S06
100-210 275/30R20 K2b R03 T93 T97
100-210 285/30R20 K2a K2b R03 T95 T99
BMW X5 135-235 255/45R20 K1a R02 R37 0A1 A02 A04
X53 135-235 255/45R20 K2b R03 R37 A05 A06 A07
e1*98/14*0153*.., 135-235 265/45R20 K1a R02 A08 A09 A12
e1*2001/116*0153*.. 135-235 265/45R20 K2b R03 A16 A18 S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0308-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ GT28520 und
9,5Jx20H2 Typ GT29520
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 9
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0308-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ GT28520 und
9,5Jx20H2 Typ GT29520
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 9
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
HV0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
235/30R20 265/25R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise.
Der Reifenhersteller HANKOOK hat für seinen Reifentyp K107 "Ventus S1evo" (88Y Xl / 89Y XL) die
Eignung bestätigt.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0308-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ GT28520 und
9,5Jx20H2 Typ GT29520
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

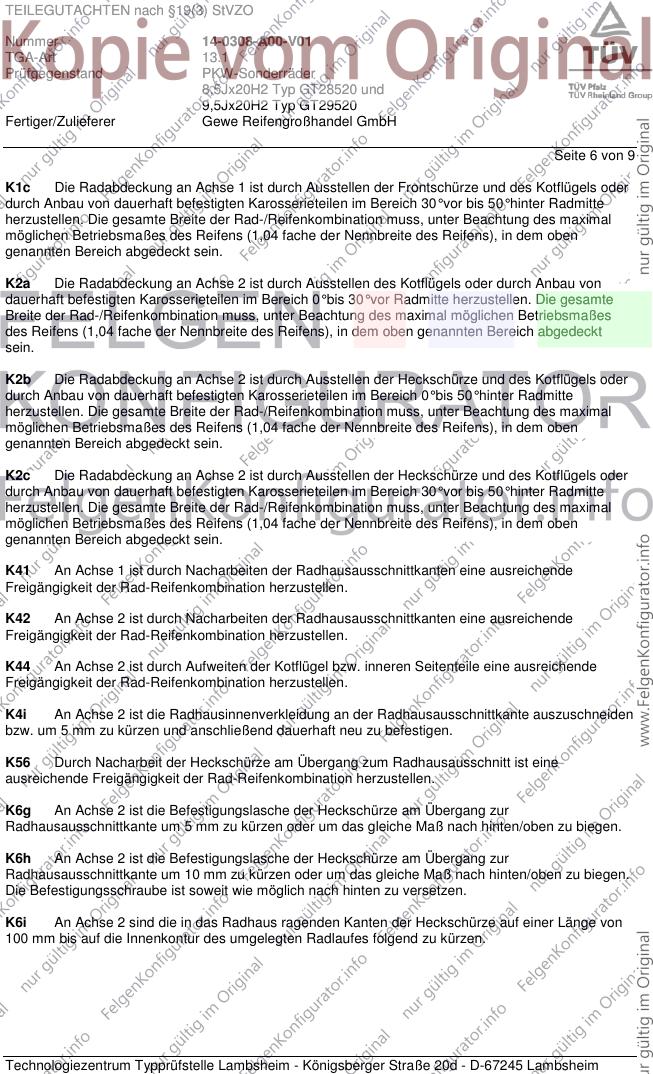

Seite 6 von 9
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0308-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ GT28520 und
9,5Jx20H2 Typ GT29520
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

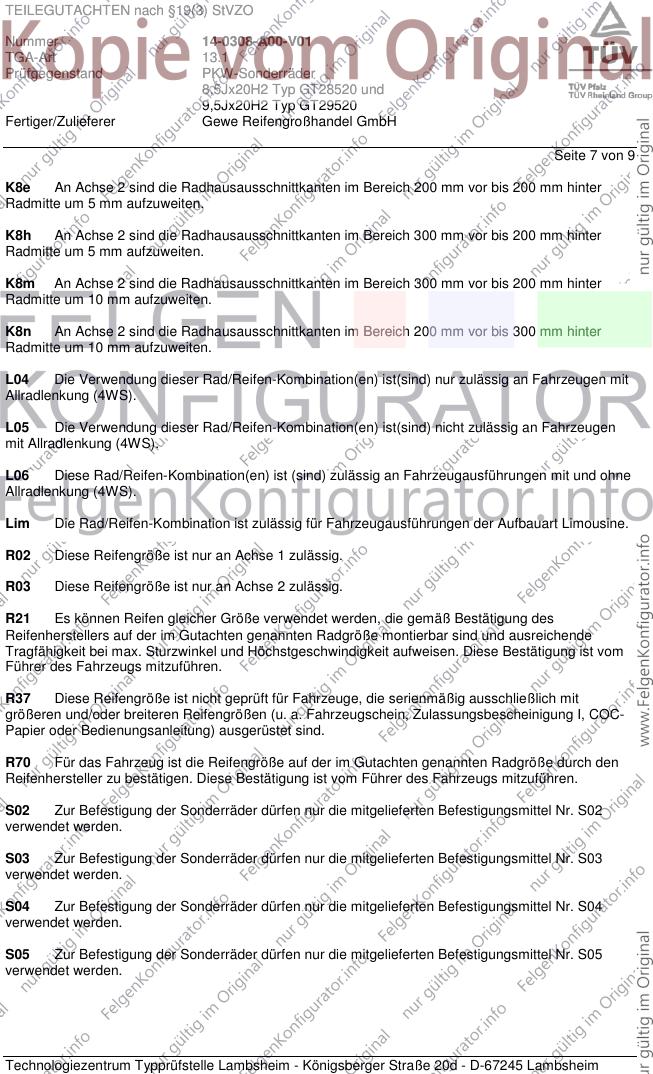

Seite 7 von 9
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0308-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ GT28520 und
9,5Jx20H2 Typ GT29520
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

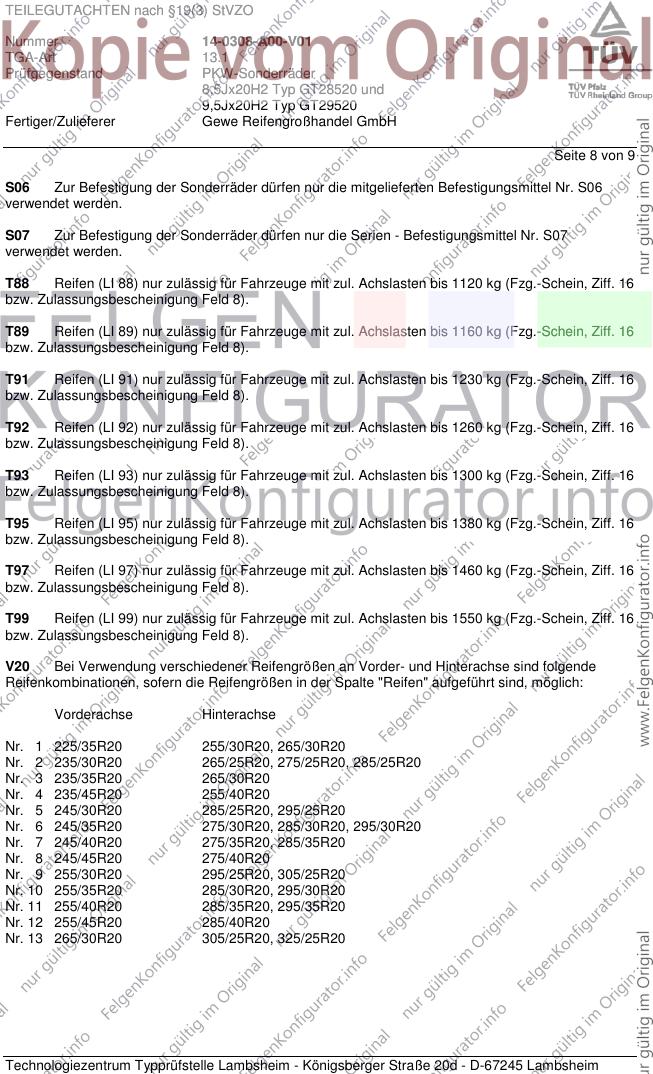

Seite 8 von 9
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S07
verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0308-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5Jx20H2 Typ GT28520 und
9,5Jx20H2 Typ GT29520
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

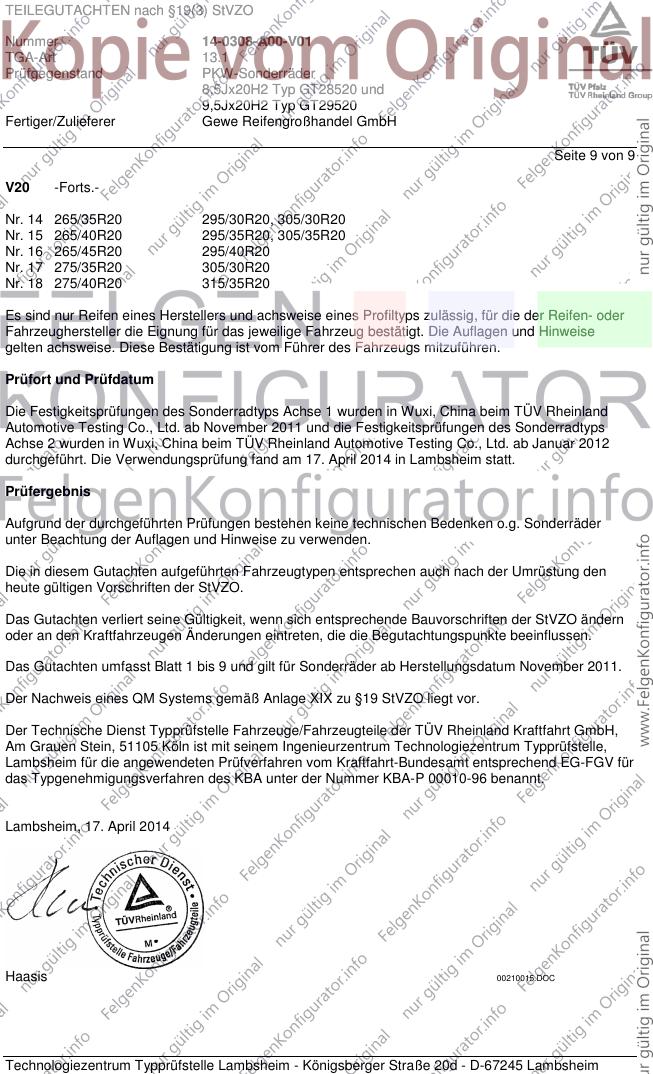

Seite 9 von 9
V20 -Forts.-
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 275/35R20 305/30R20
Nr. 18 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps Achse 1 wurden in Wuxi, China beim TÜV Rheinland
Automotive Testing Co., Ltd. ab November 2011 und die Festigkeitsprüfungen des Sonderradtyps
Achse 2 wurden in Wuxi, China beim TÜV Rheinland Automotive Testing Co., Ltd. ab Januar 2012
durchgeführt. Die Verwendungsprüfung fand am 17. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. April 2014
Haasis 00210015.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
