TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0265-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5 J x 20 EH2+ Typ BI9520
und 10,5 J x 20 EH2+ Typ BI1520
Fertiger/Zulieferer MAK s.p.a.

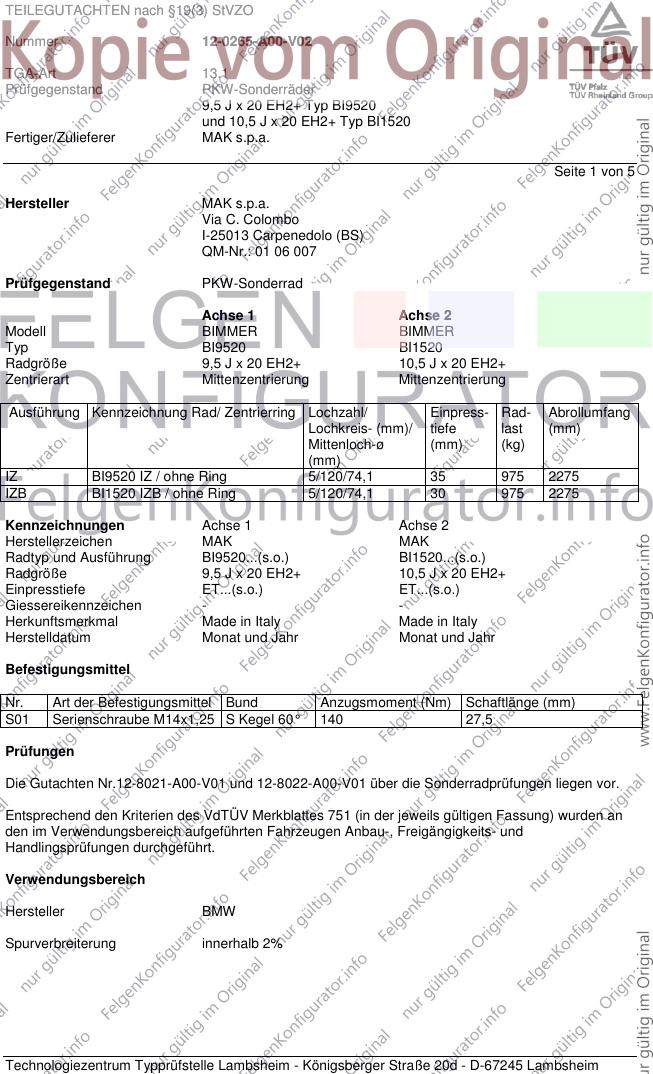

Seite 1 von 5
Hersteller MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell BIMMER BIMMER
Typ BI9520 BI1520
Radgröße 9,5 J x 20 EH2+ 10,5 J x 20 EH2+
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
IZ BI9520 IZ / ohne Ring 5/120/74,1 35 975 2275
IZB BI1520 IZB / ohne Ring 5/120/74,1 30 975 2275
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen MAK MAK
Radtyp und Ausführung BI9520...(s.o.) BI1520...(s.o.)
Radgröße 9,5 J x 20 EH2+ 10,5 J x 20 EH2+
Einpresstiefe ET...(s.o.) ET...(s.o.)
Giessereikennzeichen - -
Herkunftsmerkmal Made in Italy Made in Italy
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,25 S Kegel 60° 140 27,5
Prüfungen
Die Gutachten Nr.12-8021-A00-V01 und 12-8022-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0265-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5 J x 20 EH2+ Typ BI9520
und 10,5 J x 20 EH2+ Typ BI1520
Fertiger/Zulieferer MAK s.p.a.

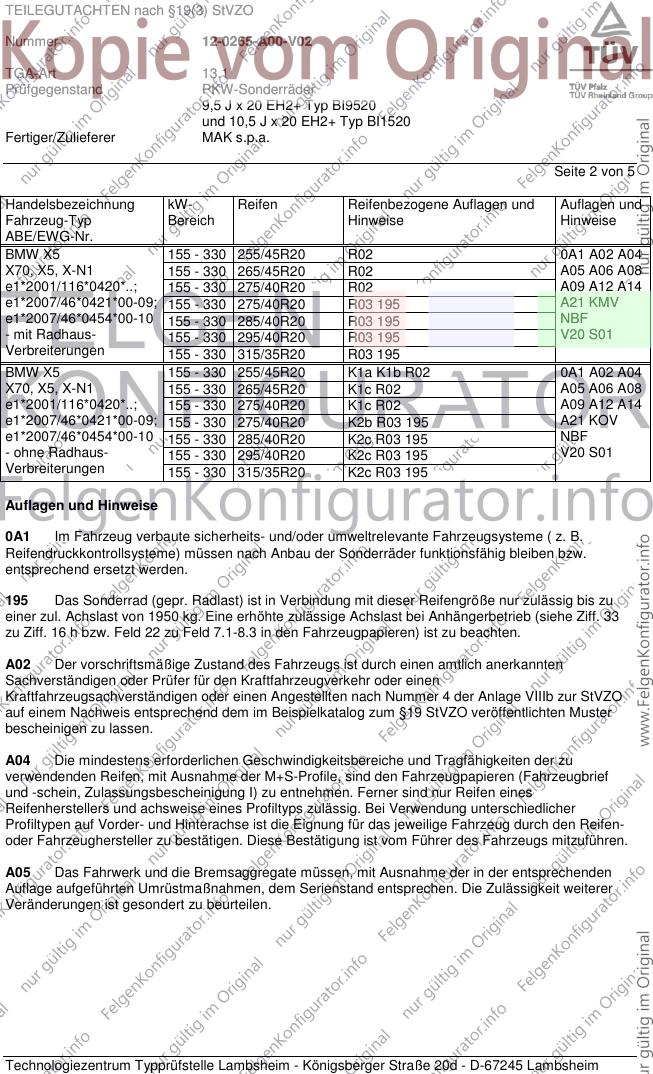

Seite 2 von 5
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Bereich Hinweise Hinweise
ABE/EWG-Nr.
BMW X5 155 - 330 255/45R20 R02 0A1 A02 A04
X70, X5, X-N1 155 - 330 265/45R20 R02 A05 A06 A08
e1*2001/116*0420*..; 155 - 330 275/40R20 R02 A09 A12 A14
e1*2007/46*0421*00-09; 155 - 330 275/40R20 R03 195 A21 KMV
e1*2007/46*0454*00-10 155 - 330 285/40R20 R03 195 NBF
- mit Radhaus- 155 - 330 295/40R20 R03 195 V20 S01
Verbreiterungen 155 - 330 315/35R20 R03 195
BMW X5 155 - 330 255/45R20 K1a K1b R02 0A1 A02 A04
X70, X5, X-N1 155 - 330 265/45R20 K1c R02 A05 A06 A08
e1*2001/116*0420*..; 155 - 330 275/40R20 K1c R02 A09 A12 A14
e1*2007/46*0421*00-09; 155 - 330 275/40R20 K2b R03 195 A21 KOV
e1*2007/46*0454*00-10 155 - 330 285/40R20 K2c R03 195 NBF
- ohne Radhaus- 155 - 330 295/40R20 K2c R03 195 V20 S01
Verbreiterungen 155 - 330 315/35R20 K2c R03 195
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
195 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1950 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0265-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5 J x 20 EH2+ Typ BI9520
und 10,5 J x 20 EH2+ Typ BI1520
Fertiger/Zulieferer MAK s.p.a.

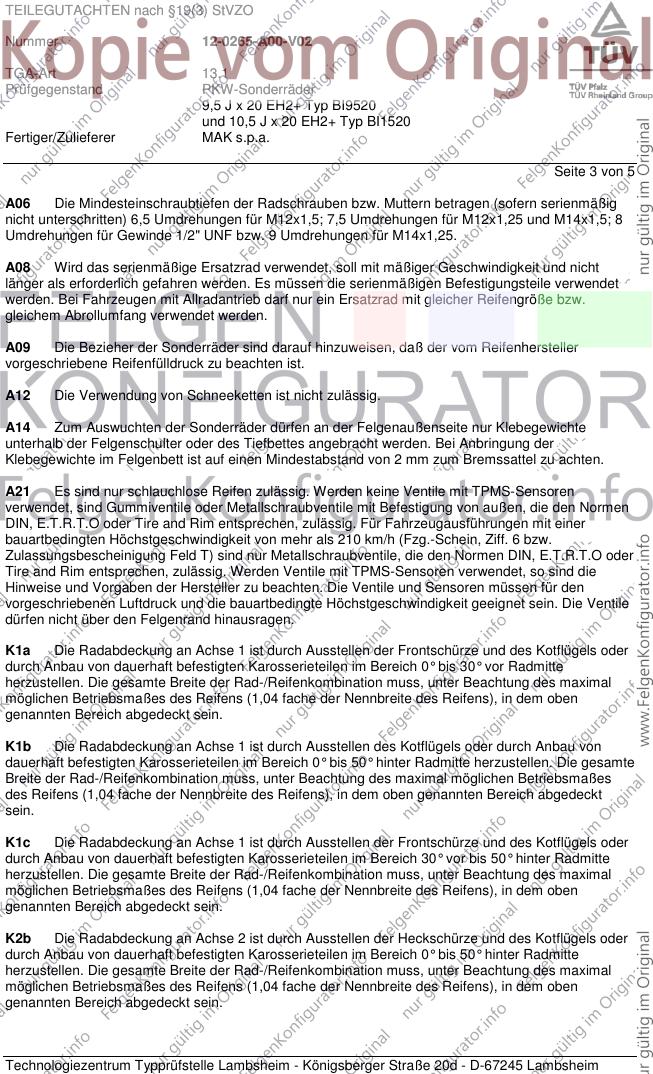

Seite 3 von 5
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0265-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5 J x 20 EH2+ Typ BI9520
und 10,5 J x 20 EH2+ Typ BI1520
Fertiger/Zulieferer MAK s.p.a.

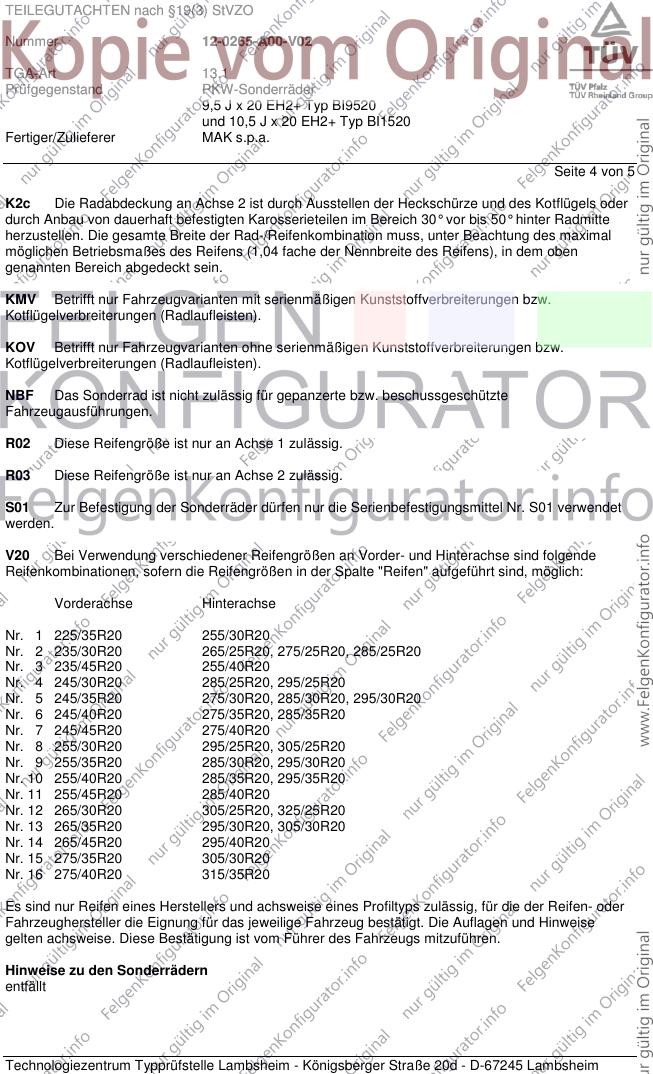

Seite 4 von 5
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01 verwendet
werden.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/45R20 255/40R20
Nr. 4 245/30R20 285/25R20, 295/25R20
Nr. 5 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 6 245/40R20 275/35R20, 285/35R20
Nr. 7 245/45R20 275/40R20
Nr. 8 255/30R20 295/25R20, 305/25R20
Nr. 9 255/35R20 285/30R20, 295/30R20
Nr. 10 255/40R20 285/35R20, 295/35R20
Nr. 11 255/45R20 285/40R20
Nr. 12 265/30R20 305/25R20, 325/25R20
Nr. 13 265/35R20 295/30R20, 305/30R20
Nr. 14 265/45R20 295/40R20
Nr. 15 275/35R20 305/30R20
Nr. 16 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Hinweise zu den Sonderrädern
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0265-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5 J x 20 EH2+ Typ BI9520
und 10,5 J x 20 EH2+ Typ BI1520
Fertiger/Zulieferer MAK s.p.a.

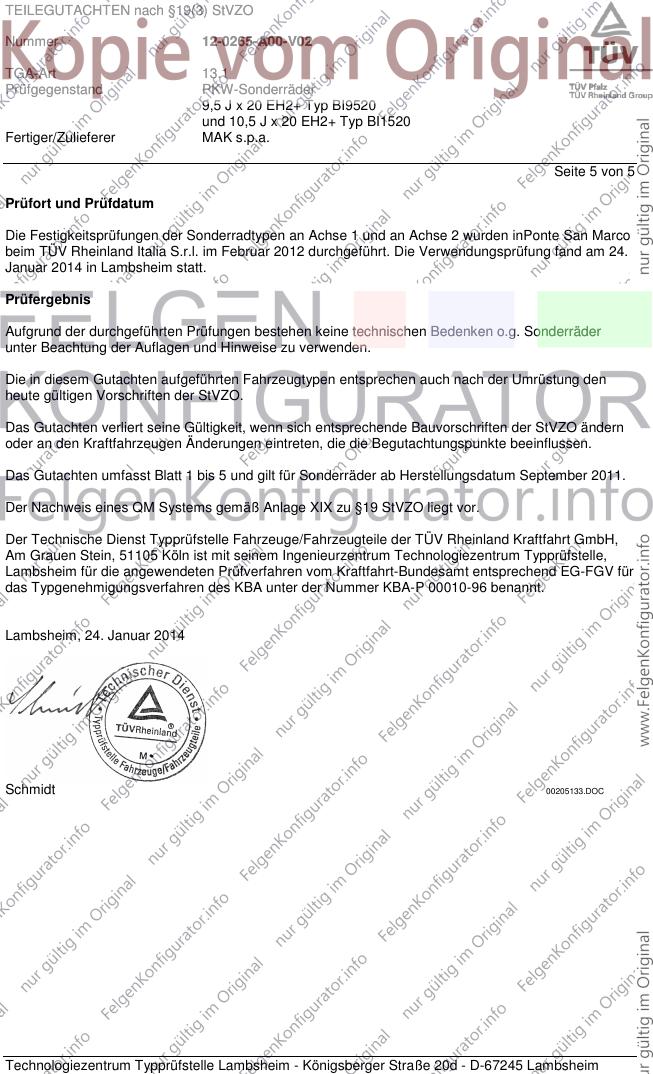

Seite 5 von 5
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen an Achse 1 und an Achse 2 wurden inPonte San Marco
beim TÜV Rheinland Italia S.r.l. im Februar 2012 durchgeführt. Die Verwendungsprüfung fand am 24.
Januar 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum September 2011.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Januar 2014
Schmidt 00205133.DOC
