TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0436-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5Jx22H2 Typ GT1 9,5Jx22H2 und
10,5Jx22H2 Typ GT1 10,5Jx22H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 5
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell GT1 GT1
Typ GT1 9,5Jx22H2 GT1 10,5Jx22H2
Radgröße 9,5Jx22H2 10,5Jx22H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung / Kennzeichnung Rad/ Zentrierring Lochzahl/ Lochkreis- Einpress- Rad- Ab-
Achse (mm)/ Mittenloch-ø tiefe last rollum-
(mm) (mm) (kg) fang
(mm)
W6 GT1 9,5Jx22H2 W6 / ohne Ring 5/120/74,1 35 975 2300
W6 GT1 10,5Jx22H2 W6 / ohne Ring 5/120/74,1 35 975 2300
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen TEC Germany TEC Germany
Radtyp und Ausführung GT1 9,5Jx22H2 (s.o.) GT1 10,5Jx22H2 (s.o.)
Radgröße 9,5Jx22H2 10,5Jx22H2
Einpresstiefe ET (s.o.) ET (s.o.)
Giessereikennzeichen MQC MQC
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,25 Kegel 60° 140 33
Prüfungen
Die Gutachten Nr.11-0108-A00-V02 und 11-0109-A00-V02 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

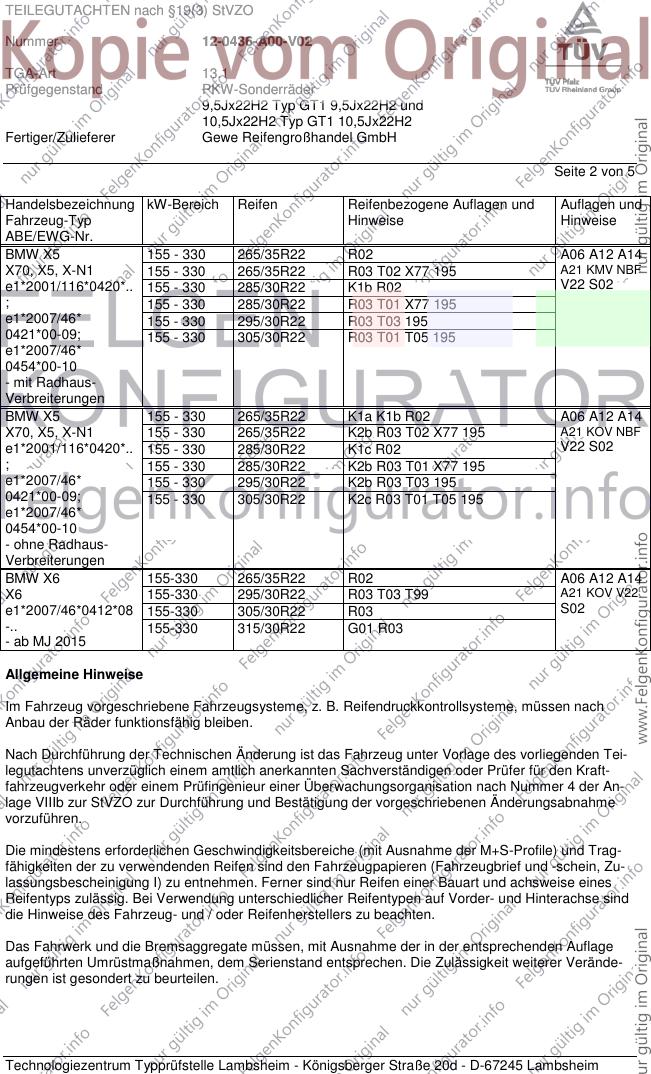

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0436-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5Jx22H2 Typ GT1 9,5Jx22H2 und
10,5Jx22H2 Typ GT1 10,5Jx22H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW X5 155 - 330 265/35R22 R02 A06 A12 A14
X70, X5, X-N1 155 - 330 265/35R22 R03 T02 X77 195 A21 KMV NBF
e1*2001/116*0420*.. 155 - 330 285/30R22 K1b R02 V22 S02
; 155 - 330 285/30R22 R03 T01 X77 195
e1*2007/46* 155 - 330 295/30R22 R03 T03 195
0421*00-09; 155 - 330 305/30R22 R03 T01 T05 195
e1*2007/46*
0454*00-10
- mit Radhaus-
Verbreiterungen
BMW X5 155 - 330 265/35R22 K1a K1b R02 A06 A12 A14
X70, X5, X-N1 155 - 330 265/35R22 K2b R03 T02 X77 195 A21 KOV NBF
e1*2001/116*0420*.. 155 - 330 285/30R22 K1c R02 V22 S02
; 155 - 330 285/30R22 K2b R03 T01 X77 195
e1*2007/46* 155 - 330 295/30R22 K2b R03 T03 195
0421*00-09; 155 - 330 305/30R22 K2c R03 T01 T05 195
e1*2007/46*
0454*00-10
- ohne Radhaus-
Verbreiterungen
BMW X6 155-330 265/35R22 R02 A06 A12 A14
X6 155-330 295/30R22 R03 T03 T99 A21 KOV V22
e1*2007/46*0412*08 155-330 305/30R22 R03 S02
-.. 155-330 315/30R22 G01 R03
- ab MJ 2015
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

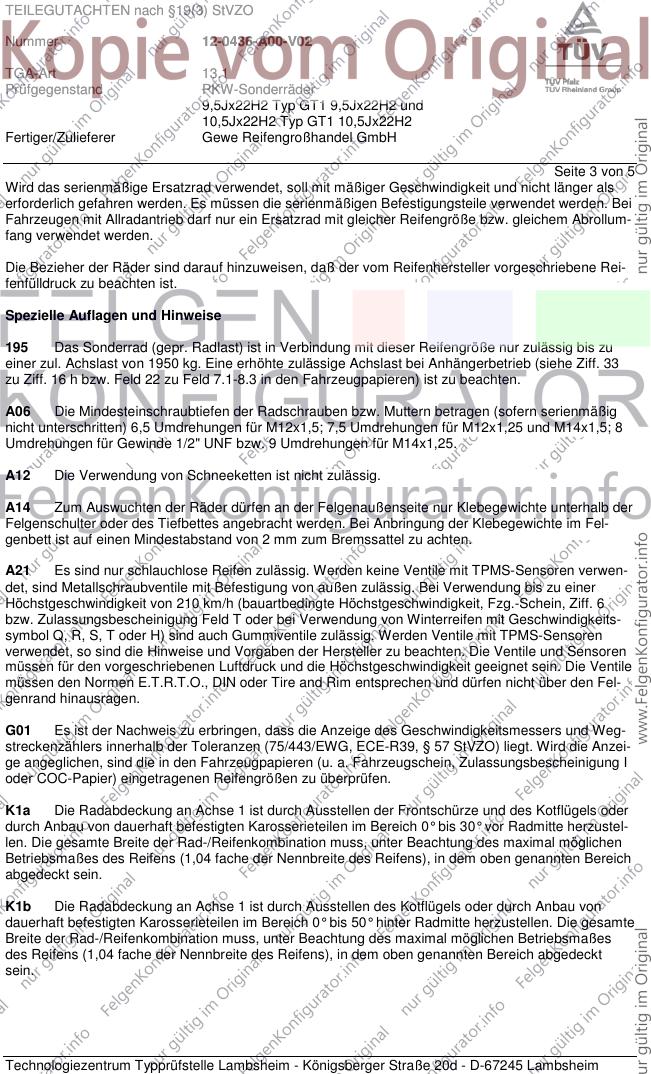

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0436-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5Jx22H2 Typ GT1 9,5Jx22H2 und
10,5Jx22H2 Typ GT1 10,5Jx22H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 5
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
195 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1950 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0436-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5Jx22H2 Typ GT1 9,5Jx22H2 und
10,5Jx22H2 Typ GT1 10,5Jx22H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 5
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet
werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-0436-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,5Jx22H2 Typ GT1 9,5Jx22H2 und
10,5Jx22H2 Typ GT1 10,5Jx22H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 5
V22 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 265/35R22 295/30R22, 305/30R22, 315/30R22
Nr. 2 285/30R22 335/25R22
Nr. 3 295/30R22 335/25R22
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps an Achse 1 wurden in Wuxi (TÜV Rheinland China) ab
Dezember 2010 und die Festigkeitsprüfungen des Sonderradtyps Achse 2 wurden in Wuxi (TÜV
Rheinland China) ab Januar 2009 durchgeführt. Die Verwendungsprüfung fand am 13. April 2017 in
Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Dezember 2010.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. April 2017
Laux
BW/RL 00269891.DOC
