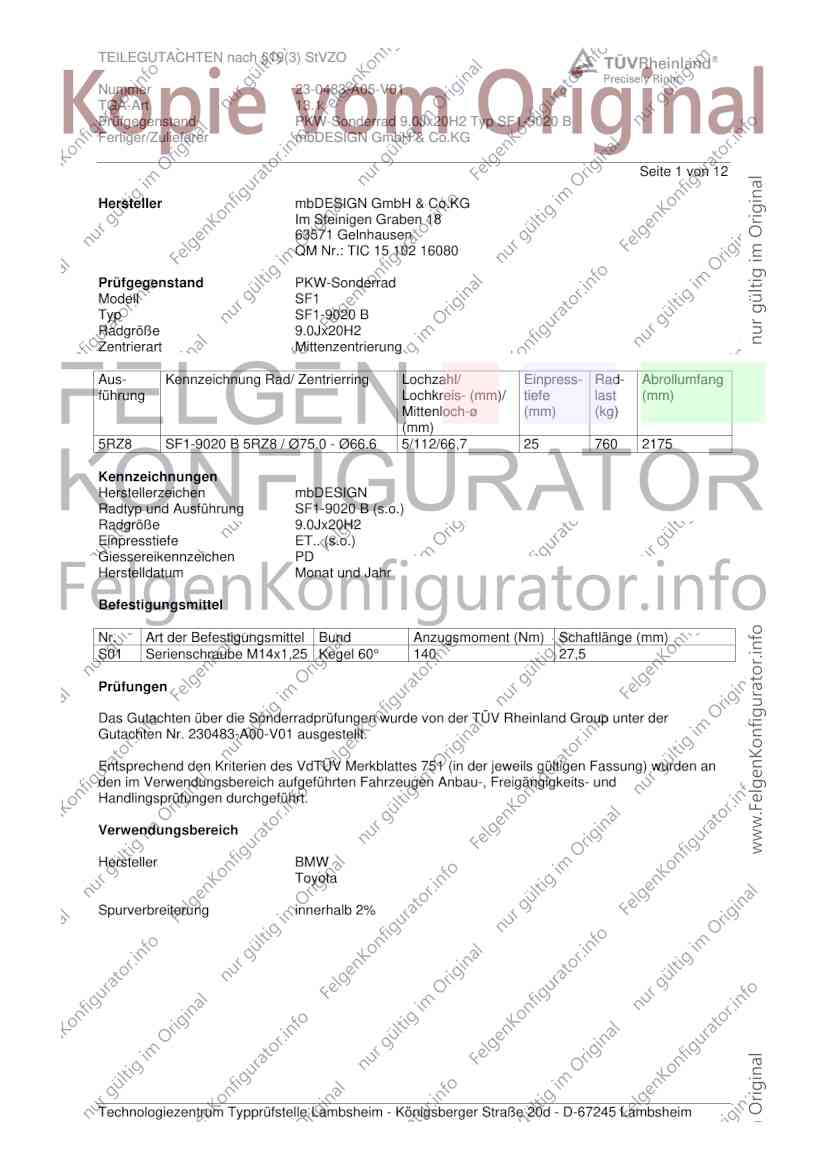

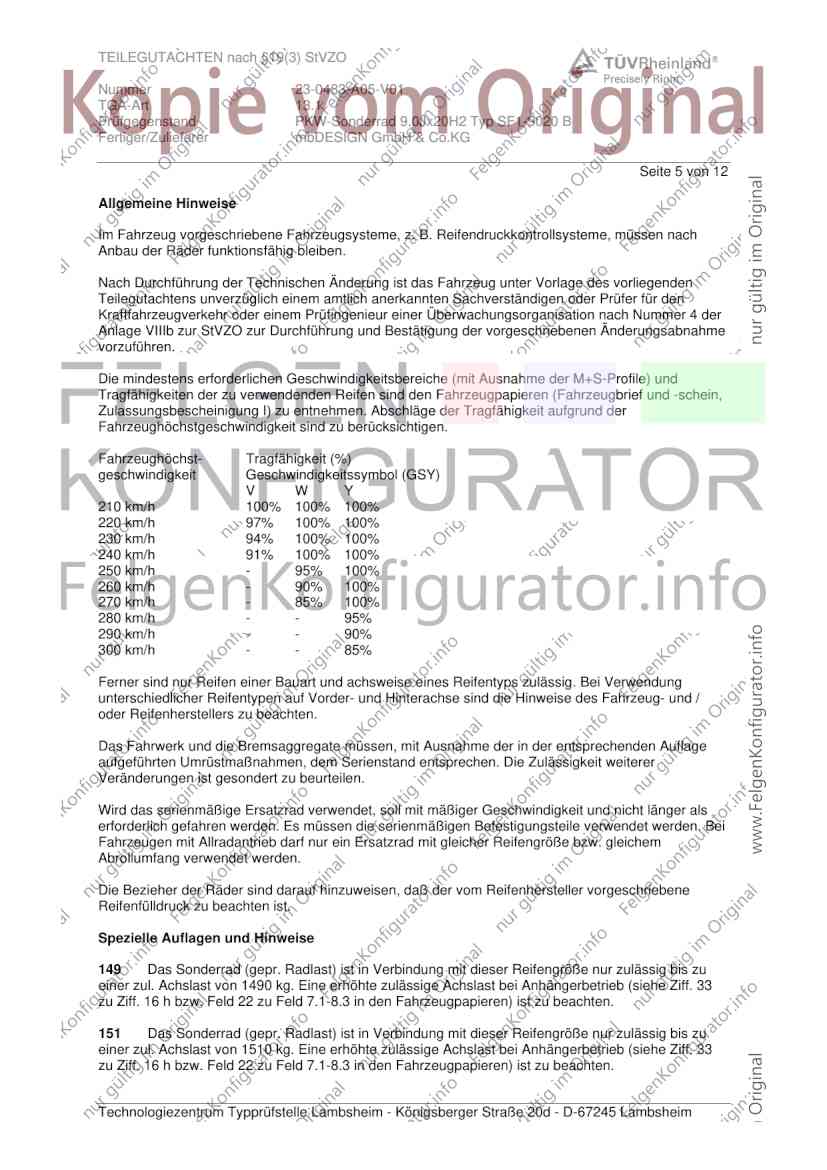

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 1 von 12
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell SF1
Typ SF1-9020 B
Radgröße 9.0Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5RZ8 SF1-9020 B 5RZ8 / Ø75.0 - Ø66.6 5/112/66,7 25 760 2175
Kennzeichnungen
Herstellerzeichen mbDESIGN
Radtyp und Ausführung SF1-9020 B (s.o.)
Radgröße 9.0Jx20H2
Einpresstiefe ET.. (s.o.)
Giessereikennzeichen PD
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,25 Kegel 60° 140 27,5
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 230483-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 2er Coupé 115-180 225/35R20 K2b T90 A06 A12 A16
G2C 115-180 255/30R20 K2c K4i K6g K6i K8h R03 T88 T92 A18 A58 Cpe
e1*2018/858*00123*.. 115-180 265/30R20 K2c K4i K6h K6i K8m R03 NoP V20 S01
BMW 3er-Reihe (VII) 85-210 225/35R20 K2b T90 A06 A12 A16
G3L 85-210 255/30R20 K2c K8h R03 T92 A18 A57 Lim
e1*2007/46*1947*.. 85-210 265/30R20 K2c K8m R03 T94 NoP V20 S01
BMW 3er-Reihe (VII) 120-135 225/35R20 K2b T90 A06 A12 A16
Hybrid 120-135 265/30R20 K2c K8m R03 T94 A18 A57 Lim
G3L V20 S01
e1*2007/46*1947*..
- Plug-in Hybrid
BMW 3er-Touring (VII) 115,135 255/30R20 A58 K2c K8h NoD R03 T92 A06 A12 A16
G3K 85-210 225/35R20 R02 T90 A18 A57 Car
e1*2007/46*2017*.. 85-210 265/30R20 K2c K8m R03 T94 NoP V20 S01
BMW 4er Gran Coupé 120-210 245/35R20 K1a K1b K2c K4h K4i K5b K6g K8h A06 A12 A16
G4C T95 A18 A57 Lim
e1*2018/858*00122*.. 120-210 255/35R20 K1c K2c K3s K4h K4i K5b K6h K6i NoE NoP VJ2
K8h T93 T97 S01
120-210 265/30R20 K1c K2c K4h K4i K5b K5i K5k K6h K6i
K8m T94
BMW 4er-Cabrio 120-210 225/35R20 R02 T90 A06 A12 A16
G3C 120-210 265/30R20 K2c K4i K6i K8m R03 T94 A18 A58 Cbo
e1*2007/46*2126* 125-180 255/30R20 K2c K4i K6i K8h R03 T92 NoP V20 S01
BMW 4er-Coupé 120-210 225/35R20 K2b T90 A06 A12 A16
G3C 120-210 255/30R20 K2c K4i K6i K8h R03 T92 A18 A57 Cpe
e1*2007/46*2126* 120-210 265/30R20 K2c K4i K6i K8m R03 T94 NoP V20 S01
BMW 5er-Reihe 120-145 235/40R20 R37 T96 A06 A12 A16
G6L 120-145 245/40R20 A18 A57 L05
e1*2018/858*00316*.. 120-145 255/35R20 K2a K2b T97 Lim NoP V20
120-145 255/40R20 K2a K2b Y95 S01
120-145 265/35R20 K1c K2c K5d K6g
120-145 275/35R20 K2c K4i K6g K6i K8h R03
BMW 5er-Reihe (VII) 100-265 235/35R20 K1a R02 R37 T92 152 A06 A12 A16
G5L 100-265 245/35R20 K1c K2b K5d T95 152 A18 A57 L06
e1*2007/46*1688*.. 100-265 265/30R20 K2c K6i K8h R03 T94 152 Lim MpH V20
100-265 275/30R20 K2c K6i K8h R03 T93 T97 152 S01
BMW 5er-Reihe 530e 120, 140 245/40R20 T99 152 A06 A12 A16
PHEV 120, 140 255/35R20 K2a K2b T00 152 A18 A58 L05
G6L HL Lim V20 Y95
e1*2018/858*00316*.. 120, 140 255/40R20 K2a K2b T01 152 S01
- Plug-in Hybrid 120, 140 265/35R20 K1c K2c K5d K6g T99 152
120, 140 275/35R20 K2c K4i K6g K6i K8h R03 T02 152
BMW 5er-Touring (VII) 100-265 235/35R20 K1a R02 R37 T92 152 A06 A12 A16
G5K 100-265 245/35R20 K1c K5d R02 T95 152 A18 A57 Car
e1*2007/46*1750*.. 100-265 275/30R20 K2c K6i K8h R03 T97 152 F40 L06 NoP
V20 S01
BMW 6er GT 120-265 245/40R20 T95 T99 152 A06 A12 A16
G6GT 120-265 255/35R20 T97 152 A18 A57 L06
e1*2007/46*1791*.. 120-265 255/40R20 G01 T01 152 Lim V20 S01
- incl. Facelift 2020 120-265 275/35R20 K2b R03 152
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

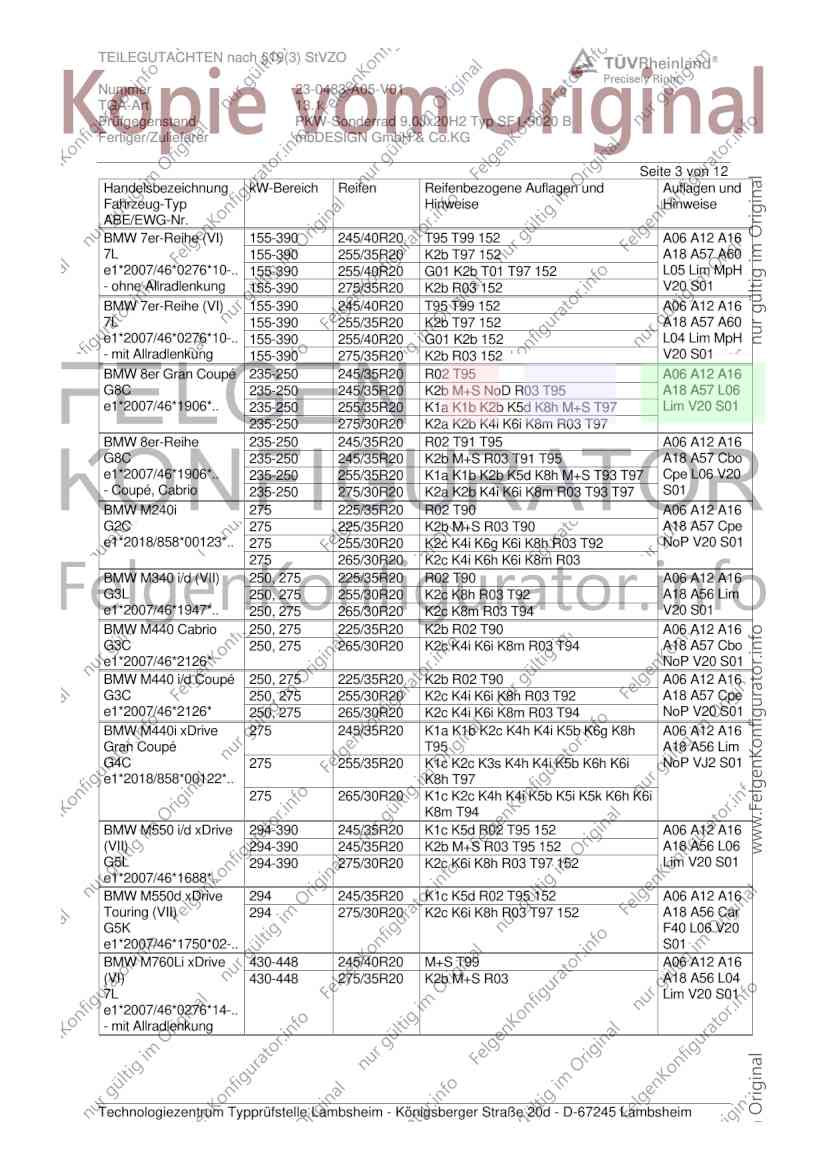

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 7er-Reihe (VI) 155-390 245/40R20 T95 T99 152 A06 A12 A16
7L 155-390 255/35R20 K2b T97 152 A18 A57 A60
e1*2007/46*0276*10-.. 155-390 255/40R20 G01 K2b T01 T97 152 L05 Lim MpH
- ohne Allradlenkung 155-390 275/35R20 K2b R03 152 V20 S01
BMW 7er-Reihe (VI) 155-390 245/40R20 T95 T99 152 A06 A12 A16
7L 155-390 255/35R20 K2b T97 152 A18 A57 A60
e1*2007/46*0276*10-.. 155-390 255/40R20 G01 K2b 152 L04 Lim MpH
- mit Allradlenkung 155-390 275/35R20 K2b R03 152 V20 S01
BMW 8er Gran Coupé 235-250 245/35R20 R02 T95 A06 A12 A16
G8C 235-250 245/35R20 K2b M+S NoD R03 T95 A18 A57 L06
e1*2007/46*1906*.. 235-250 255/35R20 K1a K1b K2b K5d K8h M+S T97 Lim V20 S01
235-250 275/30R20 K2a K2b K4i K6i K8m R03 T97
BMW 8er-Reihe 235-250 245/35R20 R02 T91 T95 A06 A12 A16
G8C 235-250 245/35R20 K2b M+S R03 T91 T95 A18 A57 Cbo
e1*2007/46*1906*.. 235-250 255/35R20 K1a K1b K2b K5d K8h M+S T93 T97 Cpe L06 V20
- Coupé, Cabrio 235-250 275/30R20 K2a K2b K4i K6i K8m R03 T93 T97 S01
BMW M240i 275 225/35R20 R02 T90 A06 A12 A16
G2C 275 225/35R20 K2b M+S R03 T90 A18 A57 Cpe
e1*2018/858*00123*.. 275 255/30R20 K2c K4i K6g K6i K8h R03 T92 NoP V20 S01
275 265/30R20 K2c K4i K6h K6i K8m R03
BMW M340 i/d (VII) 250, 275 225/35R20 R02 T90 A06 A12 A16
G3L 250, 275 255/30R20 K2c K8h R03 T92 A18 A56 Lim
e1*2007/46*1947*.. 250, 275 265/30R20 K2c K8m R03 T94 V20 S01
BMW M440 Cabrio 250, 275 225/35R20 K2b R02 T90 A06 A12 A16
G3C 250, 275 265/30R20 K2c K4i K6i K8m R03 T94 A18 A57 Cbo
e1*2007/46*2126* NoP V20 S01
BMW M440 i/d Coupé 250, 275 225/35R20 K2b R02 T90 A06 A12 A16
G3C 250, 275 255/30R20 K2c K4i K6i K8h R03 T92 A18 A57 Cpe
e1*2007/46*2126* 250, 275 265/30R20 K2c K4i K6i K8m R03 T94 NoP V20 S01
BMW M440i xDrive 275 245/35R20 K1a K1b K2c K4h K4i K5b K6g K8h A06 A12 A16
Gran Coupé T95 A18 A56 Lim
G4C 275 255/35R20 K1c K2c K3s K4h K4i K5b K6h K6i NoP VJ2 S01
e1*2018/858*00122*.. K8h T97
275 265/30R20 K1c K2c K4h K4i K5b K5i K5k K6h K6i
K8m T94
BMW M550 i/d xDrive 294-390 245/35R20 K1c K5d R02 T95 152 A06 A12 A16
(VII) 294-390 245/35R20 K2b M+S R03 T95 152 A18 A56 L06
G5L 294-390 275/30R20 K2c K6i K8h R03 T97 152 Lim V20 S01
e1*2007/46*1688*..
BMW M550d xDrive 294 245/35R20 K1c K5d R02 T95 152 A06 A12 A16
Touring (VII) 294 275/30R20 K2c K6i K8h R03 T97 152 A18 A56 Car
G5K F40 L06 V20
e1*2007/46*1750*02-.. S01
BMW M760Li xDrive 430-448 245/40R20 M+S T99 A06 A12 A16
(VI) 430-448 275/35R20 K2b M+S R03 A18 A56 L04
7L Lim V20 S01
e1*2007/46*0276*14-..
- mit Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

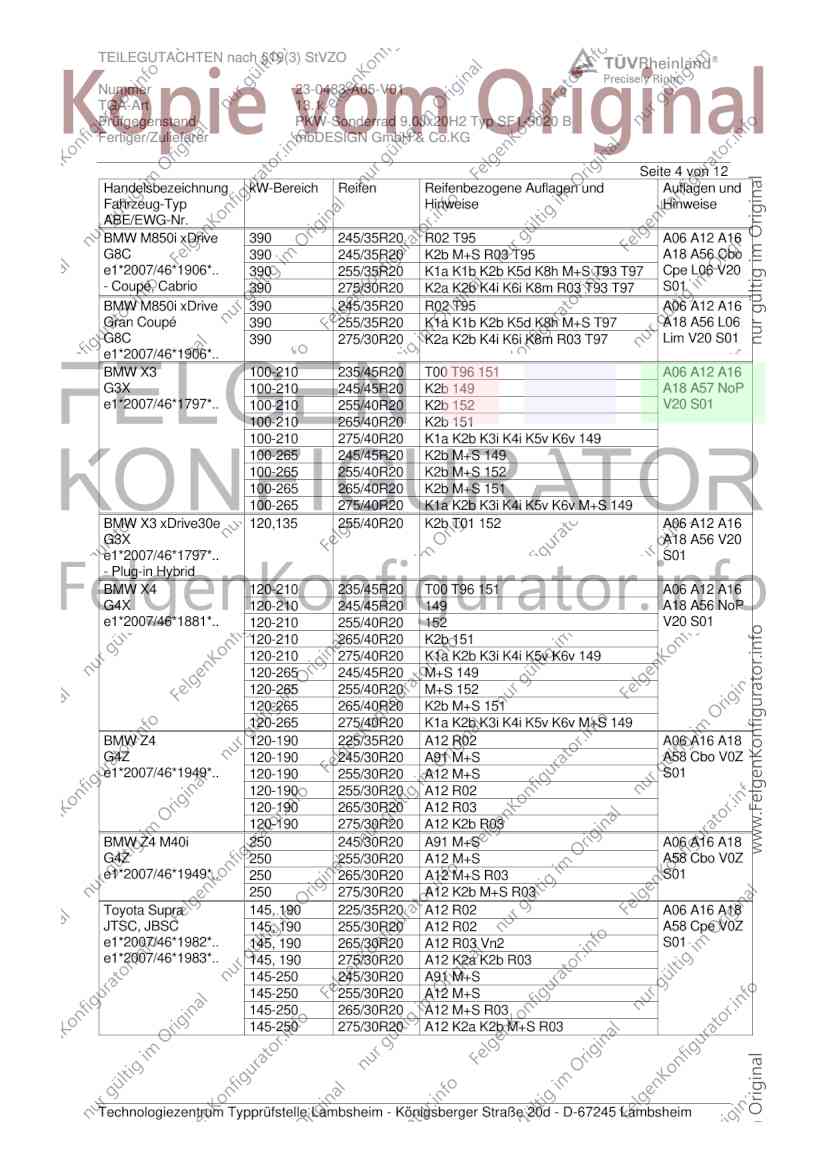

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW M850i xDrive 390 245/35R20 R02 T95 A06 A12 A16
G8C 390 245/35R20 K2b M+S R03 T95 A18 A56 Cbo
e1*2007/46*1906*.. 390 255/35R20 K1a K1b K2b K5d K8h M+S T93 T97 Cpe L06 V20
- Coupé, Cabrio 390 275/30R20 K2a K2b K4i K6i K8m R03 T93 T97 S01
BMW M850i xDrive 390 245/35R20 R02 T95 A06 A12 A16
Gran Coupé 390 255/35R20 K1a K1b K2b K5d K8h M+S T97 A18 A56 L06
G8C 390 275/30R20 K2a K2b K4i K6i K8m R03 T97 Lim V20 S01
e1*2007/46*1906*..
BMW X3 100-210 235/45R20 T00 T96 151 A06 A12 A16
G3X 100-210 245/45R20 K2b 149 A18 A57 NoP
e1*2007/46*1797*.. 100-210 255/40R20 K2b 152 V20 S01
100-210 265/40R20 K2b 151
100-210 275/40R20 K1a K2b K3i K4i K5v K6v 149
100-265 245/45R20 K2b M+S 149
100-265 255/40R20 K2b M+S 152
100-265 265/40R20 K2b M+S 151
100-265 275/40R20 K1a K2b K3i K4i K5v K6v M+S 149
BMW X3 xDrive30e 120,135 255/40R20 K2b T01 152 A06 A12 A16
G3X A18 A56 V20
e1*2007/46*1797*.. S01
- Plug-in Hybrid
BMW X4 120-210 235/45R20 T00 T96 151 A06 A12 A16
G4X 120-210 245/45R20 149 A18 A56 NoP
e1*2007/46*1881*.. 120-210 255/40R20 152 V20 S01
120-210 265/40R20 K2b 151
120-210 275/40R20 K1a K2b K3i K4i K5v K6v 149
120-265 245/45R20 M+S 149
120-265 255/40R20 M+S 152
120-265 265/40R20 K2b M+S 151
120-265 275/40R20 K1a K2b K3i K4i K5v K6v M+S 149
BMW Z4 120-190 225/35R20 A12 R02 A06 A16 A18
G4Z 120-190 245/30R20 A91 M+S A58 Cbo V0Z
e1*2007/46*1949*.. 120-190 255/30R20 A12 M+S S01
120-190 255/30R20 A12 R02
120-190 265/30R20 A12 R03
120-190 275/30R20 A12 K2b R03
BMW Z4 M40i 250 245/30R20 A91 M+S A06 A16 A18
G4Z 250 255/30R20 A12 M+S A58 Cbo V0Z
e1*2007/46*1949*.. 250 265/30R20 A12 M+S R03 S01
250 275/30R20 A12 K2b M+S R03
Toyota Supra 145, 190 225/35R20 A12 R02 A06 A16 A18
JTSC, JBSC 145, 190 255/30R20 A12 R02 A58 Cpe V0Z
e1*2007/46*1982*.. 145, 190 265/30R20 A12 R03 Vn2 S01
e1*2007/46*1983*.. 145, 190 275/30R20 A12 K2a K2b R03
145-250 245/30R20 A91 M+S
145-250 255/30R20 A12 M+S
145-250 265/30R20 A12 M+S R03
145-250 275/30R20 A12 K2a K2b M+S R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 5 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
149 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1490 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

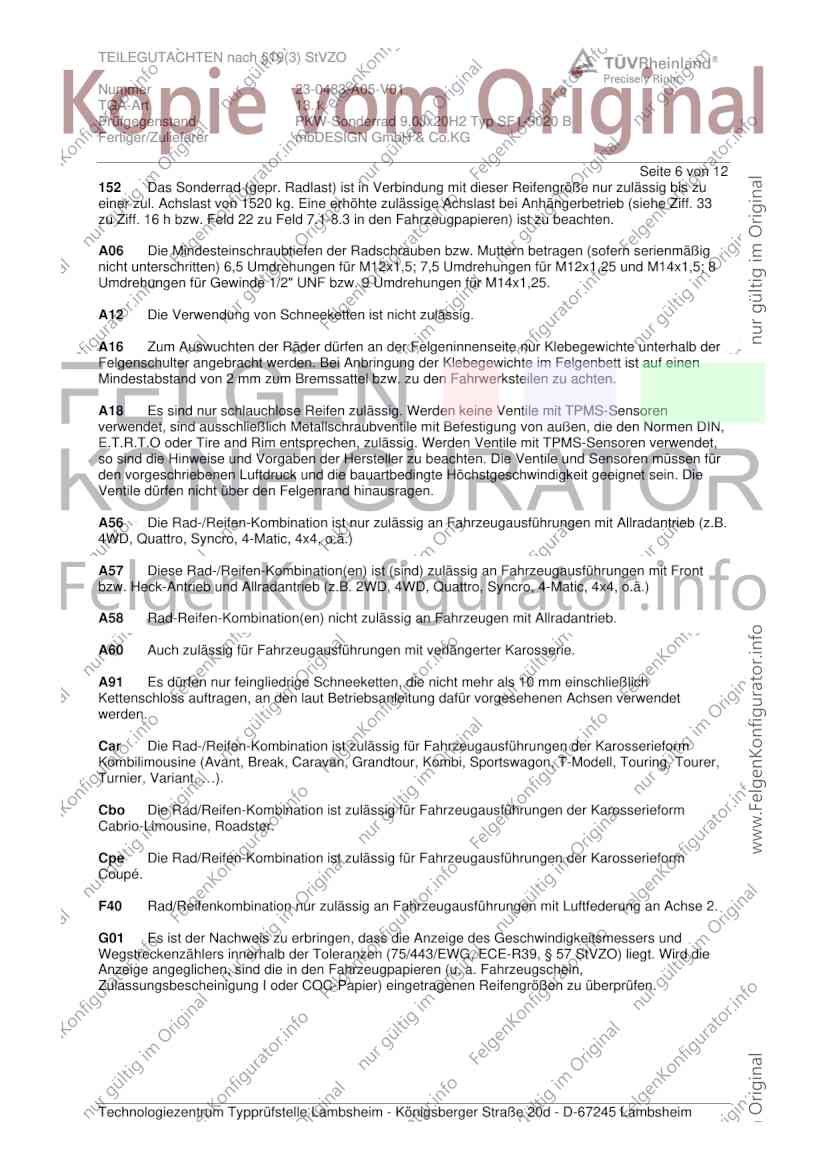

Seite 6 von 12
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

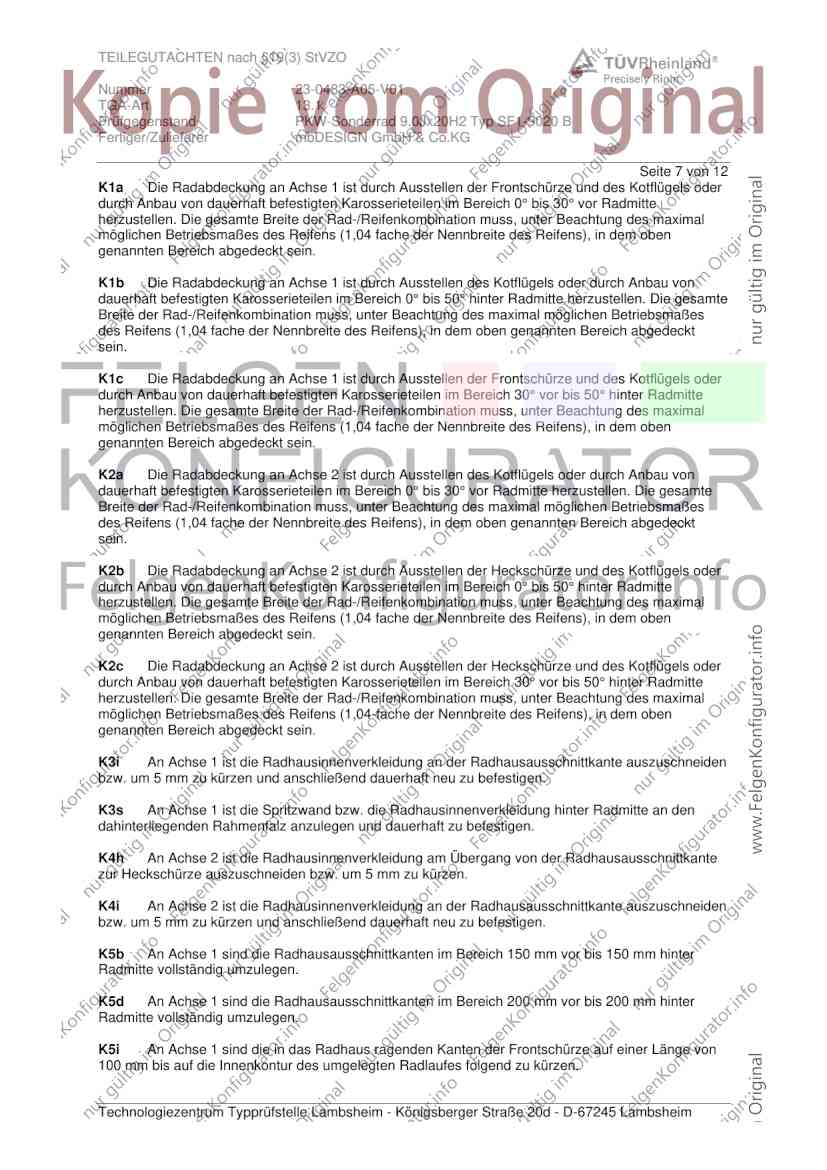

Seite 7 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

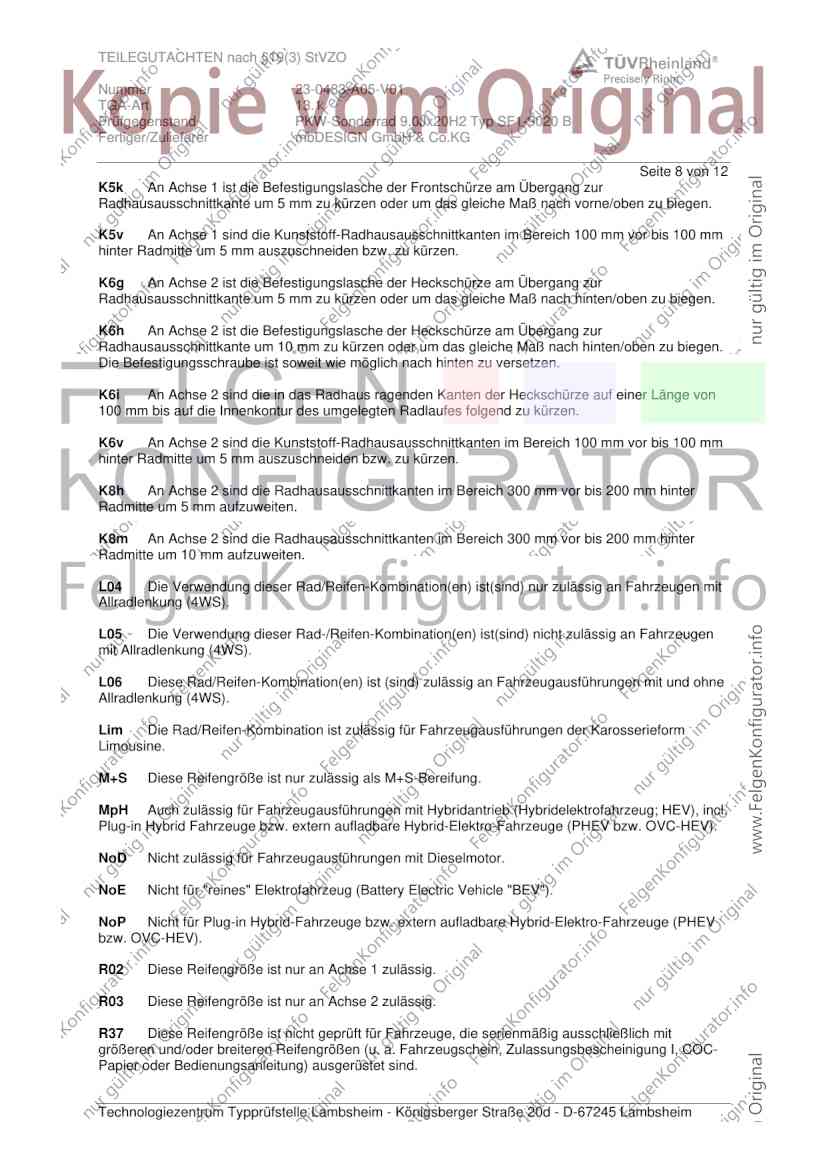

Seite 8 von 12
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

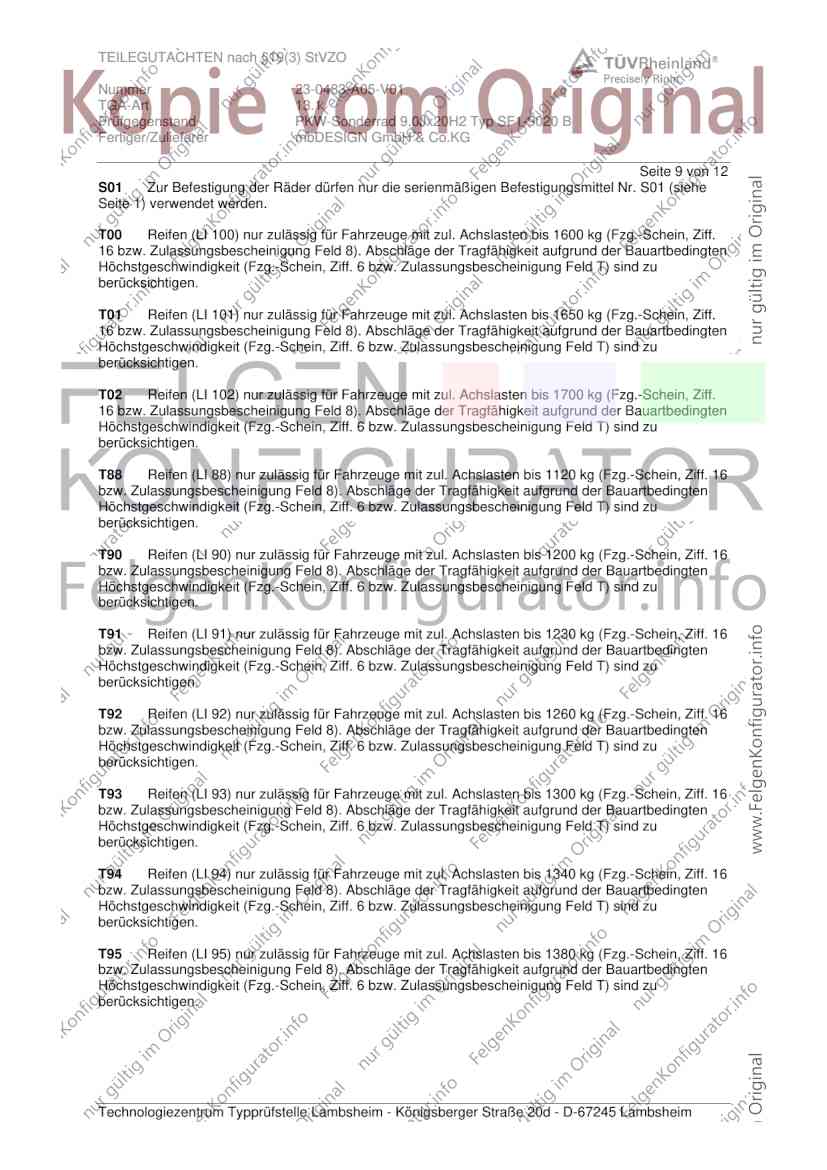

Seite 9 von 12
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

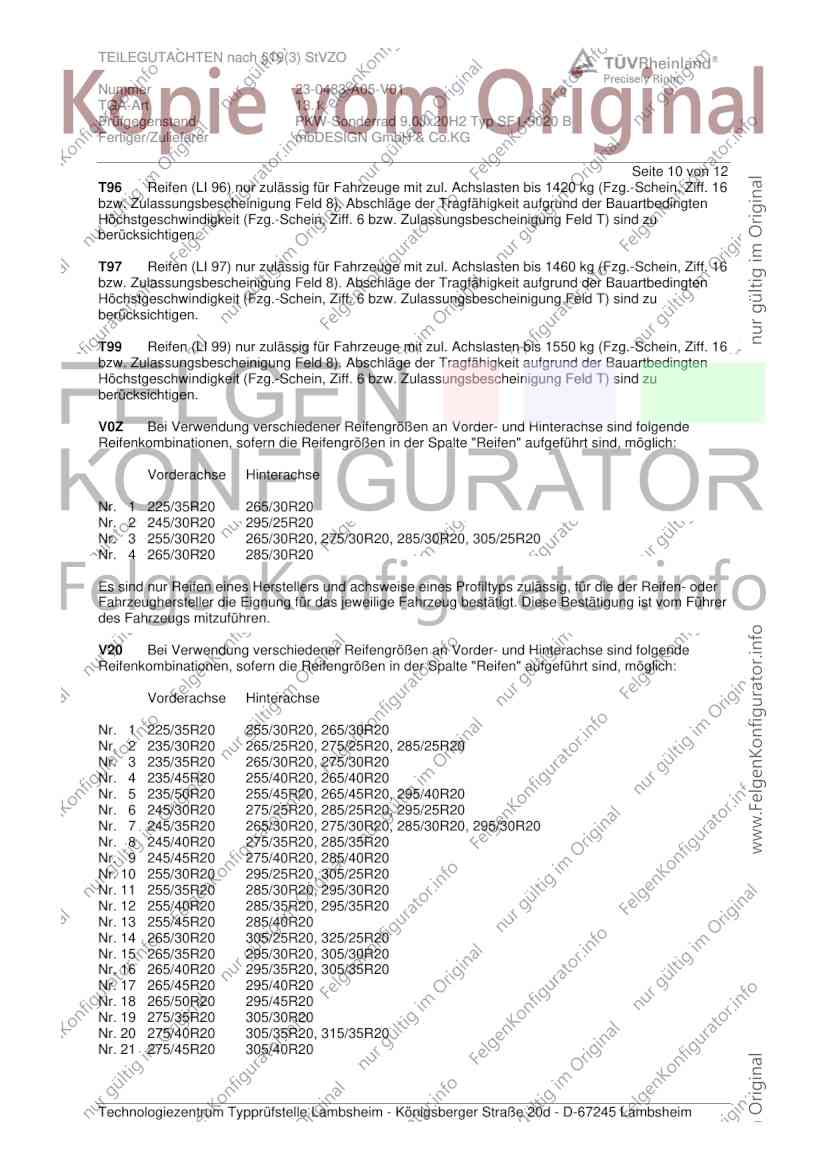

Seite 10 von 12
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V0Z Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 265/30R20
Nr. 2 245/30R20 295/25R20
Nr. 3 255/30R20 265/30R20, 275/30R20, 285/30R20, 305/25R20
Nr. 4 265/30R20 285/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

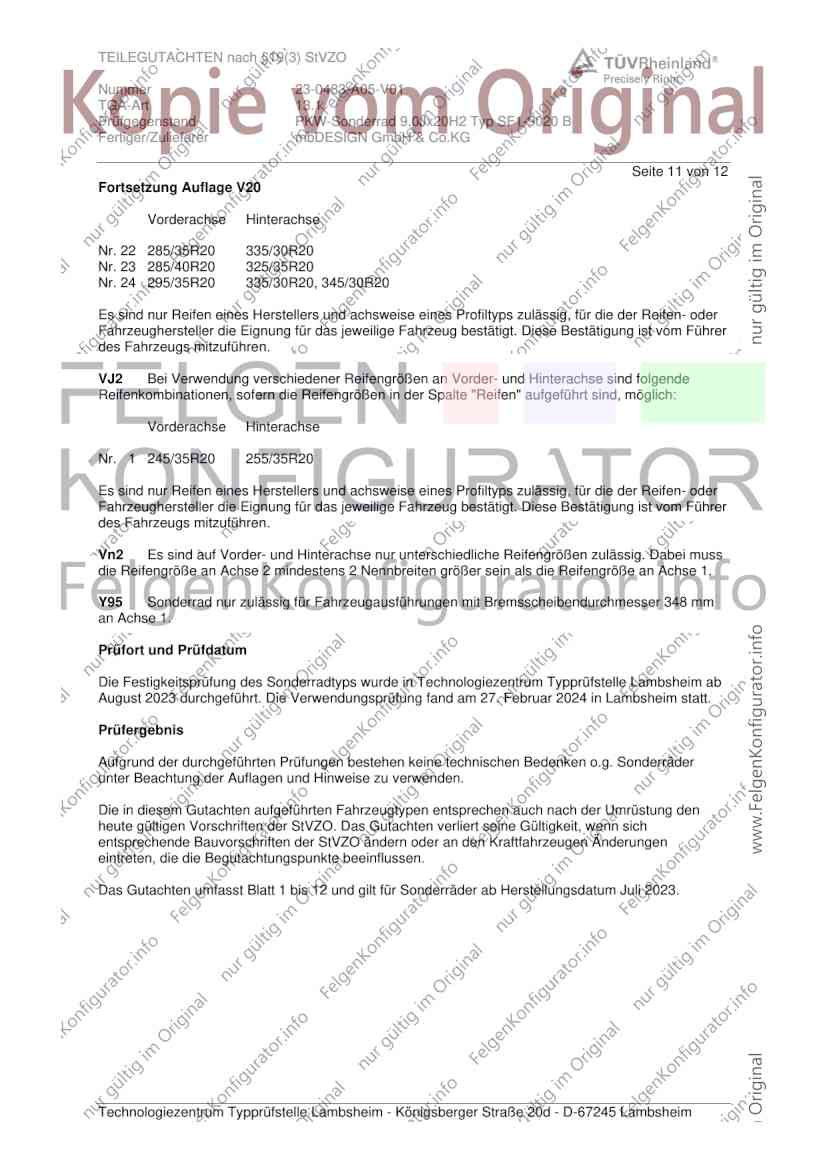

Seite 11 von 12
Fortsetzung Auflage V20
Vorderachse Hinterachse
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VJ2 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 255/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
Y95 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 348 mm
an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim ab
August 2023 durchgeführt. Die Verwendungsprüfung fand am 27. Februar 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2023.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 23-0483-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ SF1-9020 B
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 12 von 12
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Februar 2024
Schmidt 00423197.DOC JR-CS
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
