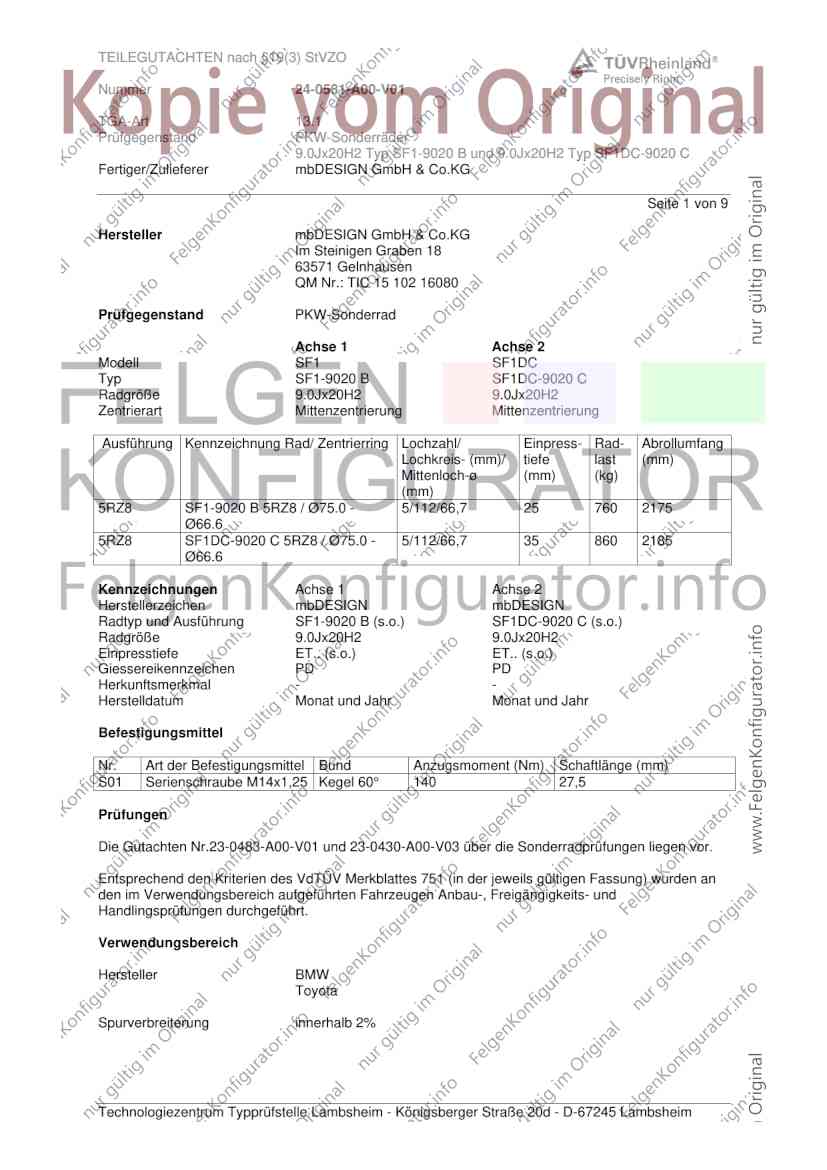

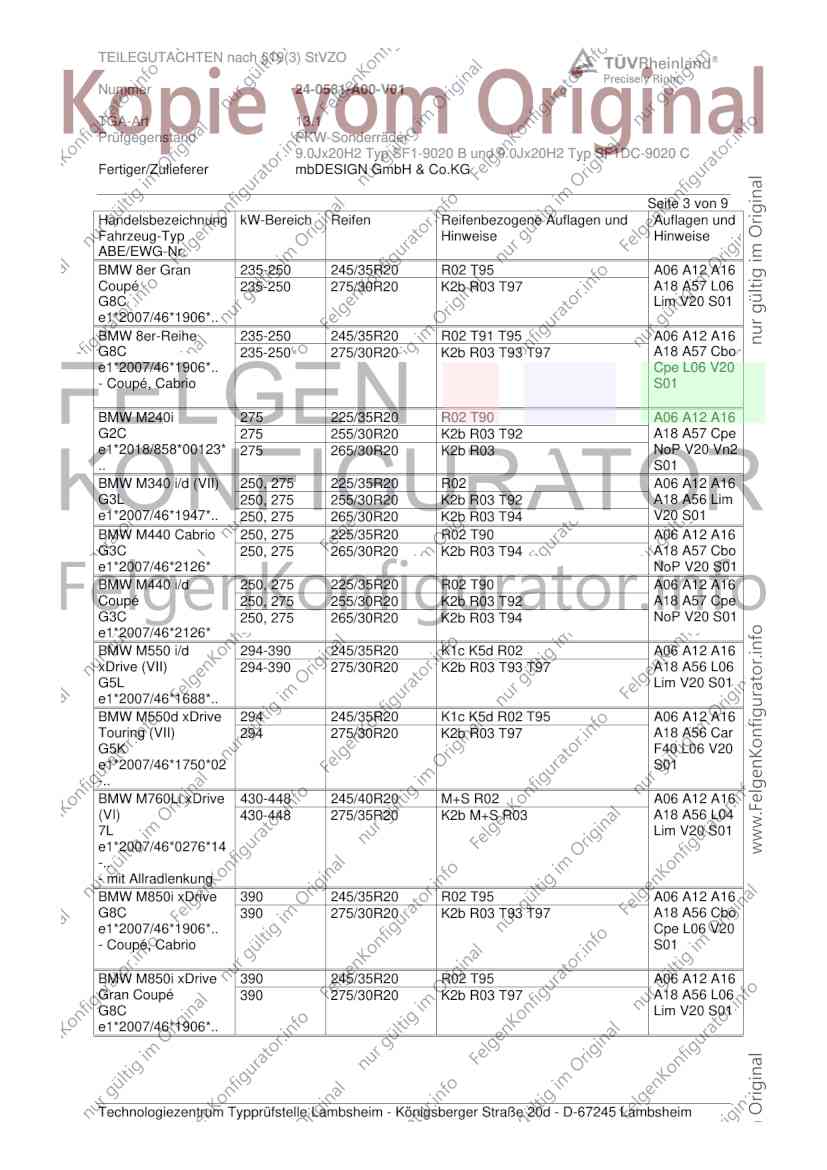

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 24-0581-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0Jx20H2 Typ SF1-9020 B und 9.0Jx20H2 Typ SF1DC-9020 C
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 1 von 9
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell SF1 SF1DC
Typ SF1-9020 B SF1DC-9020 C
Radgröße 9.0Jx20H2 9.0Jx20H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5RZ8 SF1-9020 B 5RZ8 / Ø75.0 - 5/112/66,7 25 760 2175
Ø66.6
5RZ8 SF1DC-9020 C 5RZ8 / Ø75.0 - 5/112/66,7 35 860 2185
Ø66.6
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen mbDESIGN mbDESIGN
Radtyp und Ausführung SF1-9020 B (s.o.) SF1DC-9020 C (s.o.)
Radgröße 9.0Jx20H2 9.0Jx20H2
Einpresstiefe ET.. (s.o.) ET.. (s.o.)
Giessereikennzeichen PD PD
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,25 Kegel 60° 140 27,5
Prüfungen
Die Gutachten Nr.23-0483-A00-V01 und 23-0430-A00-V03 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 24-0581-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0Jx20H2 Typ SF1-9020 B und 9.0Jx20H2 Typ SF1DC-9020 C
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

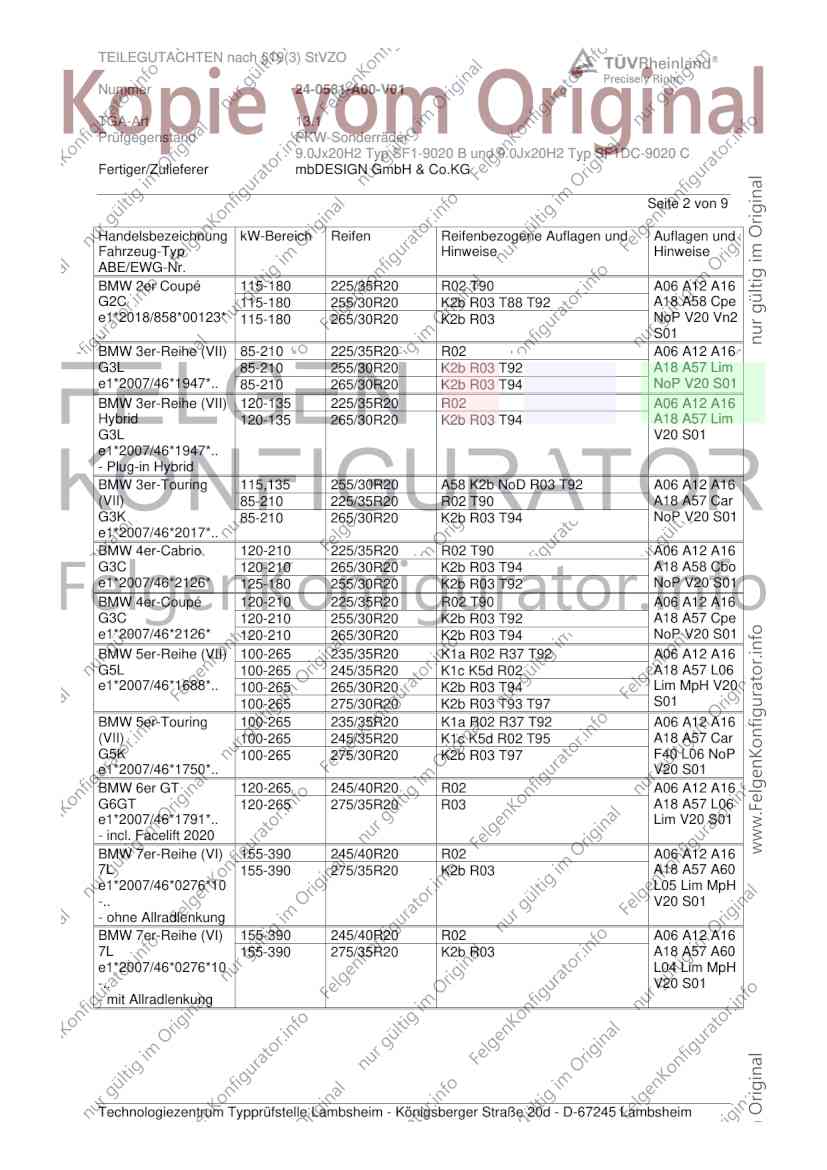

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 2er Coupé 115-180 225/35R20 R02 T90 A06 A12 A16
G2C 115-180 255/30R20 K2b R03 T88 T92 A18 A58 Cpe
e1*2018/858*00123* 115-180 265/30R20 K2b R03 NoP V20 Vn2
.. S01
BMW 3er-Reihe (VII) 85-210 225/35R20 R02 A06 A12 A16
G3L 85-210 255/30R20 K2b R03 T92 A18 A57 Lim
e1*2007/46*1947*.. 85-210 265/30R20 K2b R03 T94 NoP V20 S01
BMW 3er-Reihe (VII) 120-135 225/35R20 R02 A06 A12 A16
Hybrid 120-135 265/30R20 K2b R03 T94 A18 A57 Lim
G3L V20 S01
e1*2007/46*1947*..
- Plug-in Hybrid
BMW 3er-Touring 115,135 255/30R20 A58 K2b NoD R03 T92 A06 A12 A16
(VII) 85-210 225/35R20 R02 T90 A18 A57 Car
G3K 85-210 265/30R20 K2b R03 T94 NoP V20 S01
e1*2007/46*2017*..
BMW 4er-Cabrio 120-210 225/35R20 R02 T90 A06 A12 A16
G3C 120-210 265/30R20 K2b R03 T94 A18 A58 Cbo
e1*2007/46*2126* 125-180 255/30R20 K2b R03 T92 NoP V20 S01
BMW 4er-Coupé 120-210 225/35R20 R02 T90 A06 A12 A16
G3C 120-210 255/30R20 K2b R03 T92 A18 A57 Cpe
e1*2007/46*2126* 120-210 265/30R20 K2b R03 T94 NoP V20 S01
BMW 5er-Reihe (VII) 100-265 235/35R20 K1a R02 R37 T92 A06 A12 A16
G5L 100-265 245/35R20 K1c K5d R02 A18 A57 L06
e1*2007/46*1688*.. 100-265 265/30R20 K2b R03 T94 Lim MpH V20
100-265 275/30R20 K2b R03 T93 T97 S01
BMW 5er-Touring 100-265 235/35R20 K1a R02 R37 T92 A06 A12 A16
(VII) 100-265 245/35R20 K1c K5d R02 T95 A18 A57 Car
G5K 100-265 275/30R20 K2b R03 T97 F40 L06 NoP
e1*2007/46*1750*.. V20 S01
BMW 6er GT 120-265 245/40R20 R02 A06 A12 A16
G6GT 120-265 275/35R20 R03 A18 A57 L06
e1*2007/46*1791*.. Lim V20 S01
- incl. Facelift 2020
BMW 7er-Reihe (VI) 155-390 245/40R20 R02 A06 A12 A16
7L 155-390 275/35R20 K2b R03 A18 A57 A60
e1*2007/46*0276*10 L05 Lim MpH
-.. V20 S01
- ohne Allradlenkung
BMW 7er-Reihe (VI) 155-390 245/40R20 R02 A06 A12 A16
7L 155-390 275/35R20 K2b R03 A18 A57 A60
e1*2007/46*0276*10 L04 Lim MpH
-.. V20 S01
- mit Allradlenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 24-0581-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0Jx20H2 Typ SF1-9020 B und 9.0Jx20H2 Typ SF1DC-9020 C
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 8er Gran 235-250 245/35R20 R02 T95 A06 A12 A16
Coupé 235-250 275/30R20 K2b R03 T97 A18 A57 L06
G8C Lim V20 S01
e1*2007/46*1906*..
BMW 8er-Reihe 235-250 245/35R20 R02 T91 T95 A06 A12 A16
G8C 235-250 275/30R20 K2b R03 T93 T97 A18 A57 Cbo
e1*2007/46*1906*.. Cpe L06 V20
- Coupé, Cabrio S01
BMW M240i 275 225/35R20 R02 T90 A06 A12 A16
G2C 275 255/30R20 K2b R03 T92 A18 A57 Cpe
e1*2018/858*00123* 275 265/30R20 K2b R03 NoP V20 Vn2
.. S01
BMW M340 i/d (VII) 250, 275 225/35R20 R02 A06 A12 A16
G3L 250, 275 255/30R20 K2b R03 T92 A18 A56 Lim
e1*2007/46*1947*.. 250, 275 265/30R20 K2b R03 T94 V20 S01
BMW M440 Cabrio 250, 275 225/35R20 R02 T90 A06 A12 A16
G3C 250, 275 265/30R20 K2b R03 T94 A18 A57 Cbo
e1*2007/46*2126* NoP V20 S01
BMW M440 i/d 250, 275 225/35R20 R02 T90 A06 A12 A16
Coupé 250, 275 255/30R20 K2b R03 T92 A18 A57 Cpe
G3C 250, 275 265/30R20 K2b R03 T94 NoP V20 S01
e1*2007/46*2126*
BMW M550 i/d 294-390 245/35R20 K1c K5d R02 A06 A12 A16
xDrive (VII) 294-390 275/30R20 K2b R03 T93 T97 A18 A56 L06
G5L Lim V20 S01
e1*2007/46*1688*..
BMW M550d xDrive 294 245/35R20 K1c K5d R02 T95 A06 A12 A16
Touring (VII) 294 275/30R20 K2b R03 T97 A18 A56 Car
G5K F40 L06 V20
e1*2007/46*1750*02 S01
-..
BMW M760Li xDrive 430-448 245/40R20 M+S R02 A06 A12 A16
(VI) 430-448 275/35R20 K2b M+S R03 A18 A56 L04
7L Lim V20 S01
e1*2007/46*0276*14
-..
- mit Allradlenkung
BMW M850i xDrive 390 245/35R20 R02 T95 A06 A12 A16
G8C 390 275/30R20 K2b R03 T93 T97 A18 A56 Cbo
e1*2007/46*1906*.. Cpe L06 V20
- Coupé, Cabrio S01
BMW M850i xDrive 390 245/35R20 R02 T95 A06 A12 A16
Gran Coupé 390 275/30R20 K2b R03 T97 A18 A56 L06
G8C Lim V20 S01
e1*2007/46*1906*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 24-0581-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0Jx20H2 Typ SF1-9020 B und 9.0Jx20H2 Typ SF1DC-9020 C
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

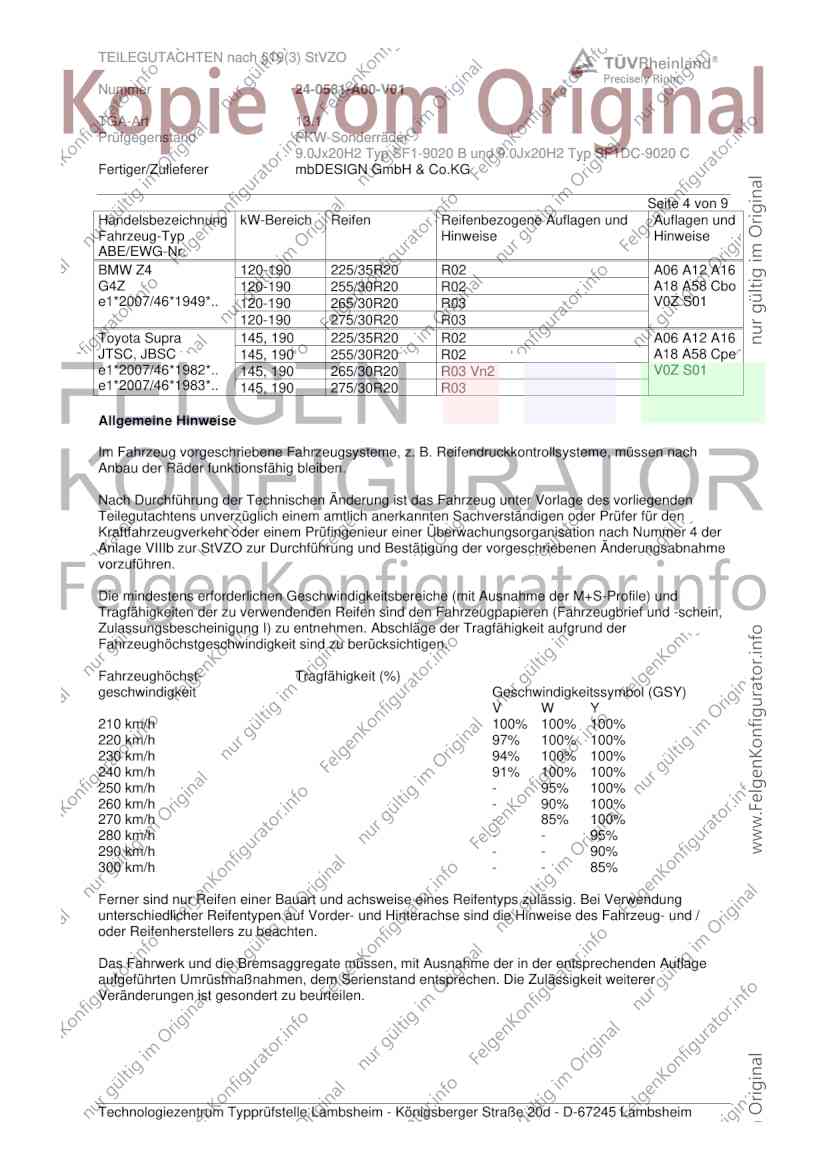

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW Z4 120-190 225/35R20 R02 A06 A12 A16
G4Z 120-190 255/30R20 R02 A18 A58 Cbo
e1*2007/46*1949*.. 120-190 265/30R20 R03 V0Z S01
120-190 275/30R20 R03
Toyota Supra 145, 190 225/35R20 R02 A06 A12 A16
JTSC, JBSC 145, 190 255/30R20 R02 A18 A58 Cpe
e1*2007/46*1982*.. 145, 190 265/30R20 R03 Vn2 V0Z S01
e1*2007/46*1983*.. 145, 190 275/30R20 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 24-0581-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0Jx20H2 Typ SF1-9020 B und 9.0Jx20H2 Typ SF1DC-9020 C
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

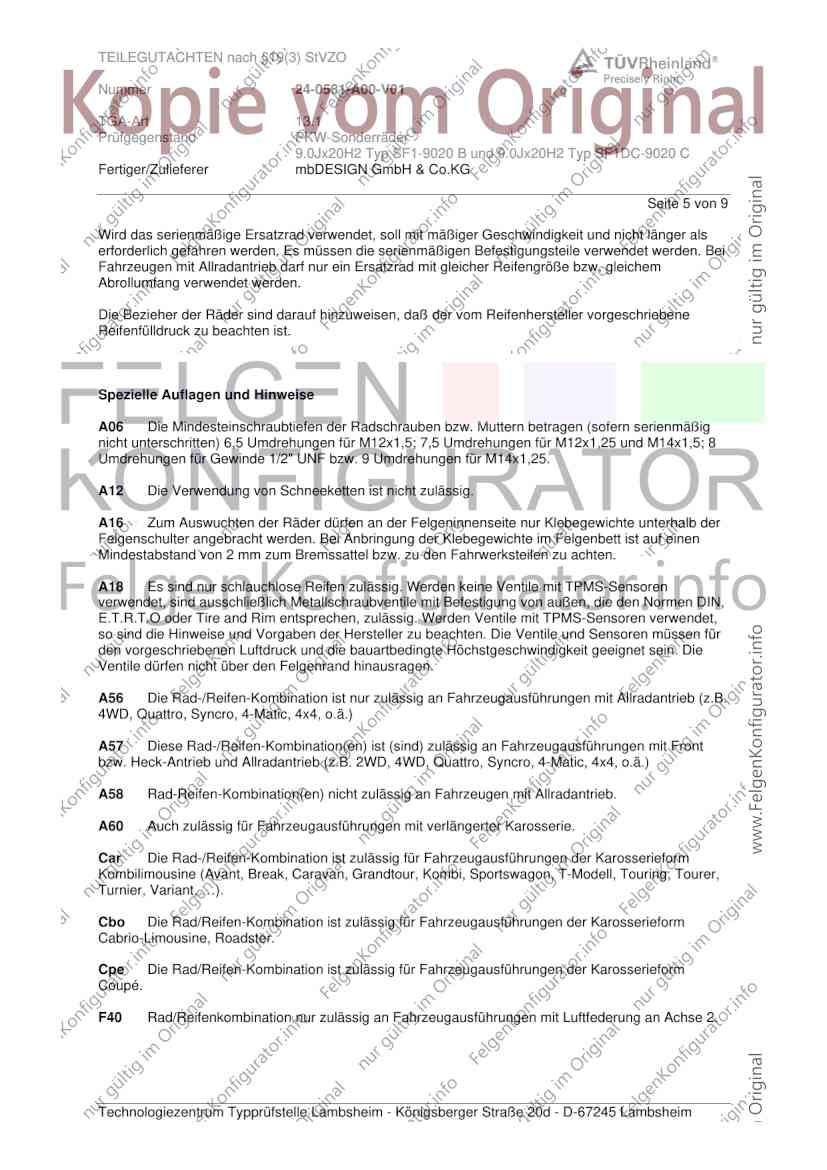

Seite 5 von 9
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 24-0581-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0Jx20H2 Typ SF1-9020 B und 9.0Jx20H2 Typ SF1DC-9020 C
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

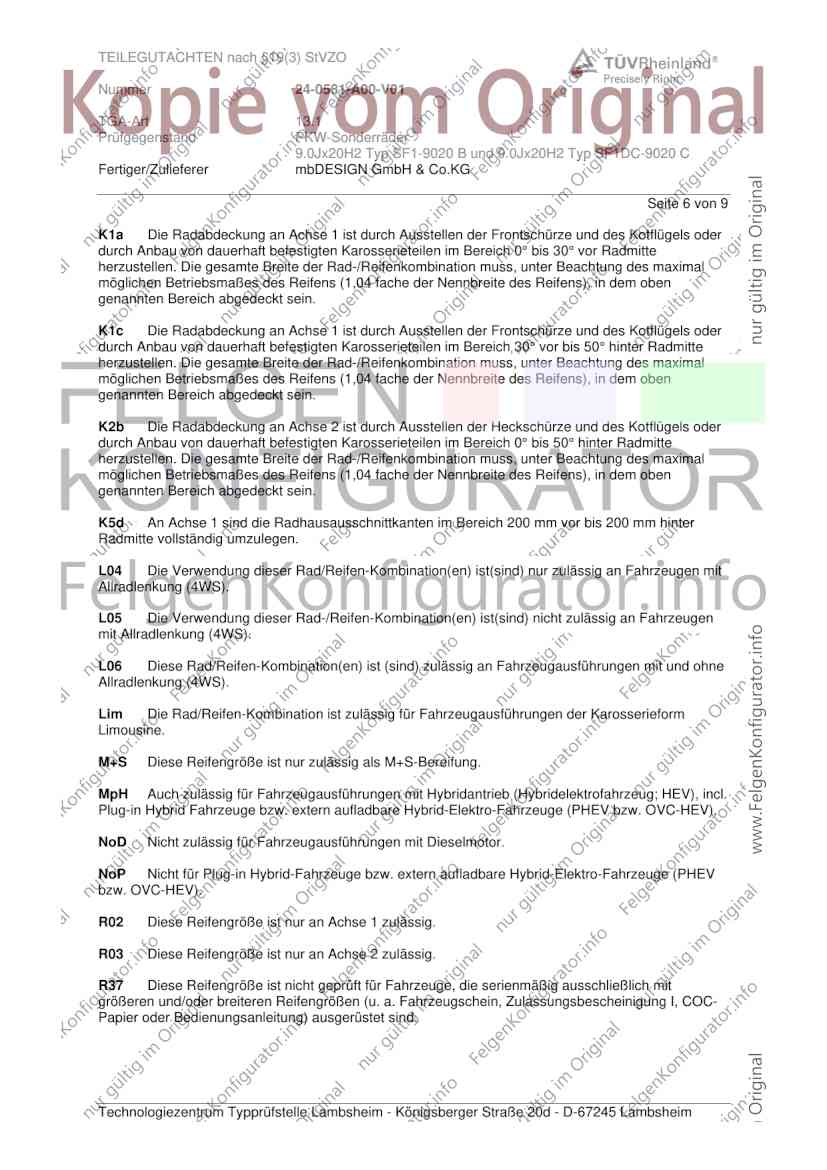

Seite 6 von 9
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 24-0581-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0Jx20H2 Typ SF1-9020 B und 9.0Jx20H2 Typ SF1DC-9020 C
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

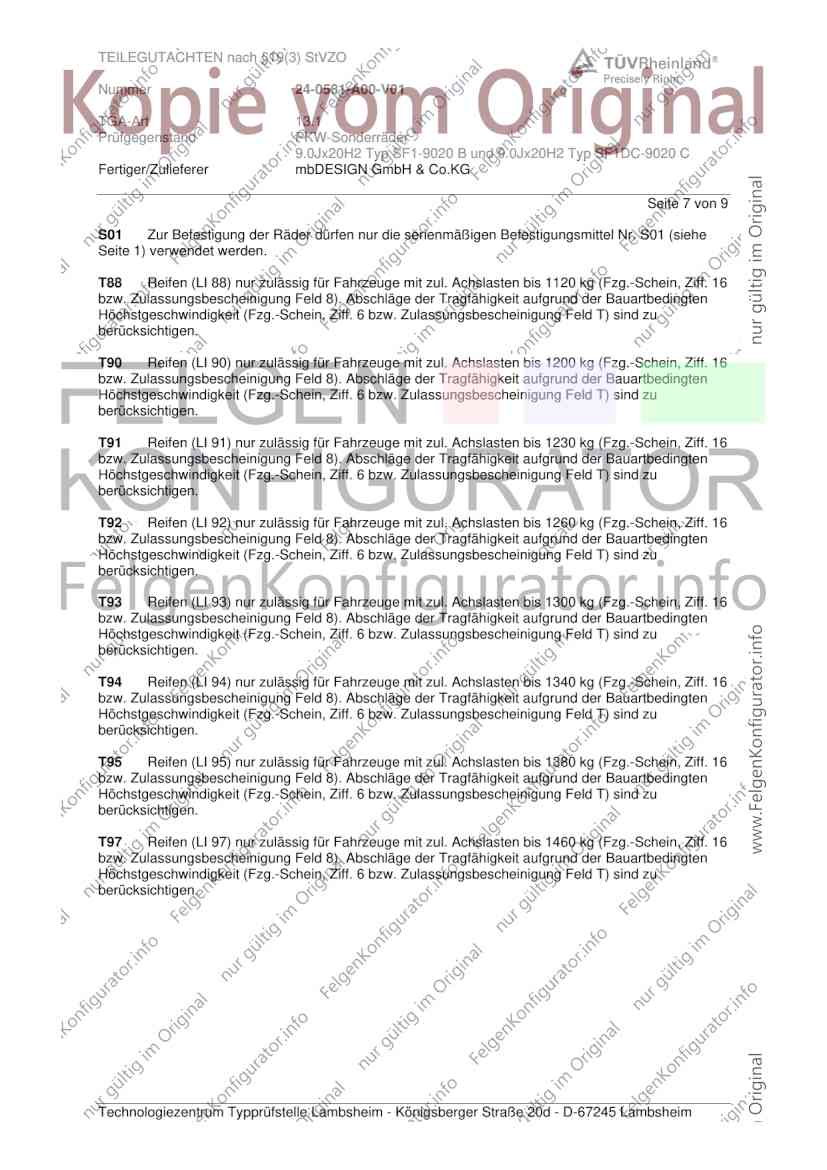

Seite 7 von 9
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 24-0581-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0Jx20H2 Typ SF1-9020 B und 9.0Jx20H2 Typ SF1DC-9020 C
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

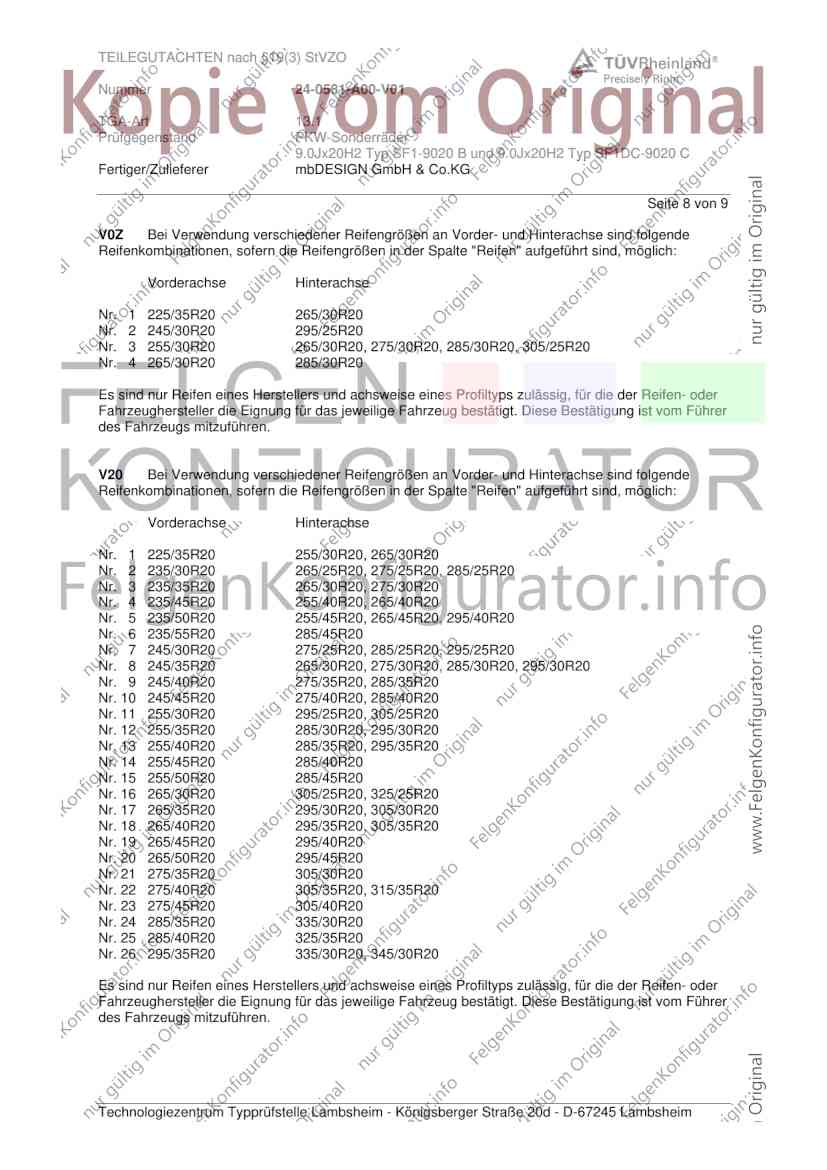

Seite 8 von 9
V0Z Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 265/30R20
Nr. 2 245/30R20 295/25R20
Nr. 3 255/30R20 265/30R20, 275/30R20, 285/30R20, 305/25R20
Nr. 4 265/30R20 285/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 24-0581-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0Jx20H2 Typ SF1-9020 B und 9.0Jx20H2 Typ SF1DC-9020 C
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG

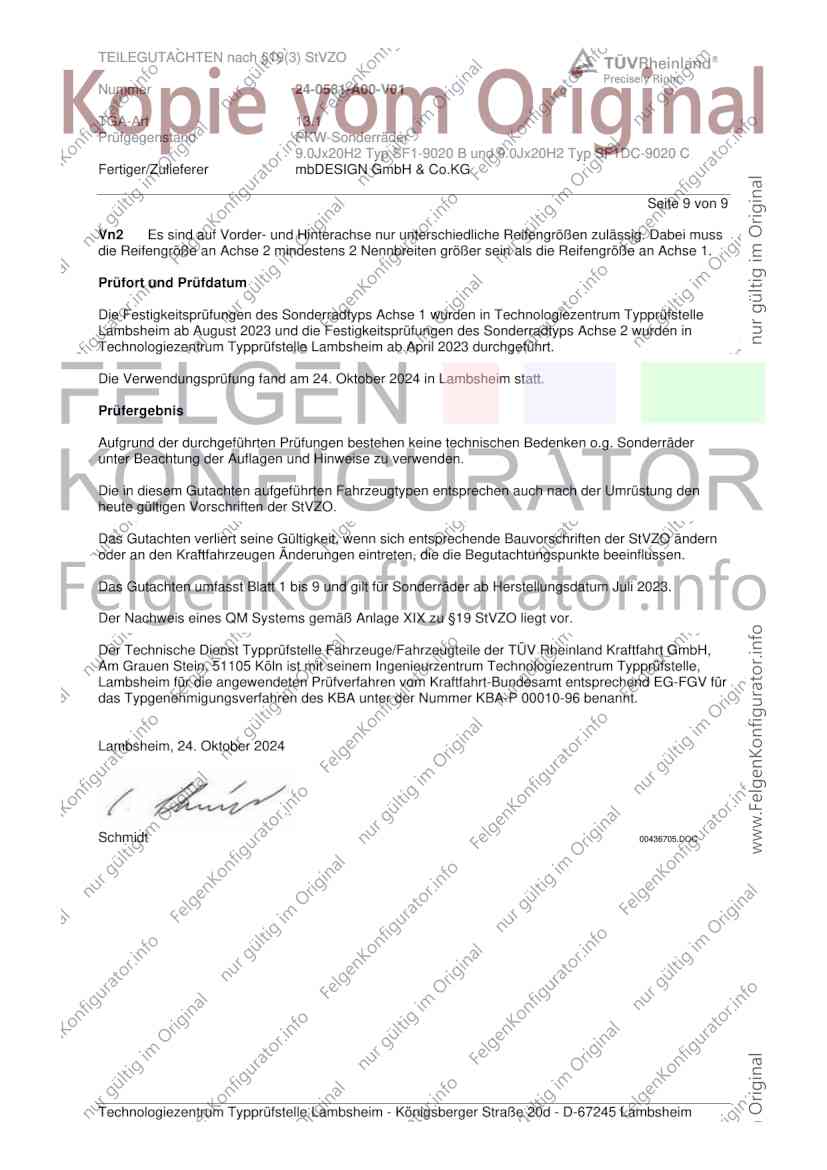

Seite 9 von 9
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps Achse 1 wurden in Technologiezentrum Typprüfstelle
Lambsheim ab August 2023 und die Festigkeitsprüfungen des Sonderradtyps Achse 2 wurden in
Technologiezentrum Typprüfstelle Lambsheim ab April 2023 durchgeführt.
Die Verwendungsprüfung fand am 24. Oktober 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juli 2023.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Oktober 2024
Schmidt 00436705.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
