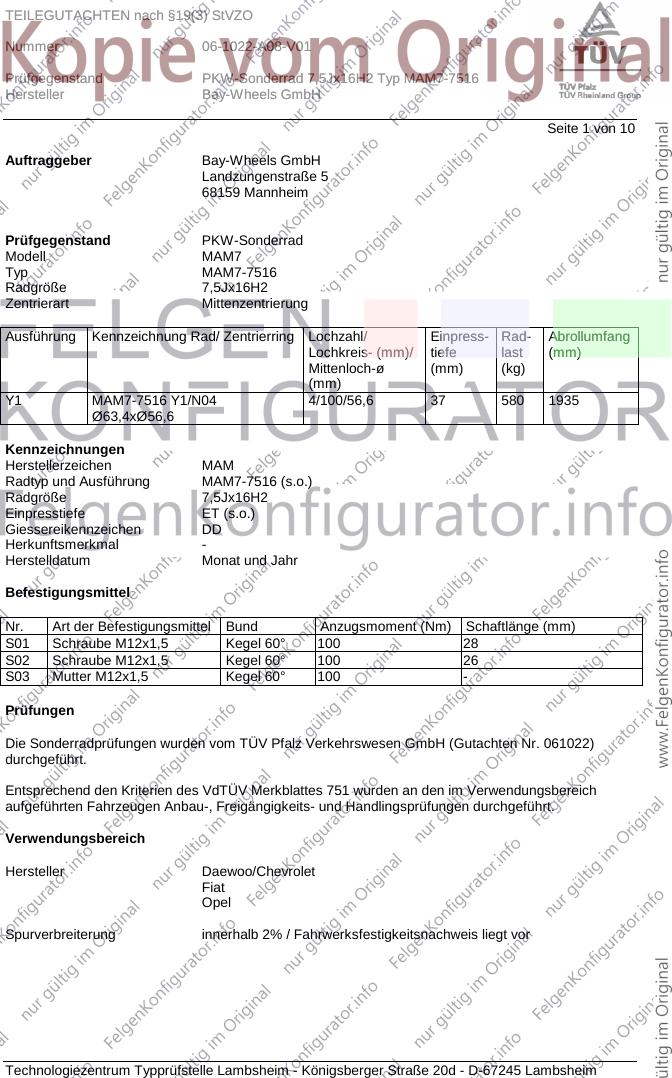

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 1 von 10
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM7
Typ MAM7-7516
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y1 MAM7-7516 Y1/N04 4/100/56,6 37 580 1935
Ø63,4xØ56,6
Kennzeichnungen
Herstellerzeichen MAM
Radtyp und Ausführung MAM7-7516 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen DD
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 28
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 061022)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daewoo/Chevrolet
Fiat
Opel
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 2 von 10

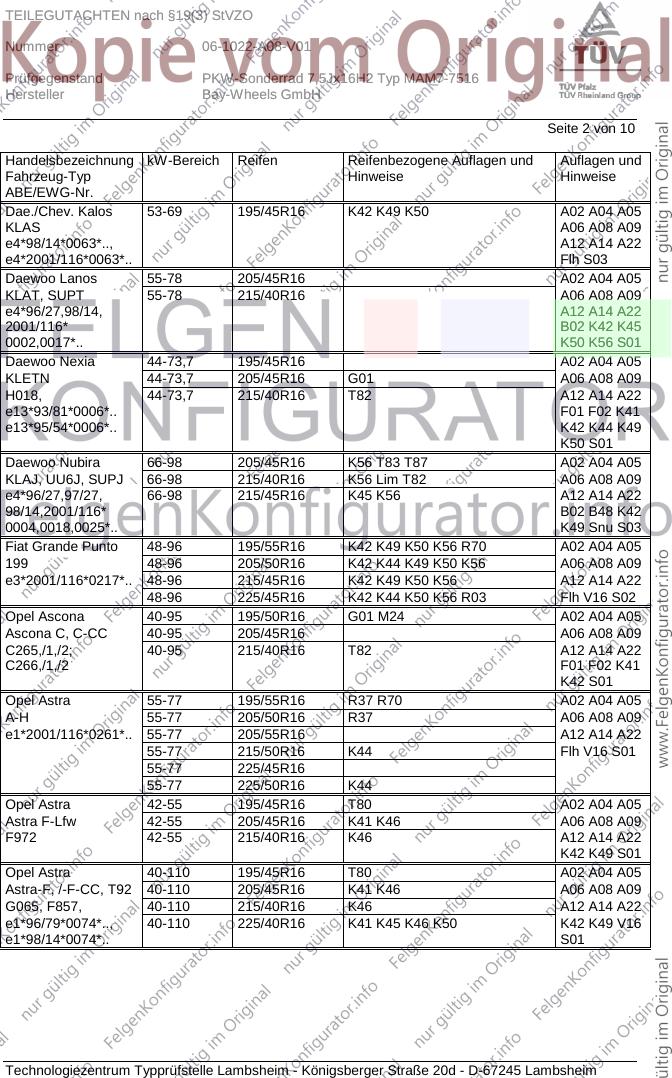

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dae./Chev. Kalos 53-69 195/45R16 K42 K49 K50 A02 A04 A05
KLAS A06 A08 A09
e4*98/14*0063*.., A12 A14 A22
e4*2001/116*0063*.. Flh S03
Daewoo Lanos 55-78 205/45R16 A02 A04 A05
KLAT, SUPT 55-78 215/40R16 A06 A08 A09
e4*96/27,98/14, A12 A14 A22
2001/116* B02 K42 K45
0002,0017*.. K50 K56 S01
Daewoo Nexia 44-73,7 195/45R16 A02 A04 A05
KLETN 44-73,7 205/45R16 G01 A06 A08 A09
H018, 44-73,7 215/40R16 T82 A12 A14 A22
e13*93/81*0006*.. F01 F02 K41
e13*95/54*0006*.. K42 K44 K49
K50 S01
Daewoo Nubira 66-98 205/45R16 K56 T83 T87 A02 A04 A05
KLAJ, UU6J, SUPJ 66-98 215/40R16 K56 Lim T82 A06 A08 A09
e4*96/27,97/27, 66-98 215/45R16 K45 K56 A12 A14 A22
98/14,2001/116* B02 B48 K42
0004,0018,0025*.. K49 Snu S03
Fiat Grande Punto 48-96 195/55R16 K42 K49 K50 K56 R70 A02 A04 A05
199 48-96 205/50R16 K42 K44 K49 K50 K56 A06 A08 A09
e3*2001/116*0217*.. 48-96 215/45R16 K42 K49 K50 K56 A12 A14 A22
48-96 225/45R16 K42 K44 K50 K56 R03 Flh V16 S02
Opel Ascona 40-95 195/50R16 G01 M24 A02 A04 A05
Ascona C, C-CC 40-95 205/45R16 A06 A08 A09
C265,/1,/2; 40-95 215/40R16 T82 A12 A14 A22
C266,/1,/2 F01 F02 K41
K42 S01
Opel Astra 55-77 195/55R16 R37 R70 A02 A04 A05
A-H 55-77 205/50R16 R37 A06 A08 A09
e1*2001/116*0261*.. 55-77 205/55R16 A12 A14 A22
55-77 215/50R16 K44 Flh V16 S01
55-77 225/45R16
55-77 225/50R16 K44
Opel Astra 42-55 195/45R16 T80 A02 A04 A05
Astra F-Lfw 42-55 205/45R16 K41 K46 A06 A08 A09
F972 42-55 215/40R16 K46 A12 A14 A22
K42 K49 S01
Opel Astra 40-110 195/45R16 T80 A02 A04 A05
Astra-F, /-F-CC, T92 40-110 205/45R16 K41 K46 A06 A08 A09
G065, F857, 40-110 215/40R16 K46 A12 A14 A22
e1*96/79*0074*.., 40-110 225/40R16 K41 K45 K46 K50 K42 K49 V16
e1*98/14*0074*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra 48-92 205/45R16 T83 T84 A02 A04 A05
T98, T98/NB, T98V 48-92 205/50R16 K42 K45 K49 K50 A06 A08 A09
e1*97/27,98/14* 48-92 215/40R16 K42 K49 K50 T82 Z14 A12 A14 A22
0086,0092,0101*.. 48-92 215/45R16 K42 K45 K49 K50 Flh K56 Sth
48-92 225/40R16 K41 K42 K45 K49 K50 Z14 V16 S01
48-92 225/45R16 K41 K42 K45 K49 K50
Opel Astra 74-92 195/50R16 M24 T84 A02 A04 A05
T98C 74-92 205/45R16 K42 K50 T83 T87 A06 A08 A09
e1*98/14*0132*.. 74-92 205/50R16 K42 K45 K49 K50 T86 T87 A12 A14 A22
- Coupé, Cabrio 74-92 215/45R16 K42 K45 K49 K50 T85 T86 Cbo Cpe K56
74-92 225/40R16 K41 K42 K45 K49 K50 T85 V16 S01
74-92 225/45R16 K41 K42 K45 K49 K50
Opel Astra Cabriolet 52-85 195/45R16 A02 A04 A05
A. F-Cabr.,T92/Conv 52-85 205/45R16 K41 K46 A06 A08 A09
G372, 52-85 215/40R16 K46 A12 A14 A22
e1*96/79*0076*.. 52-85 225/40R16 K41 K45 K46 K50 K42 K49 V16
S01
Opel Astra Car. 48-85 205/45R16 T83 T87 A02 A04 A05
T98/Kombi, T98V 48-85 205/50R16 K42 K45 K49 K50 A06 A08 A09
e1*97/27, 48-85 215/40R16 K42 K49 K50 T82 T86 Z14 A12 A14 A22
98/14*0087*.., 48-85 215/45R16 K42 K45 K49 K50 V16 S01
e1*97/27*0092*.. 48-85 225/40R16 K41 K42 K45 K49 K50 T85 Z14
48-85 225/45R16 K41 K42 K45 K49 K50
Opel Astra Caravan 55-77 195/55R16 R37 R70 A02 A04 A05
A-H/SW 55-77 205/50R16 R37 A06 A08 A09
e1*2001/116*0293*.. 55-77 205/55R16 A12 A14 A22
55-77 215/50R16 K44 Car V16 S01
55-77 225/45R16
55-77 225/50R16 K44
Opel Astra Caravan 40-110 195/45R16 T80 A02 A04 A05
A. F-Car., T92/Kom. 40-110 205/45R16 K41 A06 A08 A09
F854, 40-110 215/40R16 A12 A14 A22
e1*96/79*0075*.., K42 K49 S01
e1*98/14*0075*..
Opel Astra GTC 55-77 195/55R16 R37 R70 A02 A04 A05
A-H/C 55-77 205/50R16 R37 A06 A08 A09
e4*2001/116*0094*.. 55-77 205/55R16 A12 A14 A22
55-77 215/50R16 K44 Cpe V16 S01
55-77 225/45R16
55-77 225/50R16 K44
Opel Calibra 85-110 195/50R16 M24 T83 A02 A04 A05
Calibra A 85-110 205/45R16 K49 T83 T84 A06 A08 A09
F406 85-110 205/50R16 K49 A12 A14 A22
85-110 225/45R16 K42 R03 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa 33-66 195/45R16 G48 A02 A04 A05
Corsa B, S93 33-80 195/40R16 T76 T80 A06 A08 A09
G290, 78-80 195/45R16 A12 A14 A22
e1*96/27,98/14* F01 F02 K42
0053*.. K45 K46 K49
K50 Z70 S01
Opel Corsa 43-92 195/45R16 K42 T80 A02 A04 A05
Corsa-C 43-92 205/45R16 K41 K42 K45 K49 K56 A06 A08 A09
e1*98/14*0148*.. 43-92 215/40R16 K42 K49 K56 A12 A14 A22
K50 V16 S01
Opel Corsa-D 44-66 195/55R16 A02 A04 A05
S-D 44-66 205/50R16 K44 K46 K49 K50 K56 A06 A08 A09
e1*2001/116*0379*.. 44-66 215/50R16 K41 K43 K44 K46 K49 K50 K56 A12 A14 A22
44-66 225/45R16 K44 K46 K49 K50 K56 Flh V16 S01
Opel Kadett 40-74 195/45R16 A02 A04 A05
Kadett E Lfw. 40-74 205/45R16 G37 A06 A08 A09
D 591, /1, /2 40-74 215/40R16 T82 A12 A14 A22
F01 F02 K41
K42 K44 K49
S01
Opel Kadett 40-115 195/45R16 A02 A04 A05
Kadett E-CC, E 40-115 205/45R16 G37 A06 A08 A09
D559, /1, /2; 40-115 215/40R16 T82 A12 A14 A22
E023, /1, /2 F01 F02 K41
K42 K44 K49
S01
Opel Kadett 55-85 195/45R16 A02 A04 A05
Kadett E-Cabrio 55-85 205/45R16 G37 A06 A08 A09
E388, /1 55-85 215/40R16 T82 A12 A14 A22
F01 F02 K41
K42 K44 K49
S01
Opel Kadett 40-85 195/45R16 A02 A04 A05
Kadett E-Caravan 40-85 205/45R16 G37 A06 A08 A09
D560, /1, /2 40-85 215/40R16 T82 A12 A14 A22
F01 F02 K41
K42 K44 K49
S01
Opel Kadett, -Carav. 29-85 195/45R16 A02 A04 A05
Kadett D, -D-Carav. 29-85 215/40R16 A06 A08 A09
B300, /1; B301, /1 A12 A14 A22
Car F01 F02
Flh Flh K41
K42 K44 K49
K50 Sth V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Meriva-A 51-92 205/50R16 A02 A04 A05
X01Monocab 51-92 215/40R16 T82 T86 A06 A08 A09
e1*2001/116*0215*.. 51-92 215/45R16 T85 T86 A12 A14 A22
51-92 225/40R16 T85 K46 K49 K50
51-92 225/45R16 K56 V16 S01
Opel Tigra 66-78 195/45R16 A02 A04 A05
S93 Coupe A06 A08 A09
e1*93/81, 95/54, A12 A14 A22
98/14*0014*.. K42 K45 K49
K50 S01
Opel Tigra 51,66,92 205/50R16 K42 K45 K50 A02 A04 A05
X-C/Roadster 51,66,92 215/45R16 K42 K45 K50 A06 A08 A09
e11*2001/116*0227*. 51,66,92 225/45R16 K30 K42 K45 K50 A12 A14 A22
V16 S01
Opel Vectra 55-110 195/50R16 M24 T83 A02 A04 A05
Vectra A-X 55-110 205/45R16 K42 K49 T83 T84 A06 A08 A09
E951, /1 55-110 205/50R16 K41 K42 K49 A12 A14 A22
55-110 215/45R16 K42 K49 F01 F02 V16
55-110 225/40R16 K42 K49 S01
55-110 225/45R16 K41 K42 K45 K49 K50
Opel Vectra 42-110 195/50R16 M24 T83 A02 A04 A05
Vectra-A, -A-CC 42-110 205/45R16 K42 K49 T83 T84 A06 A08 A09
E947, /1; E948, /1 42-110 205/50R16 K41 K42 K49 A12 A14 A22
42-110 215/45R16 K42 K49 F01 F02 V16
42-110 225/40R16 K42 K49 S01
42-110 225/45R16 K41 K42 K45 K49 K50
Opel Vectra B 55-85 195/50R16 K42 K45 K56 M24 T83 T84 A02 A04 A05
J96 55-85 205/45R16 K42 K56 T83 T87 A06 A08 A09
e1*93/81, 95/54, 55-85 205/50R16 K42 K45 K56 A12 A14 A22
98/14*0030*.. 55-85 205/55R16 K42 K45 K56 K49 K50 V16
55-85 215/45R16 K42 K45 K56 S01
55-85 225/40R16 K42 K45 K56
55-85 225/45R16 K42 K45 K56
60-85 225/50R16 K42 K45 K56
Opel Vectra Caravan 55-85 205/50R16 K49 K50 A02 A04 A05
J96/Kombi 55-85 205/55R16 K49 K50 A06 A08 A09
e1*95/54, 55-85 225/40R16 G01 K49 K50 A12 A14 A22
98/14*0044*.. 55-85 225/45R16 K49 K50 K42 K45 K56
60-85 225/50R16 K49 K50 V16 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 6 von 10

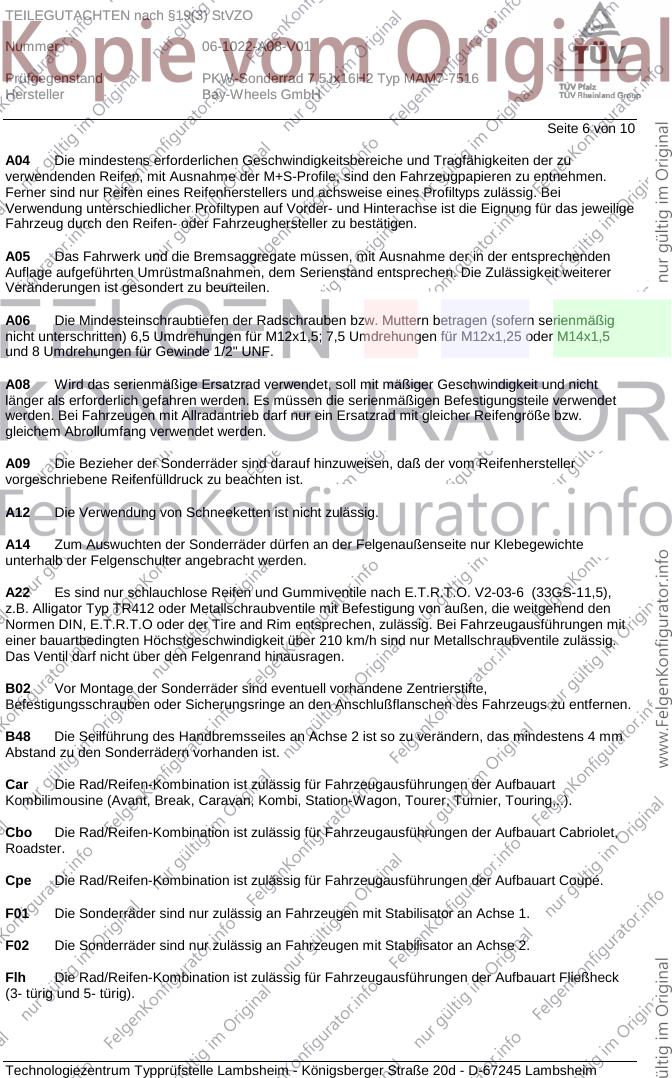

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A22 Es sind nur schlauchlose Reifen und Gummiventile nach E.T.R.T.O. V2-03-6 (33GS-11,5),
z.B. Alligator Typ TR412 oder Metallschraubventile mit Befestigung von außen, die weitgehend den
Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Bei Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B48 Die Seilführung des Handbremsseiles an Achse 2 ist so zu verändern, das mindestens 4 mm
Abstand zu den Sonderrädern vorhanden ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F01 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 1.
F02 Die Sonderräder sind nur zulässig an Fahrzeugen mit Stabilisator an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 7 von 10

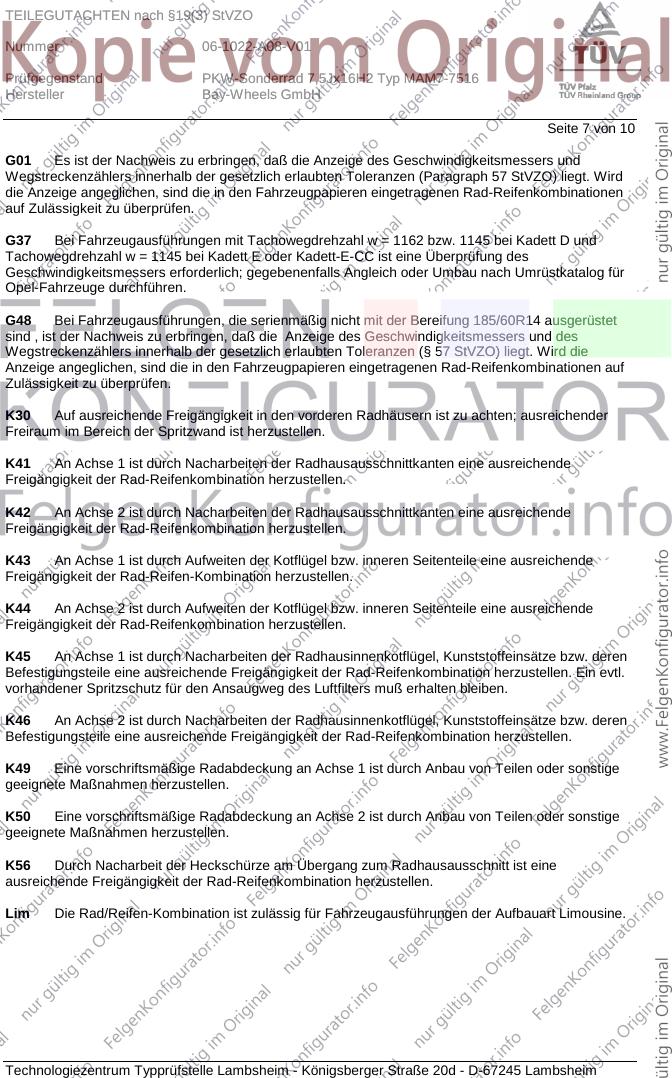

G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G37 Bei Fahrzeugausführungen mit Tachowegdrehzahl w = 1162 bzw. 1145 bei Kadett D und
Tachowegdrehzahl w = 1145 bei Kadett E oder Kadett-E-CC ist eine Überprüfung des
Geschwindigkeitsmessers erforderlich; gegebenenfalls Angleich oder Umbau nach Umrüstkatalog für
Opel-Fahrzeuge durchführen.
G48 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 185/60R14 ausgerüstet
sind , ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 8 von 10

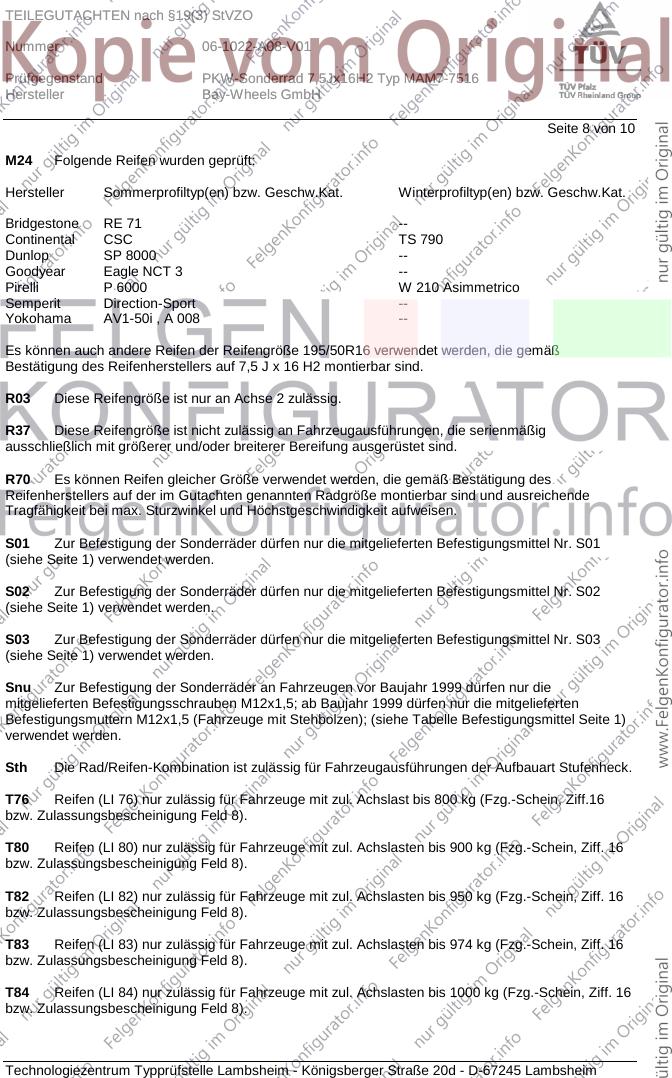

M24 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone RE 71 --
Continental CSC TS 790
Dunlop SP 8000 --
Goodyear Eagle NCT 3 --
Pirelli P 6000 W 210 Asimmetrico
Semperit Direction-Sport --
Yokohama AV1-50i , A 008 --
Es können auch andere Reifen der Reifengröße 195/50R16 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 16 H2 montierbar sind.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Snu Zur Befestigung der Sonderräder an Fahrzeugen vor Baujahr 1999 dürfen nur die
mitgelieferten Befestigungsschrauben M12x1,5; ab Baujahr 1999 dürfen nur die mitgelieferten
Befestigungsmuttern M12x1,5 (Fahrzeuge mit Stehbolzen); (siehe Tabelle Befestigungsmittel Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T76 Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 9 von 10

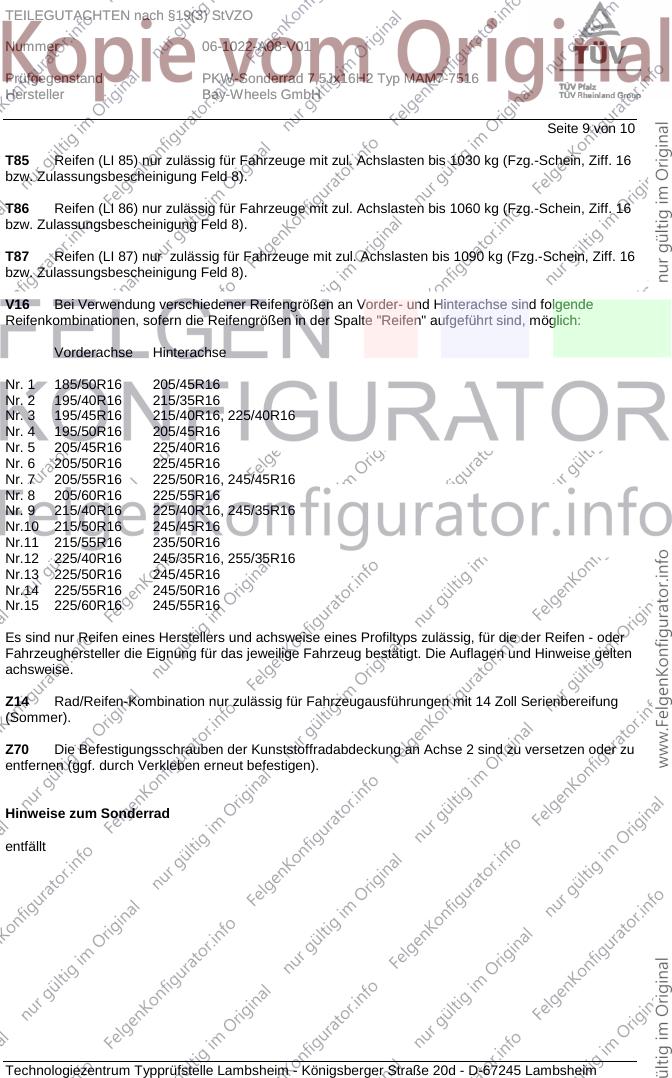

T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z14 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit 14 Zoll Serienbereifung
(Sommer).
Z70 Die Befestigungsschrauben der Kunststoffradabdeckung an Achse 2 sind zu versetzen oder zu
entfernen (ggf. durch Verkleben erneut befestigen).
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A08-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13.Februar 2007
Tufan 00103856.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
