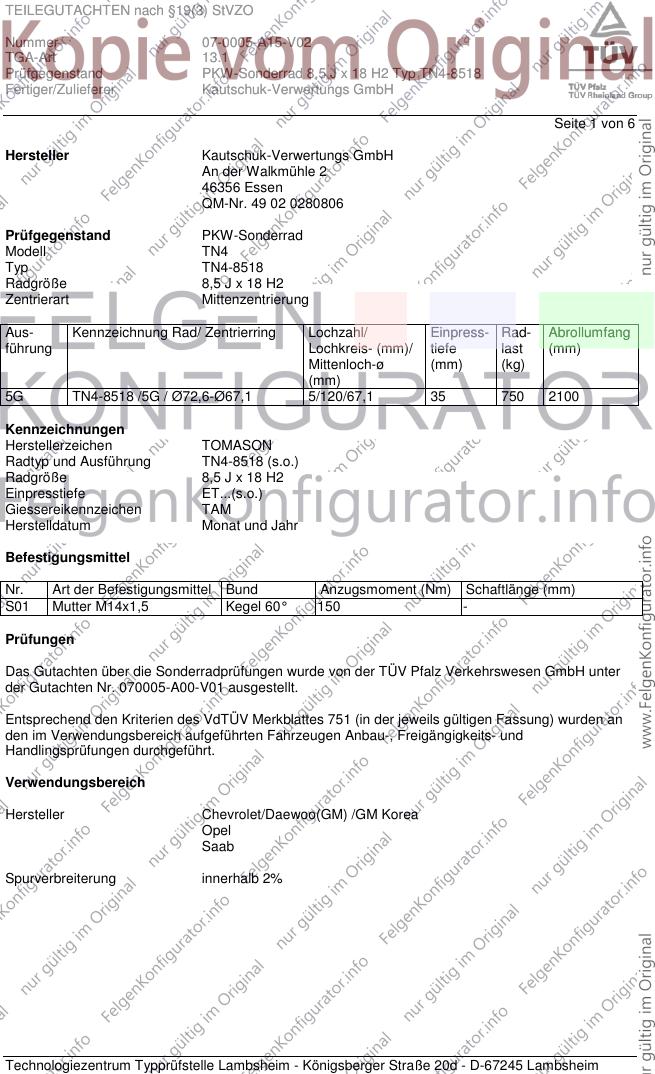

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A15-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 6
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5G TN4-8518 /5G / Ø72,6-Ø67,1 5/120/67,1 35 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M14x1,5 Kegel 60° 150 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 070005-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chevrolet/Daewoo(GM) /GM Korea
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A15-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 6

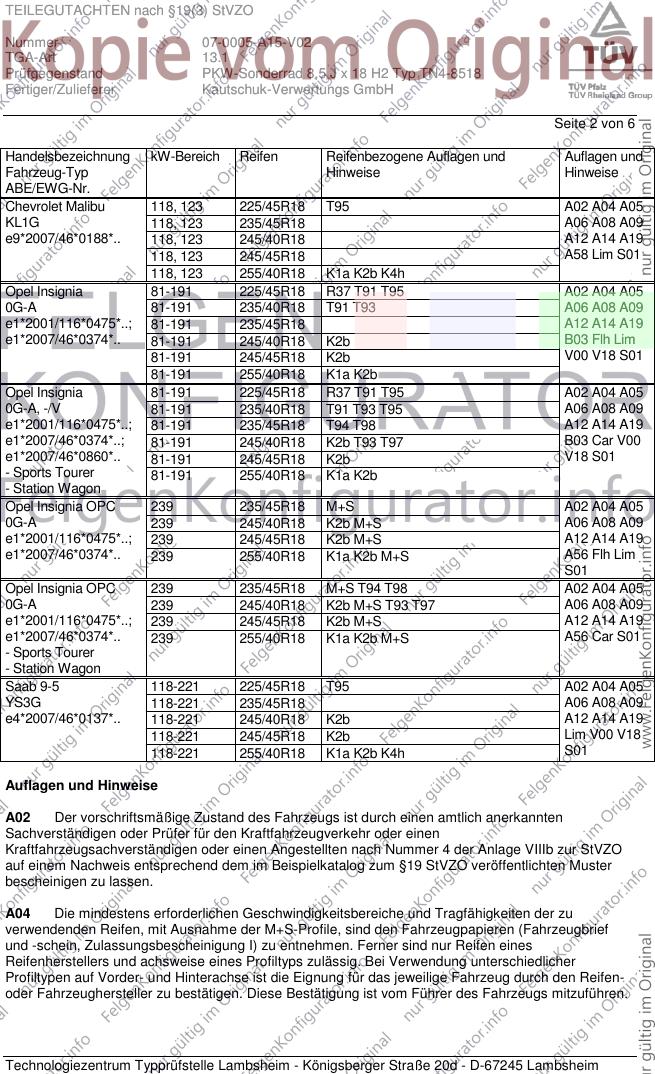

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chevrolet Malibu 118, 123 225/45R18 T95 A02 A04 A05
KL1G 118, 123 235/45R18 A06 A08 A09
e9*2007/46*0188*.. 118, 123 245/40R18 A12 A14 A19
118, 123 245/45R18 A58 Lim S01
118, 123 255/40R18 K1a K2b K4h
Opel Insignia 81-191 225/45R18 R37 T91 T95 A02 A04 A05
0G-A 81-191 235/40R18 T91 T93 A06 A08 A09
e1*2001/116*0475*..; 81-191 235/45R18 A12 A14 A19
e1*2007/46*0374*.. 81-191 245/40R18 K2b B03 Flh Lim
81-191 245/45R18 K2b V00 V18 S01
81-191 255/40R18 K1a K2b
Opel Insignia 81-191 225/45R18 R37 T91 T95 A02 A04 A05
0G-A, -/V 81-191 235/40R18 T91 T93 T95 A06 A08 A09
e1*2001/116*0475*..; 81-191 235/45R18 T94 T98 A12 A14 A19
e1*2007/46*0374*..; 81-191 245/40R18 K2b T93 T97 B03 Car V00
e1*2007/46*0860*.. 81-191 245/45R18 K2b V18 S01
- Sports Tourer 81-191 255/40R18 K1a K2b
- Station Wagon
Opel Insignia OPC 239 235/45R18 M+S A02 A04 A05
0G-A 239 245/40R18 K2b M+S A06 A08 A09
e1*2001/116*0475*..; 239 245/45R18 K2b M+S A12 A14 A19
e1*2007/46*0374*.. 239 255/40R18 K1a K2b M+S A56 Flh Lim
S01
Opel Insignia OPC 239 235/45R18 M+S T94 T98 A02 A04 A05
0G-A 239 245/40R18 K2b M+S T93 T97 A06 A08 A09
e1*2001/116*0475*..; 239 245/45R18 K2b M+S A12 A14 A19
e1*2007/46*0374*.. 239 255/40R18 K1a K2b M+S A56 Car S01
- Sports Tourer
- Station Wagon
Saab 9-5 118-221 225/45R18 T95 A02 A04 A05
YS3G 118-221 235/45R18 A06 A08 A09
e4*2007/46*0137*.. 118-221 245/40R18 K2b A12 A14 A19
118-221 245/45R18 K2b Lim V00 V18
118-221 255/40R18 K1a K2b K4h S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A15-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 6

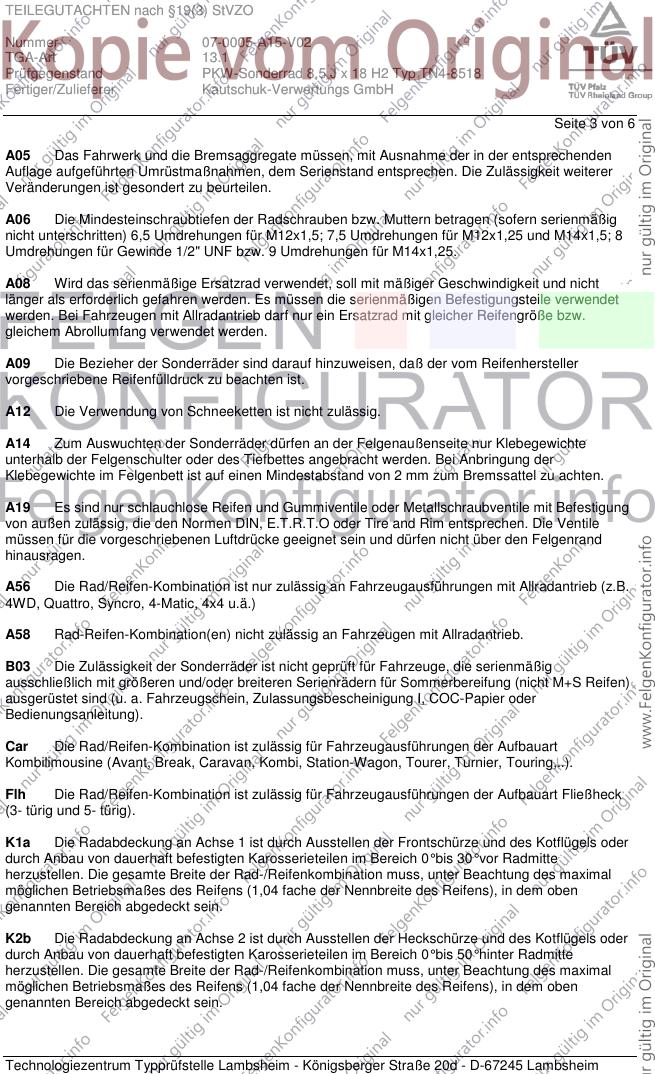

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A15-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 6

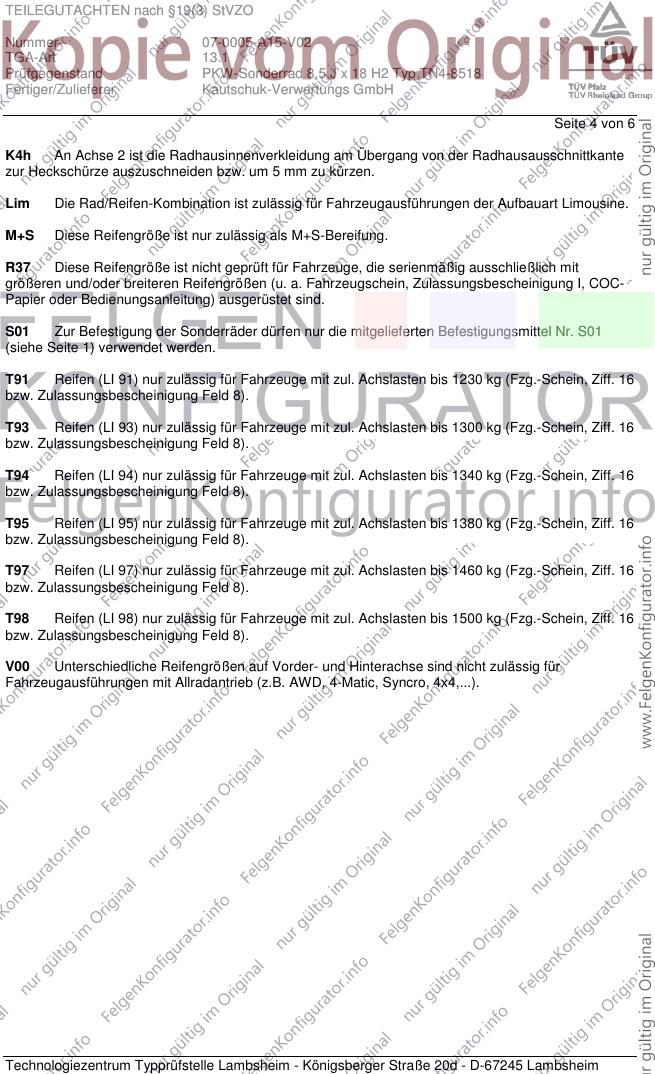

K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A15-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 6

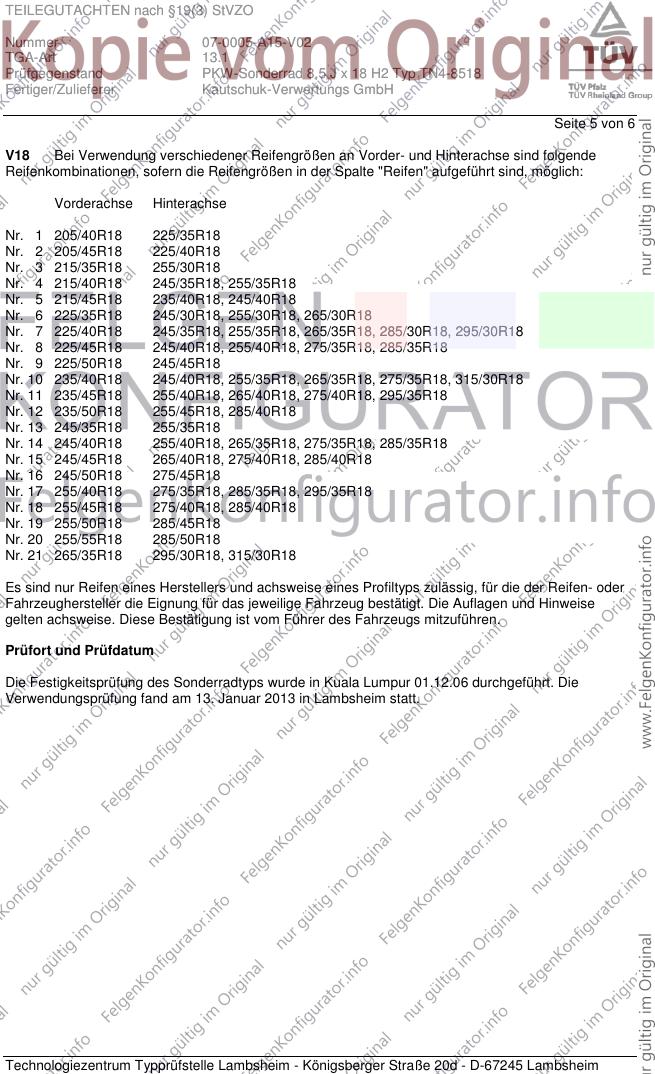

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.12.06 durchgeführt. Die
Verwendungsprüfung fand am 13. Januar 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A15-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Januar 2013
Tufan 00188810.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
