TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 17
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell GT1
Typ GT1 8,0Jx17H2
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W4 GT1 8,0Jx17H2 W4 / Ø72,5 / 67,1 5/114,3/67,1 35 710 2100
Kennzeichnungen
Herstellerzeichen TEC
Radtyp und Ausführung GT1 8,0Jx17H2 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MQC
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 120 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 135 -
S06 Mutter M12x1,5 (D6sp) Kegel 60° 110 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 090076-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 R70 A06 A12 A16
JS 103-138 225/55R17 K1a K2b K42 K46 A18 A58 Cbo
e11*2001/116*0143*. Lim S05
Jeep Compass 100-125 225/55R17 A06 A12 A16
PK A18 A57 S05
e11*2001/116*
0142*00-12
Jeep Patriot 100-125 225/55R17 K1a K1b K2b A06 A12 A16
PK A18 A56 S05
e11*2001/116*0142*.
Citroen C-Crosser 115,125 225/60R17 K1a K1b K2b 140 A06 A12 A16
V*****, V 115,125 235/55R17 K1c K2b K42 142 A18 S02
e2*2001/116*0358*.. 115,125 245/55R17 K1c K2c K42 140
Citroen C4 Aircross 84-110 225/60R17 K1b K2b A06 A12 A16
B 84-110 235/55R17 K1c K2b A18 A57 S02
e2*2007/46*0117*.. 84-110 245/55R17 K1c K2b K6v
Dodge Avenger 103-138 215/60R17 R70 A06 A12 A16
JS 103-138 225/55R17 K1a K2b A18 A58 Lim
e11*2001/116*0143*. S05
Dodge Caliber 100-125 225/55R17 K1a K1b K2b A06 A12 A16
PK A18 A58 S03
e11*2001/116*0142*.
Ford Maverick /Esc. 91-149 235/55R17 K42 X45 X67 A06 A12 A16
1EZ, -/R; 1N2, -/R 91-149 235/60R17 G15 K42 A18 B02 S05
e4*98/14* 91-149 235/65R17 G68 K42
0043,0051*.., 91-149 245/55R17 K2b K42 X45 X67
e13*2001/116* 91-149 255/50R17 K1c K2c K42 X45 X67
0091,0093*.. 91-149 255/55R17 G15 K1c K2c K42
91-149 255/60R17 G68 K1c K2c K42
Hyundai Coupe 77-123 205/50R17 K1a K2b K41 K42 R37 R70 A06 A12 A16
GK 77-123 215/45R17 K41 K42 A18 V17 S02
e11*98/14*0186*.. 77-123 225/45R17 K1a K2b K41 K42
Hyundai Grandeur 110-191 225/55R17 A06 A12 A16
TG 110-191 235/55R17 K42 K56 A18 Lim V17
e4*2001/116*0099*.. 110-191 245/50R17 K2b K42 K56 R03 S02
Hyundai Santa Fé 82-107 225/55R17 K2b Z15 A06 A12 A16
SM 82-107 235/50R17 K1a K2b Z15 A18 K42 S02
e11*98/14*0162*.. 82-107 235/55R17 K1a K2b Z15
82-127 225/60R17 K2b Z16
82-127 235/55R17 G01 K1a K2b Z16
82-127 245/55R17 K1a K2b K90 Y16 Z16
Hyundai Sonata 100-184 225/50R17 K1c K2b K42 K56 A06 A12 A16
NF 100-184 235/45R17 K1c K42 K56 A18 Lim V17
e11*2001/116*0241*. 100-184 235/50R17 K1c K2a K2b K42 K56 S02
100-184 245/45R17 K1c K2b K42 K56
100-184 255/45R17 K2a K2b K42 K56 R03
Hyundai Trajet 82-127 225/50R17 K1a K2b K42 K45 K90 T94 A06 A12 A16
FO 82-127 235/45R17 K1a K2b K42 K45 K90 T94 A18 S02
e11*98/14*0130*.. 82-127 245/45R17 K1a K2b K42 K45 K90
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 225/55R17 K1a K2b R64 A06 A12 A16
JM 82-129 235/50R17 K1a K1b K2b A18 KMV S02
e4*2001/116*0087*.. 82-129 235/55R17 K1a K1b K2b
- mit Radhaus- 82-129 245/50R17 K1c K2a K2b
Verbreiterungen
Hyundai Tucson 82-129 225/55R17 K1c K2c A06 A12 A16
JM 82-129 235/50R17 K1c K2c A18 KOV S02
e4*2001/116*0087*.. 82-129 235/55R17 K1c K2c
- ohne Radhaus- 82-129 245/50R17 K1c K2c
Verbreiterungen
Hyundai Tucson 85-136 225/55R17 K1c K2c A06 A12 A16
TLE, TLE-HME 85-136 225/60R17 K1c K2c A18 A57 S02
e11*2007/46*2724*..;
e13*2007/46*1612*..
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m A06 A12 A16
FS 97,103,137 225/45R17 K1c K2a K2b K6h K8s A18 A58 Cpe
e11*2007/46* 97,103,137 235/40R17 K2c K6h K8s R03 V17 S02
0194*00-10
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m A06 A12 A16
FS 97,103,137 225/45R17 K1c K2a K2b K6h K8s A18 A58 Cpe
e11*2007/46* 97,103,137 235/40R17 K2c K6h K8s R03 V17 S02
0194*11-..
ab Facelift 2015
Hyundai XG ... 120-145 205/50R17 K41 K42 K45 K46 R70 T89 T93 A06 A12 A16
XG 120-145 215/50R17 K41 K42 K45 K46 R70 T90 T91 A18 V17 S02
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91
120-145 235/45R17 K1a K2b K41 K42 K45 K46
Hyundai i30 /-cw 66-105 205/50R17 K1c K27 K2c K42 K46 K56 R70 A06 A12 A16
FD, FDH 66-105 215/45R17 K1c K27 K2c K42 K46 K56 T87 A18 Car Flh
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2c K42 K46 K56 K41 V17 S02
e11*2001/116*0343*. 66-105 235/40R17 K2c K42 K44 K46 K56 R03
e11*2007/46*0225*..
Hyundai i30 /-cw 66-100 215/45R17 K1c K2c K5b K6h K8h A06 A12 A16
GDH, GDH-HME 66-100 225/45R17 K1c K2c K5b K6h K8h A18 A58 Car
e11*2007/46*0337*..; Cpe Flh VoM
e11*2007/46*0338*..; S02
e13*2007/46*1604*..
- incl. Facelift 2015
Hyundai i40 /-cw 85-131 225/45R17 K1b K2b K5d K5k A06 A12 A16
VF 85-131 225/50R17 K1c K2c K5d K5i K5k K7i A18 A58 Car
e4*2007/46*0263*..; 85-131 235/45R17 K1c K2b K5d K5i K5k Lim V17 S02
e4*2007/46*0264*.. 85-131 245/40R17 K1c K2c K5d K5i K5k
- incl. Facelift 2015 85-131 245/45R17 K1c K2c K5d K5i K5k K7i
Hyundai ix35 85-135 225/60R17 K1c K2c K5c K6g A06 A12 A16
EL, ELH, LM 85-135 235/55R17 K1c K2c K4i K5c K5i K6h K8e A18 A57 S02
e11*2007/46* 85-135 235/60R17 K1c K2c K4i K5c K5i K6h K8e
0104*00-03;
0192*00-05;
0128*00-06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 225/60R17 K1c K2c K5c K6g A06 A12 A16
ELH, LM 85-135 235/55R17 K1c K2c K4i K5c K5i K6h K8e A18 A57 S02
e11*2007/46* 85-135 235/60R17 K1c K2c K4i K5c K5i K6h K8e
0128*07-..
0192*06-..
ab Facelift 2013
Kia Carens 85-122 215/45R17 K1c K2c K6g K8m T91 X88 A06 A12 A16
RP 85-122 225/45R17 K1c K2c K6g K8m A18 A58 S02
e4*2007/46*0633*.. 85-122 235/40R17 K1c K2c K6h K8s X88
85-122 235/45R17 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 225/50R17 K1c K27 K2b K56 A06 A12 A16
FG 84-107 235/45R17 K1c K2b K56 A18 S02
e4*2001/116*0114*.. 84-107 245/45R17 K1c K27 K2b K56
Kia Carnival, Sedona 93-121 225/50R17 K1c K2c K42 K56 K66 T98 A06 A12 A16
UP 93-121 235/45R17 K1c K2c K42 K56 T97 A18 S04
e11*98/14*0112*.. 93-121 235/50R17 K1c K2c K42 K44 K56 K66 T96
93-121 245/45R17 K1c K2c K42 K56 K66 T95 T99
Kia Magentis 100-142 215/50R17 K1c K27 K2b K56 R70 A06 A12 A16
GE 100-142 225/45R17 K1a K1b K2b A18 Lim V17
e4*2001/116*0100*. 100-142 235/45R17 K1c K27 K2b K56 S02
100-142 245/45R17 K1c K27 K2b K41 K42 K56
Kia Opirus 137-149 225/50R17 K56 R37 T98 Z16 A06 A12 A16
LD 137-149 225/55R17 R09 Rld A18 Lim V17
e4*2001/116*0075 137-149 225/55R17 HK1 K56 Z16 S02
*00-02 137-149 235/50R17 K1c K56 Rld
137-149 235/50R17 K1c K56 Z16
137-149 245/45R17 Rld T95
137-149 245/45R17 K56 T95 Z16
137-149 245/50R17 K1c K42 K56 Rld
137-149 245/50R17 HK1 K1c K42 K56 Z16
137-149 255/45R17 K1c K56
Kia Optima Hybrid 110 215/55R17 K1c K2b R70 A06 A12 A16
TFE 110 235/45R17 K1c K2b A18 A58 Lim
e4*KS07/46*0009*.. S02
Kia Optima Spirit 100, 121 215/55R17 K1c K2b R70 A06 A12 A16
TF 100, 121 225/50R17 K1c K2c K4i K6g K8h A18 A58 BK1
e4*2007/46*0255*.. 100, 121 235/45R17 K1c K2b Lim V17 S02
100, 121 245/45R17 K1c K2c K4i K6g K8h
Kia Soul 85-103 225/45R17 K1c K2a K2b K5b K6h K7a K8i A06 A12 A16
AM A18 A58 S02
e4*2001/116*0139*..;
e4*2007/46*0133*..
Kia Soul 91-113 215/55R17 G16 K1a K1b K2b K6x K8m R70 A06 A12 A16
PS 91-113 235/45R17 K1a K1b K2b K6x K8m A18 A58 KMV
e4*2007/46*0825*.. 91-113 235/50R17 G16 K1c K2c K3a K5b K5w K6y K8s V17 S06
- mit Radhaus- 91-113 245/45R17 K1c K2b K3a K5b K5w K6x K8m
Verbreiterungen 91-113 255/45R17 G16 K1c K2c K3a K5b K5x K6y K7a
K8s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Sportage 85-136 225/55R17 K1c K2c A06 A12 A16
QLE 85-136 225/60R17 K1c K2c A18 A57 S02
e11*2007/46*3144*.. 85-136 235/55R17 K1c K2c
85-136 235/60R17 K1c K2c
Kia Sportage 85-135 225/60R17 K1a A06 A12 A16
SLS, SL 85-135 235/55R17 K1a K1b K2b A18 A57 S02
e11*2007/46* 85-135 235/60R17 K1a K1b K2b K6w
0136*00-09; 85-135 245/55R17 K1c K2a K2b
0166*00-05
Kia Sportage 85-135 225/60R17 K1a K1b K2b A06 A12 A16
SLS, SL 85-135 235/55R17 K1c K2a K2b A18 A57 S02
e11*2007/46* 85-135 235/60R17 K1c K2a K2b K6w
0136*10-.., 0166*06-.. 85-135 245/55R17 K1c K2a K2b K6w
ab Facelift 2014
Kia Sportage /KM 82-129 225/55R17 R64 A06 A12 A16
JE, JES 82-129 235/50R17 A18 KMV S02
e4*2001/116*0089*.., 82-129 235/55R17
e4*2001/116*0120*.. 82-129 245/50R17 K1c K2b
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/55R17 K1c K2b A06 A12 A16
JE, JES 82-129 235/50R17 K1c K2b A18 KOV S02
e4*2001/116*0089*.., 82-129 235/55R17 K1c K2b
e4*2001/116*0120*.. 82-129 245/50R17 K1c K2c
- ohne Radhaus-
Verbreiterungen
Kia cee'd 66-106 205/50R17 K1c K2a K2b K41 K46 K56 R70 A06 A12 A16
ED 66-106 215/45R17 K1c K2b K41 K46 K56 A18 Car Cpe
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2a K2b K41 K46 K56 Flh V17 S02
e4*2007/46*0132*.. 66-106 235/40R17 K2a K2b K44 K46 K56 R03
- pro_cee'd /-SW
Kia cee'd /-SW 66-100 215/45R17 K1c K2c K3f K4g K5d K6h K8h A06 A12 A16
JD 66-100 225/45R17 K1c K2c K3f K4g K5d K6h K8h A18 A58 Car
e4*2007/46*0496*..; 66-150 215/45R17 K1c K2c K3f K4g K5d K6h K8h M+S VoM Y85 S02
e4*2007/46*0497*.. 66-150 225/45R17 K1c K2c K3f K4g K5d K6h K8h M+S
- incl. Facelift 2015
Kia pro_cee'd 66-100 215/45R17 K1c K2c K3f K4g K5d K6h K8h A06 A12 A16
JD 66-100 225/45R17 K1c K2c K3f K4g K5d K6h K8h A18 A58 VoM
e4*2007/46*0496*.. 66-150 215/45R17 K1c K2c K3f K4g K5d K6h K8h M+S Y84 S02
- incl. Facelift 2015 66-150 225/45R17 K1c K2c K3f K4g K5d K6h K8h M+S
Mazda 3 (II) 191 205/50R17 K2b K6f K6l K8c M+S R70 A06 A12 A16
BL 191 215/45R17 K2b K6f K6l K8c M+S A18 Flh K1c
e11*2001/116* 191 225/45R17 K2b K6f K6l K8c M+S Sth V17 S02
0262*00-09 77-136 205/50R17 K2b K6f K6l K8c R70
(FIN: -JMZBL...) 77-136 215/45R17 K2b K6f K6l K8c T87 T88 T91
77-136 225/45R17 K2b K6f K6l K8c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 3 (III) 74-121 225/45R17 K1c K2b K4h K6r A06 A12 A16
BL 74-121 235/45R17 K1c K2c K4g K6g K6r A18 A58 Flh
e11*2001/116* Lim S04
0262*10-..
ab Modell 2013
(FIN: -JMZBM...)
Mazda 323 F 96 205/40R17 K42 K44 K46 K56 T80 T81 T84 A06 A12 A16
BJ, BJD 96 215/40R17 K2c K42 K44 K46 K56 A18 V17 S02
e1*98/14*0094*.., 96 225/35R17 K1c K2c K42 K44 K46 K56 T82 T86
e1*98/14*0181*..
Mazda 6 (I) 88-108 205/50R17 K1c K2c K42 K56 R37 R70 A06 A12 A16
GG/GY; GG1/GY1 88-122 215/45R17 K1c K2c K42 T87 T88 T91 A18 Car Flh
e1*98/14*0188*..; 88-122 225/45R17 K1c K2c K42 K56 Lim V00 V17
e11*2001/116*0203*. 88-122 235/40R17 K1c K2c K42 K44 K56 S02
88-122 245/40R17 K1c K2c K42 K44 K56
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91
Mazda 6 (III) 107-141 225/55R17 K1a K1b K2b K6e A06 A12 A16
GJ, GH 107-141 235/50R17 K1c K2b K3a K3c K4h K5d K6g K6r A18 A57 Car
e1*2007/46*1001*.. 107-141 235/55R17 K1c K2b K3a K3c K4h K5d K6g K6r Lim V00 V17
e1*2001/116* K7d S04
0448*14-.. 107-141 245/50R17 K1c K2c K3a K3c K4g K5d K6h K6r
- ab Modell 2013
Mazda 626 66-100 205/40R17 K2b T81 T84 A06 A12 A16
GF ww. GF/GW, -/D 66-100 205/45R17 K2b K44 R70 T84 T88 A18 K1a K42
e1*96/27*0055*.., 66-100 215/40R17 K2b K44 T83 T85 T87 V17 S02
e1*98/14*0055*.., 66-100 215/45R17 G18 K2b K41 K44 T87 T88 Z15
e1*98/14*0164*.. 66-100 245/35R17 K2c K44 T87
Mazda CX-3 77-115 225/50R17 K1c K2b A06 A12 A16
DJ1 77-115 225/55R17 K1c K2b A18 A57 Flh
e1*2007/46*1335*.. 77-115 245/45R17 K1c K2b S04
Mazda CX-5 110-141 225/65R17 K1c A06 A12 A16
KE, GH 110-141 235/60R17 K1c K2c A18 S04
e13*2007/46*1247*..; 110-141 235/65R17 K1c K2c
e1*2001/116*
0448*14-..
Mazda CX-7 120-191 235/65R17 K1c K2b M+S A06 A12 A16
ER, ERE A18 A57 S02
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda MPV 100 225/50R17 K1c K2b K42 T94 A06 A12 A16
LW ww. LWD 88-104 235/45R17 K1c K2b T93 T94 T97 A18 V17 S04
e1*98/14*0118*.., 88-104 245/45R17 K1c K2b K42
e1*98/14*0165*.. 88-90 205/50R17 R70 T93
88-90,104 225/45R17 K2b T93 T94
88-90,104 245/40R17 K1c K2b T93 T95
Mazda Premacy 66-96 205/40R17 K1c K2c K42 K44 T81 T84 A06 A12 A16
CP, CPD 66-96 215/40R17 G19 G30 K1c K2c K41 K42 K44 T83 A18 S02
e1*98/14*0116*.., T87
e1*98/14*0161*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda RX8 141,151 225/50R17 K1c K2b K42 K56 A06 A12 A16
SE 141,151 235/45R17 K56 A18 B03 S02
e11*2001/116*0199*. 141-170 225/50R17 K1c K2b K42 K56 M+S
141-170 235/45R17 K56 M+S
Mazda Tribute 91,110 235/55R17 K1c K2c K42 X67 A06 A12 A16
EP, -/R, EP2, -/R 91,110 235/60R17 K1c K2c K42 A18 B02 KOV
e4*98/14* 91,110 235/65R17 G68 K1c K2c K42 S05
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Tribute 91-149 235/55R17 K42 X67 A06 A12 A16
EP, -/R, EP2, -/R 91-149 235/60R17 K42 A18 B02 KMV
e4*98/14* 91-149 235/65R17 G68 K42 S05
0044, 0052*.., 91-149 245/55R17 K2b K42 X67
e13*2001/116* 91-149 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91-149 255/55R17 K1c K2c K42
- mit Radhaus- 91-149 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mitsubishi ASX 85,86,110 215/60R17 K1c K2c R70 A06 A12 A16
GA0 85,86,110 225/55R17 K1c K2c K6a A18 A57 S02
e1*2007/46*
0368*00-09
Mitsubishi ASX 84-110 215/60R17 K1c K2c R70 A06 A12 A16
GA0 84-110 225/60R17 K1c K2c A18 A57 KOV
e1*2007/46* S02
0368*10-..
- ab MJ 2015
Mitsubishi ASX 84-110 215/60R17 R70 A06 A12 A16
GA0 84-110 225/60R17 A18 A57 KMV
e1*2007/46* S02
0368*10-..
- ab MJ 2015
- mit Radhaus-
Verbreiterungen
Mitsubishi Grandis 100-121 215/55R17 K1c K2c K42 R70 A06 A12 A16
NA0W 100-121 225/50R17 K1c K2c K42 T93 T94 A18 V17 S02
e1*2001/116*0269*.. 100-121 235/45R17 K1c K2c K42 T93 T94
100-121 245/45R17 K1c K2c K42
Mitsubishi Lancer 80-110 225/45R17 Flh K1c K2c K42 Lim A06 A12 A16
CY0 80-110 235/45R17 Flh K1c K2c K41 K42 A18 A58 S02
e1*2001/116*0441*.. 80-110 235/45R17 K1c K2c K41 K42 K56 Lim
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 215/50R17 K1c R37 R70 T90 T91 A06 A12 A16
CUOW 100-148 215/55R17 K1c R70 A18 S02
e1*2001/116*0227*.. 100-148 225/50R17 K1c K2c
100-148 235/45R17 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Outlander II 103-130 225/60R17 K1c K2b 140 A06 A12 A16
CW0, CWB 103-130 235/55R17 K1c K2b K42 142 A18 S02
e1*2001/116* 103-130 245/55R17 K1c K2c K42 140
0406*00-14;
0482*00-09
Mitsubishi Outlander III 108, 110 225/60R17 A90 A06 A16 A18
CW0 108, 110 235/55R17 A12 K1b T97 A57 KOV S02
e1*2001/116* 108, 110 235/60R17 A12 K1b 137
0406*15-.. 108, 110 245/55R17 A12 K1c K2b
- ab Modelljahr 2013
- incl. Facelift 2016
Mitsubishi Outlander III 110 225/60R17 A90 A06 A16 A18
CW0 110 235/55R17 A12 T97 A57 KMV S02
e1*2001/116* 110 235/60R17 A12 137
0406*19-.. 110 245/55R17 A12 K1b
- ab Modelljahr 2013
- incl. Facelift 2016
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 225/60R17 A90 A06 A16 A18
Hybrid 89 235/55R17 A12 K1b T97 A56 KOV S02
CW0 89 235/60R17 A12 K1b
e1*2001/116* 89 245/55R17 A12 K1c K2b
0406*17-..
- incl. Facelift 2016
Mitsubishi Pajero Pinin 84-95 225/55R17 K1c K2c A06 A12 A16
H60W A18 L02 S02
e1*98/14*0123*..
Mitsubishi Space 92-110 225/45R17 K1c K2c K42 K56 K90 A06 A12 A16
Runner 92-110 235/45R17 K1c K2c K42 K56 K90 A18 L02 S02
N50 (Version DR .. )
e1*97/27*0103*..
Mitsubishi Space Wa- 92-110 225/45R17 K42 K45 K56 T90 T91 T93 A06 A12 A16
gon 92-110 235/45R17 K42 K56 L02 A18 K1a K2b
N50 (Version DW .. ) S02
e1*97/27*0103*..
Peugeot 4007 115,125 225/60R17 K1a K1b K2b 140 A06 A12 A16
V*****, V 115,125 235/55R17 K1c K2b K42 142 A18 S02
e2*2001/116*0357*.. 115,125 245/55R17 K1c K2c K42 140
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 9 von 17
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 10 von 17
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu er-
bringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Tole-
ranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetrage-
nen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 11 von 17
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

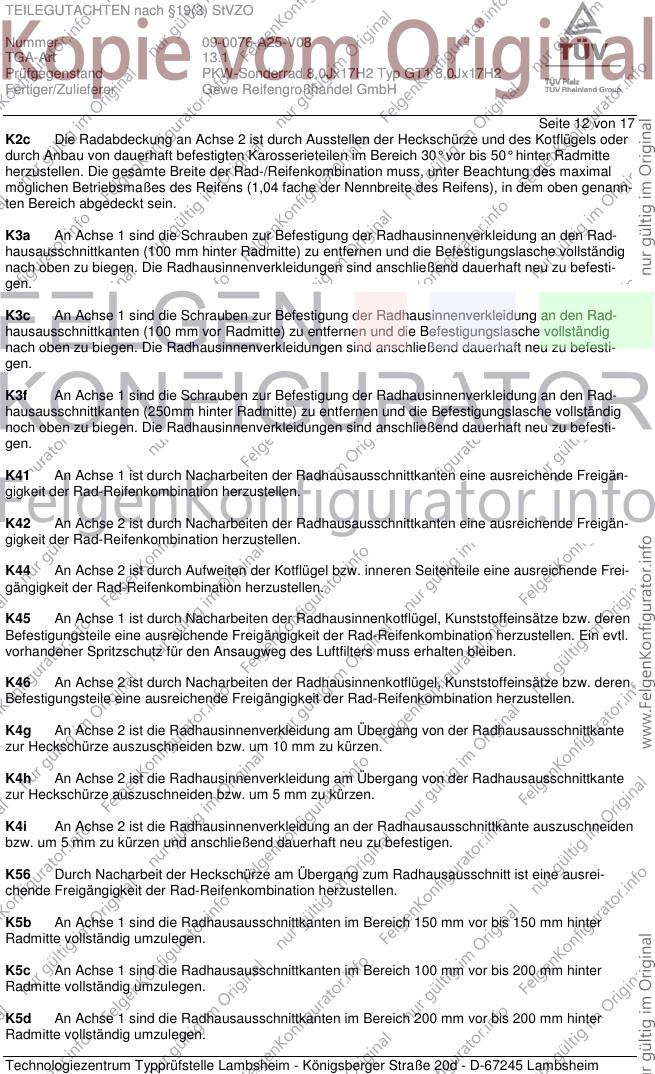

Seite 12 von 17
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

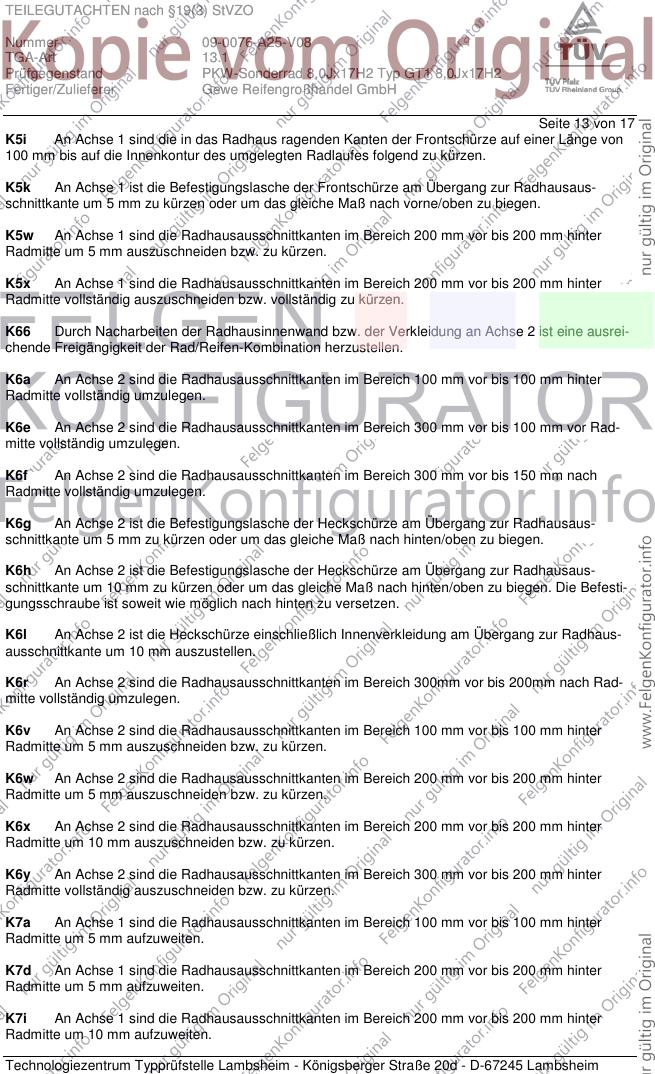

Seite 13 von 17
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Radhaus-
ausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

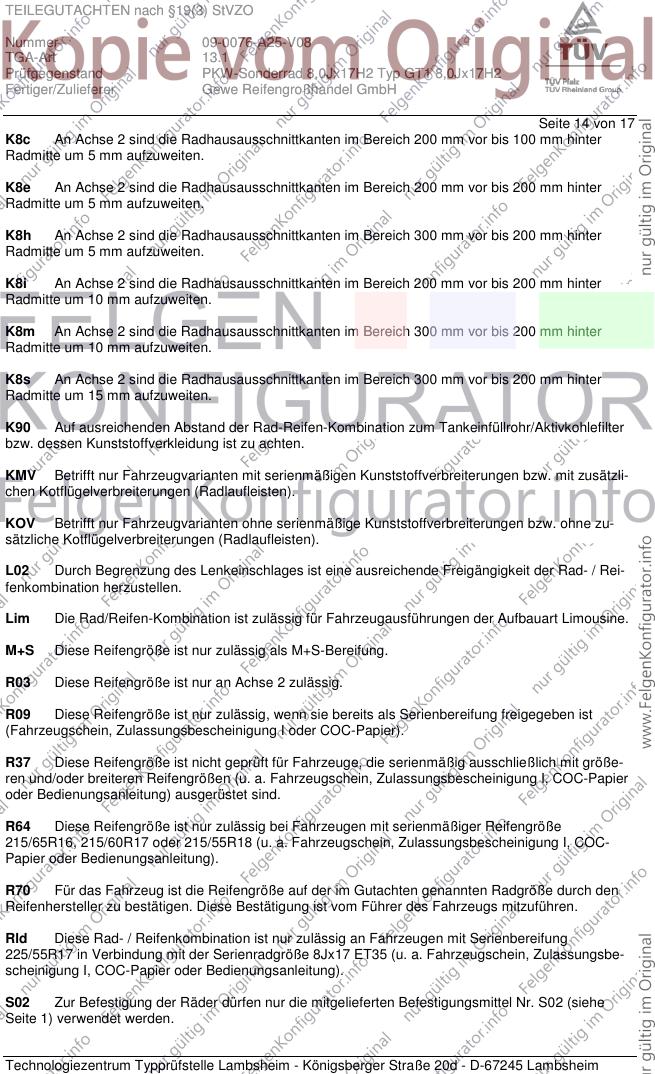

Seite 14 von 17
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

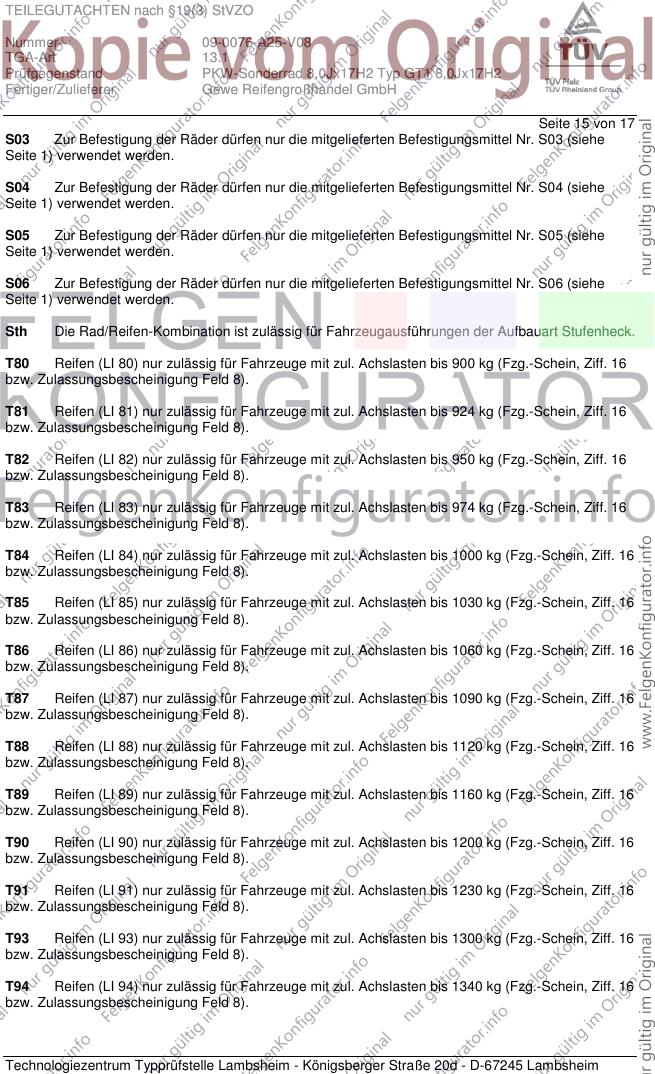

Seite 15 von 17
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 16 von 17
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 235/40R17, 245/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 215/55R17 235/50R17
Nr. 8 225/45R17 245/40R17, 255/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 235/60R17 255/55R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1 8,0Jx17H2
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

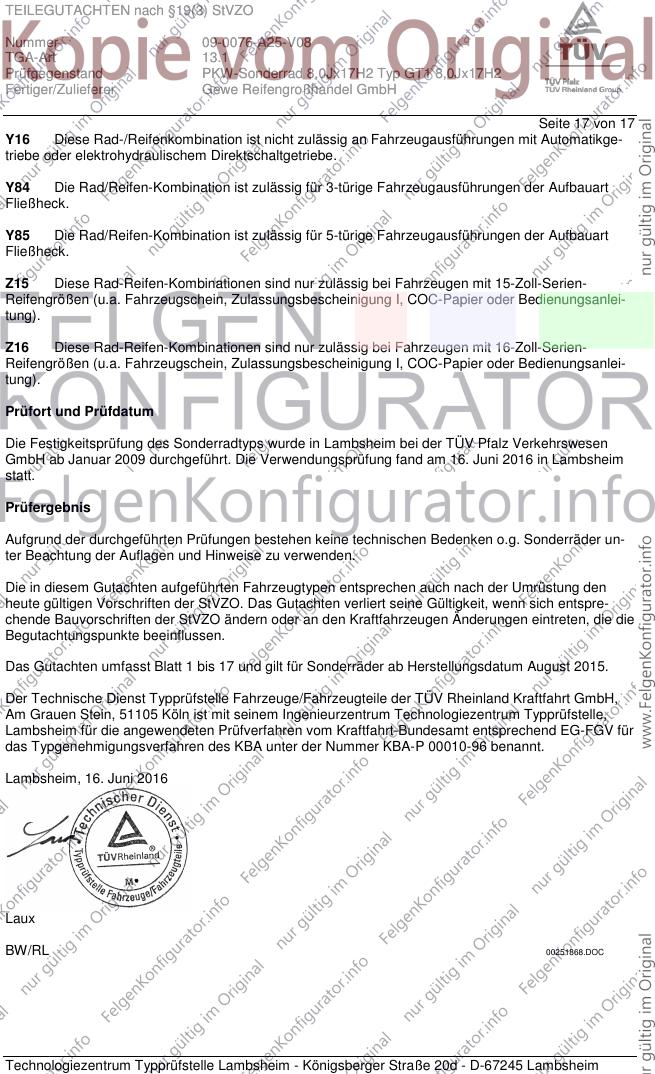

Seite 17 von 17
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Januar 2009 durchgeführt. Die Verwendungsprüfung fand am 16. Juni 2016 in Lambsheim
statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum August 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juni 2016
Laux
BW/RL 00251868.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
