TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 17
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell ASA Germany - GT1
Typ GT1-8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
718 GT1 718 / Ø72,5 / 67,1 5/114,3/67,1 35 710 2100
Kennzeichnungen
Herstellerzeichen ASA Germany
Radtyp und Ausführung GT1 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MQC
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 090076-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler, Citroen, Dodge, Ford, Hyundai,
Kia, Mazda, Mitsubishi, Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/60R17 R70 A02 A04 A05
JS 103-138 225/55R17 K1a K2b K42 K46 A06 A08 A09
e11*2001/116*0143*. A12 A16 A18
A58 Cbo Lim
S04
Jeep Compass 100-125 225/55R17 A02 A04 A05
PK A06 A08 A09
e11*2001/116* A12 A16 A18
0142*00-12 A57 S04
Jeep Patriot 100-125 225/55R17 K1a K1b K2b A02 A04 A05
PK A06 A08 A09
e11*2001/116*0142*. A12 A16 A18
A56 S04
Citroen C-Crosser 115,125 225/60R17 K1a K1b K2b 140 A02 A04 A05
V*****, V 115,125 235/55R17 K1c K2b K42 142 A06 A08 A09
e2*2001/116*0358*.. 115,125 245/55R17 K1c K2c K42 140 A12 A16 A18
S01
Citroen C4 Aircross 84-110 225/60R17 K1b K2b A02 A04 A05
B 84-110 235/55R17 K1c K2b A06 A08 A09
e2*2007/46*0117*.. 84-110 245/55R17 K1c K2b K6v A12 A16 A18
A57 S01
Dodge Avenger 103-138 215/60R17 R70 A02 A04 A05
JS 103-138 225/55R17 K1a K2b A06 A08 A09
e11*2001/116*0143*. A12 A16 A18
A58 Lim S04
Dodge Caliber 100-125 225/55R17 K1a K1b K2b A02 A04 A05
PK A06 A08 A09
e11*2001/116*0142*. A12 A16 A18
A58 S02
Ford Maverick /Esc. 91-149 235/55R17 K42 X45 X67 A02 A04 A05
1EZ, -/R; 1N2, -/R 91-149 235/60R17 G15 K42 A06 A08 A09
e4*98/14* 91-149 235/65R17 G68 K42 A12 A16 A18
0043,0051*.., 91-149 245/55R17 K2b K42 X45 X67 B02 S01
e13*2001/116* 91-149 255/50R17 K1c K2c K42 X45 X67
0091,0093*.. 91-149 255/55R17 G15 K1c K2c K42
91-149 255/60R17 G68 K1c K2c K42
Ford Probe 85 205/45R17 K2b K41 K42 R70 A02 A04 A05
ECP 85 215/45R17 K2b K41 K42 A06 A08 A09
G571, 85-120 225/45R17 K2b K41 K42 A12 A16 A18
e13*95/54*0015*.. 85-120 235/40R17 K2b K41 K42 V17 S01
Hyundai Coupe 77-123 205/50R17 K1a K2b K41 K42 R37 R70 A02 A04 A05
GK 77-123 215/45R17 K41 K42 A06 A08 A09
e11*98/14*0186*.. 77-123 225/45R17 K1a K2b K41 K42 A12 A16 A18
V17 S01
Hyundai Grandeur 110-191 225/55R17 A02 A04 A05
TG 110-191 235/55R17 K42 K56 A06 A08 A09
e4*2001/116*0099*.. 110-191 245/50R17 K2b K42 K56 R03 A12 A16 A18
Lim V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Santa Fé 82-107 225/55R17 K2b Z15 A02 A04 A05
SM 82-107 235/50R17 K1a K2b Z15 A06 A08 A09
e11*98/14*0162*.. 82-107 235/55R17 K1a K2b Z15 A12 A16 A18
82-127 225/60R17 K2b Z16 K42 S01
82-127 235/55R17 G01 K1a K2b Z16
82-127 245/55R17 K1a K2b K90 Y16 Z16
Hyundai Sonata 100-184 225/50R17 K1c K2b K42 K56 A02 A04 A05
NF 100-184 235/45R17 K1c K42 K56 A06 A08 A09
e11*2001/116*0241*. 100-184 235/50R17 K1c K2a K2b K42 K56 A12 A16 A18
100-184 245/45R17 K1c K2b K42 K56 Lim V17 S01
100-184 255/45R17 K2a K2b K42 K56 R03
Hyundai Trajet 82-127 225/50R17 K1a K2b K42 K45 K90 T94 A02 A04 A05
FO 82-127 235/45R17 K1a K2b K42 K45 K90 T94 A06 A08 A09
e11*98/14*0130*.. 82-127 245/45R17 K1a K2b K42 K45 K90 A12 A16 A18
S01
Hyundai Tucson 82-129 225/55R17 K1c K2c A02 A04 A05
JM 82-129 235/50R17 K1c K2c A06 A08 A09
e4*2001/116*0087*.. 82-129 235/55R17 K1c K2c A12 A16 A18
- ohne Radhaus- 82-129 245/50R17 K1c K2c KOV S01
Verbreiterungen
Hyundai Tucson 82-129 225/55R17 K1a K2b R64 A02 A04 A05
JM 82-129 235/50R17 K1a K1b K2b A06 A08 A09
e4*2001/116*0087*.. 82-129 235/55R17 K1a K1b K2b A12 A16 A18
- mit Radhaus- 82-129 245/50R17 K1c K2a K2b KMV S01
Verbreiterungen
Hyundai Veloster 97,103,137 215/45R17 K1c K2b K6g K8m A02 A04 A05
FS 97,103,137 225/45R17 K1c K2a K2b K6h K8s A06 A08 A09
e11*2007/46*0194*.. 97,103,137 235/40R17 K2c K6h K8s R03 A12 A16 A18
A58 Cpe V17
S01
Hyundai XG ... 120-145 205/50R17 K41 K42 K45 K46 R70 T89 T93 A02 A04 A05
XG 120-145 215/50R17 K41 K42 K45 K46 R70 T90 T91 A06 A08 A09
e11*98/14*0109*.. 120-145 225/45R17 K41 K42 K45 K46 T90 T91 A12 A16 A18
120-145 235/45R17 K1a K2b K41 K42 K45 K46 V17 S01
Hyundai i30 /-cw 66-105 205/50R17 K1c K27 K2c K42 K46 K56 R70 A02 A04 A05
FD, FDH 66-105 215/45R17 K1c K27 K2c K42 K46 K56 T87 A06 A08 A09
e11*2001/116*0313*. 66-105 225/45R17 K1c K27 K2c K42 K46 K56 A12 A16 A18
e11*2001/116*0343*. 66-105 235/40R17 K2c K42 K44 K46 K56 R03 Car Flh K41
e11*2007/46*0225*.. V17 S01
Hyundai i30 /-cw 66-99 215/45R17 K1c K2c K5b K6h K8h A02 A04 A05
GDH 66-99 225/45R17 K1c K2c K5b K6h K8h A06 A08 A09
e11*2007/46*0337*..; A12 A16 A18
e11*2007/46*0338*.. A58 Car Flh
S01
Hyundai i40 /-cw 85-131 225/45R17 K1b K2b K5d K5k A02 A04 A05
VF 85-131 225/50R17 K1c K2c K5d K5i K5k K7i A06 A08 A09
e4*2007/46*0263*..; 85-131 235/45R17 K1c K2b K5d K5i K5k A12 A16 A18
e4*2007/46*0264*.. 85-131 245/40R17 K1c K2c K5d K5i K5k A58 Car Lim
85-131 245/45R17 K1c K2c K5d K5i K5k K7i V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai ix35 85-135 225/60R17 K1c K2c K5c K6g A02 A04 A05
EL, ELH, LM 85-135 235/55R17 K1c K2c K4i K5c K5i K6h K8e A06 A08 A09
e11*2007/46*0104*..; 85-135 235/60R17 K1c K2c K4i K5c K5i K6h K8e A12 A16 A18
e11*2007/46*0192*..; A57 S01
e11*2007/46*0128*..
Kia Carens / UN 84-107 225/50R17 K1c K27 K2b K56 A02 A04 A05
FG 84-107 235/45R17 K1c K2b K56 A06 A08 A09
e4*2001/116*0114*.. 84-107 245/45R17 K1c K27 K2b K56 A12 A16 A18
S01
Kia Carnival, Sedona 93-121 225/50R17 K1c K2c K42 K56 K66 T98 A02 A04 A05
UP 93-121 235/45R17 K1c K2c K42 K56 T97 A06 A08 A09
e11*98/14*0112*.. 93-121 235/50R17 K1c K2c K42 K44 K56 K66 T96 A12 A16 A18
93-121 245/45R17 K1c K2c K42 K56 K66 T95 T99 S03
Kia Magentis 100-142 215/50R17 K1c K27 K2b K56 R70 A02 A04 A05
GE 100-142 225/45R17 K1a K1b K2b A06 A08 A09
e4*2001/116*0100*. 100-142 235/45R17 K1c K27 K2b K56 A12 A16 A18
100-142 245/45R17 K1c K27 K2b K41 K42 K56 Lim V17 S01
Kia Opirus 137-149 225/50R17 K56 R37 T98 Z16 A02 A04 A05
LD 137-149 225/55R17 R09 Rld A06 A08 A09
e4*2001/116*0075 137-149 225/55R17 HK1 K56 Z16 A12 A16 A18
*00-02 137-149 235/50R17 K1c K56 Rld Lim V17 S01
137-149 235/50R17 K1c K56 Z16
137-149 245/45R17 Rld T95
137-149 245/45R17 K56 T95 Z16
137-149 245/50R17 K1c K42 K56 Rld
137-149 245/50R17 HK1 K1c K42 K56 Z16
137-149 255/45R17 K1c K56
Kia Optima Spirit 100, 121 215/55R17 K1c K2b R70 A02 A04 A05
TF 100, 121 225/50R17 K1c K2c K4i K6g K8h A06 A08 A09
e4*2007/46*0255*.. 100, 121 235/45R17 K1c K2b A12 A16 A18
100, 121 245/45R17 K1c K2c K4i K6g K8h A58 BK1 Lim
V17 S01
Kia Soul 85-103 225/45R17 K1c K2a K2b K5b K6h K7a K8i A02 A04 A05
AM A06 A08 A09
e4*2001/116*0139*..; A12 A16 A18
e4*2007/46*0133*.. A58 S01
Kia Sportage 85-135 225/60R17 K1a A02 A04 A05
SLS, SL 85-135 235/55R17 K1a K1b K2b A06 A08 A09
e11*2007/46*0136*..; 85-135 235/60R17 K1a K1b K2b K6w A12 A16 A18
e11*2007/46*0166*.. 85-135 245/55R17 K1c K2a K2b A57 S01
Kia Sportage /KM 82-129 225/55R17 R64 A02 A04 A05
JE, JES 82-129 235/50R17 A06 A08 A09
e4*2001/116*0089*.., 82-129 235/55R17 A12 A16 A18
e4*2001/116*0120*.. 82-129 245/50R17 K1c K2b KMV S01
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Sportage /KM 82-129 225/55R17 K1c K2b A02 A04 A05
JE, JES 82-129 235/50R17 K1c K2b A06 A08 A09
e4*2001/116*0089*.., 82-129 235/55R17 K1c K2b A12 A16 A18
e4*2001/116*0120*.. 82-129 245/50R17 K1c K2c KOV S01
- ohne Radhaus-
Verbreiterungen
Kia cee'd 66-106 205/50R17 K1c K2a K2b K41 K46 K56 R70 A02 A04 A05
ED 66-106 215/45R17 K1c K2b K41 K46 K56 A06 A08 A09
e4*2001/116*0121*.; 66-106 225/45R17 K1c K2a K2b K41 K46 K56 A12 A16 A18
e4*2007/46*0132*.. 66-106 235/40R17 K2a K2b K44 K46 K56 R03 Car Cpe Flh
- pro_cee'd /-SW V17 S01
Kia cee'd /-SW 66-99 215/45R17 K1c K2c K3f K4g K5d K6h K8h A02 A04 A05
JD 66-99 225/45R17 K1c K2c K3f K4g K5d K6h K8h A06 A08 A09
e4*2007/46*0496*..; A12 A16 A18
e4*2007/46*0497*.. A58 Car Flh
S01
Mazda 3 191 205/50R17 K2b K6f K6l K8c M+S R70 A02 A04 A05
BL 191 215/45R17 K2b K6f K6l K8c M+S A06 A08 A09
e11*2001/116*0262*. 191 225/45R17 K2b K6f K6l K8c M+S A12 A16 A18
77-136 205/50R17 K2b K6f K6l K8c R70 Flh K1c Sth
77-136 215/45R17 K2b K6f K6l K8c T87 T88 T91 V17 S01
77-136 225/45R17 K2b K6f K6l K8c
Mazda 323 106 215/40R17 K1c K2b K42 K45 K56 T83 T85 A02 A04 A05
BA A06 A08 A09
G878, A12 A16 A18
e13*96/27*0023*.. S01
Mazda 323 F 96 205/40R17 K42 K44 K46 K56 T80 T81 T84 A02 A04 A05
BJ, BJD 96 215/40R17 K2c K42 K44 K46 K56 A06 A08 A09
e1*98/14*0094*.., 96 225/35R17 K1c K2c K42 K44 K46 K56 T82 T86 A12 A16 A18
e1*98/14*0181*.. V17 S01
Mazda 6 88-108 205/50R17 K1c K2c K42 K56 R37 R70 A02 A04 A05
GG/GY; GG1/GY1 88-122 215/45R17 K1c K2c K42 T87 T88 T91 A06 A08 A09
e1*98/14*0188*..; 88-122 225/45R17 K1c K2c K42 K56 A12 A16 A18
e11*2001/116*0203*. 88-122 235/40R17 K1c K2c K42 K44 K56 Car Flh Lim
88-122 245/40R17 K1c K2c K42 K44 K56 V00 V17 S01
88-191 215/45R17 K1c K2c K42 M+S T87 T88 T91
Mazda 6 Kombi 107-141 225/55R17 K1a K1b K2b K6e A02 A04 A05
GJ 107-141 235/50R17 K1c K2b K3a K3c K4h K5d K6g K6r A06 A08 A09
e1*2007/46*1001*.. 107-141 235/55R17 K1c K2b K3a K3c K4h K5d K6g K6r A12 A16 A18
K7d A58 Car V17
107-141 245/50R17 K1c K2c K3a K3c K4g K5d K6h K6r S03
Mazda 626 55-121 205/45R17 K2b K42 K46 R70 A02 A04 A05
GE, GEA 55-121 215/40R17 K1a K2c K42 K46 T83 T85 A06 A08 A09
G104, G691 66,77 205/40R17 K2b K42 K46 T80 T81 T84 A12 A16 A18
A58 L05 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 626 66-100 205/40R17 K2b T81 T84 A02 A04 A05
GF ww. GF/GW, -/D 66-100 205/45R17 K2b K44 R70 T84 T88 A06 A08 A09
e1*96/27*0055*.., 66-100 215/40R17 K2b K44 T83 T85 T87 A12 A16 A18
e1*98/14*0055*.., 66-100 215/45R17 G18 K2b K41 K44 T87 T88 Z15 K1a K42 V17
e1*98/14*0164*.. 66-100 245/35R17 K2c K44 T87 S01
Mazda CX-5 110-129 225/65R17 K1c A02 A04 A05
KE 110-129 235/60R17 K1c K2c A06 A08 A09
e13*2007/46*1247*.. 110-129 235/65R17 K1c K2c A12 A16 A18
S03
Mazda CX-7 120-191 235/65R17 K1c K2b M+S A02 A04 A05
ER, ERE A06 A08 A09
e11*2001/116*0308*. A12 A16 A18
e13*2007/46*1109*.. A57 S01
Mazda MPV 85-113 225/50R17 K2b K41 K42 T93 A02 A04 A05
LV 85-113 235/45R17 K2b K41 K42 T93 A06 A08 A09
e1*95/54*0038*.. 85-113 245/45R17 K2b K41 K42 T95 A12 A16 A18
S03
Mazda MPV 100 225/50R17 K1c K2b K42 T94 A02 A04 A05
LW ww. LWD 88-104 235/45R17 K1c K2b T93 T94 T97 A06 A08 A09
e1*98/14*0118*.., 88-104 245/45R17 K1c K2b K42 A12 A16 A18
e1*98/14*0165*.. 88-90 205/50R17 R70 T93 V17 S03
88-90,104 225/45R17 K2b T93 T94
88-90,104 245/40R17 K1c K2b T93 T95
Mazda MX-6 85-121 205/45R17 K1a K2b K42 R70 A02 A04 A05
GE6 85-121 215/40R17 K1a K2b K42 T83 T85 A06 A08 A09
G003 85-121 245/35R17 K1a K2b K42 A12 A16 A18
L05 V17 S01
Mazda Premacy 66-96 205/40R17 K1c K2c K42 K44 T81 T84 A02 A04 A05
CP, CPD 66-96 215/40R17 G19 G30 K1c K2c K41 K42 K44 T83 A06 A08 A09
e1*98/14*0116*.., T87 A12 A16 A18
e1*98/14*0161*.. S01
Mazda RX8 141,151 225/50R17 K1c K2b K42 K56 A02 A04 A05
SE 141,151 235/45R17 K56 A06 A08 A09
e11*2001/116*0199*. 141-170 225/50R17 K1c K2b K42 K56 M+S A12 A16 A18
141-170 235/45R17 K56 M+S B03 S01
Mazda Tribute 91-149 235/55R17 K42 X67 A02 A04 A05
EP, -/R, EP2, -/R 91-149 235/60R17 K42 A06 A08 A09
e4*98/14* 91-149 235/65R17 G68 K42 A12 A16 A18
0044, 0052*.., 91-149 245/55R17 K2b K42 X67 B02 KMV S01
e13*2001/116* 91-149 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91-149 255/55R17 K1c K2c K42
- mit Radhaus- 91-149 255/60R17 G68 K1c K2c K42
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

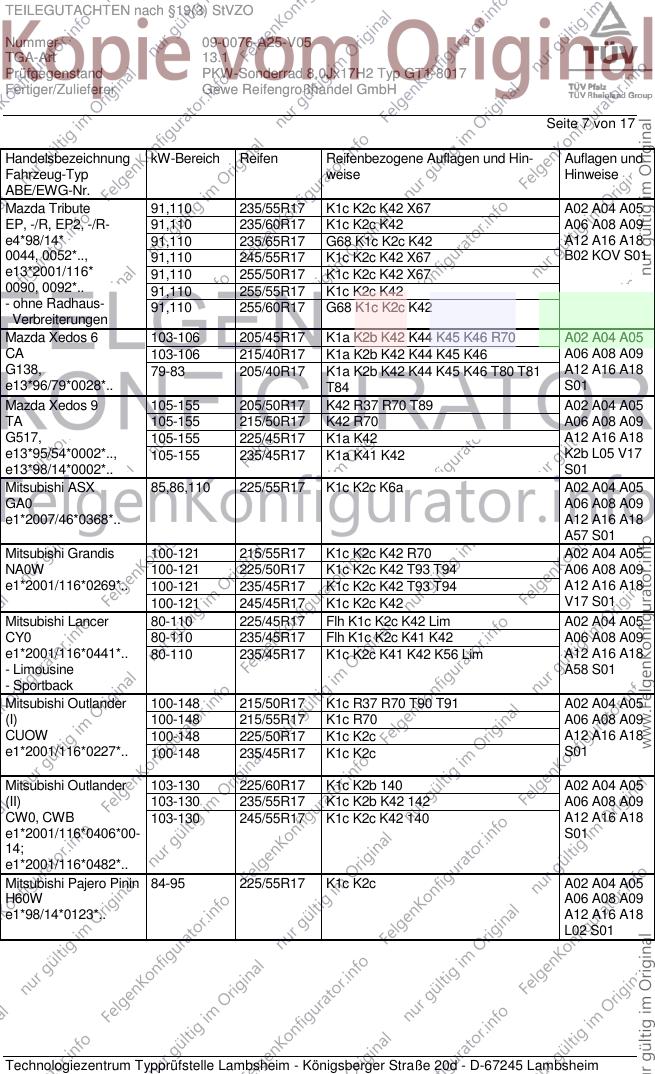

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda Tribute 91,110 235/55R17 K1c K2c K42 X67 A02 A04 A05
EP, -/R, EP2, -/R- 91,110 235/60R17 K1c K2c K42 A06 A08 A09
e4*98/14* 91,110 235/65R17 G68 K1c K2c K42 A12 A16 A18
0044, 0052*.., 91,110 245/55R17 K1c K2c K42 X67 B02 KOV S01
e13*2001/116* 91,110 255/50R17 K1c K2c K42 X67
0090, 0092*.. 91,110 255/55R17 K1c K2c K42
- ohne Radhaus- 91,110 255/60R17 G68 K1c K2c K42
Verbreiterungen
Mazda Xedos 6 103-106 205/45R17 K1a K2b K42 K44 K45 K46 R70 A02 A04 A05
CA 103-106 215/40R17 K1a K2b K42 K44 K45 K46 A06 A08 A09
G138, 79-83 205/40R17 K1a K2b K42 K44 K45 K46 T80 T81 A12 A16 A18
e13*96/79*0028*.. T84 S01
Mazda Xedos 9 105-155 205/50R17 K42 R37 R70 T89 A02 A04 A05
TA 105-155 215/50R17 K42 R70 A06 A08 A09
G517, 105-155 225/45R17 K1a K42 A12 A16 A18
e13*95/54*0002*.., 105-155 235/45R17 K1a K41 K42 K2b L05 V17
e13*98/14*0002*.. S01
Mitsubishi ASX 85,86,110 225/55R17 K1c K2c K6a A02 A04 A05
GA0 A06 A08 A09
e1*2007/46*0368*.. A12 A16 A18
A57 S01
Mitsubishi Grandis 100-121 215/55R17 K1c K2c K42 R70 A02 A04 A05
NA0W 100-121 225/50R17 K1c K2c K42 T93 T94 A06 A08 A09
e1*2001/116*0269*.. 100-121 235/45R17 K1c K2c K42 T93 T94 A12 A16 A18
100-121 245/45R17 K1c K2c K42 V17 S01
Mitsubishi Lancer 80-110 225/45R17 Flh K1c K2c K42 Lim A02 A04 A05
CY0 80-110 235/45R17 Flh K1c K2c K41 K42 A06 A08 A09
e1*2001/116*0441*.. 80-110 235/45R17 K1c K2c K41 K42 K56 Lim A12 A16 A18
- Limousine A58 S01
- Sportback
Mitsubishi Outlander 100-148 215/50R17 K1c R37 R70 T90 T91 A02 A04 A05
(I) 100-148 215/55R17 K1c R70 A06 A08 A09
CUOW 100-148 225/50R17 K1c K2c A12 A16 A18
e1*2001/116*0227*.. 100-148 235/45R17 K1c K2c S01
Mitsubishi Outlander 103-130 225/60R17 K1c K2b 140 A02 A04 A05
(II) 103-130 235/55R17 K1c K2b K42 142 A06 A08 A09
CW0, CWB 103-130 245/55R17 K1c K2c K42 140 A12 A16 A18
e1*2001/116*0406*00- S01
14;
e1*2001/116*0482*..
Mitsubishi Pajero Pinin 84-95 225/55R17 K1c K2c A02 A04 A05
H60W A06 A08 A09
e1*98/14*0123*.. A12 A16 A18
L02 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

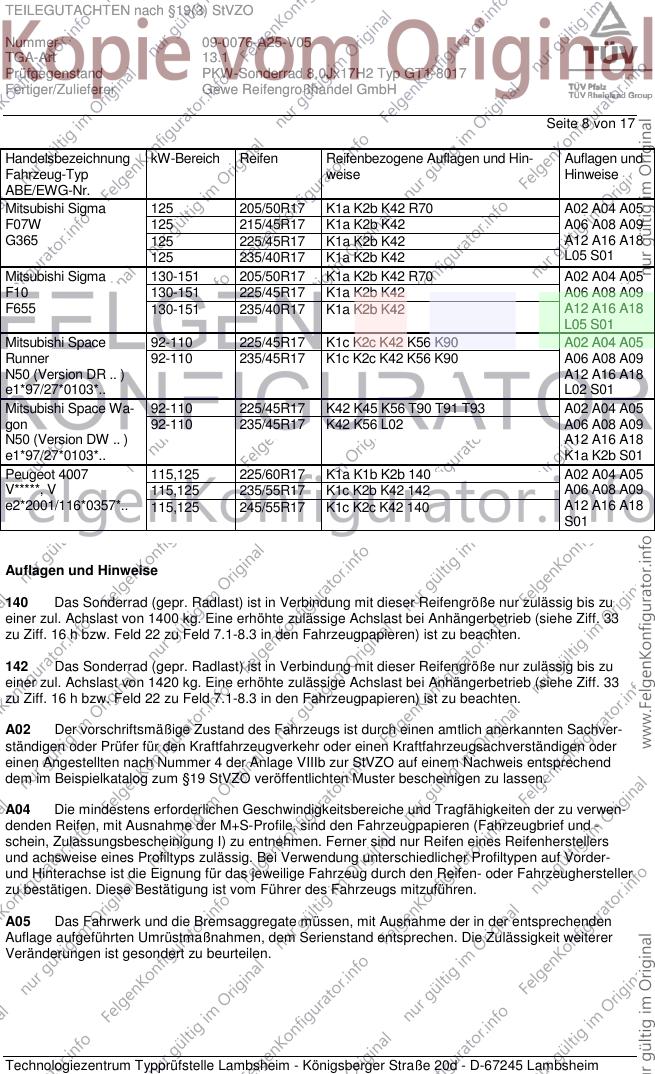

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Sigma 125 205/50R17 K1a K2b K42 R70 A02 A04 A05
F07W 125 215/45R17 K1a K2b K42 A06 A08 A09
G365 125 225/45R17 K1a K2b K42 A12 A16 A18
125 235/40R17 K1a K2b K42 L05 S01
Mitsubishi Sigma 130-151 205/50R17 K1a K2b K42 R70 A02 A04 A05
F10 130-151 225/45R17 K1a K2b K42 A06 A08 A09
F655 130-151 235/40R17 K1a K2b K42 A12 A16 A18
L05 S01
Mitsubishi Space 92-110 225/45R17 K1c K2c K42 K56 K90 A02 A04 A05
Runner 92-110 235/45R17 K1c K2c K42 K56 K90 A06 A08 A09
N50 (Version DR .. ) A12 A16 A18
e1*97/27*0103*.. L02 S01
Mitsubishi Space Wa- 92-110 225/45R17 K42 K45 K56 T90 T91 T93 A02 A04 A05
gon 92-110 235/45R17 K42 K56 L02 A06 A08 A09
N50 (Version DW .. ) A12 A16 A18
e1*97/27*0103*.. K1a K2b S01
Peugeot 4007 115,125 225/60R17 K1a K1b K2b 140 A02 A04 A05
V*****, V 115,125 235/55R17 K1c K2b K42 142 A06 A08 A09
e2*2001/116*0357*.. 115,125 245/55R17 K1c K2c K42 140 A12 A16 A18
S01
Auflagen und Hinweise
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 9 von 17
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zuläs-
sig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

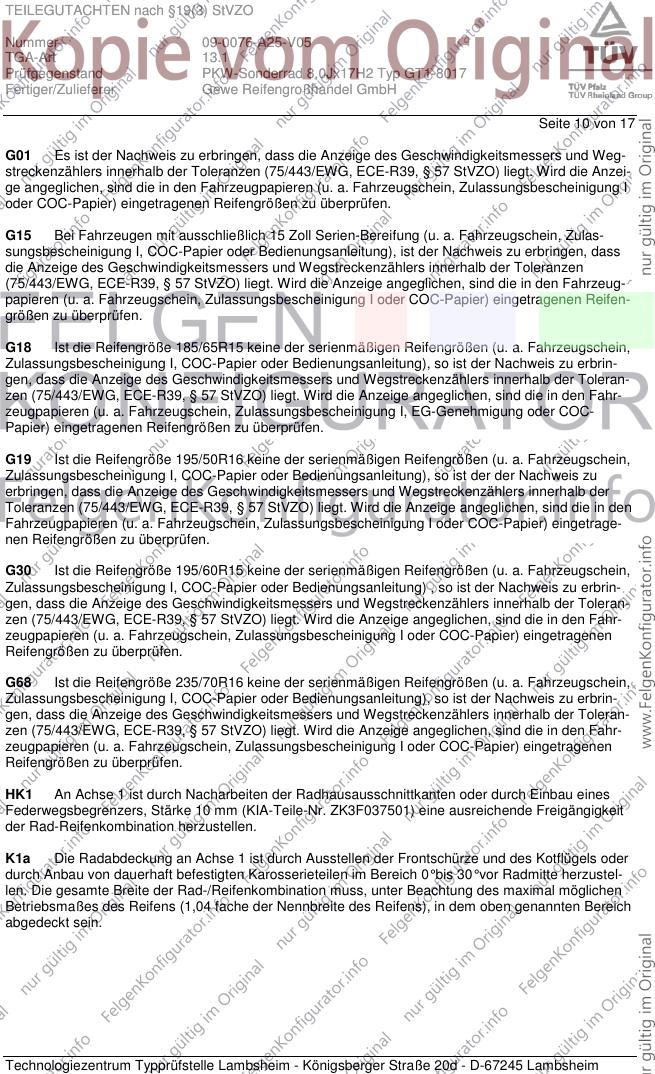

Seite 10 von 17
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G18 Ist die Reifengröße 185/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G19 Ist die Reifengröße 195/50R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetrage-
nen Reifengrößen zu überprüfen.
G30 Ist die Reifengröße 195/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 11 von 17
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

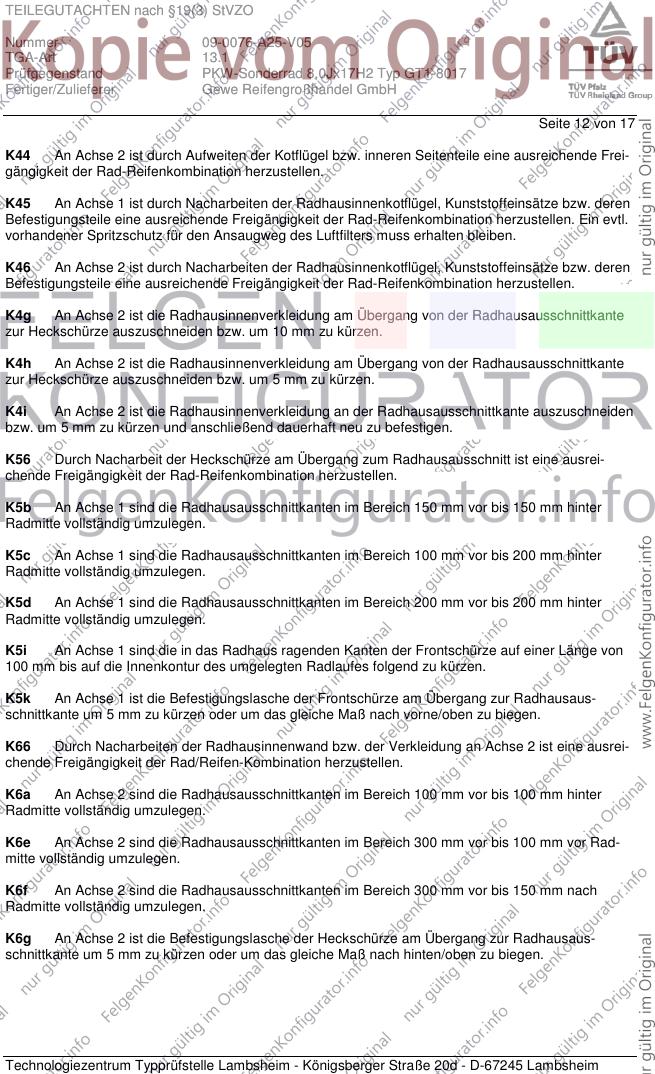

Seite 12 von 17
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 13 von 17
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Rad-
hausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 14 von 17
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

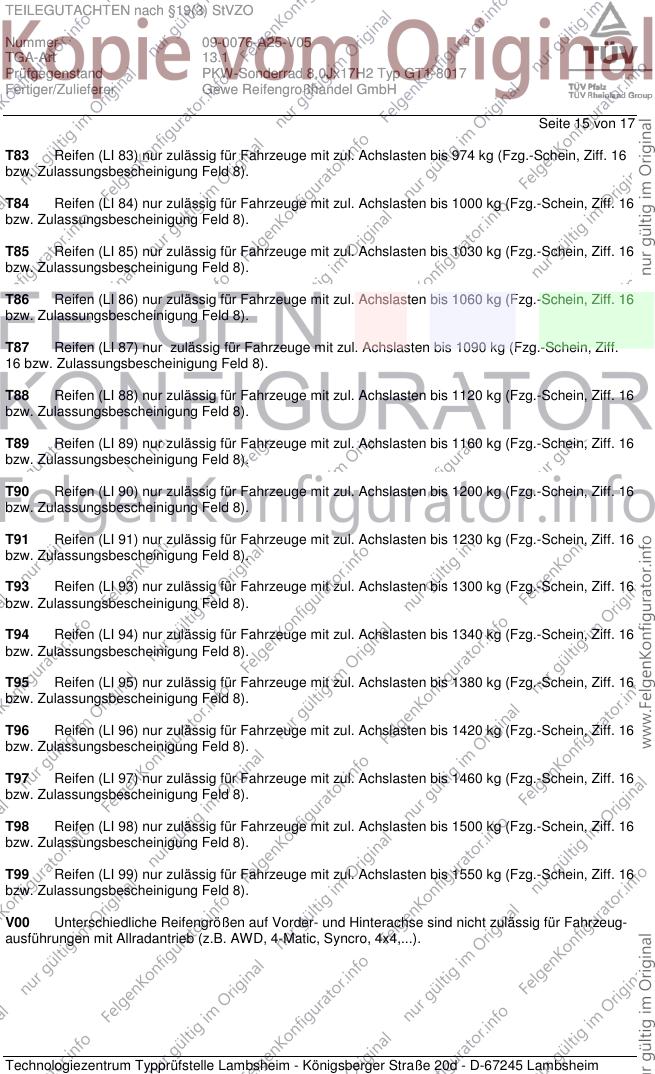

Seite 15 von 17
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

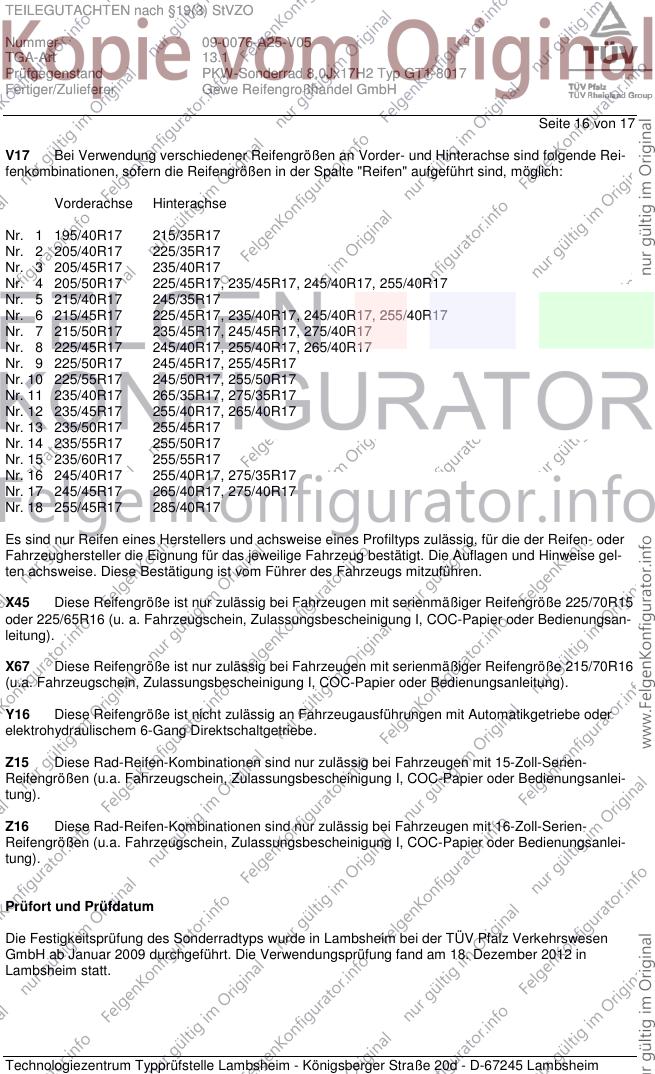

Seite 16 von 17
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Januar 2009 durchgeführt. Die Verwendungsprüfung fand am 18. Dezember 2012 in
Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A25-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 17 von 17
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum November 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Dezember 2012
Haasis 00188615.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
