TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 1 von 18
Hersteller RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM.Nr.:39020150706
Prüfgegenstand PKW-Sonderrad
Modell AF9
Typ AC-601
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
586 AC-601 586 / Ø 73,1/67,1 5/114,3/67,1 40 720 2159
Kennzeichnungen
Herstellerzeichen RVS
Radtyp und Ausführung AC-601...(s.o.)
Radgröße 8 J x 18 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 135 -
S03 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 128076-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/55R18 L02 R70 0A1 A02 A04
JS 103-138 235/45R18 L02 A05 A06 A08
e11*2001/116*0143*. A09 A12 A14
A18 A58 Cbo
Lim S02
Citroen C-Crosser 115,125 225/55R18 144 0A1 A02 A04
V*****, V 115,125 235/50R18 K1a K2b 144 A05 A06 A08
e2*2001/116*0358*.. 115,125 255/45R18 K1a K2b 144 A09 A12 A14
A18 S01
Citroen C4 Aircross 84-110 225/50R18 0A1 A02 A04
B 84-110 225/55R18 A05 A06 A08
e2*2007/46*0117*.. 84-110 235/50R18 A09 A12 A14
84-110 255/45R18 A18 A57 S01
Dodge Avenger 103-138 215/55R18 L02 R70 0A1 A02 A04
JS 103-138 235/45R18 L02 A05 A06 A08
e11*2001/116*0143*. A09 A12 A14
A18 A58 Lim
S02
Ford Maverick /Esc. 145 235/60R18 X68 0A1 A02 A04
1EZ, -/R; 1N2, -/R 91-149 235/50R18 X45 X67 A05 A06 A08
e4*98/14* 91-149 235/60R18 G68 A09 A12 A14
0043,0051*.., 91-149 245/50R18 K42 X45 X67 A18 B02 S01
e13*2001/116* 91-149 255/45R18 X45 X67
0091,0093*..
Hyundai Coupe 77-123 205/45R18 R37 R70 0A1 A02 A04
GK 77-123 215/40R18 K42 A05 A06 A08
e11*98/14*0186*.. 77-123 225/40R18 K41 K42 A09 A12 A14
A18 S01
Hyundai Grandeur 110-191 225/50R18 0A1 A02 A04
TG 110-191 235/45R18 A05 A06 A08
e4*2001/116*0099*.. 110-191 245/45R18 A09 A12 A14
A18 Lim S01
Hyundai Santa Fé 82-107 235/45R18 K2b K42 Z15 0A1 A02 A04
SM 82-107 245/45R18 K1a K2b K42 Z15 A05 A06 A08
e11*98/14*0162*.. 82-127 235/50R18 G53 K2b K42 A09 A12 A14
A18 S01
Hyundai Sonata 100-184 225/45R18 0A1 A02 A04
NF 100-184 235/40R18 K1a K1b A05 A06 A08
e11*2001/116*0241*. 100-184 245/40R18 K1c K42 K56 A09 A12 A14
A18 Lim V18
S01
Hyundai Trajet 82-127 235/40R18 K1a K2b K42 K90 T91 T93 0A1 A02 A04
FO A05 A06 A08
e11*98/14*0130*.. A09 A12 A14
A18 LK6 S01
Hyundai Tucson 82-129 225/50R18 R64 0A1 A02 A04
JM 82-129 235/45R18 A05 A06 A08
e4*2001/116*0087*.. 82-129 235/50R18 A09 A12 A14
- mit Radhaus- 82-129 245/45R18 A18 KMV S01
Verbreiterungen 82-129 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 225/50R18 K1a K1b K2a K2b 0A1 A02 A04
JM 82-129 235/45R18 K1a K1b K2b A05 A06 A08
e4*2001/116*0087*.. 82-129 235/50R18 K1c K2c A09 A12 A14
- ohne Radhaus- 82-129 245/45R18 K1a K1b K2a K2b A18 KOV S01
Verbreiterungen 82-129 255/45R18 K1c K2c
Hyundai Veloster 97,103,137 215/40R18 K1c K2b K6g K8m 0A1 A02 A04
FS 97,103,137 225/35R18 K1c K2b K6g K8m A05 A06 A08
e11*2007/46*0194*.. 97,103,137 235/35R18 K1c K2a K2b K4t K5d K6h K8s A09 A12 A14
97,103,137 245/35R18 K1c K2c K3i K3s K4t K5d K6h K7d A18 A58 Cpe
K8s V18 S01
Hyundai XG ... 120-141 215/45R18 K41 K42 K45 K46 T89 0A1 A02 A04
XG 120-145 225/40R18 K41 K42 K45 K46 T88 T89 T91 A05 A06 A08
e11*98/14*0109*.. A09 A12 A14
A18 S01
Hyundai i30 /-cw 66-105 205/45R18 K1a K1b K27 K2b K41 K56 R70 0A1 A02 A04
FD, FDH 66-105 215/40R18 K1c K27 K2a K2b K41 K56 T85 A05 A06 A08
e11*2001/116*0313*. 66-105 225/35R18 K1c K27 K2c K41 K46 K56 T83 A09 A12 A14
e11*2001/116*0343*. 66-105 225/40R18 K1c K27 K2c K41 K42 K46 K56 A18 Car Flh
e11*2007/46*0225*.. V18 S01
Hyundai i30 /-cw 66-99 215/40R18 K1a K1b K2b K5a K6g T85 T89 0A1 A02 A04
GDH 66-99 225/35R18 K1c K2c K5b K6h K8h T83 T87 A05 A06 A08
e11*2007/46*0337*..; 66-99 225/40R18 K1c K2c K5b K6h K8h A09 A12 A14
e11*2007/46*0338*.. 66-99 235/35R18 K1c K2c K5b K6h K8h A18 A58 Car
Cpe Flh S01
Hyundai i40 /-cw 85-131 215/45R18 T93 0A1 A02 A04
VF 85-131 225/40R18 T92 A05 A06 A08
e4*2007/46*0263*..; 85-131 225/45R18 K5d K5k K7a A09 A12 A14
e4*2007/46*0264*.. 85-131 235/40R18 K1b K2b K5d K5k A18 A58 Car
85-131 245/40R18 K1c K2b K5d K5i K5k K7i Lim V18 S01
Hyundai ix20 57-94 215/40R18 K1c K2a K2b K8c 0A1 A02 A04
JC 57-94 225/35R18 K1c K2a K2b K8c T87 A05 A06 A08
e4*2007/46*0207*..; 57-94 225/40R18 K1c K2a K2b K8c A09 A12 A14
e4*2007/46*0223*.. A18 A58 Flh
S01
Hyundai ix35 85-135 225/50R18 K1a K1b K2b 0A1 A02 A04
EL, ELH, LM 85-135 225/55R18 K1a K1b K2b A05 A06 A08
e11*2007/46* 85-135 235/50R18 K1c K2c K5c K6g A09 A12 A14
0104*00-03; 85-135 235/55R18 K1c K2c K5c K6g A18 A57 S01
0192*00-05; 85-135 255/45R18 K1c K2c K5c K6g
0128*00-06
Hyundai ix35 85-135 225/50R18 K1c K2a K2b K6g 0A1 A02 A04
ELH, LM 85-135 225/55R18 K1c K2a K2b K6g A05 A06 A08
e11*2007/46* 85-135 235/50R18 K1c K2c K5c K6g A09 A12 A14
0128*07-.. 85-135 235/55R18 K1c K2c K5c K6g A18 A57 S01
0192*06-.. 85-135 255/45R18 K1c K2c K5c K6g
ab Facelift 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Carens 85-122 215/45R18 G80 K1a K1b K2b K6g K8h T93 0A1 A02 A04
RP 85-122 225/40R18 K1a K1b K2b K6g K8h T92 A05 A06 A08
e4*2007/46*0633*.. 85-122 225/45R18 G80 K1a K1b K2b K6g K8h A09 A12 A14
85-122 235/35R18 K1c K2c K6g K8m T90 X88 A18 A58 V18
85-122 235/40R18 G80 K1c K2c K3f K5d K6g K8m S01
85-122 245/35R18 K1c K2c K3f K5d K6h K8s T92 X88
85-122 245/40R18 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 215/45R18 T93 0A1 A02 A04
FG 84-107 225/40R18 T91 T92 A05 A06 A08
e4*2001/116*0114*.. 84-107 225/45R18 T91 A09 A12 A14
84-107 235/40R18 K1a K1b K2b K56 T91 A18 S01
84-107 245/40R18 K1c K2b K56
Kia Magentis 100-142 215/45R18 0A1 A02 A04
GE 100-142 225/40R18 T88 A05 A06 A08
e4*2001/116*0100*. A09 A12 A14
A18 Lim S01
Kia Opirus 137-149 225/45R18 T95 0A1 A02 A04
LD 137-149 225/50R18 HK1 K56 T95 Z16 A05 A06 A08
e4*2001/116*0075 137-149 225/50R18 Rld T95 A09 A12 A14
*00-02 137-149 235/45R18 T98 A18 Lim V18
137-149 245/40R18 T97 S01
137-149 245/45R18 Rld
137-149 245/45R18 HK1 Z16
Kia Optima Hybrid 110 215/45R18 0A1 A02 A04
TFE 110 225/45R18 A05 A06 A08
e4*KS07/46*0009*.. 110 235/40R18 K1a K1b K2b A09 A12 A14
110 235/45R18 K1a K1b K2b A18 A58 Lim
S01
Kia Optima Spirit 100, 121 215/45R18 0A1 A02 A04
TF 100, 121 225/45R18 A05 A06 A08
e4*2007/46*0255*.. 100, 121 235/40R18 K1a K1b K2b A09 A12 A14
100, 121 235/45R18 K1a K1b K2b A18 A58 BK1
Lim S01
Kia Soul 85-103 215/45R18 G73 K1a K1b K2b K5b K6g 0A1 A02 A04
AM 85-103 225/40R18 K1c K2b K5b K6h K8e A05 A06 A08
e4*2001/116*0139*..; 85-103 225/45R18 G03 K1c K2b K5b K6h K7a K8e A09 A12 A14
e4*2007/46*0133*.. 85-103 235/40R18 G73 K1c K2a K2b K5b K6h K7i K8i A18 A58 S01
Kia Soul 91-113 215/45R18 K6w K8e 0A1 A02 A04
PS 91-113 225/45R18 K2b K6w K8e A05 A06 A08
e4*2007/46*0825*.. 91-113 235/40R18 K2b K6w K8e A09 A12 A14
- mit Radhaus- 91-113 235/45R18 G16 K2b K6w K8e A18 A58 KMV
Verbreiterungen 91-113 245/40R18 K1a K1b K2b K5b K5w K6x K8m S01
Kia Soul 91-113 215/45R18 K1c K2b K8e 0A1 A02 A04
PS 91-113 225/45R18 K1c K2c K8e A05 A06 A08
e4*2007/46*0825*.. 91-113 235/40R18 K1c K2c K8e A09 A12 A14
- ohne Radhaus- 91-113 235/45R18 G16 K1c K2c K8e A18 A58 KOV
Verbreiterungen S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage 85-135 225/50R18 0A1 A02 A04
SLS, SL 85-135 225/55R18 A05 A06 A08
e11*2007/46* 85-135 235/50R18 K1a A09 A12 A14
0136*00-09; 85-135 235/55R18 K1a A18 A57 S01
0166*00-05 85-135 255/45R18 K1a
Kia Sportage 85-135 225/50R18 0A1 A02 A04
SLS, SL 85-135 225/55R18 A05 A06 A08
e11*2007/46* 85-135 235/50R18 K1a K1b K2b A09 A12 A14
0136*10-.., 0166*06-.. 85-135 235/55R18 K1a K1b K2b K6w A18 A57 S01
ab Facelift 2014 85-135 255/45R18 K1a K1b K2b
Kia Sportage /KM 82-129 225/50R18 R64 0A1 A02 A04
JE, JES 82-129 235/45R18 A05 A06 A08
e4*2001/116*0089*.., 82-129 235/50R18 A09 A12 A14
e4*2001/116*0120*.. 82-129 245/45R18 A18 KMV S01
- mit Radhaus- 82-129 255/45R18
Verbreiterungen
Kia Sportage /KM 82-129 225/50R18 K1c K2b 0A1 A02 A04
JE, JES 82-129 235/45R18 A05 A06 A08
e4*2001/116*0089*.., 82-129 235/50R18 K1c K2b A09 A12 A14
e4*2001/116*0120*.. 82-129 245/45R18 K1c K2b A18 KOV S01
- ohne Radhaus- 82-129 255/45R18 K1c K2b
Verbreiterungen
Kia Venga 55-94 215/40R18 K1c K2a K2b K8c 0A1 A02 A04
YN, -/S, -/G 55-94 225/35R18 K1c K2a K2b K8c T87 A05 A06 A08
e4*2007/46*0130*..; 55-94 225/40R18 K1c K2a K2b K8c A09 A12 A14
e4*2007/46*0131*..; A18 A58 Flh
e4*2007/46*0261*..; S01
e4*2007/46*0262*..;
e50*2007/46*0052*..
Kia cee'd 66-106 205/45R18 K1a K1b K2b K41 K56 R70 V18 0A1 A02 A04
ED 66-106 215/40R18 K1c K2b K41 K56 T85 T89 A05 A06 A08
e4*2001/116*0121*.; 66-106 225/35R18 K1c K2b K41 K46 K56 T83 T87 A09 A12 A14
e4*2007/46*0132*.. 66-106 225/40R18 K1c K2b K41 K46 K56 A18 Car Cpe
- pro_cee'd /-SW Flh S01
Kia cee'd /-SW 66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h 0A1 A02 A04
JD 66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h A05 A06 A08
e4*2007/46*0496*..; 66-99 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89 A09 A12 A14
e4*2007/46*0497*.. 66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 A18 A58 Car
T87 VoM Y85 S01
Kia pro_cee'd 66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h 0A1 A02 A04
JD 66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h A05 A06 A08
e4*2007/46*0496*.. 66-99 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89 A09 A12 A14
66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 A18 A58 VoM
T87 Y84 S01
Mazda 3 191 215/45R18 K1c K2b K42 K45 K46 R09 0A1 A02 A04
BK 62-110 215/40R18 K1c K2b K42 K46 T85 T89 A05 A06 A08
e1*2001/116*0234*.. 62-110 225/35R18 K1c K2b K42 K44 K46 T83 T87 A09 A12 A14
62-191 225/40R18 K1c K2b K41 K42 K44 K46 A18 B02 Flh
Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 74-121 215/45R18 K6e 0A1 A02 A04
BL 74-121 225/40R18 K1a K1b K2b K4h K6r A05 A06 A08
e11*2001/116* 74-121 225/45R18 K1a K1b K2b K4h K6r A09 A12 A14
0262*10-.. 74-121 235/40R18 K1c K2b K4h K6r A18 A58 Flh
ab Modell 2013 74-121 245/40R18 K1c K2c K4g K6g K6r Lim V18 S03
(FIN: -JMZBM...)
Mazda 3 77-111 225/35R18 K1c K2b K6f K6l K8c T83 T87 0A1 A02 A04
BL 77-136 215/40R18 K1c K6f K6k T85 T89 A05 A06 A08
e11*2001/116* 77-191 225/40R18 K1c K2b K6f K6l K8c T88 T89 A09 A12 A14
0262*00-09 77-191 235/35R18 K1c K2b K6f K6l K8c T86 T90 A18 Flh Sth
(FIN: -JMZBL...) S01
Mazda 323 F 96 215/35R18 G01 K2c K41 K42 K44 K45 K46 K56 0A1 A02 A04
BJ, BJD T80 T84 A05 A06 A08
e1*98/14*0094*.., A09 A12 A14
e1*98/14*0181*.. A18 S01
Mazda 5 81-107 225/40R18 K1c K2b K42 K44 T91 0A1 A02 A04
CR1 A05 A06 A08
e13*2001/116*0156*. A09 A12 A14
A18 B02 S01
Mazda 5 85,106,110 225/40R18 K1c K2b K3i K4h K5d K6f K6h K8m 0A1 A02 A04
CW T91 A05 A06 A08
e1*2007/46*0433*.. A09 A12 A14
A18 A58 S01
Mazda 6 122,191 215/45R18 G03 K1c K2a K2b K41 K42 K56 0A1 A02 A04
GG/GY; GG1/GY1 122,191 235/40R18 K1c K2c K41 K42 K56 Z18 A05 A06 A08
e1*98/14*0188*..; 88-122 215/40R18 K1c K2a K2b K42 T85 T89 A09 A12 A14
e11*2001/116*0203*. 88-122 225/35R18 K1c K2c K42 T87 A18 Car Flh
88-122 235/35R18 K1c K2c K42 K56 T86 T90 Lim V00 V18
88-122 245/35R18 K1c K2c K42 K44 K56 S01
88-191 225/40R18 K1c K2c K42 K56 T88 T89
Mazda 6 88-136 215/45R18 K1c K2b K42 T89 T93 0A1 A02 A04
GH 88-136 225/40R18 K1c K2b K42 T88 T89 A05 A06 A08
e1*2001/116* 88-136 225/45R18 K1c K2b K41 K42 A09 A12 A14
0448*00-13 88-136 235/40R18 K2c K42 K56 R03 A18 A58 Car
88-136 245/40R18 K2c K42 K56 R03 Flh Lim V18
S01
Mazda 6 107-141 225/50R18 K6e 0A1 A02 A04
GJ, GH 107-141 235/45R18 A05 A06 A08
e1*2007/46*1001*.. 107-141 245/45R18 K6e A09 A12 A14
e1*2001/116* 107-141 255/45R18 K1a K1b K2b K5d K6e A18 A58 Car
0448*14-.. Lim V18 S03
- ab Modell 2013
Mazda CX-5 110-129 225/60R18 0A1 A02 A04
KE, GH 110-129 235/55R18 K1c A05 A06 A08
e13*2007/46*1247*..; 110-129 235/60R18 G01 K1c A09 A12 A14
e1*2001/116* 110-129 245/55R18 K1c K2c A18 S03
0448*14-.. 110-129 255/50R18 K1c K2c
110-129 255/55R18 K1c K2c K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda CX-7 120-191 235/60R18 K1c K2b 0A1 A02 A04
ER, ERE 120-191 255/55R18 K1c K2a K2b K42 A05 A06 A08
e11*2001/116*0308*. A09 A12 A14
e13*2007/46*1109*.. A18 A57 S01
Mazda MPV 100 235/45R18 K2b K42 Z16 0A1 A02 A04
LW ww. LWD 88-104 235/45R18 G15 K2b K42 A05 A06 A08
e1*98/14*0118*.., 88-104 245/40R18 K1c K2b K42 K66 A09 A12 A14
e1*98/14*0165*.. A18 S03
Mazda MX-5 93, 118 205/40R18 K1c K2b K42 0A1 A02 A04
NC1, NC1E 93, 118 215/35R18 K1c K2c K42 A05 A06 A08
e11*2001/116*0202*. 93, 118 215/40R18 G03 K1c K2c K42 A09 A12 A14
e1*2001/116*0371*.. 93, 118 225/35R18 K1c K27 K2c K41 K42 A18 S01
Mazda RX8 141-170 225/45R18 0A1 A02 A04
SE 141-170 245/40R18 A05 A06 A08
e11*2001/116*0199*. A09 A12 A14
A18 V18 S01
Mazda Tribute 91,110 235/50R18 K1c K2c X67 0A1 A02 A04
EP, -/R, EP2, -/R 91,110 235/60R18 G68 K1c K2c A05 A06 A08
e4*98/14* 91,110 245/50R18 K1c K2c K42 X67 A09 A12 A14
0044, 0052*.., 91,110 255/45R18 K1c K2c X67 A18 B02 KOV
e13*2001/116* S01
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mazda Tribute 145,149 235/60R18 X68 0A1 A02 A04
EP, -/R, EP2, -/R 91-149 235/50R18 X67 A05 A06 A08
e4*98/14* 91-149 235/60R18 G68 X67 A09 A12 A14
0044, 0052*.., 91-149 245/50R18 K42 X67 A18 B02 KMV
e13*2001/116* 91-149 255/45R18 X67 S01
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Xedos 9 105-155 225/40R18 K1a K2b K42 T88 T89 0A1 A02 A04
TA 105-155 235/40R18 K1a K2b K42 A05 A06 A08
G517, A09 A12 A14
e13*95/54*0002*.., A18 L05 S01
e13*98/14*0002*..
Mitsubishi ASX 85,86,110 225/50R18 K1c K2b 0A1 A02 A04
GA0 85,86,110 235/45R18 K1c K2b A05 A06 A08
e1*2007/46*0368*.. 85,86,110 235/50R18 K1c K2b K6a A09 A12 A14
85,86,110 245/45R18 K1c K2b K6a A18 A57 S01
85,86,110 255/45R18 K1c K2c K6b
Mitsubishi Grandis 100-121 225/45R18 K1b T91 T95 0A1 A02 A04
NA0W 100-121 235/40R18 K1c K2a K2b K42 T91 T93 T95 A05 A06 A08
e1*2001/116*0269*.. 100-121 235/45R18 K1c K2b K42 T94 A09 A12 A14
A18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Lancer 80-177 215/45R18 K1c K42 0A1 A02 A04
CY0 80-177 225/40R18 K1c K2b K42 A05 A06 A08
e1*2001/116*0441*.. 80-177 235/40R18 K1c K2c K42 A09 A12 A14
- Limousine A18 A57 Flh
- Sportback Lim V00 V18
S01
Mitsubishi Outlander I 100-148 225/45R18 0A1 A02 A04
CUOW A05 A06 A08
e1*2001/116*0227*.. A09 A12 A14
A18 S01
Mitsubishi Outlander II 103-130 225/55R18 144 0A1 A02 A04
CW0, CWB 103-130 235/50R18 K1c K2b 144 A05 A06 A08
e1*2001/116* 103-130 255/45R18 K1c K2b 144 A09 A12 A14
0406*00-14; A18 S01
0482*00-09
Mitsubishi Outlander III 108, 110 225/55R18 0A1 A02 A04
CW0 108, 110 235/50R18 T97 A05 A06 A08
e1*2001/116* 108, 110 255/45R18 A09 A12 A14
0406*15-.. A18 A57 KOV
- ab Modelljahr 2013 S01
Mitsubishi Outlander III 110 225/55R18 0A1 A02 A04
CW0 110 235/50R18 T97 A05 A06 A08
e1*2001/116* 110 255/45R18 A09 A12 A14
0406*19-.. A18 A56 KMV
- ab Modelljahr 2013 S01
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 225/55R18 0A1 A02 A04
Hybrid 89 235/50R18 T97 A05 A06 A08
CW0 A09 A12 A14
e1*2001/116* A18 A56 KOV
0406*17-.. S01
Peugeot 4007 115,125 225/55R18 144 0A1 A02 A04
V*****, V 115,125 235/50R18 K1a K2b 144 A05 A06 A08
e2*2001/116*0357*.. 115,125 255/45R18 K1a K2b 144 A09 A12 A14
A18 S01
Peugeot 4008 84-110 225/50R18 0A1 A02 A04
B 84-110 225/55R18 A05 A06 A08
e2*2007/46*0115*.. 84-110 235/50R18 A09 A12 A14
84-110 255/45R18 A18 A57 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.

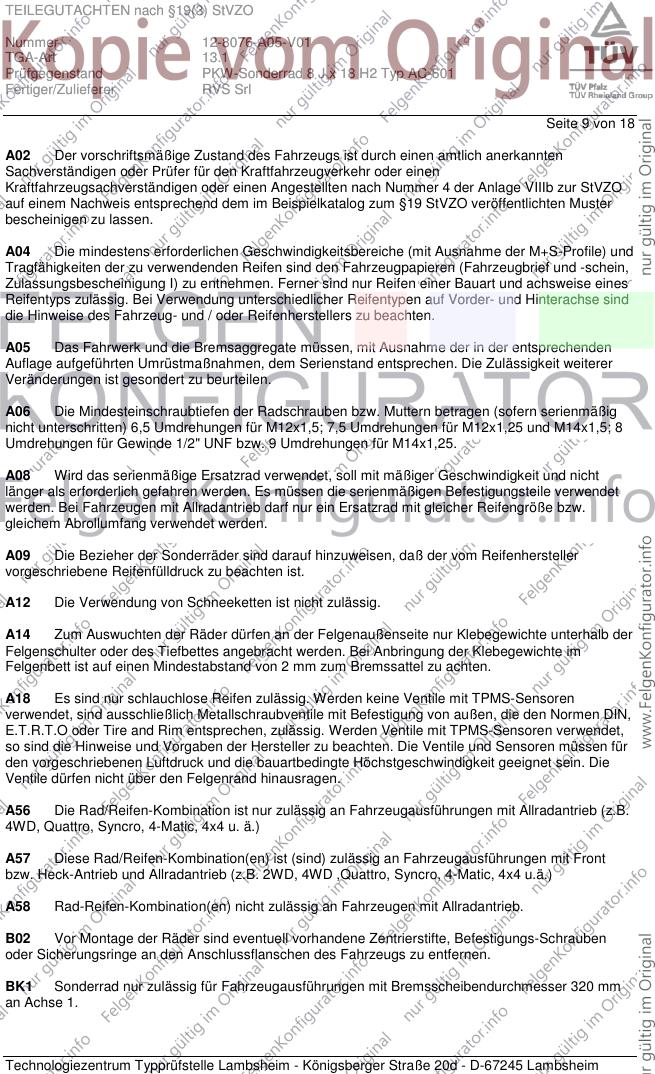

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 9 von 18
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.

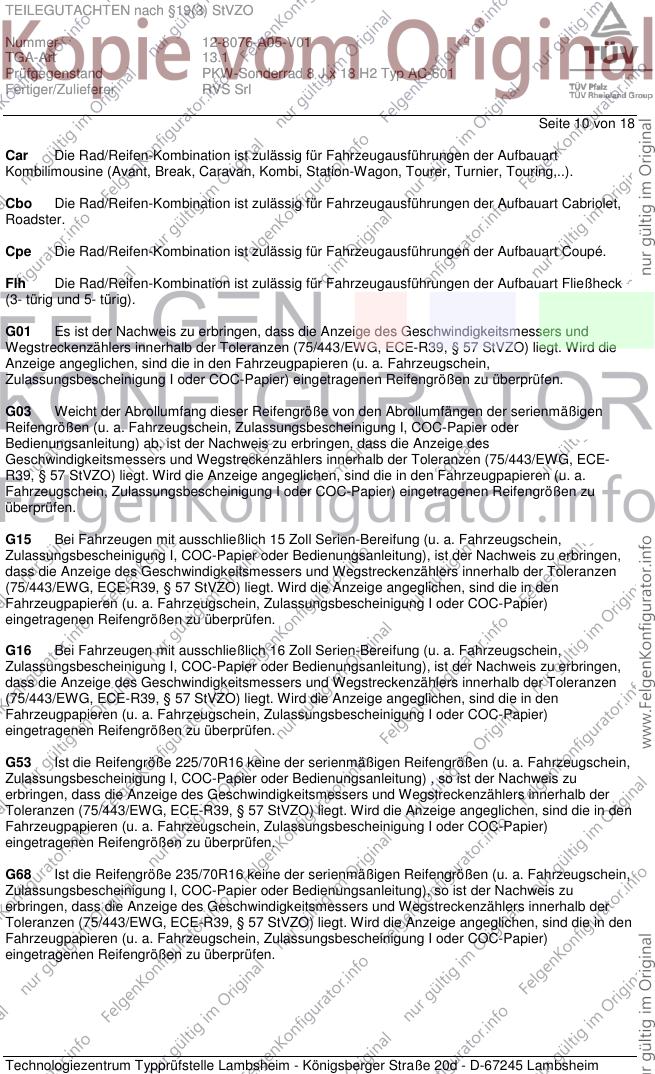

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 10 von 18
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G53 Ist die Reifengröße 225/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

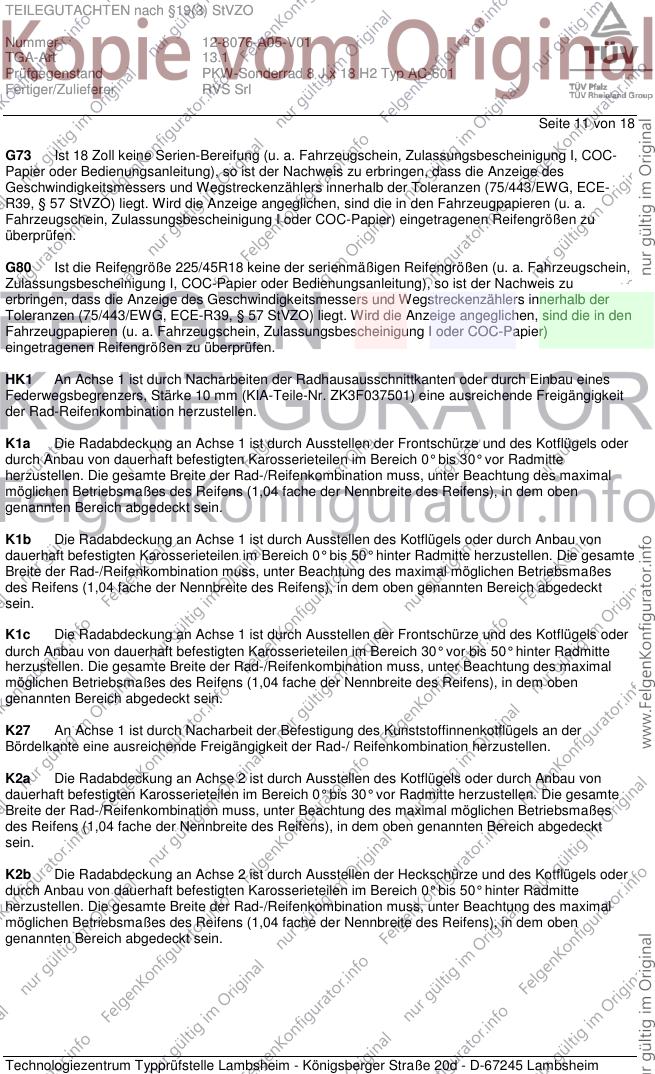

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 11 von 18
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

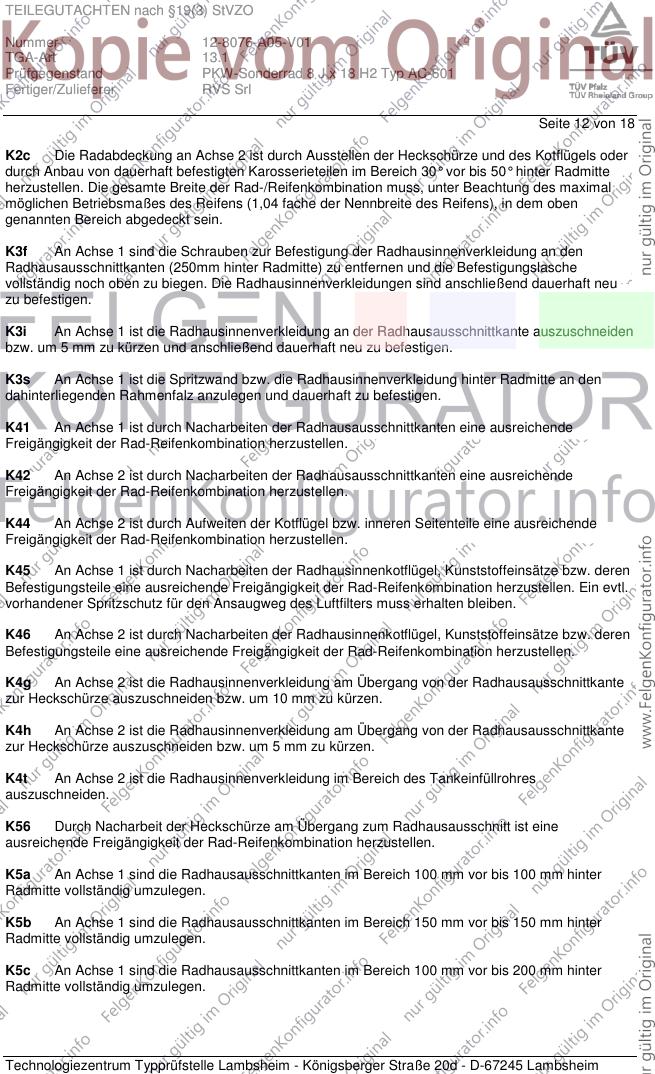

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 12 von 18
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.

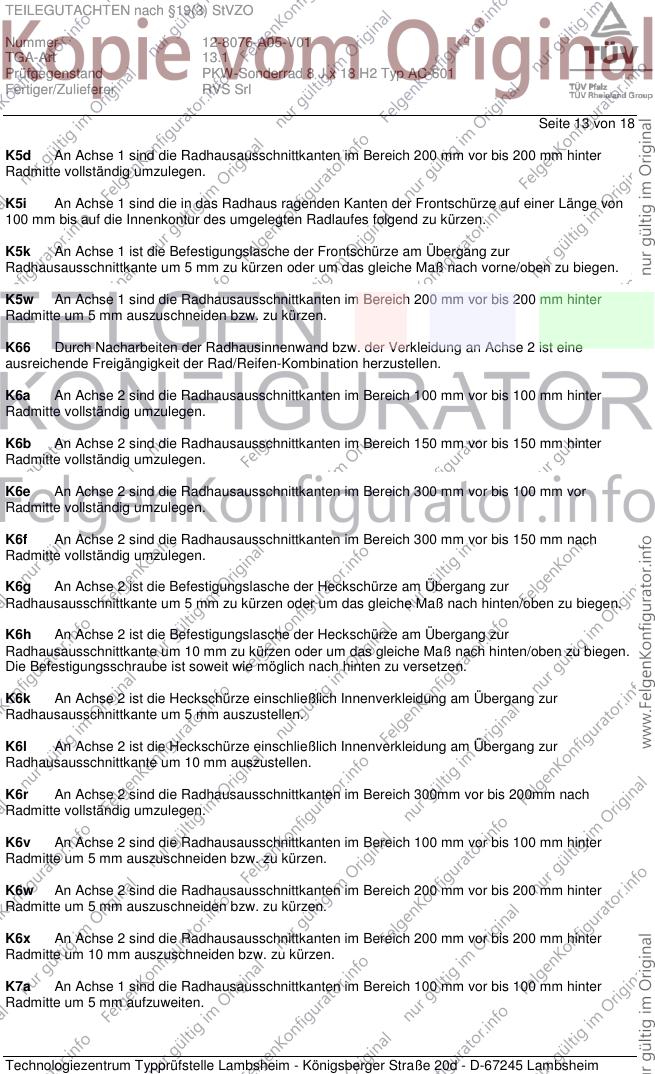

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 13 von 18
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.

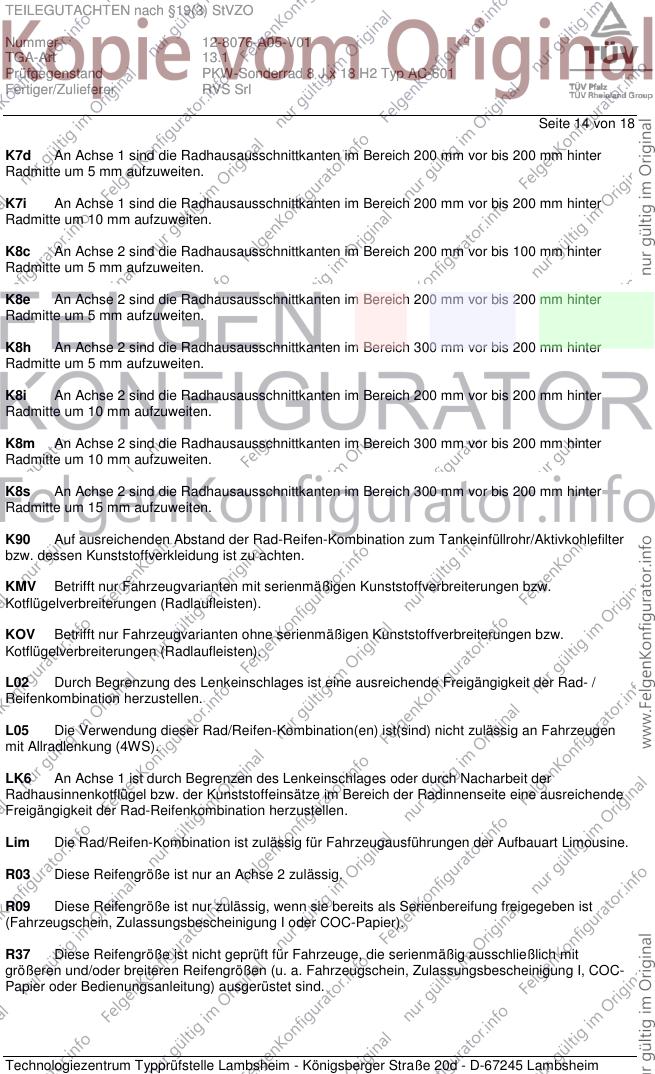

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl
Seite 14 von 18
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl

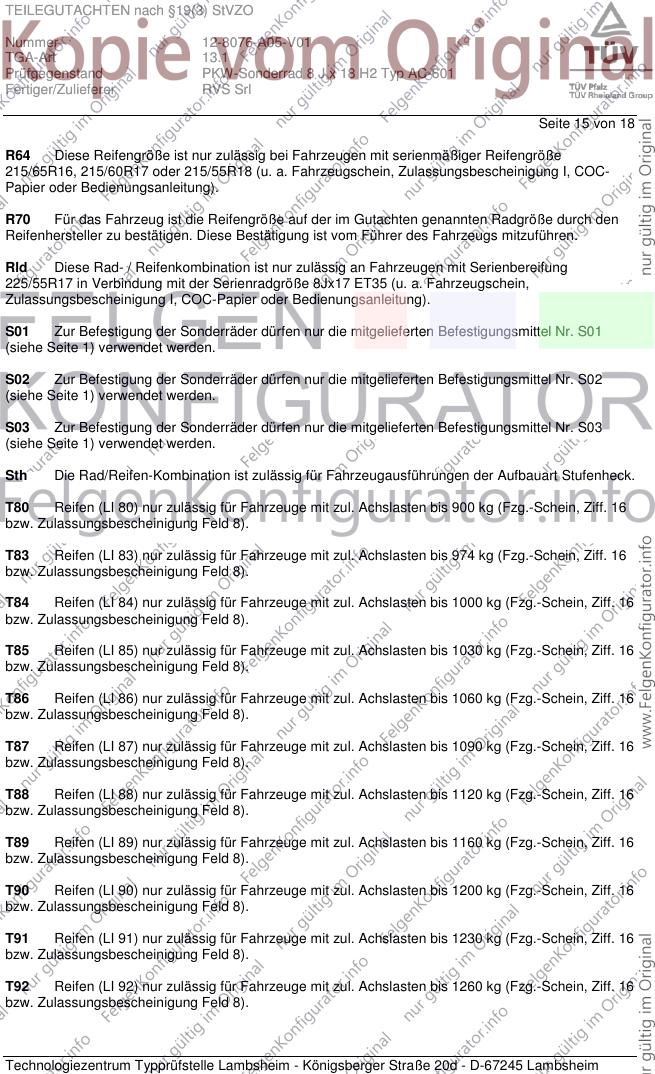

Seite 15 von 18
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl

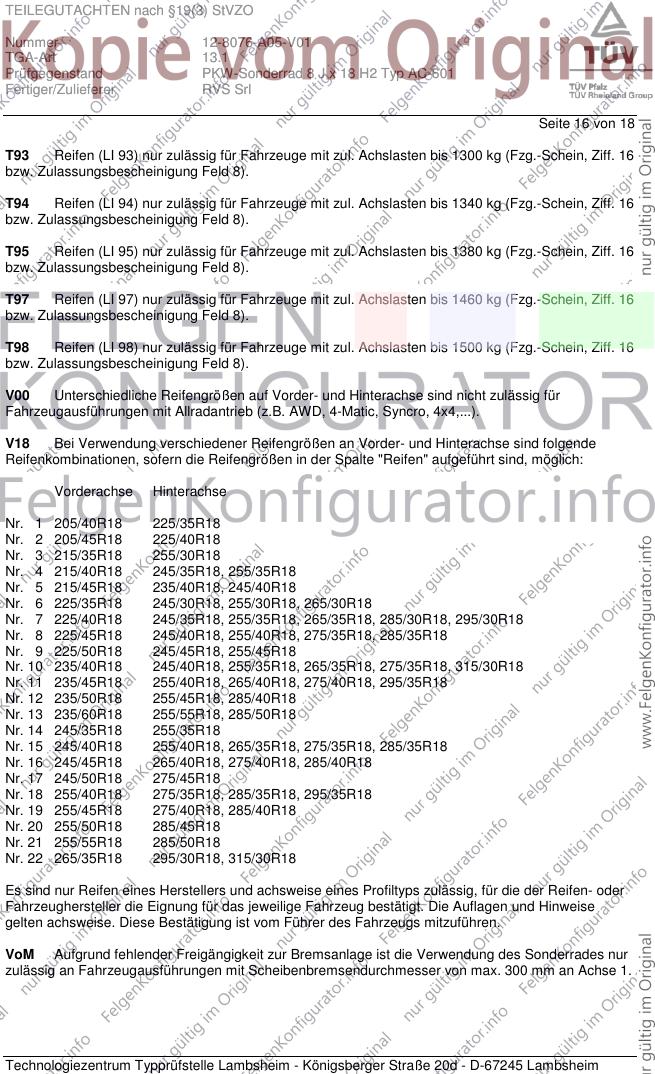

Seite 16 von 18
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl

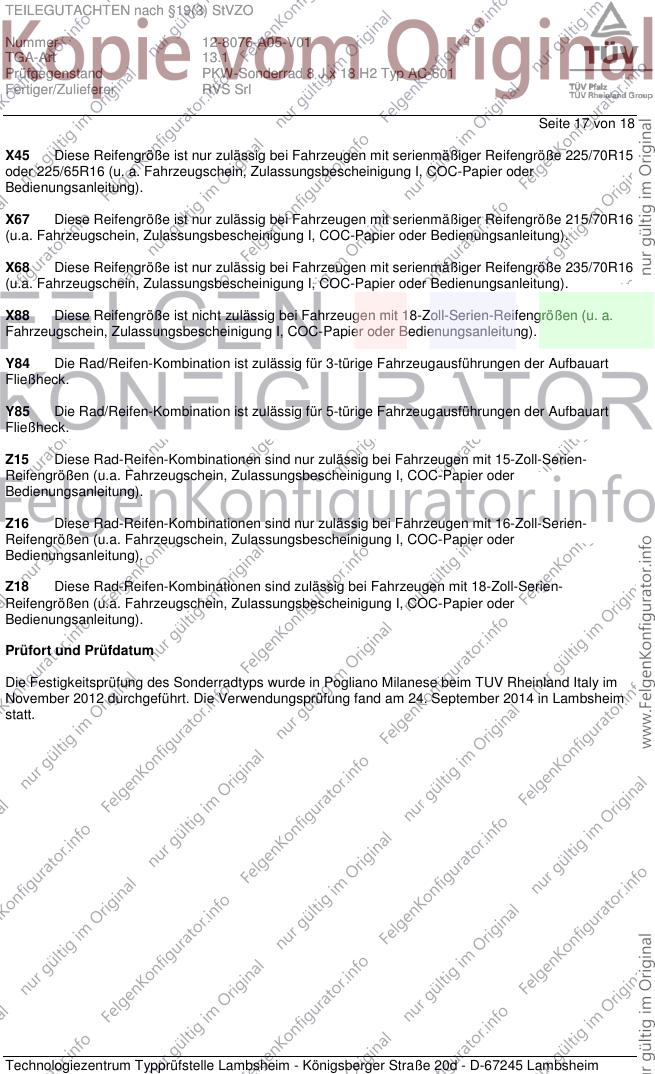

Seite 17 von 18
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TUV Rheinland Italy im
November 2012 durchgeführt. Die Verwendungsprüfung fand am 24. September 2014 in Lambsheim
statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8076-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ AC-601
Fertiger/Zulieferer RVS Srl

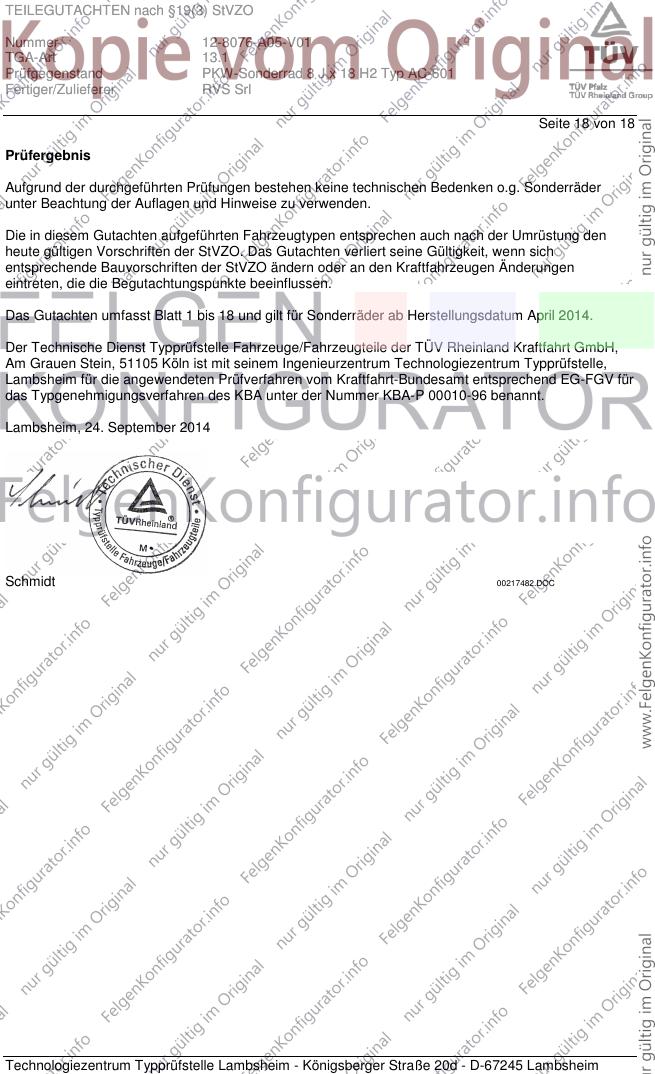

Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. September 2014
Schmidt 00217482.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
